Viper CEX410 - Pölynimuri NILFISK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Matonpesukone (kaupallinen käyttö)
Merkki	Nilfisk
Malli	Viper CEX410
Liuossäiliön tilavuus	35 L (9 gal)
Veden maksimilämpötila	50 °C (120 °F)
Virtajohdon pituus (jatkojohto mukana)	15 m (50 jalkaa)
Virtalähde	Verkkovirta (maadoitettu pistorasia)
Käyttötarkoitus	Sisätiloihin, mattojen puhdistus hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa
Päätoiminnot	Veden/pesuaineen suihkutus, pyörivä harjaus, likaisen veden imurointi
Mukana tulevat tarvikkeet	Imuletkujalka, rullaharja, jatkojohto
Päivittäinen huolto	Tyhjennä ja huuhtele säiliöt, puhdista suuttimet, tarkista suodattimet ja harja
Kuukausittainen huolto	Tarkista harjan, letkujen ja tiivisteiden kuluminen, voitele pyörät, kiristä ruuvit
Turvallisuus	Maadoitus pakollinen, älä imuroi syttyviä nesteitä, älä käytä ulkona
Korjattavuus	Varaosat saatavana asiakaspalvelun kautta; korjaukset valtuutetussa huoltoliikkeessä
Paino	Noin 45 kg (arvio ammattikäyttöön tarkoitetulle pesukoneelle)
Mitat (P x L x K)	Noin 110 x 50 x 90 cm (arvio)

Usein kysytyt kysymykset - Viper CEX410 NILFISK

Kuinka asennan imuletkujalan ja rullaharjan?

Imuletkujalan asennus: Aseta kone pystyyn, nosta jalan painike, aseta jalka imuletkun päälle ja vapauta painike. Harjan asennus: Kallista konetta, työnnä harjan toinen pää tukeen ja paina toinen puoli paikalleen. Varmista, että harja pyörii vapaasti.

Kuinka säädän kahvan korkeutta?

Pidä kiinni kahvan säätönupista ja käännä sitä vastakkaiseen suuntaan löysätäksesi. Säädä kahva haluttuun asentoon ja kiristä nuppi uudelleen.

Mitä tehdä, jos kone ei imuroi kunnolla?

Tarkista keräyssäiliön tiivisterengas, puhdista tai vaihda se. Tyhjennä keräyssäiliö, varmista, että imuletku on kunnolla kiinni ja ehjä. Vähennä puhdistusnopeutta tarvittaessa.

Kuinka käytän valinnaista käsityökalua?

Irrota tavallinen imuletku kuplasta ja kiinnitä käsityökalun letku tilalle. Liitä pikaliitin koneen takaosaan. Kytke virtakytkin ja pumppu/imurointikytkin päälle. Käytä työkalun vipua suihkuttamiseen ja imuroi sitten.

Kuinka tyhjennän säiliöt?

Keräyssäiliö: Käytä säiliön tyhjennysletkua, avaa kansi ja anna valua. Liuossäiliö: Irrota letkuliitin koneen alta ja laske se alas tyhjentääksesi.

Miksi rullaharja ei pyöri?

Tarkista, että harjamoottorin kytkin on päällä ja suojakytkin ei ole lauennut. Tarkista hihna ja vaihda se, jos se on kulunut. Poista harjaa tukkivat kuidut tai roskat.

Kuinka puhdistan ruiskutussuuttimen?

Irrota suutin kiertämällä sitä 90 astetta, poista O-rengas. Huuhtele kuumalla vedellä (max 50 °C) ilman teräviä esineitä. Aseta O-rengas ja suutin takaisin vaakasuoraan asentoon.

Mitä tehdä, jos keräyssäiliöön kertyy vaahtoa?

Käytä jakelijasi suosittelemaa vaahdonestoainetta. Liiallinen vaahto voi estää uimuria pysäyttämästä imumoottoria ja vaurioittaa sitä.

Mistä löydän varaosat Viper CEX410 -koneelle?

Ota yhteyttä Nilfiskin asiakaspalveluun tai valtuutettuun jakelijaan. Pidä koneen sarjanumero ja malli valmiina. Yleiset osat, kuten harjat, hihnat ja suodattimet, ovat saatavilla.

Kuinka säilytän konetta käytön jälkeen?

Tyhjennä liuos- ja keräyssäiliöt. Kiedo virtajohto kahvan koukun tai putken ympärille. Säilytä konetta pystyasennossa, kuivassa paikassa, poljin painettuna harjan nostamiseksi. Taita kahva kokoon tilan säästämiseksi.

KÄYTTÖOHJE Viper CEX410 NILFISK

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti

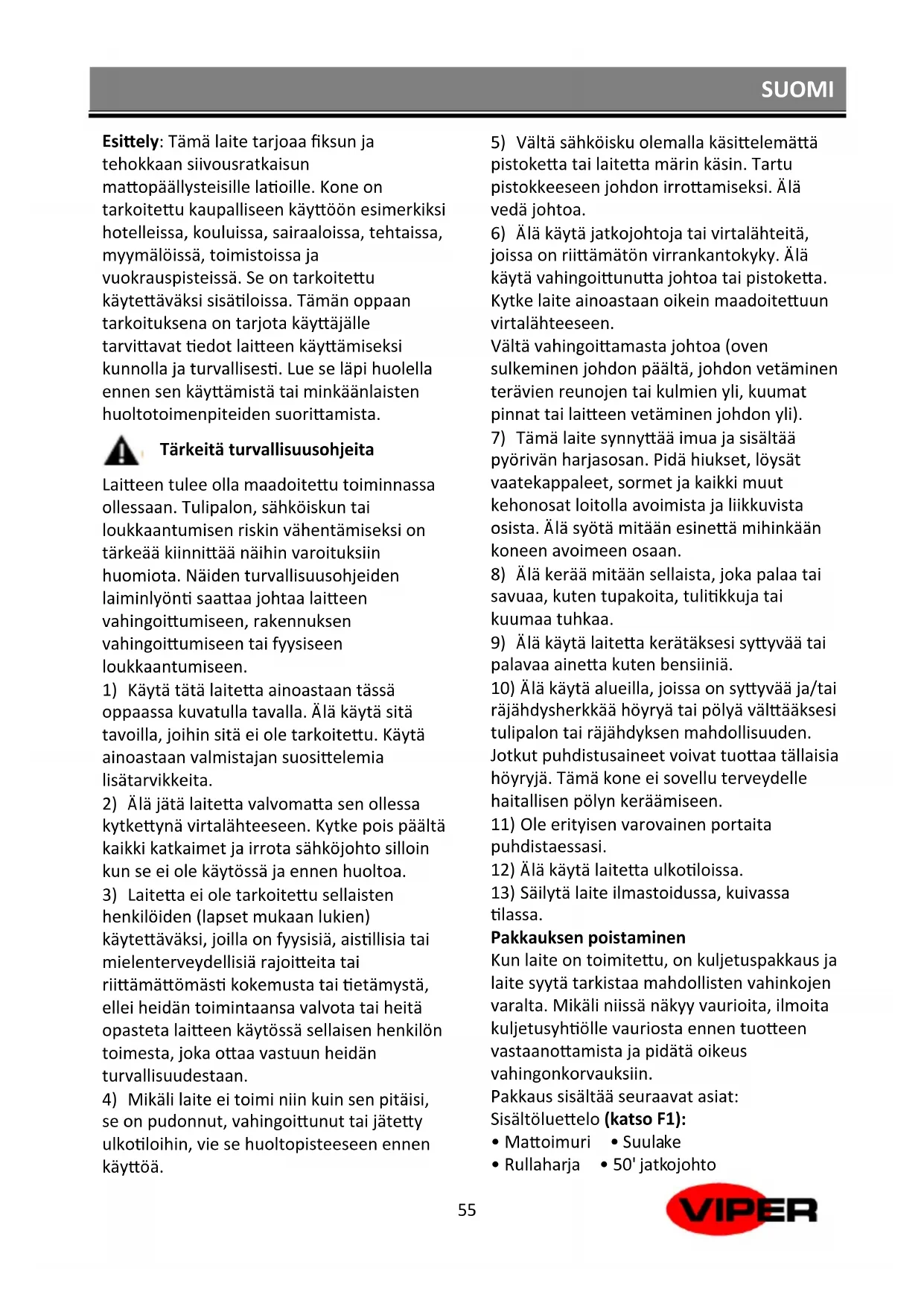

Esittely: Tämä laite tarjoaa fiksun ja tehokkaan siivousratkaisun mattopäällysteisille latioille. Kone on tarkoitettu kaupalliseen käyttöön esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistoissa ja vuokrauspisteissä. Se on tarkoitettu käytettäväksi sisätiloissa. Tämän oppaan tarkoituksena on tarjota käyttäjälle tarvittavat tiedot laitteen käyttämiseksi kunnolla ja turvallisesti. Lue se läpi huolella ennen sen käyttämistä tai minkäänlaisten huoltotoimenpiteiden suorittamista.

Tärkeitä turvallisuusohjeita

Laitteen tulee olla maadoitettu toiminnassa ollessaan. Tulipalon, sähköiskun tai loukkaantumisen riskin vähentämiseksi on tärkeää kiinnittää näihin varoituksiin huomiota. Näiden turvallisuusohjeiden laiminlyönti saattaa johtaa laitteen vahingoittumiseen, rakennuksen vahingoittumiseen tai fyysiseen loukkaantumiseen.

1) Käytä tätä laitetta ainoastaan tässä oppaassa kuvatulla tavalla. Älä käytä sitä tavoilla, joihin sitä ei ole tarkoitettu. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.
2) Älä jätä laitetta valvomatta sen ollessa kytkettynä virtalähteeseen. Kytke pois päältä kaikki katkaimet ja irrota sähköjohto silloin kun se ei ole käytössä ja ennen huoltoa.
3) Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai mielenterveydellisiä rajoitteita tai riittämättömästi kokemusta tai tietämystä, ellei heidän toimintaansa valvota tai heitä opasteta laitteen käytössä sellaisen henkilön toimesta, joka ottaa vastuun heidän turvallisuudestaan.
4) Mikäli laite ei toimi niin kuin sen pitäisi, se on pudonnut, vahingoittunut tai jätetty ulkotiloihin, vie se huoltopisteeseen ennen käyttöä.

5) Vältä sähköisku olemalla käsittelemättä pistoketta tai laitetta märin käsin. Tartu pistokkeeseen johdon irrottamiseksi. Älä vedä johtoa.
6) Älä käytä jatkojohtoja tai virtalähteitä, joissa on riittämätön virrankantokyky. Älä käytä vahingoittunutta johtoa tai pistoketta. Kytke laite ainoastaan oikein maadoitettuun virtalähteeseen.

Vältä vahingoittamasta johtoa (oven sulkeminen johdon päältä, johdon vetäminen terävien reunojen tai kulmien yli, kuumat pinnat tai laitteen vetäminen johdon yli).

7) Tämä laite synnyttää imua ja sisältää pyörivän harjasosan. Pidä hiukset, löysät vaatekappaleet, sormet ja kaikki muut kehonosat loitolla avoimista ja liikkuvista osista. Älä syötä mitään esinettä mihinkään koneen avoimeen osaan.
8) Älä kerää mitään sellaista, joka palaa tai savuaa, kuten tupakoita, tulitikkuja tai kuumaa tuhkaa.
9) Älä käytä laitetta kerätäksesi syttyvää tai palavaa ainetta kuten bensiiniä.
10) Älä käytä alueilla, joissa on syttyvää ja/tai räjähdysherkkää höyryä tai pölyä välttääksesi tulipalon tai räjähdyksen mahdollisuuden. Jotkut puhdistusaineet voivat tuottaa tällaisia höyryjä. Tämä kone ei sovellu terveydelle haitallisen pölyn keräämiseen.
11) Ole erityisen varovainen portaita puhdistaessasi.
12) Älä käytä laitetta ulkotiloissa.
13) Säilytä laite ilmastoidussa, kuivassa tilassa.

Pakkauksen poistaminen

Kun laite on toimitettu, on kuljetuspakkaus ja laite syytä tarkistaa mahdollisten vahinkojen varalta. Mikäli niissä näkyy vaurioita, ilmoita kuljetusyhtiölle vauriosta ennen tuotteen vastaanottamista ja pidätä oikeus vahingonkorvauksiin.

Pakkaus sisältää seuraavat asiat:

Sisältöluettelo (katso F1):

• Mattoimuri
• Suulake
  • Rullaharja • 50' jatkojohto

Koneen tunnistetiedot

Koneen sarjanumero ja mallin nimi ovat merkittyinä sarjanumeroetikettiin. Tämä on hyödyllistä tietoa. Käytä seuraavaa taulukkoa kirjataksesi ylös laitteesi tunnistetiedot siltä varalta, että tarvitset siihen myöhemmin lisäosia.

Laitteen malli......

Laitteen sarjanumero ....

Koneen osat (katso sivu 2)

1. spray-tilan katkaisija 2. koukku virtajohdolle 3. virtajohto 4. kahvan putki (ruostumaton) 5. nestesäiliö 6. takapyörä 7. koneen pohjarunko 8. "Kickstand"-poljin 9. peruskorkeutta säätävä nuppi 10. suulakkeen nuppi 11. imuriletkun sisääntulo 12. päällyskansi 13. täyttökohta 14. Viper-logo 15. suulake 16. ohjauspaneeli 17. käsityökalu (valinnainen) 18. käsityökalun spray-suulake 19. käsityökalun pikayhdistäjä 20. käsityökalun putken kahva 21. Käsityökalun imuriletku 22. kaapelipuristin 23. pohjapaneeli 24. kahvansäätönuppi 25. letkupuristin 26. näköputken kytkentä 27. näköputki 28. imuriletku 29. talteenottosäiliön tyhjennysletku 30. lisävarusteiden pikaliitin 31. nestesuodatin 32. varsi 33. "Kickstand"-laitteen pidike 34. suuttimen pohja 35. spray-suutin 36. suojalevy 37. "Kickstand" - mutteri 38. mutteri koneen kokoamiseen 39. rullaharja 40. Rullaharjan pidike 41. talteenottosäiliön päällysosa 42. talteenottosäiliö 43. kelluvan suodattimen kansi 44. kelluva kansi 45. vaahtosuodatin 46. kelluvan suodattimen pidike 47. V-hihnan kansi

Suulakkeen ja rullaharjan asentaminen Suulakkeen asentaminen (katso F2):

1) Aseta laite ensin pystyasentoon lattialle.
2) Nosta suulakkeen nuppia.
3) Syötä suulake imuriletkuun oikeassa asennossa.
4) Vapauta suulakkeen nuppi.
5) Nykäise suulaketta. Mikäli se ei liiku paikoiltaan, on asennus valmis.

Rullaharjan asentaminen (katso F3):

1) Aseta laite sivuasentoon.
2) Asenna rullaharjan toinen sivu uraa pitkin paikoilleen ja paina toiselta puolelta rullaharjan pidikettä. Vinkki: Purista harjan toista puolta ja varmista, että se on loksahtanut paikoilleen. Asenna sen jälkeen toinen puoli.
3) Jos rullaharja pyörii sulavasti, on asennus silloin valmis.

Kahvan suunta ja suulakkeen / rullaharjan korkeuden säätäminen Kahvan suunnan säätäminen (katso F4)

1) Laitteen kahvan korkeutta voidaan säätää käyttäjän pituuden tai mieltymysten mukaisesti.
2) Pidä kahvaa säätävää nuppia ja käännä vastakkaiseen nsuuntaan kahvan vapauttamiseksi.
3) Säädä kahvaa sopivaan asentoon ja kiristä nuppi.

Suulakkeen/rullaharjan säätäminen Kun laitetta käytetään erilaisilla matoilla tai jos rullaharjassa alkaa näkymään kulumisen merkkejä, voi käyttäjä parantaa laitteen suoritustehoa säätämällä suulaketta ja rullaharjaa (katso F5).

1) Koneen toimintanopeustaulu (0 → MAX kertoo koneen toimintanopeuden hitaasta nopeaan).
2) Rullaharjan painetaulu (- → + kertoo, että paine harjassa kasvaa).
3) Suulakkeen säätönuppi.
Pidä imurin suulakkeen säätönuppia pohjassa ja käännä sitä samansuuntaisesti ja siirrä suulaketta ylös tai alas haluttuun asentoon.

Ohjauspaneeli (katso F6).

1. Virrankatkaisija 2. Vesipumpun katkaisija
2. Imurin moottorin katkaisija 4. Rullaharjan moottorin sulake 5. Imurin moottorin sulake

Laitteen käyttäminen

Ennen käyttöä

1) Tarkista virtajohto ja jatkojohto vaurioiden osalta. Korvaa, mikäli sellaisia löytyy.

2) Imuroi puhdistettava alue poistaaksesi valtaosan kiinteästä liasta ennen kuin käytät laitetta puhdistamiseen.

Käyttö

Varoitus: Älä päästä johtoa kosketuksiin pyörivien harjaosien kanssa.

1) Täytä nestesäiliö kuumalla vedellä letkua tai ämpäriä käyttämällä. (enintään 120° F/50° C, tilavuus 9 Gal./35L).
2) Lisää toimittajan suosittelema pesuaine.
3) Yhdistä mukana tulle jatkojohto laitteeseen. Kytke johto kiinni maadoitettuun seinäpistorasiaan.
4) Kytke päälle virtakytkin ja imurin / pumpun katkaisija.
5) Paina spray-nappia ja ala vetää laitetta taaksepäin puhdistamisen aloittamiseksi. (Huomio: laite ruiskuttaa ainoastaan silloin kun pumpun katkaisija on PÄÄLLÄ ja spray-nappia painetaan.)
6) Vapauta spray-nappi kaistaleen lopussa ja jatka vetämällä kone takaisin ylimääräisen nesteen poistamiseksi.
7) Kallista konetta sen nostamiseksi takaisin kuljetuspyörille ja työnne eteenpäin seuraavan kaistaleen aloittamiseksi.

Puhdistusvinkit:

1) Liikuta puhdistettavilla pinnoilla päällekkäisin vedoin.
2) Anna puhdistusaineen tehota 5-10 minuuttia erittäin likaisissa kohdissa ja toista puhdistus useamman kerran.
3) Pysy loitolla virtalähteistä ja virtajohdoista välttääksesi virtajohdolle aiheutuvaa vahinkoa.
4) Tarkista säännöllisesti vaahdon tilanne talteenottosäiliössä. Käytä toimittajan suosittelemaa ainetta vaahdon kontrolloimiseen. (Huomio: Liiallinen vaahto ei aktivoi kellunnan poiskytkentää ja saattaa saada aikaan vahinkoa imurin moottorissa.)
5) Jos harja lakkaa pyörimästä, saattaa harjassa olla tukkeena jotain. Irrota

virtajohto, tarkista harja ja poista mahdollinen tukkiva esine.

6) Kun talteenottosäiliö on täynnä tai nestesäiliö on tyhjä, täytyy silloin tyhjentää talteenottosäiliö. (katso säiliön tyhjennys)

Lisäosien työkalujen käyttäminen (Ainoastaan suositeltuja/valtuutettuja osia ja lisäosia tulee käyttää).

Valinnainen lisätyökalu voidaan liittää verhoilun ja portaiden puhdistamista varten. Käsityökalun käyttäminen (katso F7):

1) Irrota normaali imuriletku kannesta.
2) Syötä lisäletku kanteen tavallisen letkun sijaan.
3) Yhdistä lisäosan pikaliitin koneen takaosasta löytyvään liitoskohtaan.
4) Kytke päälle virtakatkaisija ja imurin moottorin / vesipumpun katkaisija.
5) Käytä käsityökalun vipua ruiskuttaaksesi puhdistusaineen.
6) Kun puhdistus on suoritettu, käännä pois päältä vesipumpun / immuring moottori ja purista liipaisinta 3 sekunnin ajan vedenpaineen vapauttamiseksi.

Sammuttaminen

1) Sammuta laite, irrota se virtalähteestä ja poista virtajohto.
2) Tyhjennä talteenottosäiliö ja nestesäiliö (katso Säiliöiden tyhjentäminen)

Säiliöiden tyhjentäminen

Talteenottosäiliön tyhjentäminen (katso F8):

1) Siirrä laite sopivaan tyhjennyssijaintiin. (Ota ympäristö huomioon)
2) Pitele talteenottosäiliön tyhjennysletkua ja laske se tyhjennyspaikan ylle. Avaa tyhjennysletkun kansi tyhjentääksesi.
3) Aseta tyhjennysletku takaisin laitteeseen.

Nestesäiliön tyhjentäminen (katso F9):

1) Siirrä laite sopivaan tyhjennyssijaintiin. (Ota ympäristö huomioon)
2) Irrota letkun liitin ja laske letkua nestesäiliön tyhjentämiseksi.
3) Kytke letkun liitin jälleen kiinni laitteeseen.

Koneen huolto

Varoitus: Sähköiskun välttämiseksi on tärkeää aina varmistaa, että laite on irrotettu virtalähteestä ennen huolto- tai korjaustoimenpiteitä.

Koneen toiminnan jatkumiseksi ja sen käyttöiän pidentämiseksi on hyvä suorittaa seuraavat huoltotoimenpiteet.

Päivittäinen huolto

1) Tyhjennä ja huuhtele talteenottosäiliö ja nestesäiliö.
2) Tarkista pikaliittimet ja suuttimet.
Puhdista tarvittaessa. (Huomio: Älä milloinkaan käytä terävää esinettä suuttimien puhdistamiseen, vaan huuhtele ne kuumalla vedellä) (katso F10).
3) Irrota kellumissuodatin talteenottosäiliöstä ja puhdista se vedellä (katso F11).
4) Tarkista täyttökohdan suodatin ja puhdista se vedellä (katso F12).
5) Tarkista vesipumpun suodatin koneen alaosassa ja puhdista se vedellä (katso F13).
6) Tarkista rullaharja ja poista mahdollinen lika tai mattokuidut.

Varoitus: Kytke pois päältä virrankatkaisija ja irrota pistoke ennen rullaharjan tarkistamista.

7) Tarkista suulake ja poista mahdollinen lika ja mattokuidut.
8) Puhdista laite pehmeällä liinalla käytön jälkeen.
9) Tarkista virtajohto, jatkojohto ja letkut vaurioiden varalta ennen jokaista käyttökertaa.

Kuukausittainen huolto

1) Tarkista rullaharja mahdollisen kulumisen ja vaurioitumisen varalta. Vaihda uuteen tarvittaessa.
2) Tarkista letkut ja tiivisteet mahdollisten vaurioiden varalta. Vaihda uuteen tarvittaessa.
3) Tarkista laite vesivuotojen varalta.

4) Ö ljyä pyörät.
5) Tarkista laite lysine tai puuttuvien ruuvien, muttereiden, nuppien ja muiden varalta ja vaihda uuteen tarvittaessa.
6) Tarkista V-hihna kulumisen ja vaurioiden varalta. Vaihda uuteen tarvittaessa.

Suuttimen asentaminen (katso F14).

1. Suuttimen runko 2. Kumitiivisterengas
2. Spray-kärjellä varustettu suutin Kun suutin on puhdistettu, täytyy se asentaa runkoon. Ensin tulee asentaa kumirengas oikeaan asentoon ja painaa pohjaan ja kääntää suutinta 90 astetta siten, että se on vaaka-asennossa. Asennus on tällöin valmis.

Säilytys

Virtajohdon säilytys

1) Sido virtajohto kaapelipidikkeillä ja säilytä sitä virtajohdolle tarkoitetussa koukussa (katso F15).
2) Virtajohto voidaan myös kietoa imurin putken ympärille (katso F16).

Laitteen säilyttäminen

Huomio: Tyhjennä talteenottosäiliö ja nestesäiliö ennen laitteen varastoimista säiliöiden kunnossa pysymiseksi ja pakkasasteiden varalta. Tätä laitetta tulee säilyttää ainoastaan sisätiloissa.

1) Säilytä laitetta pystyasennossa kuivassa paikassa ja paina poljinta pitääksesi rullaharjan irti lattiasta (katso F17).
2) Taita kahva laitteentakaosaan vähentääksesi tarvittavaa varastotilaa (katso F18).
3) Poista talteenottosäiliön kansi ilman kiertämiseksi.

Kytkentädiagrammi katso F19

Tekniset tiedot katso F20

Laitteen materiaalit ja kierrätettävyys katso F21

Perustason ongelmanratkaisu

Huomio; Irrota pistoke virtalähteestä ennen huoltotoimenpiteiden suorittamista.

Mikäli ongelmiasi ei ole listattu tässä taulukossa tai jos koneesi ei sittenkään toimi kunnolla, ole hyvä ja ota yhteyttä valtuutettuun asiakaspalveluun avun saamiseksi.

Ongelma	Ratkaisu
Kone ei käynnisty lainkaan	Kytke virtajohto maadoitettuun pistorasiaan
	Kokeile korvaavaa jatkojohtoa
Imurin moottori ei toimi	Kytke päälle imurin moottorin katkaisija
	Aseta imurin moottorin suojaava sulake uudelleen (katkaisija) ohjauspaneelista
Rullaharjan moottori ei toimi	Kytke rullaharjan moottorin katkaisija päälle
	Aseta rullaharjan moottorin suojaava sulake uudelleen (katkaisija) ohjauspaneelista
Imurin riittämätön suoritusteho	Tarkista uudelleen säiliön tiivisterengas ja puhdista tai vaihda se tarvittaessa
	Tyhjennä säiliö
	Varmista, että imurin letku on oikein asennettu
	Tarkista imurin letku vahingoittumisen varalta ja korvaa se tarvittaessa
	Hidasta puhdistustoimintoa
Suuttimesta ei tule vettä	Täytä nestesäiliö
	Laita vesipumpun katkaisin päälle
	Huuhtele suutin kuumalla vedellä (enintään 120° F/50°C)
	Puhdista tai vaihda nestesuodatin koneen alaosassa
Rullaharja ei toimi	Kytke päälle rullaharjan moottorin katkaisija
	Tarkista V-hihna vahinkojen varalta ja vaihda tarvittaessa
	Varmista, että rullaharja on koottu oikein
	Tarkista rullaharja mahdollisten mattokuitujen, lankojen tai muiden roskien varalta, sillä ne saattavat estää harjaa kääntymästä oikealla tavalla

Hävittäminen:

Jos tuotteessa on pyörillä olevan jäteastian symboli, jonka yli on piirretty rasti, tuote sisältää sellaisia sähkö- ja elektroniikkalaitteita, joita ei tule heittää pois erottamattoman talousjätteen mukana. Ihmisten terveydelle ja ympäristölle haitallisten vaikutusten välttämiseksi laitteet on kerättävä erikseen nimetyissä keräyspisteissä.

Sähköisten ja elektronisten kotitalouslaitteiden kohdalla on käytettävä kuntien keräysjärjestelmiä. Ole hyvä ja huomaa, että kaupallisesti käytettäviä sähkö- ja elektroniikkalaitteita ei saa hävittää kunnallisten keräysjärjestelmien kautta.

Ilmoitamme mielellämme sinulle sopivista hävittämisvaihtoehdoista.
