Tipo de produto	Aspirador extrator de tapetes (uso comercial)
Marca	Nilfisk
Modelo	Viper CEX410
Capacidade do reservatório de solução	35 L (9 gal)
Temperatura máxima da água	50 °C (120 °F)
Comprimento do cabo de alimentação (extensão fornecida)	15 m (50 pés)
Alimentação	Rede elétrica (tomada com aterramento)
Uso previsto	Interno, limpeza de carpetes em hotéis, escolas, hospitais, fábricas, lojas, escritórios
Funções principais	Pulverização de água/detergente, escovação rotativa, aspiração de água suja
Acessórios incluídos	Sapata de aspiração, escova de rolo, cabo de extensão
Manutenção diária	Esvaziar e enxaguar os reservatórios, limpar os bicos, verificar os filtros e a escova
Manutenção mensal	Verificar desgaste da escova, mangueiras e juntas, lubrificar as rodas, apertar os parafusos
Segurança	Aterramento obrigatório, não aspirar líquidos inflamáveis, não usar ao ar livre
Reparabilidade	Peças de reposição disponíveis através do serviço ao cliente; reparos por centro autorizado
Peso	Aproximadamente 45 kg (estimativa para um extrator profissional)
Dimensões (C x L x A)	Aproximadamente 110 x 50 x 90 cm (estimativa)

Perguntas frequentes - Viper CEX410 NILFISK

Como instalar a sapata de aspiração e a escova de rolo?

Para a sapata: coloque a máquina em pé, levante o botão da sapata, insira a sapata no tubo de aspiração e solte o botão. Para a escova: incline a máquina, insira um lado da escova no suporte e empurre o outro lado. Certifique-se de que a escova gira livremente.

Como ajustar a altura da alça?

Segure o botão de ajuste da alça e gire-o no sentido oposto para soltar. Ajuste a alça na posição desejada e aperte o botão novamente.

O que fazer se a máquina não aspirar corretamente?

Verifique o anel de vedação do reservatório de recuperação, limpe-o ou substitua-o. Esvazie o reservatório de recuperação, certifique-se de que o tubo de aspiração está bem inserido e não danificado. Reduza a velocidade de limpeza se necessário.

Como usar a ferramenta manual fornecida opcionalmente?

Desconecte o tubo de aspiração normal do domo, insira o tubo da ferramenta manual no lugar. Conecte o conector rápido na parte traseira da máquina. Ligue o interruptor de alimentação e o da bomba/aspiração. Use a alavanca da ferramenta para pulverizar e depois aspire.

Como esvaziar os reservatórios?

Para o reservatório de recuperação: use a mangueira de drenagem no reservatório, abra a tampa e deixe escoar. Para o reservatório de solução: desconecte a conexão da mangueira sob a máquina e abaixe-a para drenar.

Por que a escova de rolo não gira?

Verifique se o interruptor do motor da escova está ativado e se o fusível de proteção não queimou. Inspecione a correia trapezoidal e substitua-a se estiver desgastada. Remova fibras ou detritos que bloqueiem a escova.

Como limpar o bico de pulverização?

Desmonte o bico girando 90 graus, remova o anel de vedação. Enxágue com água quente (máx. 50 °C) sem usar objetos pontiagudos. Recoloque o anel e o bico alinhando horizontalmente.

O que fazer em caso de acúmulo de espuma no reservatório de recuperação?

Use uma solução antiespuma recomendada pelo seu distribuidor. Espuma excessiva pode impedir que o flutuador pare o motor de aspiração e danificá-lo.

Onde encontrar peças de reposição para o Viper CEX410?

Entre em contato com o serviço ao cliente Nilfisk ou um distribuidor autorizado. Tenha em mãos o número de série e o modelo da máquina. Peças comuns como escovas, correias e filtros estão disponíveis.

Como guardar a máquina após o uso?

Esvazie os reservatórios de solução e recuperação. Enrole o cabo de alimentação ao redor do gancho ou do tubo da alça. Armazene a máquina em pé, em local seco, com o pedal pressionado para elevar a escova. Dobre a alça para economizar espaço.

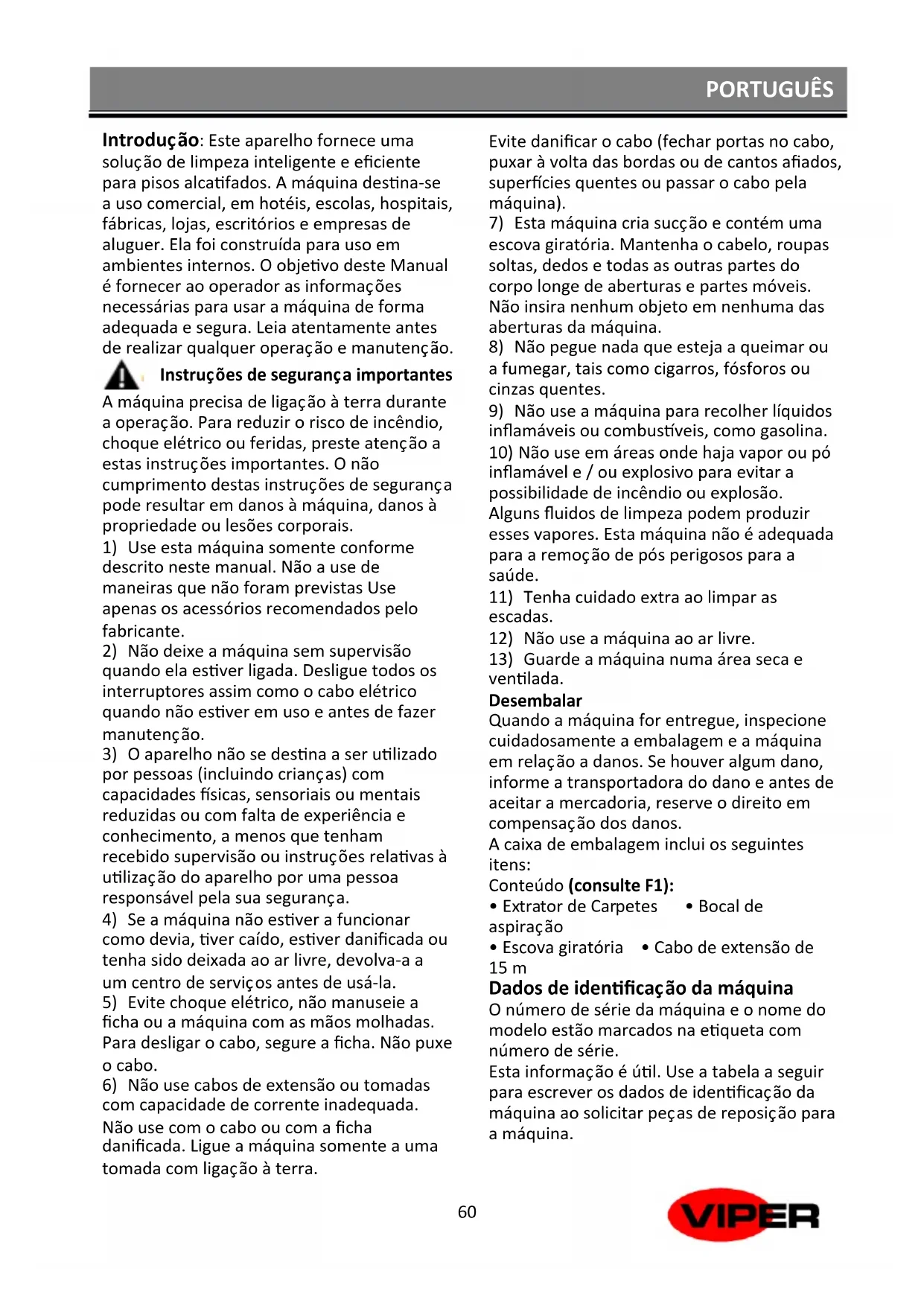

MANUAL DE UTILIZADOR Viper CEX410 NILFISK

Nós, a Nilfisk declaramos, sob nossa exclusiva responsabilidade, que o produto acima mencionado está em conformidade com as diretrizes e normas a seguir.

Introdução: Este aparelho fornece uma solução de limpeza inteligente e eficiente para pisos alcatifados. A máquina destina-se a uso comercial, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e empresas de aluguer. Ela foi construída para uso em ambientes internos. O objetivo deste Manual é fornecer ao operador as informações necessárias para usar a máquina de forma adequada e segura. Leia atentamente antes de realizar qualquer operação e manutenção.

Instruções de segurança importantes

A máquina precisa de ligação à terra durante a operação. Para reduzir o risco de incêndio, choque elétrico ou feridas, preste atenção a estas instruções importantes. O não cumprimento destas instruções de segurança pode resultar em danos à máquina, danos à propriedade ou lesões corporais.

1) Use esta máquina somente conforme descrito neste manual. Não a use de maneiras que não foram previstas Use apenas os acessórios recomendados pelo fabricante.
2) Não deixe a máquina sem supervisão quando ela estiver ligada. Desligue todos os interruptores assim como o cabo elétrico quando não estiver em uso e antes de fazer manutenção.
3) O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
4) Se a máquina não estiver a funcionar como devia, tiver caído, estiver danificada ou tenha sido deixada ao ar livre, devolva-a a um centro de serviços antes de usá-la.
5) Evite choque elétrico, não manuseie a ficha ou a máquina com as mãos molhadas. Para desligar o cabo, segure a ficha. Não puxe o cabo.
6) Não use cabos de extensão ou tomadas com capacidade de corrente inadequada. Não use com o cabo ou com a ficha danificada. Ligue a máquina somente a uma tomada com ligação à terra.

Evite danificar o cabo (fechar portas no cabo, puxar à volta das bordas ou de cantos afiados, superfícies quentes ou passar o cabo pela máquina).

7) Esta máquina cria sucção e contém uma escova giratória. Mantenha o cabelo, roupas soltas, dedos e todas as outras partes do corpo longe de aberturas e partes móveis. Não insira nenhum objeto em nenhuma das aberturas da máquina.
8) Não pegue nada que esteja a queimar ou a fumegar, tais como cigarros, fósforos ou cinzas quentes.
9) Não use a máquina para recolher líquidos inflamáveis ou combustíveis, como gasolina.
10) Não use em áreas onde haja vapor ou pó inflamável e / ou explosivo para evitar a possibilidade de incêndio ou explosão.

Alguns fluidos de limpeza podem produzir esses vapores. Esta máquina não é adequada para a remoção de pós perigosos para a saúde.

11) Tenha cuidado extra ao limpar as escadas.
12) Não use a máquina ao ar livre.
13) Guarde a máquina numa área seca e ventilada.

Desembalar

Quando a máquina for entregue, inspezione cuidadosamente a embalagem e a máquina em relação a danos. Se houver algum dano, informe a transportadora do dano e antes de aceitar a mercadoria, reserve o direito em compensação dos danos.

A caixa de embalagem inclui os seguintes itens:

Conteúdo (consulte F1):

• Extrator de Carpetes
• Bocal de aspiração
• Escova giratória
• Cabo de extensão de 15 m

Dados de identificação da máquina

O número de série da máquina e o nome do modelo estão marcados na etiqueta com número de série.

Esta informação é útil. Use a tabela a seguir para escrever os dados de identificação da máquina ao solicitar peças de reposição para a máquina.

Modelo máquina ....

Número série máquina ....

Componentes da máquina (consulte a página 2)

1. interruptor do modo de pulverização 2. gancho do cabo de alimentação 3. cabo de alimentação 4. tubo do punho (inoxidável) 5. tanque de solução 6. roda traseira 7. base da máquina 8. pedal “Kickstand” 9. botão de ajuste da altura da base 10. botão do bocal aspiração 11. entrada da mangueira de aspiração 12. cúpula 13. tampa de enchimento 14. logotipo viper 15. bocal aspiração 16. painel de controlo 17. ferramenta manual (opcional) 18. bocal de pulverização da ferramenta manual 19. conector rápido da ferramenta manual 20. pega da válvula da ferramenta manual 21. mangueira de aspiração da ferramenta da mão 22. abraçadeira do cabo 23. painel de base 24. botão de ajuste do punho 25. abraçadeira de mangueira 26. acoplamento do tubo de projecção 27. tubo de projeção 28. mangueira de aspiração 29. mangueira de escoamendespejo do tanque de recuperação 30. acessório acoplagem rápida 31. filtro de solução 32. eixo 33. Suporte da máquina “Kickstand” 34. Base do bocal 35. bocal de pulverização 36. Chapa de desgaste 37. Porca “Kickstand” 38. Parafuso de montagem da máquina 39. Escova giratória 40. Suporte para escovas 41. Recipiente de recuperação para tanque 42. Tanque de recuperação 43. Tampa filtro flutante 44. tampa flutuante 45. filtro de espuma 46. suporte do filtro flutuante 47. Cobertura da correia em V

Instalação do bocal de aspiração e escova giratória

Instalação do bocal de aspiração (consulte F2):

1) Primeiro, colocou a máquina na posição vertical no chão.
2) Levante o botão do bocal de aspiração.
3) Insira o bocal de aspiração na mangueira de aspiração e na base de montagem na posição correta.
4) Solte o botão do bocal de aspiração.
5) Puxe o bocal de aspiração, se ele não se mover, a instalação estará completa.

Instalação da escova giratória (consulte F3):

1) Coloque a máquina na posição lateral.
2) Instale um dos lados da escova com a ranhura de localização no suporte de montagem do rolamento e pressione no outro lado do suporte da escova giratória Dica: Aperte primeiro, aperte um lado da escova e verifique se a extremidade com a ranhura foi instalada no lugar e instale o outro lado.
3) Se a escova girar suavemente, a instalação estará completa.

Ajuste da Pega direcção e bocal aspiração / Ajuste altura escova giratória (consulte F4)

1) O aparelho pode ajustar a altura da pega de acordo com a estatura do utilizador ou o hábito de operação pessoal.
2) Segure o botão de ajuste da pega e rode no sentido oposto para soltar a pega.
3) Ajuste a pega para a posição apropriada e aperte o botão.

Ajuste Bocal Aspiração /Escova Giratória

Quando a máquina está a trabalhar em diferentes tipos de carpetes ou a escova giratória tem uma certa quantidade de desgaste, os operadores podem aumentar o desempenho de limpeza da máquina, ajustando a altura do bocal de aspiração e da escova giratória (consulte F5).

1) Etiqueta de velocidade de funcionamento da máquina (0 → MAX indica a velocidade da máquina de lenta a rápida).
2) Rótulo de pressão da escova giratória (-→ + Indica que a pressão na escova está a aumentar)
3) Botão de ajuste do bocal de aspiração. Segurando o botão de ajuste do bocal de aspiração e gire-o na mesma direção, mova o bocal de aspiração para cima ou para baixo na posição apropriada.

Painel de controle (consulte F6).

1. Interruptor de alimentação 2. Interruptor da bomba de água
2. Interruptor do motor de vácuo 4. Fusível do motor da escova giratória 5. Fusível do motor de vácuo

Operação com a máquina

Antes da operação

1) Inspezione o cabo de alimentação e o cabo de extensão quanto a danos. Substitua o cabo se tem danos.
2) Aspire a área a ser limpa para remover a

maioria dos resíduos sólidos antes de usar a máquina para limpar.

Operação

Aviso: Não permita que o cabo entre em contato com as escovas giratórias

1) Usando uma mangueira ou balde, encha o tanque de solução com água quente. (max. 120 ° F / 50 ° C, capacidade 9 Gal./35 L).
2) Adicione detergente recomendado pelo fabricante.
3) Ligue o cabo de extensão fornecido à máquina. Ligue o cabo a uma tomada com terra.
4) Ligue o interruptor de alimentação e o interruptor de vácuo / bomba.
5) Para iniciar a limpeza, pressione o interruptor do modo de pulverização e comece a puxar a máquina para trás. (Nota: o aparelho só irá pulverizar quando o interruptor da bomba estiver LIGADO e o interruptor do modo de pulverização for pressionado.)
6) Solte o botão de pulverização no final do caminho e continue a puxar a máquina para trás para recolher o excesso de solução.
7) Incline a máquina de volta para as rodas de transporte e empurre para frente para continuar a aspirar.

Dicas de limpeza:

1) Opere na superfície a ser limpa em caminhos sobrepostos.
2) Deixe a solução de detergente de molho por 5 a 10 minutos em áreas muito sujas e repita a limpeza várias vezes.
3) Trabalhe longe da tomada e do cabo de alimentação para evitar danos ao cabo de alimentação.
4) Verifique continuamente a acumulação de espuma no tanque de recolha. Use uma solução de controle de espuma recomendada pelo fabricante. (Nota: A acumulação excessiva de espuma não permitirá a ativação do flutuador e poderá causar danos ao motor a vácuo).
5) Se a escova parar de girar, pode haver uma obstrução na escova Desligue o cabo de alimentação, verifique a escova e remova a obstrução.
6) Quando o tanque de recolha estiver cheio

ou o tanque de solução está vazio, você deve drenar o tanque de recolha (consulte o reservatório de drenagem)

Operação com ferramentas acessórios (só devem ser utilizador peças e acessórios recomendados / autorizados).

Uma ferramenta manual opcional pode ser anexada para limpar estofos e escadas.

Operação com ferramenta manual (consulte F7):

1) Desligue a mangueira de vácuo normal da cúpula.
2) Insira a mangueira de vácuo do acessório manual na cúpula em vez da mangueira de vácuo normal.
3) Ligue o acessório de acoplagem rápida ao acoplador rápido localizado na parte traseira da máquina.
4) Ligue o interruptor de alimentação e o interruptor da bomba de água / motor a vácuo.
5) Use a alavanca na ferramenta manual para pulverizar a solução detergente.
6) Quando a limpeza estiver concluída, desligue o interruptor do motor da bomba de água / vácuo e aperte o botão por 3 segundos para aliviar a pressão da água das linhas de solução.

Desligar

1) Desligue a máquina, desconecte e remova o cabo de alimentação.
2) Esvazie o tanque de recolha e o tanque de solução. (consulte Drenagem de tanques)

Drenagem tanques

Drenagem tanque de recolha (consulte F8):

1) Mova a máquina para um local apropriado de drenagem. (Por favor, tenha em conta o meio ambiente)
2) Segure a mangueira de drenagem do tanque de recolha e baixe-a sobre o dreno. Abra a tampa da mangueira de drenagem para a drenagem do tanque de recolha.
3) Coloque a mangueira de drenagem de volta para a máquina.

Drenagem tanque de solução (consulte F9):

1) Mova a máquina para um local apropriado de drenagem. (Por favor, tenha em conta o meio ambiente)
2) Remova o acoplamento da mangueira e baixe a mangueira para a drenagem do tanque de solução.

3) Ligue o acoplamento da mangueira novamente na máquina.

Manutenção da máquina

Aviso: Para evitar o risco de choque elétrico por favor, confirme sempre que a máquina está desligada antes de realizar qualquer manutenção ou reparação.

Para manter a máquina com bom desempenho e prolongar a sua vida útil, execute os seguintes procedimentos de manutenção.

Manutenção diária

1) Escorra e enxague o tanque de recolha e o tanque de solução.
2) Verifique os acopladores rápidos e bocals. Limpe se necessário (Nota: Nunca use um objeto pontiagudo para limpar os bocals, enxague apenas com água quente) (consulte F10).
3) Remova o filtro flutuante do tanque de recolha e limpe-o com água (consulte F11).
4) Verifique o filtro da tampa de enchimento e limpe-o com água (consulte F12).
5) Verifique o filtro da bomba de água abaixo da máquina e limpe-o com água (consulte F13).
6) Verifique a escova giratória e remova quaisquer detritos ou fibras de carpete.

Aviso: Desligue o interruptor de energia e desligue a ficha da tomada antes de verificar a escova giratória.

7) Verifique o bocal de aspiração e remova quaisquer detritos ou fibras de carpete.
8) Limpar a máquina com um pano macio após o uso.
9) Verifique o cabo de alimentação, o cabo de extensão e as mangueiras quanto a danos antes de cada utilização da máquina.

Manutenção mensal

1) Verifique a escova de giratória por qualquer desgaste. Substitua se necessário.
2) Verifique as mangueiras e vedações para ver se há danos. Substitua se necessário.
3) Verifique a máquina quanto a fugas de água.

4) Lubrifique as rodas.
5) Verifique a máquina quanto a porcas, parafusos soltos ou em falta, e substitua, se necessário.
6) Verifique a correia trapezoidal por qualquer desgaste. Substitua se necessário. Instalação do bocal (consulte F14).

1. base do bocal 2. anel de vedação de borracha
2. bocal de ponta de pulverização Depois do bocal estar limpo, o bocal precisa de ser instalado na base. Instale primeiro o anel de borracha na posição correta, depois pressione e gire o bocal por 90 graus, quando alinhar o bocal na direção horizontal, a instalação está completa.

Armazenamento

Armazenamento de cabo de alimentação

1) Prenda o cabo de alimentação com abraçadeiras e armazene-o no gancho do cabo de alimentação (consulte F15).
2) O cabo de alimentação também pode ser enrolado em volta do tubo do cabo (consulte F16).

Armazenamento da máquina

Nota: Evvazie o tanque de recolha e o tanque de solução antes de armazenar a máquina para manter os tanques limpos e em caso de temperaturas que possam levar ao congelamento. Esta máquina deve ser armazenada somente em ambientes internos.

1) Guarde a máquina numa posição vertical numa área seca e pressione o pedal para levantar a escova giratória no do chão (consulte F17).
2) Dobre a pega na parte traseira da máquina para reduzir o espaço de armazenamento (consulte F18).
3) Remova a cúpula do tanque de recolha para permitir a circulação de ar.
Diagrama de cablagem consulte F19 Especificações técnicas consulte F20
Composição do material da máquina e reciclabilidade consulte F21

Resolução básica de problemas

Aviso prévio; Desligue a ficha da tomada antes de realizar qualquer manutenção.

Se seus problemas não forem mencionados nesta tabela ou se sua máquina ainda não funcionar corretamente, entre em contato com o serviço de atendimento ao cliente para obter ajuda.

Problema	Contramedida
A máquina não funciona	Ligue o cabo de alimentação a uma tomada com terra
	Tente com um cabo de extensão de alimentação de substituição
Motor a vácuo não funciona	Ligue o interruptor do motor de vácuo
	Reinicialize o fusível de proteção do motor a vácuo (disjuntor) no painel de controle
Motor da escova giratória não funciona	Ligue o interruptor do motor da escova giratória
	Reponha o fusível de proteção do motor da escova giratória (disjuntor) no painel de controle
Desempenho a vácuo insuficiente	Verifique junta de vedação do tanque de recolha limpe-o ou substitua-o se necessário
	Drene o tanque de recolha
	Certifique-se de que a mangueira de vácuo está inserida corretamente
	Verifique a mangueira de vácuo se houver algum dano, substitua-a se necessário
	Reduza a operação de limpeza
Não há spray de água no bocal	Volte a encher o tanque de solução
	Ligue o interruptor da bomba de água
	Lave o bocal com água quente (máx. 120 ° F / 50 ° C)
	Limpe ou substitua o filtro de solução na parte inferior da máquina
Escova giratória não funciona	Ligue o interruptor do motor da escova giratória
	Verifique a correia trapezoidal se houver algum dano, substitua-a se necessário
	Verifique a montagem da escova giratória
	Verifique a escova giratória quanto a fibras, fios ou detritos de carpete que estão impedindo a escova girar corretamente.

Eliminação:

Equipamentos marcados com o símbolo de contentor cruzado indica que os equipamentos eléctricos e electrónicos utilizados não devem ser eliminados juntamente com o lixo doméstico não separado. Para evitar efeitos negativos na saúde humana e no meio ambiente, o equipamento deve ser recolhido separadamente nos pontos de recolha designados.

Os utilizadores de equipamentos eléctricos e electrónicos domésticos devem utilizar os sistemas de recolha municipais. Note que os equipamentos eléctricos e electrónicos utilizados comercialmente não devem ser eliminados

por meio de esquemas de recolha municipais. Teremos o maior prazer em informá-lo sobre as opções de eliminação adequadas.
