NÁVOD K OBSLUZE Viper CEX410 NILFISK
My, Nilfisk prohlašujeme na svou výlučnou odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi a normami.

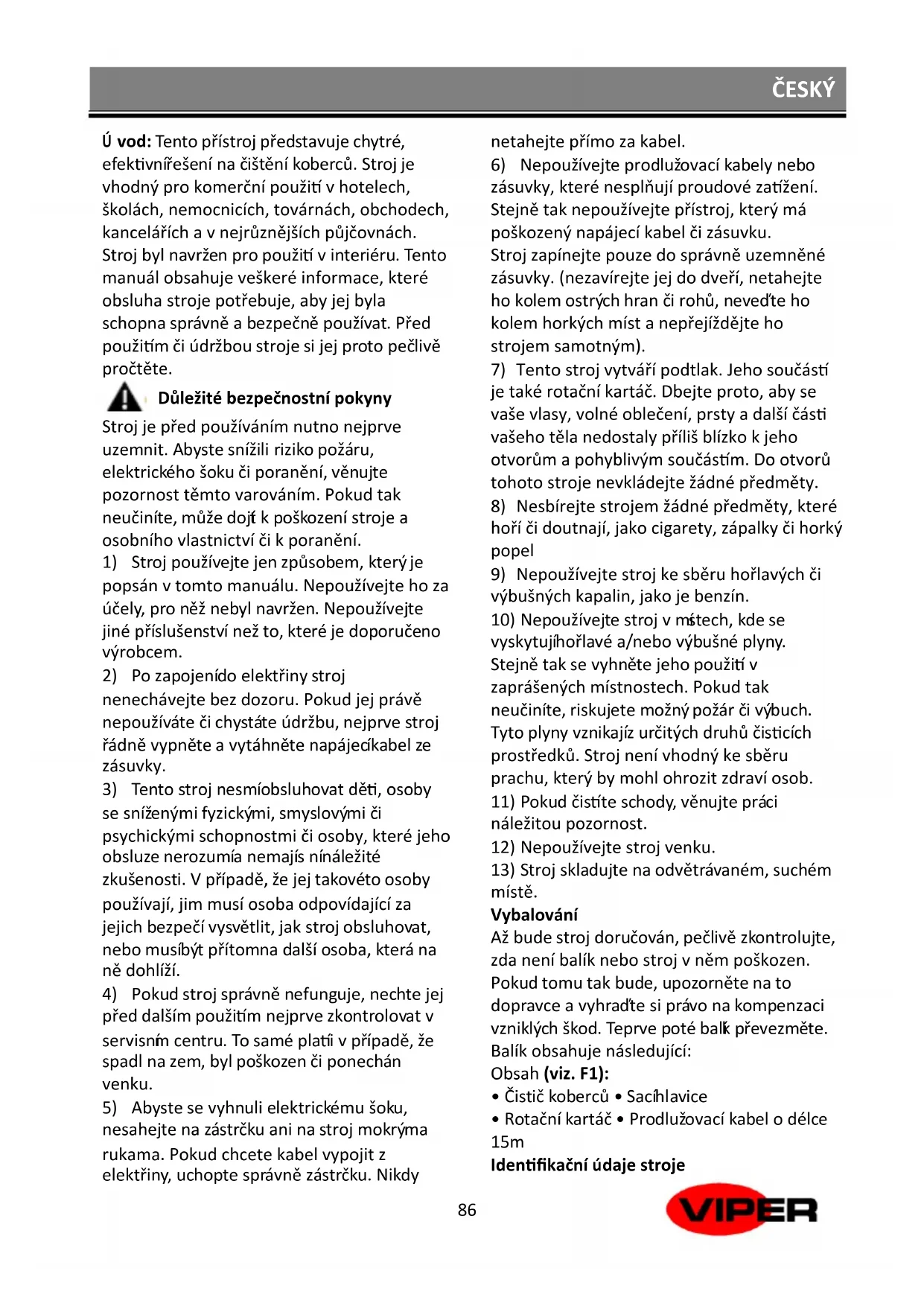

Ú vod: Tento přístroj představuje chytré, efektivnířešení na čištění koberců. Stroj je vhodný pro komerční použití v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a v nejrůznějších půjčovnách. Stroj byl navržen pro použití v interiéru. Tento manuál obsahuje veškeré informace, které obsluha stroje potřebuje, aby jej byla schopna správně a bezpečně používat. Před použitím či údržbou stroje si jej proto pečlivě pročtěte.
Důležité bezpečnostní pokyny
Stroj je před používáním nutno nejprve uzemnit. Abyste snížili riziko požáru, elektrického šoku či poranění, věnujte pozornost těmto varováním. Pokud tak neučiníte, může dojí k poškození stroje a osobního vlastnictví či k poranění.
1) Stroj používejte jen způsobem, který je popsán v tomto manuálu. Nepoužívejte ho za účely, pro něž nebyl navržen. Nepoužívejte jiné příslušenství než to, které je doporučeno výrobcem.
2) Po zapojenído elektriny stroj nenechávejte bez dozoru. Pokud jej právě nepoužíváte či chystáte údržbu, nejprve stroj řádně vypněte a vytáhněte napájecíkabel ze zásuvky.
3) Tento stroj nesmíobsluhovat děti, osoby se sníženými fyzickými, smyslovými či psychickými schopnostmi či osoby, které jeho obsluze nerozumía nemajís nínáležité zkušenosti. V případě, že jej takovéto osoby používají, jim musí osoba odpovídající za jejich bezpečí vysvětlit, jak stroj obsluhovat, nebo musíbýt přítomna další osoba, která na ně dohlíží.
4) Pokud stroj správně nefunguje, nechte jej před dalším použitím nejprve zkontrolovat v servisním centru. To samé platí v případě, že spadl na zem, byl poškozen či ponechán venku.
5) Abyste se vyhnuli elektrickému šoku, nesahejte na zástrčku ani na stroj mokrýma rukama. Pokud chcete kabel vypojit z elektřiny, uchopte správně zástrčku. Nikdy
netahejte přímo za kabel.
6) Nepoužívejte prodlužovací kabely nebo zásuvky, které nesplňují proudové zatížení. Stejně tak nepoužívejte přístroj, který má poškozený napájecí kabel či zásuvku.
Stroj zapínejte pouze do správně uzemněné zásuvky. (nezavírejte jej do dveří, netahejte ho kolem ostrých hran či rohů, neved'te ho kolem horkých míst a nepřejíždějte ho strojem samotným).
7) Tento stroj vytváří podtlak. Jeho součástí je také rotační kartáč. Dbejte proto, aby se vaše vlasy, volné oblečení, prsty a další části vašeho těla nedostaly příliš blízko k jeho otvorům a pohyblivým součástím. Do otvorů tohoto stroje nevkládejte žádné předměty.
8) Nesbírejte strojem žádné předměty, které hoří či doutnají, jako cigarety, zápalky či horký popel
9) Nepoužívejte stroj ke sběru hořlavých či výbušných kapalin, jako je benzín.
10) Nepoužívejte stroj v místech, kde se vyskytujíhořlavé a/nebo výbušné plyny. Stejně tak se vyhněte jeho použití v zaprášených místnostech. Pokud tak neučiníte, riskujete možný požár či výbuch. Tyto plyny vznikajíz určitých druhů čisticích prostředků. Stroj není vhodný ke sběru prachu, který by mohl ohrozit zdraví osob.
11) Pokud čistíte schody, věnujte práci náležitou pozornost.
12) Nepoužívejte stroj venku.
13) Stroj skladujte na odvětrávaném, suchém místě.
Vybalování
Až bude stroj doručován, pečlivě zkontrolujte, zda není balík nebo stroj v něm poškozen.
Pokud tomu tak bude, upozorněte na to dopravce a vyhradťe si právo na kompenzaci vzniklých škod. Teprve poté balk převezměte. Balík obsahuje následující:
Obsah (viz. F1):
- Čistič koberců • Sacíhlavice
- Rotační kartáč
- Prodlužovací kabel o délce 15m
Identifikační údaje stroje
Sériové číslo a název modelu jsou uvedeny na výrobním štítku stroje.
Tyto údaje se vám budou hodit v případě, že budete potřebovat náhradnídly. Zapište si je proto do následující tabulky.
Model stroje ....
Sériové číslo stroje ....
Součástky stroje (viz. strana 2)
- tlačítko pro rozstřikování 2. držák na napájecí kabel 3. napájecí kabel 4. trubice rukojeti (nerezová) 5. nádrž na čisticí roztok 6. zadníkolečko 7. podvozek stroje 8. pedál stojánku „Kickstand“ 9. regulátor výšky podvozku 10. knoflík sací hlavice 11. otvor na sací trubici 12. kupole 13. plnící otvor 14. logo Viper 15. sací hlavice 16. kontrolní panel 17. ruční vysavač (nenínutné jej použít) 18. tryska ručního vysavače 19. rychlospojka ručního vysavače 20. rukojeť na otvírání klapky ručního vysavače 21. hadice ručního vysavače 22. svorka na kabel 23. základní deska 24. knoflík pro nastavení rukojeti 25. svorka na hadici 26. spojka na měrku stavu vody 27. měrka stavu vody 28. sacíhadice 29. hadice na odčerpávání vody 30. rychlospojka na příslušenství 31. filtr na čisticí roztok 32. rukojeť 33. stojánek „Kickstand“ 34. deska na trysky 35. tryska 36. třecí vložka 37. matice stojánku „Kickstand“ 38. západka na sestavenístroje 39. rotační kartáč 40. držák rotačního kartáče 41. západka odpadní nádrže 42. odpadní nádrž 43. kryt plovoucího filtru 44. plovoucíkryt 45. filtr na pěnu 46. držák plovoucího filtru 47. kryt klínového řemenu
Montáž sacíhlavice a rotačního kartáče Montáž sací hlavice (viz. F2)
1) Nejprve postavte stroj na podlahu kolečky dolů.
2) Zdvihněte knoflík sací hlavice.
3) Zcela nasuňte sacíhlavici do otvoru na sací trubici a na podvozek.
4) Pustte knoflík sací hlavice.
5) Zatáhněte za sacíhlavici. Pokud se nehýbe, je nainstalována správně.
Montáž rotačního kartáče (viz. F3)
1) Položte stroj na bok.
2) Nasuňte jednu stranu rotačního kartáče do otvoru nosiče ložiska a druhou stranu zastrčte do držáku rotačního kartáče. Tip: Nejdříve jednu stranu rotačního kartáče zatlačte tak, aby konec s drážkou zapadl na své místo. Poté nainstalujte i druhou stranu.
3) Pokud se rotační kartáč při otáčení nezasekává, je namontován správně.
Nastavení výšky rukojeti a sací hlavice / rotačního kartáče
Nastavení rukojeti (viz. F4)
1) Výšku rukojeti přístroje lze nastavit tak, aby odpovdala postavě či potřebám obsluhy.
2) Chytte knoflk pro nastavenírukojeti a otočte jej v protisměru, abyste uvolnili rukojeť.
3) Upravte si výšku rukojeti a znovu knoflk utáhněte.
Nastavení sací hlavice / rotačního kartáče
Pokud pracujete s různými typy koberců nebo již máte lehce opotřebovaný rotační kartáč, můžete zvýšit účinnost čištění tak, že si nastavíte výšku sacíhlavice a rotačního kartáče (viz. F5).
1) Štítek s rychlostmi stroje (0 → MAX indikuje rychlost stroje od pomalé po největší).
2) Štítek s tlakem rotačního kartáče (- → + upozorňuje na zvyšující se tlak kartáče).
3) Knoflík nastavení sací hadice.
Chyťte knoflík sací hlavice a otočte jej po směru. Poté sací hlavici posuňte výš nebo níž do vhodné pozice.
Kontrolní panel (viz. F6)
- Vypínání2. Vypínáníčerpadla na vodu 3. Vypínání sacího motoru 4. Pojistky motoru rotačního kartáče 5. Pojistky motoru vysavače
Obsluha stroje
Před použitím
1) Zkontrolujte napájecí a prodlužovací kabel a ujistěte se, že nejsou poškozeny. Pokud poškození zjistíte, kabel nejprve vyměňte.
2) Misto, které chcete čistit, nejprve vysajte, abyste jej zbavili pevných nečistot. Teprve
poté přejděte k samotnému čištění.
Obsluha
Varování: Ujistěte se, že kabel nepřijde do styku s rotačním kartáčem.
1) Naplňte nádrž na čisticí roztok horkou vodou pomocí hadice či kbelíku. (max. 120° F/50° C, objem 9 gal./35 l).
2) Přidejte čisticí prostředek, který vám doporučil prodejce.
3) Připojte ke stroji prodlužovací kabel, který je součástí balení. Zapojte jej do uzemněné zásuvky.
4) Zapněte stroj, vysavač a čerpadlo na vodu.
5) Abyste mohli začít s čištěním, zapněte rozstřikování a táhněte stroj směrem dozadu. (Poznámka: přístroj začne rozstřikovat vodu pouze v případě, že je zapnuté čerpadlo na vodu a tlačítko pro rozstřikování je stisknuté.)
6) Až dorazíte na konec dráhy, kterou čistíte, pustře tlačítko pro roztřikování.
7) Přitáhněte stroj směrem k sobě tak, aby stál na kolečkách a dotlačte jej směrem dopředu až na začátek nové dráhy.
8) Přitáhněte stroj směrem k sobě tak, aby stál na kolečkách, a dotlačte jej směrem dopředu až na začátek nového pásu.
Tipy na čištění
1) Prostor, který chcete vyčistit, přejíždějte tak, aby se jednotlivé dráhy překrývaly.
2) Na silně znečištěných místech nechte čistící roztok 5 až 10 minut působit. Poté jej několikrát přejedťte.
3) Při práci se vyhněte zásuvce a napájecínu kabelu, abyste jej nepoškodili.
4) Pravidelně kontrolujte, zda se v odpadní nádrži netvoří pěna. Používejte čisticí prostředek, který vám doporučil prodejce.
(Poznámka: Pokud se v nádrži nahromadí příliš mnoho pěny, plovoucíkryt se nezavře, což může poškodit motor vysavače.)
5) Pokud se kartáč přestane otáčet, zkontrolujte, zda se na něj něco nenamotalo. Než tak učiníte, vypojte napájecí kabel. Teprve poté překážku z kartáče odstraňte.
6) Pokud se vám naplníodpadnínádrž, či se nedostává vody v nádrži na čisticí roztok, vyprázdněte odpadní nádrž. (viz. odstavec odčerpávání nádrží)
Obsluha stroje za použití příslušenství (Používejte pouze autorizované příslušenství či příslušenství, které vám bylo doporučeno výrobcem.)
Na stroj lze připevnit ruční vysavač, s jehož pomocíse snadno čistí schody a čalounění. Obsluha stroje za použití ručního vysavače (viz. F7)
1) Odpojte běžnou sacíhadici z kupole.
2) Místo běžné sacíhadice na kupoli nasad'te hadici ručního vysavače.
3) Propojte rychlospojku ručního vysavače s rychlospojkou na příslušenství, kterou najdete na zadní straně stroje.
4) Zapněte stroj a motor vysavače / motor čerpadla na vodu.
5) Použijte rukojeť na ručním vysavači. Začnete tak rozstřikovat čisticí roztok.
6) Po čištění vypněte čerpadlo na vodu / motor vysavače a na 3 vteřiny podržte rukojeť tak, aby se veškeré trubice na rozvod čisticího roztoku vyprázdnily.
Vypínání
1) Vypněte stroj, vytáhněte jej z elektriny a odpojte napájecí kabel.
2) Vyprázdněte odpadnínádrž a nádrž na čisticí roztok. (viz. odstavec odčerpávání nádrží)
Odčerpávání nádrží
Odčerpávání odpadní nádrže (viz. F8):
1) Přesuňte stroj na místo vhodné k vypráznění nádrže. (Nezatěžujte přitom životní prostředí)
2) Uchopte hadici na odčerpání vody a spustte ji nad odpad.Otevřete její kryt a nechte vyprázdnit odpadní nádrž.
3) Vratte hadici na odčerpávání vody na její místo na stroji.
Odčerpávání nádrže na čisticí roztok (viz. F9)
1) Přesuňte stroj na místo vhodné k vypráznění nádrže. (Nezatěžujte přitom životní prostředí)
2) Rozpojte spojku hadice a spustte ji nad odpad, aby se nádrž na čisticí roztok vyprázdnila.
3) Napojte spojku hadice zpět na stroj.
Údržba stroje
Varování Ještě, než začnete s údržbou či opravami, vždy se ujistěte, že je stroj vypojený z elektriny. Předejdete tak možnému elektrickému šoku.
Aby tento stroj pracoval tak, jak má, a vydržel co možná nejdéle, je nutné jej udržovat dle níže uvedených instrukcí.
Každodenní údržba
1) Odčerpejte vodu z odpadnínádrže a z nádrže na čisticí roztok. Obě nádrže poté vypláchněte.
2) Zkontrolujte rychlospojky a trysky. Pokud je to nutné, vyčistěte je (Poznámka: Trysky nikdy nečistěte ostrým předmětem. Stačí horká voda.) (viz. F10).
3) Vyjměte plovoucífiltr a umyjte jej ve vodě (viz. F11).
4) Zkontrolujte filtr sacího otvoru a umyjte jej ve vodě (viz. F12).
5) Zkontrolujte filtr čerpadla na vodu, který najdete na spodní straně stroje a umyjte jej ve vodě (viz. F13).
6) Zkontrolujte rotační kartáč a odstraňte z něj všechny nečistoty či vlákna koberce.
Varování: Ještě než budete kontrolovat rotační kartáč, stroj vypněte a vypojte jej z elektrické sítě.
7) Zkontrolujte sacíhlavici a odstraňte z ní všechny nečistoty či vlákna koberce.
8) Po každém použití stroj očistěte vlhkým hadříkem.
9) Před každým použitím stroje nejprve zkontrolujte, zda napájecí, prodlužovací kabel a hadice nejsou poškozené.
Měsíční údržba
1) Zkontrolujte, zda rotační kartáč není opotřebovaný. Pokud je to nutné, vyměňte jej.
2) Zkontrolujte hadice a těsnění a ujistěte se, že nejsou poškozené. Pokud je to třeba, vyměňte je.
3) Zkontrolujte, že ze stroje neuniká voda.
4) Promažte kolečka.
5) Zkontrolujte, zda jsou všechny matky, šrouby a západky správně utaženy a že žádná z nich nechybí Pokud je to nutné, vyměňte chybějící části.
6) Zkontrolujte klínový řemen a ujistěte se, že neníopotřebován. Pokud je to třeba, vyměňte jej.
Instalace trysek (viz. F14)
- Deska na trysky 2. Gumové těsnění
- Tryska
Poté, co trysku vyčistíte, je jítřeba přidělat na desku. Nejdříve na desku správně nasadťe gumové těsnění. Poté na něj přitlačte trysku a otočte o 90 stupňů tak, aby byla ve vodorovné pozici. Tímto jste dokončili instalaci.
Skladování
Skladování napájecího kabelu
1) Napájecí kabel smotejte a sepněte spojkami. Skladujte ho zaháknutý za držák k tomu určený (viz. F15).
2) Napájecíkabel můžete pro účely skladování také obtočit kolem trubice rukojeti (viz. F16).
Skladování stroje
Poznámka: Ještě, než budete stroj skladovat, vyprázdněte odpadní nádrž a nádrž na čisticí roztok, aby byly čisté. Zvlášť se to hodív případě, že teplota klesne pod nulu. Stroj skladujte pouze ve vnitřních prostorech.
1) Stroj umístěte do svislé polohy a skladujte jej na suchém místě. Uvolněte pedál tak, aby rotační kartáč neležel na zemi (viz. F17).
2) Sklopte rukojeť na zadnístraně stroje, aby zbytečně nezabrála místo (viz. F18).
3) Odejměte odpadnínádrž. Zlepší se tak cirkulace vzduchu.
Schema zapojení viz. F19
Technická specifikace viz. F20
Použitý materiál a možnosti recyklace viz. F2
Řešení jednoduchých problémů
Poznámka: Před údržbou stroj nejdříve vypojte z elektriny.
Pokud řešení svého problému nenajdete v této tabulce či v případě, že se vám podle ní stroj nepodaří opravit, obraťte se na autorizované centrum zákaznické podpory.
| Problém | Řešení |
| Stroj nefunguje | Zapojte napájecíkabel do uzemněné zásuvky |
| Zkuste použít náhradní prodlužovací kabel | |
| Motor vysavače nefunguje | Zapněte motor vysavače |
| Resetujte pojistky motoru vysavače (jistič) na kontrojním panelu | |
| Motor rotačního kartáče nefunguje | Zapněte motor rotačního kartáče |
| Resetujte pojistky motoru rotačního kartáče (jistič) na kontrojním panelu | |
| Nedostatečná sací síla | Zkontrolujte těsnění odpadnínádrže. Pokud je to nutné, vyčistěte jej nebo jej vyměňte |
| Odčerpejte odpadní nádrž | |
| Ujistěte se, že je sacíhadice správně zasunutá | |
| Zkontrolujte, zda nenísacíhadice poškozená. Pokud je to třeba, vyměňte ji | |
| Zpomalte tempo čištění | |
| Trysky netryskají | Doplňte nádrž na čisticí roztok |
| Zapněte čerpadlo na vodu | |
| Propláchněte trysky horkou vodou (max. 120° F/50°C) | |
| Vyčistěte či vyměňte filtr na čisticí roztok, který najdete na spodní straně stroje | |
| Rotační kartáč nefunguje | Zapněte motor rotačního kartáče |
| Ujistěte se, že klínový řemen nenípoškozený. Pokud je to třeba, vyměňte jej | |
| Zkontrolujte, zda je rotační kartáč správně namontován | |
| Zkontrolujte, zda kartáč neblokujívlákna z koberce, nitě či další nečistoty, které by mohly bránit v jeho otáčení |
Likvidace:
Zařízení označené přeškrtnuté Symbol pojízdné popelnice znamená, že použité elektrické a elektronické vybavení nesmí být zlikvidován spolu s domovním odpadem neoddělené. Aby se zabránilo negativním dopadům na lidské zdraví a životní prostředí musí být zařízení odděleně sebraných na určených sběrných místech.
Uživatelé elektrických a elektronických zařízení pro domácnost musí používat obecní systémů sběru. Vezměte prosím na vědomí, že komerčně používané elektrické a elektronické zařízení nesmí být likvidováno prostřednictvím
komunálních sběrných schémat. Budeme rádi, že Vás informovali o vhodných možnostech likvidace.
