Тип продукт	Прахосмукачка за почистване на килими (търговска употреба)
Марка	Nilfisk
Модел	Viper CEX410
Капацитет на резервоара за разтвор	35 L (9 гал)
Максимална температура на водата	50 °C (120 °F)
Дължина на захранващия кабел (включен удължител)	15 м (50 фута)
Захранване	Мрежа (заземен контакт)
Предназначение	Вътрешно, почистване на килими в хотели, училища, болници, фабрики, магазини, офиси
Основни функции	Пръскане на вода/препарат, въртеливо четкане, изсмукване на мръсна вода
Включени аксесоари	Смукателна обувка, ролкова четка, удължителен кабел
Ежедневна поддръжка	Изпразване и изплакване на резервоарите, почистване на дюзите, проверка на филтрите и четката
Месечна поддръжка	Проверка на износването на четката, маркучите и уплътненията, смазване на колелата, затягане на винтовете
Безопасност	Задължително заземяване, не почиствайте запалими течности, не използвайте на открито
Ремонтопригодност	Резервни части налични чрез клиентската служба; ремонти от оторизиран сервиз
Тегло	Около 45 кг (приблизително за професионален екстрактор)
Размери (Д x Ш x В)	Около 110 x 50 x 90 см (приблизително)

Често задавани въпроси - Viper CEX410 NILFISK

Как да монтирам смукателната обувка и ролковата четка?

За обувката: поставете машината изправена, повдигнете бутона на обувката, поставете обувката върху смукателния маркуч и отпуснете бутона. За четката: наклонете машината, поставете едната страна на четката в държача, след това натиснете другата страна. Уверете се, че четката се върти свободно.

Как да регулирам височината на дръжката?

Хванете бутона за регулиране на дръжката и го завъртете в обратна посока, за да разхлабите. Настройте дръжката на желаната позиция, след това затегнете бутона.

Какво да направя, ако машината не смуче правилно?

Проверете уплътнителния пръстен на резервоара за възстановяване, почистете го или го сменете. Изпразнете резервоара за възстановяване, уверете се, че смукателният маркуч е добре поставен и не е повреден. Намалете скоростта на почистване, ако е необходимо.

Как да използвам ръчния инструмент, предоставен като опция?

Изключете нормалния смукателен маркуч от купола, поставете маркуча на ръчния инструмент на негово място. Свържете бързия конектор на гърба на машината. Включете превключвателя за захранване и този за помпа/смукане. Използвайте лоста на инструмента за пръскане, след това смучете.

Как да изпразня резервоарите?

За резервоара за възстановяване: използвайте дренажния маркуч на резервоара, отворете капака и оставете да изтече. За резервоара за разтвор: изключете съединителя на маркуча под машината и го спуснете, за да се изпразни.

Защо ролковата четка не се върти?

Проверете дали превключвателят на мотора на четката е включен и предпазителят не е изгорял. Прегледайте клиновидния ремък и го сменете, ако е износен. Отстранете влакна или отпадъци, блокиращи четката.

Как да почистя дюзата за пръскане?

Разглобете дюзата, като я завъртите на 90 градуса, извадете уплътнителния пръстен. Изплакнете с гореща вода (макс. 50 °C), без да използвате остри предмети. Поставете отново уплътнението и дюзата, като ги подравните хоризонтално.

Какво да направя при натрупване на пяна в резервоара за възстановяване?

Използвайте антипяна, препоръчана от вашия дистрибутор. Прекомерната пяна може да попречи на поплавъка да спре смукателния мотор и да го повреди.

Къде мога да намеря резервни части за Viper CEX410?

Свържете се с клиентската служба на Nilfisk или оторизиран дистрибутор. Имайте готови серийния номер и модела на машината. Обикновени части като четки, ремъци и филтри са налични.

Как да прибера машината след употреба?

Изпразнете резервоарите за разтвор и за възстановяване. Навийте захранващия кабел около куката или тръбата на дръжката. Съхранявайте машината изправена, на сухо място, с натиснат педал за повдигане на четката. Сгънете дръжката, за да спестите място.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Viper CEX410 NILFISK

Ние, Nilfisk С настоящото декларираме на своя лична отговорност, че посочените по-горе продуктът е в съответствие със следните директиви и стандарти.

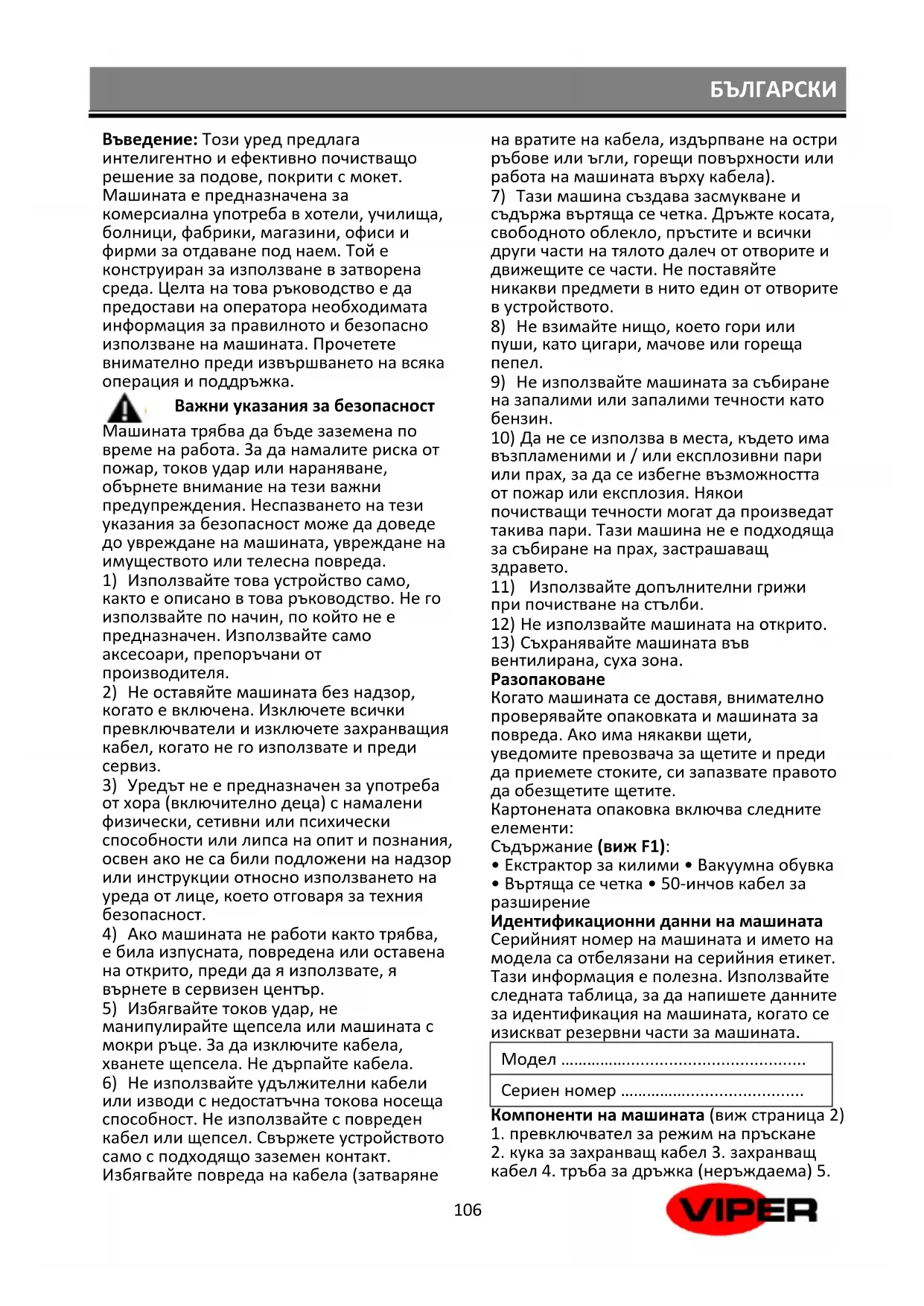

Въведение: Този уред предлага интелигентно и ефективно почистващо решение за подове, покрити с мокет. Машината е предназначена за комерсиална употреба в хотели, училища, болници, фабрики, магазини, офиси и фирми за отдаване под наем. Той е конструиран за използване в затворена среда. Целта на това ръководство е да предостави на оператора необходимата информация за правилното и безопасно използване на машината. Прочетете внимателно преди извършването на всяка операция и поддръжка.

Важни указания за безопасност

Машината трябва да бъде заземена по време на работа. За да намалите риска от пожар, токов удар или нараняване, обърнете внимание на тези важни предупреждения. Неспазването на тези указания за безопасност може да доведе до увреждане на машината, увреждане на имуществото или телесна повреда.

1) Използвайте това устройство само, както е описано в това ръководство. Не го използвайте по начин, по който не е предназначен. Използвайте само аксесоари, препоръчани от производителя.
2) Не оставяйте машината без надзор, когато е включена. Изключете всички превключватели и изключете захранващия кабел, когато не го използвате и преди сервис.
3) Уредът не е предназначен за употреба от хора (включително деца) с намалени физически, сетивни или психически способности или липса на опит и познания, освен ако не са били подложени на надзор или инструкции относно използването на уреда от лице, което отговаря за техния безопасност.
4) Ако машината не работи както трябва, е била изпусната, повредена или оставена на открито, преди да я използвате, я върнете в сервисен център.
5) Избягвайте токов удар, не манипулирайте щепсела или машината с мокри ръце. За да изключите кабела, хванете щепсела. Не дърпайте кабела.
6) Не използвайте удължителни кабели или изводи с недостатъчна токова носеща способност. Не използвайте с повреден кабел или щепсел. Свържете устройството само с подходящо заземен контакт. Избягвайте повреда на кабела (затваряне

на вратите на кабела, издърпване на остри ръбове или ъгли, горещи повърхности или работа на машината върху кабела).

7) Тази машина създава засмукване и съдържа въртяща се четка. Дръжте косата, свободното облекло, пръстите и всички други части на тялото далеч от отворите и движещите се части. Не поставяйте никакви предмети в нито един от отворите в устройството.
8) Не взимайте нищо, което гори или пуши, като цигари, мачове или гореща пепел.
9) Не използвайте машината за събиране на запалими или запалими течности като бензин.
10) Да не се използва в места, където има възпламеними и / или експлозивни пари или прах, за да се избегне възможността от пожар или експлозия. Някои почистващи течности могат да произведат такива пари. Тази машина не е подходяща за събиране на прах, застрашаващ здравето.
11) Използвайте допълнителни грижи при почистване на стълби.
12) Не използвайте машината на открыто.
13) Съхранявайте машината във вентилирана, суха зона.

Разопаковане

Когато машината се доставя, внимателно проверявайте опаковката и машината за повреда. Ако има някакви щети, уведомите превозвача за щетите и преди да приемете стоките, си запазвате правото да обезщетите щетите.

Картонената опаковка включва следните елементи:

Съдържание (виж F1):

• Екстрактор за килими • Вакуумна обувка
• Въртяща се четка • 50-инчов кабел за разширение

Идентификационни данни на машината

Серийният номер на машината и името на модела са отбелязани на серийния етикет. Тази информация е полезна. Използвайте следната таблица, за да напишете данните за идентификация на машината, когато се изискват резервни части за машината.

Модел ......

Сериен номер ......

Компоненти на машината (виж страница 2)

1. превключвател за режим на пръскане
2. кука за захранващ кабел 3. захранващ кабел 4. тръба за дръжка (неръждаема) 5.

резервоар за разтвор 6. задно колело 7. машинна основа 8. педал "Kickstand" 9. копче за регулиране на височината на основата 10. копче за вакуумна обувка 11. вход за вакуумен маркуч 12. купол 13. порт за пълнене 14. лого за винтове 15. вакуумна обувка 16. контролен панел 17. ръчен инструмент (по избор) 18. дюза за пръскане с ръчен инструмент 19. бърз съединител за ръчен инструмент 20. дръжка на вентил за ръчен инструмент 21 ръчен инструмент вакуумен маркуч 22. кабелна скоба 23. основен панел 24. ръкохватка за регулиране на ръкохватката 25. маркуч скоба 26. зъбна тръба съединител 27. визуална тръба 28. вакуумен маркуч 29. маркуч за оттичане на резервоара за резервоара 30. аксесоар за бързо свързване 31. филтър за разтвор 32. вал 33. Корпус за машина "Kickstand" 34. основа на дюзата 35. дюза за разпръскване 36. износваша се плоча 37. гайка "Kickstand" 38. машина за сглобяване на болт 39. търкаляща се четка 40. държач на четка 41. резервоар за рециклиране 42. капак на филтъра на плавателния съд 43. капак на филтър за плаващ съд 44. капак на поплавък 45. пяна за филтър 46. държач на филтър за плаващ съд 47. Капак на ремъка за колан

Инсталация за вакуумна обувка и валцована четка

Инсталация на вакуумна обувка (виж F2):

1) Първо, поставете машината изправена на пода.
2) Повдигнете копчето за вакуумната обувка.
3) Поставете вакуумната обувка на смукателния маркуч и монтажната основа в правилно положение.
4) Освободете копчето за вакуумна обувка.
5) Издърпайте вакуумната обувка назад, ако тя не се движи, инсталацията е завършена.

Инсталация с въртяща четка (вижте F3):

1) Поставете машината в странично положение.
2) Монтирайте едната страна на търкалящата се четка с фиксирация прорез към носещата стойка за монтаж и натиснете от другата страна на ролката за търкаляне. Съвет: Първо, издърпайте едната страна на четката и уверете, че краят с канал е монтиран на място и след това инсталирайте другата страна.
3) Ако търкалящата се четка се върти

гладко, инсталацията е завършена.

Направление на ръкохватката и регулиране на височината на вакуумна обувка / въртяща се четка Върнете ръкохватката (виж F4)

1) Уредът може да регулира височината на дръжката според ръста на употребата или персоналния навик за работа.
2) Задръжте копчето за регулиране на дръжката и завъртете в противоположна посока, за да разхлабите дръжката.
3) Регулирайте дръжката в подходящо положение и затегнете копчето.

Регулиране на вакуумна обувка/въртяща четка

Когато машината, работеща в различни купчини килими или валци, има известно износване, операторите могат да повишат почистващите качества на машината, като регулират височината на вакуумната обувка и търкалящата се четка (виж F5).

1) Етикетът за скорост на машината (0 → MAX показва скоростта на машината от бавно до бързо).
2) Етикет за налягането на четката (- → + Показва, че налягането на четката се увеличава).
3) Копчето за настройка на вакуумна обувка.

Като държите копчето за регулиране на вакуумната обувка и го завъртите в една и съща посока, преместете вакуумната обувка нагоре или надолу в подходящото положение.

Контролен панел (вижте F6).

1. Превключвател на захранването
2. Превключвател на водна помпа
3. Вакуумен превключвател на двигателя 4. Предпазител за двигател на четка с четка 5. Предпазител за вакуумен двигател

Работа с машината

Преди работа

1) Проверете захранващия кабел и удължителния кабел за повреди. Ако се установи повреда, сменете кабела.
2) Почиствайте областта, която трябва да почистите, за да отстраните повечето от твърдите отпадъци, преди да използвате машината за почистване.

Работа с машината

Предупреждение:Непозволявайте на кабела да влиза вконтакт с въртящите се четки.

1) С помощта на маркуч или кофа напълнете резервоара за разтвор с гореща вода. (максимум 120° F / 50° C, капацитет

9 Gal / 35L).

2) Добавете препоръчителен детергент на дистрибутора.
3) Свържете доставения кабел за захранване към устройството. Включете кабела в заземен контакт на стената.
4) Включете превключвателя на захранването и прекъсвача за вакуум / помпа
5) За да започнете почистването, натиснете превключвателя за режим на пръскане и започнете да дърпате машината назад. (Забележка: уредът ще пръска само когато ключът на помпата е ВКЛЮЧЕН и превключвателят за режима на пръскане е натиснат.)
6) Пуснете бутона за пръскане в края на пътя и продължете да дърпате машината назад, за да вземете излишния разтвор.
7) Завъртете машината назад върху транспортните колела и натиснете напред, за да започнете следващия път.

Съвети за почистване:

1) Изтичайте по повърхността, за да бъдат почистени в припокриващи се пътеки.
2) Оставете разтвора на препарата да се накисва за 5 до 10 минути на силно замърсени места и повторете почистването няколко пъти.
3) Работете далеч от захранващия кабел и захранващия кабел, за да избегнете повреда на захранващия кабел.
4) Непрекъснато проверявайте за натрупване на пяна в резервоара за оползотворяване. Използвайте препоръчан от дистрибутора разтвор за контрол на пяната. (Забележка:

Прекомерното натрупване на пяна няма да активира затварянето на поплавъка и може да повреди вакуума.)

5) Ако четката спира да се върти, може да има пречка в четката. Изключете захранващия кабел, проверете четката и отстранете препятствието.
6) Когато резервоарът за пълнене е пълен или резервоарът за разтвор е празен, трябва да източите резервоара за възстановяване. (вижте източването на резервоара)

Работа с допълнителни инструменти (Трябва да се използват само препоръчваните / оторизирани части и принадлежности).

За почистване на тапицерията и стълбите може да се постави допълнителен ръчен инструмент. Работа с ръчен инструмент

(виж F7):

1) Изключете нормалния вакуумен маркуч от купола.
2) Поставете допълнителния вакуумен маркуч в купола вместо обикновения вакуумен маркуч.
3) Свържете бързия съединител за аксесоари към бързият съединител, разположен на гърба на машината.
4) Включете превключвателя на захранването и превключвателя за вакуум мотор / водна помпа
5) Използвайте лоста на ръчния инструмент за пръскане на разтвора на препарата.
6) След приключване на почистването, изключете превключвателя на водната помпа / вакуума и след това натиснете 3 секунди, за да освободите налягането на водата от линиите на разтвора.

Изключване

1) Изключете машината, изключете и извадете захранващия кабел.
2) Изпразнете резервоара за възстановяване и резервоара за разтвор. (вижте Резервоари за източване)

Източване на резервоари Източване на резервоара за оползотворяване (виж F8):

1) Преместете машината на подходящо място за източване. (Моля, погрижете се за околната среда)
2) Задръжте дренажния маркуч за резервоара за оползотворяване и го спуснете над канала. Отворете капака на маркуча за оттичане на резервоара за източване.
3) Сменете изпускателния маркуч обратно на машината.

Източване на речервоара за разтвор (виж F9):

1) Преместете машината на подходящо място за източване. (Моля, обърнете внимание на околната среда)
2) Разкачете съединителя на маркуча и спуснете маркуча за източване на резервоара.
3) Свържете съединителя на маркуча обратно към машината.

Поддръжка на машини

Предупреждение: За да избегнете риска от токов удар, моля, винаги потвърдете, че машината е изключена преди извършване накаквито и да било работи поподдръжката или ремонта.

За да поддържате работата на машината добре и да удължите нейната продължителност на експлоатация, моля, изпълнете следните процедури за поддръжка.

Ежедневна поддръжка

1) Изцедете и изплакнете резервоара за възстановяване и резервоара за разтвор.
2) Проверете бързите съединители и дюзите. Почистете, ако е необходимо (Забележка: Никога не използвайте заострен предмет за почистване на дюзите, изплакнете ги само с гореща вода) (виж F10).
3) Извадете филтъра от плавателния съд и го почистете с вода (виж F11).
4) Проверете филтъра за помпата за пълнене и го почистете с вода (вижте F12).
5) Проверете филтъра на водната помпа под машината и я почистете с вода (вижте F13).
6) Проверете валцовката и отстранете всички остатъци или влакна от килими.

Предупреждение: Преди дапроверите валяка, изключетепревключателя на захранването изключете захранващия кабел.

7) Проверете вакуумната обувка и отстранете всички остатъци или килими.
8) Почиствайте машината с мек продукт след употреба.
9) Проверете захранващия кабел, удължителния кабел и маркучите за повреди преди всяка употреба на машината.

Ежемесечна поддръжка

1) Проверявайте търкалящата се четка за всякакво износване. Ако е необходимо, сменете го.
2) Проверете маркучите и уплътненията, за да видите дали има повреди. Ако е необходимо, сменете го.
3) Проверете машината за изтичане на вода.
4) Смажете колелата.
5) Проверете машината за липсващи или

липсващи гайки, винтове, болтове и ако е необходимо, ги сменете.

6) Проверете дали клиновият ремък е износен. Ако е необходимо, сменете го.

Инсталиране на дюзите (виж F14).

1. основа на дюзата 2. гумен уплътнителен пръстен
2. Накрайник за накрайник за пръскане След като дюзата се почисти, дюзата трябва да се монтира на основата. Първо, поставете гумения пръстен в правилната му позиция, след това го натиснете и завъртете на 90 градуса, като подравнявате дюзата в хоризонтално направление, инсталацията е завършена.

съхранение

Захранване на кабела

1) Свържете захранващия кабел с кабелни връзки и го запишете на куката за захранващия кабел (виж F15).
2) Захранващият кабел може да се навива около тръбата на ръкохватката (виж F16).

Машинно съхранение

Забележка: Изпразнете резервоараза извличане и резервоара за разтвор преди съхранение на машината, за да запазите резервоарите пресни и в случай на температури на замръзване. Тази машина трябва да се съхранява само на закрито.

1) Съхранявайте машината в изправено положение в суха зона и натиснете педала, за да държите търкалящата се четка от пода (вижте F17).
2) Сгънете дръжката в задната част на устройството, за да намалите пространството за съхранение (виж F18).
3) Извадете купола на резервоара за възстановяване, за да позволите циркулация на въздуха.

Електрическата схема се отнася до F19 Техническите спецификации се отнасят до F20

Съставът на материала и неговата рециклируемост се отнасят до F21

Основни проблеми и поправка

Забележка; Преди да извършите каквото и да е техническо обслужване, изключете захранващия кабел.

Ако проблемите ви не са споменати в тази таблица или устройството все още не работи правилно, моля, свържете се с упълномощено лице за обслужване на клиенти за помощ.

Проблем	Поправка
Машината изобщо не работи	Включете захранващия кабел в заземен контакт
	Опитайте да замените захранващия кабел
Вакуумният мотор не работи	Включете вакуумния двигател
	Рестартирайте предпазителя на предпазителя на вакуума (прекъсвач) на контролния панел
Моторът на четката не работи	Включете превключвателя на двигателя на четката
	Възстановете предпазителя на предпазителя на двигателя на четката (прекъсвач) на контролния панел
Недостатъчна производителност на вакуума	Проверете уплътнителния пръстен на резервоара за оползотворяване, почистете го или го подменете, ако е необходимо
	Извадете резервоара за оползотворяване
	Уверете се, че вакуумният маркуч е поставен вероятно
	Проверете маркуча за вакуум, ако има някакви повреди, ако е необходимо, сменете го
	Намалете работата при почистване
Не се пръска вода от дюзата	Попълнете отново резервоара за разтвор
	Включете превключвателя на водната помпа
	Изплакнете дюзата с гореща вода (макс. 120 ° F / 50 ° C)
	Почистете или подменете филтъра за разтвор в долната част на машината
Ролковата четка не работи	Включете превключвателя на двигателя на четката
	Проверете дали клипсният ремък е повреден, ако е необходимо, го сменете
	Проверете монтажа на ролковата четка
	Проверете четката за влакна, влакна или остатъци от килими, които предпазват четката от правилно завъртане.

Изхвърляне:

Оборудване маркирани с колела символ зачеркната кофа за боклук указва, че използваното електрическо и електронно оборудване не трябва да се изхвърля заедно с неразделени битови отпадъци. За да се избегнат негативните последици за човешкото здраве и околната среда, оборудването трябва да се събират разделно в определените за целта пунктове за събиране.

Потребителите на електрическо и електронно оборудване на домакинствата трябва да използват схемите за общински събиране.

Моля, имайте предвид, че търговски използван електрическо и електронно оборудване, не трябва да се изхвърлят в схеми за събиране общински. Ние ще се радваме да ви информираме за подходящи възможности за пласиране.
