Produkttype	Teppeextraktor (kommersiell bruk)
Merke	Nilfisk
Modell	Viper CEX410
Løsningstankkapasitet	35 L (9 gal)
Maksimal vanntemperatur	50 °C (120 °F)
Strømkabellengde (skjøteledning medfølger)	15 m (50 fot)
Strømforsyning	Nettstrøm (jordet stikkontakt)
Tiltenkt bruk	Innendørs, rengjøring av tepper på hoteller, skoler, sykehus, fabrikker, butikker, kontorer
Hovedfunksjoner	Vann/vaskemiddelsprøyting, roterende børsting, suging av skittent vann
Inkluderte tilbehør	Sugesko, rullebørste, skjøteledning
Daglig vedlikehold	Tøm og skyll tankene, rengjør dyser, kontroller filtre og børste
Månedlig vedlikehold	Kontroller slitasje på børste, slanger og pakninger, smør hjulene, stram skruer
Sikkerhet	Jording påkrevd, ikke sug brannfarlige væsker, ikke bruk utendørs
Reparerbarhet	Reservedeler tilgjengelig via kundeservice; reparasjoner av godkjent verksted
Vekt	Omtrent 45 kg (estimert for en profesjonell ekstraktor)
Dimensjoner (L x B x H)	Omtrent 110 x 50 x 90 cm (estimert)

Ofte stilte spørsmål - Viper CEX410 NILFISK

Hvordan installere sugeskoen og rullebørsten?

For sugeskoen: plasser maskinen oppreist, løft sugeskoknappen, sett sugeskoen på sugerøret og slipp knappen. For børsten: vipp maskinen, sett inn den ene siden av børsten i holderen, trykk deretter den andre siden. Forsikre deg om at børsten roterer fritt.

Hvordan justere håndtakshøyden?

Hold justeringsknappen på håndtaket og drei den motsatt vei for å løsne. Juster håndtaket til ønsket posisjon, stram deretter knappen.

Hva gjør jeg hvis maskinen ikke suger ordentlig?

Kontroller pakningsringen på oppsamlingstanken, rengjør eller bytt den. Tøm oppsamlingstanken, forsikre deg om at sugerøret er riktig satt inn og ikke er skadet. Reduser rengjøringshastigheten om nødvendig.

Hvordan bruke det valgfrie håndverktøyet?

Koble den vanlige sugerøret fra kuppelen, sett inn sugerøret til håndverktøyet i stedet. Koble hurtigkoblingen på baksiden av maskinen. Slå på strømbryteren og pump/sugebryteren. Bruk verktøyets spak for å sprøyte, og sug deretter.

Hvordan tømme tankene?

For oppsamlingstanken: bruk tømmeslangen på tanken, åpne lokket og la det renne. For løsningstanken: koble fra slangekoblingen under maskinen og senk den ned for å tømme.

Hvorfor roterer ikke rullebørsten?

Kontroller at børstemotorbryteren er aktivert og at sikringen ikke har gått. Inspiser kileremmen og bytt den hvis den er slitt. Fjern fibre eller rusk som blokkerer børsten.

Hvordan rengjøre sprøytedysen?

Demonter dysen ved å dreie 90 grader, fjern O-ringen. Skyll med varmt vann (maks 50 °C) uten å bruke skarpe gjenstander. Sett tilbake O-ringen og dysen med horisontal justering.

Hva gjør jeg ved skumoppbygging i oppsamlingstanken?

Bruk en skumdempende løsning anbefalt av din forhandler. For mye skum kan hindre flottøren i å stoppe sugemotoren og skade denne.

Hvor finner jeg reservedeler til Viper CEX410?

Kontakt Nilfisk kundeservice eller en autorisert forhandler. Ha serienummeret og modellnummeret klart. Vanlige deler som børster, remmer og filtre er tilgjengelige.

Hvordan oppbevare maskinen etter bruk?

Tøm løsnings- og oppsamlingstankene. Rull strømkabelen rundt kroken eller håndtaksrøret. Oppbevar maskinen stående på et tørt sted med pedalen trykket ned for å heve børsten. Brett ned håndtaket for å spare plass.

BRUKSANVISNING Viper CEX410 NILFISK

Vi, Nilfisk erklærer herved under eget ansvar, at det ovennevnte produktet er i samsvar med følgende direktiver og standarder

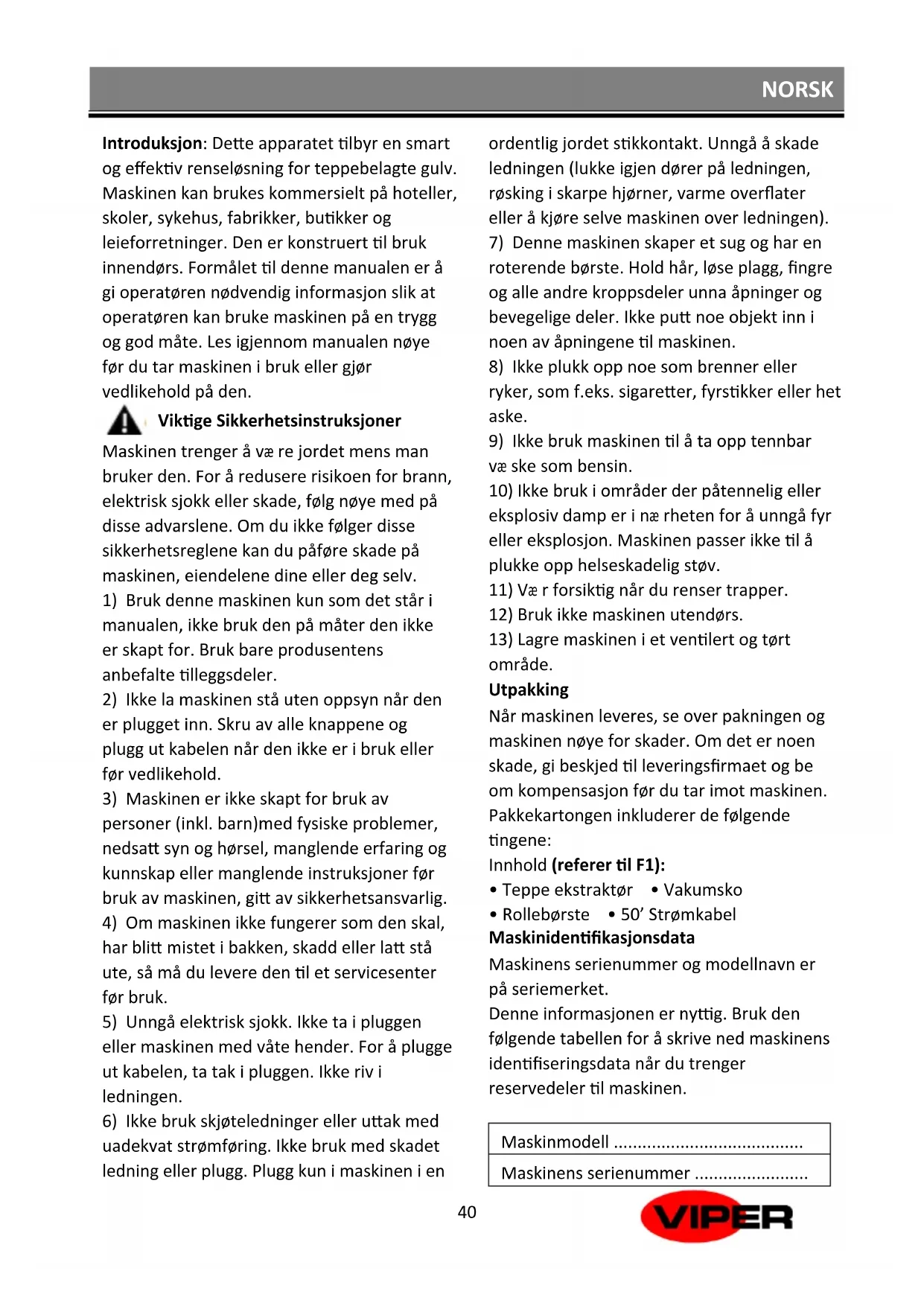

Introduksjon: Dette apparatet tilbyr en smart og effektiv renseløsning for teppebelagte gulv. Maskinen kan brukes kommersielt på hoteller, skoler, sykehus, fabrikker, butikker og leieforretninger. Den er konstruert til bruk innendørs. Formålet til denne manualen er å gi operatøren nødvendig informasjon slik at operatøren kan bruke maskinen på en trygg og god måte. Les igjennom manualen nøye før du tar maskinen i bruk eller gjør vedlikehold på den.

Viktige Sikkerhetsinstruksjoner

Maskinen trenger å væ re jordet mens man bruker den. For å redusere risikoen for brann, elektrisk sjokk eller skade, følg nøye med på disse advarslene. Om du ikke følger disse sikkerhetsreglene kan du påføre skade på maskinen, eiendelene dine eller deg selv.

1) Bruk denne maskinen kun som det står i manualen, ikke bruk den på måter den ikke er skapt for. Bruk bare produsentens anbefalte tilleggsdeler.

2) Ikke la maskinen stå uten oppsyn når den er plugget inn. Skru av alle knappene og plugg ut kabelen når den ikke er i bruk eller før vedlikehold.

3) Maskinen er ikke skapt for bruk av personer (inkl. barn) med fysiske problemer, nedsatt syn og hørsel, manglende erfaring og kunnskap eller manglende instruksjoner før bruk av maskinen, gitt av sikkerhetsansvarlig.

4) Om maskinen ikke fungerer som den skal, har blitt mistet i bakken, skadd eller latt stå ute, så må du levere den til et servicesenter før bruk.

5) Unngå elektrisk sjokk. Ikke ta i pluggen eller maskinen med våte hender. For å plugge ut kabelen, ta tak i pluggen. Ikke riv i ledningen.

6) Ikke bruk skjøteledninger eller uttak med uadekvat strømføring. Ikke bruk med skadet ledning eller plugg. Plugg kun i maskinen i en

ordentlig jordet stikkontakt. Unngå å skade ledningen (lukke igjen dører på ledningen, røsking i skarpe hjørner, varme overflater eller å kjøre selve maskinen over ledningen).

7) Denne maskinen skaper et sug og har en roterende børste. Hold hår, løse plagg, fingre og alle andre kroppsdeler unna åpninger og bevegelige deler. Ikke putt noe objekt inn i noen av åpningene til maskinen.

8) Ikke plukk opp noe som brenner eller ryker, som f.eks. sigaretter, fyrstikker eller het aske.

9) Ikke bruk maskinen til å ta opp tennbar væ ske som bensin.

10) Ikke bruk i områder der påtennelig eller eksplosiv damp er i næ rheten for å unngå fyr eller eksplosjon. Maskinen passer ikke til å plukke opp helseskadelig støv.

11) Væ r forsiktig når du renser trapper.

12) Bruk ikke maskinen utendørs.

Når maskinen leveres, se over pakningen og maskinen nøye for skader. Om det er noen skade, gi beskjed til leveringsfirmaet og be om kompensasjon før du tar imot maskinen. Pakkekartongen inkluderer de følgende tingene:

Innhold (referer til F1):

- Rollebørste - 50' Strømkabel

Maskinidentifikasjonsdata

Maskinens serienummer og modellnavn er på seriemerket.

Denne informasjonen er nyttig. Bruk den følgende tabellen for å skrive ned maskinens identifiseringsdata når du trenger reservedeler til maskinen.

Maskinmodell ....

Maskinens serienummer ....

Maskinens komponenter (Referer til side 2)

1. Spraymodusknapp 2. strømkabelkrok 3. strømledning 4. håndtakstube (rustfri) 5. løsningstank 6. bakhjul 7. maskinbase 8. Kickstand-pedal 9. basehøydejusteringsknapp 10. vakumskoknapp 11. vakumslangeinntak 12. dome 13. fylleport 14. viper logo 15. vakumsko 16. kontrollpanel 17. håndverktøy (valgfri) 18. håndverktøy sprayknapp 19. håndverktøyets hurtigkobling 20. håndtak 21. vakumslange til håndverktøyet 22. kabelklemme 23. basepanel 24. justeringsknapp til håndtaket 25. slangeklemme 26. tubekobling 27. syntube 28. vakumslange 29. recovery tank dreneringsslange 30. hurtigkobling 31. løsningsfilter 32. skaft 33. "kickstand" maskinholder 34. base til munnstykket 35. spraymunnstykke 36. plate 37. "kickstand" mutter 38. maskinbolt 39. rullebørste 40. holder til rullebørste 41. recovery tank mottaker 42. recovery tank 43. lokk til flytefilter 44. flytelokk 45. skumfilter 46. flytefilterholder 47. V-belte lokk.

Vakumsko og rullebørsteinstallasjon Vakumsko installasjon (referer til F2)

1) Først må du sette maskinen rett på gulvet.
2) Løft opp vakumskoknappen.
3) Sett inn vakumskoen på sugeslangen og monteringsbasen i riktig posisjon.
4) Slipp vakumskoknappen.
5) Dra tilbake vakumskoen. Om den ikke beveger seg er installasjonen komplett.

Rullebørsteinstallasjon (referer til F3):

1) Sett maskinen på siden.
2) Installer en side av rullebørsten med lokaliseringsåpningen for å holde bæ restativet, og press inn den andre siden til rullebørsteholderen. Tips: Først, klem en av sidene til børsten og pass på at enden som er ruglete har blitt installert på plass, for å så

deretter installere den andre siden.

3) Om rullebørster roteter uten problemer, er installasjonen komplett.

Håndtaksretning og vakumsko / justering av rullebørstens høyde og

håndtaksretningsjustering (referer til F4)

1) Apparatet kan justere høyden på håndtaket ut ifra størrelsen på personen som bruker den.
2) Å holde håndtaksjusteringsknappen og rotere den i motsatt retning vil løsne håndtaket.
3) Juster håndtaket til riktig posisjon for deg og stram til knappen.

Vakumsko/rullebørste justering

Når maskinen jobber på forskjellige tepper eller om rullebørsten har en viss bruksskade, så kan operatører forbedreytelsen ved å justere høyden til vakumskoen og rullebørsten (referer til F5)..

1) Maskinhastighetsmerket (0 → MAX indikerer maskinens hastighef fra langsom til rask).
2) Rullebørstens trykkmerke (- → + Indikerer at trykket på børsten blir høyere).
3) Vakumskoknappen. Å holde vakumskoens knapp og rotere den i samme rening beveger vakumskoen opp eller ned.

Kontrollpanel (referer til F6)

1. Av og på-knapp 2. Vannpumpeknapp
2. Knapp til vakumpumpen 4. Sikring for rullebørstens motor 5. Sikring for vakum motoren.

Maskinoperasjon

Før du opererer

1) Se at strømkabelen og ekstensjonskabelen ikke er skadd. Bytt kabelom det er skade.
2) Støvsug området som skal bli renset for å fjerne mest mulig støv og annet før du bruker maskinen til å rense.

Operasjon

1) Ved bruk av en slange eller bøtte, fyll opp løsningstanken med varmt vann. (Maks 50C/120F, kapasitet 9. gal/ 35L).
2) Legg til såpen vi anbefaler.
3) Koble til strømkabelen som du fikk med.
4) Plugg den deretter inn i en jordet stikkontakt.
5) For å starte rengjøringen, trykk på spraymodusknappen og dra maskinen bakover. (Maskinen vil kun spraye når pumpeknappen er trykket).
6) Slipp sprayknappen ved slutten av stien din og fortsett å dra maskinen bakover for å rense opp overflødig løsning.
7) Tipp maskinen bak på transporthjulene og dytt den deretter fremover for å starte på neste sti.

Rengjøringstips:

1) Dra den over overflaten i overlappende stier.
2) La såpeløsningen ligge i 5 til 10 minutter på steder med mange flekker og gjenta flere ganger.
3) Jobb vekk fra strømuttaket og kabelen for å unngå skade på den.
4) Sjekk kontinuerlig etter oppbygging av såpeskum i recovery tanken. (Notis: For mye skum vil ikke aktivere avstengingen til floats og kan skade sugemotoren.)
5) Om børsten stopper å spinne, så kan det vå re noe som ligger i veien til børsten. Plugg ut strømkabelen, sjekkbørsten og fjern det som ligger i veien.
6) Når recovery-tanken er full, eller løsningstanken er tom, så må du tømme recovery-tanken. ( )

Operasjon med tillegsverktøy (Kun anbefalte/autoriserte deler og tillegg skal brukes).

En valgfri håndverktøy kan legges til for å rense trapper.

Operasjon med håndverktøyet (referer til F7):

1) Koble fra den normale vakumslangen ut av kroppen.
2) Sett inn tillegsvakumslangen i hullet istedenfor den normale slangen.
3) Koble til tillegget med en quick connector bak på maskinen.
4) Skru på av/på knappen og vakum-motoren/vannpumpeknappen.
5) Bruk løftearmen på håndverktøyet for å sprate løsningen.
6) Når rengjøringen er over, skru av vannpumpen/vakum-motoren og trykk på knappen 3 ganger for å sende ut vannet fra løsningsrørene.

Avskruing

1) Skru av maskinen, plugg ut og fjern strømkabelen.
2) Tøm recovery tanken og løsningstanken. (se Dreneringstanker)

Tømming av tankene

Tømming av recovery tanken (referer til F8):

1) Flytt maskinen til en passelig dreneringslokasjon. (Vennligst tenk på miljøet)
2) Hold dreneringsslangen til recovery tanken og senk den over utslaget. Åpne lokket for å drenere.
3) Sett i dreneringsslangen i maskinen.

Tømming av løsningstanken (refer til F9)

1) Flytt maskinen til en dreneringslokasjon. (Tenk på miljøet)
2) Koble fra slangen og senk slangen for å tømme løsningstanken.
3) Koble deretter slangen tilbake I maskinen.

Maskinvedlikehold

Advarsel: For å unngå rikiso for

elektrisk sjokk, vennligst påse at maskinen alltid er plugget ut før vedlikehjold eller reparasjonsarbeid.

For å sikre at maskinen yter bra og for å forlenge livet dens, vennligst følg disse vedlikeholdsprosedyrene.

Daglig Vedlikehold

1) Drener og rens recoverytanken og løsningstanken.
2) Sjekk kjappe koblinger og munnstykker. Rens om nødvendig (Notis: aldri bruk et spisst objekt til å rense munnstykkene, bare rens dem med varmt vann) (referer til F10).
3) Fjern flytefilteret fra recoverytanken og rens den med vann (referer til F11).
4) Sjekk fylleportens filter og rens den med vann (referer til F12).
5) Sjekk at vannpumpefilteret under maskinen og rens den med vann (referer til F13).
6) Sjekk rulelbørsten og fjern smårusk eller teppefibre.

Advarsel: Skru av maskinen og koble fra strømledningen før du sjekker rullebørsten

7) Sjekk vakumskoen og fjern smårusk eller teppefibre.

8) Rens maskinen etter bruk.

9) Sjekk strømkabelen, skjøteledningen og slangene for skade før du bruker maskinen.

Månedlig vedlikehold

1) Sjekk om rullebørsten har blitt skadd. Bytt den om nødvendig.
2) Sjekk slanger og forseglinger for skade. Bytt om nødvendig.
3) Sjekk maskinen for vannlekkasje.
4) Smør hjulene.
5) Sjekk maskinen for løse eller manglende muttere, skruer eller lignende og bytt om

nødvendig.

6) Sjekk v-beltet for slitasje og bytt om nødvendig.

Installasjon av munnstykket (referer til F14).

1. Munnstykke base 2. Gummiring
2. Spraytupp munnstykke
   Etter munnstykket er renset, så trenger munnstykket åinstalleres på basen. Først, installer gummiringen I riktig posisjon, deretter press ned og roter munnstykket 90 grader mens du setter munnstykket I en horisontal posisjon. Deretter er installasjonen ferdig.

Oppbevaring

Oppbevaring av strømledningen

1) Bind strømledningen med kabelbinding og oppbevar den på kabelkroken (referer til F15).
2) Strømledningen kan også snurres rundt håndtakstuben (referer til F16).

Maskinoppbevaring

Notis: tøm recovery tanken og løsningstanken før du oppbevarer maskinen for å holde tankene friske, eller om det blir frost. Maskinen skal kun oppbevares innendørs

1) Oppbevar maskinen I en oppreist posisjon I et tørst område og trykk inn pedalen for å unngå at rullebørsten er på gulvet (referer til F17).
2) Fold håndtaket mot enden av maskinen for å redusere oppbevaringsplass (referer til F18).
3) Fjern recovery tankens dome for å få luftsirkulering.
Tekniske spesifikasjoner referer til F20 Maskinmaterialkomposisjon og resirkuleringsevnt referer til F21

Notis: Ta ut pluggene før du gjør noe vedlikehold på maskinen

Om problemene dine ikke nevnes i denne tabellen, eller om maskinen fremdeles ikke fungerer ordentlig, anbefales du å ta kontakt med autorisert kundeservice.

Problem	Løsning
Maskinen virker ikke	Plugg i strømledningen
	Prøv en alternativ strømledning
Vakummotoren virker ikke	Skru på vakummotoren
	Restart vakummotorens beskyttelses-sikring (sikring) på kontrollpanelet
Rullebørstens motor virker ikke	Skru på knappen til rullebørsten
	Restart rullebørstemotorens beskyttelses-sikring (sikring) på kontrollpanelet
Dårlig vakumytelse	Sjekk forseglingsringen I recovery tanken, rens eller bytt om nødvendig
	Drener recovery tanken
	Sikre at vakumslangen er på plass
	Sjekk vakumslangen for skade og bytt om nødvendig
	Sakk ned på renseoperasjonen
Ingen vannspray fra munnstykket	Fyll opp løsningstanken
	Skru på vannpumpen
	Rens munnstykket i varmt vann (maks 120° F/50°C)
	Rens eller bytt filteret under maskinen
Rullebørsten virker ikke	Skru på rullebørstemotoren
	Sjekk V-beltet for skade og erstatt om nødvendig
	Sjekk at rullebørsten er satt sammen ordentlig
	Sjekk rullebørsten for teppefibre, tråder eller annet som hindrer rotasjonen.

Disposisjon:

Utstyr merket med symbolet for krysset kasse viser at elektrisk og elektronisk utstyr ikke skal kastes sammen med uavhengig husholdningsavfall. For å unngå negative virkninger på menneskers helse og miljøet må utstyret samles inn separat ved de utpekte innsamling spunktene.Brukere av elektrisk og elektronisk husholdningsutstyr må bruke kommunale innsamlingsordninger. Væ r oppmerksom på at kommersielt brukt elektrisk og elektronisk utstyr, må ikke avhendes via kommunale innkrevingsordninger. Vi vil gjerne informere deg

om passende avhendingsalternativer.

For at maskinen fortsæ tter med at fungere optimalt og for at forlæ nge levetiden, skal
