Viper CAR275 - Pölynimuri NILFISK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Imuri
Merkki	Nilfisk
Malli	Viper CAR275
Käyttötarkoitus	Autojen ja sisätilojen puhdistus
Virtalähde	Verkkovirta 220-240 V, 50-60 Hz
Teho	1200 W
Säiliön tilavuus	15 L
Suodatintyyppi	Pestävä patruunasuodatin
Melutaso	70 dB(A)
Paino	6,5 kg
Mitat (P x L x K)	40 x 35 x 50 cm
Johdon pituus	8 m
Letkun pituus	2,5 m
Mukana tulevat lisävarusteet	Istuinsuutin, lakkasuutin, pyöreä harja
Huolto	Suodattimen ja säiliön säännöllinen puhdistus
Turvallisuus	Lämpösuoja, automaattinen sammutus ylikuumenemisen sattuessa
Standardit	CE, RoHS
Varaosat	Saatavana Nilfiskiltä tai valtuutetuilta jälleenmyyjiltä
Korjattavuus	Korjattavuusindeksi: 7,5/10
Käyttöohjeen kielet	Ranska, englanti, saksa ja 20 muuta kieltä

Usein kysytyt kysymykset - Viper CAR275 NILFISK

Kuinka käyttää Viper CAR275 -imuria autoni puhdistamiseen?

Kytke laite, valitse sopiva lisävaruste (istuinsuutin, lakkasuutin, pyöreä harja) ja imuroi pinnat. Varo tukkia letkua.

Mikä on Viper CAR275 -imurin teho?

Nimellisteho on 1200 W, tarjoten tehokkaan imutehon auton sisätiloihin.

Kuinka puhdistaa imurin suodatin?

Patruunasuodatin on pestävä haalealla vedellä. Anna sen kuivua täysin ennen uudelleen asentamista. Puhdista se kuukausittain tai käytön mukaan.

Mitä tehdä, jos imuri sammuu yhtäkkiä?

Sammuminen voi johtua ylikuumenemisesta. Anna laitteen jäähtyä 30 minuuttia ennen uudelleenkäynnistystä. Tarkista myös, ettei säiliö ole täynnä.

Voinko käyttää imuria nesteiden imurointiin?

Ei, Viper CAR275 on suunniteltu vain kuivapuhdistukseen. Nesteiden imurointi voi vahingoittaa laitetta.

Kuinka vaihtaa pölypussi?

Malli CAR275 käyttää pussitonta säiliötä. Tyhjennä säiliö, kun se on täynnä, ja puhdista se kostealla liinalla.

Mistä löydän varaosia imurille?

Varaosia on saatavilla Nilfiskiltä tai valtuutetuilta jälleenmyyjiltä. Katso virallinen verkkosivusto tai ota yhteyttä asiakaspalveluun.

Mikä on Viper CAR275 -imurin takuu?

Vakiotakuu on 2 vuotta. Säilytä kuitti ja noudata käyttöehtoja takuun hyödyntämiseksi.

Kuinka saan käyttöohjeen ranskaksi?

Ranskankielinen käyttöohje on ladattavissa ilmaiseksi sivustolta notice-facile.com. Voit myös pyytää käännöstä sähköpostitse.

Onko melutaso korkea?

Melutaso on noin 70 dB(A), mikä on verrattavissa tavalliseen imuriin. Käytä sitä hyvin tuuletetussa tilassa.

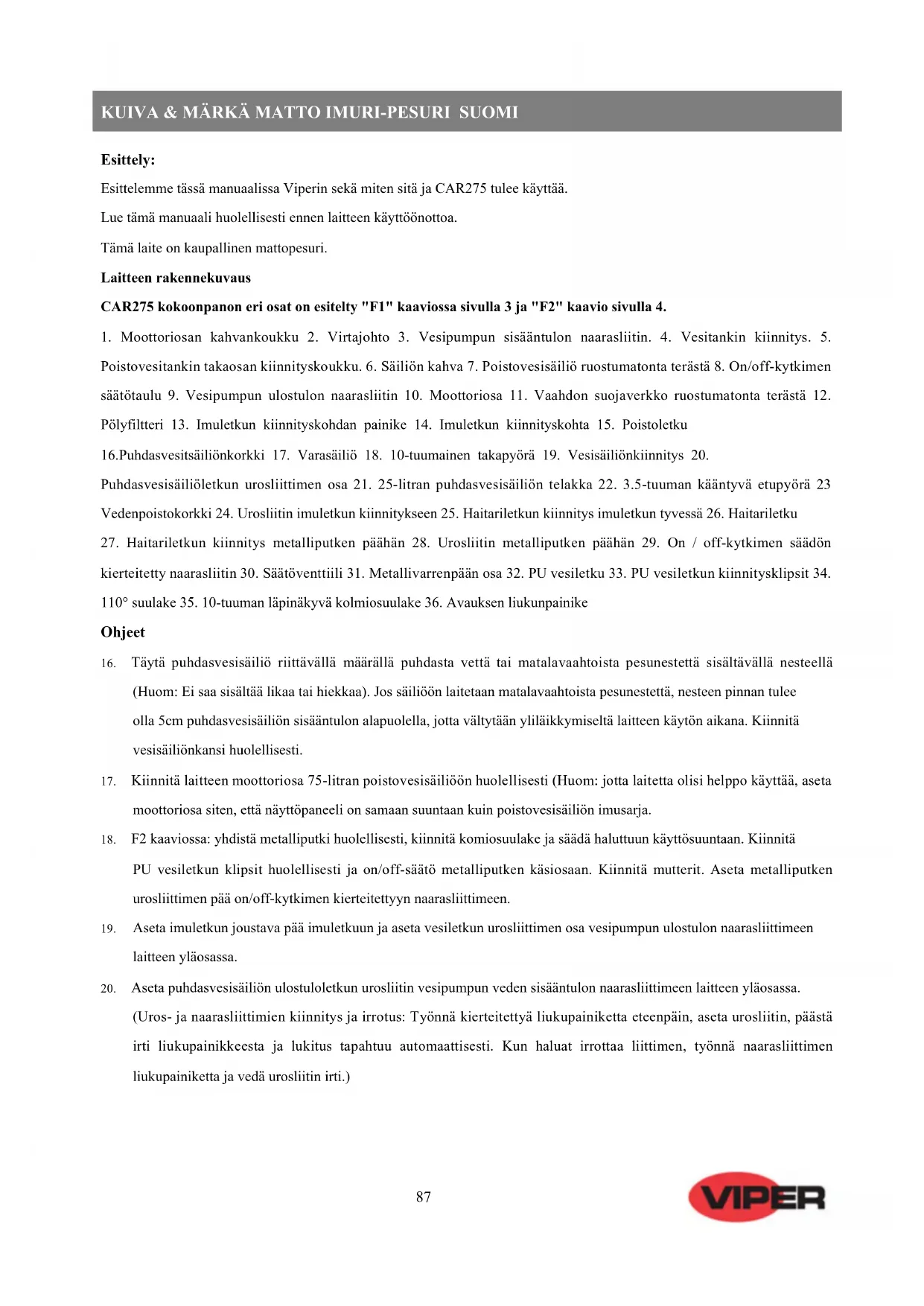

KÄYTTÖOHJE Viper CAR275 NILFISK

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti

Suomi Käyttöohjeet.... 3-6.87-90

Esittelemme tässä manuaalissa Viperin sekä miten sitä ja CAR275 tulee käyttää.

Lue tämä manuaali huolellisesti ennen laitteen käyttöönottoa.

Tämä laite on kaupallinen mattopesuri.

Laitteen rakennekuvaus

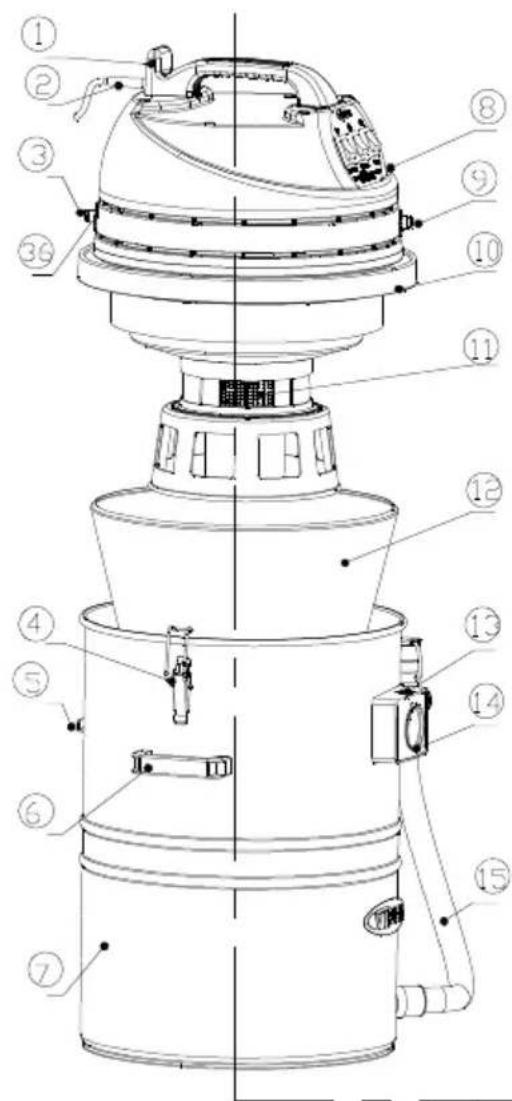

CAR275 kokoonpanon eri osat on esitelty "F1" kaaviossa sivulla 3 ja "F2" kaavio sivulla 4.

1. Moottoriosan kahvankoukku 2. Virtajohto 3. Vesipumpun sisääntulon naarasliitin. 4. Vesitankin kiinnitys. 5. Poistovesitankin takaosan kiinnityskoukku. 6. Säiliön kahva 7. Poistovesisäiliö ruostumatonta terästä 8. On/off-kytkimen säätötaulu 9. Vesipumpun ulostulon naarasliitin 10. Moottoriosa 11. Vaahdon suojaverkko ruostumatonta terästä 12. Pölyfilteri 13. Imuletkun kiinnityskohdan painike 14. Imuletkun kiinnityskohta 15. Poistoletku

2. Puhdasvesitsäiliönkorkki 17. Varasäiliö 18. 10-tuumainen takapyörä 19. Vesisäiliönkiinnitys 20.

Puhdasvesisäiliöletkun urosliittimen osa 21. 25-litran puhdasvesisäiliön telakka 22. 3.5-tuuman kääntyvä etupyörä 23 Vedenpoistokorkki 24. Urosliitin imuletkun kiinnitykseen 25. Haitariletkun kiinnitys imuletkun tyvessä 26. Haitariletku

1. Haitariletkun kiinnitys metalliputken päähän 28. Urosliitin metalliputken päähän 29. On / off-kytkimen säädön kiertetetty naarasliitin 30. Säätöventtiili 31. Metallivarrenpään osa 32. PU vesiletku 33. PU vesiletkun kiinnitysklipsit 34. 110° suulake 35. 10-tuuman läpinäkyvä kolmiosuulake 36. Avauksen liukunpainike

Ohjeet

1. Täytä puhdasvesisäiliö riittävällä määrällä puhdasta vettä tai matalavaahtoista pesunestettä sisältävällä nesteellä (Huom: Ei saa sisältää likaa tai hickkaa). Jos säiliöön laitetaan matalavaahtoista pesunestettä, nesteen pinnan tulcc olla 5cm puhdasvesisäiliön sisääntulon alapuolella, jotta vältytään yiläikkymiseltä laitteen käytön aikana. Kiinnitä vesisäiliönkansi huolellisesti.

2. Kiinnitä laitteen moottoriosa 75-litran poistovesisäiliöön huolellisesti (Huom: jotta laitetta olisi helppo käyttää, aseta moottoriosa siten, että näyttöpaneeli on samaan suuntaan kuin poistovesisäiliön imusarja.

3. F2 kaaviossa: yhdistä metalliputki huolellisesti, kiinnitä komiosuulake ja säädä haluttuun käyttösuuntaan. Kiinnitä PU vesiletkun klipsit huolellisesti ja on/off-säätö metalliputken käsiosaan. Kiinnitä mutterit. Aseta metalliputken urosliittimen pää on/off-kytkimen kierteitettyyn naarasliittimeen.

4. Aseta imuletkun joustava pää imuletkuun ja aseta vesiletkun urosliittimen osa vesipumpun ulostulon naarasliittimeen laitteen yläosassa.

5. Aseta puhdasvesisäiliön ulostuloletkun urosliitin vesipumpun veden sisääntulon naarasliittimeen laitteen yläosassa. (Uros- ja naarasliittimien kiinnitys ja irrotus: Työnnä kierteitettyä liukupainiketta eteenpäin, aseta urosliitin, päästä irti liukupainikkeesta ja lukitus tapahtuu automaattisesti. Kun haluat irrottaa liittimen, työnnä naarasliittimen liukupainiketta ja vedä urosliitin irti.)

6. Kun olet yhdistänyt osat kaavio F3 mukaan, kytke virtalähteeseen, käännä punainen imumoottorinkytkin päälle ja imuroi kaikki roskat ennen pesun suorittamista:

Huomioitavaa: Kun matonpesuun ei käytetä vettä tai kun puhdasvesisäiliö on tyhjillään, älä käännä vihreää vesipumpunkytkintä päälle, sillä silloin vesipumppu toimii turhaan.

1. Kytke virta, käännä punainen imumoottorinkytkin ja vihreä vesipumpun käyttökytkin päälle ja pitele säätöventtiiliä käsin. Matto on nyt valmis puhdistusta sekä veden ja kosteuden poistoa varten. (Tällä laitteella on voimakas imukapasiteetti ja sen kuivatusaste on noin 90%). Puhdistuksen jälkeen maton voi kuivata perinteisellä tavalla.

Kaksi punaista on/off "MOOTTORI 1" ja "MOOTTORI 2"kytkintä laitteen moottoriosassa, jotka näkyvät F5 kaaviossa, ovat on/off – imumoottorin säätökytkimiä joilla säädetään laitteen imutehoa. Vihreä on/off "PUMPPU"- kytkimellä säädentään vesipumppua.

Tällä laitteella voidaan puhdistaa kaiken laatuisia mattoja, kuten esim. villa, syntetisiä, nailon, kasvikutumattoja ja kudottuja villapeittoja sekä pitkä- ja lyhytnukkaisia villapeittoja. Puhdistus saattaa pehmentää mattomateriaaleja, palauttaa mattojen kimmoisuuden ja ryhdin sekä pidentää hangattujen ja pestyjen mattojen kestoa.

Laite käyttää ruostumattomasta teräksestä valmistettua vaahdonsuojaverkkoa, jottci vaahtoa pääse laitteen moottoriosaan käytön aikana. Jos vaahtoa tulce liikaa, suosittelemme vaahtoa liuottavia sckä matalavaahtoisia aincita.

Huom: Älä käytä kuumaa vettä mattojen puhdistamiseen. Saat paremman tuloksen käyttämällä haaleaa vettä, erityisesti suhteellisen kylmissä olotiloissa. Älä koskaan käytä yli 40 ° C asteen vettä.

Jos laitteen säiliö on täytetty liian täyteen, nousee kelluke ja sulkee moottoriosan ilmanottoaukon, jolloin laite ei pysty imemään vettä normaalisti ja cikä suulakkeesta tulevaa vettä pystytä imemään läpinäkyvän kolmiosuulakkeen läpi. Laitteen ääni saattaa yhtäkkiä muuttua kovaksi. Siinä tapauksessa sammuta virta, avaa poistovesiletku ja tyhjennä likavesi säiliöstä.

Varmista, että kaikki likavesi on poistunut säiliöstä. Tyhjennä puhdasvesisäiliössä oleva vesi laitteen pohjassa olevan venttiilin kautta. Puhdista laite kuivalla pyyhkeellä ja aseta kahvan koukussa oleva virtajohto takaisin paikoilleen.

Takuuseen liittyvät ehdot

Jos 6kk sisällä ostopäivästä huomaat vian Viper tuotteessasi, joka ei ole aiheutunut sen väärinkäytöstä, (ostokuitin päivämäärästä) ja, kun yrityksemme toteaa asian todenperäisyyden, laite korjataan ilman veloitusta tai osat vaihdetaan (paitsi riskialttiit osat). Scuraavat chdot civät kuulu takuun piiriin:

1. Virheellisestä käytöstä johtuvat vauriot;
2. Jos laitetta on peukaloitu tai muunneltu;
3. Itse aiheutetut viat ja/tai ulkoiset vauriot.

Laitteen laatuun tai toimintaan liittyvät tiedustelut voit osoittaa jakelu- ja myyntikeskuksiemme huolto-osastolle.

Huelto ja ylläpito

Huomioitavaa: Ennen huoltotoimenpiteiden suorittamista, varmista että virtapistoke on irrotettu virtualähteestä.

KUIVA & MÄRKÄ MATTO IMURI-PESURI SUOMI

1. Varmista että virtajohto on chyt.
2. Puhdista laite käytön jälkeen. Varmista että poistovesisäiliö on tyhjä ja puhdas. Poista kaikki jäljellä oleva vesi puhdasvesisäiliöstä.
3. Tomuta pölyfilteri kunnolla imuroimisen jälkeen.
4. Jotta pumpun vedenpaine pysyy hyvänä, irrota ja puhdista tulokohdan filteristä sitä tukkivat aineet sekä suulakkeen filteri säännöllisesti.
5. Ruostumatonta terästä oleva vaahdonestoverkko tulee puhdistaa säännöllisesti kaikesta villa ym.nukasta, joka voi haitata laitteen imukykyä.
6. Pölypussin ja pölyfiltterin puhdistamisen jälkeen niiden tulce olla täysin kuivia ennen uudelleen käyttöönottoa.
7. Moottorin hiiliharjat tulee vaihtaa, jos ne vaurioituvat liiallisesta käytöstä.
8. Varmista että käyttövolttimäärä on yhteensopiva laitteen etiketin merkintöjen kanssa.
9. Jos virtajohto on vaurioitunut, vaihdata sen huoltoliikkeessä vahinkojen välttämiseksi.

Varoitus

Sähkölaitteiden käytössä on turvallisuudesta huolehdittava jatkuvasti. Laitteen turvallisen käytön varmistamiseksi, on se huollettava säännöllisesti.

Yrityksemme ei ota vastuuta vahingoista, jotka aiheutuvat laitteen puutteellisesta huollosta tai viallisten osien vaihtamisen laiminlyönnistä.

Scuraavia aineita ei saa käyttää laitteen kanssa:

Haitallisia jauheita, polttavia aineita (esimerkiksi: palava savuke, kuuma tuhka, syttyvät nesteet (bensiini, liuottimet, hapot ja emäksiset syövyttävät nesteet), syttyviä jauheita (esimerkiksi: magnesiumin ja alumiinin jauheet)

Virtajohto

Jollei töpseli ja seinäpistoke ole yhteensopivat, vaihdata laitteeseen sopiva pistoke valtuutetussa huoltoliikkeessä tai sähköasentajalla.

Osia ja lisävarusteita voidaan vaihtaa ilman erillistä ilmoitusta.

Piirin kytkentäkaavio

Katso "Figure 1" piirin kytkentäkaavio sivulla 6.

Tuotteen teknisettiedot

Katso "Form 1" teknisettiedot.

CAR275 Teknisettiedot (Lomake 1)

Volttimäärä(V) 220~240
Taajuus(Hz) 50/60
Tcho(W) 2000
Imuteho(mmH _2 O) 2005
Ilmanvirtaus(ltr/min) 3115
Melutaso(dBA) 78
Poistovesisäiliön kapasiteetti (L) 75
Puhdasvesisäiliön kapasiteetti (L) 25
Käyttösäde(m) 14m
Virtajohdon pituus(m) 10m
