NÁVOD NA OBSLUHU Viper CAR275 NILFISK

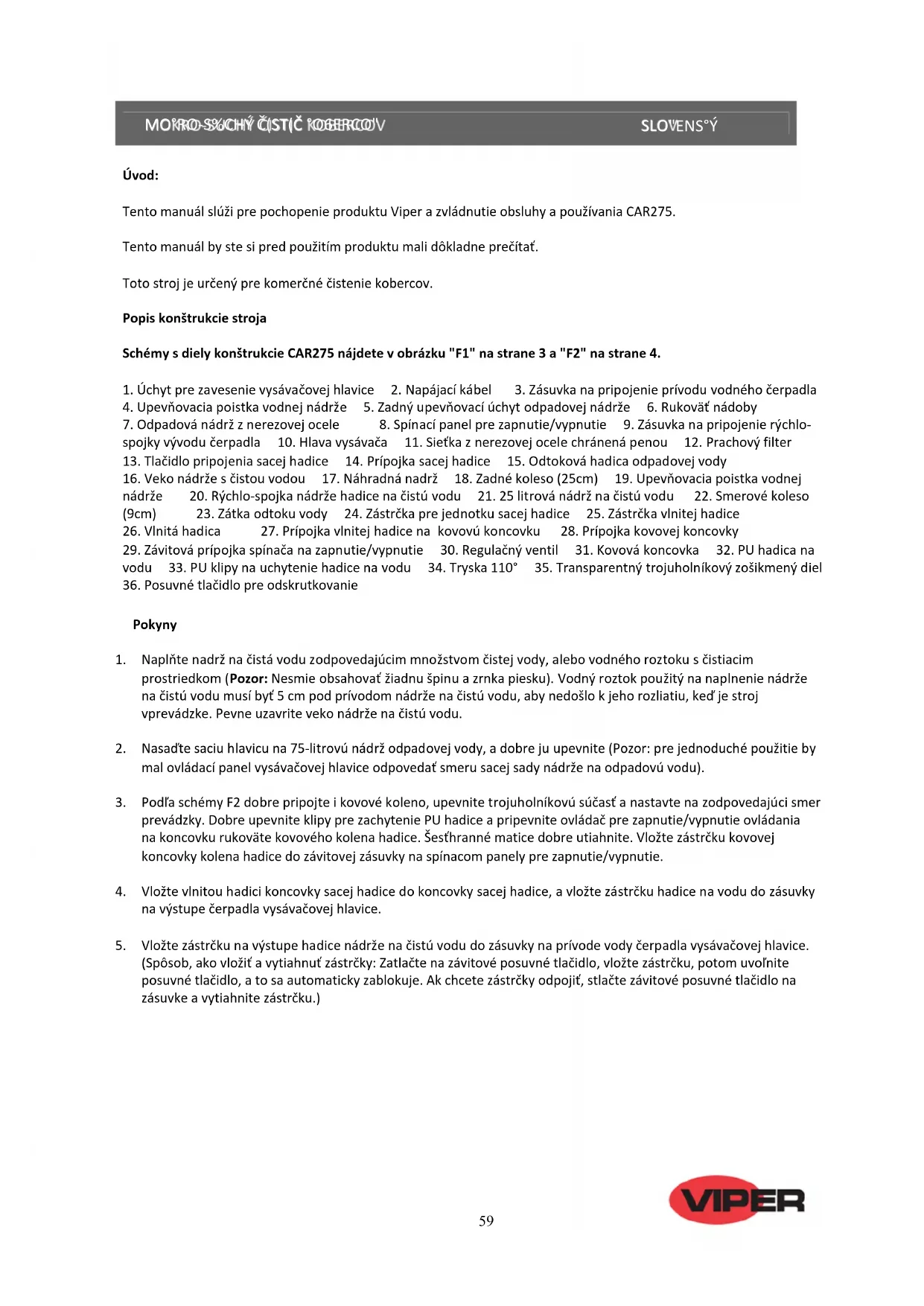

Úvod: Tento manuál slúži pre pochopenie produktu Viper a zvládnutie obsluhy a používania CAR275. Tento manuál by ste si pred použitím produktu mali dôkladne prečítať. Toto stroj je určený pre komerčné čistenie kobercov. Popis konštrukcie stroja Schémy s diely konštrukcie CAR275 nájdete v obrázku "F1" na strane 3 a "F2" na strane 4.

1. Úchyt pre zavesenie vysávačovej hlavice 2. Napájací kábel 3. Zásuvka na pripojenie prívodu vodného čerpadla

4. Upevňovacia poistka vodnej nádrže 5. Zadný upevňovací úchyt odpadovej nádrže 6. Rukoväť nádoby

7. Odpadová nádrž z nerezovej ocele 8. Spínací panel pre zapnutie/vypnutie 9. Zásuvka na pripojenie rýchlo-

26. Vlnitá hadica 27. Prípojka vlnitej hadice na kovovú koncovku 28. Prípojka kovovej koncovky

29. Závitová prípojka spínača na zapnutie/vypnutie 30. Regulačný ventil 31. Kovová koncovka 32. PU hadica na

vodu 33. PU klipy na uchytenie hadice na vodu 34. Tryska 110° 35. Transparentný trojuholníkový zošikmený diel

1. Naplňte nadrž na čistá vodu zodpovedajúcim množstvom čistej vody, alebo vodného roztoku s čistiacim

prostriedkom (Pozor: Nesmie obsahovať žiadnu špinu a zrnka piesku). Vodný roztok použitý na naplnenie nádrže na čistú vodu musí byť 5 cm pod prívodom nádrže na čistú vodu, aby nedošlo k jeho rozliatiu, keď je stroj vprevádzke. Pevne uzavrite veko nádrže na čistú vodu.

2. Nasaďte saciu hlavicu na 75-litrovú nádrž odpadovej vody, a dobre ju upevnite (Pozor: pre jednoduché použitie by

mal ovládací panel vysávačovej hlavice odpovedať smeru sacej sady nádrže na odpadovú vodu).

3. Podľa schémy F2 dobre pripojte i kovové koleno, upevnite trojuholníkovú súčasť a nastavte na zodpovedajúci smer

prevádzky. Dobre upevnite klipy pre zachytenie PU hadice a pripevnite ovládač pre zapnutie/vypnutie ovládania na koncovku rukoväte kovového kolena hadice. Šesťhranné matice dobre utiahnite. Vložte zástrčku kovovej koncovky kolena hadice do závitovej zásuvky na spínacom panely pre zapnutie/vypnutie.

(Spôsob, ako vložiť a vytiahnuť zástrčky: Zatlačte na závitové posuvné tlačidlo, vložte zástrčku, potom uvoľnite posuvné tlačidlo, a to sa automaticky zablokuje. Ak chcete zástrčky odpojiť, stlačte závitové posuvné tlačidlo na zásuvke a vytiahnite zástrčku.)

SLOVENSKÝPozor: Pri čistení kobercov nepoužívajte vodu s vysokou teplotou. Lepšie výsledky dosiahnete použitím vlažnej vody, a

čerpadla, a použite stroj na vysávanie: Pozor: Ak na čistenie kobercov nie je potrebná voda, alebo ak je nadrž na čistú vodu prázdna, nezapínajte zelený spínač vodného čerpadla. V opačnom prípade bude funkcia vodného čerpadla zbytočná.

7. Pripojte napájanie, zapnite červený spínač sacieho čerpadla a zelený spínač vodného čerpadla, a rukou podržte

regulačný ventil. Koberec je teraz pripravený na čistenie a na extrakciu vody a vlhkosti. (Tento stroj ma vysokú kapacitu vysávania a miera dehydratácie je asi 90%). Po čistení môže byt koberec vysušený vzduchom. Dva červené spínače pre zapnutie/vypnutie "MOTOR 1" a "MOTOR 2" na panely vysávačovej hlavice podľa schémy F5 slúžia ako regulačné spínače na zapnutie/vypnutie sacieho motora pre sací podtlak. Zelený spínač pre zapnutie/vypnutie "PUMP" je regulačný spínač vodného čerpadla. Tento stroj môže čistiť koberce akejkoľvek kvality, ako je čistá vlna, syntetické vlákna, nylón, rastlinné vlákna, tkané vlnené prikrývky a vlnené deky s dlhým a krátkym vlasom. Môže zmäkčiť vlákna kobercov, obnoviť nadýchanosť kobercov a predĺžiť životnosť trených a vyčistených kobercov. Tento stroj používa sieťku z nerezovej ocele chránenú penou tak, že sa počas prevádzky do hlavice nedostane žiadna pena. Ak sa vytvorí nadmerné množstvo peny, odporúča sa pridať prostriedok na rozpúšťanie peny. to najmä v relatívne chladných oblastiach. Nikdy nepoužívajte vodu s teplotou vyššou ako 40°C. Keď bude nádrž úplne naplnená vodou, plavákový ventil zablokuje prívod vzduchu hlavice. Vtedy stroj nemusí nasávať vodu normálnym spôsobom, a voda uvoľnená z trysky sa nemusí nasať cez priehľadný trojuholníkový diel. Hluk môže náhle zosilnieť. V takom prípade vypnite napájanie, presuňte prístroj k miestu pre vypúšťanie vody, otvorte odtokovú hadicu na vyprázdnenie nádrže špinavej vody. Po dokončení sa uistite, že v nádrži odpadovej vody nezostala žiadna špinavá voda. Nepoužitú vodu v nádrži s čistou vodou by ste mali vypustiť cez vývod na jednotke. Na čistenie vonkajších časti stroja použite suchú handru, a vráťte napájací kábel na úchyt rukoväti hlavice. Podmienky záruky Ak je akýkoľvek výrobok spoločnosti Viper používaný po dobu pol roka (od dátumu nákupu uvedeného na faktúre), a ak je zistená porucha vplyvom iného ako nesprávneho zaobchádzania zo strany používateľa, a ak ju naša spoločnosť uzná za oprávnený nárok, bude stroj opravený zadarmo alebo budú jeho časti vymenené (s výnimkou citlivých častí). Nasledujúce podmienky však nie sú pokryté zárukou:

1. Poškodenie výrobku spôsobené nesprávnym použitím;

2. Svojvoľne prevedené úpravy alebo zmeny na stroj a z nich plynúce škody;

3. Závady spôsobené nesprávnym používaním a/alebo úpravami vzhľadu stroja

Pre otázky ohľadom kvality alebo prevádzky produktu včas kontaktujte servisné oddelenie našej distribúcie a predajných centier.

3. Po ukončení vysávania je potrebné vyčistiť prachový filter.

4. Pre zabezpečenie dobrého tlaku vody v čerpadle je treba pravidelne vybrať filter pri vypusti a filter pri tryske a

odstrániť nečistoty, ktoré by mohli filtre upchať.

5. Sitko z nerezovej ocele chránené penou by ste mali pravidelne čistiť od chumáčov vlny, aby nedošlo k obmedzeniu

6. Po vyčistení je treba prachový sáčok a prachový filter nechať úplne vysušiť, aby sa mohli znovu použiť.

7. Motorový uhlíkový kartáč je treba pri jeho poškodení vplyvom nadmerného používania vymeniť.

8. Uistite sa, že používané napätie sa zhoduje s napätím vyznačeným na štítku stroja.

9. Ak je napájací kábel poškodený, je treba kontaktovať popredajný servis ohľadne jeho náhrady, aby nedošlo k ujme

na zdraví. Varovanie Pri práci s elektrickým prístrojom musia byť za každých okolností dodržané bezpečnostné pravidlá. Za účelom zabezpečenia bezpečnej prevádzky stroja, je nutné aby ste dodržiavali pokyny pre pravidelné čistenie a údržbu. Naša spoločnosť nenesie žiadnu zodpovednosť za akékoľvek nehody spôsobené nedostatkom starostlivosti a údržby alebo nevhodnou výmenou poškodených dielov. V tomto stroji nesmú byť použité nasledujúce látky: Zdraviu škodlivé prachové látky, horúce materiály (napr.: tlejúce cigarety, horúci popol), horľavé kvapaliny (benzín, rozpúšťadlá, kyseliny a luhy), horľavé prachy (napr.: horčíkový a hliníkový prach) Napájací kábel Ak externá zásuvka nezodpovedá zástrčke napájacieho kábla tohto stroja, odpojte konektor tohto stroja a nahraďte ho primeranou náhradnou zástrčkou. Vodiče vnútri napájacieho kábla sú označené podľa nasledujúcich pravidiel: Modrý vodič --------- neutrálny vodič (Nulový vodič) Hnedý vodič --------- fázový vodič (pod napätím) Žlto-zelený vodič --- uzemňovací vodič

Modrý vodič spája svorku označenú "N", hnedý vodič a svorka "L" sa pripája k stroju; a vodič ochranného uzemnenia je označený "E". Zmeny súčastí a príslušenstva sú vyhradené. Schéma zapojenia obvodu Schému zapojenia obvodov nájdete na "Obrázku 1" na strane 6. Parametre špecifikácie produktu Parametre špecifikácie nájdete v "Tabuľke 1". CAR275 Špecifikácia (Tabuľka 1) Napätie (V) Výkon(W) Sanie (mm H Hluk (dBA) Dovozca pre SR: Nilfisk-Advance s.r.o., Bajcíkovej 1/A, 821 03 Bratislava, www.nilfisk.sk 220~240 50/60 2000 2005 3115
