BRUGSANVISNING Viper CAR275 NILFISK

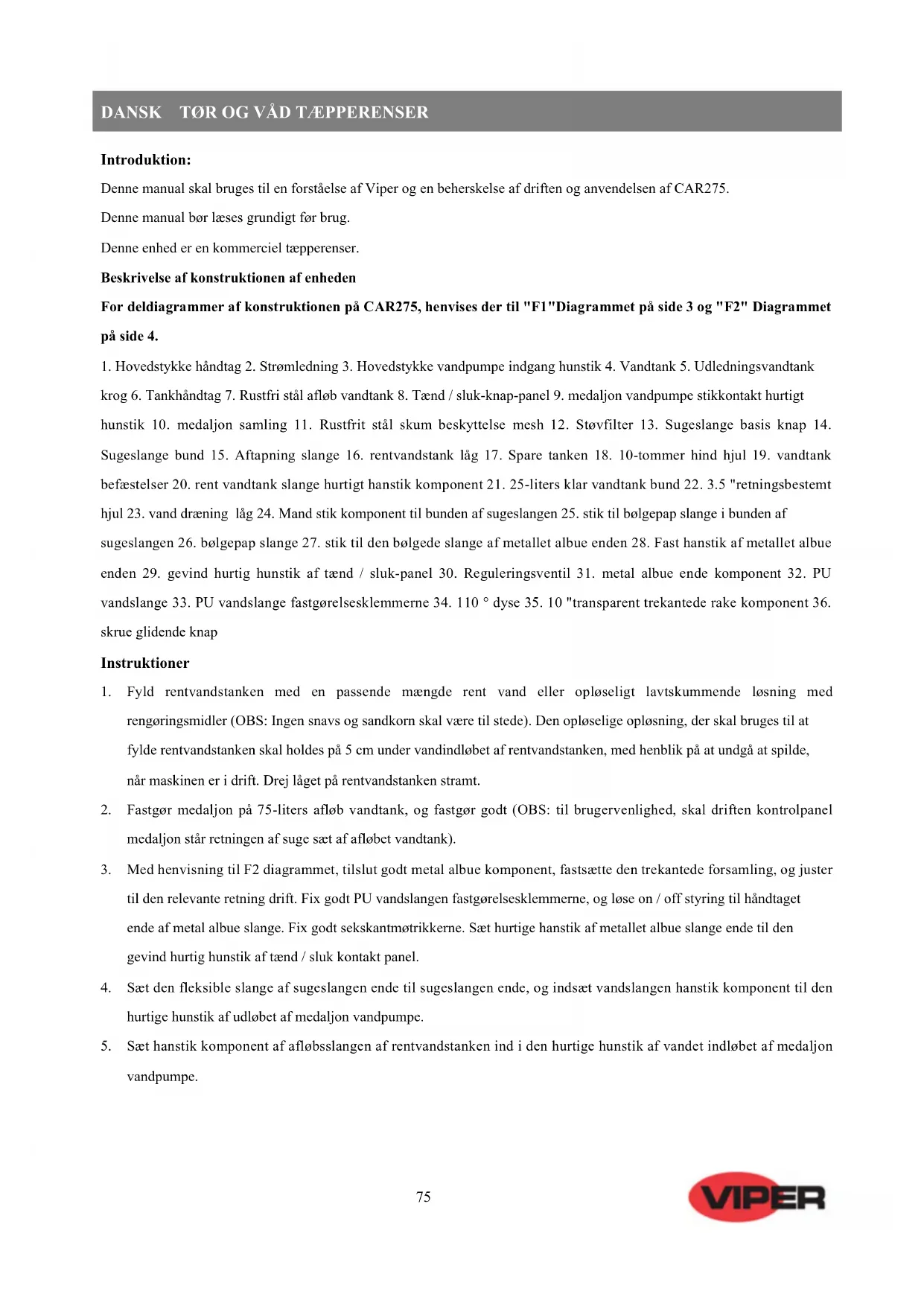

Introduktion: Denne manual skal bruges til en forståelse af Viper og en beherskelse af driften og anvendelsen af CAR275. Denne manual bør læses grundigt før brug. Denne enhed er en kommerciel tæpperenser. Beskrivelse af konstruktionen af enheden For deldiagrammer af konstruktionen på CAR275, henvises der til "F1"Diagrammet på side 3 og "F2" Diagrammet på side 4.

1. Hovedstykke håndtag 2. Strømledning 3. Hovedstykke vandpumpe indgang hunstik 4. Vandtank 5. Udledningsvandtank

krog 6. Tankhåndtag 7. Rustfri stål afløb vandtank 8. Tænd / sluk-knap-panel 9. medaljon vandpumpe stikkontakt hurtigt hunstik 10. medaljon samling 11. Rustfrit stål skum beskyttelse mesh 12. Støvfilter 13. Sugeslange basis knap 14. Sugeslange bund 15. Aftapning slange 16. rentvandstank låg 17. Spare tanken 18. 10-tommer hind hjul 19. vandtank befæstelser 20. rent vandtank slange hurtigt hanstik komponent 21. 25-liters klar vandtank bund 22. 3.5 "retningsbestemt hjul 23. vand dræning låg 24. Mand stik komponent til bunden af sugeslangen 25. stik til bølgepap slange i bunden af sugeslangen 26. bølgepap slange 27. stik til den bølgede slange af metallet albue enden 28. Fast hanstik af metallet albue enden 29. gevind hurtig hunstik af tænd / sluk-panel 30. Reguleringsventil 31. metal albue ende komponent 32. PU vandslange 33. PU vandslange fastgørelsesklemmerne 34. 110 ° dyse 35. 10 "transparent trekantede rake komponent 36. skrue glidende knap Instruktioner

1. Fyld rentvandstanken med en passende mængde rent vand eller opløseligt lavtskummende løsning med

rengøringsmidler (OBS: Ingen snavs og sandkorn skal være til stede). Den opløselige opløsning, der skal bruges til at fylde rentvandstanken skal holdes på 5 cm under vandindløbet af rentvandstanken, med henblik på at undgå at spilde, når maskinen er i drift. Drej låget på rentvandstanken stramt.

2. Fastgør medaljon på 75-liters afløb vandtank, og fastgør godt (OBS: til brugervenlighed, skal driften kontrolpanel

medaljon står retningen af suge sæt af afløbet vandtank).

3. Med henvisning til F2 diagrammet, tilslut godt metal albue komponent, fastsætte den trekantede forsamling, og juster

til den relevante retning drift. Fix godt PU vandslangen fastgørelsesklemmerne, og løse on / off styring til håndtaget ende af metal albue slange. Fix godt sekskantmøtrikkerne. Sæt hurtige hanstik af metallet albue slange ende til den gevind hurtig hunstik af tænd / sluk kontakt panel.

4. Sæt den fleksible slange af sugeslangen ende til sugeslangen ende, og indsæt vandslangen hanstik komponent til den

hurtige hunstik af udløbet af medaljon vandpumpe.

5. Sæt hanstik komponent af afløbsslangen af rentvandstanken ind i den hurtige hunstik af vandet indløbet af medaljon

(Den måde at indsætte og trække den hurtige mandlige og kvindelige stik:. Skub fremad gevind glidende knappen, skal du indsætte den mandlige stik, slip derefter glidende knappen, og den er låst automatisk, når afbrydelse er nødvendig, skub gevindet af hunstikket og træk i hanstikket.)

6. Efter at have afsluttet tilslutningerne som vist i F3 Diagram, tilslut strømmen, tænde den røde sugemotor switch, og

bruge denne enhed til at støvsuge snavs før rengøring: Vigtigt: Når der ikke kræves vand til tæppe rengøring eller når rent vand tanken er tom, skal du ikke tænde for grønne vandpumpe switch. Ellers funktionen af vandpumpen vil være spildt.

7. Tilslut strømmen, tænde den røde sugemotor switch og den grønne vandpumpe kontrol skifte, og bruge hånden til at

holde kontrol ventil. Gulvtæppet er nu klar til rengøring og til ekstraktion vand og fugt. (Denne enhed har et højt vakuum kapacitet og dehydrering ligger på omkring 90%). Efter rengøring kan tæppet blive lufttørret. De to røde on / off "MOTOR 1" og "MOTOR 2" skifter i medaljon panel i F5 Diagram er de på / off vakuum suge kontakter til skabelsen af vakuum suges motorstyring. Den grønne on / off "PUMP" switch er kontrol kontakten med vandpumpe. Denne enhed kan rense tæpper af enhver kvalitet, såsom ren uld, syntetiske, nylon, plantefibre, vævede uldne tæpper, og lange og korte uldne tæpper. Det kan blødgøre fibrene i tæpper, inddrive bounciness af tæpper, og forlænge levetiden af gnides og rensede tæpper. Enheden anvender stål skum beskyttet trådnet af rustfrit så ingen skum ind i hovedstykket under drift. Når skummet er blevet for stor, anbefales tilføjelsen af en skum-opløsende middel eller et lavtskummende kemikalie. OBS: Brug ikke vand ved høje temperaturer, ved rengøring af tæpper. Resultatet bliver bedre, hvis der anvendes lunkent vand, især i relativt kolde områder. Brug aldrig vand med en temperatur over 40 ° C. Når den er helt fyldt med vand, vil flyderen stige og blokere luft-indtag på hovedstykket. På et sådant tidspunkt, kan enheden ikke suger vand på normal måde, og vandet udstødes fra dysen må ikke suges ind gennem den gennemsigtige trekantede rake. Støjen kan pludselig blive højere. I et sådant tilfælde, skal du slukke for strømmen, tage enheden til en dræning område, og åbn afløbet vandslange for at tømme tanken for modbydeligt vand inde. Når det er gennemført, skal du sørge for det snavsede vand i afløbet vandtanken er fuldt drænet. Det resterende ubrugt vand i rentvandstanken skal tømmes gennem udløbet i bunden. Brug et tørt håndklæde til at rense kroppen af enheden, og udskift strømkablet på håndtaget krog af medaljon. Vilkår og betingelser for garanti Når et Viper-produkt anvendes inden for et halvt år (regnet fra købsfakturaen), og defekt findes der ikke har at gøre med slid, og når bestemt til at være sandt af vores virksomhed, vil enheden blive repareret gratis eller dele vil være udskiftes (undtagen sårbare dele). Følgende betingelser er imidlertid ikke omfattet af garantien:

1. Produkt skader forårsaget af forkert betjening;

2. Selv-hykleri eller ændringer til enheden og menneskeskabte skader;DANSK TØR OG VÅD TÆPPERENSER

3. Man-made skader og / eller forvridninger gjort til udseendet af indretningen.

Til undersøgelse af kvaliteten eller drift af produktet, skal du kontakte serviceafdelingen af vores distributions- og salgscentre i gang. Pleje og vedligeholdelse

Vigtigt: Når pleje og vedligeholdelse foretages, skal du sørge for at netledningen trækkes ud fra stikkontakten.

Sørg for, at ledningen er intakt.

. Rengør enheden efter brug. Sørg for, at afløbet vandbeholderen er fri for modbydeligt vand, snavs eller støv. Aftap helt ubrugt vand i rentvandstanken.

Efter støvsugning, skal støvfilteret blive slået med magt.

For at sikre vandtrykket i pumpen er godt, det er nødvendigt regelmæssigt at tage filteret ud ved import punkt for at fjerne blokeringen og tag filteret ved dysen del til at fjerne blokeringen.

stål skum-beskyttelse trådnet af rustfrit bør regelmæssigt renses for uldne fluffs at undgå ugunstig effekt på sugning.

Efter rengøring af posen støv og støvfilteret, skal de være helt tørre, når genbruges.

Motoren kulbørster skal udskiftes, når beskadiget gennem over-brug.

Sørg for, at spændingen i anvendelse er forenelig med markeret på etiketten af enheden.

Hvis ledningen er beskadiget, skal den eftersalgsservice afdelingen kontaktes for udskiftning for at undgå fare. Advarsel Sikkerhed skal overvejes hele tiden, når et elektrisk apparat der anvendes. For at sikre en sikker drift af apparatet, er det nødvendigt at give det regelmæssig pleje og vedligeholdelse. Vores virksomhed vil ikke holdes ansvarlig for eventuelle sikkerhedsmæssige ulykker forårsaget af mangel på pleje og vedligeholdelse eller ved utidig udskiftning af defekte dele. Følgende stoffer må ikke anvendes i denne enhed: Skadeligt pulver, sviende stoffer (for eksempel: brændende cigaret, varm aske, brandfarlige væsker (benzin, opløsningsmidler, syre og alkali ætsende væsker), brændbart pulver (for eksempel: magnesium og aluminium pulver) Strømledning Hvis den eksterne sokkel ikke passer til stikket på netledningen fra denne enhed, afbrød stikket på denne enhed og fastsætte en passende prop i dets sted. Ledningerne inde i ledningen er mærket i overensstemmelse med følgende regler: Blå ledning………………………..neutral ledning (Nul-ledning) Brun ledning ……………………..live ledning Gul-grøn ledning ………………jordet ledning Den blå ledning forbinder med terminalen er markeret med "N"; den brune ledning og terminal "L" i forbindelse med indretningen; og jordledningen er markeret med "E"DANSK TØR OG VÅD TÆPPERENSER

Dele og tilbehør ændres uden varsel. Ledningsføringsdiagram For et ledningsføringsdiagram henvises der til "Figur 1" på side 6. Produktspecifikation Parameter For specifikationsparameter, henvises der til "Form 1". CAR275 Specifikationsparameter (Formi) Spænding (V) 220~240 Frekvens (Hz) 50/60 Effekt (W) 2000 Sugestyrke (mmH

O) 2005 Luftgennemstrømning (ltr/min) 3115 Støj (dBA) 78 Udledningsvandtank kapacitet (L) 75 Renvandstank kapacitet (L) 25 Driftsdiameter (m) 14 m Længde på ledning (m) 10 mVÅT- OCH TORR MATTRENGÖRARE SVENSKA
