ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Viper CAR275 NILFISK

& ΥΓΡΟΥ ΚΑΘΑΡΙΣΜΟΥ ΧΑΛΙΩΝ/ΜΟΚΕΤΩΝ /75L SZÁRAZ ÉS NEDVES

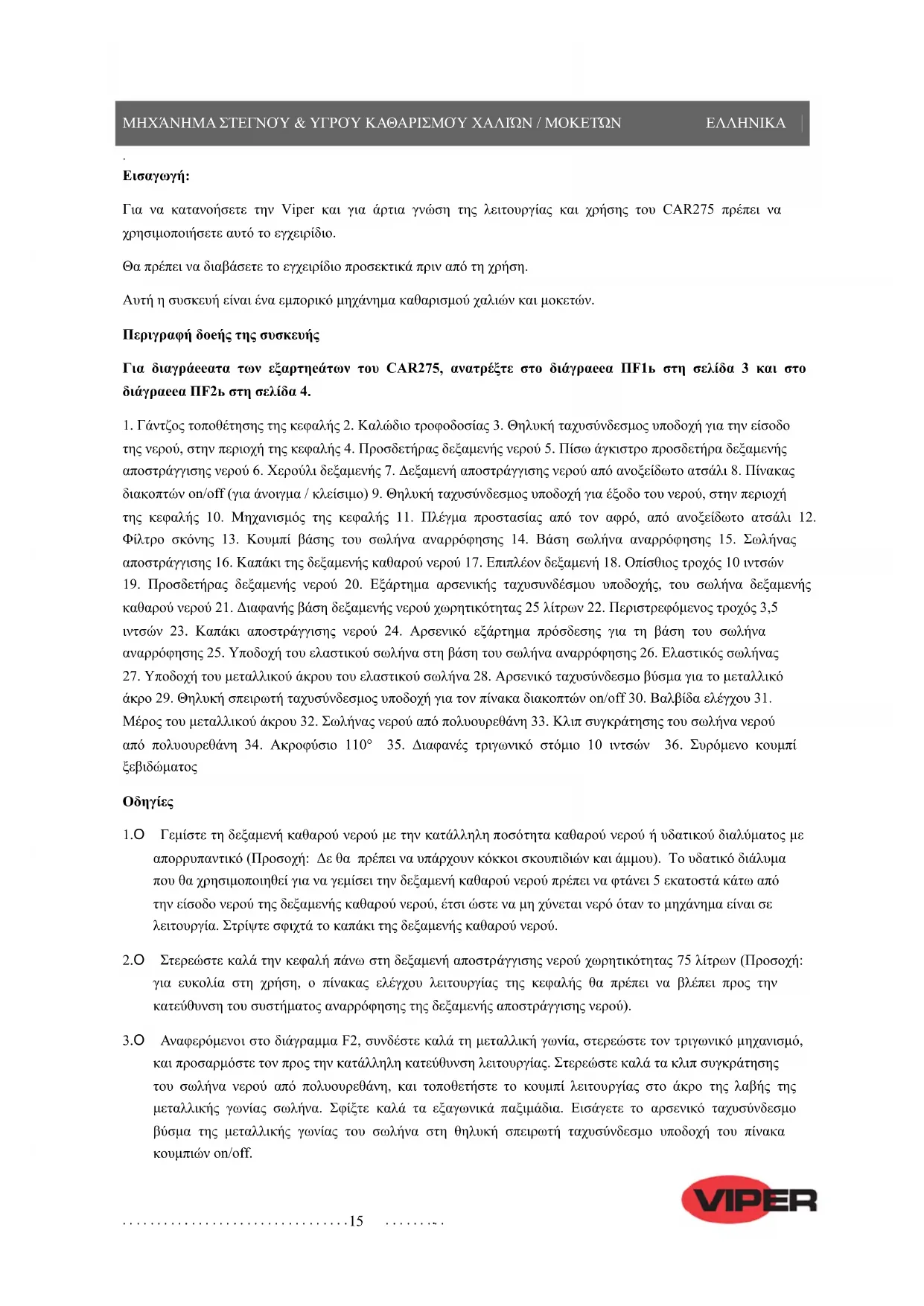

Για να κατανοήσετε την Viper και για άρτια γνώση της λειτουργίας και χρήσης του CAR275 πρέπει να χρησιµοποιήσετε αυτό το εγχειρίδιο. Θα πρέπει να διαβάσετε το εγχειρίδιο προσεκτικά πριν από τη χρήση. Αυτή η συσκευή είναι ένα εµπορικό µηχάνηµα καθαρισµού χαλιών και µοκετών. Περιγραφή δοµής της συσκευής Για διαγράµµατα των εξαρτηµάτων του CAR275, ανατρέξτε στο διάγραµµα «F1» στη σελίδα 3 και στο διάγραµµα «F2» στη σελίδα 4.

1. Γάντζος τοποθέτησης της κεφαλής 2. Καλώδιο τροφοδοσίας 3. Θηλυκή ταχυσύνδεσµος υποδοχή για την είσοδο

της νερού, στην περιοχή της κεφαλής 4. Προσδετήρας δεξαµενής νερού 5. Πίσω άγκιστρο προσδετήρα δεξαµενής αποστράγγισης νερού 6. Χερούλι δεξαµενής 7. ∆εξαµενή αποστράγγισης νερού από ανοξείδωτο ατσάλι 8. Πίνακας διακοπτών on/off (για άνοιγµα / κλείσιµο) 9. Θηλυκή ταχυσύνδεσµος υποδοχή για έξοδο του νερού, στην περιοχή της κεφαλής 10. Μηχανισµός της κεφαλής 11. Πλέγµα προστασίας από τον αφρό, από ανοξείδωτο ατσάλι 12. Φίλτρο σκόνης 13. Κουµπί βάσης του σωλήνα αναρρόφησης 14. Βάση σωλήνα αναρρόφησης 15. Σωλήνας αποστράγγισης 16. Καπάκι της δεξαµενής καθαρού νερού 17. Επιπλέον δεξαµενή 18. Οπίσθιος τροχός 10 ιντσών

19. Προσδετήρας δεξαµενής νερού 20. Εξάρτηµα αρσενικής ταχυσυνδέσµου υποδοχής, του σωλήνα δεξαµενής

καθαρού νερού 21. ∆ιαφανής βάση δεξαµενής νερού χωρητικότητας 25 λίτρων 22. Περιστρεφόµενος τροχός 3,5 ιντσών 23. Καπάκι αποστράγγισης νερού 24. Αρσενικό εξάρτηµα πρόσδεσης για τη βάση του σωλήνα αναρρόφησης 25. Υποδοχή του ελαστικού σωλήνα στη βάση του σωλήνα αναρρόφησης 26. Ελαστικός σωλήνας

27. Υποδοχή του µεταλλικού άκρου του ελαστικού σωλήνα 28. Αρσενικό ταχυσύνδεσµο βύσµα για το µεταλλικό

άκρο 29. Θηλυκή σπειρωτή ταχυσύνδεσµος υποδοχή για τον πίνακα διακοπτών on/off 30. Bαλβίδα ελέγχου 31. Μέρος του µεταλλικού άκρου 32. Σωλήνας νερού από πολυουρεθάνη 33. Κλιπ συγκράτησης του σωλήνα νερού από πολυουρεθάνη 34. Ακροφύσιο 110° 35. ∆ιαφανές τριγωνικό στόµιο 10 ιντσών 36. Συρόµενο κουµπί ξεβιδώµατος

1. Γεµίστε τη δεξαµενή καθαρού νερού µε την κατάλληλη ποσότητα καθαρού νερού ή υδατικού διαλύµατος µε

απορρυπαντικό (Προσοχή: ∆ε θα πρέπει να υπάρχουν κόκκοι σκουπιδιών και άµµου). Το υδατικό διάλυµα που θα χρησιµοποιηθεί για να γεµίσει την δεξαµενή καθαρού νερού πρέπει να φτάνει 5 εκατοστά κάτω από την είσοδο νερού της δεξαµενής καθαρού νερού, έτσι ώστε να µη χύνεται νερό όταν το µηχάνηµα είναι σε λειτουργία. Στρίψτε σφιχτά το καπάκι της δεξαµενής καθαρού νερού.

2. Στερεώστε καλά την κεφαλή πάνω στη δεξαµενή αποστράγγισης νερού χωρητικότητας 75 λίτρων (Προσοχή:

για ευκολία στη χρήση, ο πίνακας ελέγχου λειτουργίας της κεφαλής θα πρέπει να βλέπει προς την κατεύθυνση του συστήµατος αναρρόφησης της δεξαµενής αποστράγγισης νερού).

3. Αναφερόµενοι στο διάγραµµα F2, συνδέστε καλά τη µεταλλική γωνία, στερεώστε τον τριγωνικό µηχανισµό,

και προσαρµόστε τον προς την κατάλληλη κατεύθυνση λειτουργίας. Στερεώστε καλά τα κλιπ συγκράτησης του σωλήνα νερού από πολυουρεθάνη, και τοποθετήστε το κουµπί λειτουργίας στο άκρο της λαβής της µεταλλικής γωνίας σωλήνα. Σφίξτε καλά τα εξαγωνικά παξιµάδια. Εισάγετε το αρσενικό ταχυσύνδεσµο βύσµα της µεταλλικής γωνίας του σωλήνα στη θηλυκή σπειρωτή ταχυσύνδεσµο υποδοχή του πίνακα κουµπιών on/off.ΕΛΛΗΝΙΚΑ ΜΗΧΆΝΗΜΑ ΣΤΕΓΝΟΎ & ΥΓΡΟΎ ΚΑΘΑΡΙΣΜΟΎ ΧΑΛΙΏΝ / ΜΟΚΕΤΏΝ

4. Τοποθετήστε τον ελαστικό σωλήνα του άκρου του σωλήνα αναρρόφησης στο άκρο του σωλήνα

αναρρόφησης, και τοποθετήστε το αρσενικό βύσµα πρόσδεσης του σωλήνα νερού στη θηλυκή ταχυσύνδεσµο υποδοχή εξόδου, της κεφαλής της αντλίας νερού.

5. Τοποθετήστε το αρσενικό βύσµα σύνδεσης του σωλήνα εξόδου της δεξαµενής καθαρού νερού στη θηλυκή

ταχυσύνδεσµο υποδοχή της εισόδου νερού, της κεφαλής της αντλίας νερού. (Ο τρόπος για να εισάγετε και τραβήξτε προς τα έξω τα αρσενικά και θηλυκά βύσµατα είναι ο εξής: Σπρώξτε το σπειρωτό συρόµενο κουµπί προς τα εµπρός, τοποθετήστε το αρσενικό βύσµα, στη συνέχεια απελευθερώστε το συρόµενο κουµπί και αυτόµατα θα κλειδώσει. Όταν θέλετε να κάνετε αποσύνδεση, πιέστε το σπειρωτό συρόµενο κουµπί και τη θηλυκή υποδοχή και τραβήξτε προς τα έξω το αρσενικό βύσµα.)

6. Με την ολοκλήρωση των συνδέσεων, όπως απεικονίζονται στο ∆ιάγραµµα F3, συνδέστε το ηλεκτρικό ρεύµα,

ενεργοποιήστε τον κόκκινο διακόπτη της αντλίας αναρρόφησης, και χρησιµοποιήστε αυτή τη συσκευή για αναρρόφηση: Προσοχή: Όταν δε χρειάζεται νερό για τον καθαρισµό χαλιών ή όταν αδειάσει η δεξαµενή καθαρού νερού, µην ενεργοποιήσετε το πράσινο διακόπτη της αντλίας νερού. Μ’ αυτό τον τρόπο λειτουργεί άδικα η αντλία

7. Συνδέστε µε το ρεύµα, ενεργοποιήστε τον κόκκινο διακόπτη της αντλίας αναρρόφησης και τον πράσινο

διακόπτη της αντλίας ελέγχου νερού, και µε το χέρι σας κρατήστε τη βαλβίδα ελέγχου. Το χαλί είναι τώρα έτοιµο για καθαρισµό και για την αναρρόφηση νερού και υγρασίας. (Αυτή η συσκευή έχει υψηλή ικανότητα απορρόφησης και ο συντελεστής αποµάκρυνσης υγρού είναι περίπου 90%). Μετά τον καθαρισµό, το χαλί µπορεί να στεγνώσει µε τον αέρα. Οι δύο κόκκινοι διακόπτες on/off "MOTOR 1" και " MOTOR 2" του πίνακα της κεφαλής στο διάγραµµα F5 είναι οι διακόπτες on/off ελέγχου του κινητήρα αναρρόφησης για τη δηµιουργία αναρρόφησης. Ο πράσινος διακόπτης on/off «PUMP» (Αντλία) είναι ο διακόπτης ελέγχου της αντλίας νερού. Αυτή η συσκευή µπορεί να καθαρίσει χαλιά κάθε ποιότητας, όπως αγνό παρθένο µαλλί, συνθετικές ίνες, νάιλον, φυτικές ίνες, υφαντές µάλλινες κουβέρτες, µικρές ή µεγάλες µάλλινες κουβέρτες. Μπορεί να µαλακώσει τις ίνες των χαλιών, να ανανεώσει την ελαστικότητά τους, και να επιµηκύνει τη διάρκεια ζωής χαλιών που έχουν υποστεί πολλά τριψίµατα και καθαρίσµατα. Αυτή η συσκευή χρησιµοποιεί πλέγµα προστασίας από τον αφρό, φτιαγµένο από ανοξείδωτο ατσάλι, έτσι ώστε να µην εισέρχεται αφρός στην κεφαλή κατά τη λειτουργία. Όταν διογκωθεί ο αφρός υπερβολικά, συνιστάται η προσθήκη αποαφριστικού. Προσοχή: Μην χρησιµοποιείτε νερό σε υψηλές θερµοκρασίες όταν καθαρίζετε χαλιά. Θα έχετε καλύτερα αποτελέσµατα εάν χρησιµοποιείτε χλιαρό νερό, ειδικά σε σχετικά ψυχρές περιοχές. Ποτέ µην χρησιµοποιείτε νερό σε θερµοκρασία µεγαλύτερη από 40° C. Όταν γεµίσει πλήρως µε νερό, το φλοτέρ ανεβαίνει και εµποδίζει την πρόσληψη αέρα από την κεφαλή. Σ’ αυτή την περίπτωση, η συσκευή δεν µπορεί να αναρροφά νερό µε το συνήθη τρόπο, και το νερό που εκτοξεύεται από το ακροφύσιο δεν αναρροφάται µέσα από το διαφανές τριγωνικό στόµιο. Ο θόρυβος µπορεί ξαφνικά να δυναµώσει. Σε µια τέτοια περίπτωση, απενεργοποιήστε το µηχάνηµα, πηγαίνετε τη συσκευή σε περιοχή αποστράγγισης, και ανοίξτε το σωλήνα αποστράγγισης νερού για να αδειάσει η δεξαµενή βρόµικου νερού.ΜΗΧΆΝΗΜΑ ΣΤΕΓΝΟΎ & ΥΓΡΟΎ ΚΑΘΑΡΙΣΜΟΎ ΧΑΛΙΏΝ / ΜΟΚΕΤΏΝ ΕΛΛΗΝΙΚΑ

Όταν ολοκληρωθεί η διαδικασία, φροντίστε να έχει αποστραγγίσει πλήρως το βρόµικο νερό στη δεξαµενή αποστράγγισης νερού. Το υπόλοιπο, αχρησιµοποίητο νερό στη δεξαµενή καθαρού νερού θα πρέπει να το αποστραγγίσετε από την έξοδο νερού που βρίσκεται στη βάση. Με µία στεγνή πετσέτα καθαρίστε το εξωτερικό της συσκευής, και τοποθετήστε το καλώδιο τροφοδοσίας στο γάντζο που βρίσκεται στην κεφαλή. Όροι και προϋποθέσεις της εγγύησης Όταν κάποιο προϊόν Viper χρησιµοποιηθεί µέσα σε ένα εξάµηνο (από την ηµεροµηνία έκδοσης του τιµολογίου αγοράς), βρεθεί ελαττωµατικό από εξωτερικά αίτια κι αυτό επιβεβαιωθεί ως αληθές από την εταιρεία µας, η συσκευή θα πρέπει να επισκευαστεί δωρεάν ή να γίνει αντικατάσταση εξαρτηµάτων (εκτός από ευπαθή τµήµατα). Οι ακόλουθοι όροι, ωστόσο, δεν καλύπτονται από την εγγύηση:

1. Βλάβες του προϊόντος που προκλήθηκαν από λάθος λειτουργία,

2. Αλλαγές στη συσκευή, βλάβες και αποσυναρµολόγηση του µηχανήµατος από κάποιον,

3. Ζηµιές ή / και αλλοιώσεις στην εµφάνιση της συσκευής που έχουν προκληθεί από κάποιον.

Για απορίες σχετικά µε την ποιότητα ή τη λειτουργία του προϊόντος, παρακαλούµε επικοινωνήστε έγκαιρα µε το τµήµα εξυπηρέτησης των κέντρων διανοµής και πωλήσεων της εταιρείας µας. Φροντίδα και συντήρηση Προσοχή: Όταν γίνεται φροντίδα και συντήρηση, φροντίστε το βύσµα του καλωδίου τροφοδοσίας να µην είναι στην πρίζα.

1. Φροντίστε το καλώδιο τροφοδοσίας να είναι άθιχτο.

2. Καθαρίστε τη συσκευή µετά τη χρήση. Φροντίστε η δεξαµενή νερού αποστράγγισης να µην περιέχει βρόµικο

νερό, σκουπίδια ή σκόνη. Αποστραγγίστε τη δεξαµενή πλήρως, ώστε να µην υπάρχει καθόλου χρησιµοποιηµένο νερό στη δεξαµενή καθαρού νερού.

3. Μετά την αναρρόφηση, πρέπει να χτυπήσετε µε δύναµη το φίλτρο σκόνης για να καθαρίσει.

4. Για να έχει η αντλία καλή πίεση νερού, είναι απαραίτητο να βγάζετε τακτικά το φίλτρο και από το

σηµείο εισαγωγής, καθώς και από το τµήµα του ακροφυσίου, και να αφαιρείτε τυχόν αποφράξεις.

5. Το πλέγµα προστασίας από τον αφρό, από ανοδείδωτο ατσάλι, θα πρέπει να το καθαρίζετε συχνά από τα

χνούδια, ώστε η αναρρόφηση να λειτουργεί πάντα καλά.

6. Αφού καθαρίσετε τη σακούλα σκόνης και το φίλτρο σκόνης, θα πρέπει και τα δύο να είναι τελείως στεγνά

7. Το καρβουνάκι του κινητήρα πρέπει να αντικατασταθεί σε περίπτωση ζηµιάς από υπερβολική χρήση.

8. Φροντίστε η τάση ρεύµατος να είναι ανάλογη µε την τάση που επισηµαίνεται στην ετικέτα της συσκευής.

9. Εάν πάθει ζηµιά το καλώδιο τροφοδοσίας, θα πρέπει να έλθετε σε επαφή µε το τµήµα εξυπηρέτησης πελατών

για να το αντικαταστήσετε, ώστε να αποφευχθεί πιθανός κίνδυνος. Προειδοποίηση Κάθε φορά που χρησιµοποιείται µια ηλεκτρική συσκευή θα πρέπει να γίνεται µε ασφάλεια. Για να διασφαλιστείΕΛΛΗΝΙΚΑ ΜΗΧΆΝΗΜΑ ΣΤΕΓΝΟΎ & ΥΓΡΟΎ ΚΑΘΑΡΙΣΜΟΎ ΧΑΛΙΏΝ / ΜΟΚΕΤΏΝ

ασφαλής λειτουργία της συσκευής, πρέπει να γίνεται τακτική φροντίδα και συντήρηση. Η εταιρεία µας δε φέρει ευθύνη για τυχόν ατυχήµατα ασφαλείας που προκαλούνται από την έλλειψη φροντίδας και συντήρησης, ή από την άκαιρη αντικατάσταση ελαττωµατικών εξαρτηµάτων. Σ’ αυτή τη συσκευή δεν πρέπει να χρησιµοποιούνται οι παρακάτω ουσίες: Επιβλαβή προϊόντα σε σκόνη, καυστικές ουσίες (για παράδειγµα: αναµµένο τσιγάρο, καύτρες, εύφλεκτα υγρά [βενζίνη, διαλύτες, οξέα και αλκαλικά διαβρωτικά υγρά]), ή εύφλεκτη σκόνη (για παράδειγµα: µαγνήσιο και αλουµίνιο σε σκόνη). Καλώδιο τροφοδοσίας Εάν η πρίζα δεν ταιριάζει µε το βύσµα του καλωδίου ρεύµατος αυτής της συσκευής, κόψτε το βύσµα της συσκευής αυτής και τοποθετήστε κάποιο κατάλληλη στη θέση του. Τα καλώδια µέσα στο καλώδιο τροφοδοσίας φέρουν επισήµανση σύµφωνα µε τις ακόλουθες ρυθµίσεις: Μπλε καλώδιο ----------------------- ουδέτερο καλώδιο (µηδενικό καλώδιο) Καφέ καλώδιο --------------------- καλώδιο ρεύµατος Κιτρινο-πράσινο καλώδιο ------------- καλώδιο γείωσης Το µπλε καλώδιο συνδέεται µε το άκρο που γράφει «Ν». Το καφέ καλώδιο και το άκρο «L» συνδέονται µε τη συσκευή. Και το καλώδιο γείωσης σηµειώνεται µε «Ε». Μέρη και εξαρτήµατα µπορεί ν’ αλλάξουν χωρίς προειδοποίηση. ∆ιάγραµµα συνδεσµολογίας Για το διάγραµµα συνδεσµολογίας, ανατρέξτε στο «Σχήµα 1», στη σελίδα 6. Παράµετρος προδιαγραφών προϊόντος Για τις παραµέτρους προδιαγραφών, ανατρέξτε στη «Φόρµα 1». CAR275 Παράµετροι προδιαγραφών（

Τάση ρεύµατος (V) 220~240 Συχνότητα (Hz) 50/60 Ισχύς (W) 2000 Απορρόφηση (χλστ.H

O) 2005 (Ροή αέρα (λίτρα/λεπτό) 3115 Ήχος (dBA) 78 ∆εξαµενή αποστράγγισης νερούCapacity (L) 75 Χωρητικότητα καθαρού νερού (L) 25 ∆ιάµετρος λειτουργίας (µέτρα) 14m

ήκος ηλεκτρικού καλωδίου (µέτρα) 10mSZÁRAZ É
