BRUKSANVISNING Viper CAR275 NILFISK

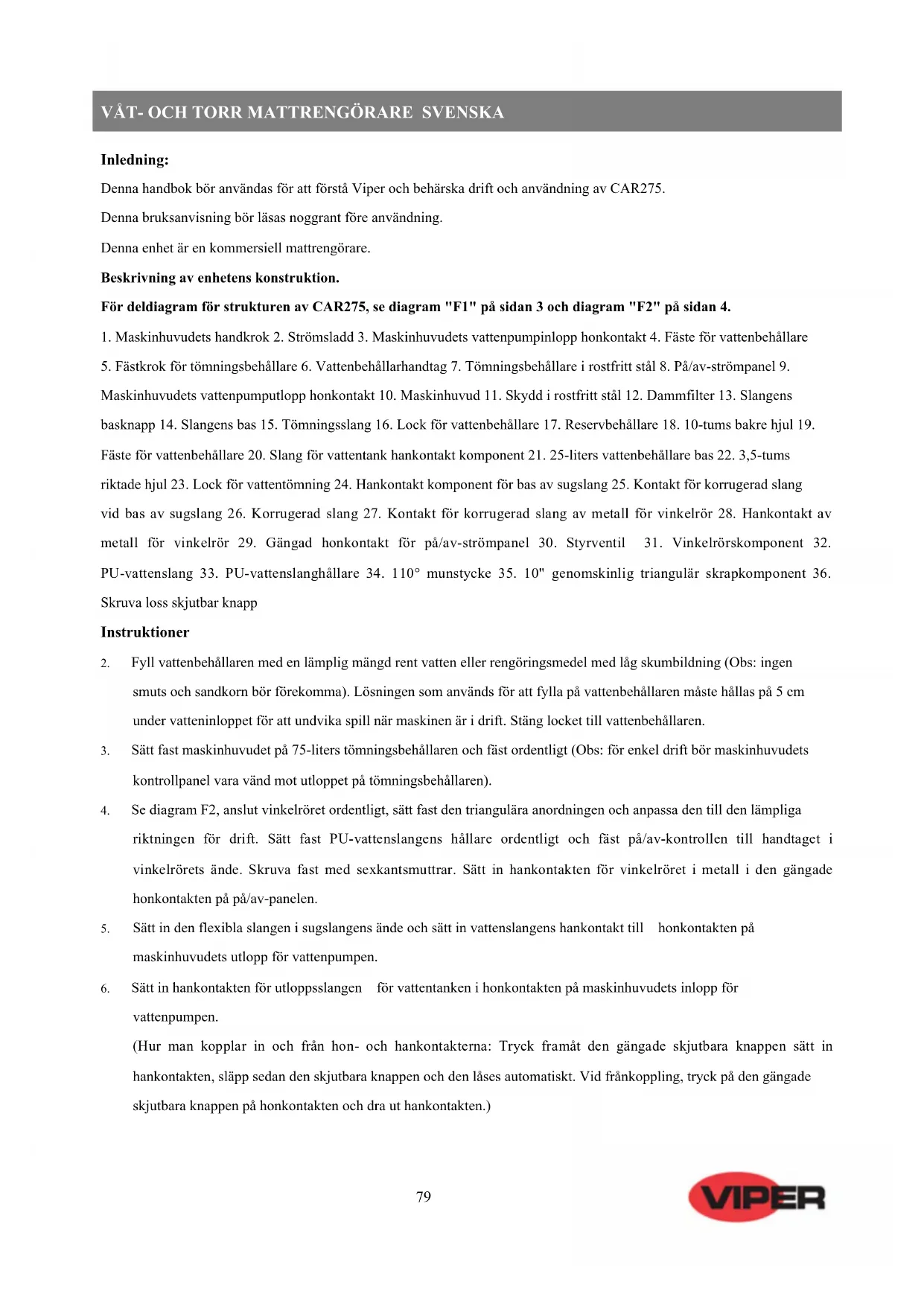

Inledning: Denna handbok bör användas för att förstå Viper och behärska drift och användning av CAR275. Denna bruksanvisning bör läsas noggrant före användning. Denna enhet är en kommersiell mattrengörare. Beskrivning av enhetens konstruktion. För deldiagram för strukturen av CAR275, se diagram "F1" på sidan 3 och diagram "F2" på sidan 4.

1. Maskinhuvudets handkrok 2. Strömsladd 3. Maskinhuvudets vattenpumpinlopp honkontakt 4. Fäste för vattenbehållare

5. Fästkrok för tömningsbehållare 6. Vattenbehållarhandtag 7. Tömningsbehållare i rostfritt stål 8. På/av-strömpanel 9.

Maskinhuvudets vattenpumputlopp honkontakt 10. Maskinhuvud 11. Skydd i rostfritt stål 12. Dammfilter 13. Slangens basknapp 14. Slangens bas 15. Tömningsslang 16. Lock för vattenbehållare 17. Reservbehållare 18. 10-tums bakre hjul 19. Fäste för vattenbehållare 20. Slang för vattentank hankontakt komponent 21. 25-liters vattenbehållare bas 22. 3,5-tums riktade hjul 23. Lock för vattentömning 24. Hankontakt komponent för bas av sugslang 25. Kontakt för korrugerad slang vid bas av sugslang 26. Korrugerad slang 27. Kontakt för korrugerad slang av metall för vinkelrör 28. Hankontakt av metall för vinkelrör 29. Gängad honkontakt för på/av-strömpanel 30. Styrventil 31. Vinkelrörskomponent 32. PU-vattenslang 33. PU-vattenslanghållare 34. 110° munstycke 35. 10" genomskinlig triangulär skrapkomponent 36. Skruva loss skjutbar knapp Instruktioner

Fyll vattenbehållaren med en lämplig mängd rent vatten eller rengöringsmedel med låg skumbildning (Obs: ingen smuts och sandkorn bör förekomma). Lösningen som används för att fylla på vattenbehållaren måste hållas på 5 cm under vatteninloppet för att undvika spill när maskinen är i drift. Stäng locket till vattenbehållaren.

Sätt fast maskinhuvudet på 75-liters tömningsbehållaren och fäst ordentligt (Obs: för enkel drift bör maskinhuvudets kontrollpanel vara vänd mot utloppet på tömningsbehållaren).

Se diagram F2, anslut vinkelröret ordentligt, sätt fast den triangulära anordningen och anpassa den till den lämpliga riktningen för drift. Sätt fast PU-vattenslangens hållare ordentligt och fäst på/av-kontrollen till handtaget i vinkelrörets ände. Skruva fast med sexkantsmuttrar. Sätt in hankontakten för vinkelröret i metall i den gängade honkontakten på på/av-panelen.

Sätt in den flexibla slangen i sugslangens ände och sätt in vattenslangens hankontakt till honkontakten på maskinhuvudets utlopp för vattenpumpen.

Sätt in hankontakten för utloppsslangen för vattentanken i honkontakten på maskinhuvudets inlopp för vattenpumpen. (Hur man kopplar in och från hon- och hankontakterna: Tryck framåt den gängade skjutbara knappen sätt in hankontakten, släpp sedan den skjutbara knappen och den låses automatiskt. Vid frånkoppling, tryck på den gängade skjutbara knappen på honkontakten och dra ut hankontakten.)VÅT- OCH TORR MATTRENGÖRARE SVENSKA

Efter att ha genomfört anslutningarna som visas i diagram F3, slå på strömmen, slå på den röda motorknappen och använd enheten för att suga upp skräp före rengöring: Obs: När inget vatten krävs för mattrengöring eller när vattenbehållaren är tom, slå inte på den grönt vattenknappen. Annars kommer vattenpumpens funktion vara bortkastad.

Slå på strömmen, slå på den röda motorknappen och den gröna kontrollknappen för vattenpumpen och använd handen för att hålla reglerventilen. Mattan är nu klar för rengöring och för att extrahera vatten och fukt. (Enheten har en hög vakuum- och torkningskapaciteten är cirka 90 %). Efter rengöring bör mattan lufttorkas. De två röda på/av-knapparna "MOTOR-1" och "MOTOR-2" på maskinhuvudets panel i diagram F5 fungerar som på/av-knappar för att reglera vakuummotorn och skapa sugkraft. Den gröna på/av-knappen "PUMP" är kontrollknappen för vattenpumpen. Denna enhet kan rengöra olika sorters mattor såsom ren ull, syntet, nylon, växtfibrer, vävda ullfiltar och långa och korta ullfiltar. Det kan mjuka upp fibrerna i mattor, få tillbaka mattans studsighet och förlänga livslängden för gnuggade och rengjorda mattor. Enheten använder ett nät i rostfritt stål som skyddas av skum så att inget skum kan tränga in i maskinhuvudet under drift. När skumbildningen blir för hög, rekommenderas tillsättning av ett skumupplösande medel eller en lågskummande kemikalie. Obs: Använd inte vatten med hög temperatur vid rengöring av mattor. Resultatet blir bättre om ljummet vatten används, särskilt i områden där det är ganska kallt. Använd aldrig vatten med en temperatur högre än 40 °C. När den är helt fylld med vatten, kommer flottören att stiga för att blockera luftintaget för maskinhuvudet. När det händer kan enheten inte suga in vatten på ett normalt sätt och vattnet som kommer ut från munstycket kan inte sugas in genom den genomskinliga trekantiga skrapan. Bullernivån kan plötsligt öka. I så fall, slå av strömmen, ta enheten till ett dräneringsområde och öppna tömningsslangen för att tömma behållaren med smutsvattnet. När klar, se till att det smutsiga vattnet i avloppet vattentanken töms helt. Det återstående vattnet som inte använts i vattenbehållaren bör tömmas genom utloppet vid basen. Använd en torr handduk för att rengöra enhetens ytterhölje och sätt tillbaka elkablarna på kroken på handtaget på maskinhuvudet. Garantivillkor När en Viper-produkt har använts under ett halvt år (från dagen på inköpsfakturan) och det finns fel som inte orsakats av människor, ett faktum som måste fastställas av vårt företag, kommer enheten att repareras utan kostnad eller delar att bytas ut (förutom utsatta delar). Följande villkor omfattas dock inte av garantin:

Produktskador orsakade av felaktig användning;

Otillåtna ändringar i enheten och skador som orsakats av människor;

Skador som orsakats av människor och/eller snedvridning av enheten. För frågor om kvalitet och produktens funktion, kontakta vår kundtjänst som finns i våra distributions- och försäljningscentra.VÅT- OCH TORR MATTRENGÖRARE SVENSKA

Skötsel och underhåll

Obs: När vård och underhåll ska utföras, kontrollera att nätkabelns kontakt har dragits ut ur uttaget.

Kontrollera att nätsladden är intakt.

Rengör apparaten efter användning. Se till att tömningstanken inte innehåller illaluktande vatten, smuts eller damm. Töm helt oanvänt vatten i vattentanken.

Efter dammsugning måste dammfiltret skakas ur ordentligt.

För att säkerställa att vattentrycket i pumpen är tillräcklig är det nödvändigt att regelbundet ta ut filtret vid importpunkten för borttagning av blockering, och ta ut filtret vid munstycket för att ta bort blockeringen.

Nätet i rostfritt stål bör rengöras regelbundet för att undvika ogynnsamma effekter på sugkraften.

När dammpåsen och dammfiltret har rengjorts måste de vara helt torra innan de används igen.

Motorns kolborste måste bytas när den är utnött.

Kontrollera att nätspänningen överensstämmer med den på apparatens märkskylt.

Om nätsladden är skadad, kontakta kundtjänst för att byta ut den och undvika fara. Varning Säkerheten måste alltid beaktas när en elektrisk anordning används. För att säkerställa säker drift av enheten, är det nödvändigt att utföra regelbunden skötsel och underhåll. Vårt företag kommer inte att hållas ansvarig för eventuella säkerhetsolyckor som orsakats på grund av bristande skötsel och underhåll eller olämpligt byte av defekta delar. Följande ämnen får inte användas i den här enheten: Skadligt pulver, brännande ämnen (till exempel: brinnande cigarett, het aska), eldfarliga vätskor (bensin, lösningsmedel, syra och alkaliska frätande vätskor), eldfarligt pulver (till exempel: magnesium och aluminiumpulver) Nätsladd Om nätuttaget inte matchar kontakten på enhetens nätsladd, skära av kontakten på enheten och sätt dit en lämplig kontakt i dess ställe. Vajrarna i nätsladden är märkta enligt följande förordningar: Blå vajer.………....neutral vajer (noll vajer) Brun vajer.………....live vajer Gulgrön vajer..…….jordvajer Den blåa vajern ansluts till kontakten som är märkt med "N"; den bruna vajern till kontakten "L"; och jordvajern till kontakten "E" Delar och tillbehör ändras utan föregående meddelande. KopplingsschemaVÅT- OCH TORR MATTRENGÖRARE SVENSKA

O) 2005 Luftflöde (liter/min) 3115 Buller (dBA) 78 Tömningbehållarens kapacitet (L) 75 Vattenbehållarens kapacitet (L) 25 Driftdiameter (m) 14 m Strömsladdens längd (m) 10 mTEPPERENSER FOR TØRR- OG VÅTRENS NORSK
