BRUKSANVISNING Elite Energy Comfort NILFISK

Tack för att du valde en Nilfi sk Elite dammsugare

Översiktsbild

(insida omslag fram)

1 På/Av-knapp
2 På/Av-knapp, fjärrkontroll
3 Indikator för På/Av, elektronisk
4 Effektnivå, fjärrkontroll
5 Indikator för effektnivå, elektro- nisk
6 Autofunktion, fjärrkontroll
7 Autofunktion, elektronisk
8 Indikator för HEPA-fi Iter, elektronisk
9 Indikator för dammsugarpåse, elektronisk

10 Slanghandtag

11 Kabelupprullning

12 Parkeringshållare

13 Knapp för öppna/stäng dammbehållare

14 Dammsugarpåse

15 Förfi Iter

16 HEPA-fi Iter

17 Knapp för öppna/stäng tillbehörslock

18 Fogmunstycke

19 Möbelmunstycke

20 Borstmunstycke

21 Munstycke för hårda golv (ej standard på alla modeller)

22 Kombinationsmunstycke

23 Turbomunstycke (ej standard på alla modeller)

24 Handtag

25 Batteriindikator

Innehållsförteckning och sidhänvisning

Översiktsbild 80
Displaysymboler 80
Viktiga säkerhetsinstruktioner 81
Bruksanvisning 82
Städtips 85
Felsökning 85
Service och underhåll, mm 86
Garantier 86
WEEE 87
Försäkran om överensstämmelse 88
Tekniska specifi kationer 89

Batteriindikatorn visas när batteriets effekt är låg och det är dags att byta batteri.

Dammpåsen är full och måste bytas.

Blinkande indikator - Förvarning, dammpåsen måste snart bytas.

HEPA-fi ltret måste bytas. Blinkande indikator - Förvarning,HEPA-fi ltret måste snart bytas.

Dammsugaren är på.

Indikerar att autofunktionen aktiverats.

Vi förbehåller oss rätt till ändringar i specifi kationerna.

Viktiga säkerhets-instruktioner

• Använd aldrig dammsugaren utan dammpåse och förfi liter.
• Dammsugaren är inte lämpad för upptagning av hälsofarliga material eller gaser. Använd inte heller dammsugaren i en omgivning där det fi nns explosionsrisk.
• Dammsug inte upp vatten eller andra vätskor.
• Dammsug inte upp varma eller explosiva föremål som glöd, fi m-par eller dylikt.
• Dammsug inte upp vassa föremål som glasbitar eller nälar.
• Använd och förvara dammsugaren inomhus och endast i torra miljöer, 0 °C till 60 °C.
• Använd inte dammsugaren utomhus.
• Ta inte i dammsuga- ren, sladden eller stick- kontakten med våta händer.
• Stäng av dammsuga- ren innan du drar ut stickkontakten ur vägg-

uttaget.

• Dra i stickkontakten när du drar ut stickkontakten ur vägguttaget, dra inte i sladden. Lyft eller dra inte dammsugaren i sladden.
• Använd inte damm-sugaren om sladden visar tecken på skador. Inspektera sladden regelbundet och kon-trollera att den inte är skadad, speciellt om den har fastnat, klämts i en dörr eller körts över.
• Dammsugaren får inte användas om den är defekt. Lämna dammsugaren på reparation till en auktoriserad verkstad om dammsugaren tappats eller blivit våt.
• Inga ändringar eller modifi eringar får göras av de mekaniska eller elektriska säkerhetsanordningarna.
• Alla reparationer måste utföras av auktoriserad verkstad.
• Använd endast originaldammpåsar, originalfi Iter och originaltillbehör. Användning av andra dammpåsar och

fi Iter medför att garan- tin upphör.

- Stäng av dammsugaren och dra ut stickkontakten ur vägguttaget innan byte av dammpåse eller fi Iter påbörjas.

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår förekommande risker.

• Barn ska inte leka med apparaten.
• Rengöring och underhåll får inte göras av barn utan tillsyn.
• Om starkströmskabeln är skadad, måste den bytas ut av tillverkaren, tillverkarens servicere-presentant eller annan kvalifi cerad person för att undgå fara.

Bruksanvisning

Kontrollera innan dammsugaren används att den angivna spänningen på dataskylten överensstämmer med nät-spänningen i fastighetens elnät.

Dammsugaren levereras med dammpåse och förfi Iter.

Siffrorna 1 hänvisar till illustrationerna på sidan 140-142.

Start och stopp

Start

Dra ut sladden och sätt in stickkontakten i vägguttaget.

På/Av:

Alternativ 1: Använd strömbrytaren på maskinen

Alternativ 2: Använd strömbrytaren på fjärrkontrollen (böjens ände).

Motorstyrkan kan varieras mellan fem effektlägen. Aktuellt effekt-läge visas på bärhandtaget på maskinen. På Superior modellen visas effektinställningen också på fjärrkontrollens display.

Stopp

Stäng av dammsugaren och ta ut stickkontakten ur vägg-uttaget. Dra inte i sladden.

1

Sätt ihop slanghandtag, rör och munstycken

1. Stick in slangkopplingen i insuget tills den låses fast med ett klick.
2. Sätt ihop slanghandtaget och röret och vrid tills röret läses fast med ett klick.
3. Sätt ihop röret och munstycket och vrid tills munstycket låses fast med ett klick.
4. Teleskopröret kan justeras för att passa din kroppslängd. För justeringsreglaget nedåt för att förlänga röret, och uppåt för att förkorta, tills röret har önskad längd.

Lossa slanghandtag, rör och munstycken

• Frigör munstycket från röret genom att trycka in knappen.
• Frigör slanghandtaget från röret genom att trycka in knappen.
• Lossa slangkopplingen från insuget genom att trycka in knappen på slangkopplingen.

Byte av dammpåse och fi Iter

Dammpåsens och fi ltrens storlek och kvalitet har stor betydelse för dammsugningens effektivitet.

Vid användning av icke original-dammpåsar och icke originalfilter finns risk för nedsatt luftgenomströmning vilket kan medföra överbelastning av motorn. Användning av andra än originaldammpåsar och originalfi Iter medför att garantin upphör att gälla.

Maskinens konstruktion är helt lufttät. På så sätt säkerställs att luft och smuts som sugs in i maskinen endast kan komma ut genom HEPA14-fi ltret i slutet av maskinen.

2

Byte av dammpåse

Dammpåsindikatorn visar när dammpåsen ska bytas. Använd alltid originaldammpåse från Nilfi sk.

1. Öppna locket genom att dra upp bygeln för att frigöra.
2. Ta ur dammsugarpåsens hållare från påsutrymmet.
3. Ta bort dammsugarpåsen från hållaren. Dammsugarpåsen stängs automatiskt.
4. Sätt i den nya dammsugarpåsen genom att föra in plastringen i påshållarens spår.
5. Sätt i påshållaren i påsutrymmet. Kontrollera att dammsugarpåsen är korrekt monterad i påsutrymmet.

3

Byte av förfi Iter

Förfi ltret skyddar motorn mot mikropartiklar som dammpåsen släpper igenom. Byt förfi Iter vid vart fjärde dammpåsbyte.

Förfi ltret är placerat bakom dammpåsen. Använd alltid originalfi liter från Nilfi sk.

1. Öppna locket genom att dra upp bygeln för att frigöra.
2. Ta ur dammsugarpåsens hållare med påse från påsutrymmet.
3. Öppna haken till förfi ltret genom att dra i handtaget.
4. Ta ut förfi ltret.
5. Montera nytt förfi Iter (se till att texten går att läsa) och stäng haken till förfi ltret.
6. Sätt i påshållaren i påsutrymmet. Kontrollera att dammsugarpåsen är korrekt monterad i påsutrymmet.

4

HEPA-fi ltret rensar utblåsluften från mikropartiklar som dammpåsen släpper igenom. HEPA-fi ltret kan inte borstas eller tvättas rent. Alla modeller har indikator för HEPA-fi Iter som tänds när det är dags att byte HEPA-fi Iter. Använd alltid originaldammsugarpåsar och fi Iter.

1. Öppna locket på maskinens baksi-

da genom att dra i klaffen.

1. Ta ut HEPA-fi ltret.
2. Sätt i ett nytt HEPA-fi Iter. Kontrollera att HEPA-fi Itret är korrekt monterat. OBS! Rör endast vid plastramen runt fi Itret
3. Sätt tillbaka locket och stäng genom att trycka in klaffen. OBS! Se till att locket är helt stängt.

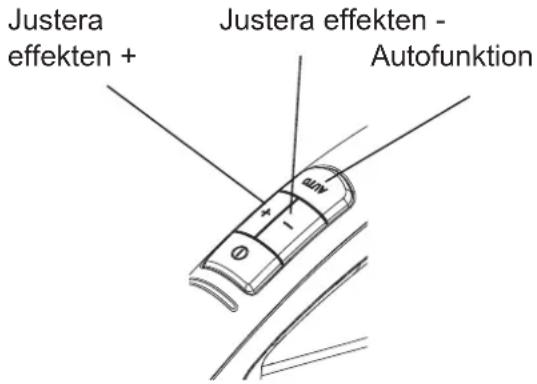

Reglering av sugkraften

Alla modeller har effektjustering i fem steg via fjärrkontroll.

Sugeffekten justeras på slanghandtagets fjärrkontroll.

Aktuell nivå visas på handtaget (på Superior visas den även på fjärrkontrollens display)

När autofunktionen är aktiverad kan maskinen justera sugeffekten efter underlaget.

Detta gäller endast för modellerna Comfort och Superior.

1. Öppna locket till batterifacket genom att skjuta locket framåt.
2. Sätt i nya batterier av typen 1,5 V AAA. Se till att batteriernas polaritet place-ras korrekt i hålla
3. För tillbaka locket tills du hör ett

5 Parkering av rör med munstycke

På dammsugaren fi nns två parke- ringsspår, ett på undersidan som används när den står på högkant, och ett på baksidan som används när dammsugaren står på hjulen.

Stopp och kör parkering

Modellerna Elite Comfort och Superior sätter automatiskt maskinen i parkeringsläge när munstycket parkeras i spåret på maskinens baksida.

Om man behöver fortsätta rengöringen efter att munstycket parkerats kan maskinen startas via slanghandtaget eller strömbrytaren.

Termosäkring

Dammsugaren har en termosäkring som förhindrar att dammsugaren överhettas. Om termosäkringen löser ut stannar dammsugaren och måste svalna innan den kan startas igen.

Återställning:

1. Stäng av dammsugaren och ta ut stickkontakten ur vägguttaget.
2. Kontrollera att ingenting hindrar luftfl ödet genom slanghandtag, slang, rör, munstycke, dammpåse eller förfi liter.
3. Låt dammsugaren svalna.
4. Sätt i stickkontakten igen och starta med start/stoppknappen. Dammsugaren startar inte förrän den blivit tillräckligt sval. Om den inte startar, stoppa med start/stopp-knappen och ta ur stickkontakten igen.
   Prova på nytt om en liten stund.

WARNING!

Vid aktivering av automatisk kabelupprullning ska man vara försiktig eftersom kontakten kan svänga runt under den sista biten av upprullningen. Du bör hålla i stickkontakten

vid upprullning.

Städtips

Justera sugeffekten med hjälp av fjärrkontrollen.

6 Fogmunstycke

Använd fogmunstycket till lister och trånga utrymmen.

7 Möbelmunstycke

Använd möbelmunstycket till klädda möbler.

8 Borstmunstycke

Använd borstmunstycket till gardiner och fönsterbrädor.

9 Munstycke för hårda golv

Använd munstycket till hårda golv.

10 Kombimunstycke

Kombimunstycket kan ställas in för mjuka och hårda golv.

11 Turbomunstycke

Använd turbomunstycket till heltäckningsmattor.

Fogmunstycket, möbelmunstycket och borstmunstycket fi nns placerade under tillbehörslocket. Locket öppnas genom att trycka nedåt mitt på öppningsknappen. Locket stängs manuellt.

Uppsättningen munstycken kan variera beroende på modell.

Felsökning

Service och reparationer skall endast utföras av auktoriserad verkstad.

Om motorn inte startar	Kontrollera att stickkontakten är ansluten till väggut- taget.
	En säkring kan ha gått i fastighetens elnät, och den behöver då bytas.
	Det kan vara fel på sladden eller stickkontakten, och dessa behöver då repareras av en auktoriserad verkstad.
Nedsatt sug- förmåga	Dammpåsen kan vara full, och måste då bytas, se in- struktion på tidigare sida.
	Förfi Iter eller HEPA-fi Iter kan vara igensatt och behöver bytas, se instruktionerna.
	Slanghandtag, slang, rör eller munstycke kan vara igensatta och behöver rensas.
Om dammsugaren stannar	Termosäkringen kan ha löst ut. Se instruktion ovan.

Service och underhåll

• Förvara dammsugaren torrt.
- Byt förfi liter vid vart fjärde dammpåsbyte. Dammpåsförpackningarna innehåller fyra dammpåsar och ett förfi liter.
- Rengör dammsugarens yta med en torr trasa, eventuellt med lite disk-medel på fuktad trasa.
- Originaldelar beställs från din lokala återförsäljare.
- Service - kontakta din lokala återförsäljare.

Återvinning och skrotning

Återvinn förpackningarna och kassera uttjänt utrustning enligt rekommendationer från din kommun. Klipp av sladden så kort som möjligt vid skrotning för att undvika att någon skadar sig på den defekta/uttjänta dammsugaren.

Miljöåtagande

Denna produkt är utformad med tanke på miljön. Alla plastdelar kan återvinnas.

Ansvar

Nilfi sk frånsäger sig allt ansvar för samtliga skador som uppkommit genom felaktigt bruk av dammsugaren eller de fall dammsugaren manipulerats.

Garantier

Garantin kan variera mellan olika länder. Kontakta din återförsäljare för besked om vad som gäller i ditt land.

Konsumentinformation

Har du frågor eller synpunkter besök vår hemsida www.nilfi sk-alto.se

Konsumentköp (SV)

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL-bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvitto och EHL-föräkringsbevis.

Garantier

På Nilfi sk Elite modellerna lämnar vi fem (5) års garanti på motor, kabelvinda, strömbrytare och hölje. Munstycken, fi liter, slangar, rör och andra tillbehör täcks av en 12-månadersgaranti som täcker tillverkningsfel med undantag för skador pga. normalt slitage.

Garantin omfattar både reservdelar och arbetskostnad, och gäller för fabrikations- och materialfel som konstateras vid normal användning i privata hushåll/för privat bruk.

Service enligt garantin lämnas bara om det kan dokumenteras att tidpunkten för reklamationen är inom garantiperioden (korrekt ifyllt garantibevis eller maskinstämplat kassakvitto med datum och produktslag), och under förutsättning att dammsugaren är köpt fabriksny och distribuerats av Nilfi sk-Advance AB.

Vid åtgärdande av fel och brister skall köparen på egen bekostnad leverera dammsugaren till den återförsäljare där dammsugaren är köpt eller direkt till någon av Nilfi sk-Advance serviceverkstäder, se lista på www.nilfi sk-alto.se.

Efter åtgärdande av fel bekostar Nilfi sk-Advance serviceverkstad retur av dammsugaren till återförsäljaren eller till kundens adress i Sverige.

Garantin gäller inte:

• Normalt slitage på tillbehör och fi liter.
• Fel eller skador som direkt eller indirekt har uppstått vid felaktig användning - exempelvis uppsugning av byggdamm, vätska eller mattdeodorant.
• Missbruk, förlust eller underlåtenhet att utföra underhåll enligt föreskrift i bruksanvisningen.
• Gipsdamm
• Sågspån
• Vatten
• Bör inte användas för hemrenoveringar.

Garantin gäller inte heller vid felaktig inbyggnad, uppställning eller anslutning, vid brand, olycka, blixtnedslag, extraordinära spänningsvariationer eller andra elektriska störningar som t.ex. defekta säkringar eller fel i spänningsnätets elektriska installationer, och över huvud taget fel eller skador där Nilfi sk-Advance AB kan fastställa att de orsakats av andra fel än fabrikations- och materialfel.

Garantin blir ogiltig:

• om ett fel som uppstått beror på användning av andra än Nilfi sk originaldammpåsar eller originalfi Iter.
• om identifi kationsnumret tagits bort från dammsugaren.
• om dammsugaren har reparerats av en icke auktoriserad Nilfi sk-Advance serviceverkstad.
• om dammsugaren använts i kommersiellt sammanhang t ex byggentrepenör, städfi rmor, affärsverksamhet eller annan icke privat användning.

Garantin gäller i:

Storbritannien, Irland, Tyskland, Belgien, Österrike, Schweiz, Frankrike, Spanien, Portugal, Italien, Holland, Sverige, Norge, Danmark, Finland, Korea, Kina, Estland, Lettland, Litauen, Polen, Slovenien, Ungern, Tjeckiska republiken, Slovakien, Grekland, Ryssland, Turkiet, Australien och Nya Zeeland.

WEEE

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Försäkran om överensstämmelse

Vi,

Nilfi sk-Advance A/S

Sognevej 1

DK-2605 Brøndby

DANMARK

intygar härmed att produkten:

Märke Beskrivning Modell
Nilfi sk Grovdammsugare Elite

överensstämmer med följande standarder:

Id och version Titel
EN 60335-1:2002+A14:2010	Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 1: Allmänna fordringar
EN 60335-2-2:2010 Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 2-2: Särskilda fordringar på dammsugare och vattensugare
EN 55014-1:2006+A1:2009+A2:2011	Elektromagnetisk kompatibilitet (EMC) - Krav på elektriska hushållsapparater, elektriska verktyg och liknande - Del 1: Emission
EN 55014-2:1997+A1:2001+A2:2008	Elektromagnetisk kompatibilitet (EMC) - Krav på elektriska hushållsapparater, elektriska verktyg och liknande - Del 2: Immunitet - Standard för produktfamiljen
EN 61000-3-2:2006+A1:2009+A2:2009	Elektromagnetisk kompatibilitet (EMC) - Del 3-2: Gränsvärden - Gränser för övertoner orsakade av apparater med matningsström högst 16 A per fas
EN 61000-3-3:2008 Elektromagnetisk kompatibilitet (EMC) - Del 3-3: Gränsvärden - Begränsning av spänningsfl uktuationer och fl immer i lågspänningsdistributionssystem förorsakade av apparater med märkström högst 16 A per fas utan särskilda anslutningsvillkor

I enlighet med bestämmelserna i:

Lågspänningsdirektivet 2006/95/EG

EMK-direktivet 2004/108/EG

RoHS-direktivet 2011/65/EU

Energimärkning för dammsugare 2013/665/EU

Ekodesignkraven för viloläge och avstängt läge 1275/2008/EC

Krav på miljödesign av dammsugare 2013/665/EU

Hadsund 23-01-2014 Anton Sørensen

Plats Datum Namn och titel Underskrift

Tekniska specifi kationer

		Elite1450/1700 W	Elite1150/1300 W	Elite750/800 W
Spänning V 220-230
Nätfrekvens Hz 50/60
Angiven in-effekt IEC W 1450/1700	0 1150/1300	750/800
Sugkraft, med slang +rör W 350 275	200
Luftflöde	l/min.	38	24	29
Undertryck	kPa	30	27	21
Ljudtrycksnivå, IEC 60704-2-1	dB (A)	70 ± 2	69 ± 2	68 ± 2
Ljudeffektnivå, BS 5415	dB (A)	52 ± 2	51 ± 2	50 ± 2
Energieffektivitetsklass	-	E	C	A
Rengöringsprestanda på matta	-	B
Rengöringsprestanda på hårdagolv	-	A	B
Utsläpp av dammpartiklar	-	A
Årlig energiförbrukning ikWh/år *)	dB 49	40	28
El-kabel: Längd	m	10	8
Isoleringsklass	-	IP20
Skyddsklass	-	II
Påsens nettovolym	I	3,2
Bredd	mm 450
Djup	mm 330
Höjd	mm 310
Vikt, endast maskin	kg	7,2
Filter	-	HEPA

Specifi kationer och information kan ändras utan föregående meddelande.

*) Indikativ årlig energiförbrukning (kWh per år) baserat på 50 rengöringstillfällen. Den faktiska årliga energiförbrukningen beror på hur ofta apparaten används. Mätningar utförda i enlighet med EN 60335-1, EN 60335-2-2 (säkerhet), En 60312-1 (prestanda) och EN 60704-1, EN 60704-2 (Buller).

4

3F Duksoo B/D, 90 Seongsui-ro
