Tip de produs	Polizor excentric fără fir
Marcă	Bosch
Model	GEX 12V-125 Professional
Tensiune nominală	12 V
Viteză de mers în gol	6 000 – 10 000 rpm
Frecvența de oscilație în gol	12 000 – 20 000 min⁻¹
Diametrul amplitudinii	2,5 mm
Diametrul platoului de șlefuit	125 mm
Greutate (fără baterie)	1,0 – 1,2 kg
Baterii recomandate	GBA 12V…
Încărcătoare recomandate	GAL 12…, GAX 18…
Temperatura de încărcare recomandată	0 … +35 °C
Temperatura de utilizare și depozitare	-15 … +50 °C
Nivel de presiune acustică	< 70 dB(A)
Nivel de vibrație (a_n)	< 2,5 m/s², K=1,5 m/s²
Utilizare conformă	Slefuire uscată a lemnului, chitului, materialelor plastice și suprafețelor lăcuite
Preselecția vitezei de oscilație	Da, prin rotiță (6 poziții)
Aspirarea prafului	Sac de praf integrat sau aspirator extern
Fixarea abrazivilor	Auto-agripant (Velcro)
Accesorii incluse	Sac de praf complet, platou de șlefuit

Întrebări frecvente - GEX 12V125 Professional BOSCH

Cum se schimbă discul abraziv?

Ridicați discul abraziv de pe o parte și îndepărtați-l de pe platoul de șlefuire. Înainte de a monta un disc nou, curățați platoul. Aplicați ferm discul nou, aliniind perforațiile pentru o aspirație optimă.

Cum se golește sacul de praf?

Desprindeți sacul complet de pe tubulatura de aspirație. Deșurubați adaptorul sacului și goliți-l. Pentru o aspirație optimă, goliți sacul la timp, mai ales după o șlefuire intensivă.

Ce baterie se folosește cu GEX 12V-125?

Utilizați exclusiv bateriile Bosch GBA 12V… (Li-ion). Încărcătoarele compatibile sunt GAL 12… și GAX 18…. Nu utilizați niciodată alte baterii.

Cum se reglează viteza de oscilație?

Rotiți rotița de preselecție (6) pentru a alege dintre 6 viteze: pozițiile 1-2 (scăzută), 3-4 (medie), 5-6 (ridicată). Puteți regla chiar și în timpul funcționării.

Pot folosi polizorul pe suprafețe verticale?

Da, țineți unealta astfel încât sacul de praf sau furtunul de aspirație să fie îndreptat în jos pentru a facilita eliminarea prafului.

Cum se curăță unealta?

Scoateți întotdeauna bateria înainte de orice curățare. Curățați regulat fantele de ventilație cu o pensulă moale și uscată. Nu utilizați produse abrazive.

Ce faceți dacă autonomia bateriei scade?

O scădere notabilă a autonomiei după mai multe cicluri de încărcare indică faptul că bateria ajunge la sfârșitul vieții. Înlocuiți-o cu o baterie Bosch GBA 12V originală. Nu depozitați bateria la temperaturi extreme.

Cum se conectează un aspirator extern?

Fixați un furtun de aspirație (15) pe tubulatura de ieșire a aerului (12) și conectați celălalt capăt la un aspirator adaptat materialului șlefuit. Pentru prafuri periculoase, utilizați un aspirator specific.

Ce tipuri de platouri de șlefuit sunt disponibile?

Bosch oferă trei durități: moale (pentru suprafețe bombate), semidur (utilizare universală) și dur (pentru capacitate mare de îndepărtare pe suprafețe plane).

Cum se înlocuiește platoul de șlefuit?

Scoateți discul abraziv. Deșurubați cele 4 șuruburi (T20) de sub platou, apoi îndepărtați platoul. Montați noul platou angrenând dinții în adâncituri și înșurubați la loc. Dacă suportul platoului este deteriorat, încredințați-l unui service Bosch.

MANUAL DE UTILIZARE GEX 12V125 Professional BOSCH

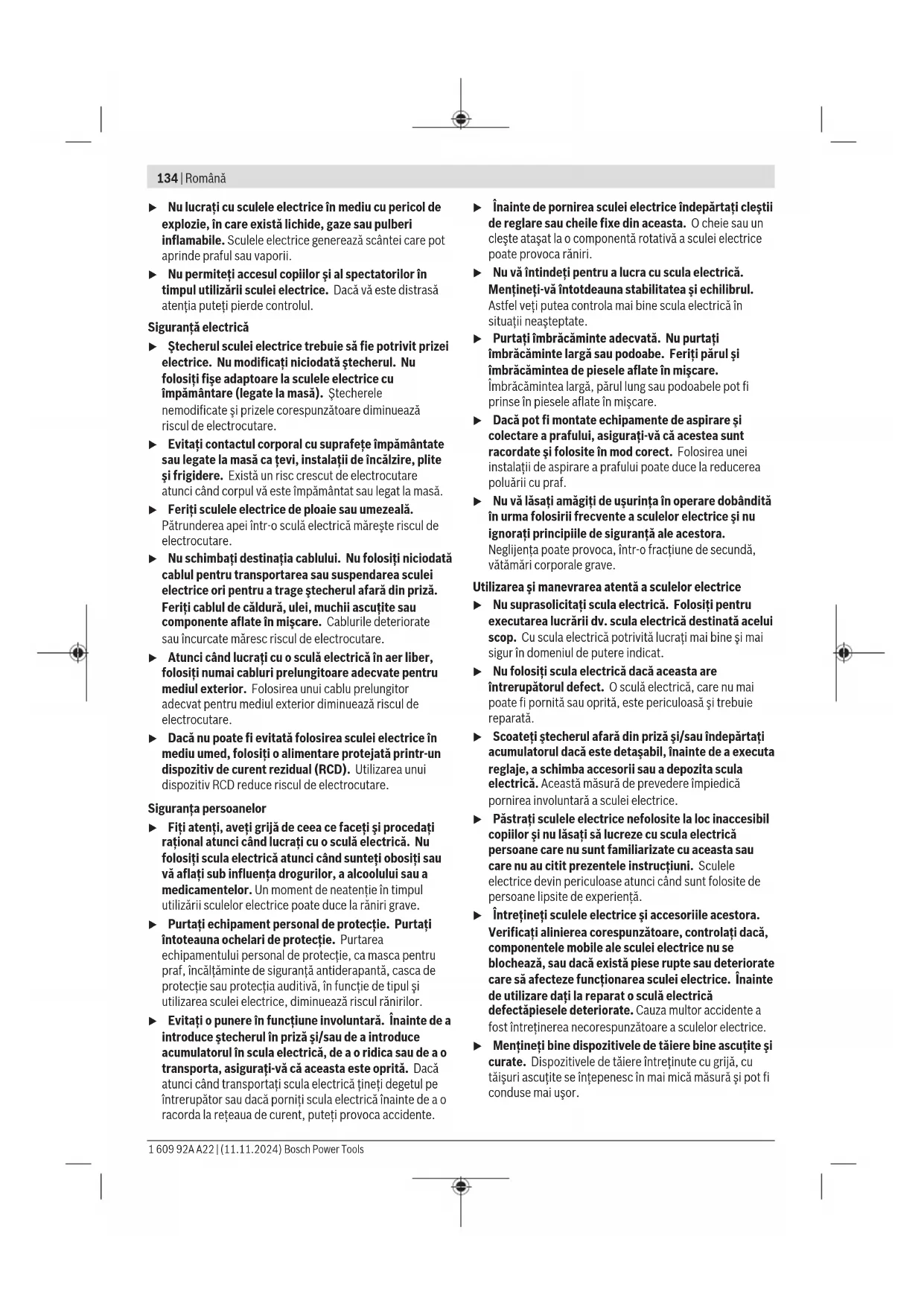

Instrucțiuni generale de siguranță pentru scule electrice

AVERTISMENT

Citiți toate avertismentele, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▸ Mențineți-vă sectorul de lucru curat și bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.

Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția, puteți pierde controlul.

Siguranța electrică

Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare. Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare. Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediu exterior. Folosirea unui cablu prelungitor adecvat pentru mediu exterior diminuează riscul de electrocutare. Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave. Purtați echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca mască pentru praf, încălțăminte de siguranță antiderapantă, cască de protecție sau protecție auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor. Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

Înainte de pornirea sculei electrice, îndepărtați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri. Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate. Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare. Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf. Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neatenția poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dumneavoastră scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat. Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată. Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență. Întrețineți sculele electrice și accesoriile acestora. Verificați alinierea corespunzătoare, controlați dacă componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare, dați la reparat o sculă electrică defectă cu piese deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice. - Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.

Folosiți scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase. - Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

• Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulatori decât cele prevăzute pentru el, există pericol de incendiu. Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu. Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care ar putea provoca scurtcircuitarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri. Nu folosiți un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mari riscul de incendiu.

Întreținere

• Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice. Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru șlefuitoare și polizoare

Folosiți scula electrică numai pentru șlefuire uscată. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare. Atenție, pericol de incendiu! Evitați supraîncălzirea materialului șlefuit și a șlefuitorului. Înaintea pauzelor de lucru, goliți întotdeauna rezervorul de praf. Praful de șlefuire din sacul de colectare a prafului, din microfiltru, din sacul din hârtie (sau din sacul filtrant, respectiv din filtrul aspiratorului) se poate autoaprinde în caz de condiții nefavorabile. Un pericol deosebit există atunci când praful de șlefuire este amestecat cu resturi de lac, poliuretan sau alte substanțe chimice, iar materialul șlefuit se înfierbântă după prelucrare îndelungată. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii. Nu modificați și nu deschideți acumulatorul. Există pericolul de scurtcircuit. În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Utilizați acumulatorul numai la produsele producătorului. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Înainte de a pune jos scula electrică, așteptați ca aceasta să se oprească complet. Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.

Descrierea produsului și a performanțelor sale

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Țineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

Scula electrică este destinată șlefuirii uscate a lemnului, materialelor plastice, materialelor de spacluire, precum și a suprafețelor lăcuite.

Componentele ilustrate

Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.

(1) Comutator de pornire/oprire (2) Sac complet de colectare a prafului (3) Acumulator (4) Tast de deblocare acumulatorului (5) Indicator al stării de încărcare a acumulatorului (6) Rozetă de reglare pentru preselectarea numărului de vibrații (7) Disc de șlefuire (8) Mâner (suprafață izolată de prindere) (9) Foaie abrazivă (10) Șuruburi pentru discul de șlefuire (11) Suport disc șlefuire (12) Ștuț de evacuare (13) Sac de colectare a prafului (14) Adaptor pentru sacul de colectare a prafului (15) Furtun de aspirare a) a) Acest accesoriu nu este inclus în setul de livrare standard.

Date tehnice

Șlefuitor cu excentric GEX 12V-125

Cod de identificare	3601 C72 1..
Tensiune nominalä V 12	=
Preselectare a numărului de vibratai
Turătie in gol n°A)	rot/min 6000-10000
Număr de vibratai lafunctionarea in golA)	min-112000-20000
Diametru cerc de vibratai mm 2,5
Diametru disc de silefure mm 125
GreutateA)	kg 1,0-1,2
Temperatura ambientalarecomandata in timpulincearcări	°C 0...+35
Temperatura ambientaladmisă in timpul functionăriiB)ş pe perioda depositări	°C -15 ... +50
Accumulatori recomandiata GBA 12V...

Șlefuitor cu excentric GEX 12V-125

Încărcătoare recomandate GAL 12...

GAX 18...

Valorile zgomotului emis au fost determinate conform EN 62841-2-4.

Nivelul presiunii acustice evaluat după curba de filtrare A al sculei electrice este în mod normal inferior valorii de 70 dB(A). Nivelul de zgomot în timpul lucrului poate depăși valorile specificate. Purtați căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-4:

a_h < 2,5 m/s², K = 1,5 m/s²

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate pentru compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Acumulator

Sculă electrică cu acumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea acumulatorului

Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a acumulatorului, încărcați complet acumulatorul înainte de prima utilizare.

Introducerea acumulatorului

Introduceți acumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea acumulatorului

Pentru extragerea acumulatorului, apăsați tastele de deblocare și extrageți acumulatorul. Nu forțați.

Indicatorul stării de încărcare a acumulatorului

Indicatorul stării de încărcare a acumulatorului (5) este format din trei LED-uri verzi. Acesta indică, timp de câteva secunde după conectare/deconectare, starea de încărcare a acumulatorului.

LED Capacitate

aprindere continuă de 3 ori cu iluminare de culoare verde	60 - 100%
aprindere continuă de 2 ori cu iluminare de culoare verde	30 - 60%
aprindere continuă o datață cu iluminare de culoare verde	10 - 30%
aprindere intermitentă lentță o datață cu iluminare de culoare verde	0 - 10%

Cele 3 LED-uri ale indicatorului stării de încărcare a acumulatorului se aprind intermitent și rapid atunci când temperatura acumulatorului se află în afara domeniului temperaturilor de lucru de la -30 până la +70°C și/sau s-a declanșat protecția la suprasarcină.

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorul împotriva umezelii și a apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20°C și 50°C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale acumulatorului folosind o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că acumulatorul este uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Montare

• Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula

electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Înlocuirea foii abrazive (consultați imaginea B)

Pentru scoaterea foii abrazive (9), ridicați-o în lateral și trageți-o (7).

Înainte de montarea unei foi abrazive moi, îndepărtați impuritățile și praful de pe discul de șlefuire (7), de exemplu, cu o pensulă.

Suprafața discului de șlefuire (7) este alcătuită dintr-o structură de tip arici, pentru a permite fixarea rapidă și facilă a foilor abrazive cu prindere cu arici.

Apăsați ferm foia abrazivă (9) pe partea inferioară a discului de șlefuire (7).

Pentru garantarea unei aspirări optime a prafului, asigurați-vă că decupajele din foia abrazivă (9) coincid cu orificiile de pe discul de șlefuire (7).

Pentru a prelungi durata de viață utilă a discului de șlefuire, în special în cazul utilizării materialului abraziv din plasă (de exemplu, Bosch M480), puteți introduce Pad Saver-ul (accesoriu) între discul de șlefuire și materialul abraziv.

Alegerea discului de șlefuire

În funcție de utilizare, scula electrică poate fi echipată cu discuri de șlefuire de diferite durități:

Disc de șlefuire moale: adecvat pentru șlefuirea delicată chiar a suprafețelor curbate - Disc de șlefuire semidur: adecvat pentru toate lucrările de șlefuire, utilizare universală - Disc de șlefuire dur: adecvat pentru un randament ridicat la șlefuirea suprafețelor plane.

Înlocuirea discului de șlefuit (consultați imaginea C)

Observație: Un disc de șlefuit deteriorat trebuie înlocuit imediat (7).

Scoateți foaia abrazivă. Deșurubați complet cele 4 șuruburi (10) (cu ajutorul șurubelniței T20) și scoateți discul de șlefuit (7). Montați noul disc de șlefuit (7) și strângeți la loc șuruburile.

Observație: La montarea discului de șlefuit, asigurați-vă că dantura sistemului de antrenare pătrunde în decupajele discului de șlefuit.

Observație: Un suport deteriorat al discului de șlefuit (11) poate fi înlocuit numai de către un centru de service autorizat pentru scule electrice Bosch.

Aspirarea prafului/așchiilor

Pulberile rezultate din prelucrarea de materiale precum vopsele pe bază de plumb, anumite tipuri de lemn și minerale pot fi nocive pentru sănătate. Atingerea sau inhalarea acestor pulberi poate provoca reacții alergice și/sau afecțiuni ale căilor respiratorii ale utilizatorului sau ale persoanelor aflate în apropiere.

Anumite pulberi precum pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

- Folosește pe cât posibil un sistem de aspirare a prafului adecvat pentru materialul prelucrat. - Asigură o ventilație optimă a spațiului de lucru. - Este recomandat să utilizezi o mască de protecție respiratorie din clasa de filtrare P2.

Respectă prevederile din țara ta referitoare la materialele de prelucrat.

Aspirare independentă cu sac de colectare a prafului (consultați imaginile D-F)

Așază și împinge întregul sac de colectare a prafului (2) pe stutul de evacuare (12) până când se închide paralel cu scula.

Pentru golirea sacului de colectare a prafului (13), extrage complet sacul de colectare a prafului (2) de pe stutul de evacuare (12). Deșurubează adaptorul (14) de pe sacul de colectare a prafului (13) și golește sacul de colectare a prafului.

Observație: Pentru a asigura o aspirare optimă a prafului, golește cu regularitate sacul de colectare a prafului (13).

La prelucrarea suprafețelor verticale, ține scula electrică astfel încât sacul de colectare a prafului (2) să fie orientat în jos.

Aspirare cu o instalație exterioară (consultați imaginea G)

Montați adaptorul de aspirare (15) pe suportul de evacuare (12).

Racordați furtunul de aspirare (15) la un aspirator. La sfârșitul acestor instrucțiuni este disponibilă o prezentare generală a diferitelor aspiratoare adecvate pentru racordare. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiți un aspirator special.

Atunci când prelucrați suprafețe verticale, țineți scula electrică astfel încât furtunul de aspirare să fie îndreptat în jos.

Funcționare

Punere în funcțiune

Pornirea/Oprirea

Asigurați-vă că puteți acționa întrerupătorul pornit/oprit fără a lăsa din mână mânerul.

Pentru pornirea sculei electrice, apăsați comutatorul de pornire/oprire (1).

Pentru oprirea sculei electrice, apăsați din nou comutatorul de pornire/oprire (1).

Preselectarea numărului de vibrații

Roza de reglare pentru preselectarea numărului de vibrații (6) permite preselectarea numărului de vibrații dorit chiar și pe parcursul funcționării.

1-2 număr de vibrații redus, 3-4 număr mediu de vibrații, 5-6 număr ridicat de vibrații

Numărul preselectat de vibrații depinde de material și de condițiile de lucru, putând fi determinat prin probe practice.

Modulul Constant Electronic menține aproape constant numărul de vibrații la mersul în gol și în sarcină, asigurând astfel un randament uniform de lucru.

După un timp de lucru mai îndelungat cu un număr redus de vibrații, ar trebui să lăsați scula electrică să meargă în gol cu numărul maxim de vibrații aproximativ 3 minute, pentru a se răci.

Prezentare generală a utilizării

	Utilizare/Material Material abraziv Treaptă de turție
Slefuire	- Şlefuirea vopselei și a lacurilor vechi	P60 - P100 4-6
	- Şlefuirea lemnului
	- Şlefuirea materialelor plastice termoplaste P60-P100 1-3
Slefuire intermediără	- Şlefuirea lemnului și a furnirului îniate de lacuire	P120 - P180 4-6
	- Ruperea muchilor pieselor din lemn
	- Netezirea suprafăței din lemn îniate de băituure
	- Şlefuirea preliminară și intermediară a lacului	P220 - P280 1-3
	- Şlefuirea intermediară a lacului de pe muchii
Slefuire finală	- Şlefuirea lemnului	P150 - P180 4-6
	- Şlefuirea muchilor de lemn masiv și de furnir
	- Şlefuirea lacului de pe suprafățe și muchii băituite P240-P320 1-3

Instrucțiuni de lucru

• Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică.

În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Înainte de a pune jos scula electrică, așteptați ca aceasta să se oprească complet.

Scula electrică nu este adecvată pentru utilizare în regim staționar. Nu trebuie, de exemplu, să fie prinsă în menghine sau să fie fixată pe un banc de lucru.

Pentru a lucra fără efort, puteți ține scula electrică de sus, din lateral sau din față, în funcție de lucrarea efectuată (consultați imaginea H).

Șlefuirea suprafețelor

Porniți scula electrică, așezați-o cu toată suprafața de șlefuire pe materialul de prelucrat și deplasați-o apăsând-o moderat deasupra piesei de lucru.

Randamentul de îndepărtare a materialului și aspectul suprafeței sunt determinate în principal de alegerea foii abrazive, de treapta numărului de vibrații preselectată și de forța de apăsare.

Numai foile abrazive impecabile au un randament optim la șlefuire și menajează scula electrică.

Aveți grijă să mențineți o presiune de apăsare constantă, pentru a prelungi durabilitatea foilor abrazive.

Creșterea excesivă a forței de apăsare nu duce la optimizarea randamentului de șlefuire, ci provoacă o uzură mai puternică a sculei electrice și deteriorarea prematură a plăcii de șlefuire.

Utilizați numai accesorii de șlefuire Bosch originale.

Șlefuire brută

Montați o foaie abrazivă cu granulație grosieră.

Apăsați numai în mică măsură scula electrică, astfel încât aceasta să lucreze cu număr ridicat de vibrații, atingând un nivel mai mare de îndepărtare a materialului prin șlefuire.

Șlefuire finală

Montați o foaie abrazivă de granulație mai fină.

Prin variația discretă a presiunii de apăsare, respectiv prin modificarea numărului de vibrații, aveți posibilitatea de a reduce numărul de vibrații dorit pentru discul de șlefuit, fiind menținută mișcarea excentricului.

Deplasați scula electrică apăsând-o moderat și executând cercuri plane cu aceasta sau mișcând-o alternativ în direcție longitudinală și transversală pe piesa de lucru. Pentru a evita creșterea piesei de lucru, de exemplu a furnirului, nu înclinați greșit scula electrică.

După terminarea procesului de lucru, opriți scula electrică.

Întreținere și service

• Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. Pentru a putea lucra bine și în siguranță, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră, cât și în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți la: www.bosch-pt.com

Echipa de consultanță clienți Bosch va răspunde cu plăcere la întrebări privind produsele noastre și accesoriile acestora. În caz de reclamații sau comenzi de piese de schimb, vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

În cazul expedierii de către terți (de ex.: transport aerian sau casă de expediții) trebuie respectate cerințele speciale privind ambalajele și marcarea. În acest caz, la pregătirea coletului trebuie să se consulte un expert în domeniul mărfurilor periculoase.

Expediați acumulatorii numai dacă aceștia prezintă carcasă intactă. Acoperiți cu bandă adezivă contactele deschise și ambalați astfel acumulatorii încât aceștia să nu se poată deplasa în interiorul ambalajului. Respectați și alte eventuale norme naționale din domeniu.

Eliminare

Sculele electrice, acumulatorii, accesoriile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și acumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Sculele electrice scoase din uz și acumulatorii/bateriile defecte sau uzate trebuie eliminate separat. În acest scop, utilizați sistemele de colectare prevăzute special.

În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport”, Pagina 139).

ука3ания за сигурност

общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖДЕНИЕ

Прочетете всички предупреждения, указания, запознайте се с инструкциите и техническите характеристики

Терминистики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания и инструкции за в бъдеще.

Използваният по-долу термин "електроинструмент" се отнася за захранваните от електрическата мрежа електроинструменти (със захранващ кабел) и за захранваните от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

Работното място трябва да бъде подредено. Разхвърляните или тъмни работни места са предпоставка за инциденти. Не работете с електроинструменти в среда с повишена опасност от взрив, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа електроинструментите отделят искри, които могат да възпламенят прахообразни материали или пари. Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието ви бъде отклонено, може да загубите контрол над електроинструмента.

Безопасност при работа с електрически ток

Щепселът на електроинструмента трябва да е подходящ за контакта. В никакъв случай не допускайте изменение на конструкцията на щепсела. Когато работите със занулени или заземени електроинструменти, не използвайте адаптери за щепсели. Използването на оригинални щепсели и контакти намалява риска от възникване на токов удар. Избягвайте допир на тялото до заземени повърхности, напр. тръби, отоплителни уреди, печки и хладилници.

Когато тялото ви е заземено, рискът от възникване на токов удар е по-голям.

Предпазвайте електроинструмента от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. Не използвайте захранващия кабел за носене, за окачване или за изваждане на щепсела от контакта. Пазете кабела от нагряване, омасляване, допир до остри ръбове или до подвижни части на машината. Повреден или усукан кабел увеличава риска от възникване на токов удар. Когато работите с електроинструмент навън, използвайте само удължителен кабел, подходящ за работа на открито. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

Fiți concentrați, procedați cu atenție și folosiți-vă de bunul simț atunci când lucrați cu scule electrice. Nu folosiți scule electrice dacă sunteți obosiți sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul lucrului cu scule electrice poate duce la răniri grave. Purtați echipament de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentului de protecție, cum ar fi masca de praf, încălțămintea de siguranță cu talpă antiderapantă, casca de protecție sau antifoanele, reduce riscul de rănire. Evitați pornirea accidentală a sculei electrice. Asigurați-vă că întrerupătorul este în poziția "Oprit" înainte de a conecta acumulatorul, de a ridica sau de a transporta scula. Transportarea sculei electrice cu degetul pe întrerupător sau alimentarea acesteia cu întrerupătorul pornit poate duce la accidente. Îndepărtați cheile de reglare înainte de a porni scula electrică. O cheie rămasă atașată la o piesă rotativă a sculei poate duce la răniri. Nu vă aplecați excesiv. Păstrați o poziție stabilă și echilibrul în orice moment. Astfel puteți controla mai bine scula electrică în situații neașteptate.

Îmbrăcați-vă adecvat. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile în mișcare.

Dacă este posibil să folosiți un sistem de aspirare a prafului, asigurați-vă că este conectat și funcționează corect. Utilizarea unui sistem de aspirare poate reduce riscurile legate de praf. Utilizarea frecventă a sculei electrice nu trebuie să vă facă să neglijați măsurile de siguranță. O acțiune neglijentă poate provoca răniri grave într-o fracțiune de secundă.

Întreținerea atentă a sculelor electrice

Înainte de a utiliza scula electrică, citiți instrucțiunile de siguranță. Utilizați scula electrică conform destinației sale. Lucrați în siguranță, folosind scula electrică adecvată pentru aplicația specificată de producător. Nu utilizați scula electrică dacă întrerupătorul este defect. O sculă electrică care nu poate fi oprită și pornită cu întrerupătorul este periculoasă și trebuie reparată. Înainte de a efectua orice ajustare, schimbare de accesorii sau depozitare, deconectați ștecherul de la priză și/sau scoateți bateria, dacă este posibil. Această măsură preventivă reduce riscul de pornire accidentală. Păstrați sculele electrice la îndemâna copiilor. Nu permiteți persoanelor care nu cunosc instrucțiunile să le folosească. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiți. Întrețineți sculele electrice și accesoriile. Verificați dacă piesele în mișcare sunt aliniate și nu se blochează, dacă există piese rupte sau deteriorate care afectează funcționarea. Reparați piesele deteriorate înainte de utilizare. Multe accidente sunt cauzate de scule electrice prost întreținute. Păstrați sculele de tăiere ascuțite și curate. Întreținerea corespunzătoare a sculelor de tăiere ascuțite reduce riscul de blocare și facilitează controlul.

Sculele electrice întreținute corespunzător au mai puțină frecare și sunt mai ușor de controlat.

Utilizați scula electrică, accesoriile, biții și uneltele de lucru conform instrucțiunilor producătorului. Țineți cont de condițiile de lucru și de operația ce urmează să fie efectuată. Utilizarea sculei electrice pentru alte operații decât cele prevăzute poate duce la situații periculoase. Păstrați mânerele și suprafețele de prindere uscate, curate și fără ulei. Mânerele și suprafețele de prindere alunecoase nu permit o manevrare și un control sigur al sculei electrice în situații neașteptate.
