Toote tüüp	Juhtmeta ekstsentriklihvija
Bränd	Bosch
Mudel	GEX 12V-125 Professional
Nimipinge	12 V
Tühikäik	6 000 – 10 000 p/min
Tühikäigu võnkesagedus	12 000 – 20 000 min⁻¹
Amplituudi läbimõõt	2,5 mm
Lihvketta läbimõõt	125 mm
Kaal (ilma akuta)	1,0 – 1,2 kg
Soovitatavad akud	GBA 12V…
Soovitatavad laadijad	GAL 12…, GAX 18…
Soovitatav laadimistemperatuur	0 … +35 °C
Kasutus- ja hoiutemperatuur	-15 … +50 °C
Helirõhutase	< 70 dB(A)
Vibratsioonitase (a_n)	< 2,5 m/s², K=1,5 m/s²
Sihipärane kasutus	Puidu, pahtli, plasti ja lakitud pindade kuivlihvimine
Võnkesageduse eelvalik	Jah, rattaga (6 asendit)
Tolmu eemaldamine	Sisseehitatud tolmukott või väline tolmuimeja
Abrasiivide kinnitamine	Isesulguv (Velcro)
Kaasasolevad tarvikud	Täielik tolmukott, lihvketas

Korduma kippuvad küsimused - GEX 12V125 Professional BOSCH

Kuidas vahetada abrasiivketast?

Tõstke abrasiivketas küljelt üles ja eemaldage see lihvkettalt. Enne uue ketta paigaldamist puhastage lihvketas. Suruge uus ketas tugevalt kinni, joondades augud optimaalseks tolmuimejaks.

Kuidas tolmukotti tühjendada?

Eraldage kogu kott imitorust. Keerake kotiadapter lahti ja tühjendage see. Optimaalse tolmuimeja jaoks tühjendage kott õigel ajal, eriti pärast intensiivset lihvimist.

Millist akut kasutada GEX 12V-125-ga?

Kasutage ainult Bosch GBA 12V… (liitiumioon) akusid. Ühilduvad laadijad on GAL 12… ja GAX 18…. Ärge kunagi kasutage muid akusid.

Kuidas reguleerida võnkesagedust?

Keerake eelvaliku ratast (6), et valida 6 kiiruse hulgast: asendid 1-2 (madal), 3-4 (keskmine), 5-6 (kõrge). Saate reguleerida isegi töö ajal.

Kas ma saan lihvijat kasutada vertikaalsetel pindadel?

Jah, hoidke tööriista nii, et tolmukott või imivoolik on suunatud alla, et hõlbustada tolmu eemaldamist.

Kuidas tööriista puhastada?

Enne puhastamist eemaldage alati aku. Puhastage regulaarselt ventilatsiooniavasid pehme ja kuiva pintsliga. Ärge kasutage abrasiivseid tooteid.

Mida teha, kui aku tööaeg väheneb?

Märgatav tööaja langus pärast mitut laadimistsüklit näitab, et aku on eluea lõpus. Asendage see originaalse Bosch GBA 12V akuga. Ärge hoidke akut äärmuslikel temperatuuridel.

Kuidas ühendada väline tolmuimeja?

Kinnitage imivoolik (15) väljalaskekanali külge (12) ja ühendage teine ots lihvitava materjali jaoks sobiva tolmuimejaga. Ohtlike tolmu puhul kasutage spetsiaalset tolmuimejat.

Millised lihvketta tüübid on saadaval?

Bosch pakub kolme kõvadust: pehme (kumeratele pindadele), poolkõva (universaalne kasutus) ja kõva (suure eemaldusvõimega tasastel pindadel).

Kuidas vahetada lihvketast?

Eemaldage abrasiivketas. Keerake lahti 4 kruvi (T20) ketta all, seejärel eemaldage ketas. Paigaldage uus ketas, lükates hammasühendus soonde ja keerake kinni. Kui kettahoidik on kahjustatud, viige see Boschi teenindusse.

KASUTUSJUHEND GEX 12V125 Professional BOSCH

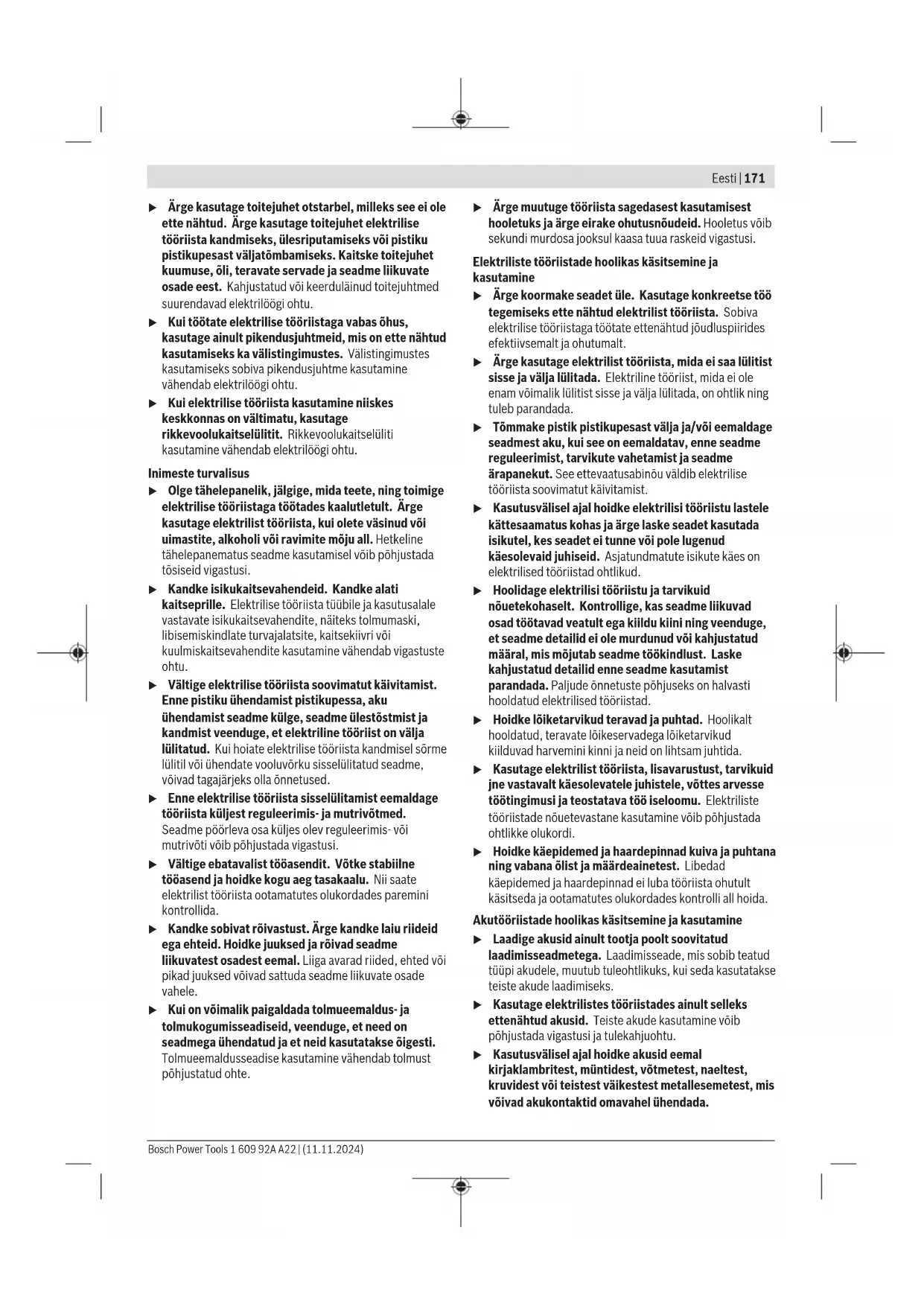

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi kõik tööriistaga kaasasolevad ohutusnõuded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistikuga ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.

Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välitingimustes. Välitingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

▷ Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. ▷ Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. Hoolitsege elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuevastane kasutamine võib põhjustada ohtlikke olukordi. Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja kasutamine

Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.

Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Värvisegamisest võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhuslikul kokkupuutel loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. ▸ Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse. Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. ▸ Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

Ohutusnõuded lihvmasinate kasutamisel

Kasutage elektrilist tööriista ainult kuivlihvimiseks. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Tähelepanu, tuleoht! Vältige lihvitava materjali ja lihvmasina ülekuumenemist. Enne töös pauside tegemist eemaldage alati tolmumahuti. Tolmukotis, mikrofiltris, paberkotis (või filtrikotis või tolmuimejafiltris) olev lihvimistolm võib ebasoodsates tingimustes iseeneslikult süttida. Eriti suur on oht siis, kui lihvimistolm on segunenud laki, polüuretaanijääkide või muude keemiliste ainetega ja lihvitav materjal on pärast pikemat töötlemist kuum. Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Ohutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. ▸ Ärge mutke ega avage akut. On lühiseoht. Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. ▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Seade on ette nähtud puidu, plastmaterjalide, pahtlisegude ja värvitud pindade kuivlihvimiseks.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) Sisse-/väljalüliti (2) Komplektne tolmukott (3) Aku (4) Aku lukustuse vabastamisnupp (5) Aku laetuse taseme näidik (6) Võnkumiskiiruse eelvaliku seaderatas (7) Lihvtaldrik (8) Käepide (isoleeritud haardepind) (9) Lihvpaber (10) Lihvtaldriku kruvid (11) Lihvtalla kandur (12) Väljapuhkeotsak (13) Tolmukott (14) Tolmukoti adapter (15) Tolmueemaldusvoolik a) See tarvik ei kuulu standard-tarnekomplekti.

Tehnilised andmed

Akuekstsentriklihija GEX 12V-125
Tootenumber		3601 C72 1..
Nimipinge V 12	-
Vönkesageduse eelvalik ●
Tühikäigu põörlemissagedus n°A)	min-1	6000-10000
Tühikäigu vönkesagedusA)	min-1	12000-20000
Vönkeringi lübimõöt mm 2,5

Akuekstsentriklihvija GEX 12V-125

Lihvketta labimõöt mm 125
KaalA	kg 1,0-1,2
Soovitatav ümbruskonna temperatuur laadämisel	°C 0 ... +35
Lubatud ümbruskonna temperatuur käitamiselB) ja ladustamisel	°C -15 ... +50
Soovitatavad akud GBA 12V...
Soovitatavad	GAL 12...
laadämisseadmed	GAX 18...

A) sõltuvalt kasutatud akust

B) piiratud jõudlus temperatuuridel < 0°C

Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.

Andmed müra/vibratsiooni kohta

Müraemissiooni väärtused, määratud vastavalt EN 62841-2-4.

Elektrilise tööriista ekvivalentne helirõhutase on tavaliselt väiksem kui 70 dB(A). Töötamisel võib müratase nimetatud väärtusi ületada. Kandke kuulmiskaitsevahendeid!

Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN 62841-2-4:

a _ n lt; 2, 5 m / s ^ 2, K = 1, 5 m / s ^ 2,

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erineda. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja jooksul vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Aku

Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti.

Aku laadimine

Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitiumioonaku laadimiseks.

Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.

Aku paigaldamine

Lükake laetud aku akuhoidikusse nii, et see suntavalt fikseeruks.

Aku eemaldamine

Aku eemaldamiseks vajutage sügavuse vabastamise nuppe ja tõmmake aku välja. Ärge rakendage seejuures jõudu.

Aku laetuse taseme näidik

Aku laetuse taseme näidik (5) elektrilisel tööriistal koosneb kolmest rohelisest LED-ist. See näitab sisse- ja väljalülitamise järel mõne sekundi kestel aku laetuse taset.

LED Mahtuvus

Pidev tuli 3 x roheline 60-100%

Pidev tuli 2 x roheline 30-60%

Pidev tuli 1 x roheline 10-30%

Aeglane vilkuv tuli 1 x roheline 0-10%

Aku laetuse taseme näidiku 3 LEDi vilguvad kiiresti, kui aku temperatuur on väljaspool töötemperatuuri vahemikku -30 kuni +70°C ja/või ülekoormuskaitse on rakendunud.

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke akut temperatuuril -20°C kuni 50°C. Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.

Paigaldus

Võtke aku enne kõiki töid elektrilise tööriista juures (nt hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht.

Lihvpaberi vahetamine (vt jn B)

Lihvpaberi (9) eemaldamiseks kergitage seda servast ja tõmmake lihvtaldrikult (7) maha.

Eemaldage enne uue lihvpaberi paigaldamist lihvtaldrikult (7) mustus ja tolm, nt pintsliga.

Lihvtaldriku (7) pealispind koosneb takjakangast, millele saate takjakinnitusega lihvpaberid kiiresti ja lihtsalt kinnitada.

Suruge lihvpaber (9) tugevalt lihvtaldriku (7) akuljele. Tolmu optimaalse äraimemise tagamiseks jälgige, et väljastantsitud kohad lihvpaberil (9) ühtuksid avadega lihvtaldrikul (7).

Lihvtaldriku eluea pikendamiseks, eriti lihvimisvõrgu (nt Bosch M480) kasutamisel, võite paigaldada lihvimistaldriku ja lihvimisvõrgu vahele tallakaitsme (Pad Saver, lisavarustus).

Lihvtaldriku valik

Sõltuvalt konkreetsest tööst saab elektrilise tööriista varustada erineva kõvadusega lihvtaldrikutega:

- Pehme lihvtaldrik: sobib tundlikuks lihvimiseks, ka kumeratel pindadel. - Keskmise kõvadusega lihvtaldrik: sobib igasugusteks lihvimistöödeks, universaalselt kasutatav. - Kõva lihvtaldrik: sobib tasaste pindade suure jõudlusega lihvimiseks.

Lihvtaldriku vahetamine (vt joonist C)

Märkus: Vahetage vigastatud lihvtaldrik (7) kohe uue vastu.

Tõmmake lihvpaber maha. Keerake neli kruvi (10) (kruvikeerajaga T20) täiesti välja ja võtke lihvtaldrik (7) ära. Paigaldage uus lihvtaldrik (7) ja keerake kruvid jälle kinni.

Märkus: Jälgige lihvtaldriku kohaleasetamisel, et kaasavõtja hambad haarduksid lihvtaldriku väljalõigetega.

Märkus: Lihvtaldriku kahjustada saanud kandurit (11) tohib vahetada ainult Boschi elektritööriistade volitatud klienditeenindus.

Tolmu/saepuru äratõmme

Pliisaldusega värvide, teatud puiduliikide ja mineraalide tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

• Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
• Tagage töökohas hea ventilatsioon.
• Soovitame kasutada hingamisteede kaitsemaski P2-klassifiltriga.

Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju.

Integreeritud tolmuimemine tolmukotiga (vt jooniseid D-F)

Asetage tolmukoti komplekt (2) väljapuhkeotsakule (12), kuni kott on tööriistaga tasa.

Tolmukoti (13) tühjendamiseks tõmmake kogu tolmukott (2) väljapuhkeotsakult (12) ära. Keerake adapter (14) tolmukotilt (13) ära ja tühjendage tolmukott.

Märkus. Optimaalse tolmuimemise tagamiseks tühjendage tolmukott (13) õigel ajal.

Hoidke elektritööriista töö ajal vertikaalsetel pindadel nii, et tolmukott (2) oleks suunatud alla.

Väljalaskmine (vt joonis G)

Lükake imivoolik (15) väljapuhkeotsakule (12).

Ühendage imivoolik (15) tolmuimejaga. Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust.

Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.

Horisontaalsete pindade töötlemisel hoidke seadet nii, et imivoolik on suunatud alla.

Kasutus

Kasutuselevõtt

Sisse-/väljalülitamine

Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti.

Elektrilise tööriista sisselülitamiseks vajutage sisse-/väljalülitit (1).

Elektrilise tööriista väljalülitamiseks vajutage uuesti sisse-/väljalülitit (1).

Võnkumiskiiruse eelvalimine

Võnkumiskiiruse eelvalikurattaga (6) saate vajaliku võnkumiskiiruse eelvalida ka töötamise ajal.

1-2 madal võnkumiskiirus, 3-4 keskmine võnkumiskiirus, 5-6 suur võnkumiskiirus

Vajalik võnkumiskiirus oleneb materjalist ja töötingimustest ning see tuleb kindlaks teha praktilise katse käigus.

Konstantelektroonika hoiab võnkumiskiiruse tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase jõudluse.

Pärast pikemaajalist tööd madalal võnkumiskiirusel tuleks elektrilisel tööriistal lasta jahtumiseks töötada umbes

3 minutit tühikäigul maksimaalse võnkumiskiirusega.

Kasutusviiside ülevaade

Kasutusvils/materjal Abrasiiv Pöörlemskiliruse
		asta
Mahalihvimine	- Vana värvi- või lakikihi mahalihvimine	P60-P100 4-6
	- Puidu lihvmine
	- Termoplastide lihvmine P60-P100 1-3
Vahelihvmine	- Puidu ja spooni lihvmine enne lakkimist	P120-P180 4-6
	- Puitdetailide kraatide eemaldamine
	- Puidupinna lihvmine enne peitsimist
	- Lakikihtide vahelihvmine ja alusraki lihvmine	P220-P280 1-3
	- Kantidele kantud lakikihtide vahelihvmine
Peenlihvmine	- Puidu lihvmine	P150-P180 4-6
	- Täispuidu ja spooni kantide lihvmine
	- Peitsitud pindadele või kantidele kantud laki lihvmine P240-P320 1-3

Tööjuhised

Võtke aku enne kõiki töid elektrilise tööriista juures (nt hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastusoht. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Elektriline tööriist ei sobi statsionaarseks tööks. Seda ei tohi kinnitada näiteks kruustangide vahele ega tööpingi külge.

Et töö ei väsitaks, saate elektrilist tööriista vastavalt kasutusviisile ülalt, küljelt või eest kinni hoida (vt jn H).

Pindade lihvimine

Lülitage elektriline tööriist sisse, asetage see kogu lihvimispinnaga töödeldavale aluspinnale, liigutage seda mõõduka survega mööda töödeldavat detaili.

Materjali eemaldusjõudluse ja lihvimistulemuse puhul on määravaks peamiselt lihvpaberi valik, eelvalitud võnkesageduse aste ja rakendatav surve.

Ainult laitmatu kvaliteediga lihvlehed tagavad hea lihvimisjõudluse ja säästavad elektrilist tööriista.

Lihvlehtede kasutusea pikendamiseks töötage ühtlase survega.

Surve ülemäärane suurendamine ei paranda lihvimisjõudlust, vaid suurendab elektrilise tööriista kulumist ja lihvplaadi enneaegset töökõlbmatuks muutumist.

Kasutage ainult originaalseid Bosch-lihvimistarvikuid.

Jämedlihvimine

Paigaldage jämeda teralisusega lihvleht.

Rakendage elektrilisele tööriistale ainult kerget survet, nii et see töötab kõrgemal võnkumissagedusel ja suureneb eemaldatava materjali hulk.

Peenlihvimine

Paigaldage peenema teralisusega lihvleht.

Survet kergelt varieerides või võnkumissageduse astme muutmisega saate vähendada lihvtaldriku võnkumissagedust, nii et ekstsentriline liikumine säilib.

Liigutage elektrilist tööriista töödeldaval detailil mõõduka survega ringikujuliselt või vaheldumisi piki- ja ristisuunas. Ärge kallutage elektrilist tööriista, et vältida töödeldava detaili, nt kättevineeri, läbilihvimist.

Pärast töö lõppu lülitage elektriline tööriist välja.

Hooldus ja korrashoid

Hooldus ja puhastus

Võtke aku enne kõiki töid elektrilise tööriista juures (nt hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Täpsed detailjoonised ja varuosade kohta leiate:

www.bosch-pt.com

Vastuse tooteid ja tarvikuid puudutavatele küsimustele saate Boschi rakendusnõustajatelt.

Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootenumber, mille leiate toote tüübisildilt.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teenindusaadressid leiate:

Soovituslike liitiumioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Kasutajal on lubatud akusid vedada maanteel piiranguteta.

Kui saatjaks on kolmas osapool (nt ohuvedu või ekspedeerimine), tuleb järgida pakendile ja tähistusele esitatavaid erinõudeid. Toote veoks ettevalmistusse tuleb kaasata ohtlike ainete ekspert.

Akusid tohib lahetada uksnes siis, kui akude korpus on kahjustamata. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Jargige ka voimalikke taiendavaid riigiseseseid eeskirju.

Kasutuskölmatuks muutunud seadmete kaitlus

Elektrilised tooriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasaaastlikult ringlusse votta.

Arge käidelge elektrilisi töriistu ja akusid/ patareisid koos olmejäatmetega!

Uksnes EL liikmesrikidele:

Kasutuselt korvaldatud elektrilised toorliistad ja defektsed voi kasutatud akud/pataeid tuleb eraldi jaatmekaitlusse suunata. Kasutage selleks ettenahtud kogumissusteeme. Mitteshiparasel korvaldamisel voivad vanad elektri- ja elektroonikaseadmed voimalike ohtlike ainete sisalduse tottu kahjustada keskkonda ja imimestiervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 175).

Läti

Ohutusnõuded

Üldised ohutusnõuded elektritööriistadele

HOIATUS

Lugege läbi kõik ohutusnõuded ja juhised, vaadake illustratsioone ja tutvuge

spetsifikatsioonidega, mis on tarnitud koos sellega

elektroinstrumentu. Seit nüüd ohutusnõuete ja -juhiste eiramine võib põhjustada tulekahju ning olla elektrilöögi või tõsise vigastuse põhjuseks.

Pärast lugemist hoidke need eeskirjad alles edaspidiseks kasutamiseks.

Ohutusnõuetes kasutatav nimetus "elektroinstrument" kehtib nii teie võrgu elektroinstrumentidele (juhtmega) kui ka akutoitega elektroinstrumentidele (juhtmeta).

Ohutu töökoht

Hoidke oma töökoht puhas ja hästi valgustatud. Korratutes ja pimedates kohtades võivad kergesti juhtuda õnnetused. Ärge kasutage elektroinstrumente plahvatusohtlikus keskkonnas, näiteks kergestisüttivate vedelike läheduses ning kohtades, kus õhus on suurenenud gaasi- või tolmukogus. Töö ajal elektroinstrument veidi sädemeid, mis võib põhjustada kergestisüttiva tolmu või aurude süttimise. Elektroinstrumenti kasutades ärge lubage lastel ja kõrvalistel isikutel töökohale läheneda. Teiste inimeste juuresolek võib hajutada tähelepanu, mille tulemusena võite kaotada kontrolli elektroinstrumendi üle.

Elektriohutus

Elektroinstrumendi pistik peab sobima elektripistikupessa. Pistikukonstruktsiooni ei tohi mingil viisil muuta. Ärge kasutage pistikuadaptereid, kui elektriinstrument on kaabli kaudu ühendatud kaitse-maandusahelaga. Muutmata konstruktsiooniga pistik, mis sobib pistikupessa, vähendab elektrilöögi saamise riski. Vältige kehaosade kokkupuudet maandatud esemetega, näiteks torude, radiaatorite, pliitide või külmikutega. Maandatud pindade puudutamine suurendab elektrilöögi riski. Ärge kasutage elektriinstrumenti vihma ajal ega hoidke seda niiskuses. Niiskuse sattumisel elektriinstrumenti suureneb elektrilöögi oht. Ärge koormake kaablit üle. Ärge kasutage kaablit elektroinstrumendi kandmiseks, tõmbamiseks ega pistikupesast lahtiühendamiseks. Kaitske kaablit kuumuse, õli, teravate servade ja liikuvate osade eest. Kahjustatud või sassis elektrikaabel võib põhjustada elektrilöögi. Kasutades elektroinstrumenti õues, kasutage selle ühendamiseks ainult välitingimusteks sobivaid pikenduskaableid. Välitingimusteks sobiva elektrikaabli kasutamine vähendab elektrilöögi riski. Kui elektriinstrumenti on siiski vaja kasutada niiskes kohas, ühendage see rikkevoolukaitselülitiga (RCD) kaitstud toiteahelasse. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi riski.

Isikuohutus

Elektroinstrumendiga töötades säilitage enesekontroll ja tegutsege mõistlikult. Katkestage töö, kui tunnete väsimust või olete narkootikumide, alkoholi või ravimite mõju all. Elektroinstrumendiga töötades võib isegi üks hetk tähelepanematust põhjustada tõsise vigastuse. Kasutage isikukaitsevahendeid. Töö ajal kandke alati kaitseprille. Isikukaitse

Atsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainojumu risku.

Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnēsāšanas pārliecinieties, ka tas ir izslēgts. Pārnēsājot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustīgām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties kustīgajās daļās. Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas ierīci, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundēs daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Hooldage elektritööriistu ja nende tarvikuid õigeaegselt. Kontrollige, kas liikuvad osad on nihkunud ja on kindlalt kinnitatud, kas mõni osa pole katki ja kas puuduvad muud asjaolud, mis võiksid elektritööriista tööd ebasoodsalt mõjutada. Kui elektritööriist on kahjustatud, tagage, et see enne kasutamist parandataks. Paljud õnnetused juhtuvad seetõttu, et elektritööriista ei hooldata enne kasutamist piisavalt. Hoidke lõikavad tööriistad teravad ja puhtad. Hoolikalt hooldatud elektritööriistad, mis on varustatud teravate lõiketööriistadega, võimaldavad töötada palju tõhusamalt ja on kergemini juhitavad. Kasutage ainult selliseid elektritööriistu, tarvikuid, tööriistu jne, mis vastavad siin antud juhistele, arvestades ka konkreetseid kasutustingimusi ja tehtava töö iseloomu. Elektritööriista kasutamine muudel eesmärkidel, kui need, milleks tootja selle on ette näinud, on ohtlik ja võib viia ettenägematute tagajärgedeni. Hoidke elektritööriista käepidemed ja haardepinnad kuivad, puhtad ning vabad õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad takistavad elektritööriista tõhusat käsitsemist ja ohutut juhtimist ettenägematutes olukordades.

Ohutu käsitsemine ja töö akutoitega elektritööriistadega

Akude laadimiseks kasutage ainult tootja määratud laadimisseadet. Iga laadimisseade on ette nähtud ainult teatud tüüpi akule, ja katse seda kasutada teist tüüpi aku laadimiseks võib põhjustada laadimisseadme ja/või aku süttimise. Kasutage elektritööriistades ainult neile spetsiaalselt ette nähtud akusid. Teist tüüpi akude kasutamine võib põhjustada vigastusi või viia elektritööriista ja/või aku süttimiseni. Ajal, mil akut ei kasutata, ärge laske selle kontaktidel kokku puutuda kirjaklambrite, müntide, võtmete, naelte, kruvide või muude väikeste metallesemetega, mis võiksid moodustada ühenduse kontaktide vahel, põhjustades lühise. Lühis aku kontaktide vahel võib tekitada põletusi ja põhjustada süttimist. Aku ebaõige kasutamise korral võib sellest välja voolata vedel elektrolüüt; ärge laske sellel sattuda kokkupuutesse nahaga. Kui see siiski juhtub, loputage elektrolüüti veega. Kui elektrolüüt satub silma, otsige arsti abi. Akust välja voolanud elektrolüüt võib põhjustada naha põletikku või isegi põletust. Ärge kasutage akut või elektritööriista, kui see on kahjustatud või modifitseeritud. Kahjustatud või modifitseeritud akud võivad tekitada ettenägematuid olukordi, mille tulemusena võib toimuda süttimine või plahvatus, samuti võib tekkida vigastusoht. Ärge hoidke elektritööriista või akut tule läheduses või kõrge temperatuuriga kohas.

Elektroinstrumenti või akumulaatori asumine tule läheduses või kohas, kus temperatuur ületab 130°C, võib põhjustada plahvatuse. Järgige kõiki laadimisjuhiseid ja ärge laadige akumulaatorit ega elektroinstrumenti temperatuuril, mis jääb väljapoole juhendis näidatud lubatud temperatuurivahemikku. Akumulaatori laadimine sobimatul viisil või temperatuuril, mis jääb väljapoole lubatud temperatuurivahemikku, võib seda kahjustada ja suurendada süttimisohtu.

Hooldus

Veenduge, et elektroinstrumendi remonti teostaks kvalifitseeritud personal, kasutades ainult identseid varuosasid. Ainult nii on võimalik saavutada ja säilitada vajalik tööohutuse tase. Ärge kunagi hooldage kahjustatud akumulaatoreid. Akumulaatorite hooldust tohib teha ainult tootja või tema volitatud teenindusspetsialistid.

Ohutusnõuded lihvmasinatele

Kasutage elektroinstrumendi ainult kuivlihvimiseks. Niiskuse sattumisel elektroinstrumendi suureneb elektrilöögi oht. Ettevaatust, tuleoht! Vältige lihvimistolmu ja lihvmasina ülekuumenemist. Tööpauside ajal tühjendage alati tolmumahuti. Lihvimistolm tolmukotis, mikrofiltril, paberkotis (või filtrikotis või tolmuimeja filtris) võib ebasoodsates tingimustes süttida. Eriti ohtlik on see, kui peen lihvimistolm seguneb laki- või värvijääkidega või muude keemiliste ainetega ja lihvimistolm pika tööaja jooksul kuumeneb. Kahjustuse või vale kasutamise tagajärjel võib akumulaator eraldada kahjulikke aure. Akumulaator võib süttida või plahvatada. Laske ruumi värsket õhku ja raskematel juhtudel otsige arstiabi. Aurud võivad põhjustada hingamisteede ärritust. Ärge avage akumulaatorit ega tehke sellele mingeid muudatusi. On lühise oht. Kui akumulaatorit mõjutab terav ese, näiteks nael või kruvikeeraja, samuti välise jõu mõjul, võib akumulaator kahjustuda. See võib põhjustada sisemise lühise, mille tagajärjel akumulaator võib süttida, suitseda, plahvatada või üle kuumeneda. Kasutage akumulaatorit ainult tootja toodetes. Ainult nii on akumulaator kaitstud ohtlike ülekoormuste eest.

Hoidke akumulaatorit kuumuse eest, näiteks pikaajalise päikese käes viibimise eest, samuti tule, mustuse, vee ja niiskuse eest. See võib põhjustada plahvatus- ja lühiseohtu.

Enne elektroinstrumendi mahapanekut oodake, kuni see täielikult seiskub.

Kinnitage töödeldav ese. Kui töödeldav ese on kinnitatud kruustangide või muu kinnitusvahendiga, on töötamine ohutum kui siis, kui seda hoitakse kätega.
