3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă p ărul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

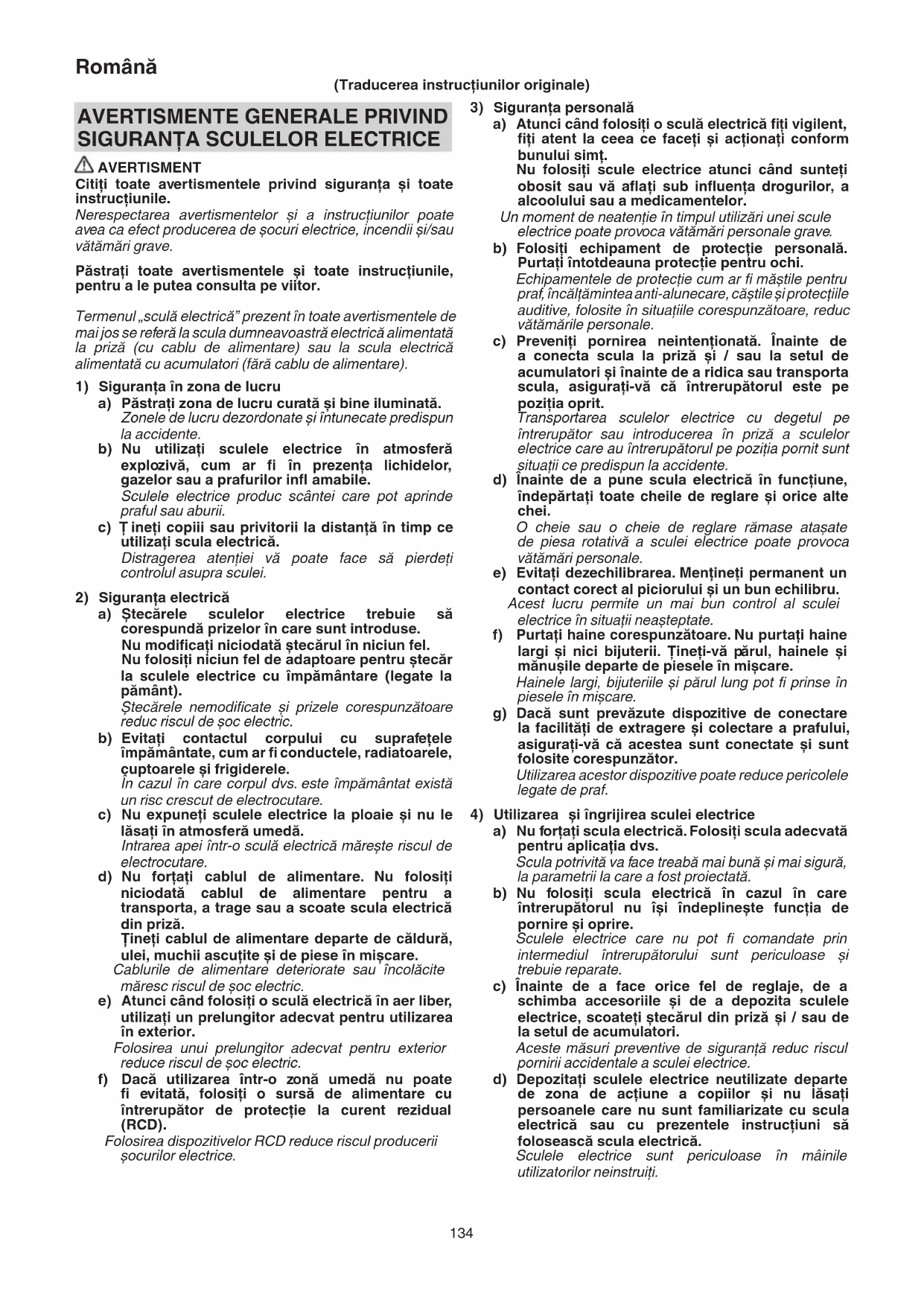

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosfer ă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 0000BookDS14DBSL.indb1340000BookDS14DBSL.indb134 2017/12/089:16:512017/12/089:16:51135 Română e) Întreţinerea sculelor electrice. Verifi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevă zute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţ inerea siguranţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Purtaţi căști de protecţie când lucraţi cu mașina de

înșurubat cu impact. Expunerea la zgomot poate duce la pierderea auzului.

<DS14DBSL / DS18DBSL / DV18DBSL>

1. Folosiţi mânerul / mânerele auxiliar(e), dacă au fost

furnizate împreună cu scula. Pierderea controlului poate provoca vătămări personale.

2. Apucaţi scula electrică de suprafeţele izolate de

prindere, atunci când executaţi o operaţiune în care accesoriul de tăiere sau de fi xare poate intra în contact cu cabluri ascunse. Accesoriile de tăiere și de fi xare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părţile metalice descoperite și pot electrocuta operatorul. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că zona de perforare nu conţine nicio

obstrucţie ascunsă, inclusiv cabluri electrice, conducte de apă și gaz. Perforarea acestora poate conduce la șocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări.

3. Securizaţi elementul de prelucrat. Un element securizat

cu dispozitive de prindere sau într-o menghină își păstrează poziţia mult mai bine decât dacă este ţinut manual.

4. Pregătirea și verifi carea locului de muncă. Verifi caţi dacă

locul de muncă este corespunzător, urmând măsurile de precauţie.

5. Nu permiteţi pătrunderea materiilor stră

ine în orifi ciul pentru conectarea acumulatorului.

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

7. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

11. Strângeţi manșonul sufi cient de tare la montarea bitului

în mandrina fără cheie. Dacă manșonul nu este strâns sufi cient, bitul poate aluneca sau poate să se desprindă, provocând vătămări.

12. La schimbarea vitezei de rotaţie cu butonul comutator,

asiguraţi-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se rotește va defecta cutia de viteze.

13. Cadranul ambreiajului nu poate fi poziţionat între

numerele „1, 4, 7 … 22” sau între puncte și scula nu trebuie folosită cu cadranul ambreiajului între „22” și linia din mijlocul marcajului de perforare. Acţionând astfel, se poate deteriora.

14. Folosiţi întotdeauna această unitate cu rotaţie în sensul

acelor de ceasornic, când o utilizaţi ca burghiu impact.

15. Oprirea unităţii după muncă neîntreruptă.

16. Scula electrică este prevăzută cu un circuit de protecţie

la temperatură pentru protecţia motorului. Activitatea continuă poate determina creșterea temperaturii dispozitivului, activând circuitul de protecţie la temperatură și oprind automat funcţionarea. Dacă se întâmplă acest lucru, lăsaţi scula electrică să se

ăcească înainte de a o folosi din nou. 0000BookDS14DBSL.indb1350000BookDS14DBSL.indb135 2017/12/089:16:512017/12/089:16:51136 Română

17. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei și eliminaţi cauza supraîncărcării.

18. Rotaţia motorului poate fi blocată atât timp cât unitatea

este folosită ca burghiu. În timpul folosirii mașinii de înșurubat, aveţi grijă să nu blocaţi motorul.

19. Utilizarea acumulatorului într-o atmosferă rece (sub 0

grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.

20. Instalaţi, ferm, cârligul. Dacă nu aţi instalat, ferm, cârligul,

vă puteţi vătăma în timpul utilizării.

21. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

Ștergeţi orice urm ă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriaţi obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozităţii.

22. Motorul acestui produs include un magnet permanent

foarte puternic. Respectaţi următoarele precauţii referitoare la lipirea șpanului de sculă și la efectele pe care magnetul permanent le are asupra dispozitivelor electronice. ○ Nu puneţi scula pe un banc de lucru sau pe o zonă de lucru pe care există șpan metalic. Șpanul se poate lipi de sculă, ceea ce are ca rezultat vătămarea sau funcţionarea necorespunzătoare. ○ Dacă există șpan lipit de sculă, nu o atingeţi. Îndepărtaţi șpanul cu ajutorul unei perii. Nerespectarea acestei indicaţii poate avea ca rezultat vătămarea. ○ Nu folosiţi scula în apropierea dispozitivelor electronice de precizie, cum ar fi telefoane mobile, cartele magnetice sau memorii electronice. Nerespectarea acestei indicaţii poate avea ca rezultat utilizarea defectuoasă, funcţionarea defectuoasă sau pierderea datelor.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, înceta ţi imediat să îl mai încărcaţi.

Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proasp ătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel și cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieșire și respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. 0000BookDS14DBSL.indb1360000BookDS14DBSL.indb136 2017/12/089:16:512017/12/089:16:51137 Română ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum și regulile și reglementările ţării de destinaţie.

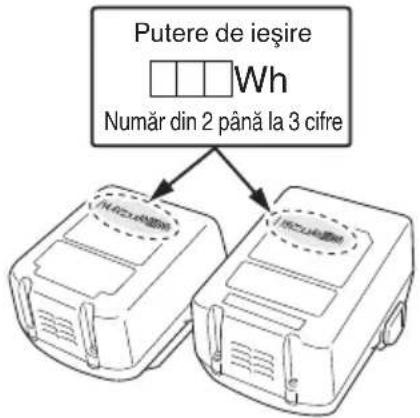

Putere de ieşire Număr din 2 până la 3 cifre NUMELE PĂRŢILOR (Fig. 1 – Fig. 12)

Acumulator reîncărcabil

Clapetă de închidere

Durată încărcare acumulator indicator luminos

Buton deplasare SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. DS14DBSL / DS18DBSL: Masina de gaurit si insurubat cu acumulator DV18DBSL: Masina de insurubat si gaurit cu percutie cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Curent continuu V Tensiune nominală

Viteză la mers în gol min

Oscilaţii pe minut Bpm Forţă de impact Ls Viteză mică Hs Viteză mare Cărămidă Lemn Metal Șurub mecanic Șurub pentru lemn Capacitate mandrină

Greutate (Conform Procedura EPTA 01/2003) Găurire Găurire de impact Pornire Oprire Deconectaţi acumulatorul Schimbare viteză rotaţie – Viteză mare Schimbare viteză rotaţie – Viteză mică Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic Acumulatorul este aproape descărcat. Încărcaţi acumulatorul cât mai curând. Acumulatorul este pe jumătate descărcat. Acumulatorul este încărcat destul. Avertisment ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine și accesoriile enumerate la pagina 202. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. 0000BookDS14DBSL.indb1370000BookDS14DBSL.indb137 2017/12/089:16:512017/12/089:16:51138 Română APLICAŢII

<DS14DBSL / DS18DBSL>

○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn <DV18DBSL> ○ Perforarea cărămizii și a bucăţilor de beton, etc. ○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn SPECIFICAŢII Specifi caţiile acestei mașini sunt enumerate în tabelul de la pagina 202. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ștecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat.

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 2.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţiilelămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampă de control (roșie) Înainte de încărcare Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează Luminează în mod continuu La încărcare completă Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Așteptare supraîncălzire Clipește Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Încărcarea nu se poate efectua Clipește Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător 0000BookDS14DBSL.indb1380000BookDS14DBSL.indb138 2017/12/089:16:522017/12/089:16:52139 Română ● Referitor la temperaturile și timpul de încărcare a acumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2 Tabelul 2 Încărcător Acumulator

Tensiune de încărcare V 14,4 V – 18 V Greutate kg 0,5 0,35 Temperaturi la care acumulatorul poate fi reîncărcat 0oC – 50oC Timp încărcare pentru acumulator de capacitate, aprox. (La 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Număr celule acumulator 4 – 10 NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. ATENŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defecţiuni. După efectuarea încărcării, așteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi ștecărul de la priză.

5. Ţineţi ferm încărcătorul și scoate

ţi acumulatorul. NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător și apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine și îndepărtaţ i-le. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Scoaterea și introducerea acumulatorului

Ajustarea cuplului de strângere

Selectarea poziţiei burghiului

Scoaterea și asamblarea cârligului

Indicator încărcare acumulator

Cum se folosește Ledul

Schimbarea direcţiei de rotaţie

Utilizarea întrerupătorului

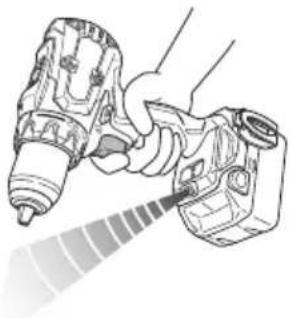

BECULUI LED (Fig. 13) Acest produs este prevăzut cu funcţii care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcţiile de siguranţă în timpul operării, becul LED va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcţiile de siguranţă, îndepărtaţi imediat degetul de pe comutator și urmaţi instrucţiunile descrise în acţiunile de corectare. Fig. 13 Tabelul 3 Funcţie de Siguranţă Afi șaj Bec LED Acţiune de Corectare Protecţie Suprasarcină Aprins 0,1 secunde/stins 0,1 secunde Dacă se operează cu butonul de deplasare setat la RIDICAT, reglaţi-l la SCĂZUT și continuaţi operarea. Eliminaţi cauza supraîncărcării. Protecţie Temperatură Aprins 0,5 secunde/stins 0,5 secunde Permiteţi instrumentului și acumulatorului să se răcească bine.

ÎNTREŢINERE ȘI VERIFICARE

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcţionare și va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi scula de îndată ce abraziunea este vizibilă.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de ap

cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică într-un loc în care temperatura este sub 40 °C și nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbaţi acumulatorii. PRECAU ŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 0000BookDS14DBSL.indb1400000BookDS14DBSL.indb140 2017/12/089:16:522017/12/089:16:52141 Română Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 83 dB (A) (DS14DBSL) 87 dB (A) (DS18DBSL) 100 dB (A) (DV18DBSL) Nivelul tipic al presiunii sonore ponderate A: 72 dB (A) (DS14DBSL) 76 dB (A) (DS18DBSL) 89 dB (A) (DV18DBSL) Incertitudine K : 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. Perforarea metalului: Valoarea emisiei de vibraţii a

(DV18DBSL) Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele. Mai poate fi utilizată pentru o evaluare preliminară a expunerii. AVERTISMENT ○ Emisia de vibraţii în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei. ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 0000BookDS14DBSL.indb1410000BookDS14DBSL.indb141 2017/12/089:16:532017/12/089:16:53142 Română REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI. Simptom Cauză posibilă Remediu Instrumentul nu funcţionează Nicio durată de alimentare rămasă în acumulator Încărcaţi acumulatorul. Acumulatorul nu este atașat în siguranţă. Împingeţi acumulatorul până auziţi un declic. Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Eliminaţi cauza supraîncărcării. Acumulatorul sau instrumentul s-au supraîncălzit Permiteţi instrumentului și acumulatorului să se răcească bine. Cuţite instrument -nu pot fi atașate -cad Forma porţiunii de atașare nu corespunde Diametrul de strângere al mandrinei fără cheie este de la 1,5 mm la 13 mm. Utilizaţi un cuţit care cade în intervalul menţionat. Blocajul mandrinei fără cheie este uzat Contactaţi un Centru de Service Autorizat HiKOKI și aranjaţi să vi se înlocuiască mandrina veche fără cheie cu una nouă. Comutatorul nu poate fi tras Butonul de selectare înainte/înapoi este poziţionat la jumătate Apăsaţi butonul ferm în poziţie pentru direcţia de rotaţie dorită. Capul șurubului alunecă sau se slăbește. Numărul cuţitului nu corespunde cu dimensiunea șurubului Instalaţi un cuţit corespunzător. Cuţitul este uzat Înlocuiţi-l cu un cuţit nou. Găurile nu pot fi perforate ușor. Burghiul este uzat Înlocuiţi-l cu un burghiu nou. Viteza de rotaţie nu este adecvată Reglaţi viteza de rotaţie (RIDICAT/SCĂZUT) pentru a se potrivi materialului care urmează a fi perforat. Burghiul se rotește în sens invers Schimbaţi la rotaţia spre înainte. Lampa pilot pâlpâie rapid în culoarea roșie, iar înc ărcarea acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. În bornele acumulatorului sau în locul de atașare a acumulatorului există corpuri străine. Scoateţi corpurile străine. Lampa pilot clipește în culoarea roșie, iar încărcarea acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. Acumulatorul este supraîncălzit. Dacă este lăsat așa, în cazul în care temperatura acestuia scade, acumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viaţă a acumulatorului. Se recomandă ca înainte de a-l încărca, acumulatorul să fi e răcit într-un loc bine ventilat, departe de lumina directă a soarelui. Timpul de utilizare a acumulatorului este scurt, chiar dacă acumulatorul este încărcat complet. Durata de viaţă a acumulatorului este epuizată. Înlocuiţi acumulatorul cu unul nou. Acumulatorul se încarcă foarte greu. Temperatura acumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută. Încărcaţ i acumulatorul în spaţiu interior sau într-un alt mediu mai cald. Orifi ciile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne. Evitaţi blocarea orifi ciilor. Ventilatorul de răcire nu funcţionează. Contactaţi un centru de service autorizat HiKOKI pentru efectuarea de reparaţii. 0000BookDS14DBSL.indb1420000BookDS14DBSL.indb142 2017/12/089:16:532017/12/089:16:53143 Slovenščina b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenameren zagon. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem del električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

Declarăm pe propria răspundere că Mașina de găurit și înșurubat cu acumulator/Mașina de înșurubat și găurit cu percuţie cu acumulator, identifi cată după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. Declaraţia se referă la produsul pe care este aplicat semnul CE.
