NÁVOD K OBSLUZE DS18DBSLWNZ HiKOKI

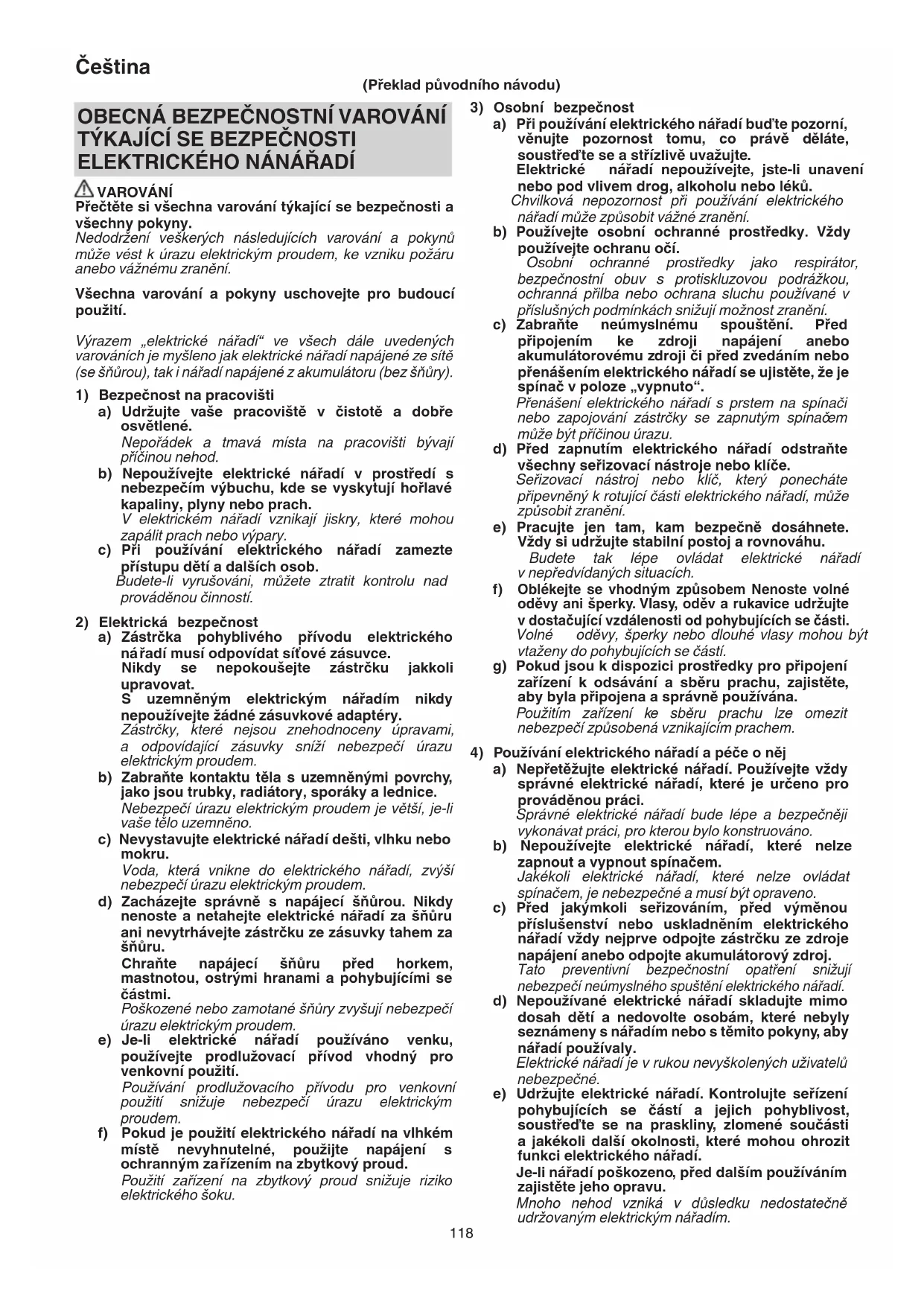

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínač

může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

VAROVÁNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického

řadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným za řízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookDS14DBSL.indb1180000BookDS14DBSL.indb118 2017/12/089:16:462017/12/089:16:46119 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předm ěty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, mě li byste je skladovat mimo dosah dětí a nemohoucích osob.

1. Při příklepovém vrtání noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

<DS14DBSL / DS18DBSL / DV18DBSL>

1. Pokud je k elektrickému nářadí dodávána jedna

nebo více přídavných rukojetí, používejte ji/je. Ztráta kontroly může vést ke zraněním.

2. Pokud provádíte práce, při nichž může nasazovací

nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Ujistěte se, že se v oblasti vrtání nenacházejí žádné skryté

překážky, včetně elektrických kabelů, vodovodních či plynových trubek. Vrtání do výše uvedených míst může vést k úrazu elektrickým proudem nebo elektrickému zkratu, úniku plynu nebo jinému nebezpečí, které může způsobit vážnou nehodu nebo vážná zranění.

2. Ujistěte se, že během práce držíte pevně nářadí. V

opačném případě může dojít k nehodně nebo zranění.

3. Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než vaší rukou.

4. Příprava a kontrola pracovního prostředí. Následujícím

postupem zkontrolujte, zda je pracovní prostředí vhodné.

5. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

6. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

7. Nikdy nezkratujte dobíjecí akumulátor. Zkrat akumulátoru

způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

8. Nevhazujte akumulátor do ohně. Akumulátor může

v takovém př ípadě explodovat.

9. Jakmile akumulátor dosáhne konce životnosti a není

možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

10. Do větracích otvorů v nabíječce nevkládejte žádné

předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.

11. Při vkládání vrtáku do sklíčidla řádně utáhněte objímku.

Pokud není objímka dotažena, vrták se může protočit nebo vypadnout a způsobit úraz.

12. Při změně otáček pomocí přepínače se přesvědčte, že

je hlavní vypínač vypnutý. Změna otáček při otáčení motoru může poškodit ozubené převody.

13. Stupnici spojky nelze nastavit mezi čísly „1, 4, 7 … 22“

nebo tečkami a nepoužívejte nářadí s nastavením č ísla na stupnici spojky mezi „22“ a čáry uprostřed symbolu vrtačky. V opačném případě může dojít k poškození.

14. Při použití příklepového vrtáku vždy tento přístroj

provozujte s otáčkami po směru hodinových ručiček.

15. Po stálé práci nechte nářadí odpočinout.

16. Mechanický nástroj je vybaven tepelnou ochranou

okruhu z důvodu ochrany motoru. Nepřetržitý provoz může způsobit vzestup teploty jednotky, čímž se zaktivuje tepelná ochrana okruhu a provoz se automaticky zastaví. Pokud k tomu dojde, nechte mechanický nástroj před jeho opětovným použitím vychladnout.

17. Pokud je nářadí přetíženo, motor se může zastavit.

Pokud se tak stane, uvolněte spínač nářadí a odstraňte příčinu přetížení.

18. Pokud se nářadí používá jako vrtačka, otáčení motoru se

může zablokovat. Při práci s vrtacím šroubovákem dbejte na to, aby se motor nezablokoval.

19. Používání akumulátoru v chladném prostředí (pod

0 stupňů Celsia) může n ěkdy způsobit zeslabení utahovacího momentu a snížit množství práce. Jedná se však o dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.

20. Namontujte pevně hák. Pokud hák není pevně

namontován, může během používání způsobit úraz.

21. Nedívejte se přímo do světla. Můžete si poranit zrak.

Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu. 0000BookDS14DBSL.indb1190000BookDS14DBSL.indb119 2017/12/089:16:462017/12/089:16:46120 Čeština

Motor tohoto výrobku obsahuje silný permanentní magnet. Dodržujte následující bezpečnostní opatření týkající se přilínání odštěpků k nástroji a vlivů permanentního magnetu na elektronické přístroje. ○ Neumísťujte nástroj na pracovní stůl nebo plochu obsahující kovové odštěpky. Odštěpky mohou přilnout k nástroji a způsobit zranění nebo selhání nástroje. ○ Pokud k nástroji přilnuly odštěpky, nedotýkejte se jich. Odstraňte je kartáčem. Pokud tak neučiníte, může dojít ke zranění. ○ Nepoužívejte tento nástroj v blízkosti přesných zařízení jako jsou mobilní telefony, magnetické karty nebo elektronická paměťová média. Pokud tak učiníte, může dojít k selhání operace, chybné funkci nebo ztrátě dat.

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

Ujistěte se, že se na akumulátoru neusazují piliny a prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě zajistěte

bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat. UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do

očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. P ři skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. TÝKAJÍCÍ SE PŘEPRAVY LITHIUM-

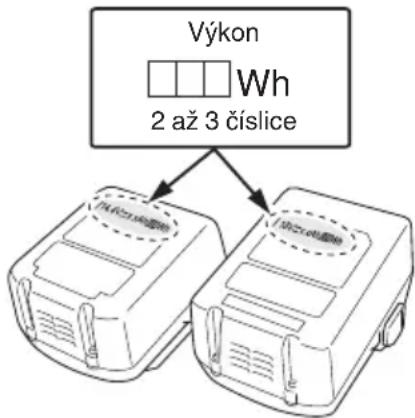

Při přepravě lithium-iontové baterie se řiďte následujícími opatřeními. VAROVÁNÍ Uvědomte přepravní společnost, že balení obsahuje lithium- iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy. ○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfi kace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy. ○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

Zbývající kapacita baterie kontrolka

Řadicí knofl ík SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. DS14DBSL / DS18DBSL: Akku vrtací šroubovák DV18DBSL: Akku rázový utahovák Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. Stejnosměrný proud V Jmenovité napětí

Počet otáček při běhu naprázdno min

Kmitů za minutu Bpm Počet úderů Ls Nízký počet otáček Hs Vysoký počet otáček Zdivo Dřevo Kov Šroub do železa Vrut do dřeva Kapacita vrtákového sklíčidla

Hmotnost (Podle metody EPTA 01/2003) Vrtání Příklepové vrtání ZAPNUTÍ VYPNUTÍ Odpojte baterii Změna otáček – vysoká rychlost Změna otáček – nízká rychlost Otáčení ve směru hodinových ručiček Otáčení proti směru hodinových ručiček Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor Zbývá polovina kapacity akumulátoru. Akumulátor je dostatečně nabitý. Varování

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 202. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ

<DS14DBSL / DS18DBSL>

○ Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod. ○ Vrtání různých kovů. ○ Vrtání dřeva. <DV18DBSL> ○ Vrtání zdiva, betonových bloků apod. ○ Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod. ○ Vrtání různých kovů. ○ Vrtání dřeva. SPECIFIKACE Specifi kace k tomuto přístroji jsou uvedeny v tabulce na straně 202. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookDS14DBSL.indb1210000BookDS14DBSL.indb121 2017/12/089:16:462017/12/089:16:46122 Čeština NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte síťový kabel nabíječky do elektrické

zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu). UPOZORNĚNÍ Pokud je elektrický kabel poškozen, nepoužívejte jej. Okamžitě jej nechte opravit.

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 2.

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1) ● Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. Tabulka 1 Signalizace kontrolky Kontrolka (červená) Před nabíjením Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí Stále svítí Nabíjení dokončeno Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Pohotovostní režim při přehřátí Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru) Nelze nabíjet Bliká Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce ● Informace o teplotách a době nabíjení akumulátoru. Teploty a doba nabíjení jsou uvedeny v Tabulce 2 Tabulka 2 Nabíječka Akumulátor

Nabíjecí napětí V 14,4 V – 18 V Hmotnost kg 0,5 0,35 Rozmezí teplot pro nabíjení 0 oC – 50 oC Doba nabíjení pro kapacitu akumulátoru, přibl. (Při 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Počet článků akumulátoru 4 – 10 POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí. UPOZORNĚNÍ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. UPOZORNĚNÍ ○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu zá ření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. 0000BookDS14DBSL.indb1220000BookDS14DBSL.indb122 2017/12/089:16:472017/12/089:16:47123 Čeština ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru

Nastavení utahovacího momentu

Výběr polohy pro vrtány

Výběr polohy pro příklep

Vyjmutí a montáž háku

Ukazatel zbývající kapacity akumulátoru

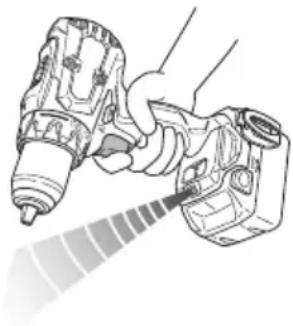

Jak používat LED kontrolku

(obr. 13) Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Zatímco je spínač povytažen, pokud jsou spuštěny jakékoli bezpečnostní funkce během provozu, LED kontrolka bude blikat dle popisu v tabulce 3. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí. obr. 13 Tabulka 3 Bezpečnostní funkce Podsvícený LED displej Opravná akce Ochrana před přetížením 0,1 sekundy zap/0,1 sekundy vyp Pokud je provoz s řadícím knofl íkem nastaven na VYSOKÝ, upravte jej na NÍZKÝ a pokračujte v provozu. Odstraňte příčinu přetížení. Tepelná ochrana 0,5 sekundy zap/0,5 sekundy vyp Nechte nástroj a baterii důkladně vychladnout.

Protože tupé nářadí snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte nářadí, jakmile zjistíte, že je opotřebené.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

Přístroj skladujte na místě s teplotou nižší než 40 °C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. 0000BookDS14DBSL.indb1230000BookDS14DBSL.indb123 2017/12/089:16:482017/12/089:16:48124 Čeština Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 83 dB (A) (DS14DBSL) 87 dB (A) (DS18DBSL) 100 dB (A) (DV18DBSL) Změřená vážená hladina akustického tlaku Α: 72 dB (A) (DS14DBSL) 76 dB (A) (DS18DBSL) 89 dB (A) (DV18DBSL) Nejistota K : 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745. Vrtání do kovu: Hodnota vibračních emisí

(DS14DBSL, DS18DBSL) Příklepové vrtání do betonu: Hodnota vibračních emisí

(DV18DBSL) Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookDS14DBSL.indb1240000BookDS14DBSL.indb124 2017/12/089:16:482017/12/089:16:48125 Čeština

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, poraďte se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI. Příznak Možná příčina Náprava Nástroj neběží Baterie je vybitá Nabijte baterii. Baterie není bezpečně připevněna. Zatlačte baterii dovnitř, dokud neuslyšíte cvaknutí. Nástroj se náhle zastavil Nástroj byl přetížen Odstraňte příčinu přetížení. Baterie nebo nástroj jsou přehřáté Nechte nástroj a baterii důkladně vychladnout. Bitový nástroj -nelze připojit -upadne Tvar připevněné části neodpovídá Průměr upnutí beztlačítkového upínacího mechanizmu je 1,5 mm až 13 mm. Použijte bit, který odpovídá stanovenému rozsahu. Zámek beztlačítkového upínacího mechanizmu je opotřebovaný Kontaktujte autorizované servisní centrum HiKOKI a domluvte se na výměně starého beztlačítkového upínacího mechanizmu za nový. Spínač nelze povytáhnout Výběrové tlačítko předního a zpětného chodu je umístěno v půli cesty Stiskněte pevně tla čítko do pozice pro požadovaný směr rotace. Hlava šroubu proklouzává nebo se uvolňuje. Číslo bitu neodpovídá velikosti šroubu Nainstalujte vhodný bit. Bit je opotřebovaný Vyměňte jej za nový. Otvory nelze hladce vyvrtat. Vrták je opotřebovaný Vyměňte jej za nový. Rychlost otáček není vhodná Nastavte rychlost otáček (VYSOKÁ/NÍZKÁ), aby odpovídala vrtanému materiálu. Vrták se otáčení opačně Přepněte na otáčení vpřed. Kontrolka rychle bliká červeně a nabíjení baterie se nezahájilo. Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. Na kontaktech baterie nebo v místě jejího upevnění se nacházejí nečistoty. Nečistoty odstraňte. Kontrolka červeně bliká a nabíjení baterie se nezahájilo. Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. Baterie se přehřála. Pokud nezasáhnete, baterie se po vychladnutí začne automaticky nabíjet, to může nicméně snížit její životnost. Před nabitím doporučujeme nechat baterii vychladnout na dobře větraném místě mimo dosah přímého slune čního světla. Doba využití baterie je krátká, ačkoli je plně nabitá. Životnost baterie skončila. Vyměňte baterii za novou. Nabití baterie trvá dlouho. Teplota baterie, nabíječky či okolního prostředí je velmi nízká. Baterii nabíjejte v interiéru nebo v jiném teplejším prostředí. Větrací otvory nabíječky jsou zakryté, což způsobuje přehřátí jejích vnitřních součástí. Nezakrývejte větrací otvory. Větráček chlazení neběží. Obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu. 0000BookDS14DBSL.indb1250000BookDS14DBSL.indb125 2017/12/089:16:482017/12/089:16:48126 Türkçe bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

2. Elektrický nástroj držte za izolované povrchy na

20. Hák nainštalujte pevne. Ak nie je hák pevne pripevnený,

22. Tento výrobok má v motore silný trvalý magnet.

4. Batériu nepoužívajte s opačnou polaritou.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

8. Batériu nevystavujte účinkom vysokých teplôt ani

Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka načerveno (v 1-sekundových intervaloch). UPOZORNENIE Elektrický kábel nepoužívajte, ak je poškodený. Okamžite ho dajte opraviť.

4. Odpojte napájací kábel nabíjačky zo zásuvky.

Odstraňovanie a montáž háka

1. Kontrola nástroja
