MANUAL DE UTILIZARE CVT 5097 LADEN

• Noul dv. aparat a fost proiectat pentru a fi folosit în mediul casnic, precum și pentru utilizări similare: - în zonele tip bucătărie de la locurile de muncă, magazine și birouri - în ferme - în hoteluri, moteluri, blocuri de apartamente, bed and breakfast, la dispoziţia clienţilor. Pentru a utiliza cât mai bine noul dv. aparat, vă invităm să citiţi cu atenţie manualul de utilizare. Acesta conţine o descriere a aparatului, precum și recomandări utile. Păstraţi acest manual pentru a-l consulta și pe viitor.

1. După despachetarea aparatului, asiguraţivă că nu este deteriorat și că ușa se închide

perfect. Eventualele defecţiuni vor trebui comunicate vânzătorului în termen de 24 de ore de la livrarea aparatului.

2. Așteptaţi cel puţin două ore înainte de a

pune în funcţiune aparatul, pentru a lăsa timp circuitului de răcire să devină perfect eficient.

3. Instalarea aparatului și conexiunile

electrice trebuie să fie efectuate de către un tehnician calificat, în conformitate cu instrucţiunile producătorului și cu normele locale de siguranţă în vigoare.

4. Curăţaţi interiorul aparatului înainte de a-l

Materialul de ambalaj este reciclabil 100% și este marcat cu simbolul reciclării. Pentru aruncare, respectaţi reglementările locale. Materialele de ambalaj (pungi de plastic, bucăţi de polistiren etc.) nu trebuie ţinute la îndemâna copiilor, întrucât reprezintă o potenţială sursă de pericol.

2. Aruncarea la gunoi/Reciclarea

Aparatul este fabricat din materiale reciclabile. Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE, Deșeurile de Echipament Electric și Electronic). Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea potenţialelor consecinţe negative asupra mediului înconjurător și sănătăţii persoanelor. Notă: acest aparat nu conţine CFC. Circuitul de răcire conţine R134a (HFC) sau R600a (HC), vezi plăcuţa cu datele tehnice situată în interiorul aparatului. Pentru aparatele cu izobutan (R600a): Izobutanul este un gaz natural cu impact redus asupra mediului înconjurător. Cu toate acestea, trebuie să aveţi grijă, deoarece izobutanul este inflamabil. De aceea, trebuie să vă asiguraţi că tuburile circuitului de răcire nu sunt deteriorate. Acest produs ar putea conţine gaze fluorurate cu efect de seră menţionate în Protocolul de la Kyoto; gazul de răcire se află într-un sistem sigilat ermetic. Gazul de răcire: R134a, are un potenţial de încălzire globală (GWP) de 1300. Declaraţie de conformitate Acest produs a fost proiectat pentru conservarea alimentelor și este fabricat în conformitate cu regulamentul (CE) Nr. 1935/2004. Simbolul de pe aparat, sau de pe documentele care îl însoţesc, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere, ci trebuie predat la punctul de colectare corespunzător, pentru reciclarea aparatelor electrice și electronice. Când aruncaţi aparatul, faceţi-l inutilizabil prin tăierea cablului de alimentare și prin eliminarea ușilor și a rafturilor, astfel încât copiii să nu poată pătrunde cu ușurinţă în interiorul aparatului și să nu poată rămâne blocaţi. Aruncaţi aparatul în conformitate cu reglementările locale privind eliminarea deșeurilor și duceţi-l la un centru special de colectare; nu lăsaţi aparatul nesupravegheat nici măcar câteva zile, deoarece reprezintă un potenţial pericol pentru copii. Pentru informaţii mai detaliate privind eliminarea, valorificarea și reciclarea acestui aparat, contactaţi administraţia locală de competenţă, serviciul de eliminare a deșeurilor menajere sau magazinul de unde aţi cumpărat aparatul. Acest aparat a fost proiectat, fabricat și comercializat în conformitate cu:

• obiectivele de siguranţă din Directiva “Joasă Tensiune” 2006/95/CE (care înlocuiește directiva 73/23/CEE și amendamentele succesive);
• cerinţele de protecţie din Directiva “EMC” 2004/108/CE. Siguranţa electrică a aparatului poate fi garantată doar dacă acesta este conectat la o instalaţie omologată de împământare.

60202055.book Page 188 Friday, October 21, 2011 2:51 PM MĂSURI DE PRECAUŢIE ȘI RECOMANDĂRI GENERALE INSTALAREA

• Deplasarea și instalarea aparatului trebuie să fie făcute de două sau mai multe persoane.
• Aveţi grijă să nu deterioraţi podeaua când mutaţi aparatul (de exemplu parchetul).
• În timpul instalării, controlaţi ca aparatul să nu deterioreze cablul de alimentare.
• Controlaţi ca aparatul să nu se afle lângă o sursă de căldură.
• Pentru a garanta o ventilare adecvată, lăsaţi un spaţiu pe ambele laturi și deasupra aparatului și urmaţi instrucţiunile de instalare.
• Aveţi grijă să nu acoperiţi orificiile de ventilare ale aparatului.
• Nu deterioraţi tuburile circuitului de răcire al aparatului.
• Instalaţi și poziţionaţi orizontal aparatul pe o podea care să poată susţine greutatea sa și într-o încăpere adecvată pentru dimensiunile și pentru utilizarea sa.
• Instalaţi aparatul într-o încăpere uscată și bine ventilată. Aparatul este proiectat pentru a funcţiona în încăperi în care temperatura este cuprinsă în următoarele intervale, în funcţie de clasa climatică indicată pe plăcuţa cu datele tehnice. Este posibil ca aparatul să nu funcţioneze bine dacă este lăsat un timp îndelungat la o temperatură situată în afara intervalului specificat. Clasa climatică

• Nu păstraţi în aparat recipiente cu aerosoli sau recipiente care conţin gaze propulsoare sau substanţe inflamabile.
• Nu păstraţi și nu utilizaţi benzină, gaze sau lichide inflamabile în apropierea acestui aparat sau a altor aparate electrice. Vaporii eliberaţi pot produce incendii sau explozii.
• Nu utilizaţi dispozitive mecanice, electrice sau chimice pentru a accelera procesul de dezgheţare, diferite de cele recomandate de producător.
• Nu utilizaţi și nu introduceţi aparate electrice în interiorul produsului, dacă nu sunt de tipul autorizat în mod expres de producător.
• Acest aparat nu trebuie să fie utilizat de persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau mentale reduse, sau fără experienţă, și care nu cunosc aparatul, decât dacă sunt instruite și controlate în timpul utilizării aparatului de către o persoană care răspunde de siguranţa lor.
• Pentru evitarea riscului de sufocare și de a rămâne blocaţi, nu permiteţi copiilor să se joace sau să se ascundă în interiorul aparatului.
• Nu înghiţiţi lichidul (netoxic) conţinut în acumulatorii de frig (la unele modele).
• Nu mâncaţi cuburi de gheaţă sau îngheţată imediat după scoaterea lor din congelator, deoarece pot cauza degerături. UTILIZAREA
• Înainte de a efectua orice operaţie de întreţinere sau de curăţare, scoateţi ștecherul din priza de curent sau deconectaţi aparatul de la reţeaua electrică.
• Toate aparatele prevăzute cu dispozitive de producere a gheţii și cu distribuitoare de apă trebuie să fie conectate la o reţea de alimentare cu apă care furnizează în exclusivitate apă potabilă (cu o presiune a reţelei hidraulice cuprinsă între 0,17 și 0,81 MPascali (între 1,7 și 8,1 bar)). Distribuitoarele de gheaţă și/sau de apă care nu sunt conectate direct la reţeaua de alimentare cu apă trebuie să fie umplute doar cu apă potabilă.
• Folosiţi compartimentul frigider doar pentru conservarea alimentelor proaspete și compartimentul congelator doar pentru conservarea alimentelor îngheţate, congelarea alimentelor proaspete și producerea cuburilor de gheaţă.
• Nu păstraţi recipiente de sticlă cu lichide în congelator, deoarece pot exploda. Producătorul nu-și asumă nicio răspundere în cazul în care recomandările și măsurile de precauţie indicate mai sus nu au fost respectate. T. cam. (°C) T. cam. (°F) De la 10 la 32 De la 50 la 90 De la 16 la 32 De la 61 la 90 De la 16 la 38 De la 61 la 100 De la 16 la 43 De la 61 la 110

• Controlaţi ca voltajul de pe plăcuţa cu datele tehnice să corespundă cu tensiunea din locuinţa dv.
• Nu utilizaţi adaptoare, prize multiple sau prelungitoare.
• Pentru racordarea la reţeaua de alimentare cu apă, utilizaţi furtunul livrat împreună cu noul aparat; nu-l refolosiţi pe cel al aparatului anterior.
• Modificarea sau înlocuirea cablului de alimentare trebuie să fie efectuată doar de personal calificat sau de Serviciul de Asistenţă Tehnică.
• Aparatul trebuie să poată fi deconectat de la reţea fie prin scoaterea din priză, fie prin intermediul unui întrerupător bipolar situat înaintea prizei.

PUNEREA ÎN FUNCŢIUNE A

CONGELATORULUI În acest congelator pot fi conservate alimente deja îngheţate și pot fi congelate alimente proaspete. Termostat Punerea în funcţiune a congelatorului

• Nu este necesar să reglaţi temperatura congelatorului cu termostatul întrucât a fost deja prereglată din fabrică.
• Introduceţi ștecherul în priză.
• Introduceţi alimentele numai după circa 2 ore de la aprindere. Reglarea temperaturii Poziţii de la MIN la MAX: mărirea temperaturii de răcire.
• Reglarea termostatului: MIN - conservarea produselor pe perioade scurte; NORMAL - conservarea produselor pe perioade mai lungi; MAX - poziţie pentru conservarea pe perioade lungi și pentru congelarea alimentelor. Sertare Ușă Notă: Temperatura aerului înconjurător, frecvenţa cu care se deschide ușa și poziţia aparatului pot influenţa temperatura din interiorul congelatorului. Poziţiile termostatului trebuie să varieze în funcţie de acești factori. Congelarea Puneţi cantitatea maximă indicată pe plăcuţa cu datele tehnice în compartimentul central, evitând să le puneţi în contact cu alimentele deja congelate. Pentru a obţine prestaţii maxime de la produsul dv., înainte de a introduce alimentele de congelat poziţionaţi butonul termostatului pe poziţia Max, introduceţi alimentele și după 24 de ore puneţi din nou butonul pe poziţia Normal. În general sunt suficiente aprox. 24 de ore cu funcţia “MAX” după ce aţi introdus alimentele; după trecerea acestui interval, dezactivaţi funcţia “MAX” (dacă există în dotare). Atenţie: Cantităţile mici de alimente pot fi puse în orice compartiment al produsului, cu excepţia sertarului inferior. Puteţi și să nu activaţi funcţia de congelare rapidă (dacă există), pentru a evita un consum inutil de energie electrică.

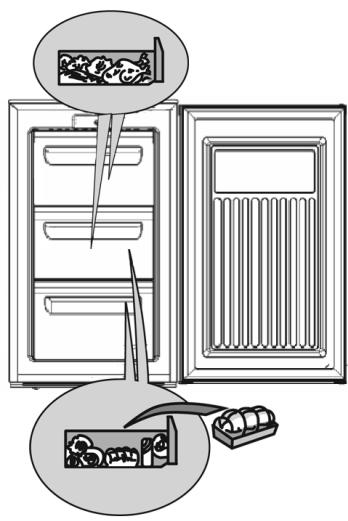

Unitatea de comandă 60202055.book Page 190 Friday, October 21, 2011 2:51 PM Recomandări pentru congelarea și conservarea alimentelor proaspete.

• Înveliţi și sigilaţi alimentele proaspete ce urmează a fi congelate în: folie de aluminiu, peliculă transparentă, ambalaje impermeabile din plastic, recipiente din polietilenă cu capace, recipiente pentru congelator adecvate pentru păstrarea alimentelor.
• Alimentele trebuie să fie proaspete și de cea mai bună calitate.
• Legumele proaspete și fructele trebuie să fie congelate pe cât este posibil imediat după culegerea lor, pentru a-și menţine substanţele hrănitoare, structura, consistenţa, culoarea și gustul. Notă:
• Lăsaţi întotdeauna alimentele calde să se răcească înainte de a le introduce în congelator.
• Consumaţi imediat alimentele decongelate sau parţial decongelate. Nu le congelaţi din nou, cu excepţia cazului în care alimentul decongelat este utilizat pentru prepararea unei mâncări gătite. O dată gătit, alimentul decongelat poate fi din nou congelat. Important: Pentru perioada de timp (în luni) de conservare a alimentelor proaspete congelate, consultaţi tabelul alăturat. Clasificarea alimentelor congelate Așezaţi și clasificaţi produsele congelate în congelator. Se recomandă notarea datei de congelare pe ambalaj, pentru a garanta consumul înainte de expirare. Îndrumări pentru conservarea alimentelor congelate Când cumpăraţi alimente îngheţate, asiguraţi-vă că:
• Ambalajul sau învelișul sunt intacte, deoarece alimentele se pot deteriora. Dacă un pachet s-a umflat sau prezintă pete de umezeală, nu a fost conservat în condiţii optime și poate să fi suferit un început de dezgheţare.
• Alimentele îngheţate trebuie întotdeauna să fie cumpărate ultimele; folosiţi genţi frigorifice pentru transportul acestora.
• Când ajungeţi acasă, introduceţi imediat alimentele îngheţate în congelator.
• Nu re-îngheţaţi alimente ce au fost parţial dezgheţate, ci consumaţi-le în 24 de ore.
• Evitaţi sau reduceţi la minim variaţiile de temperatură. Respectaţi data de expirare indicată pe ambalaj.
• Urmaţi întotdeauna instrucţiunile de pe ambalaj referitoare la conservarea alimentelor congelate.

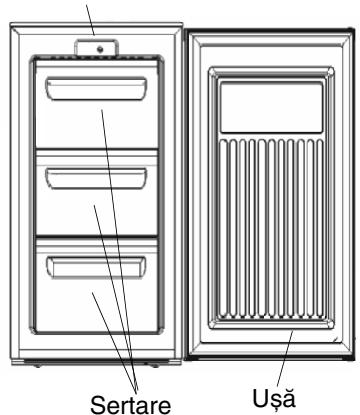

LUNI ALIMENTE 60202055.book Page 191 Friday, October 21, 2011 2:51 PM Scoaterea sertarelor

• Trageţi în afară sertarele până la opritor, ridicaţi-le ușor și extrageţi-le. Notă: Pentru a obţine un volum mai mare, pot fi scoase sertarele. Controlaţi ca încărcarea să nu depășească indicaţiile de limită, dacă există, de pe pereţii laterali ai produsului. Producerea cuburilor de gheaţă
• Umpleţi cu apă tăviţa pentru gheaţă până la 2/3 și așezaţio în compartimentul corespunzător de congelare.
• În cazul în care tăviţa s-a lipit pe fundul compartimentului congelator, nu folosiţi obiecte ascuţite sau tăioase pentru a o dezlipi.
• Pentru a înlesni scoaterea cuburilor de gheaţă din tăviţă, îndoiţi-o ușor. Notă: Deschiderea ușii congelatorului va fi mai dificilă imediat după ce aţi închis-o. Vă rugăm să așteptaţi două sau trei minute, pentru a permite compensarea depresiunii formate.

Fig 1 60202055.book Page 192 Friday, October 21, 2011 2:51 PM CUM SE DEZGHEAŢĂ ȘI CUM SE CURĂŢĂ CONGELATORUL Înainte de a efectua orice operaţie de întreţinere sau de curăţare, scoateţi ștecherul din priza de curent sau deconectaţi aparatul de la reţeaua electrică. Vă recomandăm să dezgheţaţi congelatorul o dată sau de două ori pe an, sau când stratul de gheaţă format pe grătarele de răcire este prea gros. Formarea gheţii pe grătarele de răcire este un fenomen normal. Cantitatea și rapiditatea de acumulare variază în funcţie de condiţiile ambientale și de frecvenţa cu care se deschide ușa și tinde a se acumula în special pe grătarele situate mai sus. Se recomandă să se efectueze dezgheţarea când proviziile sunt minime.

• Deschideţi ușa și scoateţi toate alimentele, înveliţi-le în foi de ziar, în strâns contact între ele, și așezaţi-le într-un loc foarte rece sau într-o geantă frigorifică.
• Lăsaţi deschisă ușa congelatorului pentru a permite topirea gheţii.
• Curăţaţi interiorul compartimentului cu un burete înmuiat într-o soluţie de apă călduţă și/sau detergent neutru. Nu folosiţi substanţe abrazive.
• Limpeziţi și uscaţi cu grijă.
• Închideţi ușa congelatorului.
• Introduceţi din nou ștecherul în priză.
• Porniţi congelatorul.

CURĂŢAREA ȘI ÎNTREŢINEREA

Curăţaţi periodic condensatorul situat în partea posterioară a aparatului cu un aspirator sau cu o perie. Pentru absenţe îndelungate

Goliţi congelatorul. Deconectaţi congelatorul de la reţeaua electrică. Dezgheţaţi și curăţaţi interiorul. Lăsaţi ușa deschisă pentru a preveni formarea mirosurilor neplăcute și pentru a elimina umiditatea de la interior.

1. Aparatul nu funcţionează.

• Dacă bordul anterior al mobilierului este cald, nu e o defecţiune, ci previne formarea de condens.
• Zgomotele de clipocit și șuierăturile, produse de circuitul de răcire, pot fi considerate normale.

• S-a întrerupt curentul?
• Întrerupătorul general este conectat?
• Elementele de protecţie ale instalaţiei electrice a locuinţei funcţionează corect?
• Termostatul este pe poziţia corectă?
• Punerea în funcţiune a fost efectuată în mod corect?

2. Acumularea anormală de gheaţă.

• Canalul de scurgere a apei a fost repoziţionat în mod corect?
• Ușa a fost închisă în mod corect?

SERVICIUL DE ASISTENŢĂ TEHNICĂ

• tipul de defecţiune,
• numărul Service (numărul ce se găsește după cuvântul SERVICE, pe plăcuţa cu datele tehnice situată în interiorul aparatului),
• adresa dv. completă,
• numărul dv. de telefon și prefixul. Înainte de a contacta Serviciul de Asistenţă:

1. Controlaţi dacă nu este posibil să eliminaţi

singuri defecţiunile (vezi “Ghidul de detectare a defecţiunilor”).

2. Puneţi din nou în funcţiune aparatul pentru

a vă asigura că inconvenientul a fost eliminat. Dacă rezultatul este negativ, deconectaţi din nou aparatul și repetaţi operaţia după o oră.

3. Dacă rezultatul este din nou negativ,

contactaţi Serviciul de Asistenţă.

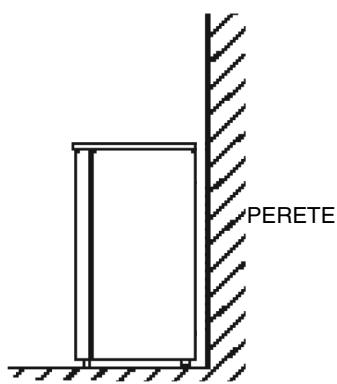

INSTALAREA ȘI REVERSIBILITATEA UȘII

• Instalaţi congelatorul departe de sursele de căldură. Instalarea într-o încăpere caldă, expunerea directă la razele solare sau poziţionarea aparatului în apropierea unei surse de căldură (calorifere, cuptoare) măresc consumul de curent electric și ar trebui să fie evitate.
• În cazul în care acest lucru nu este posibil, este necesar să respectaţi următoarele distanţe minime:
• 30 cm faţă de aragazele pe bază de cărbune sau petrol;
• 3 cm faţă de aragazele electrice și/sau cu gaze.
• Așezaţi-l într-un loc uscat și bine ventilat.
• Curăţaţi interiorul (vezi “Cum se dezgheaţă Și cum se curăţă congelatorul”)
• Introduceţi accesoriile din dotare.

60202055.book Page 194 Friday, October 21, 2011 2:51 PM Racordarea electrică

• Racordările electrice trebuie să fie conforme cu dispoziţiile locale.
• Informaţiile referitoare la tensiune și la puterea absorbită sunt indicate pe plăcuţa cu datele tehnice, situată în interiorul aparatului.
• Împământarea aparatului este obligatorie prin lege. Producătorul nu-și asumă nicio răspundere pentru eventualele pagube aduse persoanelor, animalelor sau bunurilor, rezultate din nerespectarea normelor mai sus menţionate.
• Dacă ștecherul și priza nu sunt de același fel, cereţi unui tehnician calificat să vă schimbe priza.
• Nu folosiţi prelungitoare sau adaptoare multiple. Deconectarea electrică Deconectarea de la alimentarea cu energie electrică trebuie să fie posibilă sau prin scoaterea ștecherului din priză, sau prin intermediul unui întrerupător bipolar situat înaintea prizei. Reversibilitatea ușii Dacă este necesar pentru instalare, direcţia de deschidere a ușii poate fi inversată, de pe latura dreaptă pe cea stângă (în funcţie de modul în care este livrat). Atenţie! În timpul efectuării operaţiei de inversare a direcţiei în care se deschide ușa, aparatul nu trebuie să fie conectat la reţeaua de alimentare. Ștecherul de conectare la reţea trebuie să fie scos din priză în prealabil. A. Scoateţi cele două șuruburi (1/2) prezente pe blatul superior (3) cu o șurubelniţă cruce B. Scoateţi blatul superior din plastic (3) și capacul orificiului pentru balama (11) C. Scoateţi cele două șuruburi (4) ale balamalei superioare (5) D. Mutaţi elementul de acoperire (6) pe latura opusă E. Înclinaţi produsul și scoateţi cele două șuruburi (7) ale balamalei inferioare (8) și piciorușul respectiv (9) F. Scoateţi piciorușul (10) de pe latura opusă balamalei și inversaţi-i locul cu piciorușul (9) de la punctul (E) G. Montaţi balamaua inferioară (8) și balamaua superioară (5) pe latura opusă, repetând după aceea operaţiile de la punctul A la punctul D în ordine inversă 1./2. șuruburi blat

4. șuruburi balama superioară

5. balama superioară

6. element de acoperire

7. șuruburi balama inferioară

8. balama inferioară

9. piciorușul de pe latura cu balamaua

11. capac orificiu balama

60202055.book Page 195 Friday, October 21, 2011 2:51 PM Cerinţe pentru instalare Pentru a asigura o funcţionare corectă, aparatul nu trebuie să fie expus la temperaturi mai mici de 16 °C sau mai mari de 32 °C. Se recomandă să evitaţi următoarele locuri: bucătării fără ventilaţie, încăpere situată la exterior, seră, garaj. Pentru a funcţiona corect, aparatul trebuie să fie instalat: Într-un mediu cu atmosferă uscată. Departe de expunerea directă la lumina solară. Departe de temperaturi extreme (departe de aragaze sau de alte surse de căldură). Când este plin, aparatul este greu și, prin urmare, trebuie să fie amplasat pe o podea solidă și rezistentă. Cerinţe pentru ventilare Împingeţi delicat congelatorul în poziţia finală, până când ajunge la distanţa adecvată faţă de perete. Când l-aţi plasat în poziţia finală, trebuie să lăsaţi o distanţă de 50 mm deasupra aparatului. Dacă deasupra aparatului nu mai este spaţiu disponibil, trebuie să lăsaţi o distanţă de 25 mm pe ambele laturi. Verificaţi ca aparatul să nu strivească firul de alimentare. Părţile care sunt supuse încălzirii nu trebuie să fie expuse. Pe cât posibil, partea posterioară a aparatului trebuie să se afle aproape de perete, lăsându-se spaţiul indicat pentru ventilare. Nivelarea Aparatul trebuie să fie așezat pe o suprafaţă perfect orizontală; pentru a elimina oscilaţiile: verificaţi ca aparatul să fie vertical și ambele dispozitive de reglare să fie în contact strâns cu podeaua, astfel încât compartimentul interior să fie orizontal. Reglaţi nivelul deșurubând dispozitivul de reglare corespunzător, situat în partea anterioară (cu ajutorul degetelor sau cu o șurubelniţă). Aparatul este greu. Aveţi foarte mare grijă când îl deplasaţi.

• Pentru specificaţiile detaliate consultaţi plăcuţa cu datele tehnice, situată în partea posterioară a congelatorului. Specificaţiile pot fi modificate fără preaviz. Notă: Dacă operaţia de reversibilitate a ușilor aparatului este realizată de către Serviciul de Asistenţă Tehnică, nu este considerată operaţie de intervenţie în garanţie.
