MANUALE UTENTE CVT 5097 LADEN

Istruzioni per l'uso

Brugsanvisning

Bruksanvisning

Käyttoohje

• Ajuste del termostato:

PRECAUZIONI E SUGGERIMENTI GENERALI

COME FAR FUNZIONARE IL CONGELATORE

COME SBRINARE E PULIRE IL

CONGELATORE

PULIZIA E MANUTENZIONE

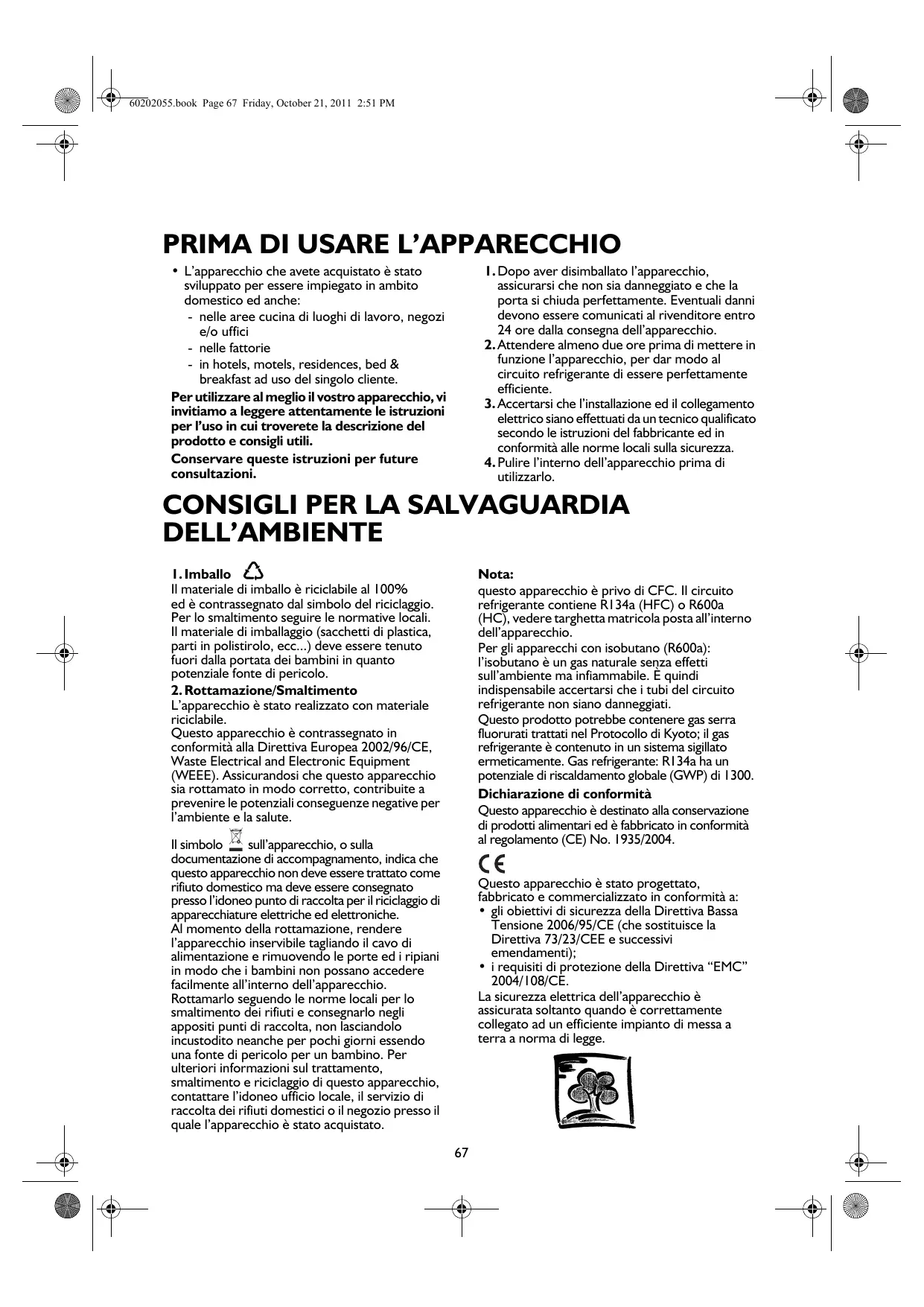

• L'apparecchio che avete acquistato è stato sviluppato per essere impiegato in ambito domestico edanche:
• nelle aree cucina di luoghi di lavoro, negoti e/o uffici
• nelle fattorie
• in hotels, motels, residences, bed & breakfast ad uso del singolo cliente.

Perutilizzare al meglio il vostro apparecchio,vi invitiamo a leggere attendamente le istruzioni per l'uso in cui troverete la descrizione del prodotto e consigli utili.

Conservare queste istruzioni per future consultazioni.

I. Dopo aver disimballato l'apparecchio, assicurarsi che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore alla segna dell'apparecchio.
2. Attendere almeno due ore prima diMETTERE in funzione I'apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente.
3. Accertarsi che l'installazione ed il collegamento elettrico siano effettuati da un technician qualificato secondo le istruzioni del fabbricante ed in conformità alle norme locali sulla sicurezza.
4. Pulire l'interno dell'apparecchio prima diutilizzarlo.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

I. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal symbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistiro, ecc...) deve essere tenuto fuori alla portata dei bambini in quanto potenziale fonte di pericolò.

2. Rottamazione/Smaltimento

L'apparecchio è stato realizzato con materiale riciclabile.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che loquesto apparecchio si rottamato in modo corretto, contribuire a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sull'apparecchio, o sulla
documentazione di accompagnamento, indica che
questo apparecchio non deve essere trattato come
rifiuto domestico ma deve essere consegnato
presso l'idoneo punto di ragcolla per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Al momento della rottamazione, rendere
l'apparecchio inservibile tagliando il cavo di
alimentazione e rimuovendo le porte ed i ripiani
in modo che i bambini non possano accedere
facilitmente all'interno dell'apparecchio.
Rottamarlo seguito le norme locali per lo
smaltimento dei rifiuti e consegnarlio negli
appositi puniti di ragcolla, non lasciandolo
incustodito neanche per pochi giorni esendo
una fonte di pericolo per un bambino. Per
ulteriori informazioni sul trattamento,
smaltimento e riciclaggio di quello apparecchio,
contattare l'idoneo ufficio locale, il servizio di
ragcolla dei rifiuti domestici o il negazio presso il
quale l'apparecchio è stato acquistato.

Nota:

questo appearecchio è privo di CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vindere targhetto matricola posta all'interno dell'apparecchio.

Per gli appearecchi con isobutano (R600a): l'isobutano è un gas naturale perché sull'ambiente ma infiammabile. è quindi indispensableabile accertarsi che i tubi del circuito refrigerante non siano danneggiati.

Questo prodotto potrebbe containere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contento in unsystema sigillato ermeticamente. Gas refrigerante: R134a ha un potenziale di riscaldamento globale (GWP) di I 300.

Dichiarazione di conformità

Questo appearecchio è destinato alla conservazione di prodotti alimentari ed è fabbricato in conformità al regolamento (CE) No. 1935/2004.

C

Questo appearechio è stato progettato, fabbricato e commercializzato in conformità a:

• gli obiettivi di sicurezza della Direttiva Bassa Tensione 2006/95/CE (che sostituisce la Direttiva 73/23/CEE e successivi emendamenti);
  i requisiti di protezione della Direttiva "EMC" 2004/108/CE.

La sicurezza elettrica dell'apparecchio è assicurata soltanto quando è correttamente collegato ad un efficente impianto di messa a terra a norma di legge.

PRECAUZIONI E SUGGERIMENTI GENERALI

INSTALLAZIONE

• La movimentazione e l'installazione dell'apparecchio deve essere effettuata da due o più personne.
• Fare attenzione durante gli spostamenti in modulo da non danneggiare i pavimenti (es. parquet).
• Durante l'installazione, accertarsi che l'apparecchio non danneggi il cavo di alimentazione.
• Accertarsi che l'apparecchio non sia vicino ad una fonte di calore.

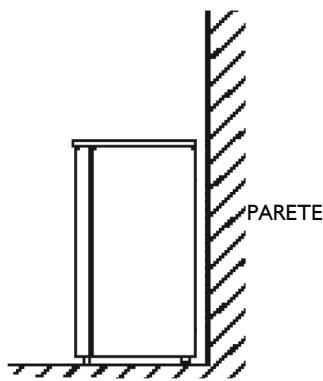

• Per garantire un'adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l'apparecchio e seguire le istruzioni d'installazione.
• Mantenere libero da ostruzioni le aperture di ventilazione dell'apparecchio.
• Non danneggiare i tubi del circuito refrigerante dell'apparecchio.
• Installare e livellare l'apprecchio su un pavimento in grado di sostenere il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzato.
• Collocare l'apparecchio in un ambiente asciutto e ben ventilato. L'apparecchio è predisporto per il funzionamento in ambienti in cui la temperature sa via compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta matricola. L'apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperature superiore o inferiore all'intervaldo previsto.

Classe Climatica	T. Amb. (°C)	T. Amb. (°F)
SN	Da 10 a 32	Da 50 a 90
N	Da 16 a 32	Da 61 a 90
ST	Da 16 a 38	Da 61 a 100
T	Da 16 a 43	Da 61 a 110

• Controllare che il voltaggio sulla targhetta matricola corrisponda alla tensione della vostra abitazione.
  Non usare adattatori nè singoli nè multipli o prolonghe.
• Per il collegamento alla rete idrica, utilizzato il tubo in dotazione al nuovo appearecchio e non riutilizzato quello dell'apparecchio precedente.
• La modifica o sostituzione del cavo di alimentazione deve essere effettuata soltanto da personale qualificato o dal Servizio Assistenza Tecnica.
• La disconnessione dell'alimentazione elettrica deve essere possibile o disinserendo la spina otramite un interruptore bipolare di reteippo a monte della presa.

SICUREZZA

• Non introdurre nell'apparecchio bombolette spray o recipienti che contengano propellenti o sostanze inflammabili.
  Non conservare o usare benzina, gas o liquidi inflammabili nelle vicinanze dell'apparecchio o di altri elettrodomestici. I vapori che si sprigionano posso n infatti causare incendi o esplosioni.
• Non usare dispositivi meccanici, elettrici o chimici per accelerare il processo di sbrinamento diversi da quelli ragcomandi dal fabbricante.
  Non usare o introdurre apparecchiature elettriche all'interno degli scomparti dell'apparecchio sequesti non sono del tipo espressamente autorizzato dal costruttore.
• Questo appearecchio non è destinato ad essere utilizzato da persona (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte, oswana espertienza e conoscenza dell'apparecchio, salvo siano struiti o controllati durante l'utilizzo dell'apparecchio da una persona responsablee della loro sicurezza.
• Controllare che i bambini non giochino con l'apparecchio, per evitare il rischio di intrappolamento e soffocamento all'interno dell'apparecchio.
• Non ingerire il liquido (atossico) contento negli accumulatori del freddo (in alcuni modelli).
  Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo.

UTILIZZO

• Prima di qualsiasi operazione di manutenzione o pulizia, disinserire la spina alla presa di corrente o scollegare l'alimentazione elettrica.
• Tutti gli apparentechi provvisti di produttori di ghiaccio e distributori d'acqua devono essere collegati ad una rete idrica che eroghi escludamente acqua potabile (con una pressione della rete idrica compresa tra i 0,17 e 0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/o distributori d'acqua non direttamente collegati all'alimentazione idrica devono essere riempiti unicamente con acqua potabile.
• Usare il comparto frigorifero solo per la conservazione di alimenti freschi ed il companto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.
  Non conservare liquidi in contentitori di vetro nel comparto congelatore in quanto potrebbero esplodere.

Il fabbricante declina agli responsabilità nel caso in cui i suggerimenti e le precauzioni sulla clèncate non siano state rispetto

COME FAR FUNZIONARE IL CONGELATORE

In questo congelatore possono essere conservati alimenti già congelati ed essere congelati alimenti freschi.

Messa in funzione del congelatore

• Non occorre impostare la temperatura del congelatore con il termostato poiché è gli stata preregolata in fabbrica.
• Inserire la spina.
• Riporre gli alimenti solo dopo circa 2 ore dall'accensione.

Regolazione della temperatura

Posizioni da MIN a MAX: incremento della temperatura di raffreddamento.

• Impostazione termostato:

MIN - conservazione dei prodotti per brevi periodi;

NORMAL - conservazione dei prodotti per tempi più lunghi;

MAX - posizione per la conservazione per lunghi periodi e per il congelamento dei cibi.

Nota:

La temperatura ambiente, la frequenza di apertura della porta e la posizione dell'apparecchio possono influenzare la temperatura interna del congelatore.

Le posizioni del termostato devono variare in funzione di quosti fattori.

Congelamento

Posizione la quantità massima indicata sulla targhetto matricola nel vano centrale evitando di riporli a fatto con cibi più congelati.

Per ottener le massime prestazioni del prodotto, prima di inseire il cibo da congelare, posizionare la manopola del termostato sulla posizione Super, inseire il cibo e dopo 24 ore riposizentionare la manopola stessa sulla posizione Normal.

In generale sono sufficienti circa 24 ore di funzione "MAX" dopo aver inserito gli alimenti; trascorso tale periodo, disinserite la funzione "MAX" (se presente).

Attenzione:

In caso di piccole quantità di cibo, quello cui quod sere disposto in qualiasi vano del prodotto ad esclusione del cassetto inferiore. Si cui inoltre non attivare la funzione di congelamento rapido (se presente) al fine di evitare un consumo inutile di energia elettrica.

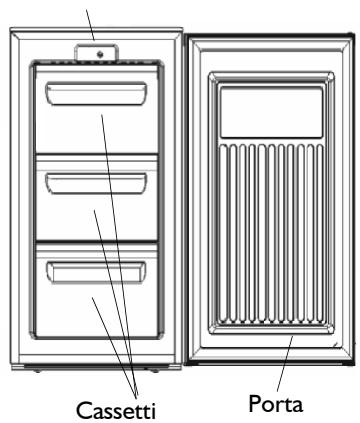

Termostato

Unità di comando

Consiglio per il congelamento e la conservazione degli alimenti freschi.

• Avolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contentitori di polietilene con coperchi, contentitori da congelatore perché idonei per alimenti da congelare.
  Gli alimenti devono essere freschi e della migliorare qualità.
• Verdura fresca e frutta devono essere congete per quanto possibile subito dopo la raccolta, per poter mantenere le sostanze nutritive, la struttura, la consistenza, il colore ed il gusto.

Nota:

• Lasciar sempre raffreddare gli alimenti caldi prima di introdurli nel congelatore.
• Consumare immediatamente alimenti scongelati o parzialmente scongelati. Non congetarli di nuovo accetto nel caso in cui l'alimento scongelato venga utilizzato per preparare un piatto pronto. Unaolta cotto, l'alimento scongelato può essere di nuovo congetalo.

Important:

Per i mesi di conservazione degli alimenti freschi congelati, atteneri alla tabella qui a fianco.

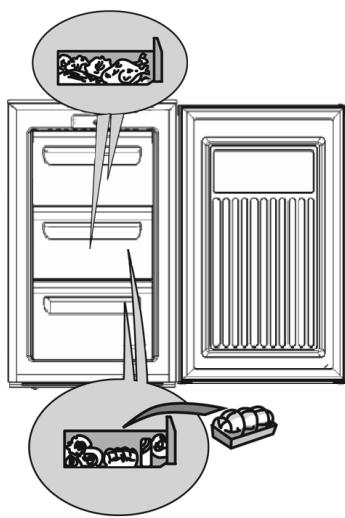

Classificazione degli alimenti congelati

Riporre e classificare i prodotti congelati nel congelatore.
Si consiglia di segnalare la data di conservazione sulla confezione, per garantire un consumo puntuale entro la scadenza.

Consigli per la conservazione degli alimenti surgelati

Al momento dell'acquisto di alimenti surgelati, accertarsi che:

• L'imballo o il sacchetto siano intatti, poiché l'alimento può deteriorarsi. Se un sacchetto è gonfio o presente delle macchie di umido, non è stato conservato nelle condizioni ottimali e può averere subito un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
• Appena a casa riporre immediamente gli alimenti surgelati nel congelatore.
• Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull'imballo per la conservazione degli alimenti congelati.

Rimozione dei cassetti

• Tirare i cassetti verso l'esterno fino a battuta, sollevarli leggermente ed estrarli.

Nota:

Al fine di ottenere un volume maggiore, posso nono essere rimossi i cassetti.

Controllare che il carico non superi leindicazioni di limitazione, se presenti, sulle pareti laterali del prodotto.

Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nell'apposto vano di congelamento.
• Qualora la bacinella fosse attaccata al fondo del congelatore, non utilizzato oggetti appuntiti o taglienti per rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio alla bacinella, fletterla leggermente.

Nota:

La riapertura della porta del congelatore risulterà dificoltosa subito dopo averla chiusa.

Si prega di attendere due o tre minuti, per consentire la compensazione della depressione formatasi.

Fig.1

COME SBRINARE E PULIRE IL CONGELATORE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina alla presa di corrente o comunque disinserire l'apparecchio alla rete elettrica.

Suggeriamo di sbrinare il congelatore I o 2 volte l'anno o quando la formazione di brina sulle griglia refrigeranti risulta eccessiva.

La formazione di brina sulle griglie di raffreddamento è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di apertura della porta e tende ad accumularsi maggiornente sulle griglie poste più in alto.

Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.
• Lasciare aperta la porta del congelatore per permettere lo scioglamento della brina.
• Pulire l'interno del congelatore con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzato sostanze abrasive.
• Risciacquare e asciugare con cura.
• Sistemare gli alimenti.
• Chiudere la porta del congelatore.
  Reinserire la spina.
• Aviare il congelatore.

PULIZIA E MANUTENZIONE

Pulire periodicamente con un aspirapolvere o con una spazzola il condensatore situato nella parte posteriore dell'apparecchio.

Per assenze prolongate

Svuotare il congelatore.
- Disinserire il congelatore alla rete elettrica.
Sbrinarepulirel'interno.
- Lasciare aperta la porta per impedire la formazione di cattivi odori e per eliminare l'umidità interna.

I. L'apparecchio non funziona.

C'e un'interruzione di corrente?
- L'interruttore generale è inserto?
- Le protezioni dell'impiano elettrico dell'abitazione sono correttamente funzionanti?
- Il termostato è sulla posizione corretta?
- La messa in funzione è stata effettuata correttamente?

2. Accumulo anomalo di brina.

• La canalina di scarico dell'acqua è stata riposizzonata correttamente?
• La porta è stata chiusa correttamente?

Note:

• Se il bordo anteriore del mobile è caldo, non è un difetto, ma previene la formazione di condensa.
• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

SERVIZIO ASSISTENZA TECHNICA

Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i guasti (vedere "Guida ricerca guasti").
2. Riavviare l'apparecchio per accertarsi che l'inconveniente sia stato ovviato. Se il risultato è negativo, disinserire nuovamente l'apparecchio e ripetere l'operazione dopo un'ora.
3. Se il risultato è ancora negativo, contattare il Servizio Assistenza.

Comunicare:

• il tipo di guasto,
• il modello,
• il numero Service (la cifra che si trovava durante la parola SERVICE, sulla targhetto matricola posta all'interno dell'apparecchio),
• il Vostro indirizzo completo,
• il Vostro numero e preferso Telefonico.

SERVICE 0000 000 00000

INSTALLAZIONE E REVERSIBILITA PORTA

• Installare il congelatore lontano da fonti di calore.
  L'installazione in un ambiente caldo, l'esposizione diretta ai raggi solari o la collocazione dell'apparecchio nelle vicinanze di una fonte di calore (caloriferi, fornelli), augmentano il consumo di corrente e dovrebbero essere evitate.
• Qualora ciò non fosse possibile, è necessario rispetto le seguenti distanze minime:
• 30 cm da cucine a carbone o petrolio;
• 3 cm da cucine elettriche e/o a gas.
• Posizionarlo in luogo asciutto e ben aerato.
• Pulire l'interno (vedere "Come sbrinare e pulire il congelatore").
• Inserire gli accessori a corredo.

Collegamento elettrico

• I collegamenti elettrici devono essere conformi alle normative locali.
• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetto matricola, posta all'interno dell'apparecchio.
• La messa a terra dell'apparecchio è obbligatoria a termini di legge. Il fabbricante declina agli responsabilità per eventuali danni subiti da persone, animali o cose, derivanti alla mancata osservanza delle norme sobre indicate.
• Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un technician qualificato.
• Non usare prolonghe o adattatori multipli.

Scollegamento elettrico

Lo scollegamento elettrico deve essere possibile o disinserendo la spina o tramite un erruttore bipolareippo a monte della presa.

Reversibilità porta

Se I'installazione lo richiede, il lato di apertura della porta cui è essere invertito da destra a sinistra (a seconda di come viene fornito).

Attenzione! Durante l'operazione di inversionione del lato di apertura della porta, l'apparecchio non deve essere collegato alla rete di alimentazione. La spina dalla rete di alimentazione deve essere scollegata in precedenza.

A. Rimuovere le due viti (1/2) presenti sul posteriore del top (3) con un caccavite a croce
B. Togliere top in plastica (3) e copertura foro cerniera (11)
C. Rimuovere le due viti (4) della cerniera superiore (5)
D. Spostare la copertura (6) al lato opposto
E. Inclinare il prodotto e rimuovere le due viti (7) della cerniera inferiore (8) ed il relative piedino (9)
F. Rimuovere il piedino (10) del lato opposto cerniera ed inverteire la posizione con il piedino (9) del punto (E)
G. Montare la cerniera inferiore (8) e la cerniera superiore (5) sul dato opposto ripetendo poi le operazioni dal punto A al punto D in maniera inversa

1./2.viti top
3. top
4. viti cerniera superiore
5. cerniera superiore
6. copertura
7. viti cerniera inferiore
8. cerniera inferiore
9. piedino lato cerniera
10. piedino
II. copertura foro cerniera

Requisiti di installmente

Per assicurare il corretto funzionamento l'apparecchio non deve essere esposto a temperature inferiori a 16^ o maggiori di 32^ .

Si consiglia di evitare le seguenti collocazioni: cucina priva di ventilazione, locale esterno, serra, garage. Per funzionare correttamente l'apparecchio deve essere installato:

in atmosfera asciutta.

Lontano dall'esposizione diretta al sole.

Lontano da temperature estreme (lontano da fornelli o altre fonti di calore).

Quando è pieno l'apparecchio sare è pesante e, di consegenza, delve essere collocato su un pavimento saldo e robusto.

Requisiti di ventilazione

Spingere delicatamente il congelatore in posizione, fino a quando avrà raggiunto la distanza opportuna alla parete.

Quando si trovava in posizione, dovr è essere mantenuta una distance di 50 mm al di sopra dell'apparecchio.

Se sull'apparecchio non vi è spazio disponibile, occorrerà lasciare una distanza di 25 mm su entrambi i lati.

Verificare che l'apparecchio non schiacci il cavo di alimentazione.

Le parti soggetta riscaldamento non devono essere esposte. Quando è possibile, la parte posteriori dell'apparecchio delve essere vicina alla parete, lasciando lo spazio indicate per la ventilazione.

Livellamento

L'apparecchio deve essere in piano; per eliminare le oscillazioni: verificare che l'apparecchio sia verticale e che entrambi i dispositivi di regolazione siano a stretto contatto con il pavimento, in maniera tale per cui il vano sia in piano.

Regolare il livellamento svitando il dispositivo di regolazione appropriato,ippo sulla parte anteriore (utilizzare le dita o un cacciavite).

L'apparecchio è pesante. Prestare la dovuta attenzione durante gli spostamenti.

• Per specifiche dettagliate si prega di fare riferimento alla targhetto matricola posta sulla parte posteriore del congelatore. Le specifiche sono soggette a modificheenza preavviso.

Nota:

La reversibilità della porta dell'apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia.

OΔHΓIEΣ XPHΞHΞ
