BEDIENUNGSANLEITUNG CVT 5097 LADEN

INFORMATIONEN ZUM UMWELTSCHUTZ

ALLGEMEINE HINWEISE UND RATSCHLÄGE

BENUTZUNG DES GEFRIERSCHRANKS

ABTAUEN UND REINIGEN DES

REINIGUNG UND PFLEGE

• Das von Ihnen erworbene Gerät ist für den Einsatz in Privathaushalten und ähnlichen Anwendungen bestimmt wie: - Küchenbereiche in Geschäftsräumen, Büros und anderen Arbeitsplätzen - landwirtschaftlichen Betrieben - durch Kunden in Hotels, Motels, Wohnheimen aller Art sowie Pensionen und Gästehäusern. Damit Sie den größtmöglichen Nutzen aus Ihrem neuen Gerät ziehen, lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Das vorliegende Handbuch enthält eine Beschreibung des Geräts und hilfreiche Tipps. Heben Sie diese Anleitung zum späteren Nachschlagen gut auf.

1. Stellen Sie nach dem Auspacken sicher, dass das

Gerät unversehrt ist und die Tür richtig schließt. Mögliche Schäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung des Geräts gemeldet werden.

2. Vor der Inbetriebnahme des Gerätes

mindestens zwei Stunden warten, damit der Kühlkreislauf seine volle Funktionstüchtigkeit erreichen kann.

3. Die Installation und der elektrische Anschluss

müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.

4. Vor der Inbetriebnahme den Innenraum des

Das Verpackungsmaterial ist zu 100 % wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Es muss gemäß den örtlichen Vorschriften entsorgt werden. Bewahren Sie das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern auf, da es eine mögliche Gefahrenquelle darstellt.

Die Geräte bestehen aus recyclingfähigem Material. Dieses Gerät ist in Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Gerät korrekt entsorgt wird, helfen Sie mit, potentiellen negativen Folgen für Umwelt und menschliche Gesundheit vorzubeugen. Hinweis: Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC) oder R600a (HC), siehe Typenschild im Innenraum. Betrifft Geräte mit Isobutan (R600a): Isobutan ist ein natürliches Gas ohne umweltschädigende Auswirkungen. Allerdings ist beim Umgang mit Isobutan Vorsicht geboten, denn es ist leicht entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden. Dieses Gerät könnte fluorierte Treibhausgase im Sinne des Kyoto-Protokolls enthalten; das Kühlmittel befindet sich in einem hermetisch verschlossenen System. Kühlmittel: Die Kenngröße für das globale Erwärmungspotential (GWP) von R134a ist 1300. Konformitätserklärung Dieses Gerät darf mit Lebensmitteln in Berührung kommen und entspricht der EG-Verordnung 1935/2004. Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsmüll ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss. Schneiden Sie vor der Entsorgung des Gerätes das Netzkabel durch, um das Gerät funktionsuntüchtig zu machen, und entfernen Sie die Türen und Ablageflächen im Gerät, so dass Kinder nicht ungehindert in das Geräteinnere klettern können. Das Gerät muss den örtlichen Bestimmungen entsprechend entsorgt und bei einer offiziellen Sammelstelle abgegeben werden. Lassen Sie das Gerät nicht einmal für wenige Tage unbeaufsichtigt, da es eine mögliche Gefahrenquelle für Kinder darstellt. Für weitere Informationen hinsichtlich Behandlung, Entsorgung bzw. Recycling dieses Gerätes wenden Sie sich bitte an die zuständige lokale Behörde für die Beseitigung von Haushaltsabfällen oder an den Händler, bei dem Sie das Gerät gekauft haben. Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsanforderungen der Richtlinie 2006/ 95/EG zur Niederspannung (welche die Richtlinie 73/23/EWG und nachfolgende Änderungen ersetzt),
• Schutzvorschriften der EMV-Richtlinie 2004/108/EG. Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Zum Transport und zur Installation des Geräts sind zwei oder mehrere Personen erforderlich.
• Achten Sie beim Verschieben des Geräts darauf, den Fußboden (z. B. Parkettboden) nicht zu beschädigen.
• Achten Sie bei der Installation darauf, dass das Gerät nicht auf dem Netzkabel steht.
• Stellen Sie das Gerät nicht neben einer Wärmequelle auf.
• Lassen Sie zur ausreichenden Belüftung an beiden Seiten und oberhalb des Geräts einen Zwischenraum frei und befolgen Sie die Installationsanweisungen.
• Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.
• Die Leitungen des Kühlkreislaufs dürfen nicht beschädigt werden.
• Das Gerät auf einer tragfähigen Fußbodenfläche installieren und nivellieren und dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum wählen.
• Der Aufstellungsort sollte trocken und gut belüftet sein. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind. Wird dieser Bereich für einen längeren Zeitraum unter- oder überschritten, kann es zu Funktionsstörungen kommen. Klimaklasse

T. temp. (° C) 10 bis 32 16 bis 32 16 bis 38 16 bis 43 SICHERHEIT

• Stellen Sie keine Spraydosen oder Behälter mit Treibgasen oder brennbaren Substanzen in das Gerät.
• Lagern und verwenden Sie kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Geräts oder anderer Haushaltsgeräte. Durch die ausströmenden Dämpfe besteht Brand- oder Explosionsgefahr.
• Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.
• Verwenden Sie keine elektrischen Geräte in den Geräteräumen, wenn diese nicht den vom Hersteller genehmigten entsprechen.
• Das Gerät ist nicht für den Gebrauch durch Kinder oder körperlich oder geistig behinderte oder auch hör- und sehgeschädigte und unerfahrene oder im Umgang mit dem Gerät nicht vertraute Personen bestimmt, es sei denn unter der Aufsicht oder Anleitung einer für ihre Sicherheit haftenden Person.
• Kindern das Spielen und Verstecken im Gerät nicht gestatten, um Erstickungs- und Einschließgefahr zu vermeiden.
• Die in den (eventuell vorhandenen) Kälteakkus enthaltene (ungiftige) Flüssigkeit darf nicht verschluckt werden.
• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können. GEBRAUCH
• Ziehen Sie vor jeder Reinigungs- und Wartungsarbeit den Netzstecker oder unterbrechen Sie die Stromversorgung.
• Sämtliche Geräte mit Eisautomat und Wasserspender müssen an eine Wasserleitung angeschlossen werden, die ausschließlich Trinkwasser abgibt (mit Wasserleitungsdruck zwischen 1,7 und 8,1 bar). Nicht direkt an die Wasserleitung angeschlossene Eisautomaten bzw. Wasserspender dürfen nur mit Trinkwasser gefüllt werden.
• Verwenden Sie den Kühlraum nur zur Lagerung frischer Lebensmittel und den Gefrierraum nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln.
• Keine Glasbehälter mit flüssigem Inhalt in den Gefrierraum stellen, da diese platzen können. Bei Nichtbeachtung der o. g. Empfehlungen und Vorschriften lehnt der Hersteller jede Verantwortung ab T. temp. (° F) 50 bis 90 61 bis 90 61 bis 100 61 bis 110

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt.
• Verwenden Sie weder Einzel- noch Mehrfachadapter oder Verlängerungskabel.
• Zum Anschließen an die Wasserleitung den im Lieferumfang des neuen Geräts enthaltenen Schlauch verwenden. Der Schlauch des vorherigen Geräts darf nicht wieder verwendet werden.
• Die Änderung oder der Austausch des Netzkabels darf ausschließlich durch qualifizierte Techniker oder den Technischen Kundendienst erfolgen.
• Die elektrische Abschaltung des Geräts muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

60202055.book Page 7 Friday, October 21, 2011 2:51 PM

BENUTZUNG DES GEFRIERSCHRANKS

Dieser Gefrierschrank eignet sich zur Aufbewahrung von Tiefkühlware und zum Einfrieren frischer Lebensmittel. Thermostat Inbetriebnahme des Gefrierschranks

• Eine Temperatureinstellung am Thermostatknebel ist nicht erforderlich, da die Temperatur bereits werkseitig voreingestellt wurde.
• Netzstecker anschließen.
• Die Lebensmittel erst ca. 2 Stunden nach dem Einschalten des Gerätes einlagern. Temperatureinstellung Einstellungen von MIN bis MAX: Kühltemperaturstufen.
• Thermostateinstellung: MIN - kurzzeitige Lebensmittelaufbewahrung; NORMAL - längere Lebensmittelaufbewahrung; MAX - Einstellung für eine längerfristige Aufbewahrung und zum Einfrieren von Lebensmitteln. Schubfächer Anmerkung: Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Gerätes können die Innentemperatur des Gefrierschranks beeinflussen. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden. Einfrieren Die auf dem Typenschild angegebene maximale Gefriergutmenge in das mittlere Fach einlegen und dabei nicht mit den bereits eingefrorenen Lebensmitteln in Berührung bringen. Optimale Leistungen erzielen Sie, wenn Sie den Thermostatknebel vor der Einlagerung des Gefrierguts auf MAX stellen, dann die Lebensmittel einlegen und den Thermostatknebel nach 24 Stunden wieder auf NORMAL stellen. Für einen korrekten Einfriervorgang reicht es in der Regel aus, den Regler nach dem Einstellen der Lebensmittel 24 Stunden in der Position “MAX” zu lassen; nach dieser Zeit kann das Gerät wieder auf eine niedrigere Tiefkühlleistung gestellt werden (falls vorhanden). Bitte beachten: Kleine Speisenmengen können mit Ausnahme des unteren Fachs in jedes beliebige Schubfach des Gerätes gelegt werden. Um unnötigen Energieverbrauch zu vermeiden, können Sie in diesem Fall auch auf das Einschalten der Supergefrierfunktion (falls vorhanden) verzichten.

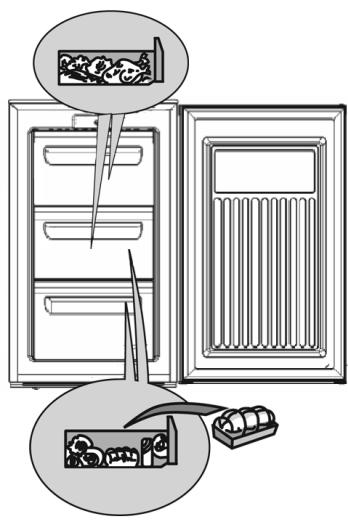

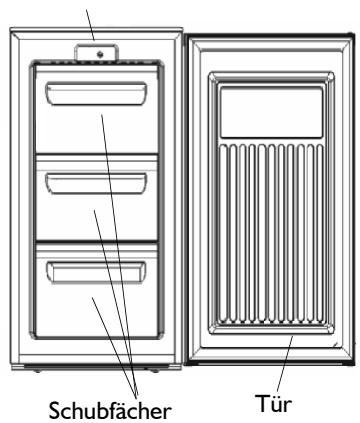

Bedieneinheit Tür 60202055.book Page 8 Friday, October 21, 2011 2:51 PM Ratschläge für das Einfrieren und Aufbewahren frischer Lebensmittel.

• Die einzufrierenden frischen Lebensmittel einwickeln und verschließen in: Aluminium- oder Klarsichtfolie, wasserundurchlässige Kunststoffverpackungen, Polyäthylenbehälter mit Deckel, lebensmittelgerechte Tiefkühlbehälter.
• Die Lebensmittel müssen frisch und von bester Qualität sein.
• Frisches Gemüse und Obst sollten möglichst sofort nach der Ernte eingefroren werden, um Nährwerte, Struktur, Konsistenz, Farbe und Geschmack zu erhalten. Anmerkung:
• Warme Speisen vor dem Einlagern in die Gefriertruhe immer erst abkühlen lassen.
• Auf- oder angetaute Lebensmittel sofort verzehren. Die Lebensmittel dürfen nicht wieder eingefroren werden, es sei denn, sie werden für die Zubereitung eines Fertiggerichtes verwendet. Aufgetaute Lebensmittel können nach dem Kochen wieder eingefroren werden. Wichtig: Die Aufbewahrungsdauer in Monaten für eingefrorene frische Lebensmittel entnehmen Sie bitte der Tabelle. MONATE Trennen des Gefrierguts Die eingefrorenen Lebensmittel trennen und in die Gefrierfächer legen. Es ist ratsam, das Einfrierdatum auf die Verpackung zu schreiben und somit die rechtzeitige Verwertung vor dem Verfalldatum sicherzustellen. Ratschläge zum Aufbewahren von Tiefkühlware Beim Einkaufen von Tiefkühlware sollten Sie auf Folgendes achten:
• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden, und der Inhalt könnte angetaut sein.
• Beim Einkaufen die Tiefkühlware zuletzt in den Einkaufswagen legen und stets in einer Kühltasche transportieren.
• Die Tiefkühlware zu Hause sofort in die Gefriertruhe legen.
• Angetaute Tiefkühlware nie wieder einfrieren, sondern innerhalb von 24 Stunden verwerten.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfalldatum beachten.
• Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.

• Die Schubfächer bis zum Anschlag ausziehen, leicht anheben und herausnehmen. Anmerkung: Wenn mehr Stauraum erforderlich ist, können die Schubfächer entfernt werden. Stellen Sie sicher, dass die Gefriergutmenge die Grenzmarkierungen, sofern vorhanden, an den Seitenwänden des Geräts nicht überschreitet. Bereitung von Eiswürfeln

• Füllen Sie die Eiswürfelschale zu 2/3 mit Wasser und stellen Sie diese in das eigens dafür vorgesehene Gefrierfach.
• Falls die Schale auf dem Boden festfriert, dürfen keine spitzen oder scharfen Gegenstände zum Ablösen verwendet werden.
• Zur leichteren Entnahme der Eiswürfel aus der Schale kann diese leicht gebogen werden. Anmerkung: Sofort nach dem Schließen ist ein erneutes Öffnen der Gefrierschranktür schwierig. Warten Sie deshalb zwei oder drei Minuten, bis sich der entstandene Unterdruck wieder ausgleicht.

ABTAUEN UND REINIGEN DES

GEFRIERSCHRANKS Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten. Der Gefrierschrank sollte ein- oder zweimal jährlich oder bei Erreichen einer übermäßig dicken Reifschicht an den Kühlgittern abgetaut werden. Reifbildung an den Kühlgittern ist vollkommen normal. Ausmaße und Schnelligkeit der Reifbildung hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffnungen ab, wobei die Reifbildung verstärkt an den höheren Gittern auftritt. Das Abtauen sollte dann vorgenommen werden, wenn wenig Gefriergut eingelagert ist.

• Die Tür öffnen, alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwickeln und an einem kühlen Ort oder in einer Kühltasche aufbewahren.
• Lassen Sie die Tür offen, damit der Reif abtauen kann.
• Den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Verwenden Sie keine Scheuermittel.
• Nachspülen und sorgfältig abtrocknen.
• Die Lebensmittel wieder einlagern.
• Die Gefrierschranktür schließen.
• Den Netzstecker wieder anschließen.
• Den Gefrierschrank einschalten.

REINIGUNG UND PFLEGE

Regelmäßig den Verdichter an der Geräterückseite mit einem Staubsauger oder einer Bürste reinigen. Bei längerer Abwesenheit

Den Gefrierschrank entleeren. Das Gerät von der Stromversorgung abschalten. Das Gerät abtauen und Innenraum reinigen. Lassen Sie die Tür offen, um das Entstehen unangenehmer Gerüche und von Feuchtigkeit zu vermeiden.

1. Das Gerät funktioniert nicht.

• Ist die Vorderkante des Gefrierschrankes warm, liegt keine Störung vor. Das Gerät beugt auf diese Weise der Kondenswasserbildung vor.
• Gluckergeräusche und leichtes Zischen des Kältekreises sind durchaus normal.

• Liegt ein Stromausfall vor?
• Ist der Hauptschalter eingeschaltet?
• Funktionieren die Sicherungen des Haushaltsstromkreises?
• Ist der Thermostat richtig eingestellt?
• Wurde die Inbetriebnahme korrekt ausgeführt?

2. Übermäßige Reifbildung.

• Wurde der Tauwasserablaufkanal richtig eingeschoben?
• Wurde die Tür korrekt geschlossen? KUNDENDIENST Bevor Sie den Kundendienst rufen: Machen Sie bitte folgende Angaben:
• Servicenummer (Ziffer hinter dem Wort “Service” auf dem Typenschild im Geräteinneren),
• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.

1. Prüfen Sie erst, ob Sie die Störung selbst

beheben können (siehe “Reinigung und Pflege”).

2. Schalten Sie das Gerät nochmals ein, um zu

prüfen, ob die Störung immer noch vorliegt. Haben Sie keinen Erfolg, schalten Sie das Gerät aus und wiederholen Sie den Versuch nach einer Stunde.

3. Bleibt das Ergebnis negativ, benachrichtigen Sie

den Kundendienst. INSTALLATION UND TÜRANSCHLAGWECHSEL

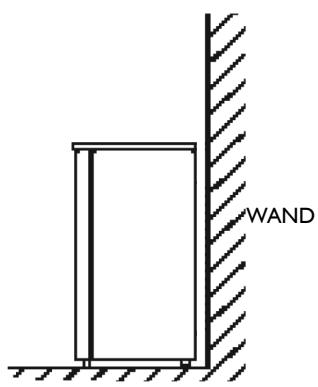

• Den Gefrierschrank fern von Wärmequellen aufstellen. Installationen in warmen Räumen, in der Nähe von Wärmequellen (Heizungen, Öfen) oder direkte Sonnenlichteinstrahlung erhöhen den Stromverbrauch und sollten deshalb vermieden werden.
• Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:
• 30 cm von Kohle- oder Ölöfen;
• 3 cm von Elektro- und/oder Gasherden.
• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen.
• Den Innenraum reinigen (siehe “Abtauen und Reinigen des Gefrierschranks”).
• Das Zubehör einsetzen.

60202055.book Page 12 Friday, October 21, 2011 2:51 PM Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
• Die Daten zur Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden.
• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen sollten.
• Falls Stecker und Steckdose nicht vom selben Typ sind, die Steckdose von einer Fachkraft auswechseln lassen.
• Keine Verlängerungskabel oder Mehrfachadapter verwenden. Elektrische Abschaltung Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. Türanschlagwechsel Falls der Aufstellungsort es erfordert, kann der Öffnungssinn der Tür von rechts nach links geändert werden (je nach Auslieferungszustand). Achtung! Während des Türanschlagwechsels darf das Gerät nicht an das Stromnetz angeschlossen sein. Vorher den Netzstecker aus der Steckdose ziehen. A. Die zwei Schrauben (1/2) auf der Rückseite der oberen Platte (3) mit einem Kreuzschlitzschraubenzieher herausdrehen B. Die obere Kunststoffplatte (3) und den Stopfen der Scharnieröffnung (11) abnehmen C. Die zwei Schrauben (4) des oberen Scharniers (5) entfernen D. Den Stopfen (6) auf der gegenüber liegenden Seite einsetzen E. Das Gerät kippen und die zwei Schrauben (7) des unteren Scharniers (8) und den entsprechenden Stellfuß (9) entfernen F. Den Stellfuß (10) von der gegenüber liegenden Scharnierseite entfernen und mit dem Stellfuß (9) vertauschen G. Das untere Scharnier (8) und das obere Scharnier (5) auf der gegenüber liegenden Seite anbringen und dann die Schritte A bis D in umgekehrter Reihenfolge ausführen 1./2. obere Schrauben

4. Schrauben oberes Scharnier

7. Schrauben unteres Scharnier

8. unteres Scharnier

9. Stellfuß Scharnierseite

11. Stopfen Scharnieröffnung

60202055.book Page 13 Friday, October 21, 2011 2:51 PM Örtliche Voraussetzungen Für einen ordnungsgemäßen Betrieb sollte das Gerät keinen Temperaturen unter 16°C oder über 32°C ausgesetzt werden. Folgende Aufstellungsorte sollten vermieden werden: Küchen ohne Belüftungsmöglichkeit, Außenlokale, Gewächshäuser, Garagen. Für einen ordnungsgemäßen Betrieb muss das Gerät folgendermaßen aufgestellt werden: an einem trockenen Ort keiner direkten Sonneneinstrahlung ausgesetzt keinen extremen Temperaturen ausgesetzt (fern von Öfen oder anderen Wärmequellen). Ein voll geladenes Gerät hat ein hohes Gewicht, daher muss es auf einem ebenen und tragfähigen Fußboden aufgestellt werden. Belüftungsanforderungen Das Gerät vorsichtig an seinen endgültigen Standort schieben, bis der korrekte Mindestabstand zur Rückwand erreicht ist. Am Aufstellungsort muss ein Abstand von 50 mm über dem Gerät verbleiben. Ist über dem Gerät kein ausreichender Platz vorhanden, muss auf beiden Seiten ein Mindestabstand von 25 mm freigelassen werden. Bei der Installation darauf achten, dass das Gerät nicht auf dem Netzkabel steht. Teile, die sich während des Betriebs aufheizen, dürfen nicht frei zugänglich bleiben. Die Geräterückwand sollte möglichst zu einer Wand hin und derart ausgerichtet werden, dass der zur Belüftung erforderliche Mindestabstand eingehalten wird. Nivellierung Das Gerät muss ebenerdig abgestellt werden. Prüfen, dass das Gerät gerade steht und beide Stellfüße festen Bodenkontakt haben. Das Gerät durch Verdrehen eines der vorderen Stellfüße (von Hand oder mit einem Schraubendreher) nivellieren. Das Gerät hat ein hohes Gewicht. Beim Verschieben des Gerätes vorsichtig vorgehen. Für detaillierte Angaben bitte Typenschild an der Geräterückseite einsehen. Technische Änderungen vorbehalten. Hinweis: Der vom Kundendienst ausgeführte Türanschlagwechsel fällt nicht unter die Garantieleistung.
