PRZED UŻYTKOWANIEM URZĄDZENIA

INSTALACJA I PRZEKŁADANIE DRZWI

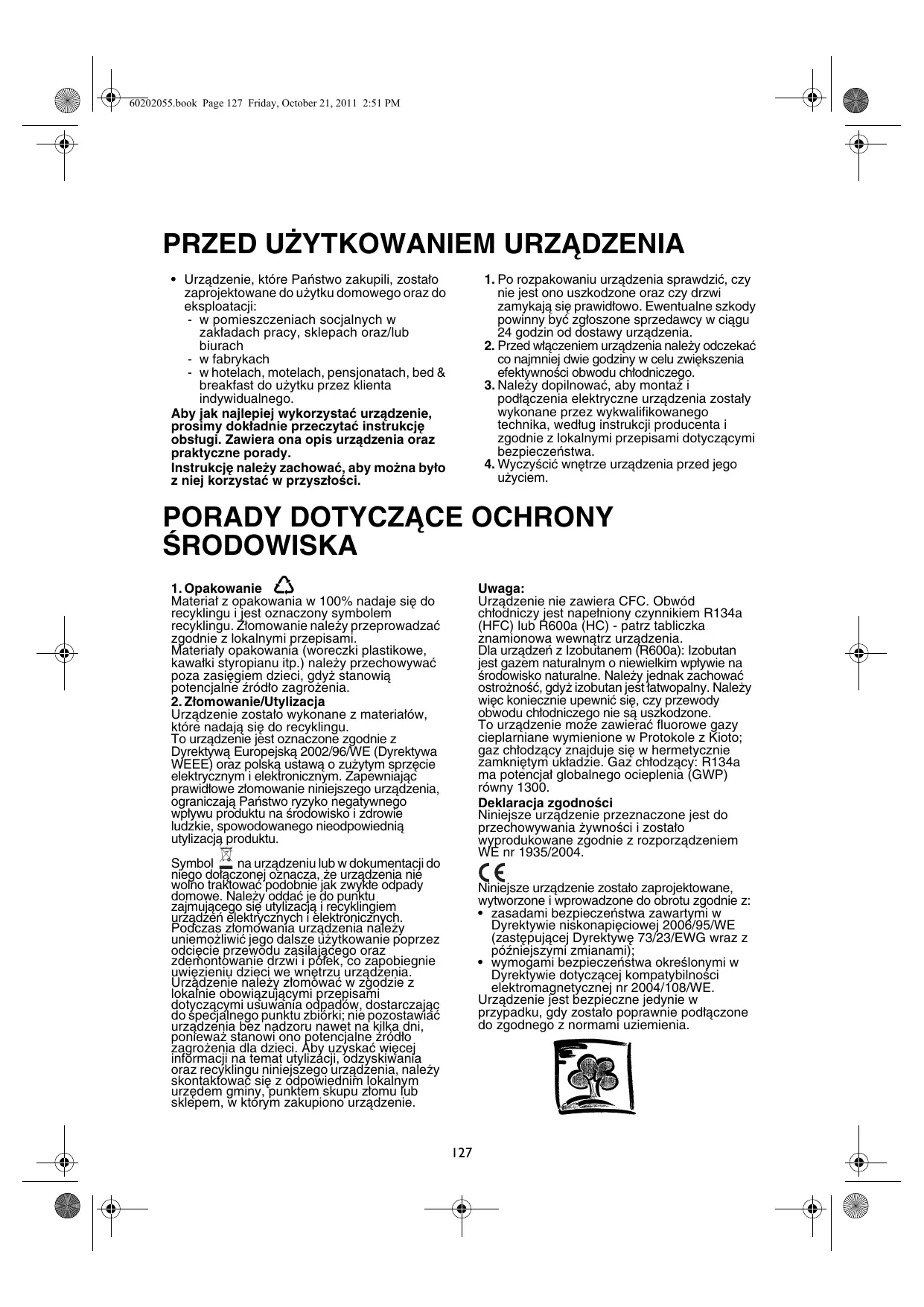

PRZED UŻYTKOWANIEM URZĄDZENIA

• Urządzenie, które Państwo zakupili, zostało zaprojektowane do użytku domowego oraz do eksploatacji: - w pomieszczeniach socjalnych w zakładach pracy, sklepach oraz/lub biurach - w fabrykach - w hotelach, motelach, pensjonatach, bed & breakfast do użytku przez klienta indywidualnego. Aby jak najlepiej wykorzystać urządzenie, prosimy dokładnie przeczytać instrukcję obsługi. Zawiera ona opis urządzenia oraz praktyczne porady. Instrukcję należy zachować, aby można było z niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia sprawdzić, czy

nie jest ono uszkodzone oraz czy drzwi zamykają się prawidłowo. Ewentualne szkody powinny być zgłoszone sprzedawcy w ciągu 24 godzin od dostawy urządzenia.

2. Przed włączeniem urządzenia należy odczekać

co najmniej dwie godziny w celu zwiększenia efektywności obwodu chłodniczego.

3. Należy dopilnować, aby montaż i

podłączenia elektryczne urządzenia zostały wykonane przez wykwalifikowanego technika, według instrukcji producenta i zgodnie z lokalnymi przepisami dotyczącymi bezpieczeństwa.

4. Wyczyścić wnętrze urządzenia przed jego

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem recyklingu. Złomowanie należy przeprowadzać zgodnie z lokalnymi przepisami. Materiały opakowania (woreczki plastikowe, kawałki styropianu itp.) należy przechowywać poza zasięgiem dzieci, gdyż stanowią potencjalne źródło zagrożenia.

2. Złomowanie/Utylizacja

Urządzenie zostało wykonane z materiałów, które nadają się do recyklingu. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE (Dyrektywa WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Zapewniając prawidłowe złomowanie niniejszego urządzenia, ograniczają Państwo ryzyko negatywnego wpływu produktu na środowisko i zdrowie ludzkie, spowodowanego nieodpowiednią utylizacją produktu. Uwaga: Urządzenie nie zawiera CFC. Obwód chłodniczy jest napełniony czynnikiem R134a (HFC) lub R600a (HC) - patrz tabliczka znamionowa wewnątrz urządzenia. Dla urządzeń z Izobutanem (R600a): Izobutan jest gazem naturalnym o niewielkim wpływie na środowisko naturalne. Należy jednak zachować ostrożność, gdyż izobutan jest łatwopalny. Należy więc koniecznie upewnić się, czy przewody obwodu chłodniczego nie są uszkodzone. To urządzenie może zawierać fluorowe gazy cieplarniane wymienione w Protokole z Kioto; gaz chłodzący znajduje się w hermetycznie zamkniętym układzie. Gaz chłodzący: R134a ma potencjał globalnego ocieplenia (GWP) równy 1300. Deklaracja zgodności Niniejsze urządzenie przeznaczone jest do przechowywania żywności i zostało wyprodukowane zgodnie z rozporządzeniem WE nr 1935/2004. Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych. Podczas złomowania urządzenia należy uniemożliwić jego dalsze użytkowanie poprzez odcięcie przewodu zasilającego oraz zdemontowanie drzwi i półek, co zapobiegnie uwięzieniu dzieci we wnętrzu urządzenia. Urządzenie należy złomować w zgodzie z lokalnie obowiązującymi przepisami dotyczącymi usuwania odpadów, dostarczając do specjalnego punktu zbiórki; nie pozostawiać urządzenia bez nadzoru nawet na kilka dni, ponieważ stanowi ono potencjalne źródło zagrożenia dla dzieci. Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu niniejszego urządzenia, należy skontaktować się z odpowiednim lokalnym urzędem gminy, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie. Niniejsze urządzenie zostało zaprojektowane, wytworzone i wprowadzone do obrotu zgodnie z:

• zasadami bezpieczeństwa zawartymi w Dyrektywie niskonapięciowej 2006/95/WE (zastępującej Dyrektywę 73/23/EWG wraz z późniejszymi zmianami);
• wymogami bezpieczeństwa określonymi w Dyrektywie dotyczącej kompatybilności elektromagnetycznej nr 2004/108/WE. Urządzenie jest bezpieczne jedynie w przypadku, gdy zostało poprawnie podłączone do zgodnego z normami uziemienia.

60202055.book Page 128 Friday, October 21, 2011 2:51 PM ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE INSTALACJA BEZPIECZEŃSTWO

• Nie wkładać do urządzenia pojemników pod ciśnieniem ani pojemników zawierających paliwa lub substancje łatwopalne.
• Nie przechowywać i nie używać benzyny, gazu lub łatwopalnych płynów w pobliżu urządzenia lub w pobliżu innego sprzętu elektrycznego. Opary wydzielające się z tych substancji mogłyby spowodować pożar lub wybuch.
• W celu przyspieszenia odszraniania nie wolno stosować urządzeń mechanicznych, elektrycznych lub chemicznych innych od zalecanych przez producenta.
• Nie stosować żadnych urządzeń elektrycznych w komorach urządzenia, jeżeli wyraźnie nie są one zalecane przez producenta.
• Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu udostępnionej przez osoby odpowiadające za ich bezpieczeństwo.
• Aby uniknąć niebezpieczeństwa zablokowania się wewnątrz i uduszenia, nie należy dopuszczać, aby dzieci bawiły się bądź chowały w środku urządzenia.
• Nie połknąć płynu (nietoksyczny) zawartego we wkładach chłodniczych, jeśli obecne.
• Nie jeść kostek lodu lub lodów zaraz po ich wyjęciu z zamrażalnika, ponieważ mogłyby spowodować zimne oparzenia. UŻYTKOWANIE
• Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia, należy wyjąć wtyczkę z gniazdka lub odłączyć zasilanie elektryczne.
• Wszystkie urządzenia wyposażone w wytwarzacz lodu i w dystrybutor wody muszą być podłączone do sieci wody pitnej (o ciśnieniu sieci wodnej zawartym w przedziale: 1,7 – 8,1 bar (25 i 117 PSI). Wytwarzacze lodu i/lub dystrybutory wody, które nie są podłączone bezpośrednio do sieci wodnej, muszą być napełniane wyłącznie wodą pitną.
• Używać przedziału chłodziarki tylko do przechowywania artykułów świeżych a przedziału zamrażarki do przechowywania mrożonek, zamrażania świeżej żywności i do wytwarzania kostek lodu.
• Nie przechowywać w zamrażalniku szklanych pojemników zawierających płyny, ponieważ mogłyby wybuchnąć. Producent nie bierze na siebie żadnej odpowiedzialności w razie nieprzestrzegania wymienionych powyżej środków ostrożności i zaleceń.

• Przemieszczanie oraz instalacja produktu muszą być wykonane przez dwie lub więcej osób.
• Podczas przesuwania urządzenia należy uważać, aby nie uszkodzić posadzki (np. parkietu).
• Podczas instalacji należy uważać, by produkt nie uszkodził kabla zasilającego.
• Nie ustawiać urządzenia zbyt blisko źródła ciepła.
• W celu zagwarantowania odpowiedniej wentylacji należy pozostawić trochę wolnej przestrzeni z obydwu stron urządzenia oraz nad nim lub postąpić według szczegółowej instrukcji.
• Należy uważać, aby nie przykrywać ani nie zatykać otworów wentylacyjnych urządzenia.
• Należy uważać, aby nie uszkodzić obiegu czynnika chłodniczego w urządzeniu.
• Zainstalować i wypoziomować urządzenie na podłodze będącej w stanie utrzymać jego ciężar, w odpowiednim do jego wymiarów i przeznaczenia pomieszczeniu.
• Urządzenie należy ustawić w miejscu suchym i dobrze wentylowanym. Urządzenie zostało przewidziane do funkcjonowania w środowisku, w którym temperatura zawiera się w następujących zakresach, zależnych od klasy klimatycznej podanej na tabliczce znamionowej: sprawność urządzenia może ulec pogorszeniu, w przypadku dłuższej eksploatacji w temperaturze wyższej lub niższej w stosunku do podanego przedziału. Klasa Klimatyczna

• Sprawdzić czy napięcie zasilania podane na tabliczce znamionowej odpowiada napięciu sieci.
• Nie używać ani prostych, ani wielokrotnych rozgałęźników lub przedłużaczy.
• W celu podłączenia urządzenia do sieci wodnej użyć nowego przewodu rurowego należącego do jego wyposażenia, a nie używać przewodu należącego do poprzedniego produktu.
• Przeróbki lub wymiana kabla zasilającego mogą być wykonywane wyłącznie przez wykwalifikowany personel lub autoryzowany serwis techniczny.
• Odłączenie urządzenia od gniazdka zasilającego musi być możliwe przez wyciągnięcie wtyczki lub za pomocą wyłącznika dwubiegunowego znajdującego się przed wtyczką, w łatwo dostępnym miejscu.

W zamrażarce można przechowywać zamrożone produkty żywnościowe i zamrażać świeże.

Termostat Uruchomienie zamrażarki

• Nie ma potrzeby regulowania temperatury zamrażarki, gdyż została ustawiona fabrycznie.
• Włożyć wtyczkę do sieci zasilającej.
• Żywność należy umieścić w zamrażarce dopiero po około 2 godzinach od włączenia. Regulacja temperatury Pozycje od MIN do MAX: wzrost temperatury chłodzenia.

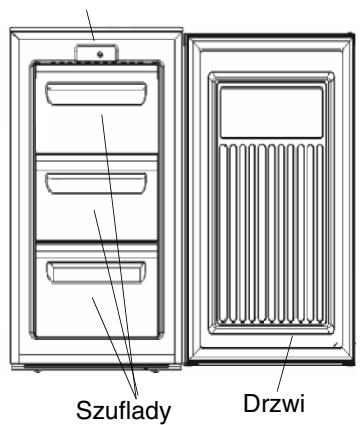

• Ustawienie termostatu: MIN - przechowywanie żywności przez krótki czas; NORMAL - przechowywanie żywności przez dłuższy czas; MAX - przechowywanie żywności przez długi czas oraz mrożenie żywności. Szuflady Drzwi Uwaga! Temperatury wewnętrzne są także zależne od miejsca, w którym stoi zamrażarka, od temperatury powietrza w pomieszczeniu oraz od częstotliwości otwierania jej drzwi. Pokrętło termostatu należy ustawić biorąc pod uwagę powyższe czynniki. Zamrażanie Ułożyć maksymalną ilość podaną na tabliczce znamionowej w przegrodzie środkowej tak, by wkładane produkty nie stykały się z żywnością wcześniej zamrożoną. Aby uzyskać maksymalną wydajność urządzenia, przed włożeniem żywności do zamrożenia ustawić pokrętło termostatu w położeniu Max, włożyć żywność i po 24 godzinach przestawić pokrętło z powrotem w położenie Normal. Zwykle wystarczają około 24 godziny funkcji “MAX” od włożenia żywności; po tym czasie wyłączyć funkcję “MAX” (jeśli jest). Uwaga! Jeśli ilość żywności do zamrożenia jest niewielka, można ją umieścić w dowolnej przegrodzie, za wyjątkiem dolnej. Można również nie włączać funkcji szybkiego mrożenia (jeśli jest), aby zapobiec zbędnemu zużyciu energii elektrycznej.

Moduł sterowniczy 60202055.book Page 130 Friday, October 21, 2011 2:51 PM Porady dotyczące zamrażania i przechowywania świeżej żywności.

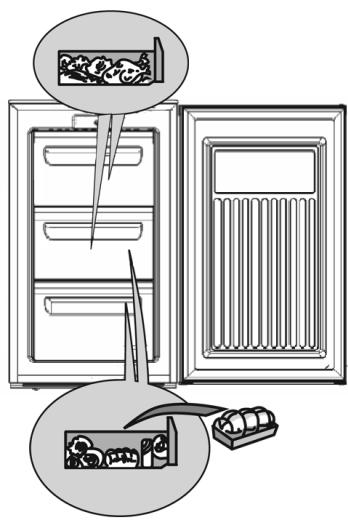

• Świeży produkt przeznaczony do zamrożenia, należy szczelnie zapakować w: folię aluminiową, folię przeźroczystą, szczelne opakowania z tworzywa, pojemniki polietylenowe z pokrywkami, pojemniki zamrażalnikowe, o ile nadają się do zamrażania żywności.
• Produkty żywnościowe powinny być świeże i najlepszej jakości.
• Świeże warzywa i owoce należy, w miarę możliwości, zamrażać zaraz po zebraniu, gdyż zapewni to zachowanie ich składników odżywczych, kształtu, konsystencji, koloru i smaku. Uwaga!
• Potrawy gorące należy zawsze schłodzić przed włożeniem do zamrażarki.
• Natychmiast spożyć produkty rozmrożone całkowicie lub częściowo. Nie należy ich ponownie zamrażać, chyba że po ugotowaniu. Po zagotowaniu produkt można ponownie zamrozić. Ważne: Czas przechowywania świeżej zamrożonej żywności podany jest w tabeli obok. Uporządkowanie produktów zamrożonych Produkty zamrożone należy umieszczać w zamrażarce w sposób uporządkowany. Zaleca się umieszczanie na opakowaniu daty zamrożenia, aby można było dany produkt przeznaczyć do konsumpcji przed upływem jego okresu przechowywania. Porady odnośnie przechowywania zamrożonych produktów W momencie zakupu mrożonek należy upewnić się, czy:
• Opakowanie lub paczka nie są uszkodzone, gdyż jakość produktu może ulec obniżeniu. Jeśli opakowanie jest napęczniałe lub z plamkami wilgoci, oznacza to, że produkt nie był przechowywany w optymalnych warunkach i mógł się zacząć rozmrażać.
• Mrożonki należy kupować w końcowej fazie zakupów, a do ich przenoszenia trzeba używać toreb termicznych.
• Po powrocie do domu należy niezwłocznie włożyć je do zamrażarki.
• Nie można zamrażać ponownie produktów częściowo rozmrożonych, lecz należy spożyć je w ciągu 24 godzin.
• Unikać albo zredukować do minimum wahania temperatury. Przestrzegać daty przydatności do spożycia, podanej na opakowaniu.
• Należy zawsze postępować według instrukcji przechowywania mrożonek umieszczonej na opakowaniu.

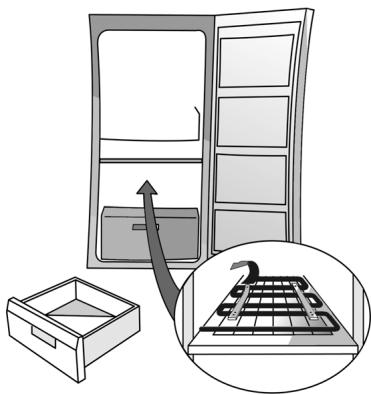

MIESIĄCE PRODUKTY 60202055.book Page 131 Friday, October 21, 2011 2:51 PM Wyjmowanie szuflad

• Wysunąć szuflady do oporu, lekko podnieść i wyjąć. Uwaga! Aby uzyskać większą pojemność, można wyjąć szuflady. Sprawdzić, czy ilość włożonej żywności nie przekracza wielkości podanej na ściankach urządzenia (jeśli takie ograniczenia podano). Wytwarzanie kostek lodu
• Należy napełnić wodą odpowiednią wanienkę do poziomu 2/3 i umieścić ją w odpowiedniej przegrodzie zamrażalnika.
• W celu wyjęcia przymarzniętego pojemniczka z lodem nie wolno używać ostrych lub kłujących narzędzi.
• Aby ułatwić wyjęcie kostek lodu z wanienki, należy ją lekko zgiąć. Uwaga: Otwieranie drzwi zamrażarki tuż po ich zamknięciu jest utrudnione. Zaleca się odczekanie dwóch do trzech minut, aby nastąpiło wyrównanie powstałego podciśnienia.

JAK ODSZRONIĆ I WYCZYŚCIĆ

ZAMRAŻARKĘ Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazdka, aby odłączyć urządzenie od zasilania z sieci elektrycznej. Zaleca się wykonanie odszraniania zamrażarki 1 lub 2 razy do roku oraz wówczas, gdy powstała nadmierna warstwa szronu. Powstawanie szronu na kratkach chłodzących jest zjawiskiem normalnym. Ilość i szybkość odkładania się szronu zależy od warunków otoczenia oraz od częstotliwości otwierania drzwi. Radzimy Państwu wykonać odszranianie wówczas, gdy zapasy żywności są minimalne.

• Otworzyć drzwi, wyjąć wszystkie produkty spożywcze, zawinąć je ciasno w papier gazetowy i umieścić w miejscu bardzo chłodnym lub w torbie termicznej.
• Pozostawić otwarte drzwi, aby umożliwić roztopienie się lodu.
• Wnętrze należy czyścić wilgotną gąbką, zamoczoną w ciepłej wodzie i/lub neutralnym detergencie. Nie używać produktów ściernych.
• Dokładnie opłukać i wytrzeć wnętrze.
• Zamknąć drzwi zamrażalnika.
• Włożyć wtyczkę do gniazdka.
• Uruchomić zamrażarkę.

CZYSZCZENIE I KONSERWACJA

Należy okresowo czyścić kondensator znajdujący się w tylnej części urządzenia przy pomocy odkurzacza lub szczotki. Długa nieobecność

Opróżnić zamrażarkę. Odłączyć urządzenie od sieci elektrycznej. Odszronić i wyczyścić wnętrze. Aby nie dopuścić do powstania przykrych zapachów i wysuszyć wnętrze, należy pozostawiać drzwi otwarte.

1. Urządzenie nie działa.

• Jeśli przednia krawędź chłodziarki jest ciepła, nie jest to wynikiem uszkodzenia, ale powstawania kondensatu.
• Furkot, szum z rozprężania, pochodzące z obwodu chłodniczego są zjawiskiem normalnym.

• Czy nie ma przerwy w zasilaniu?
• Czy jest załączony wyłącznik główny?
• Czy zabezpieczenia instalacji elektrycznej w mieszkaniu działają prawidłowo?
• Czy termostat jest ustawiony prawidłowo?
• Czy urządzenie zostało prawidłowo uruchomione?

2. Nadmierne szronienie.

• Czy spust wody został prawidłowo umieszczony?
• Czy drzwi są prawidłowo zamknięte? SERWIS TECHNICZNY Należy podać:
• numer serwisowy (numer po słowie SERVICE, na tabliczce znamionowej, znajdującej się wewnątrz urządzenia),
• numer telefonu wraz z numerem kierunkowym. Przed skontaktowaniem się z Serwisem Technicznym:

1. Sprawdzić, czy nie ma możliwości

samodzielnego usunięcia usterki (Patrz “Instrukcja wyszukiwania usterek”).

2. Uruchomić ponownie urządzenie, aby

upewnić się czy usterka nie ustąpiła. Jeśli wynik jest negatywny, wyłączyć ponownie urządzenie i powtórzyć sprawdzian po godzinie.

3. Jeżeli rezultat jest w dalszym ciągu

negatywny, należy skontaktować się z Serwisem Technicznym.

INSTALACJA I PRZEKŁADANIE DRZWI

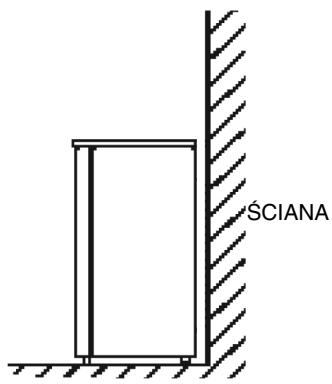

• Urządzenie należy zainstalować z dala od źródeł ciepła. Instalacja w ciepłym pomieszczeniu, wystawienie na bezpośrednie działanie promieni słonecznych lub umieszczenie w pobliżu źródła ciepła (kaloryfery, piecyki) spowoduje zwiększenie zużycia energii i należy tego unikać.
• Jeśli nie jest to możliwe, należy przestrzegać następujących minimalnych odległości:
• 30 cm od kuchenek węglowych lub naftowych;
• 3 cm od kuchenek elektrycznych i/lub gazowych.
• Należy je ustawić w miejscu suchym i z dobrą wentylacją
• Wyczyścić wnętrze (patrz “Jak odszronić i wyczyścić zamrażarkę”).
• Zamontować dostarczone akcesoria.

60202055.book Page 134 Friday, October 21, 2011 2:51 PM Podłączenie elektryczne

• Podłączenie musi być zgodne z obowiązującymi przepisami lokalnymi.
• Dane dotyczące napięcia i pobieranej mocy są podane na tabliczce znamionowej, znajdującej się wewnątrz urządzenia.
• Uziemienie urządzenia jest obowiązkowe, zgodnie z przepisami prawa. Producent nie ponosi jakiejkolwiek odpowiedzialności z tytułu ewentualnych szkód, jakie mogą ponieść osoby lub przedmioty, a wynikających z nieprzestrzegania tych przepisów.
• Jeśli wtyczka i gniazdko nie są tego samego typu, należy zwrócić się do wykwalifikowanego montera, aby wymienił gniazdko.
• Nie stosować przedłużaczy ani rozdzielaczy. Odłączenie od sieci elektrycznej Musi istnieć możliwość odłączenia urządzenia od sieci elektrycznej poprzez wyjęcie wtyczki lub wyłączenie przełącznika dwubiegunowego, zainstalowanego przed gniazdkiem. Przekładanie drzwi Jeśli wymaga tego instalacja, można zamienić stronę, na którą drzwi się otwierają, z prawej na lewą (zależnie do dostarczonej wersji urządzenia). Ważne! Podczas operacji zmiany kierunku otwierania drzwi urządzenie nie może być podłączone do zasilania. Najpierw trzeba odłączyć wtyczkę zasilania. A. Wyjąć dwa wkręty (1/2) znajdujące się w tylnej części blatu (3) za pomocą wkrętaka krzyżowego B. Zdjąć plastikowy blat (3) i pokrywę otworu zawiasu (11) C. Wyjąć dwa wkręty (4) zawiasu górnego (5) D. Przesunąć pokrywę (6) na przeciwną stronę E. Pochylić urządzenie i wyjąć dwa wkręty (7) zawiasu dolnego (8) wraz z nogą podstawy (9) F. Wyjąć nogę (10) po stronie przeciwnej do zawiasu i zamienić miejscami z nogą (9), o której w punkcie (E) G. Zamontować zawias dolny (8) i zawias górny (5) po przeciwnej stronie, a następnie wykonać czynności odwrotne do tych z punktów od A do D 1./2. wkręty blatu

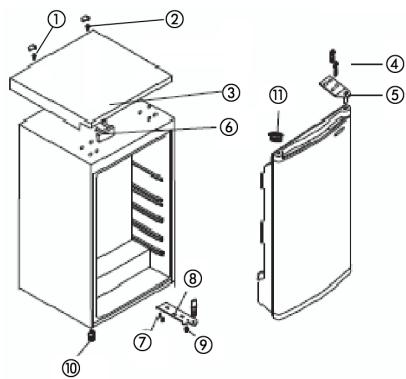

4. wkręty zawiasu górnego

7. wkręty zawiasu dolnego

9. noga po stronie zawiasu

11. pokrywa otworu zawiasu

60202055.book Page 135 Friday, October 21, 2011 2:51 PM Wymogi instalacyjne Aby zapewnić prawidłowe działanie, urządzenie nie może być wystawione na temperatury niższe od 16 °C ani wyższe od 32 °C. Zaleca się unikanie następujących lokalizacji: kuchnia bez wentylacji, pomieszczenia na zewnątrz domu, szklarnia, garaż. Aby prawidłowo działać, urządzenie powinno być zainstalowane: w suchym pomieszczeniu. Z dala od bezpośredniego działania promieni słonecznych. Z dala od miejsc występowania ekstremalnych temperatur (z dala od piekarników, pieców i innych źródeł ciepła). Po napełnieniu urządzenie jest bardzo ciężkie i dlatego musi być ustawione na mocnym i wytrzymałym podłożu. Wymogi wentylacyjne Delikatnie dopchnąć zamrażarkę do miejsca instalacji aż do osiągnięcia właściwej odległości od ściany. Po ustawieniu urządzenia musi być nad nim zachowane 50 mm wolnej przestrzeni. Jeśli nad urządzeniem nie ma wolnej przestrzeni, trzeba zostawić po 25 mm po obu bokach. Sprawdzić, czy urządzenie nie przygniata kabla zasilającego. Nagrzewające się części nie mogą być odsłonięte. Jeżeli jest to możliwe, tylna część urządzenia musi znajdować się przy ścianie, przy zachowaniu przestrzeni wymaganej dla prawidłowej wentylacji. Poziomowanie Urządzenie musi stać równo; aby nie ulegało drganiom: sprawdzić, czy urządzenie stoi pionowo i czy oba regulatory (nogi) dokładnie przylegają do podłoża, aby komora była równo wypoziomowana. Wypoziomować odkręcając odpowiedni regulator, znajdujący się w części przedniej (palcami lub śrubokrętem). Urządzenie jest ciężkie. Zachować ostrożność podczas przenoszenia i przesuwania.

• Dokładne specyfikacje - patrz tabliczka znamionowa z tyłu zamrażarki. Specyfikacje mogą podlegać zmianom bez uprzedzenia. Uwaga: Wymiana zawiasów drzwi przez technika serwisu w taki sposób, aby otwierały się w przeciwną stronę, nie jest wykonywana w ramach gwarancji.
