NÁVOD K OBSLUZE CVT 5097 LADEN

• Spotřebič, který jste si koupili, je určen k použití v domácnosti a také: - v kuchyňských koutech na pracovištích, v obchodech anebo v kancelářích - farmách - zákazníky v hotelech, motelech, kolejích, ubytování typu bed & breakfast Abyste svůj spotřebič využili co nejlépe, přečtěte si pozorně tento návod. Tento návod obsahuje popis spotřebiče a užitečné rady. Návod si uschovejte pro další použití.

1. Po vybalení spotřebiče zkontrolujte, zda

není poškozený a zda dveře dokonale přiléhají. Každé poškození je nutné nahlásit prodejci do 24 hodin od dodání spotřebiče.

2. Doporučujeme vám, abyste se zapojením

spotřebiče počkali nejméně dvě hodiny, aby chladicí okruh mohl dokonale fungovat.

3. Instalaci spotřebiče a připojení k elektrické

síti musí provést kvalifikovaný elektrikář v souladu s pokyny výrobce a platnými místními bezpečnostními předpisy.

4. Před použitím vnitřek spotřebiče vymyjte.

RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Obalový materiál je 100% recyklovatelný a je označen recyklačním recyklačním symbolem. Při jeho likvidaci se řiďte místními předpisy pro odstraňování odpadu. Obalový materiál (plastové sáčky, polystyrén, apod.) uschovejte mimo dosah dětí - mohl by pro ně být nebezpečný.

2. Vyřazení/likvidace

Spotřebič byl vyroben z recyklovatelného materiálu. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví. Poznámka: Tento spotřebič neobsahuje CFCs. Chladicí okruh obsahuje R134a (HFC) nebo R600a (HC) - viz ypový štítek umístěný uvnitř spotřebiče. Spotřebiče s isobutanem (R600a): Izobutan je přírodní plyn, který má malý vliv na životní prostředí. Je ale hořlavý, proto zachovávejte nezbytnou opatrnost. Kontrolujte proto, zda není potrubí chladicího okruhu poškozené. Tento spotřebič může obsahovat fluorované skleníkové plyny, na které se vztahuje Kjótský protokol; chladicí plyn je v hermeticky uzavřeném systému. Chladicí plyn: R134a má potenciál globálního oteplování (GWP) Prohlášení o souladu s předpisy Tento spotřebič je určen k uchovávání potravin a byl vyroben v souladu se směrnicí Evropské unie (ES) č. 1935/2004. Symbol na spotřebiči nebo přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu, ale je nutné ho odvézt do nejbližšího sběrného místa pro recyklaci elektrických a elektronických zařízení. Jestliže už nechcete spotřebič používat, znehodnoťte ho odříznutím elektrického přívodního kabelu a odstraňte dveře a police, aby se děti nemohly zavřít uvnitř. Při jeho likvidaci se řiďte místními předpisy pro odstraňování odpadu a odevzdejte ho do příslušného sběrného dvora; nenechávejte spotřebič bez dozoru ani jen na několik dní, protože pro děti představuje možný zdroj nebezpečí. Další informace o zpracování, rekuperaci a recyklaci tohoto spotřebiče zjistíte na příslušném místním úřadě, podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič byl navržen, vyroben a uveden na trh v souladu s:

• bezpečnostními požadavky směrnice pro nízké napětí 2006/95/ES (která nahrazuje směrnici 73/23/EHS a její další znění);
• požadavky na ochranu podle směrnice EMC 2004/108/ES. Elektrické zabezpečení spotřebiče je zajištěno pouze v případě správného připojení ke schválenému uzemňovacímu zařízení.

• Stěhování a instalaci spotřebiče musí provádět alespoň dvě osoby.
• Při přemísťování spotřebiče dejte pozor, abyste nepoškodili podlahu (např. parkety).
• Po instalaci se přesvědčte, zda spotřebič nepoškodil přívodní kabel.
• Přesvědčte se, zda spotřebič nestojí v blízkosti tepelného zdroje.
• Po obou stranách chladničky a nad ní ponechte vždy volný prostor k zajištění správného větrání a dodržujte pokyny pro instalaci.
• Větrací otvory spotřebiče musí zůstat vždy volné.
• Nepoškozujte potrubí chladicího okruhu kapaliny.
• Spotřebič instalujte a vyrovnejte na podlaze, která unese jeho váhu, a v prostředí, které vyhovuje jeho rozměrům a použití.
• Spotřebič umístěte na suché a dobře větrané místo. Spotřebič je určen k provozu v prostředích, ve kterých je teplota v následujícím rozmezí podle klimatické třídy uvedené na typovém štítku s údaji. Při dlouhodobém ponechání spotřebiče v nižší nebo vyšší teplotě, než je uvedené rozmezí, nemůže spotřebič správně fungovat. Klimatická třída T. prostř. (°C) Od 10 do 32 Od 16 do 32 Od 16 do 38 Od 16 do 43 BEZPEČNOST
• Do spotřebiče nedávejte spreje v bombičce ani nádoby, které obsahují pohonné hmoty nebo hořlavé látky.
• V blízkosti tohoto nebo jiných elektrických spotřebičů neskladujte ani nepoužívejte benzin, hořlavé kapaliny nebo plyn. Uvolněné páry mohou způsobit požár nebo výbuch.
• Neurychlujte odmrazování jinými mechanickými, elektrickými nebo chemickými prostředky než těmi, které doporučuje výrobce.
• V oddílech spotřebiče nepoužívejte elektrické přístroje, které nejsou výslovně doporučené výrobcem, ani je do nich neukládejte.
• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, ani osoby bez patřičných znalostí o spotřebiči a zkušeností s jeho používáním, s výjimkou situace, kdy na tyto osoby dohlíží, nebo jim radí jiná osoba odpovědná za jejich bezpečnost.
• Nedovolte dětem, aby si hrály nebo se schovávaly uvnitř chladničky, mohly by se uvnitř zavřít a udusit.
• Je-li váš model vybaven mrazicími akumulátory, nepolykejte kapalinu (netoxickou), která je v nich obsažena.
• Nejezte ledové kostky nebo ledová lízátka ihned po vyjmutí z mrazničky, mohly by Vám způsobit omrzliny v ústech. POUŽITÍ
• Před každou údržbou nebo čištěním spotřebiče vytáhněte přívodní kabel ze zásuvky, nebo ho odpojte od elektrické sítě.
• Všechny spotřebiče vybavené výrobníky ledu a dávkovači vody musí být připojené k vodovodní síti, která dodává výlučně pitnou vodu (s tlakem vodovodní sítě mezi 0,17 a 0,81 MPa (1,7 a 8,1 bar). Výrobníky ledu anebo dávkovače vody, které nejsou přímo připojené k vodovodní síti, je nutné plnit výhradně pitnou vodou.
• Používejte chladicí oddíl pouze k uchovávání čerstvých potravin a mrazicí oddíl pouze k uchovávání zmrazených potravin, zmrazování čerstvých potravin a k výrobě ledových kostek.
• Do mrazicího oddílu nedávejte skleněné nádoby s tekutinami, protože by mohly prasknout. T. prostř. (°F) Od 50 do 90 Od 61 do 90 Od 61 do 100 Od 61 do 110

• Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá napětí ve vaší domácnosti.
• Nepoužívejte jednoduché adaptéry ani rozdvojky, či prodlužovací šňůry.
• Pro připojení k vodovodní síti použijte hadici dodávanou se spotřebičem; nepoužívejte hadici od starého spotřebiče.
• Výměnu nebo opravu přívodního kabelu smí provádět pouze odborně vyškolení pracovníci nebo servisní středisko.
• Spotřebič musí být možné odpojit od napájecí sítě vytažením zástrčky ze zásuvky nebo pomocí dvoupólového přepínače umístěného před zásuvkou. Výrobce odmítá jakoukoli odpovědnost v případě, že nebyla dodržena výše uvedená doporučení a bezpečnostní opatření.

JAK POUŽÍVAT MRAZNIČKU

Mrazničku používejte pouze k uchovávání již zmrazených potravin nebo ke zmrazování čerstvých potravin. Termostat Uvedení mrazničky do chodu

• Teplotu mrazničky není třeba nařizovat termostatem, protože už byla předem nastavena výrobcem.
• Zasuňte zástrčku do zásuvky.
• Potraviny vkládejte až 2 hodiny po zapnutí. Nastavení teploty Polohy od MIN do MAX.: zvyšování chladicí teploty.
• Nastavení termostatu: MIN - uchování potravin na krátkou dobu; NORMAL - uchování potravin na delší dobu; MAX - poloha pro dlouhodobé uchování nebo zmrazování potravin. Zásuvky Dveře Poznámka: Teplotu uvnitř mrazničky může ovlivnit okolní teplota, četnost otevírání dveří a její umístění. Při nastavování termostatu musíte brát tyto skutečnosti v úvahu. Zmrazování Vložte potraviny v maximálním množství uvedeném na typovém štítku ve středním prostoru a dbejte na to, aby se nedotýkaly již zmrazených potravin. Chcete-li, aby spotřebič co nejlépe fungoval, otočte před vložením potravin ovladačem termostatu do polohy Max, teprve pak vložte potraviny a po 24 hodinách otočte stejným ovladačem opět do polohy Normal. Většinou stačí po vložení potravin na 24 hodin zapnout funkci “MAX”; po uplynutí této doby funkci “MAX” vypněte (je-li tato funkce u vašeho modelu). Upozornění: V případě malého množství potravin ho můžete vložit na jakékoli místo s výjimkou spodního zásobníku. Funkci rychlého zmrazování (je-li u modelu) nemusíte zapínat, abyste zbytečně neplýtvali elektrickou energií.

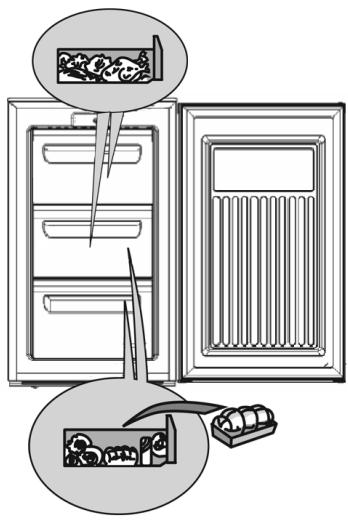

Ovládací panel 60202055.book Page 140 Friday, October 21, 2011 2:51 PM Rady ke zmrazování a uchovávání čerstvých potravin.

• Zabalte a zapečeťte čerstvé potraviny do: alobalu, průhledných fólií, nepropustných plastických obalů, polyetylénových nádob s víčky, nádob do mrazničky vhodných ke zmrazování potravin.
• Potraviny musí být čerstvé a nejlepší kvality.
• Čerstvou zeleninu a ovoce je třeba zmrazovat co nejrychleji po sklizni, aby se zachovaly jejich výživné látky, struktura, hutnost, barva i chuť. Poznámka:
• Horká jídla nechte vždy před vložením do mrazničky vychladnout.
• Rozmrazené nebo částečně rozmrazené potraviny okamžitě spotřebujte. Rozmrazené potraviny znovu nezmrazujte s výjimkou případu, kdy z rozmrazených potravin připravíte vařené nebo pečené jídlo. Po uvaření nebo upečení můžete jídlo z těchto potravin opět zmrazit. Důležité upozornění: Délku uchování čerstvých zmrazených potravin v měsících najdete vedle v tabulce. Označení zmrazených potravin Zmrazené potraviny označte a vložte do mrazničky. Doporučujeme poznačit na obal datum uchování, abyste potraviny spotřebovali přesně do data jejich trvanlivosti. Rady k uchování zmrazených potravin Při nákupu zmrazených potravin dbejte na to, aby:
• obal nebo krabička nebyly porušené, protože potraviny by se mohly kazit. Je-li obal vyboulený, nebo jsou-li na něm vlhké skvrny, výrobek nebyl správně skladován a obsah by se mohl začít rozmrazovat.
• Zmrazené potraviny nakupujte jako poslední a k přepravě používejte speciální chladicí tašky.
• Ihned po návratu domů uložte zmrazené potraviny do mrazničky.
• Částečně rozmrzlé potraviny znovu nezmrazujte a do 24 hodin je spotřebujte.
• Snažte se zabránit změnám teploty, nebo je co nejvíce omezte. Dodržujte dobu trvanlivosti uvedenou na obalu.
• Při skladování zmrazených potravin se vždy řiďte pokyny na jejich obalu.

JÍDLA 60202055.book Page 141 Friday, October 21, 2011 2:51 PM Vyjmutí zásuvek

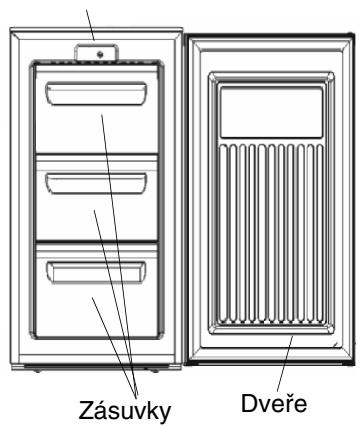

• Zásuvky vytáhněte směrem ven až na doraz, lehce je nadzdvihněte a vytáhněte. Poznámka: Potřebujete-li získat větší prostor, můžete mrazničku použít i bez zásuvek. Zkontrolujte, zda objem vložených potravin nepřesahuje uvedené limity, jsou-li uvedeny na bočních stěnách spotřebiče. Výroba ledových kostek
• Naplňte misku na ledové kostky do 2/3 vodou a vložte ji do příslušného zmrazovacího prostoru.
• Jestliže miska přimrzne ke dnu oddílu, nepoužívejte k jejímu oddělení špičaté nebo ostré nástroje.
• Aby se Vám ledové kostky z misky snadněji vyndávaly, lehce ji ohněte. Poznámka: Nové otevření dveří mrazničky ihned po jejich zavření je obtížné. Počkejte laskavě dvě nebo tři minuty, než se vzniklý podtlak vyrovná.

JAK ODMRAZOVAT A ČISTIT MRAZNIČKU

Před každou údržbou nebo čištěním spotřebiče vytáhněte přívodní kabel ze zásuvky, nebo jinak odpojte spotřebič od elektrické sítě. Doporučujeme odmrazovat mrazničku jednou nebo dvakrát ročně, nebo když se na chladicích mřížkách vytvoří nadměrná vrstva námrazy. Tvoření námrazy na chladicích mřížkách je normální jev. Její množství a rychlost usazování závisí na okolním prostředí a četnosti otvírání dveří mrazničky. Námraza se tvoří hlavně na výše umístěných mřížkách. Doporučujeme odmrazovat tehdy, když je v oddílu nejmenší množství potravin.

• Otevřete dveře a vyjměte z oddílu všechny potraviny, zabalte je těsně k sobě do novinového papíru a uložte je na velmi chladné místo nebo do speciální chladicí tašky.
• Dveře mrazničky nechte otevřené, aby se námraza mohla rozpustit.
• Vnitřek mrazničky omyjte houbou namočenou v roztoku vlažné vody a/nebo neutrálního čisticího prostředku. Nepoužívejte prostředky s drsnými částicemi.
• Pečlivě opláchněte a osušte.
• Potraviny vložte zpět.
• Zavřete dveře mrazničky.
• Zástrčku opět zasuňte do sítě.

Pravidelně vysavačem nebo kartáčem čistěte kondenzátor umístěný na zadní stěně spotřebiče. Při dlouhé nepřítomnosti

Vyjměte všechny potraviny. Odpojte mrazničku od elektrické sítě. Odmrazte a vyčistěte vnitřní prostor. Otevřete dveře spotřebiče, aby nedocházelo ke vzniku nepříjemných pachů a vysušila se vnitřní vlhkost.

1. Spotřebič nefunguje.

• Je-li přední okraj spotřebiče teplý, nejde o závadu, ale o jev zabraňující kondenzaci.
• Bublání a šumění v chladicím okruhu neznamená závadu, je normální.

• Nebyl přerušen proud?
• Je hlavní vypínač zapnutý?
• Fungují správně jištění elektrického systému v bytě?
• Je termostat ve správné poloze?
• Byl spotřebič správně uveden do provozu?

2. Nadměrná tvorba námrazy.

• Dali jste odpadní kanálek správně zpět na místo?
• Jsou dveře řádně zavřené? SERVIS Sdělte:
• servisní číslo (číslo, které se nachází za slovem SERVICE na typovém štítku umístěném uvnitř spotřebiče),
• svoji úplnou adresu,
• své telefonní číslo s předvolbou. Než se spojíte se servisem:

1. Přesvědčte se, zda nemůžete odstranit

poruchu sami (viz “Jak odstranit poruchu”.

2. Znovu zapněte spotřebič a přesvědčte se,

zda porucha trvá. Je-li tomu tak, spotřebič opět vypněte a zkoušku po hodině opakujte.

3. V případě stále trvající poruchy zavolejte do

servisu. INSTALACE A ZMĚNA SMĚRU OTVÍRÁNÍ DVEŘÍ

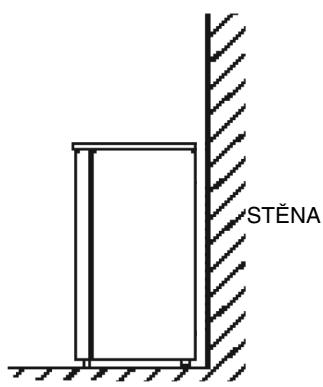

• Mrazničku umístěte v dostatečné vzdálenosti od tepelných zdrojů. Neměli byste ji instalovat do teplé místnosti, nebo na místo, kde by byla přímo vystavena slunečním paprskům nebo do blízkosti tepelného zdroje (radiátory, vařiče), protože to vše zvyšuje spotřebu energie.
• Není-li to možné, je nutné dodržet následující minimální vzdálenosti:
• 30 cm od sporáků na uhlí nebo na topný olej;
• 3 cm od elektrických a/nebo plynových sporáků.
• Spotřebič umístěte na suché, dobře větrané místo.
• Vyčistěte vnitřek (viz část “Jak odmrazovat a čistit mrazničku”).
• Vložte příslušné vybavení.

60202055.book Page 144 Friday, October 21, 2011 2:51 PM Připojení k elektrické síti

• Připojení k síti musí být provedeno v souladu s místními předpisy.
• Údaje o napětí a příkonu jsou uvedeny na typovém štítku umístěném uvnitř spotřebiče.
• Uzemnění spotřebiče je podle zákona povinné. Výrobce odmítá jakoukoli odpovědnost za případná zranění osob, zvířat nebo poškození věcí způsobené nedodržením výše uvedených předpisů.
• Jestliže zástrčka napájecího kabelu neodpovídá zásuvce, požádejte o výměnu zásuvky kvalifikovaného elektrikáře.
• Nepoužívejte prodlužovací kabely ani rozdvojky. Odpojení od elektrické sítě Odpojení od elektrické sítě musí být možné buď vytažením zástrčky ze zásuvky nebo pomocí dvoupólového síťového vypínače umístěného před zásuvkou. Změna směru otevírání dveří Pokud to instalace vyžaduje, lze změnit směr otvírání dveří zprava doleva (podle toho, jak jsou nasazeny dveře dodaného spotřebiče). Upozornění! Při změně směru otvírání dveří nesmí být spotřebič připojený k elektrické napájecí síti. Zástrčka se musí před zahájením prací vytáhnout ze sítě. A. Pomocí křížového šroubováku odstraňte dva šrouby (1 / 2) umístěné na zadní straně horní části (3). B. Odstraňte horní plastovou část (3), která zakrývá otvor závěsu (11). C. Vyšroubujte dva šrouby (4) hlavního závěsu (5). D. Posuňte kryt (6) na opačnou stranu. E. Nakloňte spotřebič a odstraňte dva šrouby (7) spodního závěsu (8) a příslušnou nožičku (9). F. Odstraňte nožičku (10) na opačné straně závěsu a vyměňte ji za nožičku (9) z bodu (E). G. Instalujte spodní závěs (8) a horní závěs (5) na opačné straně opakováním postupu z bodu A do bodu D v opačným způsobem. 1./2. horní šrouby

4. šrouby horního závěsu

7. šrouby dolního závěsu.

9. nožička na straně závěsu

11. kryt otvoru závěsu

60202055.book Page 145 Friday, October 21, 2011 2:51 PM Obecné požadavky na instalaci Pokud má spotřebič správně fungovat, nesmí být vystaven teplotám pod 16 °C nebo nad 32 °C. Doporučujeme vám vyhnout se následujícím instalačním místům: kuchyň bez větrání, venkovní místnost, zimní zahrada, garáž. Spotřebič může správně fungovat, je-li instalován: v suchém prostředí v dostatečné vzdálenosti od přímého slunečního svitu V dostatečné vzdálenosti od extrémních teplot (v dostatečné vzdálenosti od vařičů nebo jiných tepelných zdrojů). Plný spotřebič je těžký, a proto musí být instalován na pevné a odolné podlaze. Požadavky na větrání Zasuňte mrazničku opatrně do jejího umístění, až dosáhne vhodné vzdálenosti od stěny. Po zasunutí by měl nad spotřebičem zůstat prostor 50 mm. Pokud není nad spotřebičem místo, musí se ponechat prostor 25 mm na obou stranách. Během instalace dbejte na to, abyste nepřimáčkli napájecí kabel. Zahřívající se části by neměly být přístupné. Pokud je to možné, měla by být zadní strana spotřebiče u stěny s ponecháním prostoru pro větrání. Vyrovnání Spotřebič musí být dobře vyrovnaný, aby nevibroval: Přesvědčte se, že stojí ve svislé poloze a že se obě regulace těsně dotýkají podlahy tak, aby byl spotřebič vodorovně. Upravte vyrovnání vyšroubováním příslušné regulace umístěné na přední straně (prsty nebo šroubovákem). Přístroj je těžký. Při jeho přesunu buďte proto opatrní.

• Podrobnější specifikace naleznete na typovém štítku umístěném na zadní straně mrazničky. Specifikace mohou být změněny bez předchozího upozornění. Poznámka: Změna směru otevírání dveří provedená servisní službou se nepovažuje za opravu splňující podmínky záruky.

3. Inštaláciu spotrebiča a jeho elektrické

zapojenie môže uskutočniť kvalifikovaný pracovník servisu v súlade s pokynmi výrobcu a požiadavkami noriem STN.

4. Pred používaním spotrebiča vyčistite jeho

• Pri nákupe si nechávajte nákup mrazených potravín na koniec a dopravujte ich v teploizolačných vreckách.

• Vsuňte zástrčku do zásuvky.

• Bola prerušená dodávka elektriny?
• Je zapnutý hlavný vypínač?
• Ochranné poistky elektrickej siete v domácnosti fungujú správne?

1. Presvedčte sa, či problém nedokážete

9. nožička na strane závesu

11. kryt otvoru závesu
