BRUKSANVISNING CVT 5097 LADEN

• Apparatet du har anskaffet er utviklet for bruk i privat husholdning og også: - i kjøkkenområder på arbeidsplasser, i butikker og/eller kontorer - på gårder - i hoteller, moteller, residencer, bed & breakfast av den enkelte gjest. For å få best mulig utbytte av apparatet er det viktig å lese denne bruksanvisningen nøye. Her gis en beskrivelse av apparatet, samt nyttige råd. Ta vare på denne bruksanvisningen for fremtidige behov.

apparatet, for å sikre at kjølekretsen fungerer perfekt.

3. Apparatet er beregnet for bruk i rom der

temperaturen og fuktigheten er under verdiene i tabellen, i samsvar med klimaklassen oppført på typeplaten.

4. Rengjør apparatet innvendig før bruk.

2. Kassering/avfallsbehandling

Dette apparatet er fremstilt av resirkulerbart materiale. Dette apparatet er merket i samsvar med EUdirektiv 2002/96/EC om avhending av elektrisk og elektronisk utstyr (Waste Electrical and Electronic Equipment - WEEE). Ved å sørge for at dette produktet kasseres forskriftsmessig, bidrar du til å forhindre mulige negative konsekvenser for miljø- og helse. Merk: Dette apparatet er fritt for KFK. Kjølekretsen inneholder R134a (HFC) eller R600a (HC), se typeskiltet inni apparatet. For apparater med isobutan (R600a): isobutan er en naturlig gass med liten innvirkning på miljøet. Gassen er imidlertid brannfarlig. Derfor må du påse at rørene i kjølekretsen ikke er skadet. Dette produktet kan inneholde fluorholdige drivhusgasser omtalt i Kyoto-avtalen. Kjølegassen befinner seg i et hermetisk lukket system. Kjølegass: R134a har et globalt oppvarmingspotensial (GWP) på 1300. Samsvarserklæring Dette apparatet er fremstilt for oppbevaring av matvarer og er i overensstemmelse med EUdirektiv 1935/2004/EU. Symbolet på apparatet eller på de vedlagte dokumentene, indikerer at dette apparatet ikke må behandles som vanlig husholdsningsavfall, men transporteres til en innsamlingsstasjon for resirulering av elektrisk og elektronisk utstyr. Før apparatet kasseres, må man sørge for at det ikke kan tas i bruk igjen ved å klippe av strømledningen. Fjern også dørene og hyllene, slik at ikke barn kan stenge seg inne i kjøleskapet. Kasser apparatet i samsvar med lokale bestemmelser for avfallsbehandling ved å transportere det til en innsamlingsstasjon for spesialavfall; Apparatet må ikke stå uten tilsyn, selv ikke for et par dager, da det utgjør en potensiell fare for barn. For nærmere informasjon om håndtering, kassering og resirkulering av dette produktet, kontakt kommunen, renovasjonsvesenet eller forretningen der du anskaffet det. Dette apparatet er designet, produsert og markedsført i samsvar med:

• Sikkerhetskravene i direktivet “Lav spenning” 2006/95/EU (som erstatter 73/23/EØF og påfølgende endringer).
• kravene til beskyttelse i “EMC”-direktivet 2004/108/EU. Apparatets elektriske sikkerhet er kun garantert når det er koblet til et forskriftsmessig, jordet elektrisk anlegg.

• Apparatet må flyttes og monteres av to eller flere personer.
• Under monteringen må du påse at ikke strømledningen kommer i klem og blir skadet.
• Påse at apparatet ikke er i nærheten av en varmekilde.

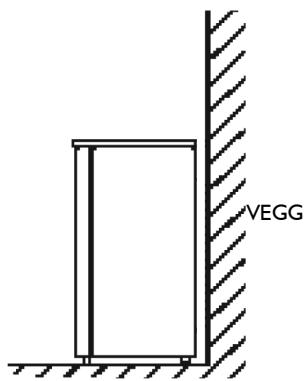

• For å sikre korrekt ventilasjon, må du la det være litt rom over og på begge sider av apparatet og følge monteringsveiledningen nøye.
• Pass på at ikke ventilasjonsåpningene på apparatet tildekkes.
• Pass på at det ikke oppstår skader på rørene i kjølekretsen på apparatet.
• Monter og vatre opp apparatet på et gulv med tilstrekkelig bæreevne, og på en plass som gir tilstrekkelig rom for bruken.

• Ikke oppbevar spraybokser eller beholdere med brennbare gasser/væsker i apparatet.
• Ikke bruk eller oppbevar bensin eller andre brennbare gasser/væsker i nærheten av apparatet eller andre husholdningsapparater. Dunst fra slike væsker kan nemlig føre til brann eller eksplosjon.
• Ikke bruk andre hjelpemidler for å fremskynde avrimingen enn de som eventuelt anbefales av produsenten.
• Bruk ikke elektriske apparater inni seksjonene på apparatet, med mindre disse er godkjent av produsenten.
• Dette apparatet må ikke benyttes av små barn eller personer med nedsatte fysiske, følelsesmessige eller psykiske evner, eller som ikke har erfaring med eller kjenner til bruken av apparatet, med mindre de får opplæring i bruk av apparatet eller holdes øye med av en ansvarlig person.
• Ikke la barn leke med eller gjemme seg inne i apparatet. Det kan føre til at de låser seg inne og blir kvalt.
• Ikke svelg væsken (ikke giftig) i kjøleelementene (i noen modeller).
• Ikke spis ispinner eller isterninger umiddelbart etter at de er tatt ut av fryseren. Det kan forårsake kuldesår. BRUK
• Før enhver form for rengjøring eller vedlikehold, må apparatet frakobles strømnettet.
• Alle apparater som er utstyrt med ismaskin og vanndispenser må utelukkende tilkobles vanntilførsel med drikkevann (med et tilførselstrykk på mellom 0,17 og 0,81 MPa (1,7 og 8,1 bar)). Ismaskin og/eller vanndispenser som ikke er koblet direkte til vannettet, må kun fylles med drikkevann.
• Bruk kjøleseksjonen kun til oppbevaring av ferske matvarer og fryseseksjonen kun til oppbevaring av frysevarer, samt til innfrysing av ferske matvarer og produksjon av isterninger.
• Sett aldri glassbeholdere med væsker inn i fryseseksjonen. Det kan føre til at de sprekker. t. temp. (°F) Fra 50 til 90 Fra 61 til 90 Fra 61 til 100 Fra 61 til 110

• Kontroller at spenningen er den samme som oppgitt på typeplaten.
• Benytt ikke skjøteledninger eller enkle/doble adapterkontakter.
• For vanntilkoblingen, bruk slangen som er vedlagt det nye apparatet; ikke bruk slangen fra det forrige apparatet.
• Endring eller utskifting av strømledningen skal kun utføres av autorisert elektriker eller serviceavdelingen.
• Det må være mulig å frakoble apparatet, enten ved at støpslet trekkes ut, eller ved hjelp av en topolsbryter plassert før stikkontakten. Produsenten fraskriver seg ethvert ansvar dersom anbefalingene og retningslinjene over ikke følges

I denne fryseren kan man både oppbevare frosne varer og fryse inn ferske matvarer. Termostat Igangsetting av fryseren

• Det er ikke nødvendig å stille inn termostaten. Den er forhåndsinnstilt fra fabrikken.
• Sett støpslet i stikkontakten.
• Vent to timer før du legger inn matvarene. Regulering av temperaturen Stillinger fra MIN til MAX: økning av kjøletemperaturen.
• Termostatinnstilling: MIN - kortvarig oppbevaring av matvarer; NORMAL - oppbevaring av matvarer over lengre tid; MAX - oppbevaring over lengre perioder og innfrysing av matvarer. Skuffer Merk: Omgivelsestemperaturen, hvor ofte døren åpnes og plasseringen av apparatet kan påvirke temperaturen i fryseren. Disse forhold må tas i betraktning ved innstilling av termostaten. Innfrysing Legg matvarene (se maks. mengde på typeskiltet) i det midtre rommet og pass på at de ikke kommer i kontakt med matvarer som allerede er frosne. For å oppnå maksimale ytelser må man sette termostatbryteren på Max før man legger inn matvarene. Etter 24 timer settes termostatbryteren på Normal igjen. Vanligvis er cirka 24 timer på funksjonen “MAX” tilstrekkelig etter å ha lagt inn matvarene; etter det tidsrommet kan du koble ut funksjonen “MAX” (noen versjoner). Viktig: Hvis det dreier seg om små matmengder, kan disse legges i hvilket som helst av rommene på fryseren, bortsett fra den nederste skuffen. Det er dessuten ikke nødvendig å aktivere hurtigfrys-funksjonen (hvis den finnes). Derved sparer man energi.

Betjeningsenhet Dør 60202055.book Page 100 Friday, October 21, 2011 2:51 PM Råd for innfrysing og oppbevaring av ferske matvarer.

• De ferske matvarene som skal fryses inn må pakkes godt inn i: aluminiumsfolie, plastfolie, vanntette plastposer, polyetylenbokser m/lokk, spesielle fryseposer.
• Matvarene må være ferske, modne og av beste kvalitet.
• Ferske grønnsaker og frukt bør fryses inn så raskt som mulig etter innhøstingen, slik at de bevarer næringsstoffene, formen, konsistensen, fargen og smaken. Merk:
• La alltid varme matvarer avkjøles før de legges i fryseren.

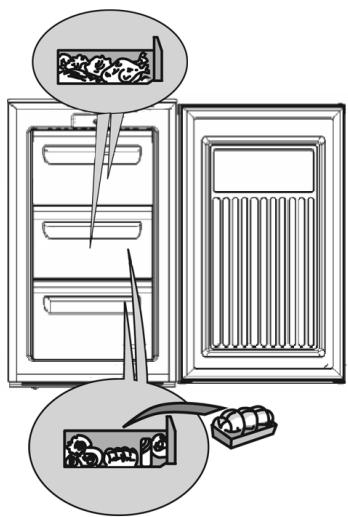

• Helt eller delvis opptinte matvarer må benyttes umiddelbart. Frys dem ikke inn igjen uten at de i mellomtiden er blitt kokt eller stekt. Etter at matvarene er blitt kokt, kan de fryses inn igjen. Viktig: I tabellen ved siden av ser du hvor mange måneder du kan oppbevare innfrossede matvarer. Merking av frysevarene Merk frysevarene og legg dem i fryseren. Det anbefales å skrive dato på pakkene, slik at man er sikker på at de spises opp i tide. MÅNEDER Råd for oppbevaring av frysevarer Ved kjøp av frysevarer, må man forsikre seg om at:
• Emballasjen eller pakken er i god stand, slik at matvarene ikke har blitt forringet. Dersom det er bulker og/eller våte flekker på pakken, er den ikke blitt oppbevart riktig og kan ha vært utsatt for en delvis opptining.
• Kjøp alltid frysevarene til sist og frakt dem hjem i kjølebag.
• Legg dem i fryseren med en gang du kommer hjem.
• Frys ikke inn igjen delvis opptinte matvarer, men spis dem i løpet av et døgn.
• Unngå variasjoner i temperaturen eller reduser dem til et minimum. Ta hensyn til holdbarhetsdatoen på emballasjen.
• Følg alltid instruksjonene på emballasjen for oppbevaring av frysevarene.

• Trekk skuffene ut så langt de går, løft dem forsiktig og ta dem ut. Merk: Fryseren kan også brukes uten skuffer, slik at man oppnår bedre plass. Legg ikke inn mere matvarer enn opp til de eventuelle maks.merkene på apparatets sidevegger. Produksjon av isterninger

• Fyll isterningbrettet 2/3 fullt med vann og plasser det i innfrysingsseksjonen.
• Hvis brettet skulle fryse fast, må man ikke bruke skarpe gjenstander for å få det løs.
• Isterningene løsner lettere hvis isterningbrettet bøyes forsiktig. Merk: På grunn av undertrykk i fryseren er det vanskelig å åpne døren rett etter at den er blitt lukket. Vent 2-3 minutter, til undertrykket i fryseren har avtatt.

Før enhver form for rengjøring eller vedlikehold av apparatet, må apparatet frakobles strømnettet. Det anbefales å avrime fryseren 1 til 2 ganger i året, eller når det har dannet seg større mengder med rim på fryseslyngene. Rimdannelse på fyseslyngene er normalt. Hvor raskt det danner seg rim og hvor mye som dannes, avhenger av omgivelsestemperaturen og hvor ofte døren åpnes. Avrimingen bør foretas når det er minimalt med matvarer i seksjonen.

• Åpne døren og ta ut alle matvarene. Pakk dem inn i avispapir, slik at de blir liggende tett inntil hverandre, og plasser dem på et meget kjølig sted eller i en kjølebag.
• La døren stå åpen for å fremskynde nedsmeltingen.
• Rengjør innsiden av fryseren med en svamp fuktet i lunkent vann, eventuelt tilsatt et nøytralt vaskemiddel. Benytt ikke slipende rengjøringsmidler.
• Skyll og tørk omhyggelig.
• Legg matvarene inn igjen.
• Lukk døren til fryseren.
• Sett støpslet tilbake i stikkontakten.

Rengjør jevnlig kondensatoren, som sitter bak på apparatet, med støvsuger eller med en børste. Ved lengre fravær

Tøm fryseren. Koble apparatet fra strømnettet. Avrim og rengjør apparatet innvendig. La døren stå åpen når apparatet ikke er i funksjon, slik at det ikke dannes mugg, fuktighet og innestengt lukt.

• Dersom kanten på forsiden av fryseren er varm, beror ikke dette på en feil, men er for å motvirke dannelse av fuktighet.
• Gurglende og hvislende lyder fra kjølekretsen er helt normalt.

• Apparatet er satt igang på riktig måte?

2. Overdreven rimdannelse.

• Er dreneringsslangen blitt skjøvet riktig på plass?

1. Kontroller om du kan løse problemet på egen

hånd (se “Feilsøkingsliste”).

2. Sett apparatet igang igjen for å se om problemet

er løst. Hvis problemet vedvarer, frakobles apparatet strømnettet igjen og forsøket gjentas etter en time.

3. Hvis problemet enda ikke har løst seg, tilkall

• Installer fryseren på god avstand fra varmekilder. Høy omgivelsestemperatur, direkte sollys eller plassering nær varmekilder (ovner eller komfyrer) fører til økt strømforbruk og bør unngås.
• Dersom dette ikke er mulig, bør følgende sikkerhetsavstander overholdes:
• 30 cm fra olje- eller vedkomfyrer,
• 3 cm fra elektriske komfyrer og/eller gasskomfyrer.
• Plasser apparatet på et tørt sted med god ventilasjon
• Rengjør apparatet innvendig (se “Avriming og rengjøring av fryseren”).
• Sett inn tilbehøret.

60202055.book Page 104 Friday, October 21, 2011 2:51 PM Elektrisk tilkobling

• Elektrisk tilkobling må utføres i henhold til gjeldende forskrifter.
• Spenning og strømforbruk er oppgitt på typeplaten, som sitter inne i apparatet.
• Jording av apparatet er påbudt. Produsenten fraskriver seg ethvert ansvar for eventuelle skader på personer, dyr eller ting som skyldes at disse bestemmelsene ikke er overholdt.
• Dersom støpslet og stikkontakten ikke passer sammen, må stikkontakten skiftes ut av en kvalifisert elektriker.
• Benytt ikke skjøteledninger eller doble stikkontakter. Elektrisk frakobling Det må være mulig å frakoble apparatet, enten ved at støpslet trekkes ut, eller ved hjelp av en topolet bryter plassert over stikkontakten. Omhengsling av døren Dersom installasjonen krever det, kan døren hengsles om fra høyre til venstre (avhengig av hvordan apparatet leveres). Advarsel! Under omhengsling av døren, må ikke apparatet være koblet til strømmen. Støpslet må trekkes ut av stikkontakten før omhengsling. A. Fjern de to skruene (1/2) bak på topplaten (3) med et stjerneskrujern B. Fjern topplaten i plast (3) og dekslet over hengselhullet (11) C. Fjern de to skruene (4) på det øverste hengslet (5) D. Flytt dekslet (6) over til motsatt side E. Tipp apparatet og fjern de to skruene (7) på det nederste hengslet (8) og den tilhørende foten (9) F. Fjern foten (10) på motsatt side av hengslet og bytt om plassering med foten (9) i punktet (E) G. Monter det nederste hengslet (8) og det øverste hengslet (5) på motsatt side ved å gjenta operasjonene fra punkt A til punkt D i motsatt rekkefølge 1./2. skruer topplate

4. skruer øvre hengsel

60202055.book Page 105 Friday, October 21, 2011 2:51 PM Installasjonskrav For at apparatet skal fungere korrekt, må det ikke utsettes for temperaturer under 16 °C eller over 32 °C. Det anbefales å unngå følgende plasseringer: på kjøkken uten ventilasjon, utendørs, i drivhus, i garasjer. For å fungere som det skal må apparatet installeres: på et tørt sted på god avstand fra direkte sollys på god avstand fra høye temperaturer (på god avstand fra platetopper eller andre varmekilder). Når apparatet er fullt, er det tungt, og det må derfor plasseres på et solid og robust gulv. Ventilasjonskrav Skyv fryseren forsiktig på plass til den står på passende avstand fra veggen. Når det er på plass må det holdes en avstand på 50 mm over apparatet. Dersom det ikke er tilgjengelig rom over apparatet, må det holdes en avstand på 25 mm på begge sidene. Kontroller at apparatet ikke klemmer strømledningen. Delene som blir varme, må ikke være tilgjengelige. Når det er mulig må baksiden av apparatet stå opp mot veggen, med angitt rom for ventilasjon. Oppvatring Apparatet må vatres opp for å hindre ubalanse: Kontroller at apparatet står rett og at begge reguleringsenhetene berører gulvet, slik at apparatet står stødig. Reguler oppvatringen ved å skru på reguleringsenheten foran (bruk fingrene eller et skrujern). Apparatet er tungt. Vær forsiktig under håndtering.

• For ytterligere opplysninger om spesifikasjonene se typeskiltet bak på fryseren. Spesifikasjonene kan endres uten forvarsel. Merk: Omhengsling av døren utført av våre teknikere dekkes ikke av garantien.

• Sæt stikket i stikkontakten.

• Sæt stikket i stikkontakten.

• Gurglende og hvislende lyde stammer fra kølesystemet og er helt normale.

• 3 cm fra el- og/eller gaskomfurer.
