Rally - Sistema de videoconferência LOGITECH - Manual de utilização gratuito

Tipo de Produto	Sistema de Videoconferência
Marca	Logitech
Modelo	Rally
Dimensões (Câmera)	152 mm x 152 mm x 163 mm
Peso (Câmera)	1.25 kg
Fonte de Alimentação	AC 100-240V, 50/60 Hz, 1.5A
Resolução de Vídeo	Até 4K a 30 fps
Campo de Visão	90° diagonal
Áudio	Matriz de microfones com formação de feixe avançada, alto-falantes full-duplex
Conectividade	USB-C, HDMI, Ethernet, Bluetooth, Wi-Fi
Opções de Montagem	Suporte de mesa, montagem na parede, montagem em tripé (rosca 1/4-20)
Acessórios Incluídos	Câmera, hub de mesa, controle remoto, cabos, fonte de alimentação
Instruções de Limpeza	Limpe com um pano macio e seco. Evite líquidos e materiais abrasivos.
Precauções de Segurança	Não bloqueie as ventilações; use apenas adaptador de energia aprovado; evite exposição a temperaturas extremas.
Disponibilidade de Peças de Reposição	Cabos, suportes e fontes de alimentação de reposição disponíveis no suporte da Logitech.
Reparabilidade	Peças substituíveis pelo usuário limitadas; serviço profissional para componentes internos.
Garantia	2 anos a partir da data de compra

Perguntas frequentes - Rally LOGITECH

Como configuro o sistema Logitech Rally?

Conecte a câmera e o hub de mesa usando os cabos fornecidos, em seguida, conecte o hub ao seu computador via USB-C ou USB-A. Instale o software Logitech Sync para atualizações e configuração.

Posso montar a câmera Rally na parede?

Sim, a câmera Rally possui uma rosca 1/4-20 integrada para montagem em tripé e um adaptador de montagem VESA (vendido separadamente) para montagem na parede.

Qual é o número máximo de microfones que posso conectar?

O sistema Rally suporta até 7 módulos de microfone ao usar o mixer/splitter opcional.

Como atualizo o firmware do meu Rally?

Use o aplicativo Logitech Sync (disponível para Windows e macOS) para verificar e instalar atualizações de firmware. Certifique-se de que o dispositivo esteja conectado via USB.

O Rally é compatível com Zoom, Teams e outros softwares?

Sim, o Rally funciona como um dispositivo USB padrão e é certificado para Zoom, Microsoft Teams, e compatível com a maioria das principais plataformas de conferência.

Qual é o tamanho de sala recomendado para o Rally?

O Rally foi projetado para salas médias a grandes (até 10x15 metros) com sua câmera 4K e potente matriz de alto-falante/microfone.

Como limpo a lente da câmera?

Use um pano de limpeza para lentes (microfibra) para limpar suavemente a lente. Não use limpadores líquidos ou materiais abrasivos.

Posso usar o Rally sem o hub de mesa?

Não, o hub de mesa é necessário para alimentação e conectividade de dados. A câmera se conecta ao hub, e o hub se conecta ao seu laptop.

O que devo fazer se não houver áudio?

Verifique se o hub de mesa está ligado, todos os cabos estão conectados com segurança e a saída de áudio está selecionada no seu software de conferência. Tente reiniciar o sistema.

Onde posso encontrar peças de reposição para o Rally?

Entre em contato com o suporte da Logitech ou visite o site oficial de peças de reposição da Logitech. Peças comuns como cabos, suportes e fontes de alimentação estão disponíveis.

MANUAL DE UTILIZADOR Rally LOGITECH

IDENTIFICAÇÃO DE COMPONENTES

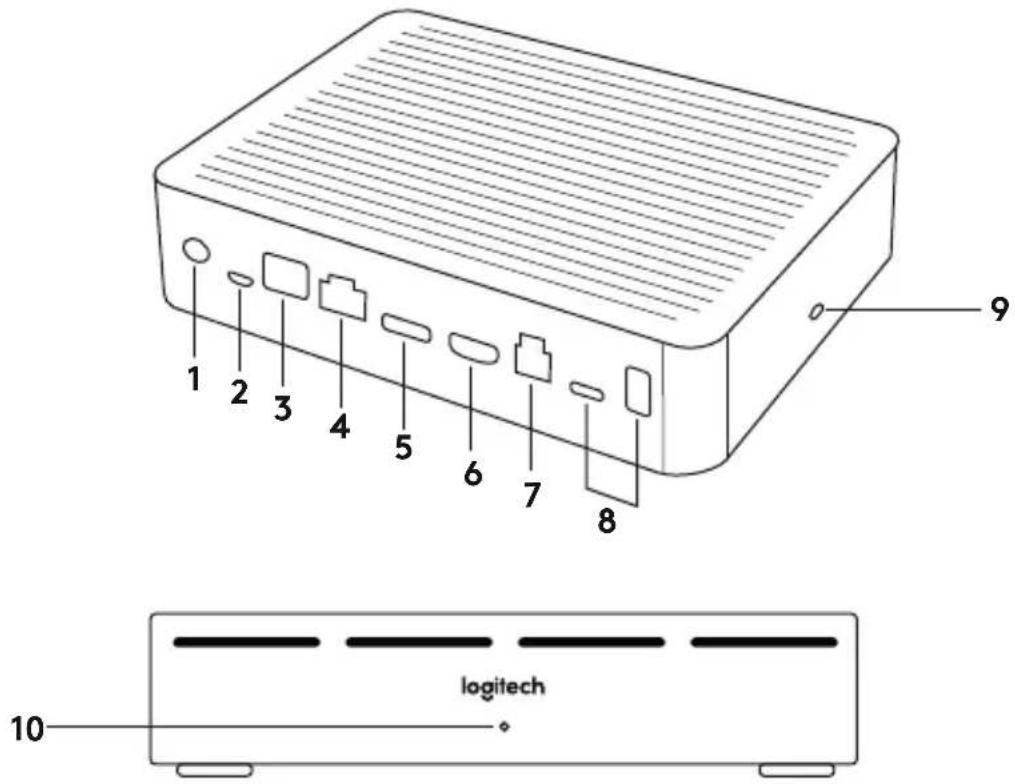

CONSOLA DE MESA

1. Alimentação
2. Módulo do microfone
3. Expansão futura
4. Ligação à Consola de visualização

5. Entrada HDMI 1

6. Entrada HDMI 2

7. USB do computador da sala de reunião
8. Expansão futura
9. Ranhura de segurança
10. LED de alimentação

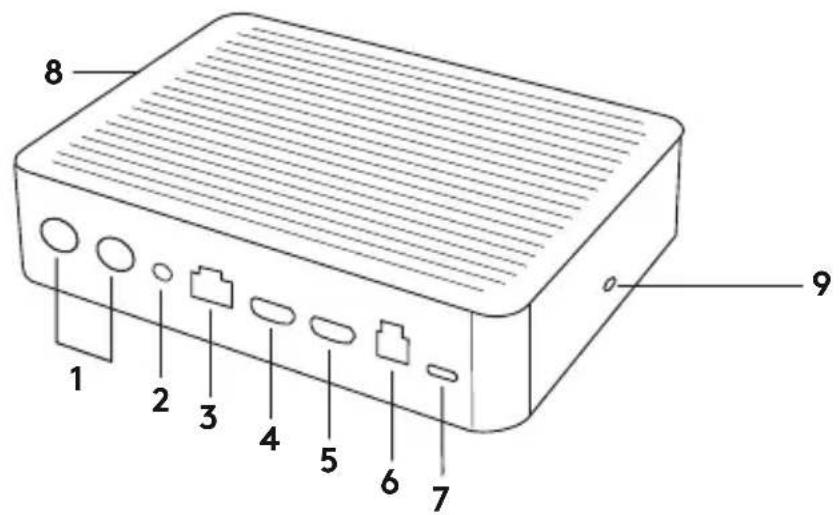

CONSOLA DE VISUALIZAÇÃO

1. Altifalante
2. Alimentação
3. Ligação à Consola de mesa
4. Saída HDMI 1

5. Saída HDMI 2

6. USB do computador da sala de reunião

7. Câmara
8. Ranhura de segurança
9. Emparelhamento do controlo remoto
10. LED de alimentação

CÂMARA

1. Botão de emparelhamento do controlo remoto
2. USB

3. Estado do LED

4. Ranhura de segurança

5. MIPI
6. Rosca do tripé
7. Ranhura de expansão

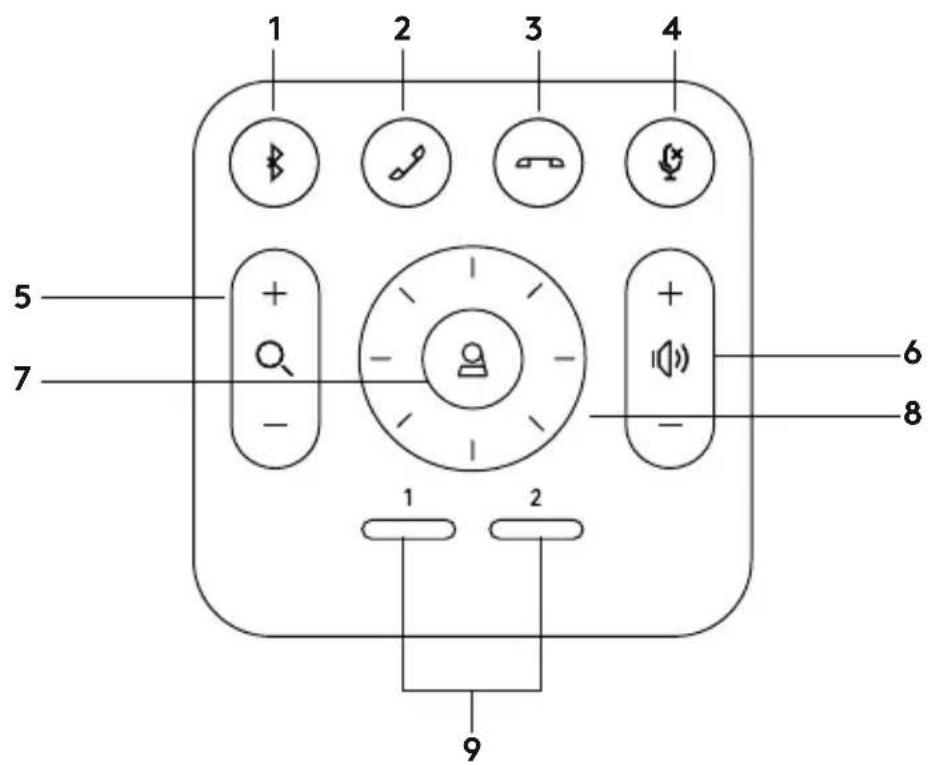

CONTROLO REMOTO

1. Emparelhar Bluetooth
2. Atender chamada
3. Terminar chamada
4. Silenciar microfone

5. Ampliar/reduzir

6. Aumentar/diminuir o volume

7. Início
8. Rodar/inclinar câmara
9. Predefinições da câmara

Após terminar a instalação, pode verificar o sistema executando a aplicação de diagnóstico disponível em Logitech.com/support/Rally.

CONFIGURAR O RALLY COMO DISPOSITIVO PREDEFINIDO

Certifique-se de que o RALLY está seleccionado como câmara, altifalante e microfone nas aplicações de conferência de vídeo. Consulte a documentação da aplicação para obter instruções adicionais acerca de como efectuar esta acção.

INICIAR UMA CHAMADA DE VÍDEO

Após instalar o RALLY e certificar-se de que é o dispositivo predefinido na aplicação de conferência de vídeo, inicie simplesmente a aplicação normalmente e desfrute das vantagens de áudio e vídeo melhorados.

EMPARELHAR O RALLY COM UM DISPOSITIVO BLUETOOTH

Pode utilizar o RALLY para chamadas de áudio quando estiver emparelhado com um dispositivo Bluetooth. Para emparelhar o dispositivo Bluetooth com o RALLY, siga este simples passo:

1. Mantenha premido o botão Bluetooth no controlo remoto até ver uma luz intermitente azul junto da lente da câmara e dos microfones.
2. Coloque o dispositivo móvel em modo de emparelhamento Bluetooth e seleccione "Logitech Rally".
3. Está agora pronto para utilizar o RALLY para chamadas de áudio.

EMPARELHAR UM CONTROLO REMOTO COM O RALLY

O RALLY e o controlo remoto estão emparelhados de fabrico.

Pode emparelhar até 5 controlos remotos como RALLY para tornar mais fácil controlar o sistema em salas grandes.

Se for necessário emparelhar um controlo remoto com a câmara (ao substituir um controlo remoto perdido, por exemplo), efectue o seguinte:

1. Mantenha premido o botão na parte posterior da câmara até que o LED fique intermitente a azul.
2. Mantenha premido o botão Bluetooth no controlo remoto durante 10 segundos para o colocar em modo de emparelhamento.
3. Quando o controlo remoto e a câmara estiverem emparelhados, o LED deixará de estar intermitente.
4. Se o emparelhamento falhar, os LED continuarão intermitentes. Comece no passo 2 e repita o processo.

5. Mantenha premido o botão de emparelhamento na Consola de visualização até que o LED fique intermitente a branco.

6. Mantenha premido o botão Bluetooth no controlo remoto durante 10 segundos para o colocar em modo de emparelhamento.

7. Quando a Consola de visualização e a câmara estiverem emparelhados, o LED deixará de estar intermitente.
8. Se o emparelhamento falhar, os LED continuarão intermitentes durante 2 minutos e param. Comece no passo 2 e repita o processo.

APLICAÇÃO DE DEFINIÇÕES DA CÂMARA

Utilize este programa para controlar a rotação, inclinação, zoom, focagem e qualidade de imagem (como o brilho e o contraste) a partir do computador. Pode transferir o software em www.logitech.com/support/Rally.

OPTIMIZAR O RALLY

Existem vários acessórios opcionais que facilitam a instalação e permitem utilizar o RALLY em salas grandes:

1. Kit de montagem do Rally: Suportes de montagem para a Consola de mesa, Consola de visualização, Câmara e Altifalantes.
2. Módulos de microfone adicionais: O RALLY suporta até 7 Módulos de microfone permitindo uma enorme flexibilidade na utilização de salas de diversos tamanhos e configurações.
3. Consola do módulo do microfone: Utilizada para distribuir microfones e encaminhar os cabos do Módulo do microfone por baixo da mesa. A Consola do módulo do microfone dispõe de 3 tomadas onde pode ligar uma combinação de Módulos do microfone ou outras Consolas de módulo do microfone.
4. Suporte para TV: Compatível com um dos suportes de montagem de câmara ou altifalante. Pode utilizar o suporte para TV em pares para montar a câmara e o altifalante acima ou abaixo da TV.

PARA OBTER MAIS INFORMAÇÕES

Pode encontrar informações adicionais sobre o MeetUp, incluindo:

-FAQs
- Software para activar funções em várias aplicações
- Como encomendar peças de substituição e muito mais em

www.logitech.com/support/Rally
