Rally - Systém videokonference LOGITECH - Bezplatný návod k obsluze

Typ produktu	Videokonferenční systém
Značka	Logitech
Model	Rally
Rozměry (kamera)	152 mm x 152 mm x 163 mm
Hmotnost (kamera)	1,25 kg
Napájení	AC 100-240V, 50/60 Hz, 1,5A
Rozlišení videa	Až 4K při 30 snímcích za sekundu
Zorné pole	90° diagonálně
Zvuk	Pokročilé pole mikrofonů s tvarováním paprsku, plně duplexní reproduktory
Konektivita	USB-C, HDMI, Ethernet, Bluetooth, Wi-Fi
Možnosti montáže	Stojan na stůl, držák na zeď, montáž na tripod (závit 1/4-20)
Součástí balení	Kamera, stolní hub, dálkový ovladač, kabely, napájecí zdroj
Pokyny k čištění	Otřete měkkým suchým hadříkem. Vyhněte se kapalinám a abrazivním materiálům.
Bezpečnostní opatření	Nezakrývejte větrací otvory; používejte pouze schválený napájecí adaptér; vyhněte se extrémním teplotám.
Dostupnost náhradních dílů	Náhradní kabely, držáky a napájecí zdroje jsou k dispozici u podpory Logitech.
Opravitelnost	Omezené díly vyměnitelné uživatelem; odborný servis vnitřních součástí.
Záruka	2 roky od data nákupu

Často kladené otázky - Rally LOGITECH

Jak nastavím systém Logitech Rally?

Připojte kameru a stolní hub pomocí dodaných kabelů, poté hub připojte k počítači přes USB-C nebo USB-A. Nainstalujte software Logitech Sync pro aktualizace a konfiguraci.

Mohu kameru Rally namontovat na zeď?

Ano, kamera Rally má vestavěný závit 1/4-20 pro montáž na tripod a adaptér VESA (prodáván samostatně) pro montáž na zeď.

Jaký je maximální počet mikrofonů, které mohu připojit?

Systém Rally podporuje až 7 mikrofonních modulů při použití volitelného mixéru/rozdělovače.

Jak aktualizuji firmware na svém Rally?

Použijte aplikaci Logitech Sync (k dispozici pro Windows a macOS) pro kontrolu a instalaci aktualizací firmwaru. Ujistěte se, že je zařízení připojeno přes USB.

Je Rally kompatibilní se Zoom, Teams a dalšími softwary?

Ano, Rally funguje jako standardní USB zařízení a je certifikováno pro Zoom, Microsoft Teams a je kompatibilní s většinou hlavních konferenčních platforem.

Jaká je doporučená velikost místnosti pro Rally?

Rally je navržen pro střední až velké místnosti (až 10x15 metrů) s 4K kamerou a výkonným polem reproduktorů/mikrofonů.

Jak vyčistím objektiv kamery?

Použijte hadřík na čištění objektivů (mikrovlákno) k jemnému otření objektivu. Nepoužívejte žádné tekuté čističe ani abrazivní materiály.

Mohu používat Rally bez stolního hubu?

Ne, stolní hub je vyžadován pro napájení a datové připojení. Kamera se připojuje k hubu a hub se připojuje k notebooku.

Co mám dělat, pokud není žádný zvuk?

Zkontrolujte, zda je stolní hub zapnutý, všechny kabely jsou bezpečně připojeny a v konferenčním softwaru je vybrán zvukový výstup. Zkuste restartovat systém.

Kde najdu náhradní díly pro Rally?

Kontaktujte podporu Logitech nebo navštivte oficiální webové stránky Logitech pro náhradní díly. Běžné díly jako kabely, držáky a napájecí zdroje jsou k dispozici.

NÁVOD K OBSLUZE Rally LOGITECH

Česká verze ..... 108

Slovenčina .....115

1. Napájení
2. Stolní mikrofon
3. Budoucí doplňky
4. Připojení k obrazovému rozbočovači
5. HDMI 1 vstup

6. HDMI 2 vstup

7. USB počítače konferenční místnosti

8. Budoucí doplňky
9. Otvor pro bezpečnostní zámek
10. Indikátor napájení

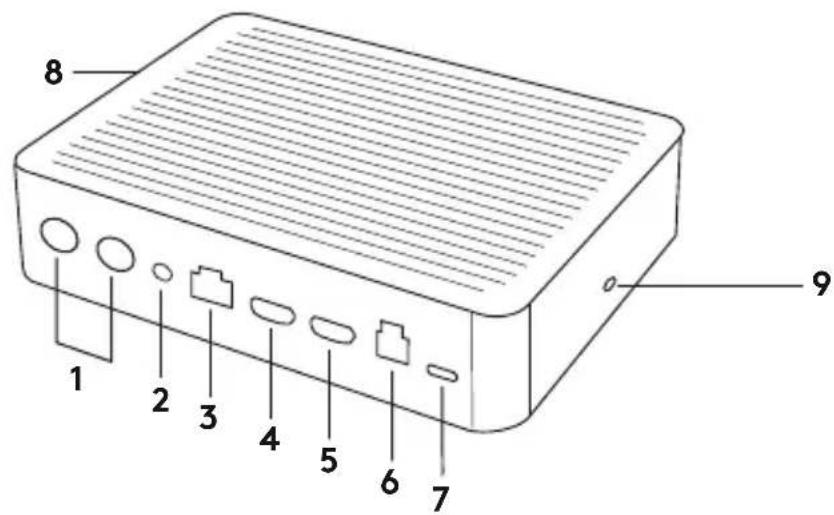

OBRAZOVÝ ROZBOČOVAČ

1. Reproduktor
2. Napájení
3. Připojení ke stolnímu rozbočovači
4. HDMI 1 výstup
5. HDMI 2 výstup

6. USB počítače konferenční místnosti

7. Kamera

8. Otvor pro bezpečnostní zámek
9. Párování dálkového ovladače
10. Indikátor napájení

KAMERA

1. Tlačítko párování dálkového ovladače
2. USB

3. Indikátor stavu

4. Otvor pro bezpečnostní zámek

5. MIPI
6. Závit stativu
7. Otvor pro doplňky

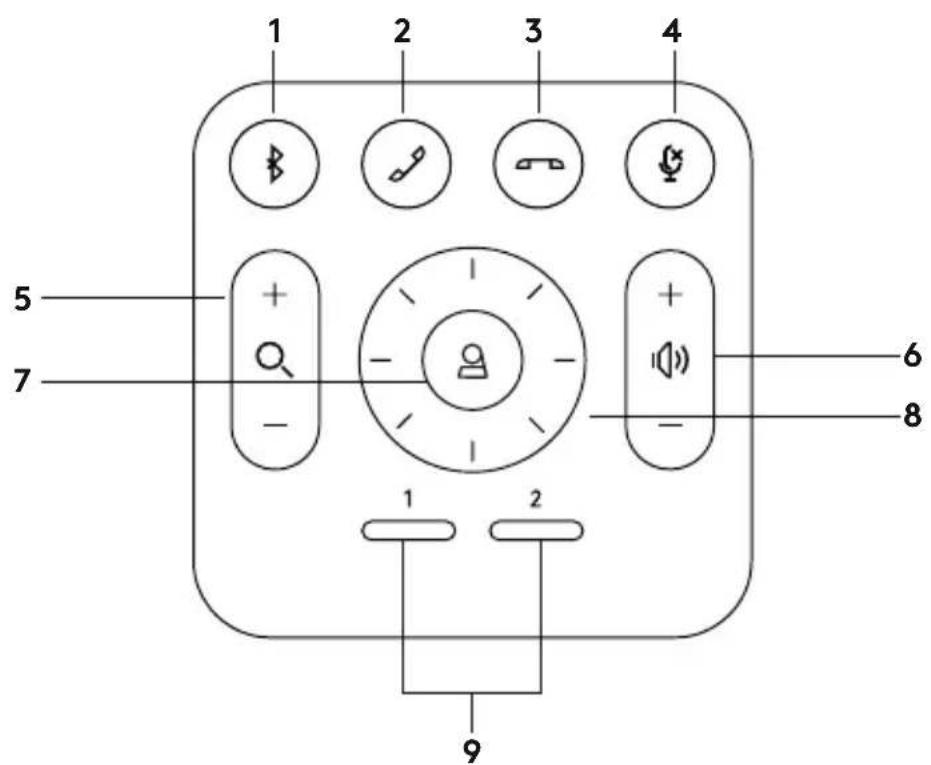

DÁLKOVÝ OVLADAČ

1. Párování přes Bluetooth
2. Přijetí hovoru
3. Ukončení hovoru
4. Ztlumení mikrofonu

5. Zvětšení/zmenšení

6. Zvýšení/snížení hlasitosti

7. Domů
8. Otáčení/naklápění kamery
9. Předvolby kamery

Po dokončení instalace můžete systém zkontrolovat spuštěním diagnostické aplikace dostupné na stránce Logitech.com/support/Rally.

NASTAVENÍ ZAŘÍZENÍ RALLY JAKO VÝCHOZÍHO ZAŘÍZENÍ

Ujistěte se, že je zařízení RALLY vybráno jako kamera, reproduktor a mikrofon ve vašich videokonferenčních aplikacích. Bližší pokyny pro tento postup naleznete v dokumentaci příslušné aplikace.

ZAHÁJENÍ VIDEOHOVORU

Po instalaci zařízení RALLY a jeho nastavení jako výchozího zařízení ve videokonferenční aplikaci tuto aplikaci spustte běžným způsobem a vychutnejte si výhody vylepšeného zvuku a obrazu.

SPÁROVÁNÍ ZAŘÍZENÍ RALLY SE ZAŘÍZENÍM BLUETOOTH

Zařízení RALLY můžete po spárování se zařízením Bluetooth využívat pro audiohovory. Chcete-li se zařízením RALLY spárovat své zařízení Bluetooth, postupujte takto:

1. Stiskněte a podržte tlačítko Bluetooth na dálkovém ovladači, dokud na kameře a mikrofonech nezačne blikat modrý indikátor.
2. Přepněte své mobilní zařízení do režimu párování Bluetooth a vyberte „Logitech Rally“.
3. Nyní můžete zařízení RALLY začít používat pro audiohovory.

SPÁROVÁNÍ DÁLKOVÉHO OVLADAČE SE ZAŘÍZENÍM RALLY

Zařízení RALLY je s dálkovým ovladačem spárováno již z výroby. Chcete-li si usnadnit ovládání systému ve větších místnostech, můžete se zařízením RALLY spárovat až 5 dálkových ovladačů. Nebo když potřebujete se zařízením spárovat jiný dálkový ovladač (např. při náhradě ztraceného ovladače za nový), postupujte takto:

1. Stiskněte a podržte tlačítko na zadní straně kamery, dokud nezačne indikátor LED blikat modře.
2. Stisknutím a podržením tlačítka Bluetooth na dálkovém ovladači po dobu 10 sekund jej přepněte do režimu párování.
3. Po úspěšném spárování dálkového ovladače s kamerou přestane indikátor LED blikat.
4. Pokud se spárování nezdaří, indikátor LED bude blikat dále. Zopakujte postup od kroku 2.

5. Stiskněte a podržte tlačítko pro spárování na obrazovém rozbočovači, dokud nezačne indikátor LED blikat bíle.

6. Stisknutím a podržením tlačítka Bluetooth na dálkovém ovladači po dobu 10 sekund jej přepněte do režimu párování.

7. Po úspěšném spárování obrazového rozbočovače s kamerou přestane indikátor LED blikat.
8. Pokud se spárování nezdaří, indikátor LED bude blikat dále po dobu 2 minut a pak zhasne. Zopakujte postup od kroku 2.

APLIKACE CAMERA SETTINGS

Tento program můžete využít pro ovládání funkcí otáčení, naklápění, zoom, ostření a kvality obrazu (například jasu a kontrastu) z vašeho počítače. Software si můžete stáhnout ze stránky www.logitech.com/support/Rally.

VYLEPŠENÍ ZAŘÍZENÍ RALLY

K dispozici je několik volitelných doplňků, které usnadňují instalaci a umožňují zařízení RALLY používat ve větších místnostech:

1. Montážní sada Rally: Upevňovací držáky pro stolní rozbočovač, obrazový rozbočovač, kameru a reproduktory.
2. Doplňkové stolní mikrofony: Zařízení RALLY podporuje až 7 stolních mikrofonů pro vyšší flexibilitu a variabilitu konfigurace v místnosti.
3. Rozbočovač stolních mikrofonů: Slouží k soustředění kabeláže mikrofonů a trasování většiny kabelů stolních mikrofonů pod stole. Rozbočovač stolních mikrofonů je vybaven 3 zdířkami, do kterých lze připojit libovolná kombinace stolních mikrofonů či jiných rozbočovačů stolních mikrofonů.
4. TV držák: Kompatibilní s upevňovacími držáky kamery nebo reproduktoru. TV držák lze použít v párech pro upevnění kamery a reproduktoru nad nebo pod TV.

DALŠÍ INFORMACE

Více informací o kameře MeetUp, mimo jiné:

• Často kladené dotazy
• Software pro aktivaci funkcí v různých aplikacích
• Postup objednávání náhradních dílů a další naleznete na stránce

www.logitech.com/support/Rally
