Rally - Videokonferenzsystem LOGITECH - Kostenlose Bedienungsanleitung

Produkttyp	Videokonferenzsystem
Marke	Logitech
Modell	Rally
Abmessungen (Kamera)	152 mm x 152 mm x 163 mm
Gewicht (Kamera)	1,25 kg
Stromversorgung	AC 100-240V, 50/60 Hz, 1,5A
Videoauflösung	Bis zu 4K bei 30 fps
Sichtfeld	90° diagonal
Audio	Fortschrittliches Beamforming-Mikrofonarray, Vollduplex-Lautsprecher
Konnektivität	USB-C, HDMI, Ethernet, Bluetooth, Wi-Fi
Montagemöglichkeiten	Tischständer, Wandhalterung, Stativhalterung (1/4-Zoll-Gewinde)
Enthaltenes Zubehör	Kamera, Table Hub, Fernbedienung, Kabel, Netzteil
Reinigungshinweise	Mit einem weichen, trockenen Tuch abwischen. Vermeiden Sie Flüssigkeiten und scheuernde Materialien.
Sicherheitshinweise	Lüftungsschlitze nicht blockieren; nur zugelassenes Netzteil verwenden; Vermeidung extremer Temperaturen.
Verfügbarkeit von Ersatzteilen	Ersatzkabel, Halterungen und Netzteile sind über den Logitech-Support erhältlich.
Reparierbarkeit	Begrenzt austauschbare Teile durch den Benutzer; professioneller Service für interne Komponenten.
Garantie	2 Jahre ab Kaufdatum

Häufig gestellte Fragen - Rally LOGITECH

Wie richte ich das Logitech Rally System ein?

Schließen Sie die Kamera und den Table Hub mit den mitgelieferten Kabeln an, und stecken Sie den Hub dann über USB-C oder USB-A in Ihren Computer. Installieren Sie die Logitech Sync-Software für Updates und Konfiguration.

Kann ich die Rally-Kamera an der Wand montieren?

Ja, die Rally-Kamera verfügt über ein eingebautes 1/4-20-Gewinde für die Stativmontage und einen VESA-Montageadapter (separat erhältlich) für die Wandmontage.

Wie viele Mikrofone kann ich maximal anschließen?

Das Rally-System unterstützt bis zu 7 Mikrofonpods bei Verwendung des optionalen Mixers/Splitters.

Wie aktualisiere ich die Firmware meines Rally?

Verwenden Sie die Logitech Sync-Anwendung (verfügbar für Windows und macOS), um nach Firmware-Updates zu suchen und diese zu installieren. Stellen Sie sicher, dass das Gerät über USB angeschlossen ist.

Ist das Rally mit Zoom, Teams und anderen Softwarelösungen kompatibel?

Ja, das Rally funktioniert als standardmäßiges USB-Gerät und ist zertifiziert für Zoom, Microsoft Teams und kompatibel mit den meisten großen Konferenzplattformen.

Welche Raumgröße wird für das Rally empfohlen?

Das Rally ist für mittlere bis große Räume (bis zu 10x15 Meter) mit seiner 4K-Kamera und dem leistungsstarken Lautsprecher-/Mikrofon-Array ausgelegt.

Wie reinige ich die Kameralinse?

Verwenden Sie ein Linsenreinigungstuch (Mikrofaser), um die Linse vorsichtig abzuwischen. Verwenden Sie keine flüssigen Reiniger oder scheuernde Materialien.

Kann ich das Rally ohne den Table Hub verwenden?

Nein, der Table Hub wird für die Strom- und Datenverbindung benötigt. Die Kamera wird mit dem Hub verbunden, und der Hub wird mit Ihrem Laptop verbunden.

Was soll ich tun, wenn kein Ton zu hören ist?

Überprüfen Sie, ob der Table Hub eingeschaltet ist, alle Kabel sicher angeschlossen sind und der Audioausgang in Ihrer Konferenzsoftware ausgewählt ist. Versuchen Sie, das System neu zu starten.

Wo finde ich Ersatzteile für das Rally?

Kontaktieren Sie den Logitech-Support oder besuchen Sie die offizielle Logitech-Ersatzteilwebsite. Gängige Teile wie Kabel, Halterungen und Netzteile sind erhältlich.

BEDIENUNGSANLEITUNG Rally LOGITECH

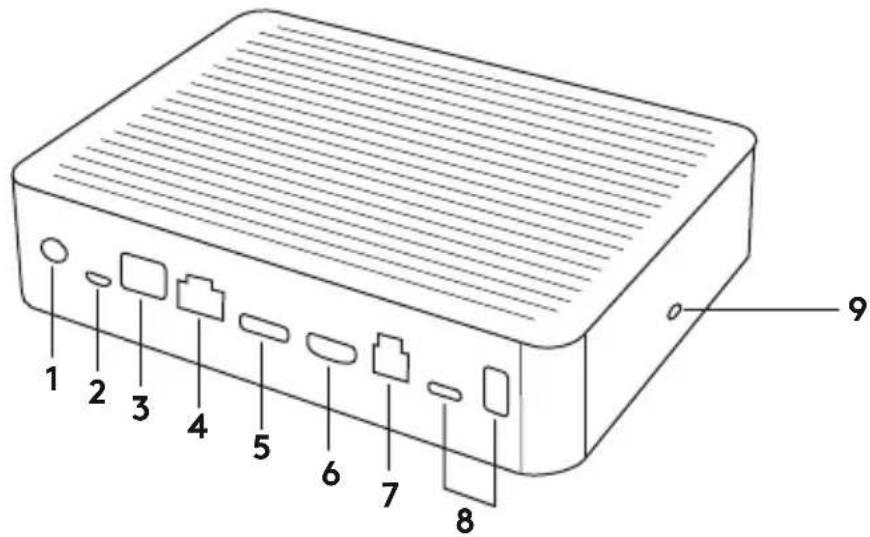

1. Stromversorgung
2. Mikrofon-Eingang
3. Erweiterungsmöglichkeiten
4. Verbindung mit Bildschirm-Hub
5. HDMI-1-Eingang
6. HDMI-2-Eingang
7. USB-Verbindung für den Konferenzraum-Computer
8. Erweiterungsmöglichkeiten
9. Sicherheitsschlitz
10. Betriebs-LED

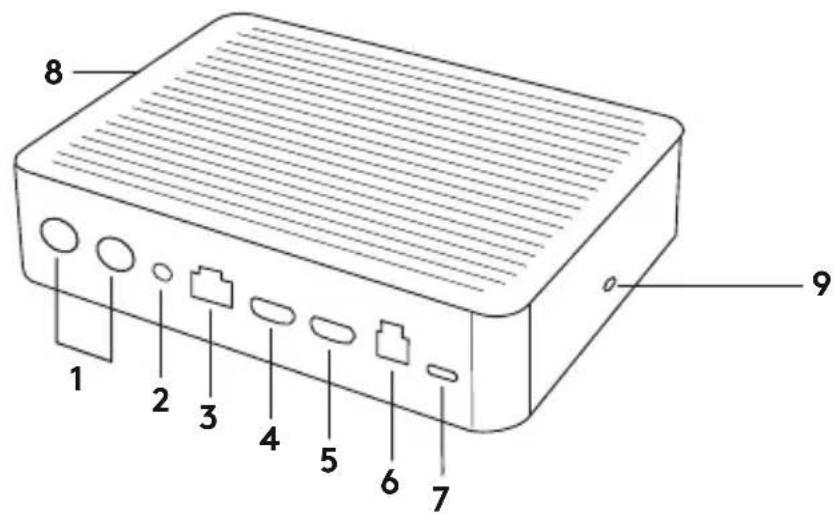

BILDSCHIRM-HUB

1. Lautsprecher
2. Stromversorgung
3. Verbindung mit Tisch-Hub
4. HDMI-1-Ausgang
5. HDMI-2-Ausgang
6. USB-Verbindung für den Konferenzraum-Computer
7. Kamera
8. Sicherheitsschlitz
9. Fernbedienungs-Pairing
10. Betriebs-LED

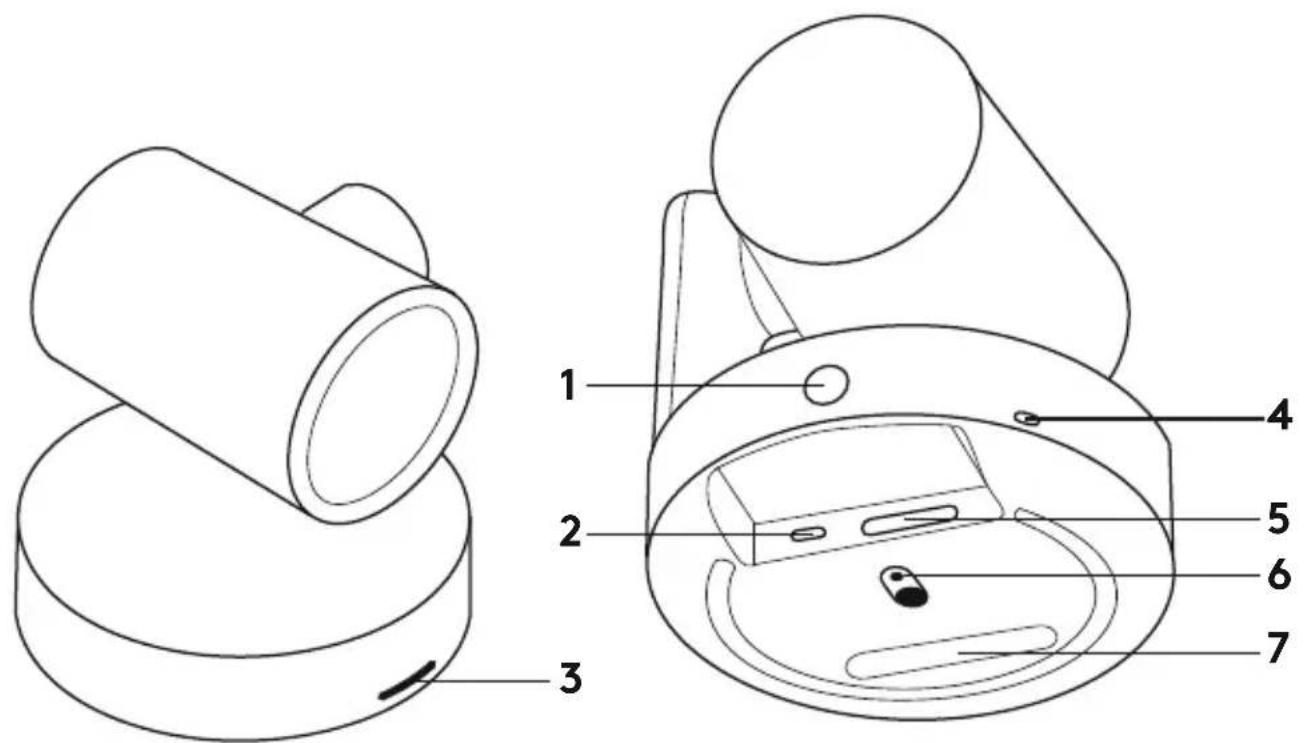

KAMERA

1. Taste für Fernbedienungs-Pairing
2. USB
3. Status-LED
4. Sicherheitsschlitz
5. MIPI
6. Stativ-Gewinde
7. Zusatzanschluss

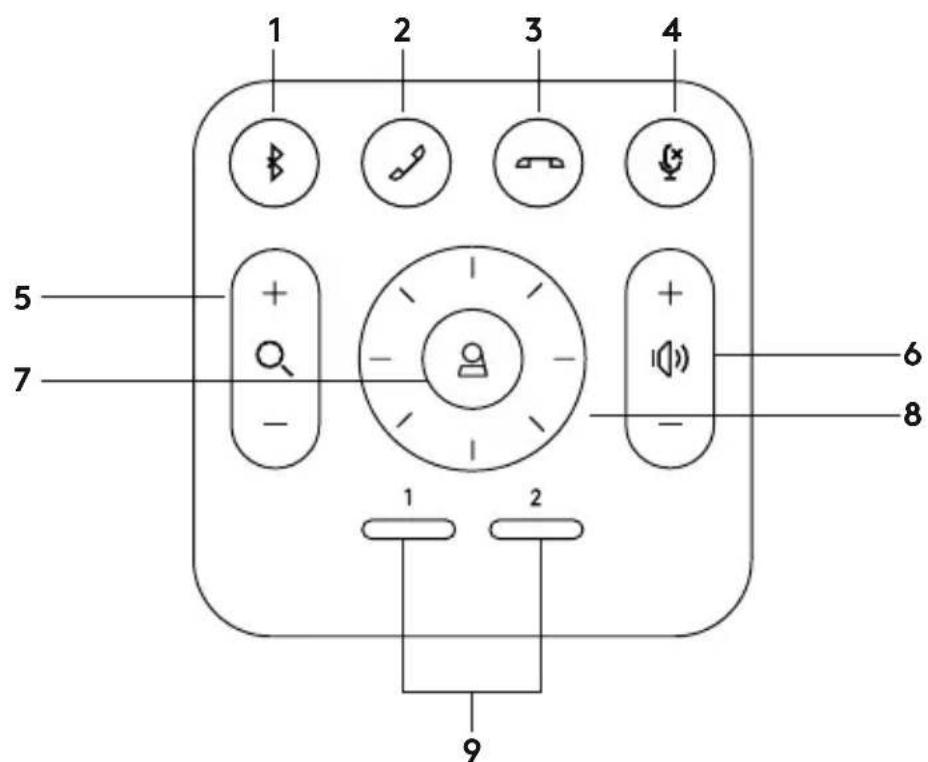

FERNBEDIENUNG

1. Bluetooth-Pairing
2. Anruf annehmen
3. Anruf beenden
4. Mikrofon-Stummschaltung
5. Vergrößern/Verkleinern
6. Lautstärkeregelung
7. Start
8. Schwenk- und Neige-Funktion der Kamera
9. Kamera-Voreinstellungen

Nach Abschluss der Einrichtung kann das System geprüft werden, indem Sie die Diagnose-App ausführen, die unter Logitech.com/support/Rally verfügbar ist.

RALLY ALS STANDARDGERÄT EINRICHTEN

Stellen Sie sicher, dass RALLY als Kamera, Lautsprecher und Mikrofon in Ihrer Videokonferenz-Anwendung festgelegt ist. Weitere Informationen zur Vorgehensweise finden Sie in der Bedienungsanleitung der Anwendung.

SO STARTEN SIE EINEN VIDEOANRUF

Wenn Sie RALLY installieren und als Standardgerät in Ihrer Videokonferenz-Anwendung festlegen, können Sie die Anwendung einfach aufrufen und so die Vorteile besserer Audio- und Videoqualität genießen.

PAIRING VON RALLY MIT EINEM BLUETOOTH-GERÄT

Sie können RALLY für Audiogespräche verwenden, wenn es mit einem Bluetooth-Gerät gepairt ist. Führen Sie zum Pairen Ihres Bluetooth-Geräts mit RALLY diese einfachen Schritte durch:

1. Drücken und halten Sie die Bluetooth-Taste auf der Fernbedienung, bis Sie auf der Kamera und den Mikrofonen ein blaues Licht blinken sehen.
2. Versetzen Sie Ihr Mobilgerät in den Bluetooth-Pairing-Modus und wählen Sie „Logitech Rally“.
3. RALLY ist jetzt für Audiogespräche einsatzbereit.

PAIRING EINER FERNBEDIENUNG MIT RALLY

RALLY und Fernbedienung sind bei Auslieferung bereits gepairt. Sie können bis zu 5 Fernbedienungen mit RALLY pairen, um das Steuern des Systems in größeren Räumen zu vereinfachen. Oder tun Sie zum Pairing einer Fernbedienung mit der Kamera, beispielsweise, weil eine abhandengekommene Fernbedienung ersetzt werden muss, Folgendes:

1. Halten Sie die Taste hinten an der Kamera gedrückt, bis die LED blau blinkt.
2. Drücken und halten Sie die Bluetooth-Taste der Fernbedienung 10 Sekunden lang, um den Pairing-Modus zu aktivieren.
3. Sind Fernbedienung und Kamera gepairt, hört das LED auf zu blinken.
4. Schlägt das Pairing fehl, blinken die LEDs weiter. Bei Schritt 2 beginnen und wiederholen.
5. Drücken und halten Sie die Pairing-Taste auf dem Bildschirm-Hub, bis die LED weiß zu blinken beginnt.
6. Drücken und halten Sie die Bluetooth-Taste der Fernbedienung 10 Sekunden lang, um den Pairing-Modus zu aktivieren.
7. Wenn das Pairing von Bildschirm-Hub und Kamera abgeschlossen ist, hört die LED auf zu blinken.

Wenn das Pairing fehlschlägt, blinken die LEDs 2 Minuten lang weiter und gehen dann aus. Beginnen Sie erneut mit Schritt 2 und wiederholen Sie den Vorgang.

KAMERAEINSTELLUNGS-APP

Dieses Programm dient zur Steuerung der Schwenk-, Neige- und Zoom-Funktionen der Kamera sowie zum Anpassen der Bildqualität (wie zum Beispiel Helligkeit und Kontrast) von einem Computer aus. Die Software ist zum Download verfügbar unter www.logitech.com/support/Rally.

ERWEITERUNGS- MÖGLICHKEITEN FÜR RALLY

Es sind mehrere optionale Zubehörartikel verfügbar, die das Einrichten einfacher machen und das Verwenden von RALLY in größeren Räumen ermöglichen:

1. Rally Montage-Kit: Montage-Halterungen für das Tisch-Hub, das Bildschirm-Hub, die Kamera und die Lautsprecher.
2. Zusätzliche Mikrofon-Eingänge: RALLY unterstützt bis zu 7 Mikrofon-Eingänge und ermöglicht so ein hohes Maß an Flexibilität in Bezug auf Raumgröße und Raumkonfiguration.
3. Hub für Mikrofon-Eingänge: Wird verwendet zum Einrichten zusätzlicher Mikrofon-Verbindungen, wobei die meisten Kabelverbindungen für einen Mikrofon-Eingang unterhalb des Tisches verlaufen. Das Hub für Mikrofon-Eingänge ist ausgestattet mit 3 Buchsen, die sich mit unterschiedlichen Mikrofon-Eingängen oder anderen Hubs für Mikrofon-Eingänge verbinden lassen.
4. TV-Halterung: Funktioniert mit einer Halterung, entweder mit einer Kamera-Halterung oder einer Lautsprecher-Halterung. Die TV-Halterung lässt sich paarweise verwenden zum Anbringen von Kamera und Lautsprecher oberhalb und unterhalb des TV-Bildschirms.

WEITERE INFORMATIONEN

Weiterführende Informationen zu MeetUp wie zum Beispiel:

• FAQs - Häufig gestellte Fragen
• Software zum Aktivieren von Funktionen in unterschiedlichen Apps
• Bestellen von Ersatzteilen und mehr auf www.logitech.com/support/Rally

GERÄT

TISCH-HUB

KAMERA-EINSTELLUNGSPROGRAMM

VIDEOANRUF STARTEN

PROGRAMM FÜR KAMERAEINSTELLUNGEN

KAMERA-EINSTELLUNGS-APP

KAMERA-EINSTELLUNGEN ANWENDEN

KAMERA-EINSTELLUNGS-APP

KAMERA-EINSTELLUNGS-APP

Verwenden Sie dieses Programm, um Schwenken, Neigen, Zoomen, Fokussieren und die Bildqualität (z. B. Helligkeit und Kontrast) der Kamera vom Computer aus zu steuern. Die Software kann unter www.logitech.com/support/Rally heruntergeladen werden.

RALLY-ERWEITERUNGEN

Es ist weiteres Zubehör erhältlich, das die Installation erleichtert und die Verwendung von RALLY in größeren Räumen ermöglicht.

1. Rally-Montagesatz: Halterungen für die Montage des Tischmoduls, des Bildschirmmoduls, der Kamera und des Lautsprechers.
2. Zusätzliche Mikrofonmodule: RALLY kann bis zu 7 Mikrofonmodule unterstützen, wodurch eine hohe Flexibilität bei Raumgröße und Konfiguration erreicht wird.
3. Mikrofonmodul: Wird verwendet, um Mikrofonrichtungen zu verzweigen und den Großteil der Verkabelung des Mikrofonmoduls unter dem Tisch zu verlegen. Das Mikrofonmodul verfügt über 3 Buchsen, die an eine Kombination von Mikrofonmodulen oder andere Schaltungen mit Mikrofonmodulen angeschlossen werden können.
4. TV-Halterung: Funktioniert mit der Halterung für die Montage von Kamera und Lautsprecher. Die TV-Halterung kann paarweise mit der Kamera- und Lautsprecherhalterung über und unter dem Fernseher verwendet werden.

WEITERE INFORMATIONEN

Weitere Informationen zum MeetUp-Gerät, einschließlich:

- Häufig gestellte Fragen - Software zur Aktivierung von Funktionen in verschiedenen Anwendungen - Informationen zur Bestellung von Ersatzteilen und weitere Informationen finden Sie unter

www.logitech.com/support/Rally

WAS IST WAS

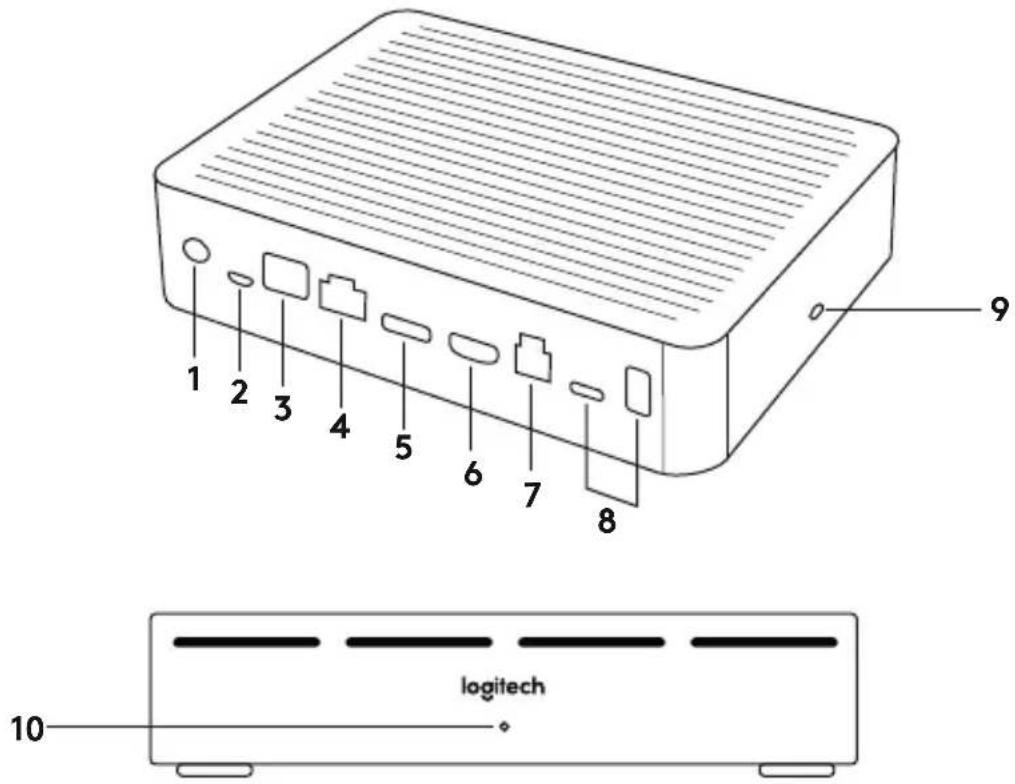

TISCH-HUB

1. Stromversorgung
2. Gehäuse mit Mikrofon
3. Zukünftige Erweiterung
4. Anschluss für Display-Hub
5. HDMI-1-Eingang
6. HDMI-2-Eingang
7. USB-Anschluss für Computer aus dem Besprechungsraum
8. Zukünftige Erweiterung
9. Sicherheitsöffnung
10. LED-Stromanzeige

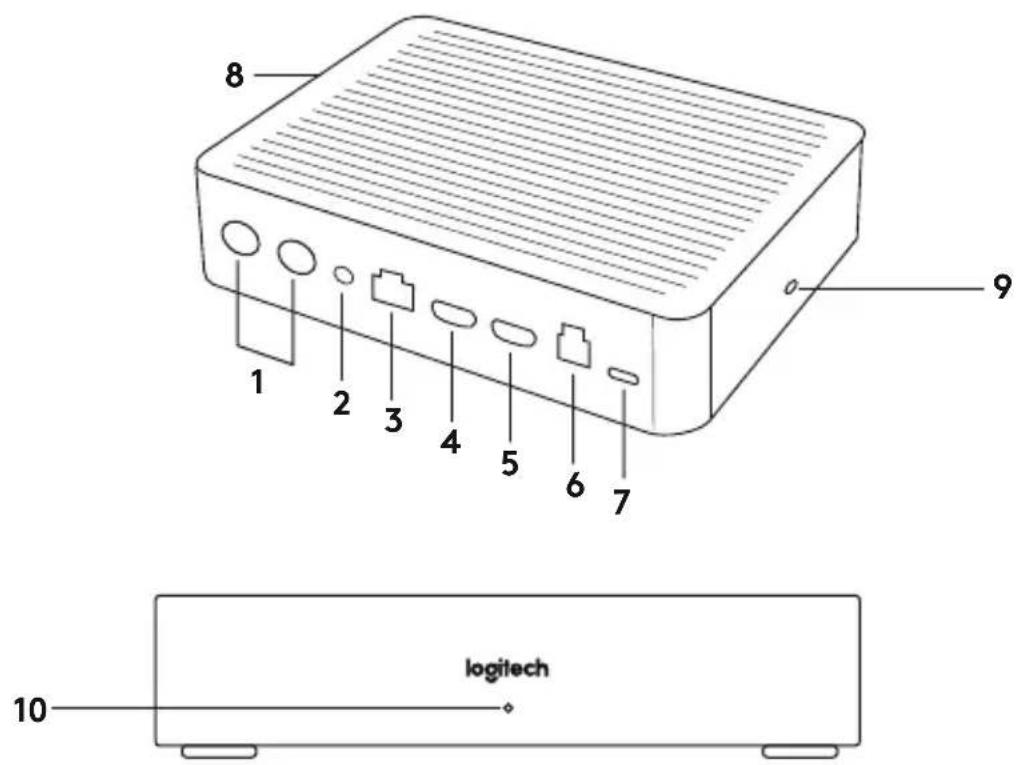

DISPLAY-HUB

1. Lautsprecher
2. Stromversorgung
3. Anschluss für Tisch-Hub
4. HDMI 1 Ausgang
5. HDMI 2 Ausgang
6. USB-Anschluss für Computer aus dem Besprechungsraum
7. Kamera
8. Sicherheitsöffnung
9. Kopplung der Fernbedienung
10. LED-Stromanzeige

KAMERA

KAMERA-EINSTELLUNGS-APP

Verwenden Sie dieses Programm, um von Ihrem Computer aus die horizontale Schwenkung, die vertikale Neigung, den Zoom, den Fokus und die Bildqualität (wie Helligkeit und Kontrast) der Kamera zu steuern. Die Software kann von der Website www.logitech.com/support/Rally heruntergeladen werden.

AKTUALISIERUNG DES RALLY-GERÄTS

Es gibt einige optionale Zubehörteile, die die Installation erleichtern und es ermöglichen, RALLY in größeren Räumen zu verwenden:

1. Rally-Montagesatz: Montagehalterungen für die Tisch-Hub-Einheit, die Display-Hub-Einheit, die Kamera und die Lautsprecher.
2. Zusätzliche Mikrofon-Hubs: RALLY kann bis zu 7 Mikrofon-Hubs unterstützen, was eine große Flexibilität in Bezug auf Raumgröße und Konfiguration ermöglicht.
3. Mikrofon-Hub: Wird verwendet, um die Mikrofonverkabelung zu verzweigen und einen größeren Teil der Mikrofon-Hub-Kabel unter dem Tisch zu verlegen. Der Mikrofon-Hub verfügt über 3 Anschlüsse, die mit einer Kombination aus Mikrofon-Hubs oder anderen Mikrofon-Hubs verbunden werden können.
4. TV-Ständer: Funktioniert mit der Kamera- oder Lautsprecher-Montagehalterung. Der TV-Ständer kann paarweise verwendet werden, um Kamera und Lautsprecher über und unter dem Fernseher zu montieren.

WEITERE INFORMATIONEN

Weitere Informationen zur MeetUp-Kamera, einschließlich:

- Häufig gestellte Fragen - Software zur Aktivierung von Funktionen in verschiedenen Anwendungen - Bestellmöglichkeit für Ersatzteile und mehr finden Sie unter

www.logitech.com/support/Rally
