Rally - System wideokonferencji LOGITECH - Bezpłatna instrukcja obsługi

Typ produktu	System do wideokonferencji
Marka	Logitech
Model	Rally
Wymiary (kamera)	152 mm x 152 mm x 163 mm
Waga (kamera)	1.25 kg
Zasilanie	AC 100-240V, 50/60 Hz, 1.5A
Rozdzielczość wideo	Do 4K przy 30 fps
Pole widzenia	90° po przekątnej
Audio	Zaawansowany układ mikrofonów z formowaniem wiązki, głośniki pełnodupleksowe
Łączność	USB-C, HDMI, Ethernet, Bluetooth, Wi-Fi
Opcje montażu	Stojak stołowy, montaż ścienny, montaż na statywie (gwint 1/4-20)
Akcesoria w zestawie	Kamera, hub stołowy, pilot, kable, zasilacz
Instrukcja czyszczenia	Przetrzeć miękką, suchą szmatką. Unikać płynów i materiałów ściernych.
Środki ostrożności	Nie blokować otworów wentylacyjnych; używać wyłącznie zatwierdzonego zasilacza; unikać narażenia na ekstremalne temperatury.
Dostępność części zamiennych	Zastępcze kable, mocowania i zasilacze dostępne w pomocy technicznej Logitech.
Możliwość naprawy	Ograniczona liczba części wymienialnych przez użytkownika; profesjonalny serwis dla komponentów wewnętrznych.
Gwarancja	2 lata od daty zakupu

Często zadawane pytania - Rally LOGITECH

Jak skonfigurować system Logitech Rally?

Połącz kamerę i hub stołowy za pomocą dostarczonych kabli, a następnie podłącz hub do komputera przez USB-C lub USB-A. Zainstaluj oprogramowanie Logitech Sync do aktualizacji i konfiguracji.

Czy mogę zamontować kamerę Rally na ścianie?

Tak, kamera Rally ma wbudowany gwint 1/4-20 do montażu na statywie oraz adapter VESA (sprzedawany osobno) do montażu ściennego.

Jaka jest maksymalna liczba mikrofonów, które można podłączyć?

System Rally obsługuje do 7 zestawów mikrofonowych przy użyciu opcjonalnego miksera/rozgałęźnika.

Jak zaktualizować oprogramowanie sprzętowe (firmware) w moim Rally?

Użyj aplikacji Logitech Sync (dostępnej na Windows i macOS), aby sprawdzić i zainstalować aktualizacje oprogramowania sprzętowego. Upewnij się, że urządzenie jest podłączone przez USB.

Czy Rally jest kompatybilny z Zoom, Teams i innym oprogramowaniem?

Tak, Rally działa jako standardowe urządzenie USB i jest certyfikowany dla Zoom, Microsoft Teams oraz kompatybilny z większością głównych platform do konferencji.

Jaki jest zalecany rozmiar pomieszczenia dla Rally?

Rally jest zaprojektowany do średnich i dużych pomieszczeń (do 10x15 metrów) dzięki kamerze 4K i potężnemu układowi głośników/mikrofonów.

Jak wyczyścić soczewkę kamery?

Użyj ściereczki do czyszczenia soczewek (mikrofibry), aby delikatnie przetrzeć soczewkę. Nie używaj żadnych płynnych środków czyszczących ani materiałów ściernych.

Czy mogę używać Rally bez huba stołowego?

Nie, hub stołowy jest wymagany do zasilania i połączenia danych. Kamera łączy się z hubem, a hub łączy się z laptopem.

Co zrobić, jeśli nie ma dźwięku?

Sprawdź, czy hub stołowy jest włączony, wszystkie kable są bezpiecznie podłączone, a wyjście audio jest wybrane w oprogramowaniu do konferencji. Spróbuj ponownie uruchomić system.

Gdzie mogę znaleźć części zamienne do Rally?

Skontaktuj się z pomocą techniczną Logitech lub odwiedź oficjalną stronę części zamiennych Logitech. Dostępne są powszechne części, takie jak kable, mocowania i zasilacze.

INSTRUKCJA OBSŁUGI Rally LOGITECH

1. Zasilanie
2. Panel mikrofonowy
3. Dalsze rozszerzenie
4. Złącze koncentratora wyświetlacza
5. Wejście HDMI 1

6. Wejście HDMI 2

7. Port USB komputera w sali spotkań

8. Dalsze rozszerzenie
9. Gniazdo zabezpieczeń
10. Dioda LED zasilania

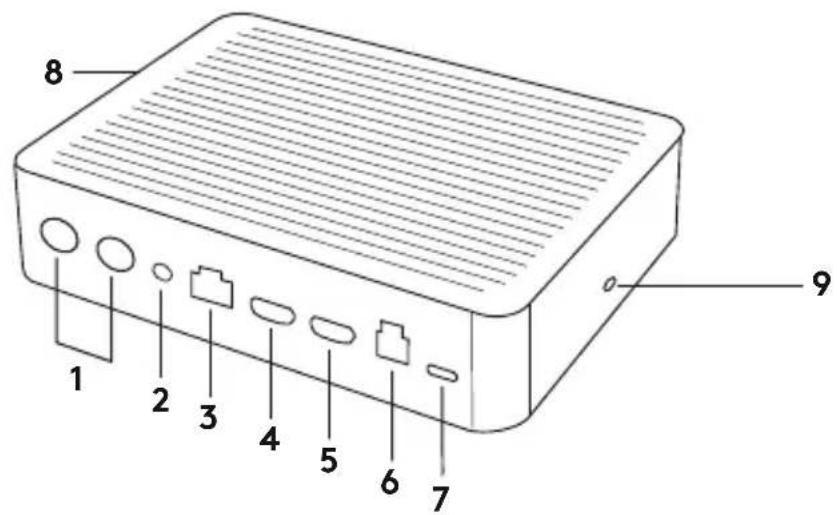

KONCENTRATOR WYŚWIETLACZA

1. Głośnik
2. Zasilanie
3. Połączenie z koncentratorem stołowym
4. Wyjście HDMI 1

5. Wyjście HDMI 2

6. Port USB komputera w sali spotkań

7. Kamera
8. Gniazdo zabezpieczeń
9. Parowanie pilota
10. Dioda LED zasilania

KAMERA

1. Przycisk parowania pilota
2. USB

3. Dioda LED stanu

4. Gniazdo zabezpieczeń

5. MIPI
6. Gwint do montażu na statywie
7. Gniazdo rozszerzeń

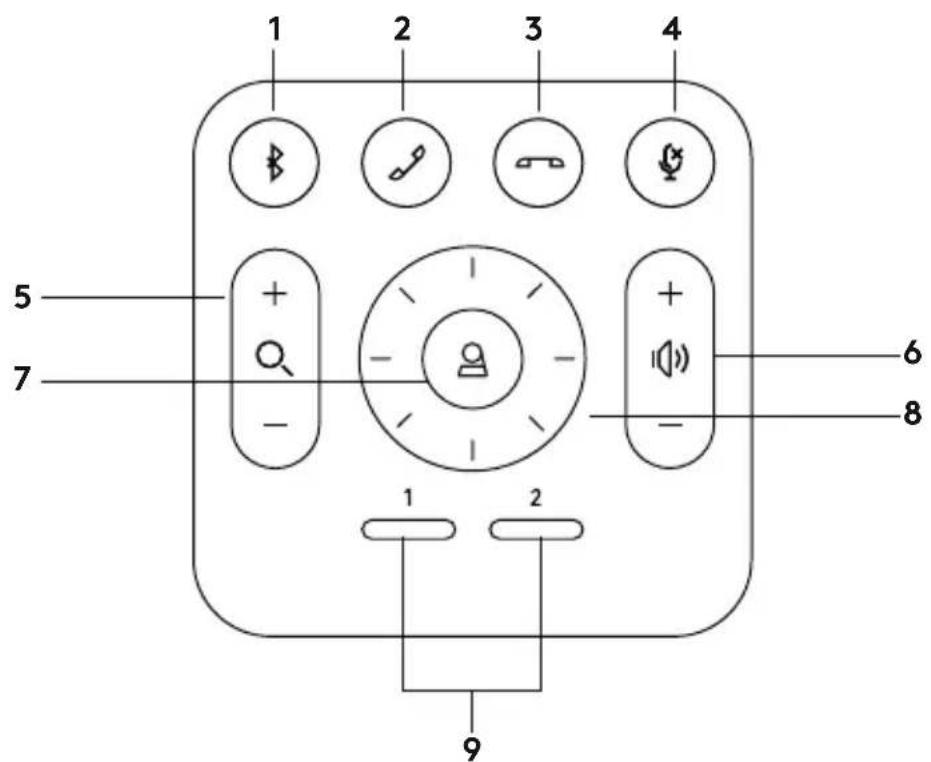

PILOT

1. Parowanie Bluetooth
2. Odbieranie potączenia
3. Kończenie potączenia
4. Wyciszanie mikrofonu

5. Powiększanie/pomniejszanie

6. Zwiększanie/zmniejszanie głośności

7. Pozycja początkowa
8. Przesuwanie/przechylanie kamery
9. Ustawienia wstępne kamery

Po zakończeniu instalacji można sprawdzić system za pomocą aplikacji diagnostycznej, dostępnej w witrynie Logitech.com/support/Rally.

USTAWIANIE RALLY JAKO URZĄDZENIA DOMYŚLNEGO

Upewnij się, że urządzenie RALLY wybrano jako kamerę, głośnik i mikrofon w aplikacjach do obsługi wideokonferencji. Odpowiednie instrukcje można znaleźć w dokumentacji aplikacji.

ROZPOCZYNANIE POŁĄCZENIA WIDEO

Po zainstalowaniu urządzenia RALLY i ustawieniu go jako domyślnego urządzenia w aplikacji do obsługi wideokonferencji wystarczy uruchomić aplikację w normalny sposób, aby korzystać z ulepszonego obrazu i dźwięku.

PAROWANIE RALLY Z URZĄDZENIEM BLUETOOTH

Po sparowaniu z urządzeniem Bluetooth urządzenia RALLY można używać do połączeń głosowych. Aby sparować urządzenie Bluetooth z urządzeniem RALLY, wykonaj te proste czynności:

1. Naciśnij przycisk Bluetooth na pilocie i przytrzymaj go do chwili, gdy na kamerze i mikrofonach zacznie migać niebieski wskaźnik.
2. Wprowadź urządzenie mobilne w tryb parowania Bluetooth i wybierz urządzenie „Logitech Rally”.
3. Teraz można używać urządzenia RALLY do obsługi połączeń głosowych.

PAROWANIE PILOTA Z URZĄDZENIEM RALLY

Urządzenie RALLY i pilot są fabrycznie sparowane. Z urządzeniem RALLY można sparować maksymalnie 5 pilotów, aby sterowanie systemem w większych pomieszczeniach było łatwiejsze. Jeśli konieczne będzie sparowanie pilota z kamerą, na przykład przy zastępowaniu zgubionego pilota, wykonaj następujące czynności:

1. Naciśnij i przytrzymaj przycisk z tyłu kamery, aż dioda LED zacznie migać na niebiesko.
2. Naciśnij i przytrzymaj przycisk Bluetooth na pilocie przez 10 sekund, aby przełączyć go do trybu parowania.
3. Po sparowaniu pilota i kamery dioda LED przestanie migać.
4. Jeśli parowanie nie powiedzie się, dioda LED będzie nadal migać. Zacznij od kroku 2 i powtórz czynności.

5. Naciśnij i przytrzymaj przycisk parowania na koncentratorze wyświetlacza, aż dioda LED zacznie migać na biało.

6. Naciśnij i przytrzymaj przycisk Bluetooth na pilocie przez 10 sekund, aby przełączyć go do trybu parowania.

7. Po sparowaniu koncentratorze wyświetlacza i kamery dioda LED przestanie migać.
8. Jeśli parowanie nie powiedzie się, dioda LED będzie nadal migać jeszcze przez 2 minuty. Zacznij od kroku 2 i powtórz czynności.

APLIKACJA USTAWIEN KAMERY

Ten program służy do sterowania przesuwaniem, pochylaniem, powiększaniem, ostrością oraz jakością obrazu (na przykład jasnością i kontrastem) kamery przy użyciu komputera. Oprogramowanie można pobrać ze strony www.logitech.com/support/Rally.

UDOSKONALANIE URZĄDZENIA RALLY

Dostępnych jest wiele opcjonalnych akcesoriów, które ułatwiają montaż i pozwalają korzystać z urządzenia RALLY w większych pomieszczeniach:

1. Zestaw montażowy Rally: wsporniki do montażu koncentratora stołowego, koncentratora wyświetlacza, kamery i głośników.
2. Dodatkowe panele mikrofonowe: RALLY obsługuje do 7 paneli mikrofonowych, dzięki czemu nadaje się do pomieszczeń o zróżnicowanej wielkości i konfiguracji.

3. Koncentrator paneli mikrofonowych: służy do rozwidlenia okablowania mikrofonów i poprowadzenia większości kabli paneli mikrofonowych pod stołem. Koncentrator paneli mikrofonowych jest wyposażony w 3 złącza, które można podłączyć z panelami mikrofonowymi lub innymi koncentratorami paneli mikrofonowych.

4. Uchwyt do montażu na telewizorze: można go użyć ze wspornikami do montażu kamery lub głośników. Uchwytów do montażu na telewizorze można używać w parach, aby zamontować kamerę i głośnik nad i pod telewizorem.

WIĘCEJ INFORMACJI

Dodatkowe informacje dotyczące kamery MeetUp, w tym:

• często zadawane pytania,
  -oprogramowanieumożliwiające włączanie funkcji w różnych aplikacjach,
• sposób zamawiania części zamiennych i nie tylko można znaleźć pod adresem
  www.logitech.com/support/Rally
