Rally - Videoconferentiesysteem LOGITECH - Gratis gebruiksaanwijzing en handleiding

Type product	Videoconferentiesysteem
Merk	Logitech
Model	Rally
Afmetingen (camera)	152 mm x 152 mm x 163 mm
Gewicht (camera)	1.25 kg
Voeding	AC 100-240V, 50/60 Hz, 1.5A
Videoresolutie	Tot 4K bij 30 fps
Gezichtsveld	90° diagonaal
Audio	Geavanceerde beamforming microfoonarray, full-duplex luidsprekers
Connectiviteit	USB-C, HDMI, Ethernet, Bluetooth, Wi-Fi
Montagemogelijkheden	Tafelstandaard, wandmontage, statiefmontage (1/4-20 draad)
Inbegrepen accessoires	Camera, tafelhub, afstandsbediening, kabels, voeding
Reinigingsinstructies	Afnemen met een zachte, droge doek. Vermijd vloeistoffen en schurende materialen.
Veiligheidsmaatregelen	Blokkeer geen ventilatieopeningen; gebruik alleen goedgekeurde voedingsadapter; vermijd blootstelling aan extreme temperaturen.
Beschikbaarheid reservedelen	Vervangingskabels, montagesets en voedingen verkrijgbaar via Logitech ondersteuning.
Repareerbaarheid	Beperkte door gebruiker vervangbare onderdelen; professionele service voor interne componenten.
Garantie	2 jaar vanaf aankoopdatum

Veelgestelde vragen - Rally LOGITECH

Hoe stel ik het Logitech Rally-systeem in?

Sluit de camera en tafelhub aan met de meegeleverde kabels en sluit de hub aan op uw computer via USB-C of USB-A. Installeer de Logitech Sync-software voor updates en configuratie.

Kan ik de Rally-camera aan de muur bevestigen?

Ja, de Rally-camera heeft een ingebouwde 1/4-20 draad voor statiefmontage en een VESA-montageadapter (apart verkrijgbaar) voor wandmontage.

Wat is het maximale aantal microfoons dat ik kan aansluiten?

Het Rally-systeem ondersteunt tot 7 microfoonpods bij gebruik van de optionele mixer/splitter.

Hoe werk ik de firmware van mijn Rally bij?

Gebruik de Logitech Sync-applicatie (beschikbaar voor Windows en macOS) om firmware-updates te controleren en te installeren. Zorg ervoor dat het apparaat via USB is aangesloten.

Is de Rally compatibel met Zoom, Teams en andere software?

Ja, de Rally werkt als een standaard USB-apparaat en is gecertificeerd voor Zoom, Microsoft Teams en compatibel met de meeste grote conferentieplatformen.

Wat is de aanbevolen ruimtegrootte voor de Rally?

De Rally is ontworpen voor middelgrote tot grote ruimtes (tot 10x15 meter) met zijn 4K-camera en krachtige luidspreker/microfoonarray.

Hoe reinig ik de cameralens?

Gebruik een lensreinigingsdoekje (microvezel) om de lens voorzichtig af te vegen. Gebruik geen vloeibare reinigingsmiddelen of schurende materialen.

Kan ik de Rally zonder de tafelhub gebruiken?

Nee, de tafelhub is vereist voor stroom- en gegevensconnectiviteit. De camera wordt aangesloten op de hub en de hub op uw laptop.

Wat moet ik doen als er geen geluid is?

Controleer of de tafelhub is ingeschakeld, alle kabels goed zijn aangesloten en de audio-uitgang is geselecteerd in uw conferentiesoftware. Probeer het systeem opnieuw op te starten.

Waar kan ik reservedelen voor de Rally vinden?

Neem contact op met Logitech-ondersteuning of bezoek de officiële Logitech-reservedelenwebsite. Veelvoorkomende onderdelen zoals kabels, montagesets en voedingen zijn verkrijgbaar.

GEBRUIKSAANWIJZING Rally LOGITECH

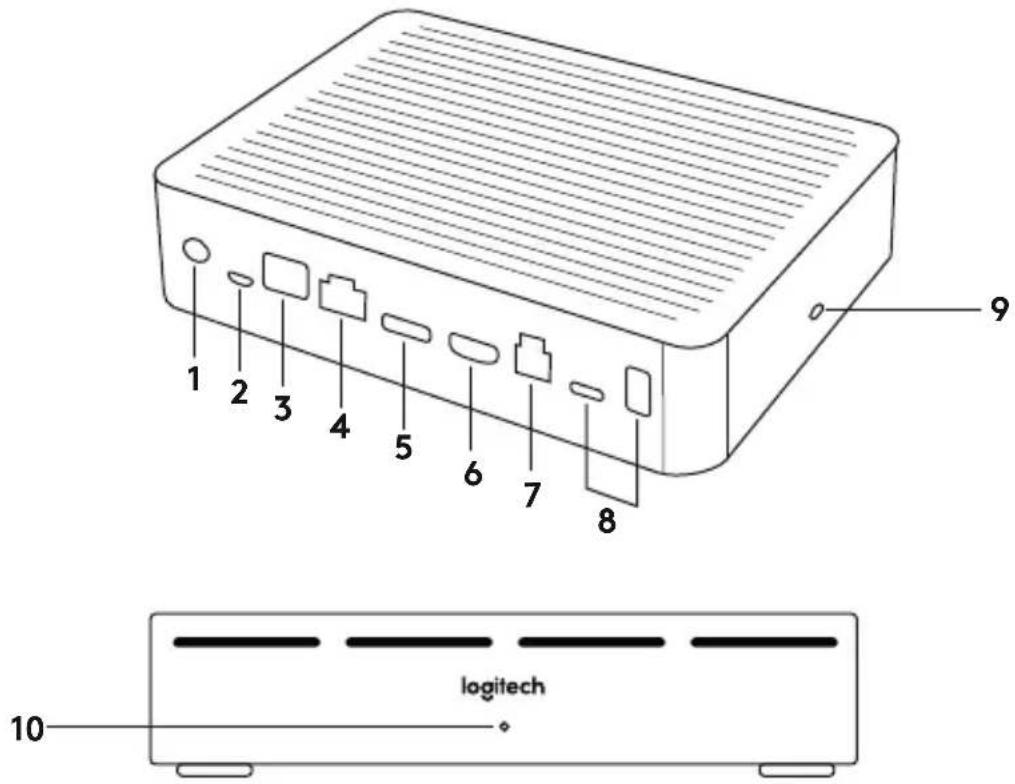

1. Aan/uit
2. Microfoonpod
3. Toekomstige uitbreiding
4. Verbinding met displayhub
5. HDMI 1 In

6. HDMI 2 In

7. USB-aansluiting voor vergaderruimtecomputer

8. Toekomstige uitbreiding
9. Beveiligingssleuf
10. Aan/uit-led

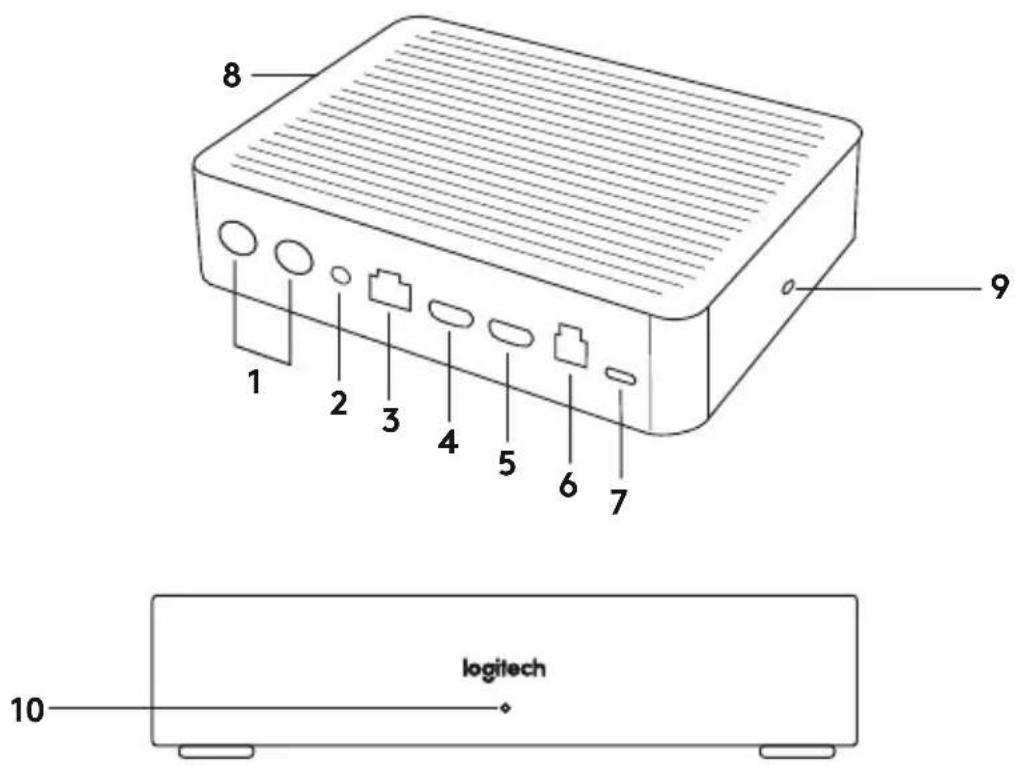

DISPLAYHUB

1. Speaker
2. Aan/uit
3. Verbinding met tafelhub
4. HDML 1 Uit

5. HDML 2 Uit

6. USB-aansluiting voor vergaderruimtecomputer

7. Camera
8. Beveiligingssleuf
9. Afstandsbediening koppelen
10. Aan/uit-led

CAMERA

1. Knop Afstandsbediening koppelen
2. USB

3. Led-status

4. Beveiligingssleuf

5. MIPI
6. Statiefschroefdraad
7. Uitbreidingssleuf

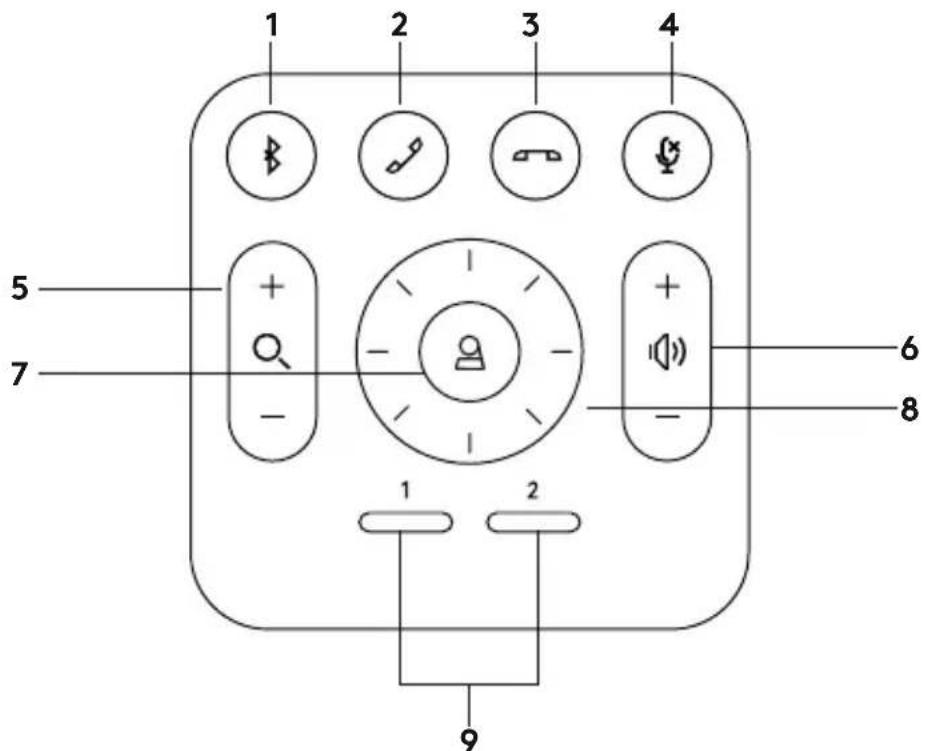

AFSTANDSBEDIENING

1. Koppelen via Bluetooth
2. Gesprek beantwoorden
3. Gesprek beëindigen
4. Microfoon dempen

5. In-/uitzoomen

6. Volume omhoog/omlaag

7. Home
8. Camera pannen/kantelen
9. Voorinstellingen van camera

Nadat de installatie is voltooid, kan het systeem worden gecontroleerd door de diagnosetoepassing uit te voeren die beschikbaar is op Logitech.com/support/Rally.

Zorg dat R ALLY in uw videovergadertoepassing is geselecteerd als camera, speaker en microfoon. Raadpleeg de documentatie bij de toepassing voor verdere instructies.

EEN VIDEOGESPREK STARTEN

Nadat u RALLY heeft geïnstalleerd en ervoor heeft gezorgd dat het in uw videovergadertoepassing als standaardapparaat is ingesteld, kunt u de toepassing normaal opstarten en genieten van verbeterde audio en video.

RALLY AAN EEN BLUETOOTH- APPARAAT KOPPELEN

U kunt RALLY voor audiogesprekken gebruiken wanneer het aan een Bluetooth-apparaat is gekoppeld. Volg deze simpele stappen om uw Bluetooth-apparaat aan RALLY te koppelen:

1. Houd de Bluetooth-knop op de afstandsbediening ingedrukt tot er op de camera en microfoons een blauw lampje knippert.
2. Zet uw mobiele apparaat in Bluetooth-koppelingsmodus en selecteer 'Logitech Rally'.
3. U kunt RALLY nu voor audiogesprekken gebruiken.

EEN AFSTANDSBEDIENING AAN RALLY KOPPELEN

RALLY en afstandsbediening zijn standaard gekoppeld. U kunt 5 afstandsbedieningen koppelen met RALLY om bediening van het systeem in grotere ruimtes te vereenvoudigen. Als u echter een afstandsbediening met de camera moet koppelen (bijvoorbeeld bij vervanging van een verloren afstandsbediening), doet u het volgende:

1. Houd de knop aan de achterkant van de camera ingedrukt tot het led-lampje blauw knippert.
2. Houd de Bluetooth-knop op de afstandsbediening 10 seconden ingedrukt om het apparaat in koppelingsmodus te zetten.
3. Als de afstandsbediening en camera zijn gekoppeld, stopt het led-lampje met knipperen.
4. Als de koppeling mislukt, blijft het ledlampje knipperen. Begin vanaf stap 2 en herhaal.

5. Houd de koppelingsknop op de displayhub ingedrukt tot het ledlampje wit knippert.

6. Houd de Bluetooth-knop op de afstandsbediening 10 seconden ingedrukt om het apparaat in koppelingsmodus te zetten.

7. Als de displayhub en camera zijn gekoppeld, stopt het led-lampje met knipperen.
8. Als de koppeling mislukt, blijven de led-lampjes 2 minuten knipperen. Herhaal de procedure vanaf stap 2.

TOEPASSING VOOR CAMERA- INSTELLINGEN

Gebruik dit programma om pannen, kantelen, zoomen, scherpstellen en beeldkwaliteit (helderheid en contrast) vanaf uw computer aan te passen. U kunt de software downloaden van www.logitech.com/support/Rally.

RALLY UITBREIDEN

Er zijn verschillende optionele accessoires die de installatie vergemakkelijken en het mogelijk maken om RALLY in grotere ruimtes te gebruiken:

1. Rally-montagekit: Montagebeugels voor de tafelhub, displayhub, camera en speakers.
2. Extra microfoonpods: RALLY ondersteunt tot 7 microfoonpods, wat grote flexibiliteit biedt in omvang en configuratie van de ruimte.
3. Hub voor microfoonpods: Wordt gebruikt om de microfoonroutering te splitsen. De meeste kabels van de microfoonpods lopen onder de tafel. De hub voor microfoonpods heeft 3 aansluitpunten die kunnen worden verbonden met een combinatie van microfoonpods en andere hubs voor microfoonpods.
4. Tv-bevestiging: Werkt met een montagebeugel van de camera of speaker. De tv-bevestiging kan in paren worden gebruikt om de camera en speaker boven en onder de tv te monteren.

Meer informatie over MeetUp, zoals:

-Veelgesteldevragen
- Software om functies in verschillende toepassingen in te schakelen
- Het bestellen van vervangende onderdelen en meer, vindt u op
www.logitech.com/support/Rally
