MANUAL DE UTILIZADOR DW702 DEWALT

Escolheu uma ferramenta eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais.

Dados técnicos

	DW702 DW703
Voltagem V 230 230
Potência absorvida Watts 1.600 1.600
Diâmetro da lâmina mm 250 250
Furo da lâmina mm 30 30
Velocidade max. da serra min	-1	5.000 5.000
Capacidade max. de corte transversal 90° mm 162 162
Capac. max. de corte em esquadria 45° mm 114 114
Profund. max. de corte 90° mm 90 90
Profund. max. de corte em bisel 45° mm - 58
Corte em esquadria (posições max.)	esq. 50°	50°
	dir. 50°	50°
Corte em bisel (posições max.)	esq. - 48°
	dir. - 3°
Esquadria 0°
Largura adquirida em altura max. 89 mm mm 95 95
Altura adquirida em largura max. 162 mm	mm 41 41
Esquadria 45°
Largura adquirida em altura max. 89 mm mm 67 67
Altura adquirida em largura max. 114 mm	mm 41 41
Inclinação de 45°
Largura adquirida em altura max. 61mm mm - 95
Altura adquirida em largura max. 161 mm	mm - 25
Esquadria em 31,62°, inclinação em 33,85°
Altura adquirida em largura max. 133 mm	mm - 20
Tempo de travagem automática da lâmina	s < 10,0	< 10,0
Peso	kg 14,8	13,8
Fusíveis
Ferramentas de 230 V	10 Ampéres

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.

Indica tensão eléctrica.

Declaração CE de conformidade

DW702/DW703

A De-WALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.

		DW702	DW703
L_pa (pressão sonora)	dB(A)*	88,8	88,8
L_ua (potência sonora)	dB(A)	101,7	101,7
Valor médio quadrático ponderado em frequência de aceleração	m/s2	< 2,5 m/s2	< 2,5 m/s2

* junto ao ouvido do operador

D-65510, Idstein, Alemanha

TÜV Rheinland

Instruções de segurança

Quando usar ferramentas eléctricas fixas observe as regras de segurança aplicáveis no seu país para reduzir o risco de incêndio, choque eléctrico e acidentes pessoais.

Leia todo o manual atentamente antes de utilizar a ferramenta. Guarde este manual para futura referência.

Considerações gerais

1 Mantenha a área de trabalho arrumada
Mesas e áreas de trabalho desarrumadas podem provocar acidentes.

2 Guide do ambiente da área de trabalho

Não exponha a ferramenta à chuva Não utilize a ferramenta em situações em que haja humidade ou água. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis.

3 Mantenha as crianças afastadas

Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força.

4 Vista-se de maneira apropriada

Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel. Cubra o cabelo se tiver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes.

5 Protecção pessoal

Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use protectores de ouvidos sempre que o nível de ruído pareça desconfortável, por exemplo caso o volume sonoro citado neste manual ultrapasse 85 dB(A).

Evite contacto corporal com superfícies aterradas, como por exemplo canos, radiadores, fogões e refrigeradores. Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI).

7 Verifique a sua posição

Mantenha-se sempre bem posicionado e em equilíbrio.

8 Esteja atento

Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado.

9 Imobilize a peça a ser trabalhada

Use um sargento ou mordente para segurar a peça. É mais seguro e permite manter as duas mãos livres para trabalhar.

10 Conecte o equipamento de extracção de pó

Caso sejam fornecidos dispositivos para a extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados.

Verifique sempre se as chaves de ajuste e chaves inglesas foram retiradas da ferramenta antes de utilizá-la.

12 Cabos de extensão

Antes de iniciar o uso, verifique o estado do cabo de extensão e substitua-o se estiver danificado. Quando usar a ferramenta ao ar livre, utilize somente cabos de extensão apropriados para tal e correctamente rotulados.

13 Use a ferramenta apropriada

Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta.

Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento.

14 Verifique se há peças danificadas

Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá-la. Providencie para que um técnico autorizado DeWALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta.

15 Desconecte a ferramenta

Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Desconecte a ferramenta quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção.

16 Evite o accionamento involuntário

Certifique-se de que a ferramenta esteja desligada antes de conectá-la.

17 Não force o cabo eléctrico

Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

18 Guarde as ferramentas que não estiverem em uso

Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças.

19 Cuide das suas ferramentas com atenção

Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa.

20 Reparos

Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado DeWALT conserte sua ferramenta. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores.

Regras de segurança adicionais para serras de esquadria

21 Actuação do resguardo

O resguardo da sua serra subirá automaticamente ao abaixo o braço; ele descerá à volta da lâmina, quando o braço for levantado.

O resguardo pode ser levantado com a mão, quando se instala ou se retira a lâmina da serra ou para inspecção da serra. Nunca levante o resguardo com a mão sem que a serra esteja parada.

22 Poeiras e aparas

A parte da frente do resguardo tem postigos para visibilidade durante o corte. Embora os postigos reduzam imensamente as aparas projectadas, são eles aberturas no resguardo e, ao olhar através dos postigos, deve-se usar sempre óculos de segurança.

23 Lâminas

Certifique-se de que a serra roda na direcção correcta. Mantenha a lâmina afiada. Não use lâminas com diâmetro maior ou menor do que o recomendado. Para serras de medida correcta, referimos aos dados técnicos.

24 Resguardos da serra

Nunca use a serra sem os resguardos no seu lugar.

25 Tenha cuidado com as mãos

Não ponha as mãos na trajectória da serra. Nunca as ponha na proximidade da lâmina da serra, quando a serra estiver ligada à corrente eléctrica.

26 Parar o motor

Levante a lâmina da serra do corte na peça a trabalhar antes de soltar o interruptor. Nunca tente parar a máquina encostando uma ferramenta ou coisa parecida contra a lâmina da serra para bloqueá-la. Nunca meta qualquer objecto contra o ventilador para manter o eixo da serra parado.

27 Manutenção da lâmina da serra e dos aneis do eixo

Certifique-se de que a lâmina da serra e os flanges do eixo estão limpos nas superfícies de contacto e use as chaves fornecidas para apertar.

Temperatura ambiente

Utilize o equipamento apenas a temperaturas ambientes entre 5 °C e 40 °C.

Segurança eléctrica

O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.

A sua ferramenta DeWALT tem duplo isolamento em conformidade com o estipulado na norma EN 61029, não sendo, por isso, necessária uma ligação à terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensões

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos).

A dimensão mínima do condutor é 1,5 mm².

No caso de se usar uma bobina, desenrole o cabo todo.

Quedas de voltagem

Correntes de entrada causam quedas de voltagem de curta duração. Em condições de alimentação de energia desfavoráveis, outros equipamentos podem ser afectados.

Caso a impedância da alimentação de energia seja inferior a 0,25 Ω, é improvável a ocorrência de distúrbios.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Serra de esquadria montada

1 Chave para fixar a lâmina

1 Lâmina, ATB (DW703)

1 Manual de instruções

1 Vista dos componentes destacados

- Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

- Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A1 - A6)

A1

1 Punho

2 Resguardo inferior móvel

3 Paralela

4 Botão do engate para o corte em esquadria

5 Trinco do corte em esquadria

6 Escala do ângulo de corte em esquadria

7 Paralela

8 Orifícios para montagem

9 Asa de transporte

10 Alavanca de desengate da cabeça

12 Escala de corte em bisel

13 Orifício do fecho

14 Chave para fixar a lâmina

15 Botão de travamento do veio

16 Interruptor

17 Manípulo do grampo de inclinação

18 Pino de fixação da cabeça

A2

20 Bocal da serradura

21 Bloqueio de posição do ângulo

22 Entalhe para as mãos

23 Botão de fixação do apoio superior no lado esquerdo da paralela

24 Resguardo superior

25 Caixa do motor

26 Bloqueio de ajuste da posição de inclinação

27 Chapa da ranhura

28 Bloqueio de ajuste da posição vertical

A3

29 Extensão do suporte

A4

30 Batente de corte para pequenas peças

A5

31 Torno de fixação

A6

32 Saco para a serradura

Montagem

Antes da montagem de acessórios tire sempre a ficha da tomada.

Como retirar a embalagem (fig. B)

- Retire a serra cuidadosamente da embalagem servindo-se da asa de pega (9).

- Carregue no manípulo (1) e puxe a cavilha de segurança (18), como indicado.

- Alivie cuidadosamente a pressão descendente e deixe subir o braço até à sua altura total.

Montagem na bancada (fig. C)

- Os furos (8) já estão feitos nos quatro pés para facilitar a montagem na bancada. Há dois furos de medidas diferentes para diferentes medidas de parafusos. Use qualquer um dos furos; não é necessário usar ambos. Monte sempre a sua serra firmemente para evitar deslocação. Para aumentar a portabilidade, a máquina pode ser montada numa prancha de madeira de 12.5 mm ou mais, a qual depois pode ser fixada com grampos na sua bancada ou ser levada para outro sítio de trabalho e lá ser fixada com grampos.

- Se montar a sua serra numa prancha de madeira, certifique-se de que os parafusos de montagem não sobressaiem debaixo da madeira. A prancha deve estar bem encostada ao suporte. Quando a fixação da serra deve ser feita em superfície de trabalho, ponha os grampos só nos sítios onde estão os furos para os parafusos. A fixação com grampos em outros sítios pode influir um bom funcionamento da serra.

- Para evitar imprecisão, certifique-se de que a superfície de montagem não está empenada ou de outra maneira irregular. Se a serra baloiçar sobre a superfície, coloque uma peça fina de material debaixo de um pé da serra, até que a serra esteja firme sobra a superfície de montagem.

Montagem da lâmina da serra (fig. D1 - D5)

- Aperte a alavanca de desengate da cabeça (10) para soltar a o resguardo inferior (2), depois levante o resguardo inferior o mais possível.

- Desenrosque o parafuso (33) da braçadeira do resguardo o suficiente para possibilitar que a peça angular (34) passe entre a cabeça do parafuso e o resguardo. Isto permitirá que a braçadeira do resguardo (35) possa ser levantada suficientemente para permitir o acesso ao parafuso (36) de fixação da lâmina da serra.

- Com o resguardo inferior na posição elevada através do parafuso da braçadeira do resguardo (33), aperte o botão (15) de fixação do eixo, com uma mão, e use a chave (14) para a lâmina da serra, junto fornecida, na outra mão para soltar o parafuso de rosca esquerda (36), rodando-o no sentido dos ponteiros do relógio.

Para usar o botão de travamento do veio, aperte o botão, como indicado, e rode o veio com a mão até sentir que ele se engate. Continue a apertar o botão de fixação, para impedir que o eixo se desloque.

- Retire o parafuso (36) de fixação da lâmina da serra e o flange exterior do eixo (37).

- Instale a lâmina da serra (38) no adaptador de lâminas (39) fixado directamente no flange interior do anel do eixo (40), certificando-se que os dentes na borda inferior da lâmina apontam para a parte traseira da serra (em sentido contrário ao operador).

- Torne a colocar o flange exterior (37) do eixo.

- Aperte o parafuso de fixação (36) da lâmina da serra, rodando-o em sentido contrário dos ponteiros do relógio, enquanto mantém o botão de travamento do veio engatado com a outra mão.

- Mova para baixo a braçadeira (35) do resguardo, até que a peça angular (34) esteja abaixo da cabeça do parafuso (33) da braçadeira do resguardo.

- Aperte o parafuso da braçadeira do resguardo.

Nunca solte o botão de travamento do veio, enquanto a lâmina da serra rodar. Não deixe de manter abaixo da a braçadeira do resguardo e aperte firmemente o parafuso da braçadeira do resguardo após a instalação da lâmina da serra.

Afinação

Antes da afinação, tire sempre a ficha da tomada.

A sua Serra de Esquadria foi ajustada cuidadosamente na fábrica. Se fôr necessário um reajustamento após o transporte, ou por qualquer outra razão, siga os pontos abaixo para a afinação da sua serra.

Controlo e ajuste da lâmina da serra em relação ao apoio (fig. E1 - E4)

- Solte o botão de engate do corte em esquadria (4) e prima para cima o trinco do ângulo em esquadria (5), para soltar o braço de esquadria (42).

- Oscile o braço de esquadria até que o trinco o coloque na posição de 0. Não aperte o botão de engate.

- Puxe a cabeça para baixo, até que a lâmina da serra entre no corte da serra (43).

- Ponha um esquadro (44) contra o lado direito (7) do apoio e da lâmina (38) (fig. F3).

Não toque nas pontas dos dentes da lâmina com o esquadro.

- Para ajustar, proceda da seguinte forma:

- Desenrosque os três parafusos (45) e mova o conjunto de escala/ braço do ângulo de corle em esquadria para a direita e a esquerda, até que a lâmina esteja a 90em relação ao apoio, como medido com o esquadro.

- Torne a apertar os três parafusos (45). Não preste atenção à indicação do indicador da esquadria neste ponto.

Ajuste do indicador do ângulo em esquadria (fig. E1, E2 & F)

- Solte o botão de engate para o corte em esquadria (4) e comprima o trinco de corte em esquadria (5) para soltar o braço de esquadria (42).

- Mova o braço da serra para colocar o indicador do ângulo em esquadria (46) na posição zero, como indicado na fig. F.

- Com o botão de engate solto, deixe o trinco de esquadria cair no seu lugar, ao rodar o braço de esquadria para além de zero.

- Observe o indicador (46) e a escala do ângulo de corte em esquadria (6). Caso o indicador não indique exactamente zero, desenrosque o parafuso (47), mova a moldura de plástico (48) para 0º e aperte o parafuso.

Controlo e ajuste da lâmina da serra em relação à mesa (fig. G1 - G6)

- Solte o manípulo do grampo (17).

- Carregue no braço de esquadria à direita para assegurar-se de que esteja completamente na vertical, com o bloqueio de posição do ângulo (21) localizado contra o bloqueio de ajuste de posição vertical (28). Isso feito, aperte o manípulo do grampo do ângulo em bisel.

- Puxe a cabeça para baixo, até que a lâmina da serra entre no corte da serra (43).

- Coloque um esquadro (44) sobre a mesa e para cima, contra a lâmina (38) (fig. G3).

Não toque nas pontas dos dentes da lâmina com o esquadro.

- Para ajustar, proceda da seguinte forma:

- Desaperte a porca de fixação (49) dando algumas voltas e, enquanto isso, certifique-se de que o parafuso de bloqueio (28) esteja em contacto firme com o bloqueio de posição do ângulo (19), vire o parafuso de bloqueio de ajuste da posição vertical (28) até que a lâmina esteja a 90° em relação à mesa, conforme medida realizada com o esquadro.

- Aperte firmemente a porca de fixação (49) enquanto mantém imóvel o parafuso de bloqueio (28).

- Se o indicador da inclinação (50) não indicar zero na escala de ângulos em bisel (12), solte o parafuso (51) que fixa o indicador e mova o indicador como necessário.

Ajuste do apoio (fig. H)

A parte de cima do lado esquerdo do apoio (7) pode ser ajustada para a esquerda, para que a serra possa inclinar até o total de 48° à esquerda. Para ajustar o apoio:

• Solte os botões de plástico (23) e corra o apoio para a esquerda.
• Faça uma prova, com a serra desligada e verifique se há folga.

Ajuste o apoio o mais próximo da lâmina, que seja possível na prática, para dar o máximo de apoio à peça a trabalhar, sem que interfira no movimento do braço para cima e para baixo.

- Aperte os botões seguramente.

É possível que a ranhura-guia (52) torne-se obstruída com serragem. Use uma vareta ou um jacto leve de ar comprimido para a limpar.

Controlo e ajuste do ângulo de inclinação (fig. A1, A2, I1 & I2)

- Alivie o botão de fixação (23) do apoio do lado esquerdo e corra a parte de cima do apoio do lado esquerdo, para a esquerda, tanto quanto possível.

• Solte o manípulo do grampo do ângulo em bisel (17) e mova o braço da serra para a esquerda, até que o bloqueio de posição do ângulo (21) encoste no bloqueio de ajuste da posição da inclinação (26). Esta é a posição do corte em bisel de 45°.
• Para ajustar, proceda da seguinte forma:
• Solte a porca de fixação (53) dando algumas voltas e vire o parafuso do bloqueio de ajuste da posição inclinada (26) até o indicador (54) indicar 45°? com o bloqueio da posição de ângulo (21) encostado no bloqueio de ajuste da posição inclinada.
• Aperte firmemente a porca de fixação (53) enquanto mantém imóvel o parafuso de bloqueio (26).
• Para obter um corte em bisel direito de 3° ou um corte em bisel esquerdo de 48°, os dois parafusos do bloqueio devem ser ajustados, para permitir que o braço da serra se possa movimentar convenientemente.

Modo de emprego

Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

Antes da operação:

• Instale a lâmina correcta. Não use lâminas demasiado gastos. A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.
• Não tente cortar peças excessivamente pequenas.
• Deixe a lâmina cortar livremente. Não esforce.
• Deixe o motor atingir a velocidade total antes de cortar.
• Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixos.
• Fixe bem a peça a trabalhar.
• Embora esta serra corte madeira e muitos materiais não-ferrosos, estas instruções para uso, referem-se apenas ao corte de madeira. As mesmas normas de procedimento aplicam-se para outros materiais. Não corte materiais ferrosos (ferro e aço) ou pedra com esta serra! Não use quaisquer discos abrasivos!
• Certifique-se de que utiliza o insensor. Não trabalhe com a máquina se o corte no insensor for mais largo que 10 mm.

Ligar e desligar (fig. J)

• Para ligar a ferramenta, carregue no interruptor do gatilho (16).
• Para desligar a máquina, liberte o interruptor.
• Não existe um dispositivo para fixar o interruptor, mas existe uma perfuração (13) no gatilho para meter um cadeado, e assim fixar a ferramenta desligada.

Corte vertical perpendicular à paralela (fig. A1, A2 & K)

• Alivie o botão de engate para o corte em esquadria (4) e prima o trinco (5) para cima.
• Coloque o trinco na posição 0 e aperte o botão de engate.
• Ponha a madeira a serrar contra o apoio (3 & 7).
• Agarre o manípulo de operação (1) e carregue na alavanca de desengate da trava da cabeça (10) para soltar a cabeça. Aperte o interruptor de gatilho (17) para pôr o motor a funcionar.
• Carregue na cabeça para deixar a lâmina da serra passar pela madeira e entrar na chapa de plástico com ranhura (27).
• Após a conclusão do corte, solte a chave e aguarde a lâmina da serra interromper totalmente o funcionamento antes de retornar a cabeça à sua posição de descanso superior.

Corte transversal vertical em esquadria (fig. L)

• Alivie o botão de engate para o corte em esquadria e prima o trinco para cima. Mova a cabeça para a esquerda ou para a direita para o ângulo desejado.
• O trinco do corte em esquadria irá automaticamente localizar a 10°, 15°, 22,5°, 31,62° e 45°.

Se desejar um ângulo intermédio ou de 50, mantenha a cabeça agarrada firmemente e fixe-a, apertando o botão de engate para o corte em esquadria.

- Assegure-se sempre que o botão de engate está bem fixo no seu lugar, antes de realizar o corte.

Quando efectuar um corte em esquadria na extremidade duma peça de madeira com uma parte pequena a ser cortada, posicione a madeira de forma a que o corte seja no lado da lâmina com o maior ângulo em relação ao apoio; p.e. esquadria à esquerda, corte à direita - esquadria à direita, corte à esquerda.

Cortes biselados (fig. A1, A2 & M)

Os ângulos de bisel podem ser de 3 à direita a 48 à esquerda e podem ser cortados com o braço de esquadria colocado entre zero e um ângulo máximo de 45 na posição direita ou esquerda.

- Alivie o botão de fixação (23) do apoio do lado esquerdo e corra a parte superior do apoio do lado esquerdo (7), para a esquerda, tanto quanto possível. Solte o manípulo do grampo do ângulo em bisel (17) e defina a inclinação desejada.

- Aperte o manípulo do grampo do ângulo em bisel (17) firmemente.

A regularidade de qualquer corte depende de uma quantidade de factores, p.e. o material a cortar. Quando se precisa de cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina (de 60 dentes de pastilhada) e um corte suave e uniforme produzem os resultados desejados.

Certifique-se de que o material não se desloca durante o corte; fixe-o bem no seu lugar. Espere sempre que a lâmina pare, antes de levantar o braço da serra. Se se formarem pequenos fragmentos de madeira na traseira da peça a trabalhar, cole um pedaço de fita cola na madeira onde o corte vai sair. Serre através da fita cola e retire-o depois cuidadosamente.

Posição do corpo e das mãos

Uma posição do seu corpo e das suas mãos, durante o trabalho com a Serra de Esquadria torna o corte mais fácil, correcto e seguro.

• Nunca ponha as mão na área de corte.
• Não ponha as mãos mais próximas do que 150 mm da lâmina.
• Mantenha a peça a trabalhar seguramente encostada na mesa e no apoio. Mantenha as mãos em posição, até o gatilho estar solto e a lâmina estar completamente parada.
• Faça sempre o percurso de ensaio (sem rodagem), antes de fazer os cortes, para poder controlar a trajectória da serra.
• Não cruze as mãos.
• Mantenha os pés firmemente no chão e o corpo em equilíbrio.
• Se mover o braço da serra para a esquerda e para a direita, siga-o e esteja um pouco ao lado da lâmina.
• Olhe através dos postigos, quando seguir uma linha do lápis.

Fixação da peça a trabalhar (fig. A5)

• Sempre que possível, fixe a madeira à serra.
• Para melhores resultados use o torno de fixação (31) feito para ser usado com a sua serra. Fixe a peça ao apoio sempre que possível. Pode fixar a ambos os lados da lâmina; lembre-se de colocar o torno contra uma superfície sólida e plana do apoio.

Utilize sempre um grampo do material quando estiver cortando metais não-ferrosos.

Apoio para peças longas (fig. A3)

• Apoie sempre peças compridas.
• Para melhores resultados, use o suporte de extensão (29) para as peças, para ampliar a superfície da mesa da sua serra (pode ser adquirido no seu concessionário com opção). Apoie peças compridas, usando qualquer meio conveniente como uma bancada ou coisa semelhante, para evitar que a extremidade tombe.

Serragem de molduras, caixas e outros objectos rectangulares (fig. N1 & N2)

Molduras de esquadria e outras armações

Exercite-se com trabalhos simples usando restos de madeira, até apanhar o jeito com a sua serra. A sua serra é uma ferramenta perfeita para fazer cortes angulares, como indicado na fig. N1. A junta mostrada pode ser feita usando tanto um ajuste em bisel, como um ajuste em esquadria.

Usando um ajuste oblíquo

A inclinação das duas peças feita em 45° cada, produz um ângulo de 90°. O braço foi colocado na posição zero. A madeira foi colocada com o lado largo sobre a mesa e a face mais estreita contra o apoio.

Usando um ajuste angular

O mesmo corte pode ser feito cortando em ângulo à direita e à esquerda, com a superfície larga contra o apoio.

Os dois desenhos (fig. N1 & N2) são só para objectos com quatro lados. Se o número de lados muda, mudam-se também os ângulos de bisel e de esquadria. A tabela abaixo dá os ângulos correctos para uma variedade de modelos, partindo-se de que todos os lados têm o mesmo comprimento. Para modelos não indicados na tabela, dívida 180º pelo número de lados a determinar o ângulo em esquadria ou em bisel.

Nº. de lados Ângulo de esquadria ou de bisel

4 45°

5 36°

6 30°

7 25.7°

8 22.5°

9 20°

10 18°

Biselamento composto (fig. O1 & O2)

Uma meia-esquadria composta é um corte em que se usa ao mesmo tempo um ângulo de esquadria (fig. N2) um ângulo de bisel (fig. N1). Este é o tipo de corte utilizado para fazer armações e caixas com lados inclinados, como apresentado na fig. O1.

Se o ângulo de corte varia de corte para corte, controle se o botão do grampo do ângulo em bisel e o botão de engate do ângulo de esquadria estão bem seguros. Estes botões devem estar bem fixos, depois de fazer qualquer modificação no bisel ou na esquadria.

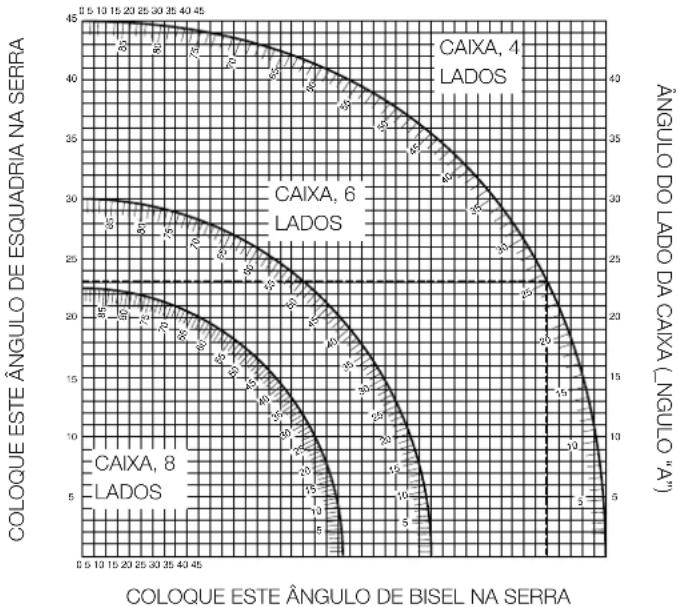

• A tabela apresentada abaixo pode ajudá-lo na escolha das posições apropriadas de inclinação e de ângulo de esquadria para os cortes comuns da meia-esquadria composta. Para usar a tabela, escolha o ângulo “A” (fig. O2) desejado do seu projecto e coloque esse ângulo no arco apropriado na tabela. A partir desse ponto siga a tabela precisamente para encontrar o ângulo correcto da inclinação e passe para o outro lado para encontar o ângulo devido da esquadria.
• Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.
• Experimente juntar as peças cortadas.

Por exemplo: Para fazer uma caixa de 4 lados com 25° ângulos exteriores (ângulo “A”) (fig. O2), use o arco de cima à direita. Procure 25° na escala do arco. Siga a linha de intersecção horizontal de cada lado, para obter a posição do ângulo de esquadria na serra (23). Igualmente, siga a linha de intersecção vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (40°). Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.

Escala de precisão (fig. P1 - P3)

A sua serra está equipada uma escala para maior precisão. Para ajustes que requerem fracções de graus (1/4°, 1/2°, 3/4°), a escala permite-lhe pôr o ângulo de esquadria precisamente no mais próximo 1/4° (15 minutos). Para usar a escala, siga as indicações abaixo.

Por exemplo, imagine que o ângulo que deseja, é 24 ^1/4 ° à direita.

• Desligue a Serra de Esquadria.

• Ponha o ângulo no grau inteiro mais próximo desejado, alinhando o traço central na escala, indicado na fig. fig. P1, com o número do grau inteiro gravado na escala de esquadria. Examine a fig. fig. P1 rigorosamente; a posição indicada é de um corte de 24° à direita.
  Para pôr o 1/4^ adicional, aperte o botão de engate do braço e mova cuidadosamente o braço para a direita até que o traço de 1/4^ alinhe com o traço do grau mais próximo na escala de corte em esquadria. Neste exemplo, o traço da escala mais próximo demonstra-se ser 25^ . A fig. fig. P2 mostra uma posição de corte de 24^1/4^ à direita.

Para fazer para a direita:

• aumente o ângulo, deslocando o braço para alinhar o traço apropriado com o traço mais próximo na escala, para a direita.
• diminua o ângulo, deslocando o braço para alinhar o traço apropriado vernier com o traço mais próximo na escala, para a esquerda.

Para fazer para a esquerda:

• aumente o ângulo, deslocando o braço para alinhar o traço apropriado vernier com o traço mais próximo na escala, para a esquerda.
• diminua o ângulo, deslocando o braço para alinhar o traço apropriado vernier com o traço mais próximo na escala, para a direita.

Corte de molduras base

Efectua-se o corte da moldura base a um ângulo de bisel de 45°.

- Faça sempre um movimento de experiência sem rotação, antes de fazer um corte.

- Efecluam-se todos os cortes com a parte posterior da moldura colocada sobre a superficie da serra.

Ângulo interior

- Lado esquerdo

• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado esquerdo do corte.

- Lado direito

• Posicione a moldura com o fundo contra o apoio.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

- Lado esquerdo

• Posicione a moldura com o fundo contra o apoio.
• Resguarde o lado direito do corte.

- Lado direito

• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado direito do corte.

Corte de molduras de coroa

Efectua-se o corte de molduras de coroa em uma meia-esquadria composta. Com o objectivo de se obter a máxima precisão, a serra apresenta posições de ângulo pré-definidas a esquadria de 31,62° e inclinação de 33,85°. Essas definições destinam-se a molduras de coroa padrão com ângulos de 52° no topo e de 38° na base.

• Antes de efectuar cortes finais, realize testes em sucata.
• Efectuam-se todos os cortes em uma inclinação à esquerda e com a parte posterior da moldura contra a base.

Ângulo interior

- Lado esquerdo

• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado esquerdo do corte.

- Lado direito

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

- Lado esquerdo

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado esquerdo do corte.

- Lado direito

• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado direito do corte.

Extracção do pó (fig. A2 & A6)

• Encaixe o saco para serradura (32) no bocal (20).
• Sempre que possível, use um extractor de poeiras de acordo com as directivas aplicáveis tendo em vista a emissão da serradura.

Lâminas

Para obter as capacidades de corte indicadas, use sempre lâminas de 250 mm, com orifício para o eixo de 30 mm.

Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.

Transporte (fig. B)

Por conveniência do transporte da serra de esquadria, uma asa (9) foi construída na parte superior do braço da serra.

• Para transportar a serra, abaixo o braço e carregue no pino de fixação (18).
• Use sempre a asa de transporte (9) ou os recortes para as mãos (22), indicados na fig. B, para transportar a serra.

Manutenção

A sua Ferramenta Eléctrica DeWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Limpeza

Conserve livres as aberturas de ventilação e limpe regulamente o corpo da máquina utilizando um pano macio.

• Limpe regularmente a superfície da mesa.
• Limpe regularmente o sistema colector de poeira.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistência Técnica DeWALT onde ela será eliminada de um modo seguro para o ambiente.

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua máquina DeWALT, contacte um Centro de Assistência Técnica DeWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

- UM ANÓ DE MANUTENÇÃO GRATUITA •

Se necessitar de manutenção para a sua máquina D≡WALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica D≡WALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA •

Se o seu produto D≡WALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.

Para a localização do Centro de Assistência Técnica DeWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DeWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.

KATKAISU- JA JIIRISAHA DW702/DW703

Onneksi olkoon!
