BRUKSANVISNING DW702 DEWALT

* ved operatorens øre

Produktudviklingsdirektor

Horst Großmann

X. fopsmann

5 Personlig beskyttelse

Krops- og håndstilling

Pyntelister og andre rammer

Ved gering til venstre:

Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Transport (fig. B)

• Saven transporteres ved at sænke armen og trykke transportlåsen (18) ind.
• Ved transport skal man altid gribe om saven i bærehåndtaget (9) eller håndindsnittene (22) som vises på fig. B.

Vedligeholdelse

Du har valgt et D=WALT elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør D=WALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

	DW702 DW703
Spenning V 230 230
Motoreffekt W 1.600 1.600
Bladdiameter mm 250 250
Utsparingsdiameter mm 30 30
Maks. hastighet min	-1	5.000 5.000
Maks. snittbredde 90° mm 162 162
Maks. gjæringskapasitet 45° mm 114 114
Maks. snittdybde 90° mm 90 90
Maks. dybde på skråsnitt 45° mm - 58
Gjærsnitt (ytterstillinger)	venstre 50°	50°
	høyre 50°	50°
Skråsnitt (ytterstillinger)	venstre - 48°
	høyre - 3°
0° gjæring
Snittbredde ved maks. høyde 89 mm	mm 95 95
Snitthøyde ved maks. bredde 162 mm	mm 41 41
45° gjæring
Snittbredde ved maks. høyde 89 mm	mm 67 67
Snitthøyde ved maks. bredde 114 mm	mm 41 41
45° avfasing
Snittbredde ved maks. høyde 61 mm	mm - 95
Snitthøyde ved maks. bredde 161 mm	mm - 25
Gjærsnitt 31,62°, avfasing 33,85°
Snitthøyde ved maks. bredde 133 mm	mm - 20
Bremselid, automatisk elektronisk bladbrems	s < 10,0	< 10,0
Vekt	kg 14,8	13,8
Sikring:
230 V	10 A

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

CE-Sikkerhetserklæring

DW702/DW703

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

∅nsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens baskide.

		DW702	DW703
L_pa (lydnivå)	dB(A)*	88,8	88,8
L_ua (akustisk effekt)	dB(A) 101,7	101,7
Veit: geometrisk mädelverdi av akselerasjonstrekvensen	m/s2	< 2,5 m/s2	< 2,5 m/s2

* ved brukerens ore

Ved bruk av fastmontert elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.

Ta vare på bruksanvisningen for senere bruk.

Generelt

1 Hold arbeidsområdet rent og ryddig
En uryddig arbeidsplass innbyr til ulykker.
2 Vurder arbeidsområdets omgivelse
Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser.

3 Hold barn unna

Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen.

4 Kle deg riktig

Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk håmett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir.

5 Personlig vern

Bruk vemebriller. Bruk en ansikts- eller stovmaske når arbeidet kan forårsake stov eller flyvende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselvern når lydnivået blir ubehagelig, dvs. dersom lydnivået overstiger 85 dB(A).

6 Vern mot elektrisk støt

Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Når verktøyet brukes under ekstreme forhold (for eksempel ved høy fuktighet eller forekomst av metallstov), kan du øke sikkerheten ved å montere en isolerende transformator eller en (Fl) jordfeilbryter.

Pass på at du alltid har sikkert fotfeste og god balanse.

8 Vær oppmerksom

9 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktoyet.

10 Kople til utstyr for støvavsuging

Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sorge for at dette koples til og brukes riktig.

11 Fjern nøkler

Kontroller alltid at nokler og justeringsverktøy er fjernet, før du starter verktoyet.

12 Skjøteledninger

Før bruk må du kontrollere skjøteledningen og bytte den ut hvis den er skadet. Når du bruker verktøyet utendørs, er det kun skjøteledninger som er beregnet for utendørs bruk og er merket for dette som skal brukes.

13 Bruk riktig verktøy

Bruk verktøyet bare til formål som er beskrevet i denne veiledningen. Bruk ikke en iten maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Overbelast ikke verktøyet.

Advarse!! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

14 Sjekk verktöyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert.

Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strombryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DeWALT serviceverksted. Prøv aldri å reparere selv.

15 Trekk ut støpselet for verktøyet

Slå av verktøyet og vent til det er stanset før du forlater det. Dra ut stopslet når verktøyet ikke er i bruk, før du skifter deler og tilbehør, eller før service og vedlikehold utføres.

16 Unngå at verktöyet blir startet utilsiktet

Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn.

19 Vær nøye med vedlikeholdet

Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett.

20 Reparasjoner

Dette verktoyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktoyet skal utføres av en autorisert DrWALT-serviceverksted. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare.

Ekstra sikkerhetsregler for gjærsager

21 Bevegelse av skjermen

Bladskjermen løftes automatisk når armen beveges nedover og senkes over bladet når armen går opp. Skjermen kan løftes manuelt når du skal montere eller ta av sagbladet, eller kontrollere sagen. Løft bladskjermen manuelt bare når sagen er slått av.

22 Beskytt deg mot støv

Skjermen har slisser slik at du kan se arbeidsstykket mens du sager. Selv om slissene reduserer sterkt mengden av spon som blir blåst ut, bør du alltid bruke vernebriller när du ser inn gjennom slissene.

23 Sagblad

Kontroller at bladet er satt på riktig i forhold til rotasjonsretningen. Hold bladet skarpt. Bruk ikke blad med større eller mindre diameter enn anbefalt. Du finner opplysninger om riktig blad under tekniske data.

24 Bladskjermer

Bruk aldri sagen uten at skjermene er på plass.

25 Pass hendene

Hold hendene borte fra banen til sagbladet. Hold aldri hendene nær sagbladet når sagen er koblet til strømforsyningen.

26 Stoppe motoren

Hev sagbladet fra snittet i arbeidsstykket for du slipper bryteren. Forsøk aldri å stoppe maskinen ved å fore verktøy eller lignende inn mot bladet. Forsøk aldri å kile fast noe i viften for å holde igjen motorakselen.

27 Vedlikehold av bladet og spindelkragene

Kontroller at anleggsflatene på bladet og anleggskragene er rene, og bruk vedlagt skrunøkkel når du trekker dem til.

Temperaturområde

Maskinen må bare brukes i et temperaturområde på mellom 5 °C og 40 °C.

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller stopsel. Et stopsel med blottede kopperledere er farlig hvis det koples til en strømforende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bor du alltid vikle kabelen helt av først.

Spenningsfall

Innkoplingsstrømstøtene forårsaker korte spenningsfall. Ved ugunstig kraftforsyning, kan dette innvirke på annet utsyr.

Hvis kraftforsyningens vekselstrømsmotstandssystem er lavere enn 0,25 Ω, er det lite sannsynlig at det vil forekomme forstyrrelser.

Kontroll av pakkens innhold

Pakken inneholder:

1 Gjærsag, montert
1 Nøkkel for sagblad
1 Blad, ATB (DW703)
1 Blad, TCG (DW702)
2 Tvinger (DW702)
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktöyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A1 - A6)

A1

1 Betjeningshåndtak
2 Bevegelig nedre skjerm
3 Føringsstykke, høyre side
4 Ratt for innstilling av gjæringsvinkel
5 Låsehendel for innstilling av gjæringsvinkel
6 Gjæringsskala
7 Føringsstykke, venstre side
8 Hull for montering i benk
9 Bærehåndtak
10 Utløserhendel for saghode
11 Nedre skjerm bak
12 Avfasingsskala
13 Hull for hengelås
14 Nøkkel for sagblad
15 Knapp for spindellås
16 Avtrekkerbryter
17 Avfasingsklemmehendel
18 Pinne for låsing i nedre stilling

A2

20 Støvtrakt
21 Vinkelposisjonsstopp
22 Håndgrep
23 Klemmehjul for øvre, venstre føringsstykke
24 ∅vre skjerm
25 Motorhus
26 Justeringsstopp for avfasingsposisjon

27 Snittplate 28 Justeringsstopp for vertikal posisjon

A3

29 Uttrekkbar støtte

A4

30 Justerbar lengdestopp

A5

31 Klemme for arbeidsstykke

A6

32 Støvpose

Montering

Ta alltid støpselet ut av stikkontakten før montering av verktöyet.

Pakke ut (fig. B)

• Ta tak i bærehåndtaket og loft sagen forsiktig ut av innpakningen (9).
• Trykk betjeningshåndtaket (1) nedover og trekk ut läsepinnen (18), som vist.
• Slipp betjeningshåndtaket opp forsiktig til det står i øvre stilling.

Montering på benk (fig. C)

• Alle fire bena har hull (8) for montering på benk. Det er to hull for skruer av forskjellige størrelse. Det er tilstrekkelig å bruke ett av hullene. Fest alltid sagen godt, slik at den ikke kan bevege seg. Du kan gjøre sagen enklere å flytte ved å montere den på en finérplate med tykkelse 12,5 mm eller mer. Finérplaten kan spennes fast til arbeidsbenken eller flyttes til andre arbeidssteder og spennes fast der.
• Hvis du monterer sagen på en finérplate, må du passe på at skruene ikke stikker ut på undersiden av platen. Finérplaten må ligge mot arbeidsbenken. Når du spenner fast sagen til et underlag, må du bare bruke festepunktene, der hullene for monteringsskruene er plassert. Fastspenning i andre punkter vil hindre riktig funksjonering av sagen.
• For å hindre klemming og unøyaktighet må du kontrollere at underlaget ikke er skeivt eller ujevnt på annen måte. Hvis sagen vipper på underlaget, kan du legge noe under et av bena, slik at sagen står støtt på underlaget.

Montere sagbladet (fig. D1 - D5)

• Trykk ned utløserhendelen for saghodet (10) for å frigjøre den nedre skjermen (2). Hev deretter den nedre skjermen helt opp.
• Losne festeskruen (33) for skjermbraketten så mye at det vinklete hjørnestykket (34) kan komme forbi mellom skruehodet og skjermen. Dermed kan skjermbraketten (35) heves så mye at du kommer til låseskruen for sagbladet (36).
• Fest den nedre skjermen i hevet posisjon med skjermbrakettskruen (33) og trykk ned låseknappen (15) for spindelen med den ene hånden. Bruk den medfølgende nøkkelen (14) for sagbladet og skru los den venstregjengete skruen (36) med den andre hånden (skru med klokken).

Betjen spindellåsen ved å trykke ned knappen som vist, og roter spindelen for hånd til du kjenner at låsen griper. Hold låseknappen inne for å hindre at spindelen roterer.

• Skru ut låseskruen (36) for sagbladet og den ytre anleggskragen (37).
• Legg sagbladet (38) inn mot bladadapteren (39) på den indre anleggskragen (40), og kontroller at tennene på undersiden av sagbladet peker mot bakkanten av sagen (bort fra brukeren).
• Sett den ytre anleggskragen (37) på igjen.

• Trekk til läseskruen (36) for sagbladet ved å skru mot klokken mens du holder spindellåsen i inngrep med den andre hånden.

• Før skjermbraketten (35) nedover til det vinklete hjømestykket (34) står lavere enn hodet på festeskruen (33) for skjermbraketten.

• Trekk til festeskruen for skjermbraketten.

Trykk aldri ned låsepinnen for spindelen mens sagbladet går rundt. Hold skjermbraketten nede, og trekk festeskruen for skjermbraketten godt til etter at du har montert sagbladet.

Justering

Ta alltid støpselet ut av stikkontakten før justering av verktøyet.

Gjærsagen ble justert nøyaktig på fabrikken. Hvis det er nødvendig med ny justering etter transport eller av andre grunner, følger du fremgangsmåten nedenfor. Det skal ikke være nødvendig å gjenta denne justeringen.

Kontrollere og justere bladet i forhold til føringsstykket (fig. E1 - E4)

• Løsne innstillingsskruen (4) for gjæring og skyv låsehendelen (5) oppover for å frigjøre gjæringsarmen (42).
• Beveg gjæringsarmen til låsehendelen setter den i stillingen for 0° gjæring. Ikke trekk til innstillingsskruen.
• Trekk hodet nedover til bladet akkurat när ned i sagsporet (43).
• Legg en vinkelhake (44) an mot venstre side av føringsstykket (7) og bladet (38) (fig. F3).

Vinkelhaken skal ikke berøre spissen av tennene på sagbladet.

• Følgende framgangsmåte brukes ved justering:
• Lösne de tre skruene (45) og skyv skalaen/gjæringsarmen mot venstre eller høyre til sagbladet står i 90 vinkel mot føringsstykket, målt med vinkelhaken.
• Trekk til de tre skruene (45). Bry deg ikke om hva gjæringsindikatoren viser nå.

Justere gjæringsindikatoren (fig. E1, E2 & F)

• Løsne innstillingsskruen (4) for gjæring, og klem på gjæringsutlöseren (5) for å frigjøre gjæringsarmen (42).
• Beveg betjeningsarmen for saghodet til gjæringsindikatoren (46) står i nullstilling, som vist på fig. F.
• Mens skruer for gjæringsinnstilling er løsnet, lar du låsehaken gå i inngrep mens du beveger gjæringsarmen forbi nullstillingen.
• Folg med på indikatoren (46) og gjæringsskalaen (6). Hvis indikatoren ikke angir noyaktig null, løsner du skruen (47), beveger plastmåleren (48) til 0° og strammer skruen.

Kontrollere og justere bladet i forhold til tabellen (fig. G1 - G6)

• Lösne hendelen (17) for innstilling av avfasing.
• Skyv gjæringsarmen mot høyre for å sikre at den er helt vertikal, med vinkelposisjonsstoppen (21) inn mot den justeringsstoppen for vertikal posisjon (28), og stram hendelen for innstilling av avfasing.
• Trekk hodet nedover til bladet akkurat när ned i sagsporet (43).
• Plasser en vinkelhake (44) på bordet og opp mot bladet (38) (fig. G3).

Vinkelhaken skal ikke berøre spissen av tennene på sagbladet.

• Følgende framgangsmåte brukes ved justering:
• Losne låsemutteren (49) noen omdreininger, og pass på at stoppeskruen (28) er i fast kontakt med vinkelposisjonsstoppen (19). Drei den justeringsstoppskruen for vertikal posisjon (28) inn eller ut til bladet står i 90° til bordet, som målt med vinkelhaken.
• Stram läsemutteren (49) godt, mens du holder stoppeskruen (28) stille.

• Løsne plastrattet (23), og skyv føringsstykket mot venstre.
• Betjen sagen med motoren slått AV, og kontroller klaringen. Justér føringsstykket slik at det står så nær bladet som det er praktisk for å gi maksimal støtte til arbeidsstykket, uten å hindre opp- og nedbevegelsen av betjeningsarmen.
• Trekk rattet godt til.

Føringssporet (52) kan tilstoppes med sagmugg. Rengjør sporet med en pinne eller blås rent med luft med lavt trykk.

Kontrollere og justere avfasingsvinkelen (fig. A1, A2, I1 & I2)

• Lösne innstillingsrattet (23) for føringsstykket, og skyv øvre del av venstre del av føringsstykket mot venstre så langt det går.
• Losne håndtaket (17) for innstilling av avfasingsvinkelen, og skyv betjeningsarmen for saghodet mot venstre til stopperen (21) for vinkelinnstillingen ligger an mot stopperen (26) for innstilling av avfasingsvinkelen. Dette er innstillingen for 45° avfasing.
• Folgende framgangsmåte brukes ved justering:
• Løsne låsemutteren (53) noen omdreininger og drei justeringsstoppskruen for avfasingsposisjon (26) inn eller ut til indikatoren (54) angir 45° og stopperen (21) for vinkelinnstilling ligger an mot stopperen for innstilling av avfasingsvinkelen.
• Stram läsemutteren (53) godt, mens du holder stoppeskruen (26) stille.
• Hvis du vil skjære med 3° høyreavfasing eller 48° venstreavfasing, må du justere de to stoppskruene for å gi betjeningsarmen for saghodet stor nok bevegelsesfrihet.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

Før maskinen tas i bruk:

• Monter riktig sagblad. Ikke bruk sagblad som er utslitt. Sagbladet må være konstruert for en omdreiningshastighet som er større enn eller lik maksimal omdreiningshastighet for sagen.
• Ikke forsok å skjære svært små arbeidsstykker.
• La bladet arbeide uten å tvinge arbeidsstykket inn mot sagbladet.
• La motoren nå normal hastighet før du begynner å skjære.
• Kontroller at alle låseskruer og låsehåndtak er trukket til.
• Spenn fast arbeidsstykket.
• Selv om sagen kan skjære i tre og mange ikke-metalliske materialer, gjelder disse betjeningsinstruksjonene bare for skjæring i tre. De samme retningslinjene gjelder for andre materialer. Ikke kapp jernholdige materialer (jern og stål) eller murprodukter med denne sagen! Ikke bruk slipeskiver!
• Bruk alltid snittplaten. Ikke bruk maskinen hvis sporet i snittplaten er bredere enn 10 mm.

Start - stopp (fig. J)

• Du slår på verktøyet ved å trykke ned avtrekkerbryteren (16).
• Maskinen stanses ved å slippe strømbryteren.
• Det finnes ingen anordning for å låse bryteren i stilling på, men det finnes et hull (13) i avtrekkeren for låsing av sagen i stilling av med en hengelås.

Kapping (fig. A1, A2 & K)

• Løsne innstillingsrattet (4) for gjæring, og skyv låsehaken (5) oppover.
• Lås sperren i stilling 0, og trekk til innstillingsrattet.
• Legg trestykket som skal skjæres, inn mot føringsstykket (3 og 7).
• Grip betjeningshåndtaket (1) og trykk ned utlöserhendelen (10) for saghodet. Trykk på avtrekkerbryteren (17) for å starte motoren.
• For saghodet nedover, slik at saghodet skjærer et snitt i arbeidsstykket og går gjennom snittplaten (27) av plast.
• Når sagingen er ferdig, slipper du bryteren og venter til sagbladet har stanset helt før du stiller hodet til øverste hvileposisjon.

Gjærsaging uten skråsnitt (fig. L)

• Lösne innstillingsrattet for gjæring, og skyv låsehaken oppover. Still inn riktig vinkel ved å flytte hodet mot venstre eller høyre.
• Låsehaken vil automatisk gå i inngrep ved gjæringsvinklene 10°, 15°, 22,5°, 31,62° og 45°. Hvis du skal skjære i en annen vinkel eller 50, holder du hodet nede med et fast grep og låser ved å trekke til innstillingsrattet for gjæring.
• Innstillingsrattet for gjæring må alltid være trukket godt til før du skjærer.
• Fortsett som for kapping i rett vinkel.

Når du gjærsager med lite avskjær, skal arbeidsstykket plasseres slik at avskjæret er på den siden av bladet som har storst vinkel mot føringsstykket. Det vil si at du skal skjære av mot høyre ved gjæring av venstre kant og skjære av mot venstre ved gjæring av høyre kant.

Avfasing (fig. A1, A2 & M)

Maskinen kan skjære med avfasingsvinkler fra 3 mot høyre til 48 mot venstre, og med gjæringsvinkelen innstilt mellom null og 45 mot høyre eller venstre.

• Løsne innstillingsrattet (23) for venstre føringsstykke, og skyv øvre del av venstre del av føringsstykket (7) mot venstre så langt det går. Løsne innstillingshendelen for avfasing (17), og still inn ønsket avfasing.
• Trekk innstillingshendelen for avfasing (17) godt til.
• Fortsett som for kapping i rett vinkel.

Snittkvalitet

Snittkvaliteten avhenger av flere faktorer, blant annet hva slags materiale det skjæres i. Når du trenger høy snittkvalitet på pyntelister eller annet presisjonsarbeid, vil et skarpt, 60-tanns karbidblad og en lav og jevn skjærehastighet gi ønsket resultat.

Pass på at arbeidsstykket ikke flytter seg mens du skjærer. Spenn det godt fast. La alltid sagbladet stoppe helt før du hever betjeningsarmen. Hvis små trefliser fortsatt blir revet ut på baksiden av arbeidsstykket, kan du sette på et stykke maskeringstape der du skal skjære i arbeidsstykket. Skjær gjennom tapen, og fjern forsiktig tapen til slutt.

Riktig stilling for kropp og hender

Riktig stilling for kropp og hender når du betjener gjærsagen gjør skjæringen lettere, mer nøyaktig og sikrere.

• Hold aldri hendene i nærheten av skjærestedet.
• Hold alltid hendene minst 150 mm unna sagbladet.
• Hold arbeidsstykket i et stødig grep mot bordet og føringsstykket mens du skjærer. Hold hendene i riktig stilling helt til du har sluppet opp bryteren og sagbladet har stoppet helt.
• Prøv alltid hvor snittet vil gå (med sagen slått av) før du skjærer.
• Kryss ikke armene.
• Hold begge føttene godt plantet i gulvet, og sørg for å stå i god balanse.
• Folg på etter hvert som du flytter betjeningsarmen mot venstre eller høyre. Stå litt til side for sagbladet.
• Se inn gjennom slissene i skjermen när du skal skjære etter en blyantstrek.

Spenne fast arbeidsstykket (fig. A5)

• Hvis det er mulig, bor du spenne fast arbeidsstykket til sagen.
• Bruk klemmen (31) som er lagd for bruk sammen med sagen, for å oppnå best mulig resultat. Spenn arbeidsstykket fast til føringsstykket hvis det er mulig. Du kan spenne det fast på den ene eller den andre siden av føringsstykket. Fest klemmen til en solid og flat del av føringsstykket.

Bruk alltid en materialklemme når det snittes i ikke-jernholdige metaller.

Støtte for lange arbeidsstykker (fig. A3)

• Lange arbeidsstykker bør støttes opp.
• Bruk den uttrekkbare støtten (29) til å oke bredden på sagbordet (kan fås hos forhandleren som tilleggsutstyr) for å oppnå best resultat. Støtt opp ekstra lange arbeidsstykker med egnete hjelpemidler, for eksempel sagkrakker, for å unngå at enden synker ned.

Skjære bilderammer, skyggerammer og andre firkantete gjenstander (fig. N1 & N2)

Vindusrammer og andre rammer

Prøv deg frem meg noen få enkle arbeider med trestykker som ikke skal brukes til noe, til du har fått en viss følelse med sagen. Sagen er det perfekte verktøyet for gjæring av hjørner av den typen som er vist på fig. N1. En slik sammenføyning kan lages ved å justere skråsnittet eller gjæringsvinkelen.

Ved å justere skråsnittet

Skråsnittet stilles inn på 45° for hver del, og du får et 90° hjørne. Gjærngsarmen er låst i nullstilling. Arbeidsstykket er plassert med den brede, flate siden mot bordet og den smale siden mot føringsstykket.

Ved å justere gjæringen

Du kan skjære det samme snittet ved å gjærsage mot høyre og venstre med den brede siden av materialet lagt an mot føringsstykket.

De to skissene (fig. N1 & N2) gjelder bare firkantete objekter. Objekter som har et annet antall sider, krever andre gjæring- og skråsnittvinkler. Diagrammet nedenfor angir riktig vinkler for en del former, gitt at alle sidene har lik lengde. Hvis du skal lage en form som ikke er med i diagrammet, kan du regne ut gjærings- eller skråsnittvinkelen ved å dividere 180° med antall sider.

Antall sider Gjærings- eller skråsnittvinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Kombinert gjæring (fig. O1 & O2)

Du kan skjære med både gjæring og avfasing samtidig ved hjelp av en gjæringsvinkel (fig. N2) og en avfasingsvinkel (fig. N1) til samme tid. Denne måten å skjære på brukes til å lage rammer eller esker med skrå sider, lik den som er vist på fig. O1.

Hvis skjærevinkelen blir forskjellig fra snitt til snitt, kontrollerer du at rattene for låsing av avfasing og gjæringsvinkel er trukket godt til. Rattene skal trekkes til hver gang du har endret gjæringsvinkel eller avfasing.

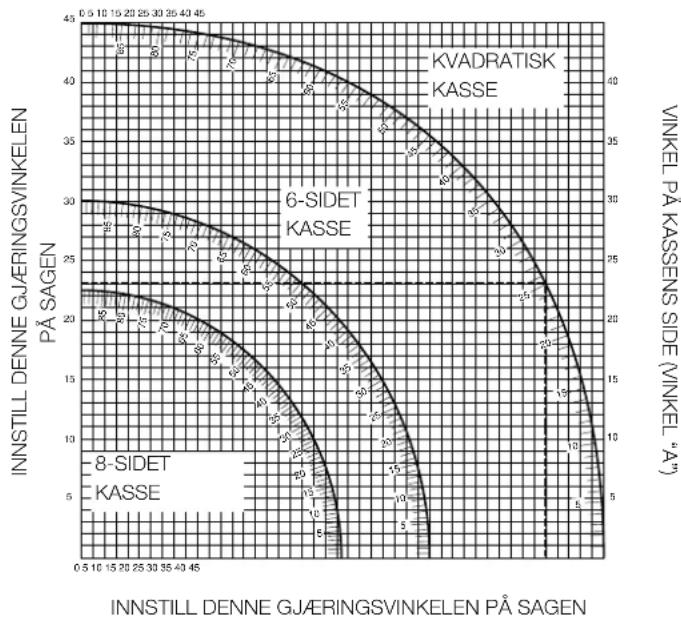

- Diagrammet nedenfor hjelper deg med å velge riktige innstillinger for skråsnitt og gjæringsvinkel for en del vanlige hjørnesammenføyninger.

Når du skal bruke diagrammet, velger du den aktuelle vinkelen "A" (fig. O2) for den gjenstanden du skal lage, og finner vinkelen i riktig bue i diagrammet. Derfra følger du diagrammet rett nedover for å finne riktig skråsnittvinkel, og rett bortover for å finne riktig gjæringsvinkel.

• Still inn sagen med de riktige vinklene, og gjør noen prøvesnitt.
• Forsøk å sette sammen de utskårne delene.

Eksempel: Du skal lage en firkantet eske med utvendig vinkel på 25° (vinkel "A"), (fig. O2). Du ser da på buen overst til høyre. Finn 25° på bueskalaen. Følg den horisontale linjen til den ene eller andre siden for å finne riktig innstilling av gjæringsvinkelen på sagen (23°). Følg den vertikale linjen oppover eller nedover på samme måte for å finne riktig innstilling av skråsnittvinkelen (40°). Gjør alltid noen prøvesnitt på trestykker som ikke skal brukes til noe annet, for å kontrollere at sagen er riktig innstilt.

Mikrometerskala (fig. P1 - P3)

Sagen er utstyrt med en mikrometerkala for å gi bedre nøyaktighet. Mikrometerskalaen ( ^1/2 °, ^1/2 °, ^3/_2 °) gjør det mulig å stille inn gjæringsvinkelen med en nøyaktighet på. Slik bruker du mikrometerskalaen: Sett den aktuelle inndelingen på mikrometerskalaen på linje med nærmeste gradtall på gjæringsskalaen, som beskrevet nedenfor.

• Slå gjærsagen av.
• Still inn gjæringsvinkelen til nærmeste hele grad ved å stille sentermerket på mikrometerskalaen på linje med det hele gradtallet på gjæringsskalaen. Se nøye på fig. P1. Innstillingen er gjæring på 24° mot høyre. Du stiller inn 1/4° ved å klemme inn låsen for gjæringsarmen og skyve armen forsiktig mot høyre til inndelingen for 1/4° på mikrometerskalaen står på linje med det nærmeste gradmerket på gjæringsskalaen.

I dette eksemplet er det nærmeste gradmerket på gjæringsskalaen 25°.

Fig. fig. P2 viser innstillingen 24 ^1/4 ° høyregjæring.

Ved høyregjæring:

• ok gjæringsvinkelen ved å flytte armen slik at merket på mikrometerskalaen står på linje med det nærmeste gradmerket til høyre på gjæringsskalaen.
• reduser gjæringsvinkelen ved å flytte armen slik at merket på mikrometerskalaen står på linje med det nærmeste gradmerket til venstre på gjæringsskalaen.

Ved venstregjæring:

- øk gjæringsvinkelen ved å flytte armen slik at merket på mikrometerskalaen står på linje med det nærmeste gradmerket til venstre på gjæringsskalaen.

- reduser gjæringsvinkelen ved å flytte armen slik at merket på mikrometerskalaen står på linje med det nærmeste gradmerket til høyre på gjæringsskalaen.

Skjæring av fotlister

Skjæring av fotlister utføres ved en avfasingsvinkel på 45°.

• Prøv alltid innstillingen av sagen uten at strømmen er på, før du gjør noen snitt.
• All skjæring utfores med baksiden av listen flatt på sagen.

Innvendig hjørne

- Venstre side

• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg listen med nedre kant inn mot föringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

Utvendig hjørne

- Venstre side

• Legg listen med nedre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

- Høyre side

• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

Skjæring av kronlister

Skjæring av kronlister utfores ved kombinert saging (gjæring/avfasing). Sagen har en svært høy nøyaktighet fordi den har forhåndsinnstilte vinkelposisjoner ved 31,62° gjæring og 33,85° avfasing. Disse innstillingene er til standard kronlister med 52° vinkler overst og 38° vinkler nederst.

• Foreta prøveskjæringer med avkapp før du foretar endelig skjæring.
• All skjæring foretas med avfasing mot venstre og baksiden av listen mot bunnen.

Innvendig hjørne

- Venstre side

• Legg øvre del av listen mot føringsstykket.
  • Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg nedre del av listen mot föringsstykket.
  • Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

Utvendig hjørne

- Venstre side

• Legg nedre del av listen mot föringsstykket.
  • Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg øvre del av listen mot føringsstykket.
  • Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

Støvavsug (fig. A2 & A6)

• Fest støvposen (32) på støvtrakten (20).
• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.

Sagblad

Bruk 250 mm sagblad med 30 mm innfestingshull for å oppnå det angitte arbeidsområdet.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Transport (fig. B)

For å lette bæring av gjærsagen finnes det et bærehåndtak (9) overst på betjeningsarmen.

• Når du skal bære sagen, senker du betjeningsarmen og trykker ned låsepinnen (18).
• Bruk alltid bærehåndtaket (9) eller håndgrepene (22) på fig. B når du bærer sagen.

Vedlikehold

Ditt D=WALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

• Rengjør jevnlig bordplaten.
• Rengjør jevnlig støvansamligs-systemet.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med D≡WALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med din DeWALT maskine, kan den returneres innen 30 dager til din DeWALT forhandler eller til et DeWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle din DrWALT maskine trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utfort gratis av et autorisert DrWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÂRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt D-EWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatle verkloyet gratis forutsatt at:

• Maskinen ikke er blitt brukt skjødeslost.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
  • Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved å kontakte DeWALT. Alternativt kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpU.com

SERRA DE ESQUADRIA DW702/DW703

Parabéns!

16 Undvik oavsiktlig start

DeWALT Tel: [phone]Strømsveien 3441011 Oslo

Österreich
