BRUKSANVISNING DW702 DEWALT

10 Tilslut støvudsugningsudstyret

Sikkherhetsveiledning

Pass på at verktöyet er slått av för du setter i støpslet.

Du har valt ett D-WALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör D-WALT till ett av de mest pålitliga namnen för professionella användare.

Tekniska data

	DW702 DW703
Spänning V 230 230
Ineffekt W 1.600 1.600
Klingdiameter mm 250 250
Håldiameter mm 30 30
Max. klinghastighet min	5.000 5.000
Max. kaplängd 90° mm 162 162
Max. geringslängd 45° mm 114 114
Max. sågdjup 90° mm 90 90
Max. sågdjup vid gering 45° mm - 58
Gering (max. positioner)	vänster 50°	50°
	höger 50°	50°
Lutning (max. positioner)	vänster - 48°
	höger - 3°
0° gering
Maximal sågbredd vid maxhöjd 89 mm	mm 95 95
Maximal såghöjd vid maxbredd 162 mm	mm 41 41
45° gering
Maximal sågbredd vid maxhöjd 89 mm	mm 67 67
Maximal såghöjd vid maxbredd 114 mm	mm 41 41
45° fasvinkel
Maximal sågbredd vid maxhöjd 61mm	mm - 95
Maximal såghöjd vid maxbredd 161 mm	mm - 25
31,62° gering, 33,85° fasvinkel
Maximal såghöjd vid maxbredd 133 mm	mm - 20
Automatisk elektronisk klingbromsningstid	s < 10,0	< 10,0
Vikt	kg 14,8	13,8
Säkring:
230 V	10 A

Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

CE-Försäkran om överensstämmelse

DW702/DW703

DeWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

För mer information ombeds ni kontakta DeWALT på nedanstående adress eller se baksidan av manualen.

		DW702	DW703
L_pa (ludtryck)	dB(A)^*	88,8	88,8
L_wa (ludeffekt)	dB(A)	101,7	101,7
Vägt geometrisk medelvärde av accelerationsfrekvensen	m/s^2	< 2,5 m/s^2	< 2,5 m/s^2

* vid användarens öra

lakttag, när du använder stationära elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada.

Läs bruksanvisningen noggrant innan du använder verktyget. Behåll denna bruksanvisning för framtida referens.

Allmänt

1 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2 Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

3 Håll undan barnen

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller kabeln.

4 Klä dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Använd hårnät om du har långt hår. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor.

5 Skyddskläder

Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd hörselskydd så snart bullernivån känns obehaglig, dvs. om bullernivån som anges i denna handbok överskrider 85 dB(A).

6 Eliminera risken för elektriska stötar

Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp. Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspån produceras etc.), kan den elektriska säkerheten förbättras genom alt använda en isolerande transformator eller en (Fl) jordfelsbrytare.

7 Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

8 Var uppmärksam

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

9 Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet.

10 Anslut dammutsugningsutrustning

Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt.

11 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas.

Kontrollera förlängningskabeln innan den används. Byt ut den om det behövs. Om verktyget används utomhus ska bara förlängningskablar som är avsedda för utomhusbruk användas.

13 Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftligare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget.

Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

14 Kontrollera verktyget för skador

Kontrollera verktyget och kabeln för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DeWALT serviceverkstad. Försök aldrig reparera verktyget själv.

15 Drag ur kontakten

Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag ur kontakten när verktyget inte är i bruk samt före byte av någon del av verktyget, tillbehör eller verktygsfästen och innan serviceåtgärder utförs.

Kontrollera att verktyget är avstängt innan du sätter i kontakten.

17 Misshandla inte kabeln

Drag aldrig i kabeln för att koppla loss stickkontakten. Utsätt inte kabeln för värmekällor, olja eller skarpa kanter.

18 Förvara verktyg säkert

När verktyget inte används ska det förvaras på en torr plats och läggas undan ordentligt, utom räckhåll för barn.

19 Sköt verktyget med omsorg

Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll alla handtag och strömbrytare torra, rena och fria från olja och fett.

20 Reparationer

Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. Låt det endast repareras av ett auktoriserad DEWALT serviceverkstad. Reparationer får endast utföras av kvalificerad personal som använder originaldelar, annars kan användaren utsättas för stor fara.

Tillkommande säkerhetsföreskrifter geringssågar

21 Skyddets funktion

Sågens skydd höjs automatiskt när armen sänks; det sänks över bladet när armen höjs. Skyddet kan höjas för hand vid montering och byte av sågklingan eller för kontroll av sågen. Lyft aldrig skyddet för hand om sågen inte är frånkopplad från vägguttaget.

22 Runtflygande avfall

Skyddets framsida har ett galler så att du kan se medan du sågar. Gallret ger avsevärt skydd mot runtflygande bitar, men skyddet är alltså delvis öppet. Bär alltid skyddsglasögon när du tittar genom gallret.

23 Sågklinga

Se till att klingan roterar i rätt riktning. Håll klingan vass. Använd aldrig klinga som är större eller mindre än rekommenderad diameter. Se tekniska data för rätt klinga.

24 Skyddskåpor

Såga aldrig utan skyddskåporna på plats.

25 Akta händerna

Håll händerna undan från klingans spår. Placera aldrig händerna i närheten av klingan medan sågen är kopplad till strömkällan.

26 Att stanna motorn

Lyft klingan från skåran i arbetsstycket innan du släpper brytaren. Försök aldrig bromsa sågen genom att rycka ett verktyg eller annat föremål mot klingan. Försök aldrig spärra motoraxeln genom att kila fast fläktbladen.

27 Underhåll av klinga och klingbrickor

Se till att klingans och spindelskivornas kontaktytor är rena och använd medföljande nyckel till att spänna fast.

Omgivande temperatur

Maskinen får endast användas vid en omgivningstemperatur från 5 °C till 40 °C.

Elektrisk säkerhet

Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Ditt elverktyg är dubbelisolerat motsvarande EN 61029; jordledare är således överflödigt.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data).

Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Spänningsfall

Nätbelastningar kan förorsaka momentana spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas.

Om nätimpedansen är lägre än 0,25 Ω, är det inte troligt att störningar förekommer.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Färdigmonterad geringsåg
1 Klingnyckel
1 Blad, ATB (DW703)
1 Blad, TCG (DW702)
2 Skruvtvingar (DW702)
1 Instruktionshandbok
1 Sprängteckning

- Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

- Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fig. A1 - A6)

A1

1 Manöverhandtag
2 Rörligt undre skydd
3 Anslag högersida
4 Spännknapp gering
5 Snabbspärr
6 Geringsskala
7 Anslag vänstersida
8 Hål för bänkmontering
9 Bärhandtag
10 Spärrspak
11 Bakre underskydd
12 Fasningsskala
13 Hål för lås
14 Klingnyckel
15 Spindellåsknapp
16 Strömbrytare
17 Knapp till fasningslås
18 Transportlås

A2

20 Dammutsug

21 Vinkelanslag
22 Greppurtag
23 Knapp till lås övre vänster anslag
24 Övre skydd
25 Motorhus
26 Fasvinkelanslag
27 Spårskiva
28 Vertikalt anslag

A3

29 Stödförlängning för arbetsstycket

A4

30 Inställbart längdanslag

A5

31 Spännback

A6

32 Dammpåse

Montering

Koppla alltid ur verktyget innan Du börjar med inställning.

Utpackning (fig.B)

• Avlägsna sågen försiktigt från förpackningsmaterialet med hjälp av bärhandtaget (9).
• Tryck ned manöverhandtaget (1) och drag ut transportlåset (18) som bilden visar.
• Släpp långsamt trycket på handtaget så att sågen fjädrar upp till sin fulla höjd.

Bänkmontering (fig. C)

• De fyra fötterna är försedda med hål (8) för montering på en arbetsbänk. Varje fot har hål i två storlekar för olika skruvmätt. En skruv räcker, du behöver inte använda båda hålen. Montera sågen stadigt så att den inte förflyttas under arbetet. För att hålla maskinen bärbar kan du montera den på en plywoodskiva med en tjocklek på minst 12.5 mm. Denna kan då klämmas på en bänk eller flyttas till en annan plats och klämmas där.
• Vid montering på plywood, se till att monteringsskruvarna inte sticker ut ur skivans undersida. Plywoodskivan ska ligga i plan med stödet för arbetsstycket. När du klämmer fast sågen på en arbetsskiva, kläm endast på klämfötterna där skruvhålen sitter. Om du klämmer någon annanstans hindras maskinen i sin verkan.
• För att förekomma att du fastnar eller sågar snett, se till att monteringsytan inte är skev eller på annat sätt ojämn. Om sågen gungar på underlaget, lägg ett tunt föremål under en sågfot tills den står stadigt på underlaget.

Montering av sågklinga (fig. D1 - D5)

• Tryck in spärrspaken (10) så att det undre skyddet (2) frigörs. Lyft underskyddet så högt som möjligt.
• Lossa skruven (33) på skyddets fäste så långt att det vinklade hörnstycket (34) kan passera mellan skruvens huvud och skyddet. Nu kan du lyfta fästet (35) högt nog för att komma åt klingans spännskruv (36).
• Lyft det undre skyddet och låt skyddshållarskruven (33) hålla kvar det och tryck sedan in spindellåset (15) med ena handen och använd med andra handen den medföljande klingnyckeln (14) till att lossa den vänstergängade spännskruven (36) genom att vrida medsols.

Spärra spindeln genom att trycka på knappen enligt bilden och vrida spindeln för hand tills du känner att spärren griper. Håll spärrknappen intryckt så att spindeln inte kan rotera.

• Avlägsna klingans spännskruv (36) och den yttre klingbrickan (37).
• Installera sågklingan (38) över nocken (39) på den inre klingbrickan (40). Se till att tänderna på klingans undersida pekar bakåt på apparaten (bort från användaren).
  • Sätt tillbaka den yttre klingbrickan (37).
• Drag åt spännskruven (36) genom att vrida motsols medan du håller spindeln spärrad med den andra handen.
• Skjut ned skyddsfästet (35) tills det vinklade hörnstycket (34) är nedanför huvudet på skruven (33).
• Drag åt fästskruven.

Tryck aldrig in spindellåset medan bladet roterar. Se till att skyddets fäste är ordentligt nedtryckt och fästskruven stadigt åtdragen när du har monterat sågklingan.

Inställning

Koppla alltid ur verktyget innan Du börjar med inställning.

Din Geringssåg är noggrant inställd i fabriken. Om sågen efter transport och hantering eller av någon annan anledning måste ställas in på nytt, justera den enligt nedanstående beskrivning. När maskinen en gång är rätt inställd krävs normalt ingen upprepad justering.

Kontroll och inställning av klingan mot anslaget (fig. E1 - E4)

• Lossa geringsspärren (4) och tryck snabbspärren (5) uppåt så att geringsarmen (42) frigörs.
• Sväng geringsarmen tills spärren läser den i läge för 0° gering. Drag inte åt spärren.
• Drag huvudet nedåt tills klingan nätt och jämnt löper i sågskåran (43).
• Lägg en vinkelhake (44) mot den vänstra sidan (7) av anslaget och klingan (38) (fig. F3).

Låt vinkelhaken inte vidröra sågtändernas spetsar.

• Inställningen går till så här:
• Lossa de tre skruvarna (45) och justera anordningen geringsarm / skala åt höger eller vänster tills vinkelhaken visar att klingan står 90° mot anslaget.
• Drag åt de tre skruvarna igen (45). Bry dig för tillfället inte om vad geringsskalans visare anger.

Inställning av geringsvisaren (fig. E1, E2 & F)

• Lossa geringsspärren (4) och tryck på snabbspärren (5) så att armen (42) frigörs.
• Flytta sågarmen så att geringsvisaren (46) står i nolläge, se fig. F.
• Med geringsspärren lös, låt snabbspärren snäppa på plats medan du roterar geringsarmen förbi nollan.
• Titta på visaren (46) och geringsskalan (6). Om visaren inte anger exakt noll, lossa skruven (47) och flytta plastbrickan (48) så att man kan avläsa 0° och dra åt skruven.

Kontroll och inställning av klingan mot bordet (fig. G1 - G6)

• Lossa spännhandtaget (17).
• Tryck ut geringsarmen hårt till höger för att ställa den helt vertikalt mot vinkelanslaget (21) mot vertikalstoppet (28) och spänn fast spännhandtaget ordentligt.
• Drag huvudet nedåt tills klingan nätt och jämnt löper i sågskåran (43).
• Sätt en vinkelhake (44) på bordet och mot klingan (38) (fig. G3).

Låt vinkelhaken inte vidröra sågtändernas spetsar.

• Inställningen går till så här:
• Lossa på låsmuttern (49) några varv och justera anordningen geringsarm/-skala med stoppskruven (28) in eller ut tills vinkelhaken visar att klingan står 90° mot anslaget. Se hela tiden till att skruven (28) är riktigt i kontakt med vinkelanslaget (19).
• Drag åt låsmuttern (49) stadigt medan stoppskruven (28) hålls kvar.
• Om visaren (50) inte anger noll på fasningsskalan (12), lossa skruven (51) som håller fast visaren och flytta denna efter behov.

Inställning av anslaget (fig. H)

Den övre delen av anslagets vänstra sida (7) kan flyttas åt vänster för att ge utrymme så att sågen kan ställas i lutning upp till 48° åt vänster. För inställning av anslaget:

• Lossa plastknappen (23) och skjut anslaget åt vänster.
• Gör en sågrörelse med sågen avstängd och kontrollera utrymmet. Ställ in anslaget så nära bladet som möjligt så att det ger maximalt stöd utan att hindra armens vertikala rörelse.
• Drag åt knappen stadigt.

Sågspåret (52) kan proppas igen av sågspån. Använd en pinne eller tryckluft med lågt tryck för att rensa spåret.

Kontroll och inställning av fasvinkel (fig. A1, A2, I1 & I2)

• Lossa det vänstra anslagets lås (23) och skjut vänsteranslagets övre del så längt åt vänster som möjligt.
• Lossa klämhandtaget för fasning (17) och för sågarmen åt vänster tills stoppet för vinkelposition (21) vilar mot stoppet för inställning av fasningsläge (26). Detta är läget för 45° fasning.
• Inställningen går till så här:
• Lossa på låsmuttern (53) några varv och justera geringsarmen/skalan med stoppskruven (26) in eller ut tills visaren (54) visar 45° medan vinkelstoppet (21) vilar mot fasinställningsstoppet.
• Drag åt låsmuttern (53) stadigt medan stoppskruven (26) hålls kvar.
• För att uppnå en 3° högerfasning eller en 48° vänsterfasning måste stoppskruvarna ställas så att sågarmen har nödvändig rörelsefrihet.

Bruksanvisning

Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

Innan Du börjar:

• Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.
• Försök aldrig såga mycket små bitar.
• Låt bladet såga fritt. Tvinga inte sågen.
• Såga inte förrän motorn har uppnått full hastighet.
• Se till att alla spärrknappar och spännhandtag är åtdragna.
  • Sätt fast arbetsstycket.
• Även om denna såg kan skära trä och många mjukmetaller, hänför sig användarinstruktionerna endast till sågning av trä. För andra material gäller samma riktlinjer. Såga aldrig järnhaltiga material (järn och stål) eller murverk med denna såg! Använd aldrig slipskiva!
• Använd spårskivan. Använd inte maskinen om spåret i skivan är bredare än 10 mm.

Till- och från-koppling (fig. J)

• Tryck in strömbrytaren för att starta maskinen (16).
• För att stanna maskinen, släpp strömbrytaren.
• Brylaren kan inte spärras i till-läge, men avtryckaren har ett håll (13) så att apparaten kan spärras i avstängt läge.

Kapning (fig. A1, A2 & K)

• Lossa geringsspärren (4) och kläm snabbspärren (5) uppåt.

• Lås snabbspärren i läge för 0° och dra åt geringsspärren.

• Placera trästycket som ska sågas mot anslaget (3 & 7).

• Tag manöverhandtaget (1) och tryck in spärrspaken (10) så att huvudet frigörs. Tryck in brytaren (17) för att starta motorn.
• Tryck ned huvudet så att klingan sågar igenom trästycket och när in i spårskivan av plast (27).
• Efter avslutad sågning släpper man upp strömbrytaren och väntar tills klingan har stannat innan man för tillbaka huvudet till dess övre läge.

Vertikal geringskapning (fig. L)

• Lossa geringsspärren och tryck snabbspärren uppåt. Flytta huvudel åt höger eller vänster till önskad vinkel.
• Snabbspärren kommer automatiskt att söka sig till 10°, 15°, 22,5°, 31,62° och 45°. Om arbetet kräver en mellanvinkel eller 48°, håll huvudet stadigt och spärra det genom att dra åt geringsspärren.
• Se alltid till att geringsspärren är ordentligt fastsatt innan du börjar såga.
• Följ samma procedur som för "vertikal rak kapning".

När du snedsågar en liten bit från trästyckets ända, placera trästycket så att biten som ska sågas av befinner sig på sidan med den större vinkeln mot anslaget; alltså stycket som ska sågas av till höger vid vänstergering och till vänster vid högergering.

Vinklade snitt (fig. A1, A2 & M)

Fasvinkeln kan ställas in från 3° åt höger till 48° åt vänster och kan sågas med geringarmen inställd mellan noll och maximalt 45° geringsläge åt höger eller vänster.

• Lossa det vänstra anslagets lås (23) och skjut vänsteranslagets (7) övre del så längt åt vänster som möjligt. Lossa spännhandtaget för fasning (17) och ställ in önskad fasvinkel.
• Drag åt spännhandtaget (17) stadigt.
• Följ samma procedur som för "vertikal rak kapning".

Sågningens kvalitet

Hur jämnt ett sågsnitt blir beror på många faktorer, t ex materialet som sågas. Vid listverk och andra precisionsändamål som kräver ett jämnt sågsnitt får du bäst resultat med en vass sågklinga (60 tänder karbidstål) och en långsam, jämn sågrörelse.

Se till att materialet inte kryper medan du sågar; kläm det ordentligt på plats. Låt alltid klingans stanna helt innan du lyfter armen. Om det ändå bryts ut små fibrer vid arbetsstyckets bakända, klistra en bit maskeringstejp på trät där sågningen ska göras. Såga igenom tejpen och avlägsna den försiktigt när du är färdig.

Kropps- och handställning

Rätt ställning på kropp och händer medan du använder geringssågen gör arbetet lättare, noggrannare och säkrare.

• Placera aldrig händerna i sågområdet.
• Placera händerna aldrig närmare bladet än 150 mm.
• Håll arbetsstycket stadigt mot bordet och anslaget medan du sågar. Håll kvar händerna tills du har släppt strömbrytaren och bladet har stannat helt.
• Utför rörelsen alltid blint (med avstängd såg) så att du kan kontrollera klingans spårförning innan du sågar en skåra som måste vara prydlig.
  • Korsa aldrig händerna.
• Håll båda fötterna stadigt på golvet och se till att du håller balansen.
• Följ armen när du flyttar den till höger eller vänster och stå något vid sidan av bladet.
• Sikta genom skyddets galler när du följer ett pennstreck.

Klämning av arbetsstycket (fig. A5)

- Kläm om möjligt fast trästycket vid sågen.

• För bästa resultat, använd spännbacken (31) som är avsedd för bruk med din såg. Kläm arbetsstycket mot anslaget om det är möjligt.
  Du kan klämma antingen till höger eller vänster om bladet; kom ihåg att placera spännbacken mot en stadig, plan yta på anslaget.

Använd alltid en materialklämma vid sågning av icke järnhaltiga metaller.

Stödning av långa arbetsstycken (fig. A3)

• Långa arbetsstycken måste alltid stödjas.
• För bästa resultat, använd det förlängda stödet (29) till att öka bredden på sågbordet (kan erhållas separat hos din återförsäljare). Stöd långa arbetsstycken på lämpligt sätt, t ex med en sågbock eller liknande, så att ändarna inte kan falla.

Sågning av tavelramar, geringslådor & andra fyrsidiga projekt (fig. N1 & N2)

Trimlister och andra ramar

Utför några enkla projekt i provbitar till du börjar få "känsla" för sågen. Din såg är perfekt för gering av höm som det som visas i fig. R1. Den avbildade fogen kan göras antingen med lutnings- eller geringinställning.

Med lutningsinställning

De båda plankorna är lutade i 45° vinkel, vilket ger ett 90° hörn. Geringsarmen spärras i nolläge. Trät placeras med den breda flatsidan mot bordet och den smala sidan mot anslaget.

Med geringsinställning

Samma sågning kan utföras som höger- eller vänstergering med träts flatsida mot anslaget N1.

De båda skisserna (fig. N1 & N2) är endast för fyrsidiga föremål. Vid ett annat antal sidor krävs en annan gerings- eller lutningsvinkel.

Nedanstående tabell ger rätt vinkel för diverse former, utgående från att alla sidor är lika långa. För en form som inte står i tabellen, dela 180° genom antalet sidor för att erhålla rätt gerings- eller lutningsvinkel.

Antal sidor Vinkel gering eller lutning

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Sammansatt geringssnitt (fig. O1 & O2)

En sammansatt gering är en sågning med både geringsvinkel (fig. N2) och fasningsvinkel (fig. N1) samtidigt. Ett sådant sågning används för att göra ramar eller lädor med avfasade sidor som den i fig. O1.

Om sågvinkeln varierar från snitt till snitt, kontrollera att spärrarna för fasning och gering är ordentligt åtdragna. Dessa knappar måste dras fast varje gång fasnings- eller geringsvinkeln har ändrats.

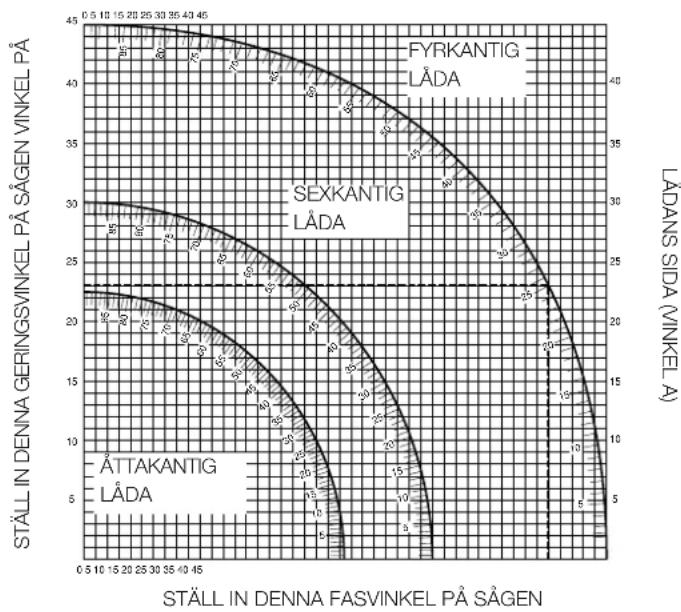

• Nedanstående diagram är till hjälp när du ställer in lutnings- och geringsvinkeln för att såga en sammansatt gering. Välj den vinkel "A" (fig. O2) som behövs för det aktuella projektet och sök upp den vinkeln på båglinjen i diagrammet. Följ från den punkten diagrammet rakt nedåt för rätt lutningsvinkel och rakt åt sidan för rätt geringsvinkel.
• Ställ in sågen för dessa vinklar och såga ett par provsnitt.
  • Prova hur de sågade bitarna passar ihop.

Exempel: För att göra en fyrsidig låda med 30° yttervinkel (vinkel "A"), (fig. O2), använd bågen uppe till höger. Sök upp 25° på bågskalan. Följ den horisontella skärande linjen åt ena eller andra hålet för rätt geringsinställning av sågen (23°). Följ på samma sätt den vertikala skärande linjen uppåt eller nedåt för rätt lutningsvinkelinställning av sågen (40°). Gör alltid ett par snitt i provbitar för att kontrollera sågens inställning.

Mikrometerskala (fig. P1 - P3)

Din såg är försedd med en mikrometerskala för ökad precision.

För inställningar som kräver bråkdelar av vinklar (1/4°, 1/2°, 3/4°) kan du med mikrometerskalan fininställa geringsvinkeln till närmaste 1/4°.

Använd mikrometerskalan på följande sätt.

• Stäng av apparaten.
• Sätt geringsvinkeln på närmaste hela grad genom att ställa mikrometerskalans mittersta märke fig. P1 i linje med märket för hela grader som är etsat i geringsskalan. Se noga på fig. fig. P1; den avbildade inställningen är 24° gering åt höger. Ställ in den sista 1/4° genom att trycka in geringsarmens spärr och försiktigt flytta armen åt höger till mikrometermärket för 1/2° står i linje med det närmaste gradstrecket på geringsskalan.

I detta exempel råkar närmaste gradstreck på geringsskalan vara 25°.

Fig. fig. P2 visar en inställning på 24 ^1/4 ° högergering.

Vid gering åt höger:

• förstora geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till höger på geringsskalan.
• förminska geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till vänster på geringsskalan.

Vid gering åt vänster:

• förstora geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till vänster på geringsskalan.
• förminska geringsvinkeln genom att flytta armen så att rätt mikrometermärke står i linje med närmaste gradstreck till höger på geringsskalan.

Sågning av fotlister

Sågning av fotlister utförs med en 45° fasningsvinkel.

• Gör alltid en tomkörning innan du börjar såga.
• Placera listens baksida mot sågen.

Innerhörn

- Vänster sida

• Placera listen med ovansidan mot anslaget.
• Spara vänstra sidan av snittet.

- Höger sida

• Placera listen med undersidan mot anslaget.
• Spara vänstra sidan av snittet.

Ytterhörn

- Vänster sida

• Placera listen med undersidan mot anslaget.
• Spara högra sidan av snittet.

- Höger sida

• Placera listen med ovansidan mot anslaget.
• Spara högra sidan av snittet.

Sågning av välvda lister

Sågning av välvda lister utförs i sammansatt gering. För att uppnå extrem noggrannhet måste sågen ställas in med följande vinklar: 31,62° för gering 33,85° fasning. Dessa inställningar gäller vanliga välvda lister med vinklar på 52° upptill och 38° nedtill.

• Prova först med värdelöst material före den definitiva sågningen.
• All sågning sker med vänsterfasning och listens baksida nedåt.

Innerhörn

- Vänster sida

• Placera listen med ovansidan mot anslaget.
  • Gering höger.
• Spara vänstra sidan av snittet.

- Höger sida

• Placera listen med undersidan mot anslaget.
  • Gering vänster.
• Spara vänstra sidan av snittet.

Ytterhörn

- Vänster sida

• Placera listen med undersidan mot anslaget.
• Gering vänster.
• Spara vänstra sidan av snittet.

- Höger sida

• Placera listen med ovansidan mot anslaget.
• Gering höger.
• Spara högra sidan av snittet.

Dammsugning (fig. A2 & A6)

• Sätt dammpåsen (32) på dammutsuget (20).
• Använd om möjligt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp.

Sågklinga

För att uppnå de angivna kapaciteterna, använd alltid 250 mm sågklinga med 30 mm spindelhål.

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Transport (fig.B)

Ett bärhandtag (9) är monterat ovanpå sågarmen så att geringssågen enkelt kan bäras.

• För transport av sågen, sänk armen och tryck in transportlåset (18).
• Använd alltid bärhandtaget (9) eller handgreppen (22) som visas i fig. B när sågen ska flyttas.

Skötsel

Ditt D≡WALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Rengöring

Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

• Rengör bordsytan regelbundet.
- Rengör dammuppsamlingssystemet.regelbundet.

Förbrukade maskiner och miljön

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DeWALT serviceverkstad.

DEWALT service

Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DeWALT.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din DeWALT-maskinens prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DeWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE •

Om din D≡WALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÄRS GARANTI •

Om din DeWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.

Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.

För adressen till närmaste DeWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DeWALT. Som alternativ finns en lista på auktoriserade DeWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet:

www.2helpU.com.

Brandvägen 301610 Vanda

Sverige

DEWALT Tel: [phone]

Box 603

421 26 Västra Frölunda, Besöksadr. Ekonomivägen 11

Türkiye
