BRUGSANVISNING DW702 DEWALT

Du har valgt et DeWALT elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

	DW702 DW703
Spænding V 230 230
Motoreffekt W 1.600 1.600
Klingediameter mm 250 250
Huldiameter mm 30 30
Maks. klingehastighed min	-1	5.000 5.000
Maks. tværsavningskapacitet 90° mm 162 162
Maks. geringskapacitet 45° mm 114 114
Maks. savedybde 90° mm 90 90
Maks. smigtværsavning 45° mm -	58
Gering (maks.-positioner)	venstre 50°	50°
	højre 50°	50°
Smig (maks.-positioner)	venstre -	48°
	højre -	3°
0° gering
Maximal savbredde ved maks. højde 89 mm	mm 95 95
Maximal savhojde ved maks. bredde 162 mm	mm 41 41
45° gering
Maximal savbredde ved maks. højde 89 mm	mm 67 67
Maximal savhojde ved maks. bredde 114 mm	mm 41 41
45° smigvinkel
Maximal savbredde ved maks. højde 61mm	mm -	95
Maximal savhojde ved maks. bredde 161 mm	mm -	25
31,62° gering, 33,85° smigvinkel
Maximal savhojde ved maks. bredde 133 mm	mm -	20
Automatisk klingebremstid	s < 10,0	< 10,0
Vægt	kg 14,8	13,8
Sikringer:
230 V maskiner	10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

EU-Overensstemmelseserklæring

DW702/DW703

DeWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/E∅F, 89/336/E∅F, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

For yderligere information bedes De venligst kontakte DeWALT på nedenstående adresse eller se bagsiden af brugervejledningen.

		DW702	DW703
L_pa (lydniveau)	dB(A)*	88,8	88,8
L_ua (akustisk styrke)	dB(A)	101,7	101,7
Den vægtede geometriske middeivserdi af accelerationstfrekvensen	m/s2	< 2,5 m/s2	< 2,5 m/s2

Sikkerhedsanvisninger

Når man anvender faststående elværktøj skal de lokale sikkerhedsbestemmelser altid overholdes for at nedsætte riskoen for brand, elektrisk stød og personskader.

Læs hele denne brugsanvisning omhyggeligt igennem, inden værktøjet tages i brug.

Gem brugsanvisningen til senere opslag.

Generelt

1 Hold arbejdsområdet rent
Rodede områder og arbejdsbænke indbyder til skader.

2 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet (250 - 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3 Hold børnene på afstand

Børn, besøgende eller dyr må ikke komme i nærheden af arbejdsområdet eller røre ved værktøjet eller netkablet.

4 Klæd dig rigtigt på

Bær ikke løsthængende tøj eller smykker. De kan sidde fast i bevægelige dele. Brug hårnet, hvis du har langt hår. Brug passende handsker og skridsikkert fodtøj, når du arbejder udendørs.

Brug altid beskyttelsesbriller. Brug ansigts- eller stovmaske, når brug af værktøjet kan danne støv eller flyvende partikler. Bær også et varmeresistent forklæde, hvis disse partikler er meget varme. Brug altid høreværn, når støjniveauet er ubehageligt, dvs. hvis lydtrykket som angivet i dette manual overstiger 85 dB(A).

6 Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Når man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, når der dannes metalspåner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en (Fl) fejlstrømsafbryder.

7 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

8 Vær opmærksom

Se på det du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

Hvis der findes enheder til at tilslutte støvudsugnings- og støvopsamlingsudstyret, skal man sørge for, at disse er tilsluttet og bruges korrekt.

11 Fjern justernøgler og skruenøgler

Kontroller altid at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes.

12 Forlængerkabler

Før brugen skal forlængerkablet efterses og udskiftes, hvis det er skadet. Når man bruger værktøjet udendørs, må man kun benytte forlængerkabler, der er beregnet til udendørs brug og mærkede til dette.

13 Brug det rigtige værktøj

Det er beskrevet i denne brugsanvisning, hvilke formål værktøjet er beregnet til. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Værktøjet gør arbejdet bedst ved den hastighed, som det er beregnet til. Værktøjet må ikke forceres.

Advarsel! Anvendelse af alt andet tilbehør eller udstyr eller udførelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medføre risiko for personskader.

14 Kontrollér værktøjet for beskadigede dele

Kontrollér omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og sammenbrændinger, brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion.

Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis én af delene er beskadliget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres eller udskiftes på et autoriseret DeWALT-værksted. Forsøg aldrig selv at reparere værktøjet.

15 Afbryde værktøjet

Sluk og vent til værktojet er standset helt, før du forlader det. Afbryd altid værktøjet, når det ikke er i brug, og før du udskifter nogen som helst værktojsdel, noget som helst tilbehør eller udstyr, og før der foretages service.

16 Undgå utilsigtet start af værktøjet

Sørg for, at værktojet er slukket, när ledningen tilsluttes strømmen.

17 Ledningen må ikke misbruges

Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

18 Opbevar værktøjet sikkert, når det ikke bruges

Når værktøjet ikke er i brug, skal det opbevares på et tørt, sikkert aflåst sted eller uden for børns rækkevidde.

19 Vedligehold værktøjet omhyggeligt

Værktøjet skal holdes rent og i god stand, for at det kan fungere bedst og sikrest. Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle håndtag og kontakter torre, rene og fri for olie og fedt.

20 Reparationer

Dette værktoj opfylder de relevante sikkerhedsbestemmelser. Få dit værktoj repareret på et autoriseret DEWALT-værksted. Reparationer må kun forelages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Yderligere sikkerhedsregler for geringssave

21 Aktivering af afskærmning

Klingeafskærmen på saven går automatisk op, när armen bringes ned; den går ned over klingen, när armen løftes. Afskærmningen kan loftes med hånden, när savklingen skal monteres eller fjernes eller for inspektion af saven. Løft aldrig klingeskærmen med hånden, uden at ledningen er taget ud at stikket.

22 Flyvende genstande

Skærmens forsektion har lameller for at sikre udsynet ved savningen. Selv om lamellerne mindsker mængden af flyvende genstande, er der åbninger i skærmen og man bør altid bruge øjenværn, når man kigger gennem lamellerne.

23 Savklinger

Se til at klingen roterer i den rigtige retning. Hold klingen skarp. Brug ikke klinger med større eller mindre diameter en den anbefalede. Vedrørende korrekt klingespecifikationer se de tekniske data.

24 Klingeafskærmning

Brug aldrig saven med afskærmningen afmonteret.

25 Pas på hænderne

Hold hænderne væk fra savklingens spor. Hold hænderne væk fra klingeområdet, når savens strømkabel er tilsluttet.

26 Stop af motoren

Loft klingen fra savsporet i arbejdsemnet før kontakten frikobles. Forsog aldrig at stoppe maskinen, når den er i bevægelse, ved at holde et værktoj eller lignende mod klingen. Kil ikke noget fast mod ventilatoren for at blokere motorakslen.

27 Vedligeholdelse af klingen og akselkraverne

Kontrollér at bladet og spindelkraverne er rene på kontaktoverfladerne, og brug den medleverede skruenøgle til at stramme dem med.

Rumtemperatur

Brug kun maskinen når omgivelserne har en temperatur på mellem 5 °C og 40 °C.

El-sikkerhed

Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Dit værktøj er dobbeltisoleret i henhold til EN 61029; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en stromførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktojets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm ^2 .

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Spændingsfald

Strømafbrydelser medfører korte spændingsfald. Under forhold, hvor strømforsynings forholdene ikke er de mest ideelle, kan andet udstyr blive påvirket.

Hvis systemimpedansen er lavere end 0,25 Ω, vil forstyrrelser højst sandsynligt ikke forekomme.

Kontroller emballagens indhold

Emballagen indeholder:

1 Monteret geringssav
1 Klingenøgle
1 Klinge, ATB (DW703)
1 Klinge, TCG (DW702)
2 Skruetvinger (DW702)
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktojet i brug.

Beskrivelse (fig. A1 - A6)

A1

1 Aktiveringshändtag
2 Flytbar nedre afskærmning
3 Højre sideanlæg
4 Geringsspærreknop
5 Geringslås
6 Geringsskala
7 Venstre sideanlæg
8 Monteringshuller til bænkmontering
9 Bærehåndtag
10 Udløserarm
11 Bageste nedre beskyttelsesskærm
12 Smigskala
13 Hul til lås
14 Klingenøgle
15 Spindellås
16 Afbryder

17 Smiglås
18 Transportlås

A2

20 Støvudsugningstud
21 Vinkelpositionsstop
22 Håndudskæring
23 ∅verste anlægs venstre låseknop
24 ∅vre beskyttelsesskærm
25 Motorhus
26 Smigpositionsjusteringsstop
27 Savsporsplade
28 Stop for justering af lodret position

A3

29 Støtteforlænger

A4

30 Justerbart længdestop

A5

31 Spændetvinge

A6

32 Støvpose

Samling

Træk stikket ud af stikkontakten inden samling.

Udpakning (fig. B)

• Tag saven forsigtigt ud af emballagen ved at tage i bærehåndtaget (9).
• Tryk aktiveringshåndtaget (1) nedad og træk transportlåsen (18) ud som vist.
• Frigør langsomt trykket nedad og lad armen gå helt op.

Montering på arbejdsbænk (fig. C)

• Hullerne (8) på alle fire fødder er beregnet til montering på bænk. Der er huller af to forskellige størrelser, som passer til forskellige skruestorrelser. Brug et af hullerne, det er ikke nødvendigt at bruge begge. Spænd altid saven godt fast for at undgå at den bevæger sig. Værktøjet kan monteres på et stykke finer med en tykkelse på 12,5 mm eller mere, hvorved det er lettere at transportere den. Finerstykket kan derefter spændes fast til underlaget samt flyttes til et andet arbejdssted og spændes fast der.
• Ved montering af saven på et stykke finer skal man sikre sig, at monteringsskruerne ikke stikker ud på undersiden af finerpladen. Finerpladen skal være plan med underlaget. Ved fastspænding på et underlag skal man kun spænde klemmefremspringene der, hvor monteringsskruerne er placeret. Hvis man spænder andre steder, vil dette indvirke på savens funktion.
• For at forhindre blokering og upræcision skal man sørge for, at monteringsoverfladen ikke er skæv eller ujævn. Hvis saven rokker på overfladen, kan man lægge tyndt materiale under en af savens fødder, indtil saven står fast på overfladen.

Montering af savklingen (fig. D1 - D5)

• Tryk udløserarmen (10) ned for at udløse den nedre beskyttelsesskærm (2), loft derefter den nedre beskyttelsesskærm så meget som muligt.
• Losn skruen (33) i skærmens beslag tilstrækkeligt til, at det vinklede hjørnestykke (34) kan komme mellem skruens hoved og skærmen. Dette vil gøre det muligt at løfte skærmens beslag (35) tilstrækkeligt til at komme til klingens låseskrue (36).

- Med den nedre skærm løftet oppe af skruen til skærmens beslag (33) trykkes på spindellåsen (15) med den ene hånd, og derefter løsnes den venstre klingeskruе (36) med den anden hånd ved hjælp af den medleverede gevindskårne klingenøgle (14) ved at dreje denne med uret.

Spindellåsen anvendes ved at trykke knappen ind som vist og dreje spindelen med hånden, til man mærker at låsen aktiveres. Fortsæt med at holde låseknappen inde for at forhindre at spindelen drejer.

• Fjern klingens låseskrue (36) og den udvendige akselkrave (37).
• Monter savklingen (38) på klingeadapteren (39) direkte på den indvendige akselkrave (40). Sorg for at tænderne på klingens underside peger mod savens bagende (væk fra brugeren).
• Udskift den udvendige akselkrave (37).
• Spænd klingens låseskrue (36) ved at dreje den mod uret, mens spindellåsen holdes aktiveret med den anden hånd.
• Før skærmbeslaget (35) ned, indtil det vinklede hjørnestykke (34) sidder under hovedet på skærmbeslagets skrue (33).
• Spænd skruen på skærmbeslaget.

Tryk aldrig spindellåsetappen ind, mens klingen roterer. Sørg for at holde skærmbeslaget nede og spænd skruen på skærmbeslaget godt, efter at klingen er monteret.

Justering

Træk stikket ud af stikkontakten inden justering.

Din geringssav er grundigt justeret på fabrikken. Hvis det er nødvendigt at justere den på grund af ændringer under transport eller håndtering eller af anden årsag, skal nedenstående anvisninger følges. Når justeringerne er udført en gang, skulle det ikke være nødvendigt at justere dem igen.

Kontrol og justering af klingen i forhold til anlægget (fig. E1 - E4)

• Løsn geringsspærreknoppen (4) og klem geringslåsen (5) opad for at frigøre geringsarmen (42).
• Drej geringsarmen, indtil tappen lokaliserer den i 0° geringsstilling. Spænd ikke spærreknoppen.
• Træk hovedet nedad, indtil klingen netop går ind i savsporet (43).
• Sæt en vinkel (44) mod anlæggets venstre side (7) og mod klingen (38) (fig. F3).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på følgende måde:
• Losn de tre skruer (45) og flyt skalaen/geringsarmenheden mod venstre eller højre, indtil klingen står i en vinkel på 90° mod anlægget, som målt ved vinklen.
• Spænd de tre skruer (45) igen. Geringsindikatorens værdi har ingen belydning på nuværende tidspunkt.

Justering af geringsindikatoren (fig. E1, E2 & F)

• Løsn geringsspærreknoppen (4) og tryk på geringslåsen (5) for at frigøre geringsarmen (42).
• Flyt savarmen for at indstille geringsindikatoren (46) på nul som vist på fig. F.
• Med geringsspærreknoppen løsnet lades geringslåsen gå på plads, mens geringsarmen drejes forbi nulpunktet.
• Overvåg indikatoren (46) og geringsskalaen (6). Hvis indikatoren ikke viser præcis nul, losnes skruen (47), plasticlisten (48) bevæges, til der står 0°, og skruen spændes.

Kontrol og justering af klingen i forhold til bordet (fig. G1 -G6)

• Løsn smiglåsen (17).
• Tryk geringsarmen mod højre for at sikre at den er helt lodret med vinkelpositionsstoppet (21) anbragt mod stoppet for justering af lodret position (28) og stram smiglåsen.
• Træk hovedet nedad, indtil klingen netop går ind i savsporet (43).
• Sæt en vinkel (44) på bordet og op mod klingen (38) (fig. G3).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på folgende måde:
• Løsn låsemøtrikken (49) et par omgange, og mens du kontrollerer, at stopskruen (28) er i fast kontakt med vinkelstillingsstoppet (19), drejer du skruen til at indstille stop for lodret position (28) ind eller ud indtil klingen står 90° i forhold til bordet, som målt med vinkelmåleren.
• Stram låsemøtrikken (49) godt til, mens du holder stopskruen (28) fast i positionen.
• Hvis smigindikatoren (50) ikke viser nul på smigskalaen (12), løsn da skruen (51), der holder skalaen og flyt den, til 0 vises.

Justering af anlægget (fig. H)

Den øverste venstre del af anlægget (7) kan justeres til venstre for at skabe spillerum og tillade saven en smigvinkel på 48° til venstre.

Anlægget justeres på følgende måde:

• Losn de to plastknopper (23) og lad anlægget glide til venstre.
• Foretag en prøvekørsel med saven frakoblet (off) og kontroller spillerummet. Juster anlægget så det sidder så tæt på klingen som formålstjenligt for at give maksimal støtte for arbejdsemnet uden at indvirke på armens op- og nedbevægelser.
• Stram knoppen sikkert.

Styresporet (52) kan blive tilstoppet med savsmuld. Brug en pind eller trykluft med ringe tryk til at rense styresporet med.

Kontrol og justering af den mellemliggende smigvinkel

(fig. A1, A2, I1 & I2)

• Løsn venstre anlægs lås (23) og skub venstre anlægs øverste del så langt mod venstre som muligt.
• Losn smiglåsen (17) og flyt savarmen til venstre, indtil vinkelpositionsstoppet (21) hviler på smigpositionsjusteringsstoppet (26). Dette er 45° smigposition.
• Indstil på følgende måde:
• Løsn låsemøtrikken (53) et par omgange og skruen til smigpositionsjusteringsstoppet (26) ind eller ud, indtil indikatoren (54) angiver 45° med vinkelpositionsstoppet (21) hvilende på smigpositionsjusteringsstoppet.
• Stram läsemotrikken (53) godt til, mens du holder stopskruen (26) fast i positionen.
• For at opnå en 3° højre smigvinkel eller en 48° venstre smigvinkel, skal de to justeringsstopskruer indstilles, så de tillader savarmen at bevæge sig tilstrækkeligt.

Brugervejledning

Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

Før værktøjet tages i brug:

• Monter en passende savklinge. Brug ikke for slidte savklinger. Den maksimale omdrejningshastighed for værktøjet må ikke overstige savklingens maksimale omdrejningshastighed.
• Forsog ikke at save for små genstande.
  • Lad klingen save frit. Pres ikke.
• Lad motoren nå op på fuld hastighed før savningen påbegyndes.

• Se til at alle låseknopper og klemmehåndtag er spændte.

• Fastspænd arbejdsemnet.

• Selv om denne sav kan save træ og mange andre materialer, som ikke er af metal, vedrører disse brugsanvisninger kun savning af træ. De samme retningslinier gælder for andre materialer. Sav ikke materialer af metal (jern eller stål) eller murværk med denne sav! Brug ikke slibeskiver!
• Brug savsporspladen. Brug ikke maskinen, hvis savsporet er bredere end 10 mm.

Tænd og sluk (fig. J)

• Tryk på afbryderen (16) for at tænde for maskinen.
• Værktøjet standses ved at slippe afbryderen.
• Der er ingen mulighed for at låse kontakten i tændt position, men der er et hul (13) i afbryderen, som er beregnet til en lås, så maskinen kan låses i slukket position.

Lodret tværsnit (fig. A1, A2 & K)

• Løsn geringsspærreknoppen (4) og vip geringslåsen (5) opad.
• Sæt geringslåsen i 0° position og spænd geringsspærreknoppen.
• Placer træemnet, som skal saves, mod anlægget (3 & 7).
• Grib fat om aktiveringshåndtaget (1) og tryk på udløserarmen (10) for at frigøre hovedet. Tryk på afbryderen (17) for at starte motoren.
• Tryk hovedet ned, så klingen kan save sig igennem træet og gå ind i plastsavsporspladen (27).
• Slip afbryderen, når savningen er gennemfort, og vent til savklingen står helt stille, før du drejer hovedet tilbage til dets øverste hvileposition.

Lodret geringstværsnit (fig. L)

• Løsn geringsspærreknoppen og vip geringslåsen opad. Før hovedet til venstre eller til højre til den ønskede vinkel.
• Geringslåsen vil automatisk stille sig på 10°, 15°, 22,5°, 31,62° og 45°. Hvis der ønskes en mellemliggende vinkel eller 50°, holdes hovedet fast, og det fastlåses ved at spænde geringsspærreknoppen.
• Sørg altid for at geringsspærreknoppen er godt spændt før savningen.
• Fortsæt som ved lodret lige tværsnit.

Ved gering af enden af et stykke træ med ringe afskæring placeres træstykket sådan at afskæringen sker på den side af klingen, der har størst vinkel til anlægget; d.v.s. venstre gering, afskæring til højre - højre gering, afskæring til venstre.

Smig (fig. A1, A2 & M)

Smigvinklen kan indstilles fra 3° til højre til 48° til venstre og kan saves med geringsarmen indstillet på mellem nul og maksimalt 45° gering til højre eller venstre.

• Losn venstre anlægs lås (23) og skub venstre anlægs overste del (7) så langt mod venstre som muligt. Losn smiglåsen (17) og indstil smigvinklen efter ønske.
• Spænd smiglåsen (17) godt.
• Fortsæt som ved lodret lige tværsnit.

Snitkvalitet

Ethvert snits glathed afhænger af en række forskellige variable, f.eks. det anvendte materiale. Hvis man ønsker et så glat snit som muligt med henblik på støbning eller anden form for præcisionsarbejde, vil man opnå de ønskede resultater ved at anvende en skarp (60 tands karbid) klinge og en langsom, jævn savehastighed.

Sørg for at materialet ikke bevæger sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen løsnes. Hvis der opstår små træfibre bagest på arbejdsemnet, kan man sætte et stykke tape på træemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, når savningen er udført.

Ved at holde en korrekt kropsholdning og håndstilling under arbejdet, vil arbejdet med geringssaven gå lettere, blive mere præcist og sikrere.

• Hold aldrig hænderne i nærheden af saveområdet.
• Lad ikke hænderne komme nærmere end 150 mm fra klingen.
• Hold arbejdsemnet godt fast mod bordet og mod anlægget under savningen. Hold hænderne i stilling, indtil afbryderen er sluppet og klingen er standset helt.
• Foretag altid prøvekørsler (uden strom) før afsluttende snit, for at kontrollere klingens bane.
  • Kryds ikke hænderne som vist.
• Hold begge fødder fast på gulvet og sørg for at være i balance.
• Når savearmen bevæges til venstre eller højre skal man følge med og stå lidt forskudt for savklingen.
• Kig gennem beskyttelsesskærmens lameller, när en blyantslinie skal følges.

Fastspænding af arbejdsemnet (fig. A5)

• Spænd træstrykket fast til saven, når dette er muligt.
• For at opnå det bedste resultat, bor den tvinge (31), der er beregnet til anvendelse med saven anvendes. Spænd emnet fast til anlægget, når dette er muligt. Det kan fastspændes på begge sider af savklingen. Husk at placere klemmen mod en solid, flad støtteoverflade.

Brug altid en materialeklemme, när der skæres i ik-jernmetaller.

Støtte for lange stykker (fig. A3)

• Sørg altid for at støtte lange stykker.
• For at opnå det bedst mulige resultat bør forlægningsstøtten (29) bruges til forlængning af savens bordbredde (fås hos forhandleren som ekstraudstyr). Stot lange stykker ved anvendelse af passende midler såsom savbukke eller lignende for at forhindre, at enderne falder ned.

Savning af billedrammer, skyggekasser og andre firesidede genstande (fig. N1 & N2)

Lav nogle få provesnit med affaldstræ for at opnå føling med saven. Saven er et perfekt værktoj til geringssavning af hjømer som dem der vises på fig. N1. Den viste samling kan laves ved hjælp af enten smig- eller geringsindstilling.

Brug af smigindstilling

Smigvinklen for de to plader er begge indstillet på 45° for at opnå et 90° hjørne. Geringsarmen er låst i nulposition. Træstykket er placeret med den brede, flade side mod bordet og den smalle kant mod anlægget.

Brug af geringsindstilling

Samme snit kan udføres ved geringssavning til højre og til venstre med den brede overflade mod anlægget.

De to skitser (fig. N1 & N2) gælder kun for firesidede genstande.

Da antallet sider varierer, varierer gerings- og smigvinklerne også.

Tabellen nedenfor angiver passende vinkler for en lang række former under antagelse af, at alle sider har samme længde. For at finde frem til gerings- eller smigvinklerne for en form, der ikke vises i tabellen, divideres 180° med antallet sider.

Antal sider Gerings- eller smigvinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Dobbeltgering (fig. O1 & O2)

Et kombineret geringssnit er et snit med en geringsvinkel (fig. N2) og en smigvinkel (fig. N1) samtidig. Denne form for snit bruges til fremstilling af rammer eller kasser med skrå sider som dem der vises på fig. O1.

Hvis snitvinklen varierer fra snit til snit, kontrolleres at smiglåseknoppen og geringsspærreknoppen er ordentligt spændt. Disse knopper skal spændes efter alle ændringer i smig- eller geringsvinklerne.

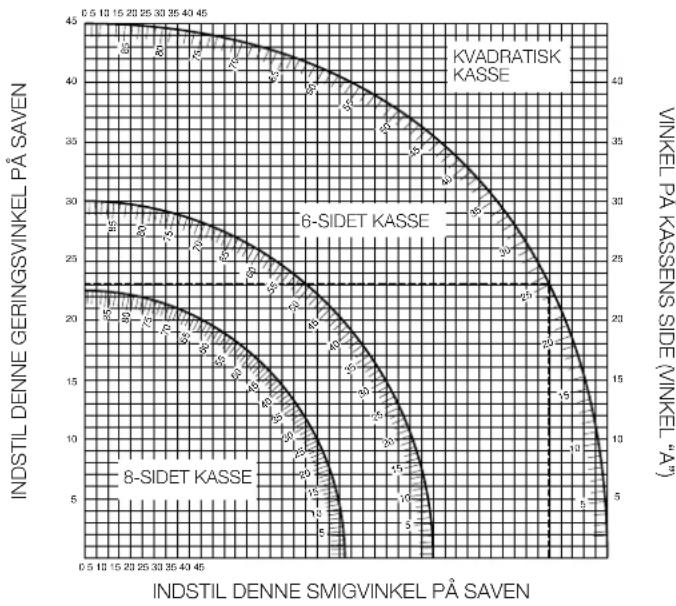

• Tabellen nedenfor kan hjælpe til med at finde frem til de rigtige smigog geringsindstillinger for almindelige kombinerede geringssnit. Tabellen bruges ved at vælge en ønsket vinkel "A" (fig. O2) for projektet og finde denne vinkel i tabellen. Derefter følges tabellen lodret ned for at finde den korrekte smigvinkel og derefter vandret for at finde den korrekte geringsvinkel.
• Indstil saven på de fundne vinkler og foretag nogle provesnit.
• Eksperimenter med at samle de savede stykker.
• Eksempel: For at lave en firesidet kasse med en 25° udvendig vinkel (angle "A") (fig. O2) bruges den øverste højre bue. Find 25° på bueskalaen. Følg den vandrette tværlinie til en af siderne for at finde geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linie opad eller nedad for at finde smigvinkelindstillingen (40°). Foretag altid prøvesnit på affaldstræ for at kontrollere savens indstilling.

Saven er udstyret med en mikrometerskala for at opnå stor præcision.

For indstillinger, der kræver brøkindstillinger (1/4°, 1/2°, 3/4°), gør mikrometerskalaen det muligt at indstille geringsvinklerne med 1/4° præcision. Mikrometerskala anvendes på følgende måde:

Lad os som eksempel antage at vi ønsker en vinkel på 24 ^1/4 ° til højre.

- Indstil geringsvinklen på det gradhul, der er nærmest den ønskede indstilling, ved at stille midtermærket på skydelæren, vist på fig. P1, ud for det hele gradtal på geringsskalaen. Undersøg fig. P1 omhyggeligt, indstillingen viser 24° gering til højre. For at indstille på den ekstra 1/2° trykkes på geringsarmlåsen og armen flyttes forsigtigt, til %1° mikrometersmærket står ud for det nærmeste gradmærke på geringsskalaen.

I dette eksempel er det nærmeste gradmærke på geringsskalane 25°.

Fig. fig. P2 viser en indstilling på 24 ^1/4 ° gering til højre.

Ved gering til højre:

• øges geringsvinklen ved at flytte armen for at stille det pågældende mikrometersmærke ud for det nærmeste mærke på geringsskalaen til højre.
• mindskes geringsvinklen ved at flytte armen for at indstille det pågældende mikrometersmærke ud for det nærmeste mærke på geringsskalaen til venstre.

• øges geringsvinklen ved at flytte armen for at stille det pågældende mikrometermærke ud for det nærmeste mærke på geringsskalaen til venstre.
• mindskes geringsvinklen ved at flytte armen for at indstille det pågældende mikrometersmærke ud for det nærmeste mærke på geringsskalaen til højre.

Savning af fodlister

Savning af fodlister foretages ved en smigvinkel på 45°.

• Foretag altid en prøvekørsel uden strøm, før der saves.
• Al savning foretages med listens bagside liggende fladt på saven.

Indvendigt hjørne

- Venstre side

• Placer listen med oversiden mod anlægget.
  • Gem venstre side af snittet.

- Højre side

• Placer listen med undersiden mod anlægget.
  • Gem venstre side af snittet.

Udvendigt hjørne

- Venstre side

• Placer listen med undersiden mod anlægget.
  • Gem højre side af snittet.

- Højre side

• Placer listen med oversiden mod anlægget.
  • Gem højre side af snittet.

Savning af toplister

Savningen af toplister udføres i en kombineret gering. For at opnå den størst mulige præcision har din sav forhåndsindstillede vinkelpositioner på 31,62° gering og 33,85° smigvinkel. Disse indstillinger er beregnede på standard toplister med 52° vinkler foroven og 38° vinkler forneden.

• Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.
• Alle snit foretages i en venstre smigvinkel og med listens bagside mod basis.

Indvendigt hjørne

- Venstre side

• Listens top mod anlægget.
  • Gering til højre.
  • Gem venstre side af snittet.

- Højre side

• Listens bund mod anlægget.
  • Gering til venstre,
  • Gem venstre side af snittet.

Udvendigt hjørne

- Venstre side

• Listens bund mod anlægget.
  • Gering til venstre,
  • Gem venstre side af snittet.

- Hojre side

• Listens top mod anlægget.
  • Gering til højre.
  • Gem højre side af snittet.

Støvudsugning (fig. A2 & A6)

• Sæt støvposen (32) på støvtuden (20).
• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning.

Savklinger

For at opnå den angivne savekapacitet skal der altid anvendes 250 mm savklinger med 30 mm akselhuller.

Geringssaven leveres med et bærehåndtag (9) på savearmens overside for at gøre det bekvernt at bære den.

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktojet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktojet behandles korrekt og rengøres jævnligt.

Rengøring

Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

• Rengør bordet overflade jævnligt.
- Rengør støvudsugningssystemet jævnligt.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DeWALT serviceværksted.

DEWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DeWALT.

På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage.

Hvis du ikke er helt tilfreds med din DeWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktojet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af din DeWALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis en DeWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udfort uautoriserede reparationer.
• At dateret kobsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT.

Alternativt kan De også finde en liste over DeWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på folgende adresse: www.2helpU.com.

Importør i Danmark: Black & Decker

7 Strekk deg ikke for langt

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.

17 Stell pent med ledningen

Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.

18 Oppbevar verktøyet på et trygt sted när det ikke er i bruk

Ditt verktøy er dobbeltisolert i samsvar med EN 61029. Jordet ledning er derfor ikke nødvendig.

- Hvis avfasingsindikatoren (50) ikke indikerer null på avfasingsskalaen (12), løsner du skruen (51) som sikrer indikatoren og flytter indikatoren så langt som nødvendig.

Justere føringsstykket (fig. H)

∅vre venstre del av föringsstykket (7) kan justeres mot venstre for å gi tilstrekkelig klaring til å skjære med en skråsnitt på hele 48° mot venstre. Slik justerer du föringsstykket:

Säkerhetsanvisningar

12 Förlängningskablar
