KÄYTTÖOHJE DW702 DEWALT

Olet valinnut D≡WALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta D≡WALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

	DW702 DW703
Jännite V 230 230
Ottoteho W 1.600 1.600
Terän halkaisija mm 250 250
Teräkeskiön halkaisija mm 30 30
Suurin pyörimisnopeus/min 5.000 5.000
Suurin leikkuualue 90° mm 162 162
Suurin jiirileikkuualue 45° mm 114 114
Suurin leikkuusyvyys 90° mm 90 90
Suurin vinoleikkuualue 45° mm - 58
Jiirileikkaus (max kulmat) vasen 50°	50°
		oikea 50° 50°
Vinoleikkaus (max kulmat)		vasen - 48°
		oikea - 3°
0°:n jiiri
Leikkuuleveys kun työkappaleen suurin korkeus 89 mm		mm 95 95
Leikkuukorkeus kun työkappaleen suurin leveys 162 mm		mm 41 41
45°:n jiiri
Leikkuuleveys kun työkappaleen suurin korkeus 89 mm		mm 67 67
Leikkuukorkeus kun työkappaleen suurin leveys 114 mm		mm 41 41
45°:n vinosahaus
Leikkuuleveys kun työkappaleen suurin korkeus 61 mm		mm - 95
Leikkuukorkeus kun työkappaleen suurin leveys 161 mm		mm - 25
31,62° jiirikulma, 33,85° vinokulma
Leikkuukorkeus kun työkappaleen suurin leveys 133 mm		mm - 20
Automaattinen terän jarrutusaika		s < 10,0 < 10,0
Paino		kg 14,8 13,8
Sulakkeet:
230 V	10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

CE-Vaatimustenmukaisuustodistus

DW702/DW703

DeWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 ja EN 61029 mukaisesti.

Lisätietoja saat DEWALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.

		DW702	DW703
L_pa (äänenpaine)	dB(A)*	88,8	88,8
L_ua (äänteho)	dB(A)	101,7 101,7
Kilhtvyyden painotettu neliöllinen keskiervo	m/s2	< 2,5 m/s2	< 2,5 m/s2

* käyttäjän korvassa

Käytettäessä kiinteitä koneita on aina noudatettava kyseisessä maassa voimassa olevia turvamääräyksiä, jotta tulipalon, sähköiskun ja henkilökohtaisen vahingon riski pienentyisi.

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa.

Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Yleistä

1 Pidä työskentelyalue siistinä
Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.
2 Ajattele työskentelyalueen vaikutusta työhösi
Älä altista konetta sateelle. Älä käytä konetta kosteissa tai märissä olosuhteissa. Järjestä työskentelyalueelle hyvä valaistus (250-300 luksia). Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.
3 Työskentele lasten ulottumattomissa
Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon.
4 Pukeudu asianmukaisesti
Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. Kun työskentelet ulkona, käytä sopivia käsineitä ja jalkineita, jotka eivät luista.
5 Suojavaatetus
Käytä aina suojalaseja. Käytä hengityssuojainta, jos työskennellessä syntyy pölyä tai hiukkasia. Jos hiukkaset ovat erittäin kuumia, käytä myös lämpöä kestävää esiliinaa. Käytä kuulosuojaimia aina, kun äänen taso nousee epämiellyttäväksi, esim. jos tässä käyttöohjeessa mainittu äänen taso on suurempi kuin 85 dB (A).
6 Suojaudu sähköiskuilta
Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Kun konetta käytetään äärimmäisen vaikeissa olosuhteissa (esim. suuri kosteus tuotettaessa metallilastuja), sähköturvallisuutta voidaan parantaa asentamalla koneeseen eristysmuunnin tai maavuodon virrankatkaisin.
7 Älä kurottele
Seiso aina tukevasti ja tasapainossa.
8 Ole tarkkaavainen
Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.
9 Kiinnitä työstökappale kunnolla
Käytä ruuvipuristinta tai -kappaletta, jotta työstökappale pysyy kunnolla kiinni. Se on turvallisempaa ja saat molemmat kädet vapaaksi työhön.
10 Liitä pölynpoistolaite
Jos laitteissa on liitäntä pölynpoisto- ja pölynkeräyslaitteistolle, varmista, että ne on kiinnitetty ja niitä käytetään oikein.
11 Poista jakoavaimet ja ruuviavaimet
Tarkista, että jakoavaimet ja ruuviavaimet on poistettu koneesta ennen kuin käynnistät sen.
12 Jatkojohdot
Tarkista jatkojohto ennen käyttöä, ja vaihda vaurioitunut johto uuteen. Käytettäessä konetta ulkona sen kanssa saa käyttää vain ulkokäyttöön soveltuvia ja sen mukaisesti merkittyjä jatkojohtoja.
13 Käytä oikeaa konetta
Oikea käyttötarkoitus on kuvattu tässä käyttöohjeessa. Älä tee pienillä työkaluilla tai varusteilla työtä, johon tarvitaan suurtehoista työkalua. Työkalu toimii paremmin ja turvallisemmin, kun sitä käytetään oikeaan tarkoitukseen. Älä ylikuormita konetta.
Varoitus! Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden.
14 Tarkista, että kone on kunnossa
Tarkista ennen käyttöä, ettei kone tai sähköjohto ole vaurioitunut.

Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja eltä kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, eltä kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on vahingoittunut tai viallinen. Älä käytä konetta, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa DeWALTin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse.

15 Irrota kone virtalähteestä.

Kytke kone pois päältä ja odota, että se on täysin pysähtynyt, ennen kuin poistut paikalta. Irrota kone virtalähteestä, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa.

16 Vältä tahatonta käynnistämistä

Varmista, että kone on pois päältä, ennen kuin kytket sen virtalähteeseen.

17 Huolehdi johdon kunnosta

Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

18 Varastoi käyttämättömät koneet

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

19 Hoida työkalua huolellisesti

Pidä työkalu hyvässä kunnossa ja puhtaana tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä kaikki kädensijat ja virrankatkaisijat kuivina ja puhtaina öljystä ja rasvasta.

20 Korjaukset

Tämä työkalu on asianmukaisten turvaohjeiden mukainen Korjauta työkalusi valtuutetussa DeWALTin huoltolikkeessä. Korjauksia saavat tehdä vain valtuutetut henkilöt, jotka käyttävät alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita.

Erityisiä katkaisu- ja jiirisahoilla työskentelyyn liittyviä lisäohjeita

21 Suojusten toiminta

Koneen teränsuojus nousee automaattisesti kun lasket terän alas ja päinvastoin. Teränsuojusta voi nostaa kädellä, kun sahanterää vaihdetaan tai sahaa tarkistetaan. Älä koskaan nosta sahanterää käsin, ellei sahaa ole sammutettu.

22 Lastut

Teränsuojuksen etuosassa on säleikkö näkyvyyden helpottamiseksi. Vaikka säleikkö vähentää huomattavasti lastujen sinkoamista, suojuksessa on aukkoja ja sahatessa tulisi pitää aina suojalaseja.

23 Sahanterät

Varmista että terä pyörii oikeaan suuntaan. Pidä sahanterät terävinä. Älä käytä koneessa suositusten vastaisia sahanteriä. Tarkista sahanterän sopivuus teknisistä tiedoista.

24 Teränsuojukset

Älä koskaan käytä sahaa, jos suojukset eivät ole oikeilla paikoillaan.

25 Varo käsiäsi

Älä pistä käsiäsi sahanterän eteen. Älä koskaan työnnä käsiäsi sahanterän linjalle kun saha on kytketty sähköverkkoon.

26 Moottorin sammuttaminen

Nosta terä työkappaleen sahausurasta ennen kuin sammutat koneen. Älä koskaan yritä pysäyttää pyörivää sahanterää painamalla esim. puukapulaa terää vasten. Älä myöskään yritä jarruttaa moottoria työntämällä esineitä tuulettimen aukkoon.

27 Sahanterien ja laippojen kunnossapito

Huolehdi että sahanterän ja laippojen kosketuspinnat oval puhtaat. Käytä varusteisiin kuuluvia ruuviavaimia kiristämiseen.

Ympäröivä lämpötila

Käytä konetta vain lämpötilassa, joka on 5 °C - 40 °C:n välillä.

Sähköturvallisuus

Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Koneesi on kaksoiseristetty EN 61029:n mukaisesti; siksi ei tarvita maadoitusjohtoa.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Jatkojohdon käyttö

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Äkilliset jännitepudotukset

Äkilliset virtapilkit aiheuttavat lyhytaikaisia jännitepudotuksia. Jos virransaantiolosuhteet ovat epäsuotuisat, muut kojeet voivat kärsiä.

Mikäli järjestelmän sähkönsaannin estyminen on pienempi kuin 0,25 Ω, häiriöitä ei todennäköisesti havaita.

Pakkauksen sisältö

Pakkaus sisältää:

1 Valmiiksi koottu katkaisu- ja jiirisaha
1 Sahanterän kuusioavain
1 Terä, ATB (DW703)
1 Terä, TCG (DW702)
2 Työkappale (DW702)
1 Käyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A1 - A6)

A1

1 Työkahva
2 Liikuteltava terän alasuojus
3 Oikeanpuoleinen takavaste
4 Jiirisahauksen lukitusnuppi
5 Jiirisahauksen salpa
6 Jiirisahauksen asteikko
7 Vasemmanpuoleinen takavaste
8 Kiinnitysreiät
9 Kantokahva
10 Sahauspään vapautinvipu
11 Terän taka-alasuojus
12 Vinosahauksen asteikko
13 Aukko ylimääräistä lukitusta varten
14 Sahanterän kuusioavain
15 Karanlukitusnuppi
16 Liipaisinkytkin
17 Vinosahauksen lukitusvipu
18 Sahauspää alas -lukitusnuppi

A2

20 Purunpoistoaukko

21 Kulman lukitsin

22 Nostosyvennys

23 Vasemmanpuoleisen takavasteen yläosan siipiruuvi

24 Terän yläsuojus

25 Moottorin suojus
26 Vinosahauksen lukitsin
27 Kitapala
28 Pystysuoran asennon lukitsin

A3

29 Lisätuki pitkille kappaleille

A4

30 Pitkittäisohjain

A5

31 Työkappaleen kiinnityspuristin

A6

32 Pölypussi

Asennus

Vedä pistoke pistorasiasta aina ennen asennusta.

Pakkauksen avaaminen (kuva B)

• Poista saha pakkauksestaan varovasti kantokahvasta nostaen (9).
• Paina työkahvaa (1) alas ja vedä ulos sahauspään alas-lukitusnuppi (18) kuten kuvassa näkyy.
• Anna paineen tasaantua ja anna sahausvarren nousta ylös.

Sahan kiinnittäminen (kuva C)

• Sahan kaikissa neljässä jalassa on reiät (8), jotta saha olisi helpompi kiinnittää työalustaan. Reikiä on kahta eri kokoa eri kokoisia ruuveja varten, mutta ruuveja ei tarvitse kiristää kumpaankin reikään. Kiinnitä saha aina tukevasti työpöytään tai muulle alustalle. Sahaa on helpompi siirtää paikasta toiseen jos saha ruuvataan 12,5 mm:n tai paksummalle vanerille, joka voidaan taas kiinnittää puristimilla varsinaiselle työalustalle.
• Kun kiinnität sahan vaneriin huolehdi, etteivät ruuvien päät työnny ulos vanerin pohjasta. Sahan on seistävä työalustalla tasaisesti. Kun kiinnität sahan työalustalle, kiinnitä puristimet sahan jalkojen vahvistettuihin kohtiin ruuvien aukkojen kohdalle. Kiinnityspuristimien käyttö muualla häiritsee sahan käyttöä.
• Kiinnitysalusta ei saa olla käyrä tai epätasainen, sillä tällöin työn tarkkuus kärsi. Jos saha heiluu alustalla, laita sahan jalan alle ohut tukikappale kunnes saha seisoo tukevasti alustalla.

Sahanterän asentaminen (kuva D1 - D5)

• Paina sahauspään vapautinnuppia (10) jolla vapautat alasuojuksen (2).
• Löysää suojuksen kiinnitysruuvia (33) niin, että saat kulmakappaleen (34) irti ruuvista ja suojuksesta. Näin voit nostaa suojuksen pidikettä (35) ylöspäin ja pääset käsiksi sahanterän lukitusruuveihin (36).
• Kun suojuksen pidike (33) pitää alempaa suojusta ylhäällä, paina toisella kädellä karanlukitusnuppia (15) ja löysää toisella kädellä kuusioavaimella (14) vasenkierteinen terän lukitusruuvi kiertämällä avainta (36) myötäpäivään.

Kun painat karanlukitusnuppia, pyöräytä karaa kädellä kunnes se lukkiutuu. Pidä lukitusnuppia alaspainettuna, ettei kara ala pyöriä.

• Irrota terän lukitusruuvi (36) ja ulompi laippa (37).
• Asela sahanterä (38) aivan sisälaippaa (40) vastapäätä olevaan terämuuntimeen (39). Varmista, että sahanterän alareunan hampaat osoittavat taaksepäin (käyttäjästä poispäin).
  • Laita ulompi laippa (37) paikoilleen.

• Kiristä terän lukitusruuvi (36) kiertämällä ruuviavainta vastapäivään ja pidä samanaikaisesti karanlukitusta paikallaan toisella kädellä.

• Siirrä suojuksen pidikettä (35) alaspäin kunnes kulmakappaleen (34) alareuna menee kiinnitysruuvin (33) alle.

• Kiristä suojuksen kiinnitysruuvi.

Älä koskaan paina karanlukitusnuppia sahanterän pyöriessä. Varmista, että painat suojuksen pidikkeen asianmukaiselle paikalleen ja kiristät suojuksen kiinnitysruuvin, kun olet asentanut sahanterän paikalleen.

Säädöt

Vedä pistoke pistorasiasta aina ennen säätöjä.

Katkaisu- ja jiirisahan säädöt on tarkistettu tehtaalla. Jos säätöjä kuljetuksen, käsittelyn tai jonkin muun syyn vuoksi on korjattava, noudata alla olevia säätöohjeita. Kun säädöt on tehty, niiden tulisi säilyä muuttumattomina.

Sahanterän säätö suhteessa takavasteeseen (kuva E1 - E4)

• Löysää jiirisahauksen lukitusnuppi (4) ja vedä ylös jiirisahauksen salpa (5), jolla vapautat jiirisahausvarren (42).
• Käännä jiirisahausvartta kunnes jiiri on 0°. Älä kiristä lukitusnuppia.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (43).
• Laita suorakulmain (44) takavasteen vasenta puolta (7) ja sahanterää (38) vasten (kuva F3).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:
• Löysää kolme ruuvia (45) ja siirrä jiirisahaus/asteikko -kokoonpanoa oikealle tai vasemmalle, kunnes sahanterä on 90°:n kulmassa takavasteeseen nähden suorakulmaimella mitattaessa.
• Kiristä kolme ruuvia (45). Älä kiinnitä huomiota jiirisahauksen kulmaosoittimeen tässä vaiheessa.

Jiirisahauksen kulmaosoittimen säätö (kuva E1, E2 & F)

• Löysää jiirisahauksen lukitusnuppi (4) ja vedä ylös salpa (5), jolla vapautat jiirisahausvarren (42).
• Käännä sahausvartta niin, että jiirisahauksen kulmaosoitin (46) on nollassa, kuten kuvassa F.
• Anna jiirisahauksen lukitusnupin olla löysällä ja anna salvan naksahtaa paikalleen kun sahausvarsi on nollakohdassa.
• Tarkkaile osoitinta (46) ja jiirisahausasteikkoa (6). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (47), siirrä muovinen lista (48) 0°:een ja kiristä ruuvi.

Sahanterän tarkistus ja säätö suhteessa pöytään (kuva G1 - G6)

• Löysää vinoleikkauksen lukitusvipu (17).
• Paina jiirisahausvartta oikealle varmistuaksesi siitä, että se on täysin pystysuorassa sahauskulman lukitsimen (21) kanssa, joka on vastapäätä pystysuoran asennon lukitsinta (28) ja kirstä vinosahauksen lukitusvipu.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (43).
• Aseta kolmioviiivain (44) pöydälle ja terää (38) vasten (kuva G3).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:

• Löysää lukituspulttia (49) muutama kierros ja samalla kun varmistut siitä, että lukitusruuvi (28) on tiukasti kiinni sahauskulman lukitsimessa (19), kierrä pystysuoran asennon lukitusruuvia (28) sisään tai ulos, kunnes terä on 90°:n kulmassa pöytään nähden suorakulmaimella mitattaessa.

• Kiristä lukitusmutteri (49) tiukasti samalla kun pidät lukitusruuvia (28) paikallaan.

• Jos kulmasahauksen osoitin (50) ei ole asteikolla (12) täsmälleen nollassa, löysää ruuvia (51), joka pitää osoittimen paikoillaan, ja siirrä osoitinta tarpeen mukaan.

Takavasteen säätö (kuva K)

Vasemman puoleisen takavasteen yläosaa (7) voidaan siirtää, jotta saha saadaan 48°:n vinosahausasentoon vasemmalle. Takavasteen säätö:

• Löysää vasteen siipiruuvi (23) ja siirrä vastetta vasemmalle.
• Testaa sahauskulma ilman sähkövirtaa ja tarkista terän liikkumatila. Säädä vaste mahdollisimman lähelle sahanterää, jotta se tukisi työkappaletta kunnolla häiritsemättä kuitenkaan sahausvarren liikettä ylös ja alas.
• Kiristä ruuvi (23).

Ohjainuraan (52) voi joutua sahanpurua. Puhdista ohjainura sahanpurusta tikulla tai puhaltimella.

Vinosahauskulman tarkistus ja säätö (kuvat A1, A2, I1 & I2)

• Löysää vasemman takavasteen siipiruuvi (23) ja siirrä takavasteen yläosaa vasemmalle mahdollisimman pitkälle.
• Löysää vinosahauksen lukitusvipu (17) ja siirrä sahausvartta vasemmalle, kunnes sahauskulman lukitsin (21) on kohdakkain vinosahauksen lukitsimen (26) kanssa. Tämä on 45°:n vinosahausasento.
• Tee säädöt seuraavasti:
• Löysää lukitusmutteria (53) muutama kierros ja kierrä vinosahauksen lukitusruuvia (26) sisään tai ulos, kunnes osoitin (54) osoittaa 45° sahauskulman lukitsimen (21) ollessa kohdakkain vinosahauksen lukitsimen kanssa.
• Kiristä lukitusmutteri (53) tiukasti samalla kun pidät lukitusruuvia (26) paikallaan.
• Kun haluat vinosahauksen 3°:ta oikeaan tai 48°:ta vasempaan, näitä kulmia rajoittavat lukitusruuvit säädetään niin, että sahausvarsi liikkuu myös näihin kulmiin.

Käyttöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

Ennen käyttämistä:

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.
  • Tarkista työkappaleen kiinnitys.
• Vaikka tällä sahalla on mahdollista sahata puuta ja monia eirautametalleja, käyttöohjeissa viitataan vain puun sahaamiseen. Samal perusohjeet pätevät myös muiden materiaalien sahaukseen. Älä sahaa rautametalleja (rautaa ja terästä) tai kiveä tällä sahalla! Älä käytä hiomalaikkoja!
• Käytä kitapalaa. Älä käytä konetta jos kitapalan ura on leveämpi kuin 10 mm.

Koneen käynnistäminen ja sammuttaminen (kuva J)

• Kun haluat käynnistää koneen, paina liipaisinkytkintä (16).
• Pysäytä kone vapauttamalla kytkin.
• Sahaa ei voi lukita on-asentoon, mutta virtakytkimessä on reikä (13), johon voidaan laittaa munalukko ja näin saha voidaan lukita off-asentoon.

Pystysuora katkaisusahaus (kuva A1, A2 & K)

• Löysää jiirisahauksen lukitusnuppi (4) ja vedä salpaa (5) ylöspäin.

• Lukitse salpa 0°:seen ja kiristä jiirisahauksen lukitusnuppi.
  • Laita puunkappale vastetta vasten (3 & 7).

• Tartu kädensijasta (1) ja paina sahauspään vapautinnuppia (10). Käynnistä saha liipaisinkytkimestä (17).

• Paina sahauspäätä alas ja leikkaa puun läpi, kunnes saha ulottuu kitapalan uraan (27).
• Kun sahaus on suoritettu, irrota kytkimestä ja odota, että sahanterä on täysin liikkumatta ennen kuin palautat terän pään sen yläasentoon.

Jiirisahaus (kuva L)

• Löysää jiirisahauksen lukitusvipu ja vedä salpaa ylöspäin. Käännä sahauspäätä oikeaan tai vasempaan haluttuun kulmaan.
• Jiirikulman salpa asettuu automaattisesti 10°:een,15°, 22,5°, 31,62° ja 45° Jos haluat valita jonkin muun kulman tai 50°:n kulman, käännä sahauspää haluttuun kulmaan, pidä sahauspäätä paikallaan ja kiristä jiirisahauksen lukitusvipu.
• Varmista aina ennen sahausta että jiirisahauksen lukitusvipu on kunnolla kiristetty.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Kun sahataan laudan päätä ja siitä jää vain pieni jäännöspala, aseta lauta sahauspöydälle siten, että irrotettava kappale (jäännöspala) jää sille puolen terää, missä jiirikulma suhteessa takavasteeseen on suurempi: kun jiiri on vasempaan, jäännöspala jää oikealle; jos taas jiiri on oikeaan, jää jäännöspala vasemmalle.

Vinosahaus (kuva A1, A2 & M)

Vinosahauskulmat voidaan säätää 3°:sta oikeaan 48°:seen vasempaan, ja samalla jiirisahausvarsi voidaan säätää 0°- 45° välille vasempaan tai oikeaan.

• Löysää vasemman takavasteen siipiruuvi (23) ja siirrä takavasteen (7) yläosaa mahdollisimman pitkälle vasemmalle. Löysää vinosahauksen lukitusvipu (17) ja säädä haluttu vinosahauskulma.
  • Kiristä vinosahauksen lukitusvipu (17).
• Jatka kuten kohdassa "Kohtisuora sahaus".

Sahausjäljen laatu

Sahausjäljen tasaisuus riippuu monista tekijöistä, esim. sahattavasta materiaalista. Kun tarvitaan hyvin tasaista jälkeä listoja ja muita tarkkuustöitä varten, terävä sahanterä (60-hampainen karbiditerä) ja hitaampi, tasainen sahaus antaa paremman tuloksen.

Varmista ettei sahattava materiaali siirry paikaltaan sahattaessa. Kiinnitä työstökappale kunnolla. Anna sahanterän pyörimisliikkeen pysähtyä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteteippiä puuhun leikkauskohtaan. Sahaa teipin läpi ja poista teippi varovasti kun sahaus on tehty.

Sahausasento

Oikea sahausasento helpottaa työskentelyä, ja tällöin sahaaminen on myös tarkempaa ja turvallisempaa.

• Älä koskaan laita käsiäsi liian lähelle leikkuualuetta.
• Älä laita käsiäsi 150 mm lähemmäksi sahanterää.
• Pidä sahattaessa työstökappaletta tukevasti pöytää ja takavastetta vasten. Pidä kädet paikoillaan kunnes olet vapauttanut virtakytkimen ja sahanterän pyöriminen on täysin pysähtynyt.
• Testaa sahan leikkuulinja (ilman virtaa) ennen lopullista sahausta.
• Älä laita käsiäsi ristiin.
• Kun liikutat sahausvartta oikeaan ja vasempaan, seiso aina hieman sahanterän vieressä.
• Katso säleikön läpi kun seuraat sahausviivaa.

Työstökappaleen kiinnitys (kuva A5)

• Kiinnitä työstökappale aina sahauspöytään kun se vain on mahdollista.
• Käytä puristinta (31), joka on tarkoitettu käytettäväksi tämän sahan kanssa. Kiinnitä työstökappale takavasteeseen aina kun se on mahdollista.

Voit kiinnittää työstökappaleen sahanterän jommalle kummalle puolelle. Kiinnitä työstökappale vasteen tasaiseen kohtaan.

Ei-rautametalleja sahattaessa tulee aina käyttää työkappaleen puristinta.

Pitkien työstökappaleiden tuki (kuva A3)

• Tue aina pitkät työstökappaleet.
• Parhaan sahaustuloksen saavuttamiseksi käytä ohjainputkia (29), joilla pidennät sahapöydän pituutta (lisävaruste). Pitkät työstökappaleet voidaan tukea sahapukkia yms. vasten, etteivät työstökappaleen päät roiku ilmassa.

Taulukehysten, laatikoiden tai muiden nelitahoisten esineiden leikkaaminen (kuva N1 & N2)

Listojen ja kehysten viimeistely

Sahaa ensin muutama testipala, kunnes saat tuntuman sahaasi. Katkaisu- ja jiirisaha sopii hyvin erilaisten kulmien sahaukseen N1. Liitos voidaan tehdä joko vino- tai jiirisäädöllä.

Vinosahaussäätö

Kahden laudan vinosahauskulma säädetään 45°:seen, jolloin saadaan 90°:n kulma. Jiirisahausvarsi lukitaan nollaan. Puunkappale sijoitetaan tasainen, leveä puoli sahauspöytää vasten ja kapea reuna takavasteeseen päin.

Jiirisahaussäätö

Sama sahaus voidaan tehdä säätämällä jiirisahauskulmaa oikealle ta vasemmalle. Puunkappale sijoitetaan sahalle leveä pinta takavastetta vasten.

Piirrokset (kuva N1 & N2) ovat vain nelitahoisia kohteita varten. Kun sivujen määrät muuttuvat, muuttuvat myös jiiri- ja vinosahauskulmat. Alla olevasta taulukosta nähdään oikeat sahauskulmat eri malleille olettaen, että kaikki sivut ovat yhtä pitkiä. Jos haluamaasi mallia ei ole kaaviossa, jaa 180° sivujen määrällä, kun haluat tietää jiiri- tai vinosahauskulman.

Sivujen määrä Jiiri- tai vinosahauskulma

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Yhdistetty vino- ja jiirisahaus (kuva O1 & O2)

Tällä sahalle voidaan säätää sekä jiirisahaus- (kuva N2) että vinosahauskulma (kuva N1) samanaikaisesti. Yhdistettyä jiiri- ja vinosahausta voidaan tarvita kun sahataan kehyksiä tai laatikoita, joissa on kaltevat reunat kuten kuvassa O1.

Jos leikkuukulma vaihtelee tarkista, että vinosahauksen ja jiirisahauksen lukitusvivut ovat tiukasti kiinni. Nämä vivut on muistettava kiristää aina kun vino- tai jiirisahauskulmaa muutetaan.

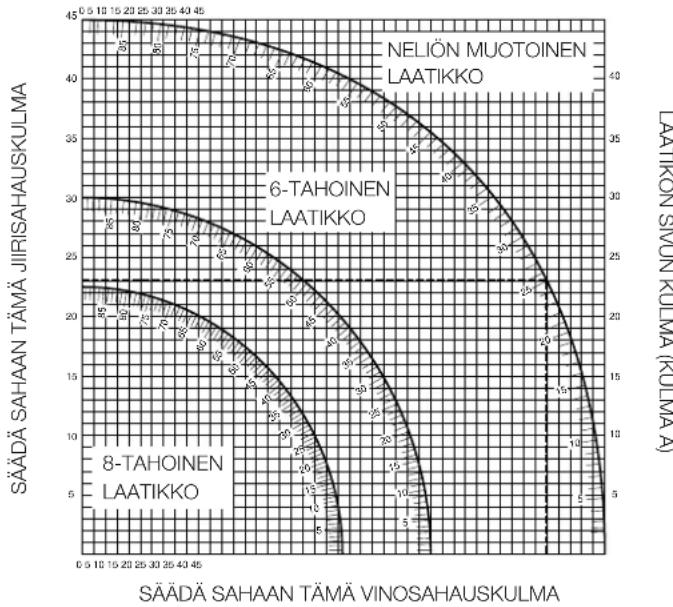

• Allaoleva kaavio helpottaa sinua tavallisimmissa yhdistelmäsahauksissa tarvittavien oikeiden vino- ja jirisahaussäätöjen valinnassa. Valitse haluttu kulma "A" (kuva O2) ja etsi kulma kaavion kaarelta. Seuraa kaarelta pystysuoraa viivaa suoraan alas akselille, josta löydät oikean vinosahauskulman, ja seuraa kaarelta vaakasuoraa viivaa toiselle akselille, josta näet oikean jirisahauskulman.
• Säädä sahaasi saadut jiiri- ja vinosahauskulmat, ja tee muutama koesahaus hukkapaloihin.
• Harjoittele liitettävien kappaleiden liittämistä toisiinsa.

Esimerkki: Kun haluat nikkaroida 4-tahoisen laatikon, jonka ulkokulmat ovat 25° (kulma "A") (kuva O2). Etsi luku 25° kaarelta. Seuraa vaakasuoraa viivaa kaaren kohdasta 25° jompaan kumpaan suuntaan, jolloin saat akselilta selville oikean jiirisahauskulman (23°). Samalla tavalla, seuraa pystysuoraa viivaa kaaren kohdasta 25° ylös tai alaspäin, jolloin saat akselilta selville oikean vinosahauskulman (40°). Tee aina muutama koesahaus hukkapaloille, joilla varmistat sahauskulmien oikeat säädöt.

Mikrometriasteikko (kuva P1 - P3)

Sahassa on mikrometriasteikko suurta tarkkuutta vaativia töitä varten. Mikrometriasteikosta saat säädettyä kulman 1/4°:n (15 min) tarkkuudella. Seuraa seuraavia ohjeita, kun tarvitset hienosäätöä:

Esimerkki: Haluat sahata 24 ^1/2 ° jiirin oikeaan.

- Sammuta saha.

- Säädä jiirisahauskulma haluttua kulmaa lähimpään kokonaiseen astemerkkiin kohdistamalla asteikon keskitysmerkki, kuten kuvassa kuva P1. Tutki kuvaa kuva P1: asetettu säätö on 24° jiiri oikeaan. 1/4° osan lisäämiseksi kulmaan, vedä jiirisäädön salpaa ylöspäin ja käännä varovasti jiirisahauksen vartta oikeaan, kunnes 1/4° astemerkki kohdistuu lähimmän jiirisahausasteikon astemerkin kanssa. Tässä tapauksessa lähin astemerkki jiirisahausasteikolla sattuu olemaan 25°. Kuvasta kuva P2 nähdään oikean jiirisahauksen 24°/4°:n kulma.

Kun jiiri on oikeaan:

• kasvata jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä oikealla olevaan merkkiin jiirisahausasteikolla.
• pienennä jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä vasemmalla olevaan merkkiin jiirisahausasteikolla.

Kun jiiri on vasempaan:

• kasvata jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä vasemmalla olevaan merkkiin jiirisahausasteikolla.
• pienennä jiirisahauskulmaa kääntämällä vartta niin, että kohdistat halutun merkin lähimpänä oikealla olevaan merkkiin jiirisahausasteikolla.

Lattialistojen sahaus

Lattialistojen sahaus tehdään 45°:n vinosahauskulmassa.

• Testaa kulmien säätö aina ilman virtaa ennen kuin sahaat työstökappaleita.
• Sahaamisen pitää tapahtua siten, että listan päällispuoli on litteänä sahaa vasten.

Sisäkulma

- Vasen puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

- Oikea puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

Päällyslistojen sahaus

Päällyslistojen sahaus tehdään yhdistetyllä jiirisahauksella. Jotta päästäisiin täydelliseen tarkkuuteen, sahan jiirikulman esiasetettu arvo on 31,62° ja vinosahauskulman 33,85°. Nämä asetukset pätevät standardeihin päällyslistoihin, joiden kulma on ylhäällä 52° ja alhaalla 38°.

• Tee koesahaus ennen lopullista sahausta jätemateriaalia käyttäen.
• Sahaus tehdään vasemmassa vinosahauskulmassa siten, että listan päällispuoli on pohjaa vasten.

Sisäkulma

- Vasen puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Listan alareuna takavasteeseen päin.
  • Vasen jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen oikea puoli.

Pölyn poisto (kuva A2 & A6)

• Asenna pölypussi (32) purunpoistoaukkoon (20).
• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen.

Sahanterät

Saavuttaaksesi ohjeiden mukaiset sahausalueet, käytä halkaisijaltaan 250 mm sahanteriä, joissa on 30 mm teräkeskiöt.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Kuljetus (kuva B)

Sahausvarren päässä on kantokahvan (9), josta sahaa on helppo kuljettaa paikastla toiseen.

• Kun kuljetat sahaa, laske varsi alas ja paina alas-lukitusnuppia (18).
• Kanna sahaa aina joko kantokahvasta (9) tai nostosyvennyksistä (22) (kuva B).

Huelto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Puhdistus

Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

• Puhdista pöydänpinta säännöllisesti.
• Puhdista pölynkeräysjärjestelmä säännöllisesti.

Koneen ympäristöystävällinen hävitys

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeeseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •
Jos et ole täysin tyytyväinen DeWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DeWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DeWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos D≡WALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DeWALT-myyjäsi tai valtuutetun DeWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DeWALTiin. Lista valtuutetuista DeWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.

Maahantuoja Suomi: Black & Decker Oy

GERINGSÅG DW702/DW703

Vi gratulerar!
