MANUALE UTENTE DW702 DEWALT

Siete entrati in possesso di un elettroutensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DeWALT uno degli strumenti più affidabili per l'utilizzatore professionale.

Dati tecnici

	DW702 DW703
Tensione V 230 230
Potenza assorbita W 1.600 1.600
Diametro mola mm 250 250
Aiesatura lama mm 30 30
Velocità max. lama min	5.000 5.000
Capacità max. di taglio a 90° mm 162 162
Capacità max. di taglio a 45° mm 114 114
Profondità max. di taglio a 90° mm 90 90
Profondità max. di taglio a 45° mm - 58
Taglio obliquo (posizioni max.) a sinistra 50°	50°
	a destra 50°	50°
Taglio inclinato (posizioni max.)	a sinistra - 48°
	a destra - 3°
Obliquo a 0°
Larghezza risultante ad altezza max. 89 mm	mm 95 95
Altezza risultante a larghezza max. 162 mm	mm 41 41
Obliquo a 45°
Larghezza risultante ad altezza max. 89 mm	mm 67 67
Altezza risultante a larghezza max. 114 mm	mm 41 41
Inclinato a 45°
Larghezza risultante ad altezza max. 61mm	mm - 95
Altezza risultante a larghezza max. 161 mm	mm - 25
Obliquo a 31,62°, inclinato a 33,85°
Altezza risultante a larghezza max. 133 mm	mm - 20
Tempo di frenatura automatica della lama	s < 10,0	< 10,0
Peso	kg 14,8	13,8
Fusibili:
Modelli da 230 V	10 A

I seguenti simboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.

Indica pericolo di scossa elettrica.

Dichiarazione CE di conformità

DW702/DW703

DeWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

Per ulteriori informazioni, contattare DeWALT nel indirizzo qui sotto o consultare il retro del presente manuale.

		DW702	DW703
L_pa (tumorosita)	dB(A)*	88,8	88,8
L_pa (potenza sonora)	dB(A) 101,7	101,7
Valore medio quadratico ponderato dell'accelerazione	m/s2	< 2,5 m/s2	< 2,5 m/s2

* all'orecchio dell'operatore

Direttore ricerca e sviluppo

Horst Großmann

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d'incendio, scariche elettriche e ferimenti. Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale.

Conservare questo manuale di istruzioni per successive consultazioni.

Informazioni generali

1 Tenere pulita l'area di lavoro
Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.

3 Tenere i bambini lontani dall'area di lavoro

Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare l'utensile o il cavo di alimentazione.

4 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Raccogliere i capelli se si portano lunghi. Quando si lavora all'esterno, è preferibile indossare dei guanti adeguati e delle scarpe antisducciolevoli.

5 Protezione personale

Indossate occhiali di sicurezza. Indossate una mascherina contro la polvere ogni volta che l'uso dell'utensile provochi polvere o schegge. Se tali particelle possono essere particolarmente calde, indossare anche un grembiule resistente al caldo. Indossare protezioni per le orecchie quando il livello del rumore risulta fastidioso, vale a dire se la pressione sonora indicata in questo manuale supera gli 85 dB(A).

6 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).

7 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

8 Stare sempre attenti

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'utensile quando si è stanchi.

9 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare. Ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.

10 Connettere l'apparecchiatura aspirapolvere

Se sono forniti i dispositivo per la connessione delle macchina aspirazione e raccolta della polvere, verificare che vengano collegate e utilizzate correttamente.

11 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'utensile si abbia cura di togliere chiavi e altri strumenti.

12 Prolunghe

Ispezionare la prolunga prima dell'uso e sostituirla se è danneggiata. Quando l'utensile viene impiegato all'esterno, usare unicamente le prolunghe per uso esterno.

13 Usare l'utensile adatto

L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l'utensile.

Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

14 Controllare che non vi siano parti danneggiate

Prima dell'uso, ispezionare accuratamente l'utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell'utensile. Accertare che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi. Non impiegare l'utensile se non è possibile accenderlo e spegnerlo mediante l'interruttore. Eventuali componenti difettosi o danneggiati vanno sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni.

15 Scollegare l'utensile

Spegnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre la spina dalla presa di alimentazione quando l'utensile non è in uso, o prima di cambiare pezzi, accessori o complementi o prima di eseguire lavori di manutenzione.

16 Evitare accensioni accidentali

Prima di collegare l'utensile alla presa, verificare che sia spento.

17 Non abusare del cavo elettrico

Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.

18 Custodia dell'elettroutensile dopo l'uso

Riporre gli utensili elettrici in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.

19 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi.

20 Riparazioni

Il presente utensile elettrico è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati D-EWALT per le riparazioni Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Norme di sicurezza supplementari per le troncatrice

21 Inserimento riparo

Il riparo lama della troncatrice si solleva automaticamente quando si abbassa il braccio, e si abbassa sulla lama quando si solleva il braccio. Il riparo si può sollevare manualmente durante l'attacco e lo stacco delle lame o per il controllo della macchina. Non sollevare mai il riparo della lama manualmente se la macchina non è disattivata.

22 Detriti

Il lato anteriore del riparo è dotato di feritoie che facilitano la visibilità durante le operazioni di taglio. Per quanto tali feritoie riducano sostanzialmente la quantità di detriti volanti, tuttavia, a causa delle aperture del riparo, si consiglia di indossare sempre un paio di occhiali di sicurezza prima di guardare attraverso le feritoie.

23 Lame troncatrice

Accertarsi che la lama ruoti nella direzione corretta. Tenere la lama sempre ben affilata. Non utilizzare lame di diametro maggiore o minore rispetto a quello consigliato. Per il tipo di lama indicato fare riferimento ai dati tecnici.

24 Ripari lama

Non azionare mai la troncatrice se i ripari non sono correttamente posizionati.

25 Protezione delle mani

Tenere le mani lontane dal percorso di taglio della lama della troncatrice. Non avvicinarle mai all'area circostante la lama quando la troncatrice è collegata alla alimentazione.

26 Arresto motore elettrico

Prima di rilasciare l'interruttore sollevare la lama dal taglio praticato nel pezzo di lavorazione.

Non cercare mai di arrestare la troncatrice attivata premendo un utensile o un oggetto similare contro la lama. Non inserire alcun oggetto a cuneo contro il ventilatore per trattenere l'albero motore elettrico.

27 Manutenzione della lama e dei collari dell'alberino

Accertarsi che le superfici di contatto della lama e dei collari dell'alberino siano pulite; per il serraggio servirsi di entrambe le chiavi.

Temperatura ambiente

Usare unicamente la macchina alle temperature ambientali da 5 °C a 40 °C.

Norme di sicurezza elettrica

Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.

Il Vostro utensile è fornito di doppio isolamento, in ottemperanza alla norma EN 61029, perciò non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm ^2 . Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Cadute di voltaggio

Le correnti di entrata causano cadute di voltaggio di breve durata. In condizioni sfavorevoli di alimentazione elettrica, altre attrezzature possono venir coinvolte.

Se il sistema d'impedanza della fonte di alimentazione è inferiore a 0,25 Ω, non è probabile che accadano perturbazioni.

Contenuto dell'imballo

L'imballo comprende:

1 Troncatrice montata
1 Chiave lama
1 Lama, ATB (DW703)
1 Lama, TCG (DW702)
2 Pinze (DW702)
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A1 - A6)

A

1 Impugnatura di azionamento
2 Riparo inferiore amovibile
3 Guidapezzo lato destro
4 Manopola di bloccaggio taglio obliquo
5 Fermo taglio obliquo
6 Scala graduata taglio obliquo
7 Guidapezzo lato sinistro
8 Fori per fissaggio al banco
9 Impugnatura di trasporto
10 Leva di rilascio bloccaggio testa

11 Riparo inferiore posteriore

12 Scala per inclinazioni

13 Foro per lucchetto

14 Chiave lama

15 Pulsante bloccaggio rotazione

16 Interruttore di accensione

17 Manico del morsetto di inclinazione

18 Perno bloccaggio testa

A2

20 Uscita aspirazione
21 Arresto posizione angolo
22 Incavo per trasporto troncatrice
23 Manopola di bloccaggio guidapezzo superiore lato sinistro
24 Riparo superiore
25 Corpo motore elettrico
26 Arresto di regolazione posizione di inclinazione
27 Tavola di taglio
28 Arresto di regolazione posizione verticale

A3

29 Prolunga supporto lavorazione

A4

30 Battuta regolabile

A5

31 Morsetto

A6

32 Sacchetto raccoglipolvere

Assemblaggio

Prima di effettuare il montaggio disinserire sempre la spina dalla presa di alimentazione.

Apertura dell'imballaggio (fig. B)

• Rimuovere con cautela la troncatrice dal materiale di imballaggio servendosi dell'impugnatura di trasporto (9).
• Premere l'impugnatura di azionamento (1) ed estrarre tirando il perno di bloccaggio (18), come illustrato.
• Rilasciare con cautela la pressione verso il basso e lasciare che il braccio si sollevi fino alla massima altezza.

Montaggio su banco (fig. C)

- Su tutti i quattro piedini sono previsti dei fori (8) che semplificano il montaggio su banco. I fori sono di due dimensioni onde permettere l'impiego di viti di dimensioni diverse. Non è necessario utilizzare entrambi i fori: uno è sufficiente. Onde evitare spostamenti fissare sempre saldamente la troncatrice.

Per renderla più facilmente trasportabile, la si può montare su un pezzo di compensato di 12,5 mm o più di spessore, che può a sua volta essere bloccato sul supporto di lavorazione o spostato in un'altra collocazione di lavoro e quindi nuovamente bloccato in posizione.

- Durante il fissaggio della troncatrice su un pezzo di compensato, accertarsi che le viti di montaggio non sporgano dal lato inferiore del legno. Il compensato deve essere montato a livello sul supporto di lavorazione. Per il bloccaggio della troncatrice su qualsiasi superficie di lavoro, bloccare solo le borchie dei fori delle viti di fissaggio. Bloccaggi effettuati in altri punti, infatti, interferiscono con il corretto funzionamento della macchina.

- Per evitare incollaggi e imprecisioni, accertarsi che la superficie di montaggio non sia svergolata o altrimenti non uniforme. Se la troncatrice oscilla sulla superficie, infilare un pezzo sottile di materiale sotto uno dei piedini finché la macchina non risulta salda sulla superficie di fissaggio.

Montaggio lama della troncatrice (fig. D1 - D5)

• Premere la leva di rilascio della testa (10) per sbloccare il riparo inferiore (2), quindi sollevare quest'ultimo fino all'altezza max.
• Allentare la vite staffa della protezione (33) quanto basta a consentire al rinforzo angolato (34) di passare tra la testa della vite e la protezione. Questa operazione consente di sollevare la staffa del riparo (35) a un'altezza sufficiente a consentire l'accesso alla vite di bloccaggio della lama (36).
• Tenendo sollevata la protezione inferiore mediante la vite staffa della protezione (33) premere il pulsante di bloccaggio della rotazione (15) con una mano, quindi, servendosi della chiave della lama appositamente fornita (14), allentare con l'altra mano la vite della lama a filettatura sinistrorsa (36) ruotando in senso orario.

Non premere mai il perno di bloccaggio della rotazione mentre la lama è in rotazione. Dopo aver montato la lama aver cura di tenere la staffa del riparo verso il basso e di serrare saldamente la vite di quest'ultima.

• Estrarre la vite di bloccaggio della lama (36) e il collare esterno dell'alberino (37).
• Montare la lama della troncatrice (38) sull'adattatore della lama (39) collocato direttamente sul collare interno dell'alberino (40), accertandosi che i denti del bordo inferiore della lama siano rivolti verso il lato posteriore della troncatrice (lato opposto operatore).
• Rimontare il collare esterno dell'alberino (37).
• Serrare la vite di bloccaggio della lama (36) ruotando in senso antiorario, tenendo contemporaneamente il bloccaggio rotazione innestato con l'altra mano.
• Spostare la staffa del riparo (35) verso il basso finché il rinforzo angolato (34) non viene a trovarsi sotto la testa della vite staffa del riparo (33).
• Serrare la vita staffa del riparo.

Non premere mai il perno di bloccaggio della rotazione mentre la lama è in rotazione. Dopo aver montato la lama aver cura di tenere la staffa del riparo verso il basso e di serrare saldamente la vite di quest'ultima.

Regolazione

Prima di effettuare la regolazione disinserire sempre la spina dalla presa di alimentazione.

La Sega è stata accuratamente regolata in fabbrica. Qualora fosse necessario rieffettuare la regolazione a seguito della spedizione e della movimentazione, o per qualsiasi altro motivo, attenersi alle istruzioni in merito riportate di seguito. Una volta eseguite, tali regolazioni devono mantenersi precise.

Controllo e regolazione lama rispetto al guidapezzo (fig. E1 - E4)

• Allentare la manopola di bloccaggio taglio obliquo (4) e premere il fermo taglio obliquo (5) verso l'alto in modo da rilasciare il braccio taglio obliquo (43).
• Fare oscillare il braccio taglio obliquo finché il fermo non lo situa in posizione di taglio obliquo a 0°. Non serrare la manopola di bloccaggio.
• Tirare la testa verso il basso finché la lama non entra appena nella scanalatura di taglio (43).
• Poggiare una squadra (44) contro il guidapezzo lato sinistro (7) e la lama (38) (fig. F3).

Evitare il contatto della squadra con la punta dei denti della lama.

• Per la regolazione procedere come segue:
• Allentare le tre viti (45) e spostare il gruppo scala graduata/braccio taglio obliquo verso sinistra o verso destra finché la lama non risulta a 90° rispetto al guidapezzo, in base al rilevamento della squadra.
• Serrare nuovamente le tre viti (45). Per il momento non prendere in considerazione il valore di lettura dell'indicatore taglio obliquo.

Regolazione indicatore taglio obliquo (fig. E1, E2 & F)

• Allentare la manopola taglio obliquo (4) e premere il fermo taglio obliquo (5) onde rilasciare il braccio taglio obliquo (42).
• Spostare il braccio della troncatrice in modo da portare l'indicatore taglio obliquo (46) in posizione zero, come illustrato nella fig. F.
• Con la manopola di bloccaggio taglio obliquo allentata, far scattare in posizione il fermo taglio obliquo ruotando il braccio taglio obliquo oltre lo zero.
• Osservare l'indicatore (46) e la scala graduata taglio obliquo (6). Se l'indicatore non indica esattamente lo zero, allentare la vite (47), spostare la sagoma di plastica (48) affinché si legga 0° e stringere la vite.

Controllo e regolazione lama rispetto al tavolo (fig. G1 - G6)

• Allentare l'impugnatura di bloccaggio taglio inclinato (17).
• Premere il braccio taglio obliquo a destra per assicurarsi che sia completamente in verticale con l'arresto posizione angolo (21) collocato contro l'arresto regolazione posizione verticale (28), e stringere l'impugnatura di bloccaggio taglio inclinato.
• Tirare la testa verso il basso finché la lama non entra appena nella scanalatura di taglio (43).
• Collocare una squadra a triangolo (44) in verticale tra il piano e la lama (38) (fig. G3).

Evitare il contatto della squadra con la punta dei denti della lama.

• Per la regolazione procedere come segue:
• Allentare il dado di bloccaggio (49) di qualche giro e, assicurandosi che la vite di arresto (28) sia a contatto con l'arresto posizione angolo (19), ruotare la vite dell'arresto regolazione posizione verticale (28) per stringerla o allentarla fino a che non è a 90° rispetto al piano, in base a quanto indicato dalla squadra.
• Stringere il dado di bloccaggio (49) tenendo ferma la vite di arresto (28).
• Se l'indicatore taglio inclinato (50) non indica zero sulla scala graduata taglio inclinato (12), allentare la vite (51) di bloccaggio dell'indicatore e posizionare correttamente l'indicatore.

Regolazione guidapezzo (fig. H)

La sezione superiore del guidapezzo lato sinistro (7) si può regolare verso sinistra per creare il gioco che consente alla troncatrice di effettuare tagli inclinati fino a 48° a sinistra. Per eseguire la regolazione del guidapezzo:

- Allentare la manopola di plastica (23) e fare scorrere il guidapezzo verso sinistra.

• Eseguire una rotazione della lama in assenza di alimentazione (troncatrice disattivata) e controllare la presenza del gioco.
  Regolare quindi il guidapezzo in modo che risulti sufficientemente vicino alla lama da fornire il max. supporto al pezzo di lavorazione, senza però interferire con il movimento verso l'alto e verso il basso del braccio.
• Stringere saldamente la manopola.

La scanalatura della guida (52) si può intasare di segatura. Per pulirla usare un bastoncino o un getto di aria compressa a bassa pressione.

Controllo e regolazione dell'angolo di inclinazione (fig. A1, A2, I1 & I2)

• Allentare la manopola di bloccaggio guidapezzo lato sinistro (23) e fare scorrere il più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro.
• Allentare l'impugnatura di bloccaggio taglio inclinato (17) e spostare verso sinistra il braccio della troncatrice finché l'arresto posizione angolo (21) non poggia sull'arresto regolazione posizione taglio inclinato (26). Questa è la posizione taglio inclinato a 45°.
  • Per la regolazione procedere come segue:
• Allentare il dado di bloccaggio (53) di qualche giro e ruotare la vite dell'arresto regolazione posizione di inclinazione (26) stringendola o allentandola fino a che l'indicatore (54) non indica 45° e l'arresto posizione angolo (21) non poggia sull'arresto di regolazione posizione di inclinazione.
• Stringere il dado di bloccaggio (53) tenendo ferma la vite di arresto (26).
• Per ottenere un taglio inclinato di 3° a destra o di 48° a sinistra regolare le due viti arresto regolazione in modo da consentire al braccio della troncatrice di spostarsi come richiesto.

Istruzioni per l'uso

Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

Prima del funzionamento:

• Montare il tipo di lama appropriato. Non utilizzare lame eccessivamente usurate. La velocità max. di rotazione dell'utensile non deve superare quella della lama della troncatrice.
  • Non cercare di tagliare pezzi eccessivamente piccoli.
• Non forzare la lama, lasciare che esegua il taglio liberamente.
• Prima di eseguire il taglio attendere che il motore elettrico abbia raggiunto il regime max.
• Accertarsi che le manopole e le impugnature di bloccaggio siano serrate.
  • Fissare il pezzo di lavorazione.
• Per quanto la troncatrice sia in grado di tagliare molti materiali non ferrosi oltre al legno, le presenti istruzioni d'uso fanno riferimento esclusivamente al taglio del legno. Gli stessi principi valgono per gli altri materiali. Non impiegare la troncatrice per tagliare materiali ferrosi (ghisa e acciaio) o per laterizi! Non impiegare dischi abrasivi!
• Aver cura di impiegare la tavola di taglio. Non azionare la troncatrice se la larghezza della scanalatura di taglio è superiore a 10 mm.

Accensione/spegnimento (fig. J)

• Per accendere lo strumento, premere l'interruttore di accensione (16).
• Per fermare l'utensile, rilasciare l'interruttore.
• Non è prevista la possibilità di bloccare l'interruttore in posizione inserita, mentre il foro (13) dell'interruttore è appositamente fornito per inserivi un lucchetto di bloccaggio dello strumento in posizione disattivata.

Taglio verticale a troncare (fig. A1, A2 & K)

• Allentare la manopola di bloccaggio taglio obliquo (4) e premere il fermo taglio obliquo (5) verso l'alto.

• Innestare il fermo taglio obliquo in posizione 0° e serrare la manopola di bloccaggio taglio obliquo.

• Posizionare il legno da tagliare contro il guidapezzo (3 & 7).

• Afferrare l'impugnatura di azionamento (1) e premere la leva di sbloccaggio testa (10) per rilasciare quest'ultima. Premere l'interruttore di accensione (17) per avviare il motore elettrico.
• Premere la testa per consentire alla lama di eseguire il taglio nel legno e di penetrare nella tavola di taglio in plastica (27).
• Una volta completato il taglio, rilasciare l'interruttore e aspettare che la lama della troncatrice si fermi completamente prima di riportare la testa in posizione di riposo.

Taglio trasversale a squadra verticale (fig. L)

• Allentare la manopola di bloccaggio taglio obliquo e premere il fermo taglio obliquo verso l'alto. Spostare la testa verso sinistra o verso destra nell'angolazione desiderata.
• Il fermo taglio obliquo si posizionerà automaticamente a 10°, 15°, 22,5°, 31,62° e 45°. Qualora si desideri un qualsiasi angolo intermedio o un angolo di 50°, tenere saldamente la testa e bloccarla serrando la manopola di bloccaggio taglio obliquo.
• Prima di eseguire il taglio accertarsi sempre che la manopola di bloccaggio taglio obliquo sia strettamente serrata.
• Procedere come indicato per il "Taglio trasversale rettilineo verticale".

Quando si esegue il taglio obliquo all'estremità obliqua di un pezzo di legno, posizionare il legno con l'angolo maggiore rivolto verso il guidapezzo.

Tagli di sbieco (fig. A1, A2 & M)

Gli angoli inclinati si possono impostare da 3° a destra a 48° a sinistra e si possono eseguire impostando il braccio taglio obliquo tra zero e 45° max. a destra o a sinistra.

• Allentare la manopola di bloccaggio guidapezzo lato sinistro (23) e fare scorrere il più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro (7). Allentare l'impugnatura di bloccaggio taglio inclinato (17) e impostare quest'ultimo come desiderato.
• Serrare saldamente l'impugnatura di bloccaggio taglio inclinato (17).
• Procedere come indicato per il "Taglio trasversale rettilineo verticale".

Qualità di taglio

L'uniformità di qualsiasi taglio dipende da numerose variabili, come ad es. il materiale da tagliare. Quando siano richiesti tagli particolarmente levigati per modanature e altri lavori di precisione, i migliori risultati si ottengono con una lama affilata (60 denti, in carburo) e con una velocità di taglio più bassa e uniforme.

Accertarsi che il materiale non slitti durante il taglio; bloccarlo saldamente in posizione. Prima di sollevare il braccio attendere sempre che la lama si arresti completamente. Se fibre di legno di piccole dimensioni continuano a staccarsi sul lato posteriore del pezzo di lavorazione, applicare un tratto di nastro adesivo protettivo sul legno nel punto in cui si deve eseguire il taglio. Segare attraverso il nastro adesivo, quindi rimuoverlo con cautela al termine dell'operazione.

Posizione del corpo e delle mani

Se durante l'impiego della Troncatrice si assume la posizione corretta del corpo e delle mani, il taglio risulta più preciso e più sicuro.

• Non avvicinare mai le mani all'area di taglio.
• Posizionare le mani a una distanza non inferiore a 150 mm dalla lama.
• Durante il taglio tenere il pezzo di lavorazione saldamente a contatto con la tavola e con il guidapezzo. Tenere le mani in posizione finché non si rilascia l'interruttore e la lama non si è completamente arrestata.
• Prima dei tagli di finitura effettuare sempre alcune corse in assenza di alimentazione di potenza in modo da poter controllare il percorso della lama.

• Non incrociare le mani.
- Tenere entrambi i piedi ben poggiati sul pavimento e non sbilanciare il corpo lateralmente.
- Mentre si sposta il braccio della troncatrice verso sinistra e verso destra seguirlo e tenersi leggermente a lato della lama.
- Quando si segue una linea tracciata a matita, guardare attraverso le feritoie del riparo.

Bloccaggio del pezzo di lavorazione (fig. A5)

• Per quanto possibile, bloccare il legno sulla troncatrice.
• Per l'ottimizzazione dei risultati, utilizzare il bloccaggio (31) previsto per l'impiego con la troncatrice. Per quanto possibile, bloccare il pezzo di lavorazione sul guidapezzo. Il bloccaggio può essere realizzato sull'uno o sull'altro lato della lama della troncatrice; aver cura di posizionare il bloccaggio contro un tratto piano e robusto del guidapezzo.

Usare sempre un fermo materiale quando si tagliano metalli non ferrosi.

Supporto per pezzi lunghi (fig. A3)

• Sostenere sempre i pezzi lunghi.
• Per l'ottimizzazione dei risultati, impiegare la prolunga supporto lavorazione (29) (disponibile come optional presso il rivenditore) per estendere la larghezza della tavola della troncatrice. Sostenere i pezzi di lavorazione lunghi con un qualsiasi mezzo adeguato, come cavalletti o dispositivi analoghi, in modo da sostenerne le estremità.

Taglio di cornici per quadri, giunture a squadro (fig. N1 & N2)

Modanature di finitura e altre intelaiature

Si consiglia di provare a eseguire alcuni lavori semplici con del legno di scarto finché non si sviluppa una certa “sensibilità” nei confronti dell’utensile. La troncatrice DEWALT è l’utensile perfetto per eseguire angoli a squadra come quello illustrato nella fig. N1. La giunzione del disegno si può realizzare mediante la regolazione sia del taglio inclinato, sia del taglio obliquo.

Impiego della regolazione taglio inclinato

Il taglio inclinato dei due pannelli, regolato a 45° in entrambi i casi, permette di ottenere un angolo di 90°. Il braccio taglio obliquo è bloccato in posizione zero. Il legno è posizionato con il lato ampio e piatto contro la tavola e con il margine stretto contro il guidapezzo.

Impiego regolazione taglio obliquo

Lo stesso taglio si può eseguire mediante taglio obliquo a destra o a sinistra con la superficie ampia contro il guidapezzo.

I due disegni (fig. N1 & N2) valgono esclusivamente per oggetti quadrangolari. Al variare del numero dei lati, variano anche l'angolo di taglio obliquo e l'angolo di taglio inclinato. Nella tabella sottostante sono riportati gli angoli indicati per una varietà di forme, presupponendo che tutti i lati siano di lunghezza uguale. In caso di forme non indicate in tabella, per determinare l'angolo di taglio obliquo o inclinato dividere 180° per il numero di lati.

N. di lati Angolo taglio obliquo o inclinato

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Taglio composto (fig. O1 & O2)

Il taglio obliquo composto è il taglio eseguito contemporaneamente con un angolo di taglio obliquo (fig. N2) e inclinato (fig. N1). Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture con lati inclinati come quella illustrata nella fig. O1.

Se l'angolo varia da taglio a taglio, controllare che la manopola di bloccaggio taglio inclinato e quella di bloccaggio taglio obliquo siano saldamente serrate. Serrare nuovamente le manopole ognivalvolta si modifica l'angolo di taglio inclinato o a squadra.

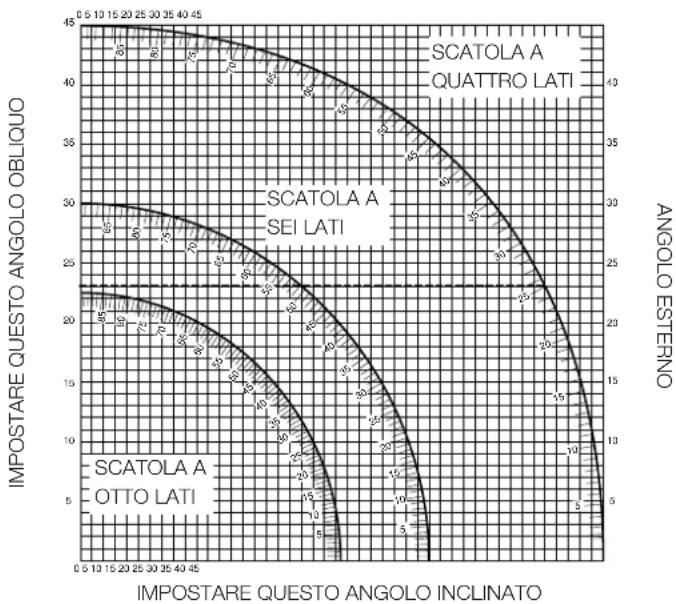

• La tabella riportata di seguito consente di selezionare le corrette impostazioni di taglio inclinato e a squadra per i più diffusi tagli a squadra composti. Per utilizzare la tabella, selezionare l'angolo desiderato "A" (fig. O2) del progetto e individuare tale angolo sull'arco appropriato della tabella. Partendo da tale punto scendere lungo la tabella seguendo una linea retta fino a trovare l'angolo inclinato corretto, e spostarsi lateralmente seguendo una linea retta trasversale, fino a trovare l'angolo di taglio obliquo corretto.
• Impostare la troncatrice sugli angoli prescritti ed eseguire alcuni tagli di prova.
• Esercitarsi a montare i pezzi. Esempio: Per costruire una scatola a quattro lati dotata di angoli esterni di 25° (angolo “A”) (fig. O2), utilizzare l’arco superiore di destra. Per ottenere l’impostazione angolo di taglio obliquo della troncatrice (23°), individuare il 25° sulla scala dell’arco, quindi seguire la linea orizzontale di intersezione fino all’uno o l’altro lato. Analogamente, per ottenere l’impostazione angolo di taglio inclinato della troncatrice (40°), seguire la linea verticale di intersezione fino alla sommità o al fondo. Al fine di verificare le impostazioni troncatrice, eseguire sempre alcuni tagli di prova su pezzi di legno di scarto.

Scala del nonio (fig. P1 - P3)

La troncatrice è dotata di scala del nonio che consente una maggior precisione. Per le impostazioni che richiedono gradi parziali ( 1/4^ , 1/2^ , 3/2^ ), la scala del nonio permette di impostare con precisione gli angoli di taglio obliquo fino al 1/4^ più prossimo (15 secondi). Per l'impiego della scala del nonio seguire le indicazioni riportate di seguito.

Ad esempio, si presuma che l'angolo di taglio obliquo desiderato sia 24 ^1/4 ° a destra.

• Disattivare la Troncatrice.

- Impostare l'angolo di taglio obliquo sul grado intero più prossimo desiderato allineando il contrassegno centrale della scala del nonio, illustrato nella fig. P1, con il numero relativo al grado intero inciso sulla scala taglio obliquo. Esaminare attentamente la fig. P1: l'impostazione indicata è 24° taglio obliquo a destra. Per impostare l'ulteriore 1/4°, premere il bloccaggio braccio taglio obliquo e spostare con cautela il braccio verso destra finché il contrassegno nonio 1/4° non si allinea con il contrassegno del grado più prossimo sulla scala taglio obliquo. In questo esempio, il contrassegno di grado più prossimo sulla scala taglio obliquo è 25°. La fig. P2 illustra un'impostazione taglio obliquo di 241/4° a destra.

Per l'esecuzione di tagli a squadra a destra:

• aumentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a destra.
• diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a sinistra.

Per l'esecuzione di tagli a squadra a sinistra:

• aumentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a sinistra.
• diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla scala taglio obliquo a destra.

Taglio del battiscopa

Il taglio del battiscopa viene eseguito ad un angolo di inclinazione di 45°.

• Prima di eseguire qualsiasi taglio eseguire sempre una corsa in assenza di alimentazione di potenza.
• Tutti i tagli vengono eseguiti con la parte posteriore della sagoma appoggiata di piatto sulla troncatrice.

Angolo interno

Lato sinistro

• Posizionare il battiscopa con il lato superiore contro il guidapezzo.
• Tenere il lato sinistro del taglio.

- Lato destro

• Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
• Tenere il lato sinistro del taglio.

Angolo esterno

- Lato sinistro

• Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
• Tenere il lato destro del taglio.

- Lato destro

• Posizionare il battiscopa con il lato superiore contro il guidapezzo.
• Tenere il lato destro del taglio.

Taglio di sagome a corona

Il taglio di sagome a corona viene eseguito in un taglio obliquo composto. Per ottenere un'elevata precisione, la troncatrice ha posizioni di angolazione predefinite a 31,62° e 33,85°. Queste impostazioni sono per sagome a corona standard con angoli di 52° nella parte superiore e di 38° nella parte inferiore.

• Eseguire tagli di prova usando materiale di scarto prima di eseguire i tagli definitivi.
• Tutti i tagli vengono eseguiti con un'inclinazione sinistra e con la parte posteriore della sagoma appoggiata alla base.

Angolo interno

- Lato sinistro

• Parte superiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a destra.
• Tenere il lato sinistro del taglio.

- Lato destro

• Parte inferiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a sinistra.
• Tenere il lato sinistro del taglio.

Angolo esterno

- Lato sinistro

• Parte inferiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a sinistra.
• Tenere il lato sinistro del taglio.

- Lato destro

• Parte superiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a destra.
• Tenere il lato destro del taglio.

Aspirazione polveri (fig. A2 & A6)

• Fissare il sacchetto raccoglipolvere (32) nell'uscita aspirazione (20).
• Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri.

Lame troncatrice

Per ottenere le capacità di taglio specificate, utilizzare sempre lame per troncatrice da 250 mm dotate di fori per alberino da 30 mm.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Trasporto (fig. B)

Per facilitarne il trasporto, la troncatrice a squadra è dotata di apposita impugnatura (fig. 9) sulla sommità del braccio.

• Per il trasporto della troncatrice, abbassare il braccio e premere il perno di bloccaggio (18).
• Per la movimentazione della troncatrice utilizzare sempre l'impugnatura di trasporto (9) o gli incavi per trasporto troncatrice (22) illustrati nella fig. B.

Manutenzione

Il Vostro Elettroutensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

• Pulire regolarmente il ripiano del tavolo.
• Pulire regolarmente il sistema di raccolta della polvere.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non più utilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •

Se non siete completamente soddisfatti delle prestazioni del vostro prodotto DeWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO •

L'eventuale manutenzione o assistenza necessaria per il vostro prodotto DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO •

Se il vostro prodotto De-WALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare il proprio rivenditore abituale o la Sede Centrale DeWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.

VERSTEKZAAGMACHINE DW702/DW703

Gefeliciteerd!
