MANUAL DE USUARIO DW702 DEWALT

Usted ha optado por una herramienta eléctrica DeWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DeWALT en un socio muy fiable para el usuario profesional.

Características técnicas

	DW702 DW703
Voltaje V 230 230
Potencia absorbida W 1.600 1.600
Diámetro de la hoja mm 250 250
Diámetro interior de la hoja mm 30 30
Velocidad máxima de la hoja min	5.000 5.000
Capacidad máxima de corte transversal 90° mm 162 162
Capacidad máxima de inglete 45° mm 114 114
Profundidad máxima de corte 90° mm 90 90
Profundidad máxima de corte transversal en bisel 45° mm - 58
Inglete (posiciones máximas)	izquierda 50°	50°
	derecha 50°	50°
Bisel (posiciones máximas)	izquierda -	48°
	derecha -	3°
Inglete de 0°
Anchura resultante a la altura máxima 89 mm	mm 95 95
Altura resultante a la anchura máxima 162 mm	mm 41 41
Inglete de 45°
Anchura resultante a la altura máxima 89 mm	mm 67 67
Altura resultante a la anchura máxima 114 mm	mm 41 41
Bisel de 45°
Anchura resultante a la altura máxima 61mm	mm -	95
Altura resultante a la anchura máxima 161 mm	mm -	25
31,62° inglete, 33,85° bisel
Altura resultante a la anchura máxima 133 mm	mm -	20
Tiempo que tarda en funcionar el freno de la hoja electrónica automática	s < 10,0	< 10,0
Peso	kg 14,8	13,8
Fusibles
Herramientas 230 V:	10 A

En el presente manual figuran los pictogramas siguientes:

Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.

Indica tensión eléctrica.

Declaración CE de conformidad

DW702/DW703

DeWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual.

		DW702	DW703
L_pa (presión acústica)	dB(A)*	88,8	88,8
L_ua (potencia acústica)	dB(A)	101,7	101,7
Valor cuadratico medio ponderado en frecuencia de la aceleración	m/s2	< 2,5 m/s2	< 2,5 m/s2

* al oído del usuario

Instrucciones de seguridad

Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio.

Lea completamente este manual antes de utilizar la herramienta. Mantenga a mano este manual para consultas posteriores.

Generalidades

1 Mantenga limpia el área de trabajo. Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

2 Tenga en cuenta el entorno del área de trabajo. No exponga herramientas a la lluvia. No utilice la herramienta en ambientes húmedos o mojados. Procure que el área de trabajo esté bien iluminada. No utilice la herramienta donde exista riesgo de incendio o explosión, i.e. en la proximidad de líquidos o gases inflamables.

3 Mantenga alejados a los niños. No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente.

4 Vista ropa de trabajo apropiada. No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Si tiene el pelo largo, manténgalo recogido y cubierto. Cuando trabaje en ambientes externos utilice preferentemente guantes y calzado antideslizante apropiados.

5 Protección personal Utilice siempre gafas de protección. Utilice una mascarilla si el trabajo ejecutado produce polvo u otro tipo de partículas que puedan ser inhaladas. Si esas partículas están a una temperatura considerablemetne caliente utilice también un delantal de trabajo. Utilice elementos de protección auditiva siempre que el nivel de sonido ambiental resulte molesto, i.e. si la presión acústica excede de los 85 dB(A) indicados en este manual.

6 Protéjase contra las descargas eléctricas. Evite el contacto del cuerpo con las superficies conectadas a tierra (i.e. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (i.i. humedad elevada, formación de polvo metálico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separación o un disyuntor con derivación a tierra (FI).

7 No intente realizar demasiadas cosas al mismo tiempo Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

8 Esté siempre alerta. Concéntrese en lo que esté haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado.

9 Sujete bien la pieza de trabajo. Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

10 Conecte los accesorios para la extracción de polvo. Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que conectarlos y utilizarlos adecuadamente.

11 Retire las llaves de ajuste y la llave inglesa. Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje se hayan retirado.

12 Cables alargadores Compruebe que el cable alargador no presente despecfectos antes de utilizarlo. Al utilizar las herramientas en exteriores, utilice exclusivamente aquellos cables prolongadores diseñados para estas condiciones.

13 Utilice la herramienta adecuada. En este manual, se indica para qué uso está destinada cada herramienta. No utilice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados.

La herramienta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. No fuerce la herramienta.

Atención! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios.

14 Compruebe que no haya piezas averiadas.

Antes de utilizarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos. Compruebe que no existan piezas móviles mal alineadas o atascadas, piezas quebradas, protectores o interruptores dañados e interruptores o cualquier otro condicionante que pueda afectar al funcionamiento correcto de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo.

15 Desconecte la herramienta.

Desconecte la herramienta y no la pierda de vista hasta que haya dejado de funcionar completamente. Desenchufe la herramienta cuando no la esté utilizando, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones.

16 Evite ponerla en funcionamiento involuntariamente. Asegúrese de que la herramienta esté apagada cuando la enchufe.

17 No someta el cable de alimentación a presión innecesaria. Nunca tire del cable para desconectarlo del enchufe. Proteja el cable de las fuentes de calor, del aceite y de las aristas vivas.

18 Guarde las herramientas que no utilice. Las herramientas eléctricas que no se utilizen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.

19 Tenga cuidado al realizar labores de mantenimiento. Mantenga sus herramientas afiladas y limpias para trabajar mejor y de forma más segura. Siga las instrucciones de mantenimiento y sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa.

20 Reparaciones Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Haga reparar su herramienta en Centros de Servicio DEWALT. Las reparaciones deben llevarse a cabo por personal cualificado, utilizando piezas de recambio originales. Caso contrario podría provocar situaciones de riesgo considerable para el usuario.

Normas de seguridad adicionales de las ingletadoras

21 Actuación del protector

El protector de la hoja de la sierra se levantará automáticamente cuando se baje el brazo y cubrirá la hoja al levantar el brazo. Es posible levantar el protector con la mano al instalar o extraer una hoja o para inspeccionar la sierra. No levante nunca el protector de la hoja con la mano a menos que la sierra esté desconectada.

22 Restos que salen despedidos

La sección delantera del protector está apersianada para permitir la visibilidad mientras se está cortando. Aunque las persianas reducen considerablemente la cantidad de restos que salen despedidos al utilizar la sierra, existen aperturas en el protector. Por consiguiente, es preciso llevar siempre gafas de seguridad al mirar a través de las persianas.

23 Hojas de sierra

Asegúrese de que la hoja gira en la dirección correcta. Mantenga la hoja bien afilada. No utilice hojas con un diámetro superior o inferior al recomendado. Consulte los datos técnicos en relación con las especificaciones adecuadas de la hoja.

24 Protectores de la hoja

No ponga nunca la sierra en funcionamiento sin que los protectores estén colocados.

25 Tenga cuidado con las manos

Mantenga las manos alejadas del recorrido de la hoja de la sierra.

No las coloque nunca cerca de la hoja cuando la sierra esté conectada al suministro eléctrico.

26 Detención del motor

Levante la hoja del corte en la pieza de trabajo antes de soltar el interruptor. No intente nunca detener la máquina en movimiento presionando una herramienta u objeto similar contra la hoja. No encaje nada contra el ventilador para detener el eje del motor.

27 Mantenimiento de la hoja y de los manguitos portaherramientas

Asegúrese de que la hoja y los collarines del eje están limpios en sus superficies de contacto y use la llave inglesa suministrada para apretar.

Temperatura ambiente

Utilice la máquina sólo si la temperatura ambiental es de entre 5 y 40 °C.

Seguridad eléctrica

El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.

Su herramienta tiene doble aislamiento, conforme a la norma EN 61029; por consiguiente, no se requiere conexión a tierra.

Sustitución de cable o enchufe

Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.

Utilización de un cable de prolongación

En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm ^2 .

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Caídas de voltaje

Las corrientes de entrada pueden provocar breves caídas de voltaje. Las condiciones desfavorables de alimentación de corriente también pueden afectar a otros equipos.

Si la impedancia del sistema de alimentación es inferior a 0,25 Ω, es improbable que se produzcan perturbaciones.

Verificación del contenido del embalaje

El paquete contiene:

1 Ingletadora montada
1 Llave para la hoja
1 Hoja, ATB (DW703)
1 Hoja, TCG (DW702)
2 Mordazas (DW702)
1 Manual de instrucciones
1 Dibujo despiezado

- Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

- Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.

Descripción (fig. A1 - A2)

A1

1 Asa de manejo
2 Protector inferior móvil
3 Guía derecha

4 Pomo de sujeción de ingletes
5 Enganche de ingletes
6 Escala de ingletes
7 Guía izquierda
8 Orificios para montaje en el banco
9 Asa de transporte

10 Palanca de desbloqueo del cabezal

11 Protector inferior trasero
12 Escala de bisel
13 Orificio del candado
14 Llave para la hoja
15 Botón de bloqueo del eje
16 Interruptor
17 Mango de sujeción del bisel
18 Pasador de bloqueo del cabezal

A2

20 Salida de polvo
21 Tope de posición angular
22 Rebajes para transporte
23 Pomo de sujeción lado izquierdo de la guía superior
24 Protector superior
25 Caja del motor
26 Tope de ajuste de posición del bisel
27 Placa de corte
28 Tope de ajuste de posición vertical

A3

29 Prolongación del soporte de la pieza

A4

30 Tope de longitud ajustable

A5

31 Sujeción de la pieza de trabajo

A6

32 Bolsa para el polvo

Montaje

Desenchufe la herramienta antes de proceder con el montaje.

Desembalaje (fig. B)

• Extraiga la ingletadora del material de embalaje con cuidado, utilizando el asa de transporte (9).
• Apriete el asa de manejo (1) y extraiga el pasador de bloqueo (18), según se indica.
• Reduzca suavemente la presión hacia abajo y deje que el brazo se levante por completo.

Montaje en el banco (fig. C)

• Existen orificios (8) en las cuatro patas para facilitar el montaje en el banco. Hay dos orificios de tamaño diferente para que quepan tornillos de distintas medidas. Utilice uno de los orificios; no es necesario utilizar ambos. Monte siempre la sierra con firmeza para evitar que se mueva. Para facilitar el transporte, la herramienta puede montarse sobre una pieza de madera contrachapada de 12,5 mm ó más de grosor, que se puede sujetar al soporte de la pieza que usted utilice o trasladar a otros emplazamientos y volver a montarla.
• Al montar la sierra sobre una pieza de madera contrachapada, asegúrese de que los tornillos de montaje no sobresalgan de la parte inferior de la madera. Ésta debe estar bien encajada en el soporte de la pieza.

Al montar la sierra en cualquier superficie de trabajo, sujétela únicamente en los salientes donde están situados los orificios para los tornillos de montaje; si la sujeta en cualquier otro punto, ello podría impedir el correcto funcionamiento de la sierra.

- Para evitar que se trabe y que el funcionamiento sea incorrecto, asegúrese de que la superficie de montaje no esté curvada ni sea irregular. Si la sierra se balancea sobre la superficie, coloque un trozo fino de material bajo una de las patas de la misma hasta que esté bien sujeta sobre la superficie de montaje.

Montaje de la hoja de la sierra (fig. D1 - D5)

• Apriete la palanca de desbloqueo del cabezal (10) para soltar el protector inferior (2) y, a continuación, levante este último tanto como sea posible.
• Afloje el tornillo de la abrazadera del protector (33) lo suficiente para que la pieza angular (34) pase entre la cabeza del tornillo y el protector. De esta forma, será posible levantar la abrazadera del protector (35) lo suficiente para tener acceso al tornillo de sujeción de la hoja (36).
• Manteniendo el protector inferior en posición elevada por medio del tornillo de la abrazadera del protector (33), apriete el botón de bloqueo del eje (15) con una mano, y con la otra, sostenga la llave para hoja suministrada (14) para aflojar el tornillo roscado izquierdo (36) de la hoja girándole a derechas.

Para utilizar el bloqueo del eje, apriete el botón según se indica y gire el eje con la mano hasta que note que se bloquea. Continúe apretando el botón de bloqueo para evitar que el eje gire.

• Extraiga el tornillo de sujeción de la hoja (36) y el soporte del disco exterior (37).
• Monte la hoja de la sierra (38) sobre el adaptador de la hoja (39) que hay en el soporte del disco interior (40), asegurándose de que los dientes en el borde inferior de la hoja apuntan hacia la parte posterior de la ingletadora (alejados del operador).
  • Coloque el soporte del disco exterior (37).
• Gire el tornillo de sujeción de la hoja (36) en el sentido contrario a las agujas del reloj para apretarlo, al tiempo que, con la otra mano, sujeta el bloqueo del eje..
• Desplace la abrazadera del protector (35) hacia abajo hasta que la pieza angular (34) quede debajo de la cabeza del tornillo de la abrazadera (33).
• Apriete el tornillo de la abrazadera del protector.

No apriete nunca el pasador de bloqueo del eje mientras la hoja esté girando. Asegúrese de mantener bajada la abrazadera del protector y apriete firmemente el tornillo de ésta después de instalar la hoja.

Ajustes

Desenchufe la herramienta antes de iniciar los ajustes.

Su ingletadora se ha ajustado con precisión en la fábrica. Si fuera preciso volver a realizar un ajuste debido al transporte y manipulación, o a cualquier otro motivo, siga los pasos que se describen a continuación. Una vez realizados, estos ajustes deben mantenerse.

Comprobación y ajuste de la hoja a la guía (fig. E1 - E4)

• Afloje el pomo de sujeción de ingletes (4) y lleve el enganche de ingletes (5) hacia arriba para soltar el brazo de inglete (42).
• Balancee el brazo de inglete hasta que el enganche lo sitúe en la posición de inglete de 0°. No apriete el pomo de sujeción.
• Desplace el cabezal hacia abajo hasta que la hoja entre en el corte de la sierra (43).
• Coloque una escuadra (44) contra la guía izquierda (7) y la hoja (38) (fig. F3).

No toque la punta de los dientes de la hoja con la escuadra.

• Para practicar el ajuste, realice lo siguiente:
• Afloje los tres tornillos (45) y desplace el conjunto de escala/brazo de inglete hacia la izquierda o hacia la derecha hasta que la escuadra indique que la hoja está situada en un ángulo de 90° respecto a la guía.
• Vuelva a apretar los tres tornillos (45). No preste atención a la lectura que señale el indicador de inglete en este punto.

Ajuste del indicador de inglete (fig. E1, E2 & F)

• Afloje el pomo de sujeción de ingletes (4) y apriete el enganche (5) para soltar el brazo de inglete (42).
• Mueva el brazo de la sierra para colocar el indicador de inglete (46) en cero, según se indica en la fig. F.
• Con el pomo de sujeción de ingletes aflojado, deje que el enganche se coloque en su lugar a medida que gira el brazo de inglete más allá del cero.
• Observe el indicador (46) y la escala del inglete (6) Si el indicador no marca cero exactamente, afloje el tornillo (47), mueva la moldura de plástico (48) para que indique 0° y apriete el tornillo.

Comprobación y ajuste de la hoja a la guía (fig. G1 - G6)

• Afloje el mango de sujeción de bisel (17).
• Presione el brazo de ingletes hacia la derecha para asegurarse de que esté completamente vertical respecto del tope de posición angular (21) ubicado contra el tope de ajuste de posición vertical (28) y apriete el mango de sujeción del bisel.
• Desplace el cabezal hacia abajo hasta que la hoja entre en el corte de la sierra (43).
• Sitúe un cartabón (44) en la mesa y elévelo en contra de la hoja (38) (fig. G3).

No toque la punta de los dientes de la hoja con la escuadra.

• Para practicar el ajuste, realice lo siguiente:
• Alloje la tuerca de sujeción (49) unas pocas vueltas y., mientras se asegura de que el tornillo de tope (28) está firmemente en contacto con el tope de posición angular (19), gire hacia adentro o hacia fuera el tornillo de tope de ajuste de posición vertical (28) hasta que la hoja esté a 90° en relación con la mesa medido con la escuadra.
• Apriete firmemente la tuerca de sujeción (49) mientras mantiene fijo el tornillo de tope (28)
• Si la posición del indicador de bisel (50) en la escala de biseles (12) no es igual a 0, afloje el tornillo (51) que sujeta el indicador y mueva éste tal como sea necesario.

Ajuste de la guía (fig. H)

La parte superior de la guía izquierda (7) se puede ajustar hacia la izquierda para dejar espacio y permitir que la sierra corte oblicuamente en un ángulo completo de 48° a la izquierda. Para ajustar la guía:

- Afloje el pomo de plástico (23) y deslice la guía hacia la izquierda.

- Haga una prueba con la ingletadora desconectada y compruebe la distancia. Ajuste la guía para que quede lo más cerca posible de la hoja con objeto de lograr el máximo soporte para la pieza de trabajo sin que obstaculice el movimiento ascendente y descendente del brazo.

- Apriete fuerte el pomo.

La acanaladura de la guía (52) se puede llegar a obstruir por el polvo de la sierra. Para limpiarla, utilice una varilla o aire a baja presión.

Comprobación y ajuste del ángulo del bisel /fig. A1, A2, I1 & I2)

• Afloje el pomo de sujeción de la guía izquierda (23) y deslice la parte superior de ésta hacia la izquierda tanto como sea posible.
• Afloje el mango de sujeción de biseles (17) y lleve el brazo de la sierra hacia la izquierda hasta que el tope de la posición angular (21) quede situado sobre el tope de ajuste de posición de biseles (26). Esta es la posición de bisel de 45°.
• Para practicar el ajuste, realice lo siguiente:
• Afloje la fuerca de sujeción (53) unas pocas vueltas y gire hacia adentro o hacia fuera el tornillo de tope de ajuste de posición del bisel (26) hasta que el indicador (54) señale 45° estando el tope de posición angular (21) situado sobre el tope de ajuste de posición del bisel.
• Apriete firmemente la tuerca de sujeción (53) mientras mantiene fijo el tornillo de tope (26)
• Para conseguir un ángulo oblicuo de 3° a la derecha o uno de 48° a la izquierda, es preciso ajustar los dos tornillos de los topes de ajuste de modo que el brazo de la sierra se pueda mover según sea necesario.

Instrucciones para el uso

- Respete siempre las instrucciones de seguridad y las normas de aplicación.

Antes de trabajar:

• Instale la hoja de sierra adecuada. No utilice hojas demasiado desgastadas. La velocidad máxima de giro de la herramienta no debe ser superior a la de la hoja de la sierra.
• No intente cortar piezas demasiado pequeñas.
• Deje que la hoja corte libremente. No la fuerce.
• Antes de cortar, permita que el motor alcance su velocidad total.
• Asegúrese de que todos los pomos de sujeción y bloqueos están bien apretados.
• Sujete bien la pieza de trabajo.
• Aunque es posible cortar madera y muchos materiales no ferrosos con esta ingletadora, estas instrucciones de funcionamiento se refieren únicamente a la madera. Con otros materiales se aplican los mismos principios. ¡No utilice esta ingletadora para cortar materiales ferrosos (hierro y acero) o mampostería! ¡No emplee discos abrasivos!
• Asegúrese de utilizar la placa de corte. No ponga en marcha la máquina si la anchura de la ranura de corte es superior a 10 mm.

Encender y apagar (fig. J)

• Para encender la máquina, presione el interruptor (16).
• Para parar la herramienta, suelte el conmutador.
• No hay previsto nada para bloquear el interruptor, pero existe un orificio (13) en el interruptor para introducir un candado y mantener la ingletadora en la posición de apagado.

Corte transversal vertical (fig. A1, A2 & K)

• Afloje el pomo de sujeción de ingletes (4) y lleve el enganche de ingletes (5) hacia arriba.
• Fije el enganche de ingletes en la posición de 0^ y apriete el pomo de sujeción.
• Coloque la madera que va a cortar sobre la guía (3 y 7).
• Sujete el asa de manejo (1) y apriete la palanca de desbloqueo del cabezal (10) para soltarlo. Apriete el interruptor (17) para poner en marcha el motor.
• Apriete el cabezal para que la hoja pueda cortar la madera y penetrar en la placa de corte de plástico (27).
• Tras finalizar el corte, suelte el interruptor y espere a que la hoja de la sierra se pare completamente antes de colocar el cabezal en su posición de reposo superior.

Corte transversal a inglete vertical (fig. L)

• Afloje el pomo de sujeción de ingletes y lleve el enganche de ingletes hacia arriba. Desplace el cabezal a la izquierda o a la derecha hasta el ángulo preciso.
• El enganche de ingletes se situará automáticamente a 10°, 15°, 22,5°, 31,62° y 45°. Para obtener cualquier ángulo intermedio o uno de 50°, sujete el cabezal con firmeza y apriete el pomo de sujeción para dejarlo fijo.
• Antes de realizar un corte, compruebe siempre que el pomo de sujeción de ingletes está bien sujeto.
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

Al ingletear el extremo de una pieza de madera con un resto pequeño, coloque la madera de modo que ésta quede situado en el lado de la hoja que tiene un ángulo mayor respecto a la guía; por ejemplo, inglete izquierdo, resto a la derecha - inglete derecho, resto a la izquierda.

Biseles (fig. A1, A2 & M)

Los ángulos oblicuos se pueden establecer desde 3° a la derecha hasta 48° a la izquierda y se pueden cortar con el brazo de inglete colocado en cero y una posición máxima de inglete de 45° a la derecha o a la izquierda.

• Afloje el pomo de sujeción de la guía izquierda (23) y deslice la parte superior de esta guía (7) hacia la izquierda tanto como sea posible. Afloje el bloqueo de biseles (17) y establezca el bisel que desee.
• Apriete el bloqueo de biseles (17) con firmeza.
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

Calidad de corte

La uniformidad de un corte depende de distintas variables como, por ejemplo, el material que se corta. Cuando desee obtener cortes de la mayor uniformidad para molduras y otros trabajos de precisión, utilice una hoja bien afilada (de carburo de 60 dientes) y una velocidad de corte uniforme y más lenta.

Asegúrese de que el material no se deslice durante el corte; sujételo bien. Deje siempre que la hoja se detenga por completo antes de levantar el brazo. Si aún quedan pequeñas fibras de madera en la parte posterior de la pieza de trabajo, coloque un trozo de cinta adhesiva en la madera donde va a realizar el corte. Sierre sobre la cinta adhesiva y retírela con cuidado cuando haya terminado.

Posición del cuerpo y de las manos

Para que el aserrado sea más fácil, preciso y seguro, es necesario que coloque adecuadamente el cuerpo y las manos al utilizar la ingletadora.

• No coloque nunca las manos cerca de la zona de corte.
• No coloque las manos a una distancia inferior a 150 mm respecto a la hoja.
• Sujete bien la pieza de trabajo sobre la mesa y la guía al cortar. Mantenga las manos en su lugar hasta que haya soltado el interruptor y la hoja se haya detenido por completo.
  • Realice siempre pruebas (sin potencia) antes de hacer los cortes definitivos para comprobar el recorrido de la hoja.
• No cruce las manos.
• Coloque los dos pies firmemente sobre el suelo y mantenga el equilibrio adecuado.
• Al desplazar el brazo de la sierra a izquierda y derecha, sigalo y colóquese a un lado de la hoja.
• Mire a través de las persianas de protección al seguir una línea de lápiz.

Sujeción de la pieza de trabajo (fig. A5)

• Siempre que sea posible, fije la madera a la sierra.
• Para obtener los mejores resultados, utilice la sujeción (31) creada para su ingletadora. Sujete la pieza de trabajo a la guía siempre que sea posible.

Se puede fijar a cualquiera de los lados de la hoja de la sierra; recuerde que ha de apoyar la sujeción contra una superficie de guía plana y sólida.

Use siempre una mordaza del material cuando corte metales no ferrosos.

Soporte para piezas largas (fig. A3)

• Utilice siempre un soporte para las piezas largas.
• Para obtener los mejores resultados, utilice la prolongación del soporte de la pieza (29) para aumentar la anchura de la mesa de la ingletadora (lo puede conseguir en su distribuidor como opción). Utilice un soporte para las piezas largas empleando cualquier medio adecuado como, por ejemplo, caballetes de aserrar o dispositivos similares, para evitar que los extremos se caigan.

Corte de marcos, cajas y otros proyectos de cuatro lados (fig. N1 & N2)

Moldura de ajuste y otros marcos

Intente cortar algunos proyectos sencillos utilizando madera de desecho hasta que empiece a familiarizarse con su ingletadora. Ésta constituye la herramienta ideal para ingletear cantos como el que aparece en la fig. N1. Es posible realizar la junta que se muestra utilizando el ajuste en bisel o el de inglete.

Utilización del ajuste en bisel

El bisel para las dos tablas se ajusta en 45° cada una, con lo que el ángulo es de 90°. El brazo de inglete está fijo en la posición cero. La madera se coloca con el lado ancho y plano sobre la mesa y el borde estrecho apoyado en la guía.

Utilización del ajuste de inglete

Es posible realizar el mismo corte si se ingletea a derecha e izquierda con la superficie ancha apoyada en la guía.

Los dos bocetos (fig. N1 & N2) son únicamente para objetos de cuatro lados. Al cambiar el número de lados, también lo hacen los ángulos de inglete y oblicuo. La tabla que aparece a continuación indica los ángulos adecuados para formas diferentes, siempre que todos los lados tengan la misma longitud. Si una figura no aparece en la tabla, divida 180° por el número de lados para establecer el ángulo de inglete u oblicuo.

N° de lados Ángulo de inglete u oblicuo

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Cortes circulares compuestos (fig. O1 & O2)

Un inglete compuesto es un corte realizado utilizando un ángulo de inglete (fig. N2) y un ángulo oblicuo (fig. N1) al mismo tiempo. Éste es el tipo de corte que se utiliza para hacer marcos o cajas con lados inclinados como el que aparece en la fig. O1.

Si el ángulo de corte varía de un corte a otro, compruebe que el pomo de sujeción de biseles y el pomo de sujeción de ingletes están bien apretados. Es preciso apretar estos pomos después de efectuar cualquier cambio en el bisel o en el inglete.

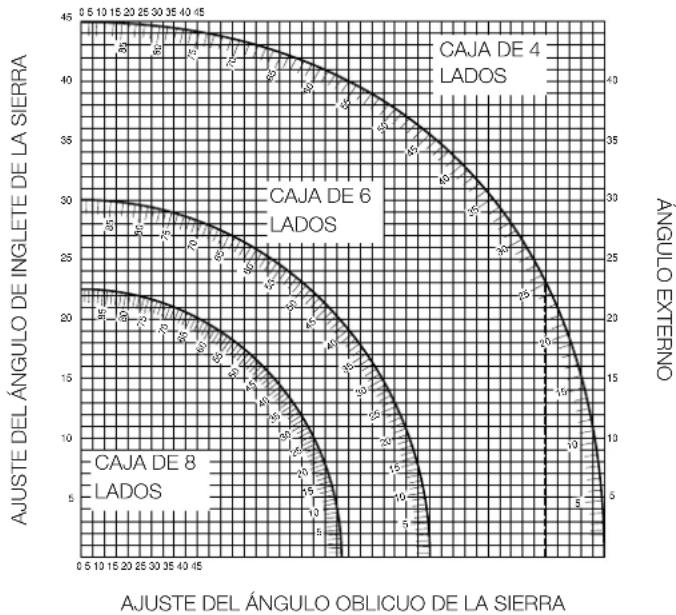

- La tabla que aparece a continuación le ayudará a seleccionar los valores adecuados de bisel y de inglete para cortes normales de ingletes compuestos. Para utilizar la tabla, seleccione el ángulo "A" deseado (fig. O2) de su proyecto y localícelo en el arco apropiado de la tabla.

A partir de ahí, siga la tabla hacia abajo para hallar el ángulo oblicuo correcto y de forma horizontal para encontrar el ángulo de inglete correcto.

• Coloque la ingletadora en los ángulos prescritos y realice algunos cortes de prueba.
• Intente acoplar la piezas cortadas.

Ejemplo: Para hacer una caja de 4 lados con ángulos externos de 25° (ángulo "A"), (fig. O2) utilice el arco superior derecho. Busque 25° en la escala del arco. Siga la línea de intersección horizontal hacia uno de los lados para obtener el valor del ángulo de inglete en la sierra (23°). Del mismo modo, siga la línea de intersección vertical hacia arriba o hacia abajo para hallar el ajuste del ángulo oblicuo de la sierra (40°). Para comprobar los ajustes de la sierra, realice siempre cortes de prueba con algunos trozos de madera de desecho.

Escala vernier (fig. P1 - P3)

Su ingletadora está equipada con una escala vernier con el fin de lograr una mayor precisión. Para valores que precisen grados parciales (1/4°, 1/2°, 3/4°), la escala vernier le permite ajustar con precisión los ángulos de inglete hasta 1/4° (15 minutos). Para utilizar la escala vernier, siga los pasos que se indican a continuación.

Pongamos, como ejemplo, que se quiere ingletear un ángulo de 24 ^1/4 ° a la derecha.

• Desconecte la ingletadora.
• Establezca el ángulo de ingletes en el grado completo más cercano al deseado; para ello, alínee la marca central en la escala vernier, que aparece en la fig. fig. P1, con el número de grado completo grabado en la escala de ingletes. Mire la fig. fig. P1 con atención; indica un valor de inglete de 24° a la derecha. Para ajustar el ^1/4 adicional, apriete el bloqueo del brazo de inglete y desplace con cuidado el brazo hacia la derecha hasta que la marca vernier de ^1/4 quede al mismo nivel que la marca de grado más cercana en la escala de ingletes.

En este ejemplo, la marca de grado más cercana en la escala de ingletes resulta ser 25°. La fig. fig. P2 muestra un valor de inglete de 24 ^1/4 ° a la derecha.

Al ingletear hacia la derecha:

• aumente el ángulo de inglete desplazando el brazo para alinear la marca vernier adecuada con la marca más cercana en la escala de ingletes hacia la derecha.
• reduzca el ángulo de inglete desplazando el brazo para alinear la marca vernier adecuada con la marca más cercana en la escala de ingletes hacia la izquierda.

Al ingletear hacia la izquierda:

• aumente el ángulo de inglete desplazando el brazo para alinear la marca vernier adecuada con la marca más cercana en la escala de ingletes hacia la izquierda.
• reduzca el ángulo de ingletes desplazando el brazo para alinear la marca vernier adecuada con la marca más cercana en la escala de ingletes hacia la derecha.

Corte de molduras de base

El corte de molduras de base se realiza en un ángulo agudo de 45°.

• Antes de realizar un corte, haga siempre una prueba sin potencia.
• Todos los cortes se realizan con la parte posterior de la moldura extendida sobre la sierra.

Ángulo interno

- Lado izquierdo

• Coloque la moldura con la parte superior apoyada en la guía.
• Conserve el lado izquierdo del corte.

- Lado derecho

• Coloque la moldura con la parte inferior apoyada en la guía.
• Conserve el lado izquierdo del corte.

Ángulo externo

- Lado izquierdo

• Coloque la moldura con la parte inferior apoyada en la guía.
• Conserve el lado derecho del corte.

- Lado derecho

• Coloque la moldura con la parte superior apoyada en la guía.
• Conserve el lado derecho del corte.

Corte de molduras de corona

El corte de molduras de corona se realiza en un inglete compuesto.

A fin de lograr la máxima precisión, la sierra tiene posiciones angulares prefijadas a 31,62° de inglete y 33,85° de bisel. Estos ajustes son para molduras de corona estándar con ángulos de 52° en la parte superior y de 38° en la parte inferior.

• Haga cortes de prueba utilizando material de chatarra antes de hacer los cortes definitivos.
• Todos los cortes se realizan en el bisel izquierdo y con la parte posterior de la moldura contra la base.

Ángulo interno

- Lado izquierdo

• Parte superior de la moldura apoyada contra la guía.
• Inglete derecho
• Conserve el lado izquierdo del corte.

- Lado derecho

• Parte inferior de la moldura apoyada contra la guía.
• Inglete izquierdo
• Conserve el lado izquierdo del corte.

Ángulo externo

- Lado izquierdo

• Parte inferior de la moldura apoyada contra la guía.
• Inglete izquierdo
• Conserve el lado izquierdo del corte.

- Lado derecho

• Parte superior de la moldura apoyada contra la guía.
• Inglete derecho
• Conserve el lado derecho del corte.

Extracción de polvo (fig. A2 & A6)

• Coloque la bolsa del polvo (32) en la salida de polvo (20)
• Cuando sea posible, utilice un extractor de aspiración diseñado de acuerdo con las Directrices aplicables en relación con la emisión de polvo.

Hojas de sierra

Para lograr las capacidades de cortes descritas, utilice siempre hojas de 250 mm y diámetro interior de 30 mm.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Transporte (fig. B)

Para transportar adecuadamente la ingletadora, se ha añadido un asa de transporte (9) en la parte superior del brazo de la sierra.

• Para transportar la ingletadora, baje el brazo y apriete el pasador de bloqueo (18).
• Utilice siempre el asa de transporte (9) o los rebajes para transporte (22) que aparecen en la fig. B para transportar la ingletadora.

Mantenimiento

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

Limpieza

Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.

• Limpie periódicamente la superficie de la mesa.
• Limpie periódicamente el sistema de recogida de serrín.

Herramientas desechadas y el medio ambiente

Lleve la herramienta vieja a un Centro de Servicio DeWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.

GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA •

Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

- UN AÑO DE SERVICIO GRATUITO

Si necesita mantenimiento o servicio técnico para su herramienta DeWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DeWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

- UN AÑO DE GARANTÍA

Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra.

Para la localización del Centro de Servicio DeWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DeWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.

SCIE A ONGLET DW702/DW703

Félicitations!

6 Cuidado com choques eléctricos

11 Resguardo inferior posterior

- Proceda como para "Corte transversal".

- Proceda como para "Corte transversal".

Qualidade do corte

DEWALT

Parque de Negocios “Mas Blau”

Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)

France

DEWALT

Le Paisy Fax: [phone]

BP 21, 69571 Dardilly Cedex

Helvetia
