KAPP- UND GEHRUNGSSÄGE DW702/DW703

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

	DW702 DW703
Spannung (Volt) 230 230
Leistungsaufnahme (Watt) 1.600 1.600
Sägeblattdurchmesser (mm) 250 250
Sägeblattbohrung (mm) 30 30
Max. Sägeblattdrehzahl (min	1) 5.000 5.000
Max. Querschnitt bei 90° (mm) 162 162
Max. Gehrungsschnitt bei 45° (mm) 114 114
Max. Schnittiefe bei 90° (mm) 90 90
Max. Neigungsquerschnittiefe bei 45° (mm) - 58
Gehrung (max. Einstellung)	links 50°	50°
	rechts 50°	50°
Neigung (max. Einstellung)	links - 48°
	rechts - 3°
0° Gehrung
Resultierende Breite bei max. Höhe 89 mm	(mm) 95 95
Resultierende Höhe bei max. Breite 162 mm	(mm) 41 41
45° Gehrung
Resultierende Breite bei max. Höhe 89 mm	(mm) 67 67
Resultierende Höhe bei max. Breite 114 mm	(mm) 41 41
45° Neigung
Resultierende Breite bei max. Höhe 61mm	(mm) - 95
Resultierende Höhe bei max. Breite 161 mm	(mm) - 25
31,62° Gehrung, 33,85° Neigung
Resultierende Höhe bei max. Breite 133 mm	(mm) - 20
Bremszeit der automatischen elektronischen Blattbremse	(s) < 10,0	< 10,0
Gewicht	(kg) 14,8	13,8

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge

10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

DW702/DW703

DeWALT erklärt hiermit, daß diese Maschinen entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 und EN 61029 konzipiert wurden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

		DW702	DW703
L_p4 (Schalldruck)	dB(A)*	88,8	88,8
L_WA (Schalleistung)	dB(A)	101,7 101,7
Gewichteter Effektivwert der Beschleunigung	m/s2	< 2,5 m/s2	< 2,5 m/s2

* Arbeitsplatzbezogener Emissionswert

Direktor Produktentwicklung

Horst Großmann

X. fopsmann

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Deutschland

TÜV Rheinland

Beim Gebrauch von stationären Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten.

Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Bewahren Sie diese Anleitung auf.

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich führt zu Unfallgefahren.
2 Berücksichtigen Sie Umgebungseinflüsse!
Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, daß Sie das Gerät und das Netzkabel nicht berühren.

4 Tragen Sie geeignete Arbeitskleidung!

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert.

5 Schutzmaßnahmen

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Falls diese Teilchen heiß sind, so müssen Sie auch eine hitzebeständige Schürze tragen. Tragen Sie bei einem hohen oder unangenehmen Schallpegel immer einen Gehörschutz, d.h. falls der in diesem Handbuch angegebene Schalldruck 85 dB(A) überschritten wird.

6 Schutz vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.

Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.

7 Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

8 Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.

9 Sichern Sie das Werkstück!

Benutzen Sie Spannvorichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen.

10 Schließen Sie Vorrichtungen zur Staubabsaugung an!

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden.

11 Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

12 Verlängerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen und entsprechend gekennzeichnet sind.

13 Benutzen Sie das richtige Gerät!

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten.

Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht.

Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

14 Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von unserem Zentral-Kundendienst oder von einer unserer autorisierten D=WALT-Kundendienstwerkstätten aus-tauschen. Versuchen Sie nie, das Gerät selbst zu reparieren.

15 Ziehen Sie den Netzstecker.

Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

16 Vermeiden Sie ein unbeabsichtigtes Einschalten!

Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen.

17 Behandeln Sie das Kabel sorgfältig!

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Bewahren Sie Ihre Geräte sicher auf!

Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

19 Pflegen Sie Ihre Geräte mit Sorgfalt!

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

20 Reparaturen:

Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von unserem Zentral-Kundendienst oder von einer unserer autorisierten DeWALT-Kundendienstwerkstatt ausführen. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Gehrungssägen

21 Blattschutz-Betätigung

Der Blattschutz an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; er schwenkt wieder zurück, wenn die Säge in die Ausgangsposition zurückkehrt. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll. Ziehen Sie den Blattschutz nie per Hand hoch, außer wenn die Säge ausgeschaltet ist und der Netzstecker gezogen wurde.

22 Herumfliegende Späne

Der vordere Teil des Blattschutzes ist mit kleinen Schlitzen versehen, die eine gute Sicht auf das Werkstück ermöglichen. Obwohl die Schlitze das Herumfliegen von Spänen erheblich reduzieren, sind doch Öffnungen im Blattschutz vorhanden; somit sollten Sie immer eine Schutzbrille tragen, wenn Sie mit der Säge arbeiten.

23 Sägeblätter

Stellen Sie sicher, daß sich das Sägeblatt in die richtige Richtung dreht. Halten Sie das Blatt scharf.

Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen.

24 Blattschutz

Verwenden Sie die Säge nie ohne den richtig positionierten Blattschutz.

25 Achten Sie auf Ihre Hände

Halten Sie Ihre Hände vom Schnittbereich der Säge fern. Halten Sie Ihre Hände nie in den Sägeblattbereich, während die Säge an der Stromversorgung angeschlossen ist.

26 Stoppen des Motors

Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen. Versuchen Sie nie, das Gerät anzuhalten, indem Sie ein Werkzeug o.ä. auf das Sägeblatt drücken. Blockieren Sie nie den Ventilator, um die Antriebswelle zu stoppen.

27 Wartung des Sägeblatts und der Sägeblattflansche

Stellen Sie sicher, daß das Sägeblatt und die Sägeblattflansche an den Kontaktflächen sauber sind, und verwenden Sie zum Anziehen den mitgelieferten Schraubenschlüssel.

Umgebungstemperatur

Verwenden Sie die Maschine nur bei Umgebungstemperaturen von 5 °C bis 40 °C.

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr Elektrowerkzeug ist gemäß EN 61029 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I

(Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Spannungsabsenkungen

Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten.

Bei Netzimpedanzen kleiner als 0,25 Ω sind keine Störungen zu erwarten.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Montierte Kapp- und Gehrungssäge
1 Sägeblattschlüssel
1 Sägeblatt, ATB (DW703)
1 Sägeblatt, TCG (DW702)

2 Spannbacken (DW702)
1 Bedienungsanleitung
1 Explosionszeichnung

- Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Gerätebeschreibung (Abb. A1 - A6)

A1

1 Schalthebel
2 Beweglicher Blattschutz unten
3 Anschlag rechts
4 Gehrungsfeststellknopf
5 Gehrungsverriegelung
6 Gehrungsskala
7 Anschlag links
8 Löcher für Werkbankmontage
9 Tragegriff
10 Kopfblockierungs-Freigabehebel
11 Hinterer Blattschutz unten
12 Neigungsskala
13 Loch für Hängeschloß
14 Sägeblattschlüssel
15 Spindelarretierung
16 Auslösetaste
17 Neigungsfeststellknopf
18 Kopfverriegelungsstift

A2

20 Absauganschluß
21 Winkelanschlag
22 Griffaussparung
23 Feststellknopf für oberen Anschlag links
24 Blattschutz oben
25 Motorgehäuse
26 Justieranschlag der Neigungsposition
27 Schlitzplatte
28 Einstellanschlag für senkrechte Stellung

A3

29 Zusätzliche Werkstückauflage

A4

30 Seitenanschlag mit verstellbarer Länge

A5

31 Werkstück-Klemmbacke

A6

32 Staubsack

Zusammenbauen

Ziehen Sie vor dem Zusammenbauen immer den Netzstecker.

Auspacken (Abb. B)

• Nehmen Sie die Säge vorsichtig am Tragegriff (9) aus der Verpackung.
• Drücken Sie den Schalthebel (1) ein und ziehen Sie den Kopfverriegelungsstift (18) wie angegeben heraus.
• Führen Sie den Sägekopf kontrolliert nach oben in die Ausgangsposition.

An der Werkbank befestigen (Abb. C)

• Alle vier Füße sind mit Löchern (8) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so daß unterschiedliche Schraubengrößen verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden. Sichern Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie andererorts zu befestigen.
• Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, daß die Befestigungsschrauben nicht aus dem Plattenboden hervorstehen. Die Sperrholzplatte muß mit der Auflageplatte der Werkbank bündig liegen. Bei der Befestigung der Säge an irgendeiner Fläche ist immer dafür zu sorgen, daß sie nur an den Klemmstellen, wo sich die Befestigungslöcher befinden, festgeklammert wird. Beim Festklemmen der Säge an irgendeiner anderen Stelle ist ein ordnungsgemäßer Betrieb nicht möglich.
• Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu vermeiden, sollte das Werkzeug auf einer ebenen Fläche montiert werden. Um ein Kippeln auf dem Untergrund zu vermeiden, ist die Säge stabil aufzustellen. Gegebenenfalls schieben Sie dazu ein dünnes Stück Material unter einen der Füße, bis die Säge stabil unter der Montagefläche steht.

• Drücken Sie den Kopfblockierungs-Freigabehebel (10), um den unteren Blattschutz (2) freizugeben. Ziehen Sie nun den unteren Blattschutz so weit hoch wie möglich.
• Lösen Sie die Blattschutzarmschraube (33) weit genug, um dem Eckstück (34) den Durchgang zwischen dem Kopf der Schraube und dem Blattschutz zu ermöglichen. Nun kann der Blattschutzarm (35) weit genug hochgezogen werden, um den Zugriff auf die Blattsicherungsschraube (36) zu ermöglichen.
• Während der untere Blattschutz mit der Blattschutzschraube (33) hochgehalten wird, drücken Sie mit einer Hand den Spindel-arretierungsknopf (15). Nehmen Sie nun den mitgelieferten Sägeblatt-schlüssel (14) in die andere Hand und lockern Sie die Sägeblatt-schraube (36), indem Sie sie im Uhrzeigersinn drehen (Linksschraube).

Um die Spindelarretierung zu verwenden, drücken Sie den Knopf und drehen die Spindel von Hand, bis Sie fühlen, daß die Arretierung einrastet. Halten Sie den Arretierungsknopf eingedrückt, um die Spindel festzuhalten.

• Entfernen Sie die Sägeblattschraube (36) und den äußeren Sägeblattflansch (37).
• Montieren Sie das Sägeblatt (38) auf dem Sägeblatt-Adapter (39), der sich direkt am inneren Sägeblattflansch (40) befindet. Sorgen Sie dafür, daß die Zähne am unteren Blattrand in Richtung der Rückseite der Säge zeigen (vom Benutzer weg).
• Montieren Sie den äußeren Sägeblattflansch (37) wieder.
• Ziehen Sie die Sägeblattschraube (36) an, indem Sie sie entgegen dem Uhrzeigersinn drehen, während Sie mit der anderen Hand den Spindel-arretierungsknopf gedrückt halten.
• Bewegen Sie den Blattschutzarm (35) nach unten, bis das Eckstück (34) sich unterhalb des Kopfes der Blattschutzarmschraube (33) befindet.
  • Drehen Sie die Blattschutzarmschraube fest.

Drücken Sie den Spindelarretierungsknopf nie ein, während das Sägeblatt sich dreht. Halten Sie den Blattschutzarm nach unten und ziehen Sie die Blattschutzarmschraube fest an, nachdem Sie das Sägeblatt installiert haben.

Einstellen

Ziehen Sie vor dem Einstellen immer den Netzstecker.

Ihre Kapp- und Gehrungssäge wurde werksseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grunde eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollten dann zuverlässig bestehen bleiben.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. E1 - E4)

• Lockern Sie den Gehrungsfeststellknopf (4) und drücken Sie die Gehrungsverriegelung (5) hoch, um den Gehrungsarm (42) freizugeben.
• Schwenken Sie den Gehrungsarm, bis die Verriegelung ihn in der 0°-Gehrungsposition hält. Drehen Sie den Feststellknopf nicht fest.
• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (43) reicht.
• Legen Sie ein Winkelmaß (44) gegen die linke Seite (7) des Anschlags und des Sägeblatts (38) (Abb. F3).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Zum Justieren gehen Sie folgendermaßen vor:
• Lockern Sie die drei Schrauben (45) und bewegen Sie die Skala-/Gehrungsarmkonstruktion nach links oder rechts, bis der mit dem Winkelmaß gemessene Winkel zwischen dem Sägeblatt und dem Anschlag 90° beträgt.
• Drehen Sie die drei Schrauben (45) wieder fest. Die Anzeige des Gehrungszeigers ist an dieser Stelle nicht von Bedeutung.

Justierung des Gehrungszeigers (Abb. E1, E2 & F)

• Lockern Sie den Gehrungsfeststellknopf (4), und drücken Sie die Gehrungsverriegelung (5) hoch, um den Gehrungsarm (42) freizugeben.
• Bewegen Sie den Sägearm, um den Gehrungszeiger (46) auf die Null-position einzustellen, wie Abb. F zeigt.
• Lassen Sie die Gehrungsverriegelung bei lockerem Gehrungsfeststellknopf einschnappen, indem Sie den Gehrungsarm an der Nullposition vorbeidrehen.
• Beobachten Sie den Zeiger (46) und die Gehrungsskala (6). Falls der Zeiger nicht genau Null anzeigt, lösen Sie die Schraube (47) und bewegen Sie das Kunststoffteil (48), bis 0° angezeigt wird. Ziehen Sie die Schraube nun an.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Tisch (Abb. G1 - G6)

• Lockern Sie den Neigungsfeststellknopf (17).
• Drücken Sie den Gehrungsarm nach rechts, um sicherzustellen, daß er vollkommen senkrecht steht und der Winkelanschlag (21) am senkrechten Einstellknopf (28) anliegt. Ziehen Sie den Neigungsfeststellknopf nun an.
• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (43) reicht.
• Setzen Sie einen rechten Winkel (44) auf den Tisch und gegen das Sägeblatt (38) (Abb. G3).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie die Sicherungsmutter (49) einige Umdrehungen, und während Sie sicherstellen, daß sich die Anschlagschraube (28) fest im Kontakt mit dem Winkelanschlag (19) befindet, drehen Sie die Einstellschraube (28) für die senkrechte Stellung hinein bzw. heraus, bis sich das Blatt 90° zum Tisch befindet, wenn mit dem rechten Winkel gemessen wird.
• Ziehen Sie die Sicherungsmutter (49) fest an, während Sie die Anschlagschraube (28) festhalten.
• Falls der Neigungszeiger (50) nicht Null auf der Neigungsskala (12) anzeigt, lockern Sie die Feststellschraube (51) und justieren Sie den Zeiger auf Null.

Justierung des Anschlags (Abb. H)

Der obere Teil des linken Anschlags (7) kann nach links verschoben werden. Der Platz, der so entsteht, erlaubt einen maximalen Neigungswinkel der Säge von 48° nach links. Um den Anschlag einzustellen:

• Lockern Sie den Kunststoffknopf (23), und schieben Sie den Anschlag nach links.
• Machen Sie einen Versuch mit AUSgeschalteter Säge und prüfen Sie den Zwischenraum zwischen Sägeblatt und Anschlag. Stellen Sie den Anschlag so ein, daß er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern.
  • Ziehen Sie den Knopf sicher an.

Die Führungsrille (52) kann mit Sägemehl verstopfen. Verwenden Sie ein Stäbchen oder Druckluft, um die Führungsrille zu reinigen.

Überprüfung und Einstellung des Neigungswinkels

(Abb. A1, A2, I1 & I2)

• Lockern Sie den Feststellknopf (23), und schieben Sie den oberen linken Anschlag so weit wie möglich nach links.
• Lockern Sie den Neigungsfeststellknopf (17), und bewegen Sie den Sägearm nach links, bis der Winkelanschlag (21) auf dem Justieranschlag der Neigungsposition (26) ruht. Dies ist die Position, bei der die Neigung 45° beträgt.
• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie die Sicherungsmutter (53) einige Umdrehungen, und drehen Sie den Justieranschlag der Neigungsposition (26) hinein bzw. heraus, bis der Zeiger (54) 45° anzeigt, während der Winkelanschlag (21) auf dem Justieranschlag der Neigungsposition ruht.
• Ziehen Sie die Sicherungsmutter (53) fest an, während Sie die Anschlagschraube (26) festhalten.
• Um eine Neigung von 3 ^o nach rechts bzw. von 48 ^o nach links zu erreichen, müssen die beiden Justieranschläge so eingestellt werden, daß der Sägearm die erforderliche Bewegung machen kann.

Gebrauchsanweisung

Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

Vor dem Betrieb:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.
• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.
• Stellen Sie sicher, daß alle Feststellknöpfe und Hebel angezogen sind.

• Sichern Sie das Werkstück.

• Obwohl diese Säge Holz und viele andere Nichteisen-Werkstoffe schneidet, beziehen diese Bedienungsvorschriften sich nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine Eisenwerkstoffe (Eisen und Stahl) oder Mauerwerk! Verwenden Sie keine Schleifscheiben!

• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht, wenn der Schlitz in der Schlitzplatte breiter ist als 10 mm.

Ein- und Ausschalten (Abb. J)

• Um das Werkzeug einzuschalten, drücken Sie die Auslösetaste (16).
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
• Es gibt keine Vorrichtung, um die Säge in eingeschaltetem Zustand zu arretieren. Es gibt aber ein Loch (13) in der Auslösetaste, das mit einem Bügelschloß versehen werden kann, um die Säge in ausgeschaltetem Zustand zu verriegeln.

Gerader vertikaler Querschnitt (Abb. A1, A2 & K)

• Lockern Sie den Gehrungsfeststellknopf (4), und drücken Sie die Gehrungsverriegelung (5) hoch.
• Stellen Sie die Gehrungsverrieglung auf die 0°-Position und drehen Sie den Gehrungfeststellknopf fest.
• Legen Sie das zu schneidende Holz an den Anschlag (3 & 7).
• Halten Sie den Schalthebel (1) und drücken Sie den Kopfblockierungs-Freigabehebel (10), um den Sägekopf freizugeben. Drücken Sie die Auslösetaste (17), um den Motor zu starten.
• Drücken Sie den Sägekopf nach unten, um durch das Holz und die Kunststoff-Schlitzplatte zu schneiden.
• Nach Beendigung des Schnittes lassen Sie die Taste los und warten Sie, bis das Sägeblatt vollkommen stillsteht, bevor Sie den Kopf in die obere Ruhelage zurückstellen.

Vertikaler Gehrungsquerschnitt (Abb. L)

• Lockern Sie den Gehrungsfeststellknopf, und drücken Sie die Gehrungsverriegelung hoch. Bewegen Sie den Kopf nach links oder nach rechts in den benötigten Winkel.
• Die Gehrungsverriegelung rastet automatisch in der 10°, 15°, 22,5°, 31,62° und 45°-Stellung ein. Für Zwischenwerte oder 50° halten Sie den Kopf gut fest und ziehen Sie den Gehrungsfeststellknopf an.
• Ziehen Sie vor dem Schneiden den Gehrungsfeststellknopf immer fest an.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Wenn der Gehrungsquerschnitt bei einem Stück Holz mit einer unebenen Kante angewendet wird, legen Sie das Holz so in die Säge, daß die unebene Kante sich an der Seite des Sägeblattes befindet, wo der Winkel zum Anschlag am größten ist. Das heißt: Gehrung nach links, unebene Kante rechts -Gehrung nach rechts, unebene Kante nach links.

Neigungsschnitte (Abb. A1, A2 & M)

Der Neigungswinkel kann von 3° nach rechts bis 48° nach links eingestellt werden. Beim Neigungsquerschnitt kann der Gehrungsarm auf einen Winkel zwischen 0° und 45° Gehrung nach rechts oder links eingestellt werden.

• Lockern Sie den Feststellknopf (23), und schieben Sie den oberen linken Anschlag (7) so weit wie möglich nach links. Lockern Sie den Neigungsfeststellknopf (17), und stellen Sie die Neigung auf den gewünschten Wert ein.
• Ziehen Sie den Neigungsfeststellknopf (17) fest an.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Schnittqualität

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleichmäßigen Schnittgeschwindigkeit.

Sorgen Sie dafür, daß das Material während des Schneidens nicht kriecht; sichern Sie es sorgfältig. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstückes kleine Holzfasern abgespaltet werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll. Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden.

Haltung des Körpers und der Hände

Eine richtige Haltung des Körpers und der Hände beim Bedienen Ihrer Kapp- und Gehrungssäge macht das Sägen leichter, präziser und sicherer.

• Halten Sie Ihre Hände nie in der Nähe des Schnittbereiches.
• Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein.
• Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und gegen den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie die Auslösetaste losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist.
• Machen Sie immer einen Versuch (mit AUSgeschalteter Säge), bevor Sie mit eingeschalteter Maschine arbeiten, so daß Sie die Bahn des Sägeblatts überprüfen können.
• Kreuzen Sie Ihre Hände nicht.
• Wahren Sie mit beiden Füßen einen festen und balancierten Stand.
• Folgen Sie den Bewegungen des Sägearms nach links und rechts; stehen Sie hierbei ein wenig seitlich des Sägeblatts.
• Schauen Sie durch die Schlitze im Blattschutz, wenn Sie einer Bleistiftlinie folgen.

Sichern des Werkstücks (Abb. A5)

• Klemmen Sie das Holz wenn möglich immer auf die Säge.
• Für beste Ergebnisse verwenden Sie die Klemmbacke (31), die für den Gebrauch mit Ihrer Säge entworfen ist. Klemmen Sie das Werkstück wenn möglich immer gegen den Anschlag. Sie können an beiden Seiten des Sägeblatts klemmen; denken Sie daran, daß die Klemmbacke eine feste, flache Anschlag-Oberfläche braucht.

Beim Schneiden von Nichteisen-Metallen immer eine Material-klammer verwenden.

Abstützung für lange Werkstücke (Abb. A3)

• Stützen Sie lange Werkstücke immer ab.
• Für beste Ergebnisse verwenden Sie die zusätzliche Werkstück-Auflage (Abb. A3), um die Tischweite Ihrer Säge zu vergrößern. Sie erhalten die zusätzliche Werkstück-Auflage als Zubehör bei Ihrem Händler. Stützen Sie lange Werkstücke mit geeigneten Mitteln sicher ab. Verwenden Sie z.B. Sägeböcke oder ähnliche Vorrichtungen, um überhängende Werkstücke zu stützen.

Herstellen von Bilderrahmen, Setzkästen und anderen umfangreichen Projekten (Abb. N1 & N2)

Gehrungen schneiden und Rahmen herstellen

Versuchen Sie einige einfache Projekte mit Holzabfall, bis Sie die Handhabung Ihrer Säge sicher beherrschen. Ihre Säge ist das ideale Werkzeug für das Gehrungssägen von Eckverbindungen wie in Abb. N1.

Die abgebildete Verbindung kann durch Neigungssägen oder durch Geh-rungssägen hergestellt werden.

Neigungssägen im rechten Winkel

Die Neigung ist für beide Leisten auf 45° eingestellt, so daß sich ein Winkel von 90° ergibt. Der Gehrungsarm ist in der Nullposition verriegelt. Das Holz ist mit der breiten flachen Seite am Tisch und der schmalen Seite am Anschlag positioniert.

Gehrungssägen

Der gleiche Schnitt laßt sich herstellen, indem mit der breiten Seite am Anschlag rechts und links auf Gehrung gesägt wird.

Die beiden Skizzen (Abb. N1 & N2) sind nur für vierseitige Objekte. Wenn die Zahl der Seiten sich verändert, ändern sich auch die Gehrungs- und Neigungswinkel. Die folgende Tabelle zeigt die richtigen Winkel für eine Vielzahl von Formen; es wird dabei angenommen, daß alle Seiten die gleiche Länge haben. Für Formen, die nicht in der Tabelle aufgeführt werden, teilen Sie 180° durch die Zahl der Seiten, um den Gehrungs- bzw. Neigungswinkel zu erhalten.

Zahl der Seiten Gehrungs- oder Neigungswinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Doppelgehrungsschnitte (Abb. O1 & O2)

Doppelgehrungssägen ist eine Kombination von Gehrungssägen (Abb. N2) und Neigungssägen (Abb. N1). Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten, wie in Abb. O1, eignet.

Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissern Sie sich, daß der Neigungfeststellknopf und der Gehrungsfeststellknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

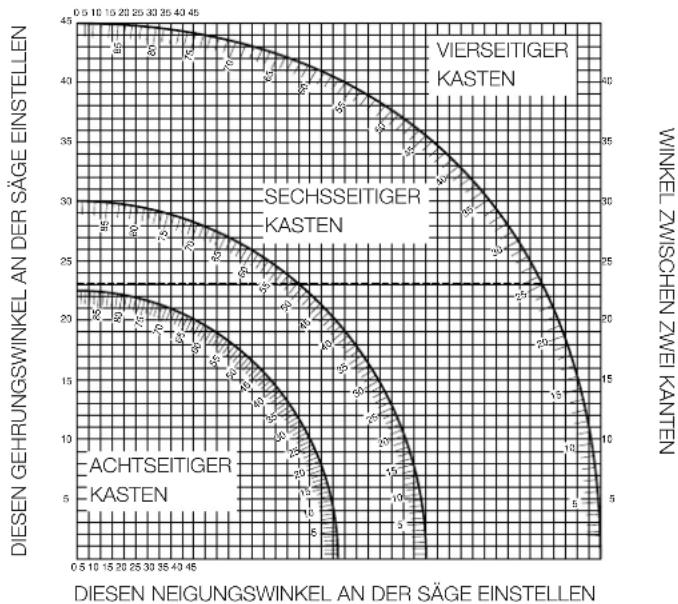

• Die hier gegebene Übersicht soll Ihnen helfen, die richtigen Neigungs- und Gehrungseinstellungen für zusammengesetzte Schnitte zu wählen. Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel "A" (Abb. O2) für Ihr Projekt. Sie finden diesen Winkel in dem betreffenden Bogen in der folgenden Übersicht. Von diesem Punkt aus gehen Sie in einer vertikalen Linie, um den korrekten Neigungswinkel zu finden und in einer horizontalen Linie, um den korrekten Gehrungswinkel zu finden.
• Stellen Sie Ihre Säge auf die vorgeschriebenen Winkel ein und machen Sie einige Probeschnitte.
• Üben Sie den Zusammenbau der gesägten Stücke.
• Beispiel: Um einen vierseitigen Kasten mit 25° Außenwinkeln herzustellen (Winkel "A") (Abb. O2), verwenden Sie den Bogen oben rechts. Finden Sie 25° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23°) der Säge zu finden. Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung (40°) der Säge zu finden. Machen Sie immer zunächst Probeschnitte mit Holzabfall, um die Sägeeinstellungen zu überprüfen.

Vernier-Skala (Abb. P1 - P3)

Ihre Säge ist mit einer sehr genauen Vernier-Skala versehen. Für Einstellungen mit Grad-Bruchteilen (1/4°, 1/2°, 3/4°) erlaubt die Vernier-Skala eine genaue Einstellung des Gehrungwinkels auf den nächstgelegenen 1/4° (15 Minuten). Um die Vernier-Skala zu verwenden, gehen Sie folgendermaßen vor:

Nehmen wir zum Beispiel an, Sie wollen einen Gehrungswinkel von 24 ^1/4 ° rechts einstellen.

• Schalten Sie die Säge aus.
• Stellen Sie den Gehrungswinkel auf die nächste volle Gradzahl ein, indem Sie die mittlere Markierung der Vernier-Skala Abb. P1 mit der Gradzahl in der Gehrungsskala ausrichten. Betrachten Sie (vgl. Abb. U1) genau; die gezeigte Einstellung ist eine Gehrung von 24° rechts. Um den zusätzlichen Viertelgrad einzustellen, drücken Sie die Gehrungsverriegelung und bewegen den Gehrungsarm vorsichtig nach rechts, bis die 1/1°-Verniermarkierung mit der nächsten Gradmarkierung ausgerichtet ist. In diesem Fall ist die nächste Gradmarkierung 25°. Abb. Abb. P2 zeigt eine Gehrungseinstellung von 241/2° rechts.

Wenn Sie auf rechte Gehrung sägen:

• vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur rechten Seite hin ausgerichtet ist.
• verkleinern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur linken Seite hin ausgerichtet ist.

Wenn Sie auf linke Gehrung sägen:

• vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur linken Seite hin ausgerichtet ist.
• verkleinern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur rechten Seite hin ausgerichtet ist.

Scheiden von Fußleisten

Das Schneiden von Fußleisten wird mit einem Neigungswinkel von 45° durchgeführt.

• Machen Sie immer einen Probeschwenk des Sägekopfes bei ausgeschalteter Säge, bevor Sie sägen.
• Alle Schnitte werden mit der Rückseite der Zierleiste flach auf der Säge aufliegend durchgeführt.

Innenwinkel

- links

• Legen Sie die Oberseite des Werkstückes an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstückes.

- rechts

• Legen Sie die Unterseite des Werkstückes an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

- links

• Legen Sie die Unterseite des Werkstückes an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstückes.

- rechts

• Legen Sie die Oberseite des Werkstückes an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstückes.

Schneiden von Zierleisten

Das Schneiden von Zierleisten wird in einer Doppelgehrungssäge durchgeführt. Diese Einstellungen sind für Standard-Zierleisten mit einem Winkel von 52° oben und 38° unten.

• Machen Sie vor den endgültigen Schnitten Probeschnitte mit Resten.
• Alle Schnitte werden mit einer Linksneigung und mit der Rückseite der Zierleiste auf dem Fußstück aufliegend durchgeführt.

Innenwinkel

- links

• Oberseite der Zierleiste am Anschlag.
• Gehrung rechts.

- Sichern Sie die linke Schnittseite des Werkstückes.

- rechts

• Unterseite der Zierleiste am Anschlag.
• Gehrung links.

- Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

- links

• Unterseite der Zierleiste am Anschlag.
• Gehrung links.

- Sichern Sie die linke Schnittseite des Werkstückes.

- rechts

• Oberseite der Zierleiste am Anschlag.
• Gehrung rechts.
• Sichern Sie die rechte Schnittseite des Werkstückes.

Staubabsaugung (Abb. A2 & A6)

- Bringen Sie den Staubsack (32) am Absauganschluß (20) an.

In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Sägeblätter

Um die angegebenen Schnittiefen zu erhalten, sollten Sie immer Sägeblätter mit einem Durchmesser von 250 mm und einer Bohrung von 30 mm verwenden.

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Transport der Maschine (Abb. B)

Um ein einfaches Tragen der Kapp- und Gehrungssäge zu ermöglichen, ist sie mit einem Tragegriff (9) am oberen Ende des Sägearms versehen.

• Um die Säge zu transportieren, senken Sie den Arm und drücken den Verriegelungsstift (18) in den Sägekopf.
• Verwenden Sie zum Tragen der Säge immer den Tragegriff (9) oder die Griffaussparungen (22); vgl. Abb. B.

Wartung

Ihr D≡WALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Reinigung

Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

• Reinigen Sie regelmäßig die Tischoberfläche.
• Reinigen Sie regelmäßig das Staubabsaugsystem.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrieden sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihre DEWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Maschinen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kunden-dienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

MITRE SAW DW702/DW703

Congratulations!

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germany

TÜV Rheinland

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania

TÜV Rheinland

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne

TÜV Rheinland

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Germania

TÜV Rheinland

DeWALT, Richard-Klinger-Straße 40,

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa

TÜV Rheinland

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya

TÜV Rheinland

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Γερμανία

TÜV Rheinland

eWALT Tel: [phone]

Richard-Klinger-Straße Fax: [phone]

65510 Idstein www.dewalt.de

Ελλάς

DEWALT Suisse

Rütistraße 14

8952 Schlieren

Schweiz

DEWALT

Werkzeugevertriebs GmbH

Erlaaerstraße 165, Postfach 320,1231 Wien

Portugal

DeWALT Tel: [phone]

Rua Egas Moniz 173

João do Estoril, 2766-651 Estoril

Suomi

DeWALT Puh:	98 25
Palotie 3
01610 Vantaa
