GEBRUIKSAANWIJZING DW702 DEWALT

U heeft gekozen voor een elektrische machine van DeWALT.

Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DeWALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

	DW702 DW703
Spanning V 230 230
Opgenomen vermogen W 1.600 1.600
Zaagbladdiameter mm 250 250
Asgat mm 30 30
Max. snelheid zaagblad min	-1	5.000 5.000
Max. zaagbreedte 90° mm 162 162
Max. verstek 45° mm 114 114
Max. zaagdiepte 90° mm 90 90
Max. afschuining 45° mm - 58
Verstek (max. posities)	links 50°	50°
	rechts 50°	50°
Afschuining (max. posities)	links - 48°
	rechts - 3°
0° verstek
Eindbreedte bij max. hoogte 89 mm	mm 95 95
Eindhoogte bij max. breedte 162 mm	mm 41 41
45° verstek
Eindbreedte bij max. hoogte 89 mm	mm 67 67
Eindhoogte bij max. breedte 114 mm	mm 41 41
45° afschuining
Eindbreedte bij max. hoogte 61mm	mm - 95
Eindhoogte bij max. breedte 161 mm	mm - 25
31,62° verstek, 33,85° afschuining
Eindhoogte bij max. breedte 133 mm	mm - 20
Remtijd van zaagblad	s < 10,0	< 10,0
Gewicht	kg 14,8	13,8
Zekeringen:
230 V machines	10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

DW702/DW703

DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

		DW702	DW703
L_pa (geluidscruk)	dB(A)*	88,8	88,8
L_wa (geluidsvermogen)	dB(A)	101,7	101,7
Gewogen kwadratische gemiddelde waarde van de versnelling	m/s2	< 2,5 m/s2	< 2,5 m/s2

* op de werkplek

Veiligheidsinstructies

Neem bij het gebruik van stationaire elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2 Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht (250 - 300 Lux). Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

3 Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken.

4 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Houd lang haar bijeen. Draag bij het werken buitenshuis bij voorkeur geschikte werkhandschoenen en schoenen met profielzolen.

5 Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag eveneens een hittebestendig schort indien de vrijkomende spanen aanzienlijk heet kunnen zijn. Draag altijd gehoorbescherming als het geluidsniveau onaangenaam hoog is, d.w.z. indien de in deze handleiding opgegeven geluidsdruk het niveau van 85 dB(A) overschrijdt.

6 Bescherming tegen elektrische schok

Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen en koelkasten). Bij gebruik onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)-schakelaar voor te schakelen, verhoogd worden.

7 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

8 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

9 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

10 Sluit de uitrusting van de stofafvoer aan

Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt.

11 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

12 Verlengsnoeren

Inspecteer voor gebruik het verlengsnoer. Vervang het snoer indien het beschadigd is. Maak bij gebruik buitenshuis uitsluitend gebruik van verlengsnoeren die geschikt zijn voor gebruik buitenshuis en als zodanig zijn gemerkt.

13 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

14 Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte of beschadigde onderdelen dienen door een erkend DeWALT servicecenter te worden vervangen. Probeer nooit om de machine zelf te repareren.

15 Stekker uit stopcontact verwijderen

Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u deze achterlaat. Verwijder de stekker uit het stopcontact als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert.

16 Voorkom onbedoeld inschakelen

Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt.

17 Misbruik het snoer niet

Trek niet aan de kabel om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Berg de machine veilig op

Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen.

19 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

20 Reparaties

Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Wendt u voor reparaties tot een erkend DeWALT servicecenter. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsvoorschriften voor verstekzagen

21 Beschermkap

De beschermkap van het zaagblad zal automatisch omhooggaan als de arm naar beneden wordt getrokken. De beschermkap kan met de hand omhoog geduwd worden bij het monteren of verwijderen van het zaagblad of voor inspectie van het zaagblad. Licht de beschermkap nooit op terwijl de machine ingeschakeld is.

22 Rondvliegende spanen

Voor een goed zicht tijdens het werk is de voorkant van de beschermkap voorzien van louvre-openingen. Hoewel louvre-openingen zorgen voor een drastische vermindering van rondvliegende spanen, moet tijdens het zagen en het kijken in de louvre-openingen altijd een veiligheidsbril worden gedragen.

23 Zaagbladen

Let erop dat het zaagblad in de juiste richting draait. Houd de zaagbladen scherp. Gebruik geen zaagblad met een grotere of kleinere diameter dan is voorgeschreven. Voor de juiste specificaties van het zaagblad, zie technische gegevens.

24 Bladbescherming

Tijdens het zagen moeten de beschermingen op hun plaats zijn.

25 Denk om uw handen

Houd uw handen uit de buurt van het zaagblad. Blijf met uw handen uit de buurt van het zaagblad als de machine op het net is aangesloten.

26 Stoppen van de motor

Licht het zaagblad uit de zaagsnede in de werkstukopening, voordat de bedieningsschakelaar wordt losgelaten. Probeer nooit om de machine te stoppen door het zaagblad te blokkeren. Zet geen wig tegen de ventilator om op die manier de motoras tegen te houden.

27 Onderhoud van het zaagblad en de opsluitringen

Zorg ervoor dat vlakken van het zaagblad en de opsluitringen schoon zijn en gebruik voor het vastzetten de steeksleutel.

Omgevingstemperatuur

Gebruik de machine alleen bij omgevingstemperaturen tussen 5 °C en 40 °C.

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

De machine is dubbel geïsoleerd overeenkomstig EN 61029; een aarddraad is dan ook niet nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm ^2 .

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Spanningsvallen

Inschakelprocessen veroorzaken kortstondige spanningsvallen. Onder ongunstige omstandigheden in de stroomvoorziening kunnen andere apparaten nadelig worden beinvloed.

Indien de impedantie van de stroomvoorziening lager is dan 0,25 Ω, is de kans op een storing nagenoeg uitgesloten.

Inhoud van de verpakking

De verpakking bevat:

1 Gemonteerde verstekzaagmachine
1 Zaagbladsleutel
1 Zaagblad, ATB (DW703)
1 Zaagblad, TCG (DW702)
2 Klemmen (DW702)
1 Handleiding
1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A1 - A6)

A1

1 Bedieningshendel
2 Onderste beschermkap
3 Parallelgeleiding rechts
4 Verstekklemknop
5 Verstekgrendel
6 Verstekschaal
7 Parallelgeleiding links

8 Bevestigingsgaten voor werkbank
9 Draaggreep
10 Zaagkop-ontgrendeling
11 Achterste beschermkap
12 Afschuinschaal
13 Gat voor hangslot
14 Zaagbladsleutel
15 Spindelvergrendeling
16 Bedieningsschakelaar
17 Afschuinklemknop
18 Vergrendelingsstift zaagkop

A2

20 Stofuitlaat
21 Aanslag hoekpositie
22 Handvat
23 Klemknop bovenkant parallelgeleiding links
24 Bovenste beschermkap
25 Motorhuis
26 Aanslag afstelling afschuinpositie
27 Sleufplaat
28 Aanslag afstelling verticale positie

A3

29 Verlengd werkblad

A4

30 Verstelbare lengte-aanslag

A5

31 Werkstukklem

A6

32 Stofzak

Monteren

Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.

Uitpakken (fig. B)

• Haal de zaag voorzichtig uit de verpakking en gebruik hiervoor de draaggreep (9).
• Druk de bedieningshendel (1) omlaag en trek aan vergrendelpin (18), zoals afgebeeld.
• Verminder de druk langzaam en laat de arm geheel omhoogkomen.

Werkbankmontage (fig. C)

• In de vier voeten zijn gaten (8) aangebracht om montage op de werkbank te vergemakkelijken. Er zijn twee gatmaten voor twee verschillende schroefdiameters. Het is niet nodig om beide gaten te gebruiken. Zorg voor een stevige montage, opdat de zaagmachine niet kan bewegen. Moet de zaagmachine draagbaar blijven, monteer de machine dan op een stuk multiplex met een dikte van 12,5 mm of meer, dat op de werkbank of samen met de machine op een andere werkplek op een andere werkbank kan worden bevestigd.
• Wanneer de zaagmachine op multiplex wordt bevestigd, zorg er dan voor dat de schroeven niet aan de onderkant van het hout uitsteken. Het multiplex moet geheel tegen het blad van de werkbank aanliggen. Bij het klemmen op elk ander oppervlak moeten de plaatsen van de bevestigingsgaten worden gebruikt om te klemmen. Klemmen op een ander punt zal het werken met de zaagmachine bernoeilijken.
• Om aanlopen en onnauwkeurigheid te voorkomen, mag het bevestigingsblad niet krom of oneffen zijn. Als de zaagmachine op het werkblad wankelt, plaats dan een dun stukje materiaal onder één van de voeten tot de machine stevig op het werkblad staat.

Monteren van het zaagblad (fig. D1 - D5)

• Druk de zaagkop-ontgrendeling (10) om de onderste beschermkap (2) vrij te geven. Trek de onderste beschermkap nu zo ver mogelijk omhoog.
• Draai de schroef van de beschermkaphouder (33) ver genoeg los om het hoekstuk (34) tussen de kop van de schroef en de beschermkap te laten passeren. Nu kan de beschermkaphouder (35) voldoende omhoog worden getrokken om de bladvergrendelschroef (36) te kunnen bereiken.
• Terwijl de onderste beschermkap omhoog wordt gehouden door de schroef van de beschemkaphouder (33), drukt u met een hand de spindelvergrendeling (15) in. Gebruik nu met de andere hand de meegeleverde zaagbladsleutel (14) om de linksdraaiende zaagbladschroef (36) los te draaien. Hiertoe wordt de schroef rechtsom gedraaid.

Druk nooit op de spindelvergrendeling terwijl het zaagblad draait. Druk de beschermkap naar beneden en draai na het monteren van het zaagblad de schroef van de beschermkaphouder stevig vast.

• Verwijder de bladvergrendelschroef (36) en de buitenste askraag (37).
• Monteer het zaagblad (38) op de adapter (39) die vlak tegen de binnenste askraag (40) aan ligt. Zorg er hierbij voor dat de tanden aan de onderzijde van het zaagblad in de richting van de achterkant van de zaag, dus van de gebruiker vandaan wijzen.
• Breng de buitenste askraag (37) weer aan.
• Draai de bladvergrendelingsschroef (36) aan door deze linksom te draaien. Houd hierbij met de andere hand de spindelvergrendeling ingedrukt.
• Beweeg de beschermkaphouder (35) omlaag totdat het hoekstuk (34) zich onder de kop van de schroef van de beschermkaphouder (33) bevindt.
• Draai de schroef van de beschermkaphouder vast.

Druk nooit op de spindelvergrendeling terwijl het zaagblad draait. Druk de beschermkap naar beneden en draai na het monteren van het zaagblad de schroef van de beschermkaphouder stevig vast.

Instellen

Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.

Deze verstekzaagmachine is in de fabriek nauwkeurig afgesteld. Als zij als gevolg van het transport of om andere redenen toch opnieuw moet worden afgesteld, dient dit te gebeuren zoals hieronder beschreven. De instelling zou nu niet meer moeten verlopen.

Controleren en instellen van het zaagblad t.o.v. de parallelgeleiding (fig. E1 - E4)

• Draai de verstekklemknop (4) los en trek de verstekgrendel (5) omhoog om de verstekarm (42) vrij te geven.
• Draai de verstekarm totdat deze in de stand 0° verstek wordt vergrendeld. Draai de klemknop niet vast.
• Trek de zaagkop naar beneden totdat het zaagblad net in de sleuf (43) valt.
• Plaats een winkelhaak (44) tegen de parallelgeleiding links (7) en het zaagblad (38) (fig. F3).

Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.

• Het afstellen geschiedt als volgt:
- Draai de drie schroeven (45) los en beweeg de verstekarm met verstekschaal naar links of naar rechts, totdat de met de winkelhaak gemeten hoek tussen het zaagblad en de parallelgeleiding 90° bedraagt.
- Draai de drie schroeven (45) weer vast. Let hierbij nog niet op de uitlezing van de verstekwijzer.

Instellen van de verstekwijzer (fig. E1, E2 & F)

• Draai de verstekklemknop (4) los en druk de verstekgrendel (5) in om de verstekarm (42) vrij te geven.
• Beweeg de zaagarm om de verstekwijzer (46) in de nulpositie te brengen, zoals afgebeeld in fig. F.
• Laat de verstekvergrendeling in de juiste positie klikken door de verstekarm langs de nulstand te draaien, terwijl de verstekklemknop nog niet vastgedraaid is.
• Kijk naar de wijzer (46) en de verstekschaal (6). Als de wijzer niet exact nul aanwijst, draai dan de schroef (47) los, beweeg het plastic kader (48) zodat het 0° aangeeft en draai de schroef vast.

Controleren en instellen van het zaagblad t.o.v. het tafelblad (fig. G1 - G6)

• Draai de afschuinklemknop (17) los.
• Druk de verstekarm naar rechts, zodat hij volledig in verticale positie staat met de hoekpositie-aanslag (21) tegen de aanslag verticale-positieafstelling (28) aan.
• Trek de zaagkop naar beneden totdat het zaagblad net in de sleuf (43) valt.
• Plaats een winkelhaak (44) op de zaagtafel en tegen het zaagblad (38) (fig. G3).

Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.

• Het afstellen geschiedt als volgt:
• Draai de borgmoer (49) een paar slagen los, zorg dat de aanslagschroef (28) stevig tegen de hoekpositie-aanslag (19) aan ligt en draai de aanslagschroef verticale-positieafstelling (28) in of uit totdat de met de winkelhaak gemeten hoek tussen het zaagblad en het tafelblad 90° bedraagt.
• Draai de borgmoer (49) stevig aan terwijl u de aanslagschroef (28) vast houdt.
• Als de stand van de afschuinwijzer (50) op de afschuinschaal (12) ongelijk is aan 0, draai dan de borgschroef (51) los en stel de wijzer op 0 in.

Instellen van de parallelgeleiding (fig. H)

Het bovenste deel van de linker parallelgeleiding (7) kan naar links worden bijgesteld. Zo kan ruimte worden gemaakt om de zaag tot de maximale verstekpositie van 48° te kunnen draaien. Om de parallelgeleiding in te stellen:

• Draai de plastic knop (23) los en beweeg de parallelgeleiding naar links.
• Voer een test uit met UITgeschakelde zaag en kijk hoe groot de beschikbare ruimte is. Zet de parallelgeleiding op een zo klein mogelijke afstand van het zaagblad, zonder de op- en neerwaartse beweging van de zaagarm te belemmeren. Zo wordt het werkstuk optimaal gesteund.
• Draai de knop stevig aan.

De geleidegroef (52) van de parallelgeleiding kan verstopt raken met zaagsel. Gebruik een stokje of wat lage-druklucht om deze groef schoon te maken.

Controleren en instellen van de afschuinhoek (fig. A1, A2, I1 & I2)

• Draai de klemknop van de linker parallelgeleiding (23) los en beweeg het bovenste deel van de linker parallelgeleiding zo ver mogelijk naar links.
• Maak de afschuinklemknop (17) los en beweeg de zaagarm naar links, totdat de hoekpositie-aanslag (21) op de aanslag afstelling afschuinpositie (26) rust. Dit is de 45° afschuinpositie.
• Het afstellen geschiedt als volgt:
• Draai de borgmoer (53) een aantal slagen los en draai de aanslagschroef afschuinpositie (26) in of uit totdat de wijzer (54) 45° aanwijst terwijl de hoekpositie-aanslag (21) op de aanslag afstelling afschuinpositie rust.
• Draai de borgmoer (53) stevig aan terwijl u de aanslagschroef (26) vast houdt.

- Om een afschuinhoek van 3° naar rechts of 48° naar links in te stellen, moeten de twee aanslag-instelschroeven zo worden ingesteld, dat de zaagarm de vereiste bewegingen kan maken.

Aanwijzingen voor gebruik

Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

Alvorens met de machine te gaan werken:

• Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad moet geschikt zijn voor het maximum toerental van de machine.
• Probeer niet om extreem kleine werkstukken te zagen.
• Oefen bij het zagen geen overmatige druk op het zaagblad uit. Forceer het zagen niet.
• Laat de motor voor het zagen op volle toeren komen.
• Zorg er voor dat alle knoppen en hendels goed vastgedraaid zijn.
  • Klem het werkstuk vast.
• Hoewel deze zaagmachine geschikt is voor het zagen van hout en veel metalen (maar niet voor ijzer en staal), gelden deze bedieningsvoorschriften alleen voor het zagen van hout. Dezelfde richtlijnen gelden ook voor andere materialen. Zaag met deze zaag geen ijzer, staal of metselwerk! Gebruik geen slijpschijven!
• Gebruik altijd de sleufplaat. Gebruik de machine niet als de sleuf breder is dan 10 mm.

In- en uitschakelen (fig. J)

• Druk de bedieningsschakelaar (16) in om de machine in te schakelen.
• Stop de machine door de schakelaar los te laten.
• De machine kan niet in de stand aan worden vergrendeld, maar er is wel een gat (13), waarin een hangslot kan worden aangebracht om de machine in de stand uit te vergrendelen.

Verticale rechte afkortsnede (fig. A1, A2 & K)

• Draai de verstekklemknop (4) los en druk de verstekgrendel (5) omhoog.
• Zet de verstekgrendel in de 0^ -positie en draai de verstekklemknop aan.
• Leg het te zagen hout tegen de parallelgeleiding (3 & 7).
• Pak de bedieningshendel (1) vast en druk op de zaagkop-ontgrendeling om de zaagkop vrij te geven. Druk op de bedieningsknop (17) om de motor aan te zetten.
• Druk de zaagkop naar beneden om door het hout te zagen. Het zaagblad gaat de sleuf in de sleufplaat (27) in.
• Laat na het zagen de knop los en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de zaagkop laat terugkeren naar zijn bovenste rustpositie.

Verticaal zagen met verstek (fig. L)

• Draai de verstekklemknop (4) los en druk de verstekgrendel (5) omhoog. Beweeg de zaagkop naar links of naar rechts om de juiste hoek in te stellen.
• De vaste verstekgrendelposities zijn 10°, 15°, 22,5°, 31,62° en 45°. Houd voor tussenliggende hoeken of voor 50° de zaagkop stevig vast en zet hem vast door de verstekklemknop vast te draaien.
• Zorg er voor het zagen altijd voor dat de verstekklemknop stevig is aangedraaid.
• Ga verder zoals beschreven voor recht verticaal zagen.

Als een stuk hout met een beschadigde kant wordt gezaagd, leg het hout dan zo tegen de zaag, dat de beschadigde kant zich aan de kant met de grootste hoek t.o.v. de parallelgeleiding bevindt; d.w.z. bij zagen met verstek naar links de beschadiging links, bij zagen met verstek naar rechts de beschadiging rechts.

Afschuinen (fig. A1, A2 & M)

De afschuinhoek kan worden ingesteld tussen 3° naar rechts en 48° naar links. Hierbij kan de verstekarm tussen 0° en maximaal 45° naar links of naar rechts worden ingesteld.

• Draai de klemknop van de linker parallelgeleiding (23) los en beweeg het bovenste deel van de linker parallelgeleiding (7) zo ver mogelijk naar links. Draai de afschuinklemknop (17) los en stel de afschuinhoek op de gewenste waarde in.
• Draai de afschuinklemknop (17) stevig vast.
• Ga verder zoals beschreven voor recht verticaal zagen.

Kwaliteit van de zaagsnede

Hoe glad een zaagsnede is, hangt altijd af van een aantal variabelen, zoals het te zagen materiaal. Als optimale zaagsneden nodig zijn, bijvoorbeeld voor het maken van lijsten en ander precisiewerk, gebruik dan een scherp zaagblad (60 tanden, hardmetaal) en een lagere, gelijkmatige zaagsnelheid om het gewenste resultaat te bereiken.

Zorg er voor dat het materiaal tijdens het zagen niet kruipt; maak het stevig vast. Laat de zaagarm pas omhoogkomen als het zaagblad volledig tot stilstand is gekomen. Als aan de achterkant toch kleine splinters ontstaan, plak dan een stuk crêpe-plakband op de plaats waar de zaagsnede zal worden gemaakt. Zaag door het crêpe-plakband en verwijder het voorzichtig na het zagen.

Plaatsen van het lichaam en de handen

Het op de juiste manier plaatsen van het lichaam en de handen maakt het zagen gemakkelijker, nauwkeuriger en veiliger.

• Plaats uw handen nooit in de buurt van de zaagsnede.
• Plaats uw handen op minimaal 150 mm van het zaagblad.
• Houd het werkstuk tijdens het zagen stevig tegen de tafel en de parallelgeleiding. Houd uw handen op hun plaats totdat de schakelaar is losgelaten en het zaagblad volledig tot stilstand is gekomen.
• Voer altijd een test uit (met UITgeschakelde zaag) om de baan van het zaagblad te kunnen volgen: zo bereikt u zuivere zaagsneden.
• Plaats uw handen niet kruiselings.
• Sta stevig met beide voeten op de grond en zorg voor een goed evenwicht.
• Volg de bewegingen van de zaagarm als u hem naar links en rechts beweegt. Ga enigszins aan de kant van het zaagblad staan.
• Kijk bij het volgen van een potloodlijn door de openingen in de beschermkappen.

Vastzetten van het werkstuk (fig. A5)

• Klem het hout als het kan aan de zaag vast.
• Gebruik bij voorkeur de speciaal voor uw zaag ontwikkelde werkstukklem (31). Klem het werkstuk als het kan tegen de parallelgeleiding. U kunt het werkstuk links of rechts van het zaagblad vastzetten. Het is van belang dat het werkstuk aan een stevig en vlak oppervlak wordt vastgezet.

Gebruik altijd een materiaalklem bij het zagen van niet- ijzerhoudende metalen.

Ondersteunen van lange werkstukken (fig. A3)

• Ondersteun lange werkstukken altijd.
• Gebruik bij voorkeur de verlengsteun (29) om de tafelbreedte van uw zaag te vergroten (als optie verkrijgbaar bij uw dealer).
  Ondersteun lange werkstukken met enig bruikbaar middel, zoals zaagbokken e.d., om te voorkomen dat de uiteinden naar beneden hangen.

Zagen van lijsten, dozen en andere rechthoekige objecten (fig. N1 & N2)

Versteklijsten en andere lijsten

Oefen met een paar eenvoudige projecten, totdat u uw zaag "aanvoelt". Uw zaag is een perfect gereedschap voor het zagen van verstekhoeken zoals die in fig. N1. De afgebeelde verbinding kan naar keuze worden gemaakt door middel van afschuin- of verstekinstelling.

Door middel van afschuininstelling

De afschuinhoek voor de beide planken wordt ingesteld op 45°, zodat er een hoek van 90° wordt gevormd. De verstekarm wordt vastgezet in de nulstand. Het hout wordt met de brede, vlakke kant tegen de tafel en de smalle kant tegen de parallelgeleiding gelegd.

Door middel van verstekinstelling

Dezelfde zaagsnede kan worden gemaakt door links en rechts met verstek te zagen, met de brede kant tegen de parallelgeleiding.

De twee schetsen (fig. N1 & N2) gelden alleen voor rechthoekige objecten. Als het aantal kanten verandert, veranderen ook de verstek- en afschuinhoeken. Onderstaand overzicht geeft de juiste hoeken voor een groot aantal verschillende vormen. Er wordt aangenomen dat alle zijden even lang zijn. Als de door u gewenste vorm niet in het overzicht voorkomt, deel dan 180° door het aantal zijden om de verstek- of afschuinhoek te bepalen.

Aantal zijden Verstek- of afschuinhoek

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Dubbele versteksnede (fig. O1 & O2)

Voor het zagen van lijsten of dozen met schuine kanten zoals in afb. O1 wordt een combinatie van verstek- (fig. N2) en afschuinhoek (fig. N1) gebruikt.

Zorg er als de zaaghoek telkens verschillend is voor dat de afschuinklemknop en de verstekklemknop stevig aangedraaid zijn. De knoppen moeten na elke verandering van de verstekc.q. afschuinhoek worden vastgezet.

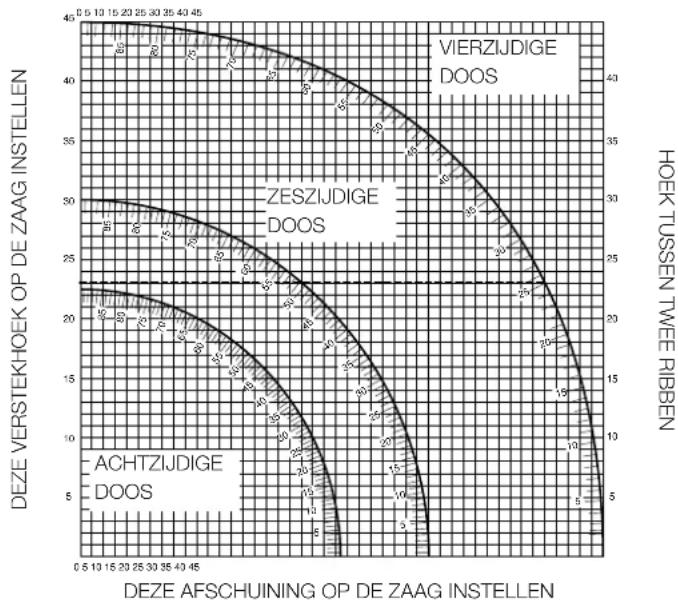

• De onderstaande grafiek helpt u bij het kiezen van de juiste afschuinen verstekinstellingen voor een aantal gebruikelijke hoeken. U gebruikt de grafiek door de gewenste hoek "A" (fig. O2) voor uw project te kiezen en deze hoek op de juiste curve in de grafiek te vinden. Ga van dat punt recht naar boven of beneden om de juiste afschuinhoek te vinden en recht naar links of rechts om de juiste verstekhoek te vinden.
• Stel de zaag in op de voorgeschreven hoeken en maak enkele proefsneden.
• Oefen met het in elkaar zetten van de gezaagde delen. Voorbeeld: Maak een vierzijdige doos met buitenhoeken van 25° (hoek "A") (fig. O2), gebruik de bovenste boog rechts. Zoek 25° op de boogschaal. Volg de horizontale snijlijn naar beide zijden om de instelling van de verstekhoek van de zaag (23°) te verkrijgen. Volg op dezelfde manier de verticale snijlijn naar beneden of naar boven voor het instellen van de afschuinhoek van de zaag (40°). Maak steeds enkele proeven met stukjes afvalhout om de instellingen te controleren.

Hulpschaal (fig. P1 - P3)

De zaagmachine is voor grotere nauwkeurigheid uitgerust met een hulpschaal. Bij het instellen van hoeken, uitgedrukt in breuken ( 1/4^ , 1/2^ , 3/4^ ), biedt de hulpschaal de mogelijkheid om verstekhoeken tot op de dichtstbijzijnde %1° (15 minuten) nauwkeurig in te stellen.

Ga bij het gebruik van de hulpschaal als volgt te werk.

Voorbeeld: u wilt een verstekhoek van 24 ^1/2 ° rechts.

• Schakel de verstekzaag uit.
• Stel de verstekhoek in op de dichtstbijzijnde hele graad door de markering in het midden van de hulpschaal fig. P1 op het gewenste aantal graden op de verstekschaal te zetten. Kijk goed naar fig. P1; de afgebeelde instelling is 24° verstek naar rechts. Om de resterende 1/4° in te stellen, drukt u de verstekarmvergrendeling in en beweegt de arm voorzichtig naar rechts, totdat de 1/4°-markering op de hulpschaal samenvalt met de dichtstbijzijnde hele graad op de verstekschaal. In dit voorbeeld is de dichtstbijzijnde hele graad op de verstekschaal 25°. Fig. P2 toont een instelling van 241/4° verstek naar rechts.

Bij zagen met verstek naar rechts:

• vergroot de verstekhoek door de arm te bewegen, totdat de juiste marking op de hulpschaal samenvalt met de dichtstbijzijnde marking naar rechts op de verstekschaal.
• verklein de verstekhoek door de arm te bewegen, totdat de juiste markering op de hulpschaal samenvalt met de dichtstbijzijnde markering naar links op de verstekschaal.

Bij zagen met verstek naar links:

• vergroot de verstekhoek door de arm te bewegen, totdat de juiste markering op de hulpschaal samenvalt met de dichtstbijzijnde markering naar links op de verstekschaal.
• verklein de verstekhoek door de arm te bewegen, totdat de juiste markering op de hulpschaal samenvalt met de dichtstbijzijnde markering naar rechts op de verstekschaal.

Zagen van basislijsten

Het zagen van basislijsten wordt uitgevoerd onder een afschuinhoek van 45°.

• Voer voor het zagen altijd een test uit met uitgeschakelde zaag.
• Er wordt steeds gezaagd met de achterkant van de lijst vlak op de zaag liggend.

Binnenhoek

- Links

• Leg de lijst met de bovenkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel links van de zaagsnede.

Rechts

• Leg de lijst met de onderkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel links van de zaagsnede.

Buitenhoek

- Links

• Leg de lijst met de onderkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel rechts van de zaagsnede.

- Rechts

• Leg de lijst met de bovenkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel rechts van de zaagsnede.

Zagen van plafondsierlijsten

Het zagen van plafondsierlijsten wordt uitgevoerd onder een gecombineerde verstek- en afschuinhoek. Voor het verkrijgen van uiterste nauwkeurigheid heeft uw zaag vooringestelde hoekposities op 31,62° verstek en 33,85° afschuining. Deze instellingen zijn geschikt voor standaard plafondsierlijsten met een hoek van 52° aan de bovenkant en een hoek van 38° aan de onderkant.

• Maak testzaagsnedes op afvalmateriaal voordat u de definitieve zaagsnedes maakt.
• Er wordt steeds gezaagd onder een afschuinhoek naar links met de achterkant van de lijst tegen het onderstel.

Binnenhoek

- Links

• Bovenkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar rechts.
• Bewaar het deel links van de zaagsnede.

- Rechts

• Onderkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar links.
• Bewaar het deel links van de zaagsnede.

Buitenhoek

- Links

• Onderkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar links.
• Bewaar het deel links van de zaagsnede.

- Rechts

• Bovenkant van de lijst tegen de parallelgeleiding.
  • Verstekhoek naar rechts.
• Bewaar het deel rechts van de zaagsnede.

Stofafzuiging (fig. A2 & A6)

• Bevestig de stofzak (32) op de stofuitlaat (20).
• Sluit indien mogelijk een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.

Zaagbladen

Om de genoemde zaagdiepten te bereiken, dienen altijd zaagbladen met een diameter van 250 mm en een asgat van 30 mm te worden gebruikt.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Transport (fig. B)

Om de verstekzaagmachine eenvoudig te kunnen dragen, beschikt hij over een draaggreep (9) aan de bovenkant van de zaagarm.

• Beweeg voor het transporteren van de zaag de zaagarm omlaag en druk de vergrendelingsstift (18) naar binnen.
• Gebruik altijd de draaggreep (9) of de handvatten (22) zoals afgebeeld in fig. B om de zaag te transporteren.

Onderhoud

Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Reiniging

Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.

• Reinig het tafelblad regelmatig.
• Reinig regelmatig het stofopvangsysteem.

Gebruikte machines en het milieu

Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DeWALT-machine om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u de machine dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw D=WALT-machine binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw DeWALT-machine binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet:

www.2helpU.com.

GJÆRSAG DW702/DW703

Gratulerer!

DeWALT Tel: [phone]

Florijnstraat 10

4879 AH Etten-Leur

Norge
