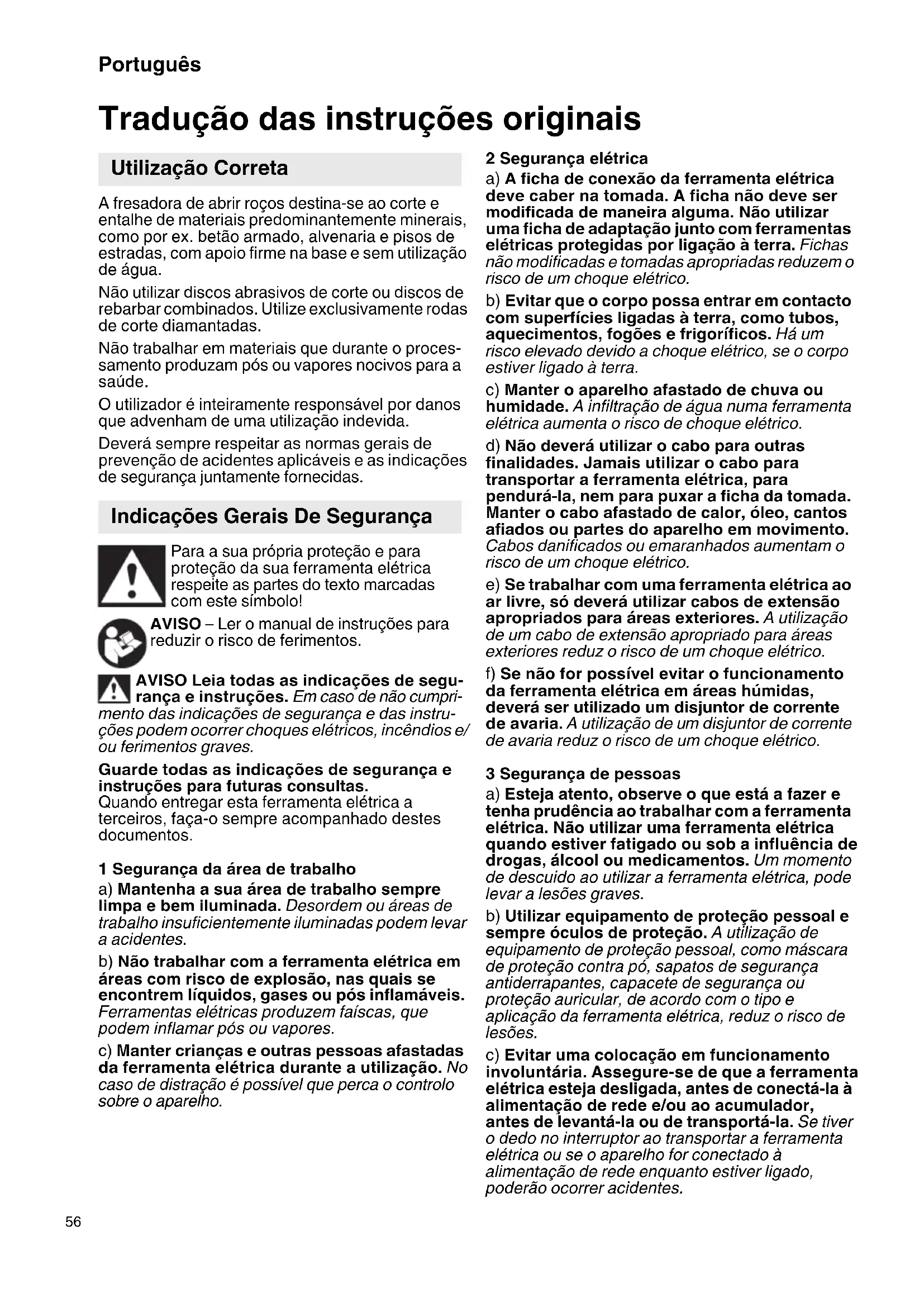

Tradução das instruções originais A fresadora de abrir roços destina-se ao corte e entalhe de materiais predominantemente minerais, como por ex. betão armado, alvenaria e pisos de estradas, com apoio firme na base e sem utilização de água. Não utilizar discos abrasivos de corte ou discos de rebarbar combinados. Utilize exclusivamente rodas de corte diamantadas. Não trabalhar em materiais que durante o proces- samento produzam pós ou vapores nocivos para a saúde. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. AVISO Leia todas as indicações de segu- rança e instruções. Em caso de não cumpri- mento das indicações de segurança e das instru- ções podem ocorrer choques elétricos, incêndios e/ ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos. 1 Segurança da área de trabalho a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho. 2 Segurança elétrica a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico. 3 Segurança de pessoas a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves. b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Utilização Correta Indicações Gerais De Segurança 000book_CM5MA.book 56 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo. 4 Utilização e manuseio cuidadoso de ferramentas elétricas a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada c) Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu- rança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instru- ções, utilizem o aparelho Ferramentas elétricas são perigosas se forem utilizadas por pessoas inex- perientes. e) Tratar a ferramenta elétrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danifi- cadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utili- zação. Muitos acidentes têm como causa, a manu- tenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. 5Serviço a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. 1 Indicações de segurança para as ferramentas com disco abrasivo de corte a) O resguardo de proteção da ferramenta elétrica tem de ser montado de forma segura e ajustado de modo a obter um grau de segurança máximo, isto é, a parte menos descoberta do corpo abrasivo deverá ficar voltada para o operador. Mantenha-se a si, bem como a todas as pessoas nas proximidades, fora da área do disco abrasivo em rotação. O resguardo de proteção deverá proteger o operador de fragmentos e de um contacto acidental com o corpo abrasivo. b) Utilize apenas rodas de corte diamantadas para a sua ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. c) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Os acessórios que rodem com mais velocidade do que a admissível, podem quebrar e ser projetados. d) Os corpos abrasivos apenas devem ser utilizados para as possibilidades de aplicação recomendadas. Por exemplo: nunca lixe com a parte lateral de um disco de corte. Os discos de corte destinam-se à remoção de material com a aresta do disco. Se exercer força lateral sobre este corpo abrasivo poderá quebrá-lo. e) Utilize sempre flanges tensoras sem defeitos e com a dimensão e forma corretas para o disco abrasivo que escolheu. As flanges apropriadas apoiam o disco abrasivo, reduzindo assim o perigo de quebra do disco abrasivo. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. Indicações Especiais De Segurança 000book_CM5MA.book 57 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

g) Os discos abrasivos e as flanges devem assentar precisamente no veio retificador da sua ferramenta elétrica. As ferramentas acopláveis que não assentem com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram com muita força e podem causar a perda de controlo. h) Não utilize discos abrasivos danificados. Antes de utilizar os discos abrasivos, controle- os sempre quanto a fragmentações e fissuras. Caso a ferramenta elétrica ou o disco abrasivo caiam, verifique se estão danificados ou utilize um disco abrasivo que não esteja danificado. Depois de controlar e montar o disco abrasivo, mantenha-se a si, bem como às pessoas nas proximidades, afastadas da área do disco abrasivo em rotação e deixe o aparelho a funcionar durante um minuto, com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção para os olhos ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Quando executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. l) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo do aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem atingir a ferramenta acoplável em rotação. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa poderá ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos. 2 Contragolpes e respetivas indicações de segurança O contragolpe é a reação repentina provocada pelo encravamento ou bloqueio de um disco abrasivo em rotação. O encravamento ou o bloqueio provocam a paragem repentina da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo ficar encravado ou bloquear na peça de trabalho, o canto do disco abrasivo que imerge na peça de trabalho pode prender e consequentemente, quebrar o disco abrasivo ou gerar um contragolpe. O disco abrasivo desloca-se depois na direção do operador ou afasta-se dele, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta elétrica. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual poderá amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite a zona anterior e posterior ao disco de corte em rotação. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. 000book_CM5MA.book 58 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize lâminas de corrente ou dentadas, nem discos diamantados segmentados com fendas superiores a 10 mm de largura. Estas ferramentas acopláveis provocam frequentemente contragolpes ou a perda de controlo sobre a ferramenta elétrica. f) Evite o bloqueio do disco de corte ou pressão demasiado elevada. Não efetue cortes demasiado profundos. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo. g) Caso o disco de corte encrave ou tenha de interromper o trabalho, desligue o aparelho e mantenha-o seguro até o disco parar. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Verifique e elimine a causa do encravamento. h) Não volte a ligar a ferramenta elétrica enquanto a mesma ainda se encontrar dentro da peça de trabalho. Deixe o disco de corte atingir as suas rotações máximas antes de prosseguir cuidadosamente com o corte. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe.

i) Apoie placas e peças de trabalho grandes

para minimizar o risco de um contragolpe devido a um disco de corte encravado. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados do disco, quer na proximidade do corte, como também na proximidade da aresta. j) Proceda com especial cuidado no caso de “cortes de bolsa” em paredes montadas ou outras áreas não percetíveis. Ao imergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas elétricas ou outros objetos. 3 Indicações de segurança adicionais: AVISO – Use sempre óculos de proteção. Use uma máscara de proteção contra poeiras apropriada. Utilize exclusivamente rodas de corte diamantadas. Não utilize discos abrasivos combinados. Opere sempre com as duas mãos. Certifique-se de que no local em que trabalha, não existem tubagens de corrente elétrica, água ou gás (por ex. com a ajuda de um aparelho detetor de metais). A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente. Os rodas de corte diamantadas devem adaptar-se ao flange de apoio sem folgas. Não utilizar adaptadores ou peças redutoras. Armazenar e manusear as rodas de corte diamantadas cuidadosamente e conforme as instruções do fabricante. Certifique-se de que as rodas de corte diamantadas foram montadas de acordo com as instruções do fabricante. Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Certifique-se de que as faíscas criadas durante a utilização não causam qualquer perigo, atingindo por ex. o operador ou outras pessoas ou incendiando substâncias inflamáveis. As áreas expostas ao perigo de incêndio devem ser protegidas com coberturas ignífugas. Tenha sempre um extintor adequado pronto a ser utilizado nas áreas expostas ao perigo de incêndio. Depois de desligar a máquina, as rodas de corte diamantadas ainda continuam a funcionar na marcha por inércia. Ao trabalhar com a sua ferramenta elétrica use sempre óculos de proteção, proteção respiratória, luvas de trabalho, proteção auditiva e calçado resistente! Não utilizar ferramentas danificadas, não circulares ou que vibrem. Evitar danos em tubagens de gás e de água, condutores elétricos e paredes portadoras (estática). Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, conversão ou manutenção. Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Substituir o resguardo de proteção caso esteja danificado ou rachado. Não operar a máquina com o resguardo de proteção danificado. Não ligar a máquina, caso faltem peças no aparelho ou equipamentos de proteção ou em caso de danos. 000book_CM5MA.book 59 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

Reduzir os níveis de pó: As partículas que se formam ao trabalhar com esta máquina podem conter substâncias cancerígenas e provocar reações alérgicas, doenças respiratórias, malformações congénitas ou outros problemas no sistema reprodutor. Alguns exemplos destas substâncias são: chumbo (em tintas à base de chumbo), pó mineral (de pedras de paredes, betão ou semelhantes), aditivos para o tratamento de madeira (cromo, agente de preservação de madeira), alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. O risco depende do tempo a que o utilizador, ou as pessoas que se encontram nas proximidades, estão sujeitos à sobrecarga. Não deixe que estas partículas entrem em contacto com o seu corpo. Para reduzir a sobrecarga destas substâncias: areje bem o local de trabalho e use equipamento de proteção adequado, como por ex. máscaras de proteção respiratória que estejam em condições de filtrar partículas microscópicas. Respeite as diretivas (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. 1Bloqueio 2Gatilho 3 Escala para profundidade de corte 4 Alavanca de aperto para o ajuste da profundidade de corte 5 Indicador de sinal eletrónico 6 Marcação (serve de indicador de corte do primeiro disco diamantado) 7 Botão de bloqueio do veio 8 Casquilho de aspiração para o aspirador de pó 9Rodas de suporte 10 As marcações indicam as arestas de corte das rodas de corte diamantadas no caso de profundidade máxima de corte 11 A seta indica no sentido de deslizamento prescrito. A máquina deverá ser deslizada neste sentido através do material a trabalhar. 12 Primeiro punho 13 Segundo punho 14 Chave de pinos 15 Resguardo de proteção 16 As setas mostram o sentido de rotação das rodas de corte diamantadas 17 Porca de aperto 18 Roda de corte diamantada 19 Flange tensor 20 Anéis distanciadores AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus significados antes da utili- zação. Nomes Dos Componentes (Fig. 1

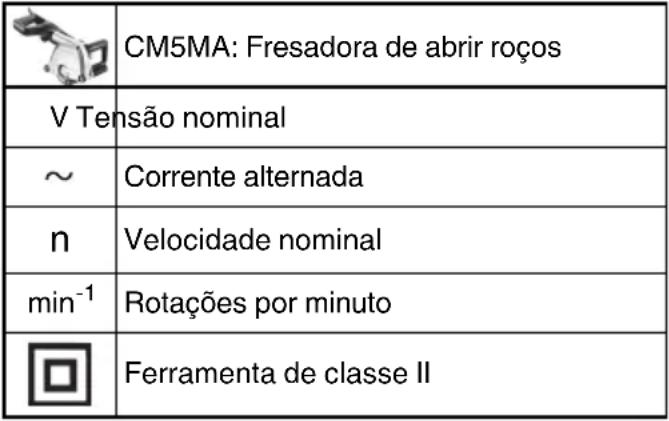

Fig. 6) Símbolos CM5MA: Fresadora de abrir roços V Tensão nominal Corrente alternada

Velocidade nominal min

Rotações por minuto Ferramenta de classe II 000book_CM5MA.book 60 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

Além da unidade principal (1 unidade), a emba- lagem contém os acessórios listados abaixo.

• As especificações (WT) estão excluídas. Os acessórios de série estão sujeitos a mudanças sem aviso prévio. *1 Não deixe de verificar a voltagem na placa iden- tificadora constante do produto, pois ela está sujeita a mudanças conforme a área. *2 Peso: de acordo com o procedimento EPTA 01/2003 NOTA: Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. 1 Ligação à rede Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. Assegure um comprimento de alimentação o mais curto possível e um corte transversal grande do cabo de rede. 2 Colocar / substituir rodas de corte diamantadas, ajustar a largura da ranhura Desligar a máquina. Puxar a ficha de rede! Atenção! Nunca pressionar o botão de bloqueio do veio (7) para dentro com a máquina a funcionar (nem com a máquina a funcionar por inércia)! Nunca utilize acessórios não previstos e não recomendados pelo fabricante em particular para esta ferramenta eléctrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta eléctrica, não garante uma utilização segura. (ver Acessórios) Fig. 5 - Ajustar a profundidade máxima de corte (Ajustar a profundidade de corte). - Pressionar o botão de bloqueio do veio (7) para dentro, (com a outra mão) rodar lentamente as rodas de corte diamantadas (18) dianteiro até o botão de bloqueio do veio engatar de forma percetível e - com o botão de bloqueio do veio (7) pressionado para dento, desaparafusar (no sentido contrário ao dos ponteiros do relógio) a porca de aperto (17) com a chave de pinos juntamente fornecida. A flange de aperto (19) deve ser sempre colocada no fuso com a bainha virada para fora (como mostrado na Fig. 6 (A) - (F)). Certifique-se de que não é possível rodar o flange tensor (19) em relação ao veio. Colocar as rodas de corte diamantadas e respeitar o sentido de rotação correto. O sentido de rotação é indicado através de setas nas rodas de corte diamantados e através de setas (16) no resguardo de proteção (15). Disposição dos anéis distanciadores (20) e das rodas de corte diamantadas (de acordo com a largura desejada do sulco) como na Fig. 6 (A) - (E). Nota: Utilização da máquina com apenas uma roda de corte diamantada: se retirar a roda de corte diamantada dianteiro e mantiver apenas o disco traseiro na máquina, a fresadora de abrir roços também poderá ser utilizada para cortes (por ex. de azulejos). (Fig. 6. F). Nota: (Fig. 6. G.) utilização da máquina com rodas de fresar diamantadas (ver Acessórios): Para conseguir montar as rodas de fresar diamantadas é necessário remover o flange tensor (19) do veio e retirá-lo para fora do resguardo de proteção (15). Agora deverá encaixar as rodas de fresar diamantadas sobre o flange tensor (19), introduzir a partir de baixo no resguardo de proteção e colocar sobre o veio. Certifique-se de que não é possível rodar o flange tensor (19) em relação ao veio. Encaixar os anéis distanciadores (20) conforme ilustrado na figura (G). Bloquear o veio pressionando o botão de bloqueio do veio (7) para dentro e apertar firmemente a porca de aperto (17) com a chave de pinos (14) (no sentido dos ponteiros do relógio). Acessórios-padrão Especificações Modelo CM5MA Tensão*

Potência nominal de entrada 1900 W Velocidade sem carga 5000 min

Diâmetro das rodas de corte diamantadas 125 mm Opções de largura da ranhura 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm Profundidade ajustável do corte

40 mm Peso sem cabo de corrente*

4,7 kg Colocação Em Funcionamento 000book_CM5MA.book 61 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

Efetuar um teste de funcionamento: ajustar a profundidade mínima de corte (Ajustar a profundidade de corte). Mantenha-se a si, bem como a todas as pessoas que se encontrem nas proximidades, fora da área do disco abrasivo em rotação e deixe o aparelho ligado durante um minuto com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste. Parar imediatamente quando surgirem vibrações fortes ou quando constatar outras falhas. Se esta situação ocorrer, verifique a máquina para determinar a causa. 3 Ajustar a profundidade de corte Após soltar a alavanca de aperto (4) poderá ajustar a profundidade de corte pretendida, consoante a escala (3). Voltar a apertar firmemente a alavanca de aperto (4). Nota: se necessário deverá alterar a posição / a força de aperto da alavanca de aperto (4). Para isso, puxar ligeiramente a alavanca para fora, em seguida rodar a alavanca e voltar a baixar (Fig. 1). 4 Montar o aspirador de pó Atenção! Nunca deverá trabalhar sem aspirador de pó. Os pós podem ser nocivos para a saúde! Nunca deverá trabalhar sem aspirador de pó. Caso contrário, o motor bloqueará devido ao pó acumulado. Utilize um aspirador HiKOKI (Classe L e superior) adequado. Para aspirar o pó fino gerado ao trabalhar com a fresadora de abrir roços, encaixar a mangueira de aspiração sobre o casquilho de aspiração (8). 1 Ligar e desligar Guiar a máquina sempre com ambas as mãos. Primeiro ligar e em seguida colocar a ferramenta acoplável na peça de trabalho. Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia elétrica. No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Por este motivo, deverá segurar a máquina sempre com ambas as mãos nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado. Ligação momentânea: Ligar: deslocar o bloqueio (1) no sentido da seta e em seguida pressionar o gatilho (2). Desligar: soltar o gatilho (2). Funcionamento contínuo: Ligar: deslocar o bloqueio (1) no sentido da seta e em seguida pressionar o gatilho (2) e mantê- lo pressionado. A máquina está agora ligada. Agora, deslocar uma vez mais o bloqueio (1) no sentido da seta para bloquear o gatilho (2) ( funcionamento contínuo). Desligar: pressionar o gatilho (2) e soltá-lo. 2 Trabalhar com a fresadora de abrir roços Guiar sempre a máquina com ambas as mãos nos punhos (12) e (13). No resguardo de proteção existem marcações (6) As marcações encontram-se no prolongamento da roda de corte diamantada traseiro e servem como indicador de corte ao abrir ranhuras. Colocar a fresadora de abrir roços (com o motor ligado) com as rodas de suporte (9) dianteiras sobre a superfície na qual a ranhura será cortada e oscilar lentamente para baixo até atingir a profundidade de corte ajustada. Em seguida deslizar a máquina no sentido de corte Deslizar a máquina sempre no sentido prescrito através do material a trabalhar! Ver seta (11) no resguardo de proteção. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe. Depois de concluir o corte da ranhura deverá desligar o aparelho e segurá-lo até à imobilização da roda de corte diamantada. Nunca tente retirar uma roda de corte diamantada ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Retirar a máquina do corte. Pousar a máquina lateralmente. O cordão restante entre ambos os cortes pode ser removido com a ajuda da punção juntamente fornecida. As ranhuras de maior profundidade em material duro (por ex. betão) não podem ser executadas numa só passagem. Utilização 000book_CM5MA.book 62 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

Um progresso de trabalho notavelmente mais lento e a necessidade de exercer maior força ao empurrar são indícios de que as rodas de corte diamantadas estão a ficar rombos. Afie as rodas de corte diamantadas que foram ficando rombos efetuando cortes curtos em materiais abrasivos como por ex. arenito calcário. Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. Aspirar a ferramenta elétrica regularmente, frequentemente e minuciosamente em todas as ranhuras de ar dianteiras e traseiras. Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara antipoeiras. 1 Embraiagem de segurança Na engrenagem da fresadora de abrir roços está montada uma embraiagem de segurança automática. Esta protege o operador de binários elevados que podem ocorrer por ex. devido à inclinação da roda de corte diamantada ao trabalhar. A embraiagem de segurança protege e alivia simultaneamente a carga do motor e da embraiagem da máquina. Assim que a embraiagem de segurança entrar em funcionamento desligar imediatamente o motor (não deixar o acoplamento raspar!) 2 Indicação eletrónica de sobrecarga O indicador de sinal eletrónico (5) está acesa significa que a máquina está demasiado sobrecarregada! Reduzir a pressão de deslizamento até o indicador de sinal eletrónico apagar. A máquina não funciona. O indicador de sinal eletrónico (5) está a piscar. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina. Utilize apenas acessórios HiKOKI originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções. Rodas de corte diamantadas: Acessório padrão ○ Roda de diamante ...... Encomenda N.º 752812 para material abrasivo (por ex. betão abrasivo, arenito, arenito calcário, betão poroso e semelhantes) Rodas de fresar: Acessórios opcionais Estes discos de corte tornam o trabalho muito mais fácil dado que não é necessário furar o sulco central. ○ Roda de diamante (2 linhas) .................Encomenda n.º 4100298 ○ Roda de diamante (3 linhas) .................Encomenda n.º 4100299 para material abrasivo (por ex. betão abrasivo, arenito, arenito calcário, betão poroso e semelhantes) Também pode ser utilizado para cimento. Substituir o cabo de alimentação Se for necessária a substituição do cabo de alimen- tação, isto tem de ser efetuado pelo centro de assistência autorizado da HiKOKI para evitar um risco de segurança. PRECAUÇÃO! Na operação e na manu- tenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. O pó de lixar produzido pode conter substâncias poluentes: não eliminar através do lixo doméstico, elimine corretamente através de um ponto de recolha para resíduos especiais. Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em sepa- rado, e entregues a uma reciclagem ecologica- mente correta. Manutenção, Limpeza Proteção Contra Sobrecarga Eliminação De Avarias Acessórios Reparações Proteção Do Ambiente 000book_CM5MA.book 63 ページ ２０２２年７月２０日　水曜日　午後４時５０分Português

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preli- minar de exposição. AVISO ○ O valor de emissão de vibrações durante a utili- zação da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de aciona- mento do gatilho). GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 111,3 dB (A) Nível de pressão sonora ponderado A medido: 100,3 dB (A) Incerteza K: 3 dB (A) Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Valor de emissão de vibrações

NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. 000book_CM5MA.book 64 ページ ２０２２年７月２０日　水曜日　午後４時５０分Svenska

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que a Fresadora de abrir roços, identificada por tipo e código de identificação específico *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o ficheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Svenska
