| Produkttype | Diamantrillefræser (betonfræser) |
| Mærke | HiKOKI |
| Model | CM5MA |
| Forsyningsspænding | 220 – 240 V~ |
| Nominel effekt | 1 900 W |
| Tomgangshastighed | 5 000 min⁻¹ |
| Slibeskivens diameter | 125 mm |
| Mulige rillebredder | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Justerbar skæredybde | 10 – 40 mm |
| Vægt (uden kabel) | 4,7 kg |
| Lydeffektniveau | 111,3 dB(A) (K=3 dB) |
| Lydtryksniveau | 100,3 dB(A) (K=3 dB) |
| Vibrationsemissionsværdi | 5,5 m/s² (Kh=1,5 m/s²) |
| Overbelastningsbeskyttelse | Sikkerhedsfrakobling + elektronisk indikator |
| Støvudsugning | Slange til støvsuger (klasse L eller derover) |
| Genstartsbeskyttelse | Ja |
| Kontinuerlig drift | Ja (afbryderlås) |
| Beskyttelsesklasse | Klasse II (dobbelt isolering) |
| Medfølgende tilbehør | Tapnøgle, mejsel, plastikhus, 2 diamantslibeskiver |
| Vedligeholdelse | Rengør regelmæssigt ventilationsåbningerne; slib eller udskift slibeskiverne, hvis de er sløve |
| Garanti | I overensstemmelse med nationale regler, dækker fabrikationsfejl |
Ofte stillede spørgsmål - CM5MA HiKOKI
Brugerspørgsmål om CM5MA HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Fræser i PDF-format gratis! Find din vejledning CM5MA - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CM5MA af mærket HiKOKI.
BRUGSANVISNING CM5MA HiKOKI

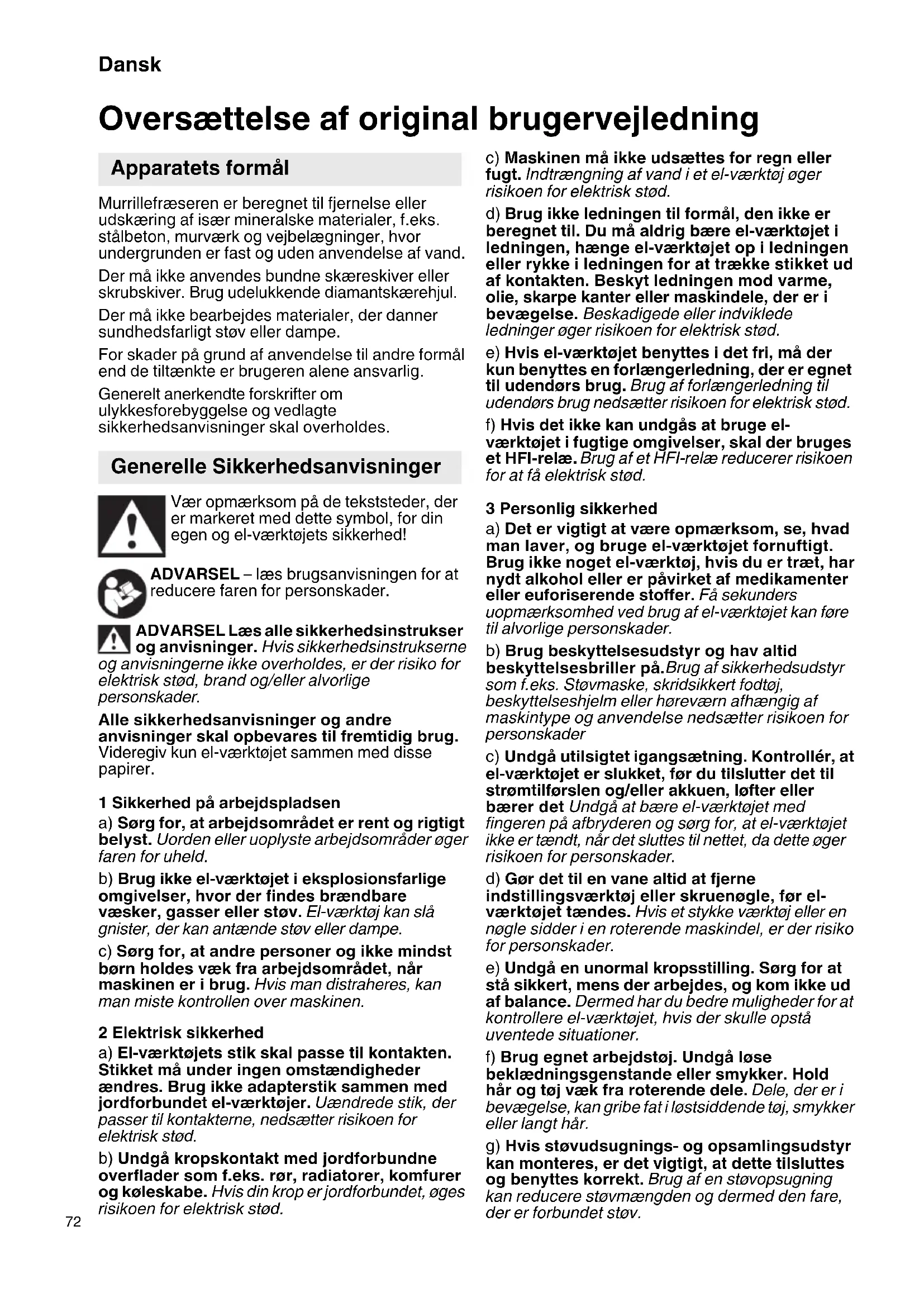

Oversættelse af original brugervejledning
Apparatets formål
Murrillefræseren er beregnet til fjernelse eller udskæring af især mineralske materialer, f.eks. stålbeton, murværk og vejbelægninger, hvor undergrunden er fast og uden anvendelse af vand.
Der må ikke anvendes bundne skæreskiver eller skrubskiver. Brug udelukkende diamantskærehjul.
Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe.
For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.
Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.
Generelle Sikkerhedsanvisninger
Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed!
ADVARSEL – læs brugsanvisningen for at reducere faren for personskader.
ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. Hvis sikkerhedsinstrukserne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug. Videregiv kun el-værktøjet sammen med disse papirer.
1 Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2 Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøjer. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
3 Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. Støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal kropsstilling. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra roterende dele. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
4 Omhyggelig omgang med og brug af elværktøj
a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, at bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækkede eller beskadigede, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
5 Service
a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedelen. Dermed sikres størst mulig maskinsikkerhed.
Særlige Sikkerhedsanvisninger
1 Sikkerhedsanvisninger for skæremaskiner
a) El-værktøjets beskyttelsesskærm skal være monteret sikkert og være indstillet, således at en maksimal sikkerhed opnås, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Sørg for, at du selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor slibeskiven roterer.
Beskyttelsesskærmen skal beskytte brugeren mod brudstykker og tilfældig kontakt med slibemidlet.
b) Anvend kun diamantskærehjul til dit elektriske værktøj. At tilbehøret kan fastgøres på el-værktøjet, garanterer ikke for en sikker anvendelse.
c) Indsatsværktøjets tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og flyve rundt.
d) Slibemidler må kun anvendes til de anbefalede formål, f.eks.: Slib aldrig med en skæreskives sideflade. Skæreskiver er beregnet til materialeafslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpåvirkning fra siden, kan de gå i stykker.
e) Brug altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og nedsætter således risikoen for brud på slibeskiven.
f) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med målene på el-værktøjet. Forkert dimensioneret indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt.
g) Slibeskiver og flanger skal passe nøjagtigt til el-værktøjets slibespindel. Indsatsværktøj, som ikke passer nøjagtigt til el-værktøjets slibespindel, roterer ujævnt, vibrerer meget stærkt og kan medføre, at du mister kontrollen.
h) Brug aldrig beskadigede slibeskiver. Kontroller før brug altid slibeskiverne for splintrer og revner. Hvis el-værktøjet eller slibeskiven tabes, skal det kontrolleres, om værktøjet er beskadiget eller anvende en ubeskadiget slibeskive. Når slibeskiven er kontrolleret og sat på, skal du sørge for, at du selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor slibeskiven roterer, og lad maskinen køre i et minut med maksimal hastighed. Beskadigede slibeskiver brækker for det meste i dette testtidsrum.
Dansk
i) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjeværn eller beskyttelsesbriller, afhængigt af det arbejde, der skal udføres. Brug afhængigt af det arbejde, der skal udføres, støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis du udsættes for kraftig støj i længere tid, kan du få et høretab.
j) Sørg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personlige værnemidler. Brudstykker af emnet eller brækkede indsatsværktøjer kan flyve væk og medføre personskader også uden for det direkte arbejdsområde.
k) Hold altid kun maskinen i de isolerede greb, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget netkabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.
1) Hold netkablet væk fra roterende indsatsværktøj. Hvis du mister kontrollen over maskinen, kan netkablet blive skåret over eller ramt, og din hånd eller arm kan blive trukket ind i det roterende indsatsværktøj.
m) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over el-værktøjet.
n) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i din krop.
o) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i maskinens hus og ved store mængder metalstøv kan der opstå elektriske farer.
p) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan antænde disse materialer.
q) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.
2 Tilbageslag og tilsvarende sikkerhedsanvisninger
Tilbageslag er en pludselig reaktion på en fastklemt eller blokeret slibeskive. Fastklemning eller blokering medfører et abrupt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
Hvis f.eks. en slibeskive sidder fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så i brugerens retning eller væk fra brugeren, alt efter skivens omdrejningsretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække.
Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.
a) Hold godt fast i el-værktøjet og sørg for, at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra håndgreb, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger.
b) Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd ved et tilbageslag.
c) Undgå området foran og bag den roterende skæreskive. Tilbageslaget får el-værktøjet til at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag, eller at man mister kontrollen.
e) Anvend ikke kædesavklinger eller fortandede savklinger og heller ikke segmenterede diamantskiver med mere end 10 mm i tandafstand. Sådanne indsatsværktøjer fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.
f) Undgå at skæreskiven blokerer, og undgå et for højt modtryk. Udfør ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på slibemidlet.
g) Hvis skæreskiven sidder fast, eller arbejdet afbrydes, skal maskinen slukkes og holdes roligt, indtil skiven står stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Find og afhjælp årsagen til at skiven sætter sig fast.
h) Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Lad skæreskiven nå op på dens fulde hastighed, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag.
i) Understøt plader eller store emner for at nedsætte risikoen for tilbageslag som følge af en fastklemt skæreskive. Store emner kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider af skiven, både i nærheden af skæresnittet og ved kanten.
j) Vær særlig forsigtig ved "lommesnit" i bestående vægge eller andre områder, hvor der ikke er direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.
3 Yderligere sikkerhedsanvisninger:
ADVARSEL – brug altid beskyttelsesbriller.
Brug en egnet støvbeskyttelsesmaske.
Brug udelukkende diamantskærehjul.
Brug ikke bundne skiver.
Betjen altid med to hænder.
Kontroller, at der ikke er strøm-, vand- eller gasledninger på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).
Emnet skal ligge fast og være sikret mod skridning, fx ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang.
Der må ikke være noget spillerum mellem diamantskærehjulene og støtteflangen. Brug hverken adaptere eller reduktionsstykker.
Diamantskærehjul skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.
Kontroller, om diamantskærehjulene er monteret i henhold til producentens anvisninger.
Brug elastiske mellemlæg, hvis de følger med slibemidlet, og hvis det kræves.
Sørg for, at gnister, som opstår under arbejdet, ikke fremkalder nogen fare,
f.eks. at de rammer brugeren eller andre personer eller antænder brændbare stoffer. Truede områder skal beskyttes af svært antændelige afdækninger. Hold altid en ildslukker i beredskab i områder, der udsættes for brandfare.
Diamantskærehjulene roterer et stykke tid efter, at maskinen er slukket.
Brug altid beskyttelsesbriller, åndedrætsmaske, arbejdshandsker, høreværn og kraftige sko under arbejdet med el-værktøjet!
Beskadiget, uafbalanceret eller vibrerende værktøj må ikke anvendes.
Undgå beskadigelser på gas- eller vandrør, elektriske ledninger og bærende vægge (statik).
Tag stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholdes.
Hvis et ekstra håndgreb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra håndgreb.
Hvis beskyttelsesskærmen er beskadiget eller revnet, skal den udskiftes. Maskinen må ikke anvendes med en defekt beskyttelsesskærm.
Maskinen må ikke tilkobles, hvis komponenter eller beskyttelsesanordninger mangler eller er defekte.
Reducering af støvgener:
Partikler, der dannes ved arbejde med denne maskine, kan indeholde stoffer, der kan forårsage kræft, allergiske reaktioner, luftvejssygdomme, fødselsdefekter eller anden reproduktiv skade. Nogle eksempler på disse stoffer er: Bly (i blyholdig maling), mineralsk støv (fra mursten, betonblokke osv.), tilsætningsstoffer til træbehandling (kromat, træbeskyttelsesmidler), visse typer af træ (som ege- og bøgestøv), metaller, asbest.
Risikoen afhænger af, hvor længe brugeren eller personer, der befinder sig i nærheden, udsættes for belastningen.
Partiklerne må ikke optages af kroppen. Til reducing af belastningen med disse stoffer: Sørg for god ventilation af arbejdspladsen og brug egnet beskyttelsesudstyr som f.eks. åndedrætsmasker, der er i stand til at filtrere de mikroskopisk små partikler.
Overhold de gældende retningslinjer for materiel, personale, anvendelsestilfælde og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).
Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.
Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet.
Anvend en egnet støvudsugning.
Støvbelastningen kan reduceres på følgende måde:
- Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,
- Anvend et udsugningsanlæg og/eller en luftrenser,
- sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.
- Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.
Betegnelser For Dele (Fig. 1–Fig. 6)
1 Spærre
2 A f b r y d e r
3 Skala for skæredybde
4 Spændearm til indstilling af skæredybden
5 Elektronisk signallampe
6 Markering (bruges som snitindikator på den første diamantskive)
7 Spindellåseknap
10 Markeringer viser snitkanterne på diamantskærehjulene ved maksimal skæredybde
11 Pilen viser den forskrevne fremdriftsretning. Maskinen skal skubbes i denne retning gennem det materiale, der skal bearbejdes.
12 første håndgreb
13 andet håndgreb
14 Tapnøgle
15 Beskyttelsesskærm
16 Pilene viser omdrejningsretningen for diamantskærehjulene
17 Spændemøtrik
18 Diamantskærehjul
19 Spændeflange
20 Afstandsringe

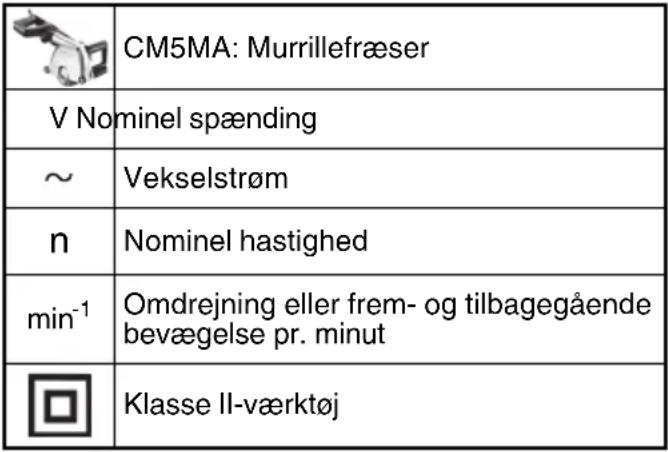

Symboler
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
 |
Standardtilbehør
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstående.
O Tapnøgle....1
○ Mejsel til gevindstål....1
○ Plastikæske....1
O Diamantskærehjul*......2
* (WT)-specifikationer er udeladt.
Der forbeholdes ret til ændringer i standardtilbehør uden varsel.
Specifikationer
| Model CM5MA | |
| Spænding*1 | 220–240 V~ |
| Nominel indgangseffekt 1900 W | |
| Hastighed uden belastning 5000 min | -1 |
| Diameter på diamantskærehjulene | 125 mm |
| Valgmuligheder for rillebredde | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Justerbar skæredybde 10 | -40 mm |
| Vægt uden netledning*2 | 4,7 kg |
*1 Kontroller navnepladen på produktet, da der kan være forandring afhængig af område.
*2 Vægt: I overensstemmelse med EPTA-procedure 01/2003
BEMÆRK: Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
Idriftsættelse
1 Nettislutning
Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og ens på typeskiltet er i overensstemmelse med for din strømforsyning.
Man skal altid sikre med et FI-relæ (RCD) med en maks. brydestrøm på 30 mA.
Sørg for en tilledningslængde, der er så kort som mulig, og for et stort ledningstværsnit på ablet.
2 Indsættelse/skift af diamantskærehjul, indstilling af notbredde
Sluk for maskinen. Træk stikket ud!
NB! Spindellåseknappen (7) må aldrig trykkes ind, mens maskinen kører (og heller ikke när er ved at stoppe)!
Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af
producenten. At tilbehøret kan fastgøres på elværktøjet, garanterer ikke for en sikker anvendelse. (se Tilbehør)
Fig. 5
- Indstil den maksimale skæredybde (Indstilling af skæredybde).
- Tryk spindellåseknappen (7) ind og drej (med den anden hånd) det forreste diamantskærehjul (18) langsomt, indtil det kan mærkes, at spindellåseknappen går i indgreb og
- skru, mens spindellåseknappen (7) er trykket ind, spændemøtrikken (17) af med den medfølgende tapnøgle (mod urets retning).
Fastspændingsflangen (19) skal altid monteres på spindlen med kappen vendende udad (som vist på Fig. 6 (A) – (F)). Sørg for at spændeflangen (19) ikke kan drejes i forhold til spindlen.
Montér diamantskærehjulene, og vær herved opmærksom på den rigtige
omdrejningsretning. Omdrejningsretningen angives af pile på diamantskærehjulene og af pile (16) på beskyttelsesskærmen (15).
Opstilling af afstandsringe (20) og diamantskærehjul (i henhold til ønsket rillebredde) som i Fig. 6 (A)–(E).
OBS: Anvendelse af maskinen med kun en diamantskærehjul:
Hvis man fjerner det forreste diamantskærehjul og lader den bagerste skive blive på maskinen, er murrillefræseren også egnet til gennemskæring (f.eks. af fliser).
(Fig. 6. F).
Bemærk: (Fig. 6. G.) Brug af maskinen med en diamantfræsehjul (se Tilbehør): Tag spændeflangen (19) af spindlen og fjern den fra beskyttelsesskærmen (15) for at kunne montere diamantfræsehjulet. Sæt nu diamantfræsehjulet på spændeflangen (19), før den nedefra ind i beskyttelsesskærmen og sæt den på spindlen. Sørg for, at spændeflangen (19) ikke kan drejes i forhold til spindlen. Sæt afstandsringe (20) på som vist på billedet (G).
Gennemfør en testkørsel: Indstil den minimale skæredybde (Indstilling af
skæredybde). Sørg for, at du selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor slibeskiven roterer, og lad maskinen køre med maksimal hastighed i et minut. Beskadigede slibeskiver brækker for det meste i dette testtidsrum. Stop maskinen omgående, hvis der opstår væsentlige vibrationer, eller der konstateres andre mangler. Hvis denne tilstand opstår, skal maskinen undersøges for at finde årsagen til fejlen.
3 Indstilling af skæredybde
Efter løsning af klemmegrebet (4) kan du indstille den ønskede skæredybde ifølge skalaen (3).
Stram klemmegrebet (4) igen.
OBS: I givet fald skal positionen/spændekraften på klemmegrebet (4) ændres. Derved skal du trække grebet en smule ud, derefter dreje det og sænke det igen (Fig. 1).
4 Montering af støvudsugning
NB! Arbejd aldrig uden støvudsugning. Støv kan være sundhedsfarligt!
Arbejd aldrig uden støvudsugning. Motoren tilstoppes ellers hurtigt med stenstøv.
Brug en egnet HiKOKI (L-klasse og derover)-støvsuger.
Til udsugning af det stenstøv, der opstår ved arbejder med murrillefræseren, skal du sætte sugeslangen på udsugningsstudsen (8).
Anvendelse
Maskinen skal altid betjenes med begge hænder.
Tænd først, anbring derefter indsatsværktøjet på emnet.
Undgå utilsigtet start: Sluk altid for maskinen, när stikket trækkes ud af stikdåsen, eller när nmen afbrydes.
Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold for altid fast i maskinen med begge hænder i de l beregnede greb, sørg for at stå stabilt og fjd koncentreret.
Undgå, at maskinen hvirvler støv og spåner op eller suger dem ind. Læg først den slukkede kine til side, når motoren står stille.
Midlertidig tilkobling:
Tilkobling: Skub spærren (1) i pilens retning, og tryk derefter på afbrydergrebet (2).
Frakobling: Slip afbrydergrebet (2).
Dansk
Fast tilkobling:
Tilkobling: Tryk spærren (1) i pilens retning, tryk på afbrydergrebet (2) og hold det inde. Maskinen er nu tilkoblet. Skub nu igen spærren (1) i pilens retning for at fastlåse afbryderen (2) (fast tilkobling).
Frakobling: Tryk på afbrydergrebet (2) og slip det.
2 Arbejde med murrillefræseren
Maskinen skal altid betjenes med begge hænder på håndgrebene (12) og (13).
På beskyttelsesskærmen findes markeringer (6) Markeringerne ligger i forlængelse af den bagerste diamantskæreskive og bruges – ved indskæring af noter – som skæreindikator.
Sæt murrillefræseren (med tændt motor) med de forreste påsætningshjul (9) på den flade, som noten skal skæres ind i, og før den langsomt nedad, indtil den indstillede skæredybde er nået.
Skub derefter maskinen i skæreretningen
Skub altid maskinen i den foreskrevne retning gennem det materiale, der skal bearbejdes! Se pilen (11) på beskyttelsesskærmen. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag.
Når rillen er lavet, skal maskinen slukkes og holdes i ro, indtil diamantfræsehjul står helt
stille. Forsøg aldrig at trække diamantskæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag.
Fjern maskinen fra skæringen. Læg maskinen væk på siden.
Stykket, der bliver tilbage, mellem de to snit kan fjernes med det medleverede udmejslingsværktøj.
Riller med større dybde i hårdt materiale (f.eks. beton) kan ikke skæres i en arbejdsgang.
Mærkbart aftagende arbejdsfremskridt og øget fremføringskraft er tegn på at diamantskærehjul er blevet sløve. Skærp de diamantskæreskiver, der er blevet sløve, ved at udføre korte snit i slibende materialer, som f.eks. kalksandsten.
Ved bearbejdningen kan partikler aflejre sig i elværktøjets indre. Det hindrer kølingen af elværktøjet.
Støvsug el-værktøjet regelmæssigt, ofte og grundigt gennem alle ventilationsåbninger foran og bagpå. Afbryd el-værktøjet forinden fra energiforsyningen og brug herved beskyttelsesbriller og støvmaske.
Overbelastningsbeskyttelse
1 Sikkerhedskobling
I murrillefræserens gear er der indbygget en automatisk sikkerhedskobling. Denne beskytter brugeren mod det høje drejemoment, som kan forekomme f.eks. hvis diamantskærehjulene sætter sig fast under arbejdet. Sikkerhedskoblingen beskytter og aflaster derved samtidigt maskinens motor og gear. Sluk omgående motoren ved aktivering af sikkerhedskoblingen (koblingen må ikke "slæbe")!
2 Elektronisk overbelastningsindikator
Den elektroniske signalindikator (5) lyser Belastningen af maskinen er for høj!
Reducér fremføringshastigheden, indtil den
elektroniske signalindikator slukker.
Afhjælpning Af Fejl
Maskinen kører ikke. Signalindikatoren for elektronik (5) blinker. Den elektriske beskyttelse mod genindkobling er aktiveret.
Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.
Tilbehør
Brug kun originalt HiKOKI-tilbehør.
Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.
Diamantskærehjul: Standardtilbehør
O Diamanthjul ...... Varenr. 752812
Diamantfræsehjul: Ekstratilbehør
Disse skærehjul gør arbejdet meget lettere, idet det ikke er nødvendigt at udstanse midterste rand.
O Diamanthjul (2 rækker) ...... Varenr. 4100298
O Diamanthjul (3 rækker) ...... Varenr. 4100299
Udskiftning af netledning
Hvis udskiftningen af netledningen er nødvendig, skal den foretages af et HiKOKI-autoriseret servicecenter for at undgå fare for sikkerheden.
FORSIGTIG! Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og
standarder, som gælder i hvert enkelt land, nøje overholdes.
Miljøbeskyttelse
Slibestøvet kan indeholde skadelige stoffer: Det skal ikke bortskaffes via husholdningsaffaldet, men derimod fagligt korrekt via et indsamlingssted for giftigt affald.
Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.
Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af
elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.
Information om luftbåren støj og vibration
De målte værdier blev fastsat i overensstemmelse med EN60745 og erklæret i overensstemmelse med ISO 4871.
Det afmålte A-vægtede lydniveau: 111,3 dB (A)
Det afmälte A-vægtede lydtryksniveau: 100,3 dB (A)
Usikkerhed K: 3 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.
Vibrationsudsendelsesværdi
$$ \mathbf {a} _ {\mathrm{h}} = 5, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Usikkerhed K_h=1,5 m/s^2
Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.
ADVARSEL
○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgå- ende varsel.
Generelle Sikkerhetsanvisninger
Bruk ikke bundne skiver.
Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).
Minimer støvbelastningen ved å:
Merk: (Fig. 6. G) Bruke maskinen med diamantfresehjul (se Tilbehør):
Maskinen går ikke. Elektronikk signalvisning (5) blinker. Startsperren har
Bruk kun originalt HiKOKI-tilbehør.
Diamant kappeskiver: Standard tilbehør
O Diamantslipeskive ....Ordre-nr. 752812
for abrasive materialer
(f.eks. abrasiv betong, sandstein, kalksandstein, gassbetong o.lign.)
Diamantfresehjul: Ekstrautstyr
Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske
