| Produkttyp | Diamantspårfräs (betongfräs) |
| Märke | HiKOKI |
| Modell | CM5MA |
| Matningsspänning | 220 – 240 V~ |
| Nominell effekt | 1 900 W |
| Tomgångsvarvtal | 5 000 min⁻¹ |
| Slipskivans diameter | 125 mm |
| Möjliga spårbredder | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Justerbart skärdjup | 10 – 40 mm |
| Vikt (utan kabel) | 4,7 kg |
| Ljudeffektsnivå | 111,3 dB(A) (K=3 dB) |
| Ljudtrycksnivå | 100,3 dB(A) (K=3 dB) |
| Vibrationsemissionsvärde | 5,5 m/s² (Kh=1,5 m/s²) |
| Överbelastningsskydd | Säkerhetskoppling + elektronisk indikator |
| Dammutsugning | Anslutning för dammsugare (klass L eller högre) |
| Startspärr | Ja |
| Kontinuerlig drift | Ja (spärr av strömbrytare) |
| Skyddsklass | Klass II (dubbelisolerad) |
| Medföljande tillbehör | Stiftnyckel, mejselmejsel, plasthölje, 2 diamantskivor |
| Underhåll | Rengör regelbundet ventilationsöppningarna; slipa eller byt ut skivor om de är slöa |
| Garanti | Enligt nationella bestämmelser, täcker tillverkningsfel |
Vanliga frågor - CM5MA HiKOKI
Användarfrågor om CM5MA HiKOKI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Fräsmaskin i PDF-format gratis! Hitta din manual CM5MA - HiKOKI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. CM5MA av märket HiKOKI.
BRUKSANVISNING CM5MA HiKOKI

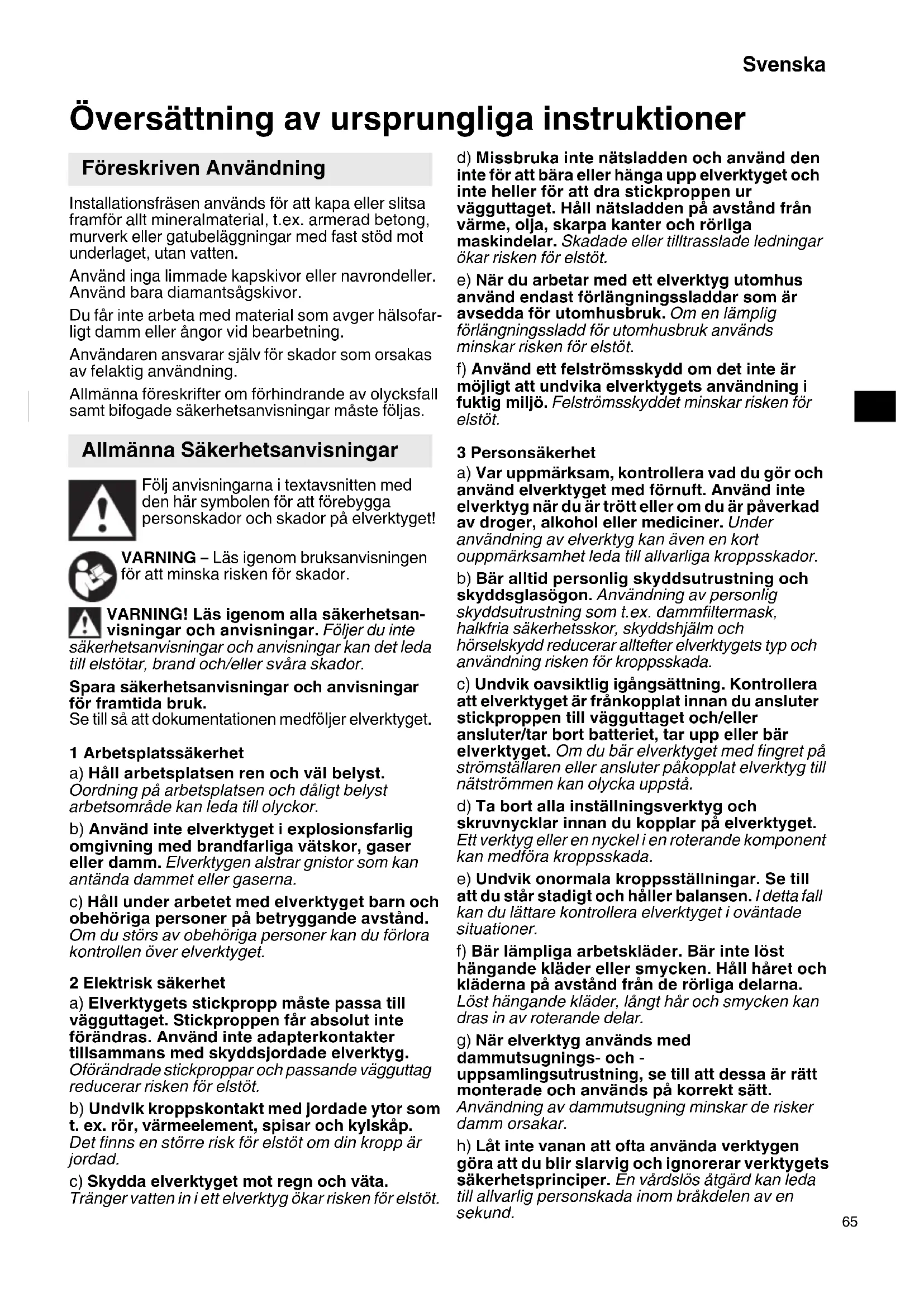

Översättning av ursprungliga instruktioner
Föreskriven Användning
Installationsfräsen används för att kapa eller slitsa framför allt mineralmaterial, t.ex. armerad betong, murverk eller gatubeläggningar med fast stöd mot underlaget, utan vatten.
Använd inga limmade kapskivor eller navrondeller. Använd bara diamantsågskivor.
Du får inte arbeta med material som avger hälsofarligt damm eller ångor vid bearbetning.
Användaren ansvarar själv för skador som orsakas av felaktig användning.
Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas.
Allmänna Säkerhetsanvisningar
Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget!
WARNING – Läs igenom bruksanvisningen för att minska risken för skador.
WARNING! Läs igenom alla säkerhetsanvisningar och anvisningar. Följer du inte
säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.
Spara säkerhetsanvisningar och anvisningar för framtida bruk.
Se till så att dokumentationen medföljer elverktyget.
1 Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och väl belyst.
Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brandfarliga vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ.
Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
2 Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.
Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp.
Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta.
Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
3 Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget.
Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avständ från de rörliga delarna.
Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
g) När elverktyg används med dammutsugnings- och - uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt.
Användning av dammutsugning minskar de risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.
Svenska
4 Korrekt användning och hantering av elverktyg
a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
f) Håll skärverktygen skarpa och rena.
Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
5 Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Särskilda Säkerhetsanvisningar
1 Säkerhetsanvisningar för kapmaskiner
a) Elverktygets sprängskydd ska sitta på ordentligt och vara inställt så att du får maximal säkerhet, dvs. så att användaren är exponerad för så liten del som möjligt av skivan. Se till så att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan. Med sprängskyddet skyddas användaren mot lösa delar och kontakt med slipskivan.
b) Använd endast diamantsågskivor tillsammans med ditt elverktyg. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert.
c) Verktygets tillåtna varvtal ska vara minst lika högt som det max. varvtal som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring.
d) Slipskivorna är bara gjorda för avsedd användning, till exempel slipa aldrig sidoytor med en kapskiva. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott.
e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott.
f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt.
g) Slipskiva och fläns ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på elverktygets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen.
h) Använd aldrig skadade slipskivor.
Kontrollera att slipskivorna inte är uppfläkta eller spräckta före varje användning. Tappar du maskin eller slipskiva, kontrollera om något är skadat och sätt i så fall på en hel slipskiva. När du kontrollerat slipskivan och satt i den, ser du till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och att maskinen körs på max. varvtal under en minut. Skadade slipskivor går oftast sönder vid testet.
i) Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador.
j) Se till att andra i närheten är på säkert avständ från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.
k) Maskinen får bara fattas tag i med hjälp av de isolerade handtagen när du arbetar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.
1) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden bli avkapad eller snos in så att din hand eller arm dras in i roterande delar.
m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.
n) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar.
p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet.
q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.
2 K a s t o c h m säkerhetsanvisningar
Kast är en plötslig reaktion på grund av att slipskivan hakar fast eller nyper. Ihakningen eller nypet gör att den roterande delen får ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.
Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.
Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.
a) Håll fast elverktyget ordentligt och ha en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter.
b) Håll aldrig handen nära roterande delar. Verktyget kan röra sig över handen om du får ett kast.
c) Undvik området framför och bakom den roterande kapskivan. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen.
d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande delar har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast.
e) Använd aldrig sågkedjor, tandade sågklingor eller segmenterade diamantskivor vars slitsar är mer än 10 mm breda. Sådana verktyg ger ofta kast eller får dig att tappa kontrollen över elverktyget.
f) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap.
Överbélastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott.
g) Om skivan nyper eller om du avbryter arbetet, slår du av maskinen och håller den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp.
h) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.
i) Palla upp plattor eller stora arbetsstycken, så minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten.
j) Var extra försiktig när du "instickskapar" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.
3 Övriga säkerhetsanvisningar:
VARNING! – Använd alltid skyddsglasögon.
Använd lämpligt andningsskydd.
Använd bara diamantsågskivor.
Använd aldrig bundna skivor.
Använd alltid med båda händer.
Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor).
Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt.
Diamantsågskivorna ska passa stödflänsen utan spel. Adaptrar eller reduceringshylsor får inte användas.
Förvara och hantera diamantsågskivorna helt enligt tillverkarens anvisningar.
Se till så att diamantsågskivorna blir monterade enligt tillverkarens anvisningar.
Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet.
Se till att eventuella gnistor som uppstår under användning inte utgör någon fara, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Täck över riskutsatta områden med svårantändliga skydd. Lämpligt släckningsmedel ska finnas i områden som kan utsättas för brandrisk.
Svenska
Diamantsågskivorna fortsätter att rotera efter att du slagit av maskinen.
Använd alltid skyddsglasögon, andningsskydd, arbetshandskar, hörselskydd och skyddsskor när du arbetar med elverktyg!
Skadade, ej runda eller vibrerande verktyg får ej användas.
Försök att inte skada gas-, vatten- och elledningar samt bärande väggar.
Dra alltid ur kontakten före inställning, omriggning eller underhåll.
Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag.
Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd.
Slå aldrig på maskinen om maskindelar eller skyddsanordningar saknas eller är trasiga.
Minska belastning genom damm:
Partiklar som uppstår vid arbeten med denna maskin kan innehålla cancerframkallande ämnen eller ämnen som orsakar allergiska reaktioner, andningsbesvär, missbildningar och andra fortplantningsstörningar. Exempel på sådana ämnen: bly (i blyhaltig färg), mineraliskt damm (i mursten, betong eller liknande), tillsatser för träbehandling (kromat, träskyddsmedel), vissa trätyper (som ek- eller bokdamm), metall, mursten. Risken beror på hur längre användaren eller personer som befinner sig i närheten exponeras för dessa ämnen.
Dessa partiklar får inte hamna i din kropp.
Beakta följande anvisningar för att minska risken:
Se till att arbetsplatsen har god ventilation och bär lämplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.
Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).
Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.
Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen.
Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följande åtgärder:
- rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm,
- använd en utsugsanordning och/eller en luftrenare,
- sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.
- Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.protective clothing. Do not blow, beat or brush.
Delarnas Namn (Bild 1–Bild 6)
1 Spärr
2 Strömbrytare
3 Fräsdjupsskala
4 Låsspak för fräsdjupsinställning
5 Elektrisk signalindikering
6 Markering (används som snittindikering för den första diamantskivan)
7 Spindellåsknapp
8 Utsugsstos för dammutsugning
9 Stödhjul
10 Markeringar visar snittkanterna för diamantsågskivorna vid maximalt fräsdjup
11 Pilen visar den föreskrivna skjutriktningen. Maskinen måste skjutas genom det material som ska bearbetas i denna riktning.
12 Första handtag
13 Andra handtag
14 Spännyckel
15 Sprängskydd
16 Pilarna visar rotationsriktningen för diamantsågskivorna
17 Spännmutter
18 Diamantsågskiva
19 Spännfläns
20 Distansringar
Symboler
WARNING
Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
 | CM5MA: Betongspårfräs |
| V Märkspänning | |
| ~ | Växelström |
| n | Märkvarvtal |
| min-1 | Rotationer eller stick per minut |
 | Klass II verktyg |
Standardtillbehör
Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade nedan.
○ Spännyckel ....1
○ Hålmejsel ....1
○ Plastväska....1
○ Diamantsågskivor* 2
* (WT)-specifikationer är undantagna.
Standardtillbehören kan ändras utan föregående meddelande.
Tekniska data
| Modell CM5MA | |
| Spänning*1 | 220–240 V~ |
| Nominell ingångseffekt 1900 W | |
| Varvtal utan belastning 5000 min | -1 |
| Diamantsågskivornas diameter | 125 mm |
| Alternativ för spårbredd | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Justerbart skärdjup 10 | -40 mm |
| Vikt utan nätkabel*2 | 4,7 kg |
*1 Se till att du kontrollerar verktygets namnplåt på grund av att den varierar beroende på försäljningsområdet.
*2 Vikt: Enligt EPTA-Procedure 01/2003
ANMÄRKNING: Med hänsyn av HiKOKI:s kontinuerliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.
Driftstart
1 Nätanslutning
Kontrollera först att den spänning och frekvens som anges på märkskylten
överensstämmer med den nätström du ska använda.
Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.
Matarledningens längd ska vara så kort som möjligt och nätkabelns ledningstvärsnitt så som möjligt.
2 Använda/byta diamantsågskivor, ställa in spårbredd
Stäng av maskinen. Dra ur kontakten!
Varning! Spindellåsknappen (7) får aldrig tryckas in när maskinen arbetar (eller är på väg ängas av)!
Använd bara tillbehör som är avsedda för elverktyget och rekommenderas av
tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. (se Tillbehör)
Bild 5
- Ställ in det maximala fräsdjupet (Inställning av snittdjup).
- Tryck in spindellåsknappen (7) och vrid långsamt på den främre diamantsågskivan (18) tills du märker att spindellåsknappen hamnar i rätt läge och
- skruva av (7) spännmuttrarna (17) med medföljande tappnyckel (moturs) samtidigt som spindellåsknappen hålls intryckt.
Klämflänsen (19) måste alltid monteras på spindeln med manteln vänd utåt (se Bild 6 (A) – (F)). Se till att spännflänsen (19) inte kan förvridas i förhållande till spindeln.
Lägg på diamantsågskivorna och ta samtidigt hänsyn till rotationsriktningen. Rätt
rotationsriktning visas med pilar på diamantsågskivorna och (16) på sprängskyddet (15).
Arrangemang av distansringar (20) och diamantsågskivor (enligt önskad spårbredd) som i Fig. 6 (A) – (E).
Observera: Använda maskinen med bara en diamantsågskiva:
Tar du ur den främre diamantsågskivan och lämnar den bakre i maskinen, så kan du även använda installationsfräsen för att kapa (t.ex. kakel). (Bild 6. F).
Obs: (Bild 6. G.) Användning av maskinen med en diamantkapskiva (se Tillbehör):
För att kunna sätta fast diamantkapskivan måste du ta av spännflänsen (19) från spindeln och ta ut den ur skyddskåpan (15). Sätt nu fast diamantkapskivan på spännflänsen (19), för in den i skyddskåpan underifrån och placera den på spindeln. Se till att spännflänsen (19) inte kan förvridas i förhållande till spindeln. Sätt fast distansringarna (20) så som visas på bilden (G).
Lås spindeln genom att trycka på spindellåsknappen (7) och dra åt spännmuttern (medurs) (17) med hjälp av tappnyckeln (14).
Genomföra manuell provkörning: Ställ in det maximala fräsdjupet (Inställning av
snittdjup). Se till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och kör maskinen på maxvarvtal i en minut. Skadade slipskivor går oftast sönder vid testet. Stanna direkt om de börjar vibrera mycket eller om du upptäcker andra brister. Kontrollera maskinen och se om du kan hitta orsaken till felet.
3 Inställning av snittdjup
När du har lossat på klämspaken (4) är det möjligt att ställa in önskat fräsdjup enligt skala (3).
Dra åt klämspaken (4) igen.
Observera: Klämspakens position/spännkraft (4) kan behöva anpassas. Dra ut spaken något, vrid den något och sänk den igen (Bild 1).
4 M o n t e r a d a
Varning! Arbeta aldrig utan dammutsug! Dammet kan påverka din hälsa!
Arbeta aldrig utan dammutsug! Motor blir annars snabbt tilltäppt av stendamm.
Använd passande HiKOKI (L-klass och över)-dammsugare.
Använd sugslang på utsugsstosen (8) för att suga upp det stendamm som uppstår i samband med arbete med installationsfråsen.
Användning
1 S t a r t o c h
Hantera alltid maskinen med två händer.
Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket.
Undvik oavsiktlig start: Slå alltid av strömbrytaren när du drar ut kontakten ur jet eller om strömmen bryts.
Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid kinen med båda händerna i handtagen, stå gt och koncentrera dig på arbetet.
Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, inte ifrån dig den förrän motorn stannat.
Starta maskinen:
Start: Skjut spärren (1) i pilens riktning och tryck på strömbrytaren (2).
Stopp: Lossa strömbrytaren (2).
Kontinuerlig användning:
Start: Skjut spärren (1) i pilens riktning och tryck sedan på strömbrytaren (2) och håll den intryckt. Maskinen är påslagen. Skjut spärren (1) ytterligare en gång i pilens riktning tills strömbrytaren (2) låser (kontinuerlig användning).
Stopp: Tryck på strömbrytaren (2) och släpp.
2 Arbeta med installationsfräsen
Håll alltid med båda händerna i maskinens båda handtag (12) och (13) styr.
På sprängskyddet finns markeringar (6) Markeringarna befinner sig i förlängningen av den bakre diamantkapskivan och används som snittindikator vid fräsning av spår.
Placera installationsfräsen (motorn ska vara på) tillsammans med de främre stödhjulen (9) på ytan där spåret ska fräsas in och sväng långsamt nedåt tills inställt fräsdjup uppnåtts.
Skjut sedan maskinen i fräsriktningen.
Maskinen ska alltid skjutas i den föreskrivna riktningen genom det material som ska bearbetas! Se pil (11) på sprängskyddet. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.
När spåret är klart slår du av maskinen och håller den stadigt tills diamantkapskivan
stannat. Försök aldrig dra loss diamantsågskivan ur skåran när skivan roterar, det kan ge ett kast.
Ta ut maskinen ur snittet. Lägg maskinen åt sidan. Skägget mellan frässpåren kan du ta bort med det medföljande bilningsverktyget.
Djupare spår som tillverkas i hårt material (t.ex. betong) kan inte fräsas med bara en körning.
Underhåll, Rengöring
Märkbart långsammare arbetsresultat och ökad frammatningskraft är tecken på att diamantsågskivan blivit slö. En diamantsågskiva som blivit slö kan skärpas genom att utför korta snitt i abrasiva material som kalksandsten.
Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt.
Sug ut ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask.
Överlastskydd
1 Säkerhetskoppling
Det finns en inbyggd säkerhetskoppling i installationsfräsens växel. Med hjälp av säkerhetskopplingen skyddas användaren mot höga vridmoment som kan uppstå på grund av att diamantsågskivorna fastnar under arbetet. Med hjälp av säkerhetskopplingen skyddas och avlastas samtidigt motorn och maskinens växel. När säkerhetskopplingen aktiveras måste motorn omedelbart slås av (se till att kopplingen inte slirar!)
2 Elektronisk överlastindikering
Den elektroniska signal (5)indikeringen lyser Maskinens belastning är för hög! Minska frammatningstrycket tills den
elektroniska signalindikeringen slocknar.
Felåtgärder
Maskinen arbetar inte. Den elektriska signalindikeringen (5) blinkar.
...... Aterstartspårren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.
Tillbehör
Använd bara HiKOKI-originaltillbehör.
Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.
Diamantsågskiva: Standardtillbehör
○ Diamantskiva ......Beställningsnr 752812
för slipmaterial
(t.ex. slipbetong, sandsten, kalksandsten, lättbetong och dylikt)
Diamantkapskiva: Valfria tillbehör
Dessa kapskivor underlättar arbetet då ingen utknackning av mittdelen krävs.
○ Diamantskiva (2 rader)
......Beställningsnr 4100298
○ Diamantskiva (3 rader)
......Beställningsnr 4100299
för slipmaterial
kalksandsten, lättbetong och dylikt)
Den kan även användas för betong.
Reparation
Byte av nätsladd
Om nätsladden måste bytas ut, skall det göras av en auktoriserad HiKOKI serviceverkstad för att undvika fara.
FÖRSIKTIGT! Vid användning och underhåll av elverktyg måste de säkerhetsbestäm-
melser och standarder som gäller i respektive land iakttas.
Miljöskydd
Slipdammet som uppstår kan innehålla skadliga ämnen: Kassera inte bland hushållssoporna utan på vederbörligt sätt på en uppsamlingsplats för särskilt avfall.
Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.
Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv
2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt.
GARANTI
Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.
Information angående buller och vibrationer
Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.
A-vägd ljudeffektnivå: 111,3 dB (A)
A-vägd ljudtrycksnivå:100,3 dB (A)
Osäkerhet K: 3 dB (A).
Använd hörselskydd.
Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.
Vibrationsemissionsvärde a_h=5,5 m/s^2
Osäkerhet K_h=1,5 m/s^2
Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.
Det kan också användas vid preliminäruppskattning av exponering.
WARNING
○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).
ANMÄRKNING
Med hänsyn av HiKOKI:s kontinuerliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.
Slå av: Slipp bryteren (2).
Kontinuerlig drift:
Så skyves maskinen i snittretningen
Målt A-veid lydeffektnivå: 111,3 dB (A)
Målt A-veid lydtrykknivå: 100,3 dB (A)
