| Tip de produs | Mașină de tăiat caneluri diamant (freza pentru beton) |
| Marcă | HiKOKI |
| Model | CM5MA |
| Tensiune de alimentare | 220 – 240 V~ |
| Putere nominală | 1 900 W |
| Viteză fără sarcină | 5 000 min⁻¹ |
| Diametrul discurilor | 125 mm |
| Lățimi de canelură posibile | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Adâncime de tăiere reglabilă | 10 – 40 mm |
| Greutate (fără cablu) | 4,7 kg |
| Nivel de putere sonoră | 111,3 dB(A) (K=3 dB) |
| Nivel de presiune acustică | 100,3 dB(A) (K=3 dB) |
| Valoare de emisie a vibrațiilor | 5,5 m/s² (Kh=1,5 m/s²) |
| Protecție împotriva supraîncărcării | Decuplare de siguranță + indicator electronic |
| Extracție a prafului | Racord pentru aspirator (clasa L sau superioară) |
| Siguranță anti-pornire | Da |
| Funcționare continuă | Da (blocare a declanșatorului) |
| Clasă de protecție | Clasa II (izolare dublă) |
| Accesorii incluse | Cheie cu gheare, daltă de cioplit, carcasă din plastic, 2 discuri diamantate |
| Întreținere | Curățați regulat fantele de aerisire; ascuțiți sau înlocuiți discurile dacă sunt tocite |
| Garanție | Conformă reglementărilor naționale, defecte de fabricație acoperite |
Întrebări frecvente - CM5MA HiKOKI
Întrebările utilizatorilor despre CM5MA HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Freza în format PDF gratuit! Găsiți manualul dvs. CM5MA - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CM5MA mărcii HiKOKI.

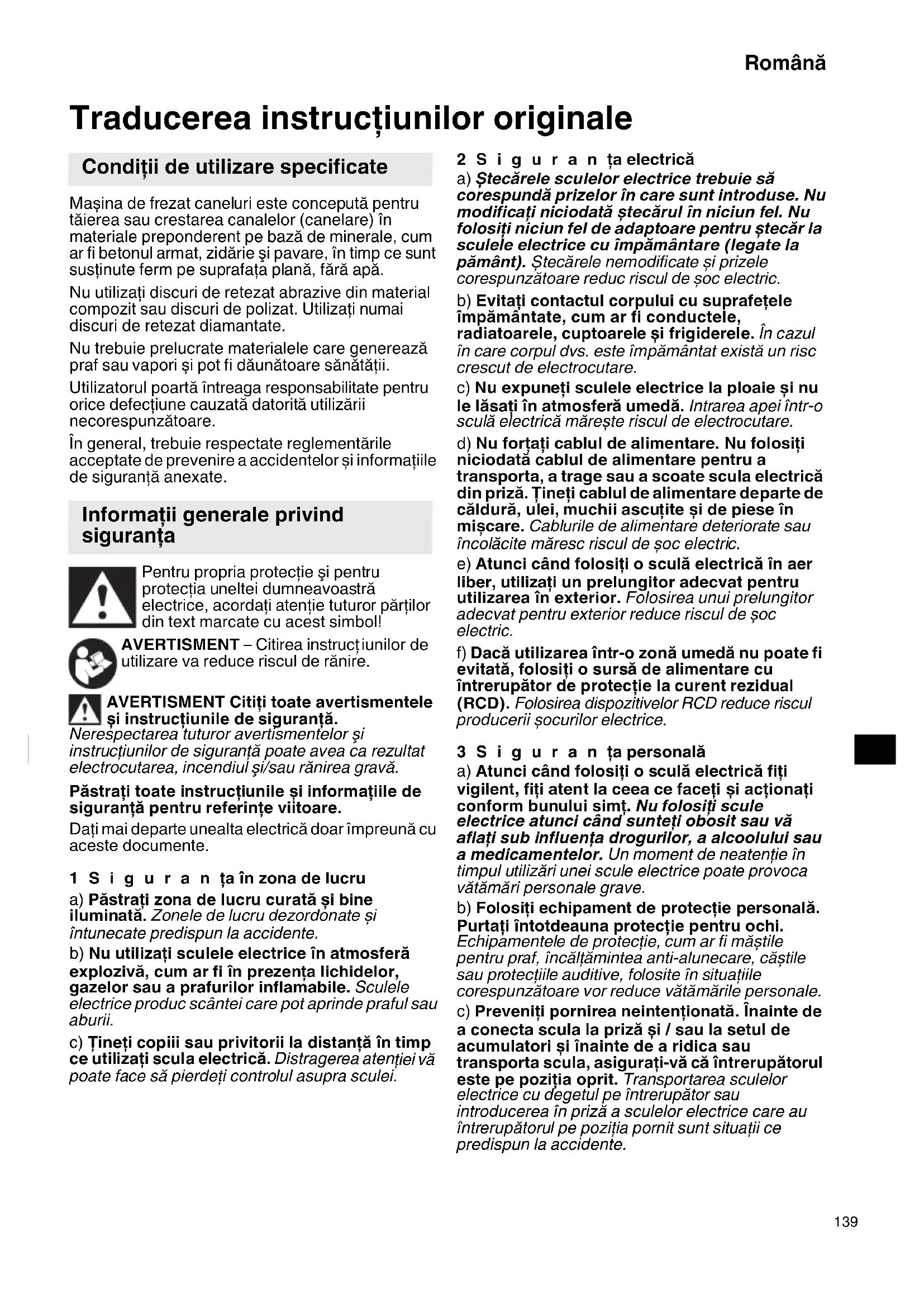

MANUAL DE UTILIZARE CM5MA HiKOKI
Traducerea instrucțiunilor originale
Condiții de utilizare specificate
Maşina de frezat caneluri este concepută pentru tăierea sau crestarea canalelor (canelare) în materiale preponderent pe bază de minerale, cum ar fi betonul armat, zidărie și pavare, în timp ce sunt susținute ferm pe suprafața plană, fără apă.
Nu utilizați discuri de retezat abrazive din material compozit sau discuri de polizat. Utilizați numai discuri de retezat diamantate.
Nu trebuie prelucrate materialele care generează praf sau vapori și pot fi dăunătoare sănătății.
Utilizatorul poartă întreaga responsabilitate pentru orice defectiune cauzată datorită utilizării necorespunzătoare.
În general, trebuie respectate reglementările acceptate de prevenire a accidentelor și informațiile de siguranță anexate.
Informații generale privind siguranța
Pentru propria protecție și pentru protecția uneltei dumneavoastră electrice, acordați atenție tuturor părților din text marcate cu acest simbol!
AVERTISMENT – Citirea instrucțiunilor de utilizare va reduce riscul de rănire.
AVERTISMENT Citiți toate avertismentele și instructiunile de sigurantă.
Nerespectarea tuturor avertismentelor și instrucțiunilor de siguranță poate avea ca rezultat electrocutarea, incendiul și/sau rănirea gravă.
Păstrați toate instrucțiunile și informațiile de siguranță pentru referințe viitoare.
Dați mai departe unealta electrică doar împreună cu aceste documente.
1 Siguran ta în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor inflamabile. Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizați scula electrică. Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2 S i g u r a n ța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folositi o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.
3 Siguran ta personală
a) Atunci când folositi o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folositi scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi.
Echipâmentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintenționată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
Română
d) Înainte de a pune scula electrică în funcțiune, îndepărtati toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nu lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei. O actiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.
4 Utilizarea și îngrijirea sculei elec
a) Nu forțati scula electrică. Folositi scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat. Multe accidente sunt provocate de scule electrice întreținute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5 Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice. Astfel se asigură menținerea siguranței sculei electrice.
Instrucțiuni speciale de siguranță
1 Avertismente de siguranță ale mașinii de canelat
a) Învelișul de protecție furnizat împreună cu unealta trebuie să fie fixat în siguranță pe unealta electrică și poziționată pentru o siguranță maximă, astfel încât operatorului să- fiel expusă o parte cât mai mică a discului. Atât dumneavoastră cât și persoanele din jur, poziționați-vă la distanță față de planul discului rotativ. Învelișul de protecție ajută la protejarea operatorului de fragmentele rupte ale discului și de contactul accidental cu discul.
b) Utilizați numai discuri de retezat diamantate pentru unealta dumneavoastră electrică. Doar pentru că un accesoriu poate fi atașat la unealta dumneavoastră electrică, aceasta nu asigură funcționarea în siguranță.
c) Viteza nominală a accesoriiului trebuie să fie cel puțin egală cu viteza maximă marcată pe scula electrică. Accesoriiile care funcționează la viteză mai mare decât viteza nominală se pot rupe sau pot zbura de pe sculă.
d) Discurile trebuie utilizare doar pentru aplicațiile recomandate. Spre exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile abrazive de tăiere sunt proiectate pentru șlefuire periferică, forțele laterale aplicate acestor discuri pot duce la sfărâmarea acestora.
e) Utilizați întotdeauna flanșe care au diametrul corect pentru discul selectat. Flanșele corecte susțin discul, reducând posibilitatea de rupere a acestuia.
f) Diametrul extern și grosimea accesoriiului dumneavoastră trebuie să fie în limita capacității sculei electrice. Accesoriiile cu dimensiuni incorecte nu pot fi ținute sub supraveghere sau control în mod adecvat.
g) Mărimea orificiului roților și flanșelor trebuie să se potrivească perfect cu axul uneltei electrice. Discurile și flanșele cu orificii care nu corespund monturii sculei electrice vor funcționa dezechilibrat, vor vibra excesiv și pot fi scăpate de sub control.
h) Nu utilizati discuri deteriorate. Înainte de fiecare utilizare, inspectati discurile să nu prezinte fisuri și crăpături. Dacă scula electrică sau discul a fost scăpat pe jos, verificați dacă prezintă daune sau instalați un disc nedeteriorat. După inspectarea și instalarea discului, poziționați-vă, atât dumneavoastră cât și persoanele din jur, departe de planul discului rotativ și folosiți scula electrică la viteză maximă în gol, timp de un minut. În mod normal, discurile deteriorate se vor rupe în timpul acestui test.
i) Purtați echipament de protecție personală. În funcție de aplicație, utilizați un scut pentru față, ochelari sau geam de protecție. Dacă este cazul, purtați o mască contra prafului, căști de protecție, mănuși și un șorț capabil să oprească fragmentele mici abrazive sau ale elementului prelucrat. Protecția pentru ochi trebuie să fie capabilă să oprească resturile aruncate de diferitele operațiuni. Masca contra prafului sau masca respiratorie trebuie să poată filtra particulele generate de operațiunea dumneavoastră. Expunerea prelungită la zgomote puternice poate duce la pierderea auzului.
j) Tineți persoanele din jur la o distanță sigură de zona de lucru. Oricine intră în zona de lucru trebuie să poarte echipament de protectie personală. Pot zbura fragmente din elementul prelucrat sau dintr-un disc rupt și pot provoca răni, în zona imediată zonei de operare.
k) Tineți unealta electrică numai de suprafețele izolate de prindere, atunci când efectuați o operație în care accesoriul de tăiere poate intra în contact cu cablurile ascunse sau cu propriul cablu de alimentare. Accesoriiile de tăiere care intră în contact cu un cablu „sub tensiune”, pot pune „sub tensiune” părțile metalice expuse ale uneltei electrice și pot electrocuta operatorul.
I) Poziționați cablul de alimentare la distanță de accesoriiul rotativ. Dacă pierdeți controlul, cablul de alimentare poate fi tăiat sau agătat și vă poate trage mâna sau brațul în discul rotativ.
m) Nu puneți jos niciodată unealta electrică până la oprirea completă a accesoriiului. Discul rotativ poate angrena suprafața de suport și poate duce la pierderea controlului de către dumneavoastră asupra uneltei electrice.
n) Nu utilizați unealta electrică în timp ce o transportați într-o parte. Contactul accidental cu accesoriiul rotativ ar putea agăța hainele dumneavoastră, trăgând accesoriiul în corpul dumneavoastră.
o) Curățați regulat orificiile de ventilație ale sculei electrice. Ventilatorul motorului poate atrage praful în interiorul carcasei și acumularea excesivă de pulbere de metal poate produce pericole electrice.
p) Nu operați scula electrică lângă materiale inflamabile. Nu folosiți scula electrică în timp ce aceasta este amplasată pe o suprafață combustibilă, cum ar fi lemnul. Scânteile pot aprinde aceste materiale.
q) Nu utilizati accesorii care necesită agenți de răcire lichizi. Utilizarea apei sau a altor lichide poate produce electrocutarea sau șoc electric.
2 Cauze ale reculului și avertismente conexe
Reculul este o reactie bruscă la un disc rotativ prins sau înțepenit. Prinderea sau agățarea discului rotativ poate duce la blocarea rapidă a acestuia care, la rândul său, determină forțarea uneltei electrice necontrolate în direcția opusă rotirii discului în punctul de înțepenire.
De exemplu, dacă un disc abraziv este agățat sau ciupit de elementul prelucrat, marginea ciupită a discului poate săpa în suprafața materialului, ducând la ieșirea discului sau la lovire înapoi. Discul poate să sarà fie înspre sau dinspre operator, în funcție de direcția de mișcare a discului în punctul de prindere. De asemenea, discurile abrazive se pot rupe în aceste condiții.
Reculul este rezultatul utilizării incorecte și/sau al procedurilor de operare sau condițiilor incorecte și poate fi evitat dacă sunt luate măsurile adecvate, conform celor de mai jos.
a) Mențineți o priză fermă pe scula electrică și poziționați-vă corpul și brațul pentru a rezista la forțele de recul. Utilizați întotdeauna mânerul auxiliar, dacă este prevăzut, pentru un control maxim asupra reacției de recul sau cuplu în momentul pornirii. Öperatorul poate controla forțele de recul în sus, dacă sunt luate măsurile de precauție necesare.
b) Nu puneti niciodată mâna aproape de accesoriiul rotativ. Accesoriiul poate recula peste mâna dumneavoastră.
c) Nu vă poziționați corpul în linie cu discul rotativ. Reculul va propulsa unealta în direcția opusă mișcării discului la punctul de agățare.
d) Aveți grijă în special când lucrați pe colțuri, margini ascuțite, etc. Evitați ricoșarea și agățarea accesoriului. Colțurile, marginile ascuțite sau ricoșarea au tendința de a agăța accesoriul rotativ și de a cauza pierderea controlului sau reculul.
e) Nu atașați o lamă de ferăstrău, o lamă de sculptat pentru lemn, o roată diamant segmentată cu o distanță periferică mai mare de 10 mm sau o lamă de fierăstrău cu dinți. Aceste lame produc frecvent recul și pierderea controlului.
f) Nu „blocati” discul sau nu aplicați presiune excesivă. Nu încercați să faceti o tăietură excesiv de adâncă. Fortarea discului crește sarcina și susceptibilitatea la răsucire sau legare a discului în tăietură și la posibilitatea de recul sau rupere.
g) Atunci când discul se înțepenește sau când întrerupeți procesul de tăiere din orice motiv, opriți și țineți unealta electrică nemiscață până când discul se oprește complet. Nu încercați niciodată să demontați discul de la partea de tăiere în timp ce este în mișcare, altfel poate avea loc reculul. Verificați și luați măsurile necesare pentru a elimina cauza blocării discului.
Română
h) Nu reluați operațiunea de tăiere pe elementul prelucrat. Lăsați discul să atingă viteza maximă și reluați tăietura cu atenție. Discul se poate bloca, se poate mișca în sus sau poate recula dacă scula este pornită din nou în elementul prelucrat.
i) Susțineți orice element prelucrat de dimensiuni mari, pentru a reduce la minimum riscul de ciupire și recul. Elementele prelucrate, mari, tind să atârne sub propria greutate. Trebuie aplicate suporturi sub elementul prelucrat, în apropierea liniei de tăiere și aproape de marginea elementului pe ambele părți ale discului.
j) Fiți foarte atenți când faceți o „tăietură buzunar” în pereții existenți sau în alte zone fără vizibilitate. Discul care ișe în afară poate tăia conductele de gaz sau apă, cablajele electrice sau obiecte care pot provoca reculul.
3 Instructiuni suplimentare de siguranță:
AVERTISMENT – Purtați întotdeauna ochelari de protecție.
Purtați o mască adecvată de protecție
împotriva prafului. Utilizați numai discuri de retezat diamantate.
Nu utilizati discuri din material compozit.
Operati întotdeauna cu două mâini
Asigurați-vă că în locul în care doriți să lucrați nu sunt cabluri de alimentare, conducte de gaz sau conducte de apă (de exemplu: verificați cu ajutorul unui detector de metale).
Piesa de prelucrat trebuie să fie așezată orizontal și asigurată împotriva alunecării, de exemplu folosind cleme. Piesele de prelucrat mari trebuie să fie suficient de bine susținute.
Discurile de retezat diamantate trebuie să se potrivească fără joc în raport cu flança de susținere. Nu folosiți adaptoare sau reductoare.
Discurile de retezat diamantate trebuie depozitate și manipulate cu grijă, în conformitate cu instrucțiunile producătorului.
Asigurați-vă că discurile de retezat diamantate sunt montate conform instrucțiunilor producătorului.
Utilizați straturi elastice de amortizare dacă au fost furnizate împreună cu mediul de polizare și dacă este necesar.
Asigurați-vă că scânteile emise în timpul utilizării nu reprezintă niciun risc, de exemplu, pentru utilizator sau pentru alte persoane și nu pot aprinde substanțele inflamabile. Zonele care prezintă acest risc, trebuie protejate cu huse rezistente la flacără. Asigurați-vă că aveți întotdeauna un extinctor la îndemână atunci când lucrați în zone predispuse la pericol de incendiu.
Discurile de retezat diamantate continuă să funcționeze după ce mașina a fost oprită.
Purtați întotdeauna ochelari de protecție, mască împotriva prafului, mănuși, protecții pentru urechi și încălțăminte rezistentă atunci când lucrați cu această unealtă.
Nu trebuie utilizate unelte deteriorate, excentrice sau cu vibrații.
Evitați deteriorarea conductelor de gaz sau apă, a cablurilor electrice și a pereților de încărcare (statică).
Scoateți ștecherul din priză înainte de a face orice reglaje, convertirea sau repararea mașinii.
Un mâner lateral deteriorat sau crăpat trebuie înlocuit. Nu operați niciodată mașina cu un mâner lateral defect.
Orice dispozitiv de protectie deteriorat sau crăpat trebuie înlocuit. Nu operați niciodată mașina cu un dispozitiv de protectie defect.
Nu porniți unealta dacă piesele sau dispozitivele de protecție lipsesc sau sunt defecte.
Reducerea expunerii la praf:
O parte din praful creat utilizând această unealtă electrică, poate conține substanțe chimice care se știe că produc cancer, reacție alergică, boală respiratorie, malformații congenitale sau alte afecțiuni la aparatul reproducător. Unele dintre aceste substanțe includ: plumb (în vopsele care conțin plumb), praf mineral (provenind de la cărămizi, beton, etc.), aditivi folosiți pentru tratarea lemnului (cromat, conservanți de lemn), anumite tipuri de lemn (precum praful de stejar sau fag), metale, azbest.
Riscul de expunere la astfel de substanțe va depinde de durata de expunere a dumneavoastră sau a persoanelor din apropiere.
Nu lăsați ca aceste particule să intre în corpul dumneavoastră.
Pentru a reduce expunerea la aceste substanțe: asigurați o bună ventilație a locului de muncă și purtați echipament de protecție corespunzător, cum ar fi aparatul de respirat capabil să filtreze particulele microscopice.
Respectați instrucțiunile relevante privind materialul, personalul, aplicarea și locul de aplicare (de exemplu: normele de sănătate și siguranță a muncii, eliminarea).
Colectați particulele generate la sursă, evitați depunerile din zona înconjurătoare.
Utilizați accesorii adecvate pentru lucrări speciale. În acest fel, mai puține particule vor intra în mediu, într-un mod necontrolat.
Utilizați o unitate de aspirare adecvată.
Reduceți expunerea la praf cu următoarele măsuri:
- nu d i r pajrăculele de evacuare și fluxul de aer de evacuare către dumneavoastră sau către persoanele din apropiere sau spre depunerile de praf.
- utilizati o unitate de aspirare și/sau purificatoare de aer.
- asigurați o bună ventilație a locului de muncă și păstrați-l curat folosind un aspirator. Măturarea sau suflarea ridică praful.
- Aspirati sau spălați îmbrăcămintea de protecție. Nu suflați, bateți sau periați.
Numele pieselor (Fig. 1–Fig. 6)
1 B l o c a t
2 D e c l a n şator
3 Scala pentru adâncimea de tăiere
4 Pârghie de prindere pentru ajustarea adâncimii de tăiere
5 Indicator electronic de semnal
6 Marcaj (serveste drept indicator de tăiere a primului disc diamantat)
7 Buton blocare arbore
8 Duză de aspiratie pentru aspirarea prafului
9 Discuri de sprijin
10 Marcajele indică marginile de tăiere ale discurilor de retezat diamantate cu adâncimea maximă de tăiere
11 Sägeata arată direcția de propulsare specificată. Mașina trebuie împinsă prin materialul care urmează să fie prelucrat în această direcție.
12 primul mâner
13 al doilea mâner
14 Cheie fixă cu 2 găuri
15 Capac de siguranță
16 Săgețile indică direcția de rotație a discurilor de retezat diamantate
17 Piuliță de strângere
18 Discuri de retezat diamantate
19 Flanşă de prindere
20 Inele distantier
Simboluri
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeți semnificația acestora.
| CM5MA: Mașina de frezat caneluri | |
| V Tensiune nominală | |
| ~ | Curent alternativ |
| n | Turație nominală |
| min ^-1 | Rotații sau turații pe minut |
| Instrument clasa II | |
Accesorii standard
Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate mai jos.
○ Cheie fixă cu 2 găuri ....1
○ Daltă caneluri....1
○ Carcasă din plastic .... 1
○ Discuri de retezat diamantate*...... 2
* Specificațiile (WT) sunt excluse.
Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.
Specificații
| Model CM5MA | |
| Voltaj*1 | 220–240 V~ |
| Putere nominală de intrare | 1900 W |
| Turație fără sarcină | 5000 min-1 |
| Diametrul discurilor de retezat diamantate | 125 mm |
| Opțiuni pentru lățimea canelurii | 9,0 / 15,5 / 22,0 / 28,5 / 35,0 mm |
| Adâncime de tăiere ajustabilă | 10–40 mm |
| Cântăriți fără cablul de alimentare*2 | 4,7 kg |
*1 Verificați plăcuța cu specificații a produsului, deoarece acesta poate diferi de la o zonă la alta.
*2 Greutate: Conform cu procedura EPTA 01/2003
NOTĂ: Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
Operatiunea inițială
1 Conexiune la retea
Înainte de punerea în funcțiune, verificați dacă tensiunea nominală și frecvența de rețea așa cum se menționează pe plăcuța tehnică, se potrivește cu sursa dumneavoastră de alimentare.
Instalati întotdeauna un RCD cu un curent maxim de declanșare de 30 mA în amonte.
Acordati atenție unei linii de alimentare posibil scurte și unei secțiuni transversale mari a cablului de alimentare.
Română
2 Utilizați/schimbați discurile de retezat diamantate, setați lățimea canelurii
Opriți mașina. Deconectați ștecherul cablului de alimentare!
Atenție! Nu apăsați niciodată butonul de blocare (7) atunci când mașina este în șiune (și nici atunci când încetinește)!
Nu utilizati accesorii care nu sunt special concepute si recomandate de câtre
producătorul uneltei. Doar pentru că accesorii poate fi atașat la unealta dumneavoastră electrică, aceasta nu asigură funcționarea în siguranță. (Consultați Accesorii)
Fig. 5
- Setați adâncimea maximă de tăiere (Setarea adâncimii de tăiere).
- Apăsați butonul de blocare a arborelui (7), (cu cealaltă mână) rotiți discurile de retezat diamantate din față (18) încet până când butonul de blocare a arborelui se cuplează perceptibil și
- cu butonul de blocare a arborelui apăsat (7) deșurubați piulița de strângere (17) cu ajutorul cheii fixe cu 2 găuri furnizate (în sens invers acelor de ceasornic).
Flanșa de prindere (19) trebuie să fie întotdeauna montată pe arbore cu teaca orientată spre exterior (conform Fig. 6 (A) – (F). Aveți grijă ca flanșa de prindere (19) să nu poată fi rotită în raport cu arborele.
Montați discurile de retezat diamantate și acordati atenție directiei de rotatie
corectă. Direcția de rotație este specificată de săgețile (16) de pe discurile de retezat diamantate și de pe învelișul de protectie (15).
Dispunerea inelelor distanțierului (20) și a discurilor de retezat diamantate (în funcție de lățimea dorită a canelurii) conform Fig. 6 (A) – (E).
Notă: Utilizarea maşinii doar cu un singur disc de retezat diamantat:
Dacă îndepărtați discul de retezat diamantat din față și lăsați numai discul din spate pe mașină, mașina de frezat caneluri este apoi potrivită pentru tăierea prin materiale (de exemplu: faianță). (Fig. 6. F.).
Notă: (Fig. 6. G.) Utilizarea maşinii cu discuri de tăiere diamantate (vezi accesorii):
Pentru a putea ataşa discurile de tăiere diamantate, trebuie să scoateți flanșa de prindere (19) de pe arbore și să o scoateți din învelișul de protecție (15). Acum puneți discurile de tăiere diamantate pe flanșa de prindere (19), introduceți-le de dedesubt în învelișul de protecție și așezați-le pe arbore. Aveți grijă ca flanșa de prindere (19) să nu poată fi rotită în raport cu arborele. Puneți inelele distanțierului (20) așa cum se arată în imagine (G).
Blocați arborele prin apăsarea butonului de blocare a arborelui (7) și strângeti piulița de strângere (17) cu cheia cu două găuri (14) (direcția în sensul acelor de ceasornic).
Efectuați un test de funcționare: Setați adâncimea minimă de tăiere (Setarea
adâncimii de tăiere). Atât dumneavoastră cât și persoanele din jur, poziționați-vă la distanță față de planul discului rotativ și utilizați unealta electrică la maximul de turație făra sarcină timp de un minut. Discurile deteriorate în mod normal se vor despărți în timpul acestui test. Opriți imediat dacă apar vibrații semnificative sau dacă observați alte defecte. Dacă apare o astfel de situație, verificați mașina pentru a determina cauza.
3 Setarea adâncimii de tăiere
După desfacerea pârghiei de prindere (4) puteți să ajustați adâncimea de tăiere dorită folosind scala (3).
Strângeti din nou bine pârghia de prindere (4).
Notă: Dacă este necesar, poziția/forța de strângere a pârghiei de prindere (4) trebuie schimbată. Pentru aceasta, trageți afară pârghia puțin, rotiți-o și coborâți din nou (Fig. 1).
4 A t a șarea sistemului de aspirare a prafului
Atenție! Nu lucrați niciodată fără un dispozitiv de aspirare a prafului. Praful poate fi dăunător tății!
Nu lucrați niciodată fără un dispozitiv de aspirare a prafului. Motorul se poate îneca cu praful de piatră.
Utilizați un aspirator HiKOKI (clasa L și peste) adecvat.
Pentru a aspira praful de piatră generat atunci când lucrați cu mașina de frezat caneluri, puneți furtunul de aspiratie în duza de aspiratie (8).
Utilizare
1 P o r n i r e a
Ghidați întotdeauna mașina cu ambele mâini.
Porniți mai întâi, apoi ghidați accesoriiul către piesa de prelucrat.
Evitați pornirile accidentale: opriți întotdeauna unealta atunci când ștecherul este scos din sau dacă a existat o întrerupere a curentului.
În operarea continuă, mașina continuă să funcționeze dacă este smulsă din mâinile neavoastră. De aceea, țineți întotdeauna na cu ambele mâini, folosind mânerele zate, stati ferm și concentrați-vă.
Evitați ca mașina să se învârtă sau să prindă praf și așchii. După oprirea mașinii, puneți-o umai după ce motorul s-a oprit.
Activarea cuplului:
Pornire: Glisați blocajul (1) în direcția săgeții și apăsați comutatorul de declanșare (2).
Oprire: eliberați comutatorul de declanșare (2).
Operarea continuă:
Pornire: Glisati blocajul (1) în direcția săgeții, apăsați și mențineți apăsat comutatorul de declanșare (2). Acum mașina este pornită. Acum glisati blocajul (1) în direcția săgeții încă o dată, pentru a bloca comutatorul de declanșare (2) (operarea continuă).
Oprire: Apăsați comutatorul de declanșare (2) și eliberați.
2 L u c r u l c u
Ghidați întotdeauna mașina având ambele măini pe mânere (12) și (13).
Pe învelișul de protecție sunt marcaje (6). Marcajele se află în extensia discului de tăiere diamantat din spate și servesc - atunci când se taie caneluri - ca indicator de tăiere.
Aşezati maşina de frezat caneluri (cu motorul pornit) cu discurile de sprijin (9) pe suprafața pe care urmează să fie tăiată o canelură și ghidați încet în jos până când se atinge adâncimea de tăiere setată.
Apoi împingeti maçina în direcția de tăiere
Împingeti întotdeauna mașina în direcția stipulată prin materialul care urmează a fi procesat! Vedeți săgeata (11) de pe învelișul de protecție. Discul se poate bloca, se poate deplasa în sus sau poate recula dacă unealta electrică este repornită în piesa de prelucrat.
După finalizarea canelurii, opritii unealta și mențineți-o stabilă până când discul de retezat diamantat se oprește. Nu încercați niciodată să scoateți discul de tăiere din tăietură în timp ce discul se mișcă, în caz contrar poate surveni reculul.
Scoateți mașina din tăietură. Puneți mașina jos pe o parte.
Puteți scoate banda rămasă între cele două şanțuri cu dalta de extragere a canelurilor furnizată.
Canelurile cu o adâncime mai mare nu pot fi tăiate într-un material dur (de exemplu: ciment) într-o singură mișcare.
Întreținere, Curățare
Progresul de lucru redus semnificativ și creșterea forței de alimentare sunt semne pentru discurile de retezat diamantate tocite. Ascuțiți discurile de retezat diamantate tocite, efectuând tăieturi scurte în materiale abrazive precum cărămida silico-calcaroasă.
Este posibil ca particulele să se acumuleze în interiorul uneltei electrice în timpul funcționării. Aceasta lucru afectează răcirea uneltei electrice.
Unealta electrică trebuie curățată regulat, adesea și temeinic prin toate orificiile de ventilație din față și din spate, folosind un aspirator. Înainte de această operație, separați unealta electrică de sursa de alimentare și purtați ochelari de protecție și o mască de protecție împotriva prafului.
m a sina de frezat caneluri Există un cuplaj de siguranța automat incorporat în mecanismele mașinii de frezat caneluri. Acest lucru protejează operatorul de cuplul mare care poate, de exemplu, apărea dacă discul de retezat diamantat este înclinat în timpul lucrului. Cuplajul de siguranță protejează și, în același timp, îndepărtează tensiunea de pe motor și de pe angrenajele mașinii. Când cuplajul de siguranță se declanșează, opriți imediat motorul (nu permiteți cuplajului să tragă!),
2 Indicator electronic de suprasarcină
Indicatorul electronic de semnal (5) este aprins Sarcina maşinii este prea mare!
Reduceți presiunea de alimentare până când
indicatorul electronic de semnal se stinge.
Depanarea
Maşina nu porneşte. Indicatorul electronic de semnal (5) luminează intermitent. Protectia la repornire este
activă. Dacă ștecherul cablului de alimentare este introdus când mașina este pornită sau dacă sursa de alimentare este restabilită după o întrerupere, mașina nu pornește. Opriți mașina și porniți-o din nou.
Accesorii
Utilizați numai accesorii HiKOKI originale.
Utilizați numai accesorii care îndeplinesc cerințele și specificațiile enumerate în aceste instrucțiuni de utilizare.
pentru materiale abrazive
(de exemplu: ciment abraziv, gresie,
cărămida silico-calcaroasă, beton celular și altele similare)
Română
Discuri de tăiere diamantate: Accesorii opționale Aceste discuri de tăiere fac munca mult mai ușoară, deoarece nu este necesară desprinderea coamei din mijloc.
○ Disc diamantat (2 rânduri) ......Comanda nr. 4100298
O Disc diamantat (3 rânduri) .....Comanda nr. 4100299
pentru materiale abrazive (de exemplu: ciment abraziv, gresie, cărămida silico-calcaroasă, beton celular și altele similare)
Poate fi utilizat, de asemenea, pentru beton.
Reparații
Înlocuirea cablului de alimentare
Dacă trebuie înlocuit cablul de alimentare, acest lucru trebuie făcut de Centrul de Service autorizat de HiKOKI, pentru a evita pericolele.
PRECAUTIE! Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Protectia mediului
Praful generat prin polizare poate conține substanțe nocive. Nu aruncați împreună cu gunoiul menajer; aruncați-l în mod corespunzător la un punct de colectare pentru deșeurile periculoase.
Respectați reglementările naționale referitoare la casarea compatibilă cu mediul înconjurător și la reciclarea uneltelor, ambalajelor și accesoriiilor nefolosite.
Numai pentruțările UE: nu aruncați niciodată uneltele electrice în gunoiul menajer! În conformitate cu Directiva europeană 2012/
19/UE privind deşeurile provenite de la echipamen-tele electrice și electronice și implementarea în legislația națională, uneltele electrice uzate trebuie colectate separat și reciclate într-un mod ecologic.
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 111,3 dB (A)
Nivelul măsurat al presiunii sonore ponderate A: 100,3 dB (A)
Purtați protectie auditivă.
Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.
Valoarea emisiei vibratiei a_h = 5,5 m/s^2
Incertitudine K_h=1,5 m/s^2
Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.
Mai poate fi utilizată pentru o evaluare preliminară a expunerii.
AVERTISMENT
○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
