BRUKSANVISNING CM5MA HiKOKI

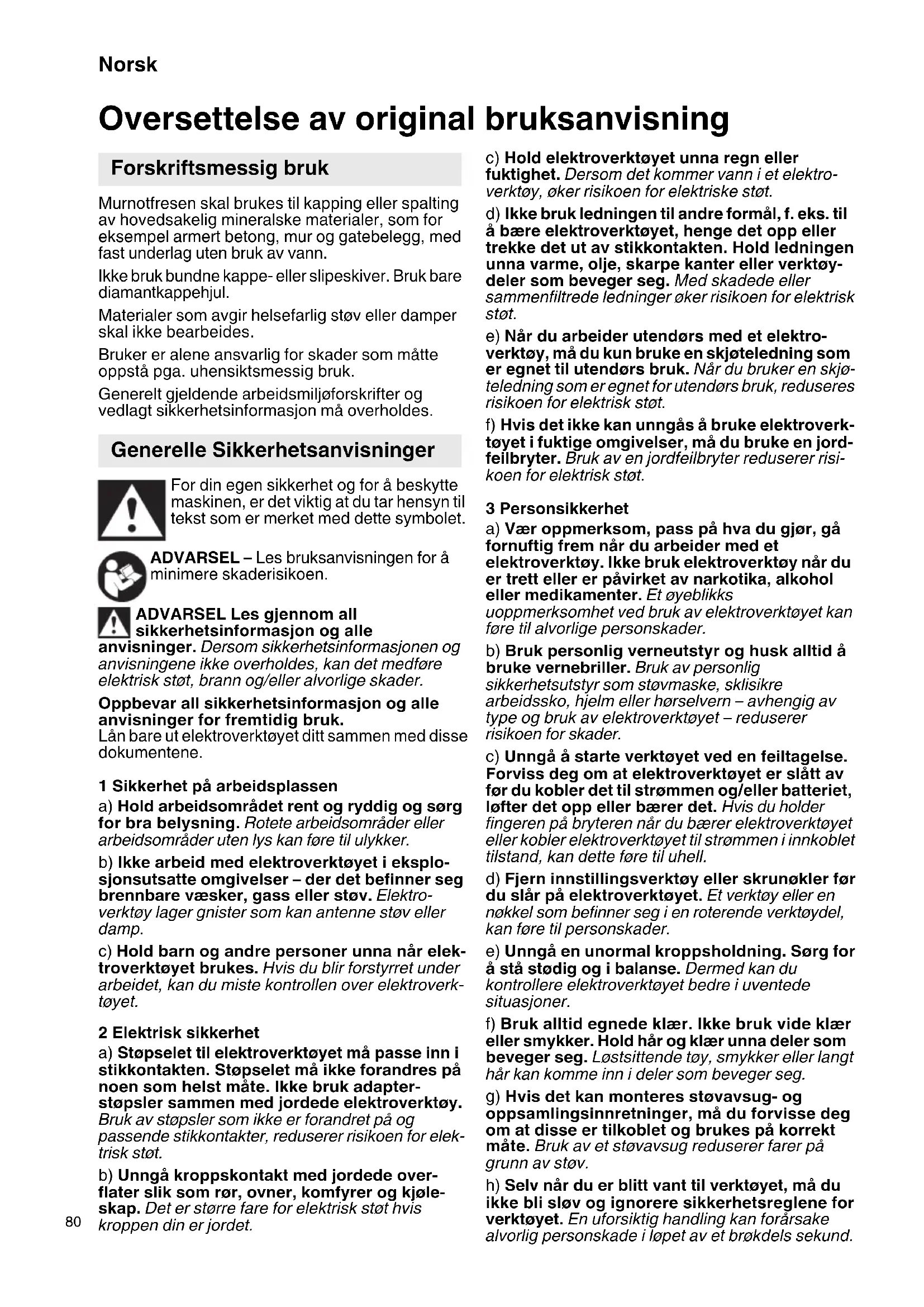

Oversettelse av original bruksanvisning Murnotfresen skal brukes til kapping eller spalting av hovedsakelig mineralske materialer, som for eksempel armert betong, mur og gatebelegg, med fast underlag uten bruk av vann. Ikke bruk bundne kappe- eller slipeskiver. Bruk bare diamantkappehjul. Materialer som avgir helsefarlig støv eller damper skal ikke bearbeides. Bruker er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. 1 Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplo- sjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektro- verktøy lager gnister som kan antenne støv eller damp. c) Hold barn og andre personer unna når elek- troverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverk- tøyet. 2 Elektrisk sikkerhet a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapter- støpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elek- trisk støt. b) Unngå kroppskontakt med jordede over- flater slik som rør, ovner, komfyrer og kjøle- skap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektro- verktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøy- deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. e) Når du arbeider utendørs med et elektro- verktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjø- teledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f) Hvis det ikke kan unngås å bruke elektroverk- tøyet i fuktige omgivelser, må du bruke en jord- feilbryter. Bruk av en jordfeilbryter reduserer risi- koen for elektrisk støt. 3 Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Forskriftsmessig bruk Generelle Sikkerhetsanvisninger 000book_CM5MA.book 80 ページ ２０２２年７月２０日　水曜日　午後４時５０分Norsk

4 Omhyggelig bruk og håndtering av elektroverktøy a) Ikke overbelast verktøyet. Bruk et elektro- verktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektom- rådet. b) Ikke bruk elektroverktøy med defekt på-/av- bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse tilta- kene forhindrer en utilsiktet starting av elektroverk- tøyet. d) Elektroverktøy som ikke er i bruk, må oppbe- vares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverk- tøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene reparert før elektro- verktøyet brukes. Dårlig vedlikeholdte elektro- verktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. 5Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med origi- nale reservedeler. Slik opprettholdes verktøyets sikkerhet. 1 Sikkerhetsinformasjon for kappemaskiner a) Beskyttelsesdekselet må være sikkert festet på elektroverktøyet. Det må være innstilt slik at det oppnås høyest mulig grad av sikkerhet, altså at minst mulig av slipelegemet er åpent mot brukeren. Pass på at du selv og andre personer i nærheten ikke oppholder dere i området rundt skiven. Beskyttelsesdekselet skal beskytte operatøren mot partikler som slynges ut og mot tilfeldig kontakt med slipeskiven. b) Bruk kun diamantkappehjul til ditt elektroverktøy. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke. c) Tillat hastighet på verktøyet må være minst like høy som den maksimal hastigheten (turtallet) som angis på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. d) Slipeskivene skal bare brukes på de oppgitte bruksområdene dvs. f.eks: Slip aldri med sideflaten på en kappeskive. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem.

Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser støtter slipeskiven og motvirker skivebrudd. f) Ytre diameter og tykkelse på verktøyet må stemme med målene på elektroverktøyet. Verktøy med feil størrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad. g) Slipeskiver og flenser må passe nøyaktig til slipespindelen på elektroverktøyet. Verktøy som ikke passer nøyaktig på slipespindelen, går ujevnt rundt, vibrerer svært sterk og kan føre til at du mister kontrollen over maskinen. h) Ikke bruk skadde slipeskiver. Kontroller alltid om slipeskivene har sprekker eller andre skader før bruk. Dersom elektroverktøyet eller slipeskiven faller ned, må du kontrollere om det har tatt skade.Bruk en slipeskive som ikke er skadet. Etter at du har kontrollert slipeskiven og satt den tilbake på plass, skal maskinen gå et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Slipeskiver med skader vil normalt brekke i denne testtiden.

i) Bruk personlig verneutstyr. Etter behov må

du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap. j) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av emnet eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet. k) Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Spesiell Sikkerhetsinformasjon 000book_CM5MA.book 81 ページ ２０２２年７月２０日　水曜日　午後４時５０分Norsk

l) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende innsatsverktøy. m) Legg aldri fra deg maskinen før verktøyet har stanset helt opp. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen. n) La ikke maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer, kan de sette seg fast og verktøyet kan bore seg inn i kroppen din. o) Sørg for regelmessig rengjøring av luftåpningene på maskinen. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner. p) Bruk ikke maskinen nær materialer som kan ta fyr. Slike materialer kan antennes av gnister. q) Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt. 2 Rekyl og sikkerhetsinformasjon Rekyl er en plutselig reaksjon som skyldes at den roterende slipeskiven henger fast eller blir blokkert. Fastklemming eller blokkering fører til brå stopp av det roterende verktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning på blokkeringsstedet. Dersom f.eks. en slipeskive fester seg eller blokkeres i emnet, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har på blokkeringsstedet. Slipeskiven kan også komme til å brekke. Rekyl er følgen av feil eller ukyndig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor. a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid støttehåndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høy hastighet. Ved å følge egnede sikkerhetstiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene. b) Ikke plasser hendene i nærheten av verktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl. c) Hold avstand fra området foran og bak den roterende kappeskiven. Rekyl driver elektroverktøyet i motsatt retning av slipeskivens dreie retning på blokkeringsstedet. d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unngå at verktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl. e) Ikke bruk sagblad med kjede eller tenner, og ikke segmentert diamantskive med mer enn 10 mm brede åpninger. Slikt verktøy kan ofte gi rekyl eller tap av kontrollen over maskinen. f) Unngå at kappeskiven blir blokkert. Bruk ikke for mye kraft. Ikke lag for dype kutt. Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet. g) Slå av apparatet dersom kappeskiven setter seg fast eller når du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen. Fjern årsaken til feilen. h) Ikke slå på elektroverktøyet igjen mens det befinner seg i emnet. Vent til kappeskiven har nådd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.

i) Fest plater eller større emner, slik at risikoen

Bruk elastiske mellomlag som leveres sammen med slipemidlene når det er påkrevet. Sørg for at gnister som oppstår under bruk ikke forårsaker noen fare, f.eks. ved at bruker eller andre personer blir truffet eller at brennbare gjenstander antennes. Farlige områder må beskyttes med tungt antennelige tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten. Diamantkappehjulet fortsetter å rotere etter at maskinen er blitt slått av. Bruk alltid vernebriller, støvmaske, arbeidshansker, hørselvern og vernesko når du arbeider med elektroverktøyet. Skadde, urunde eller vibrerende verktøy må ikke brukes. Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet). Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Beskyttelsesdeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt beskyttelsesdeksel. Slå ikke på apparatet hvis det mangler deler eller verneutstyr, eller hvis disse er defekte. Redusert støvbelastning: Partikler som oppstår når maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstøv (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk), metall, asbest. Risikoen avhenger av hvor lenge brukeren eller andre personer i nærheten utsettes for belastningen. Slike partikler må ikke trenge inn i kroppen. For å redusere belastningen av disse stoffene: Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler. Følg de rutinene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. 1Sperre 2 Bryterknapp 3 Skala for skjæredybde 4 Løsespak for innstilling av snittdybde 5 Elektronisk signal 6 Spindelåsknapp 7Spindelstopp 8 Avsugstuss for støvavsug 9Styrehjul 10 Markeringer angir snittkanten på diamantkappehjulene ved maksimal snittdybde. 11 Pilen angir foreskrevet arbeidsretning. Dette er retningen maskinen skal skyves gjennom materialet som skal bearbeides. 12 Første håndtak 13 Andre håndtak 14 Tapphullsnøkkel 15 Beskyttelsesdeksel 16 Piler angir dreieretningen på diamantkappehjulene 17 Spennmutter 18 Diamantkappehjul 19 Spennflens 20 Distanseringer ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. Navn På Deler (Fig. 1–Fig. 6) Symboler CM5MA: Murnotfres V Merkespenning Vekselstrøm

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

• (WT) spesifikasjoner er utelatt. Standard tilbehør kan endres uten varsel. *1 Se etter på produktets dataskilt etter som det kan variere etter hvilket strøk en er i. *2 Vekt: I henhold til EPTA-prosedyre 01/2003 MERK: På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjo- nene i dette dokumentet endres uten forvarsel. 1 Strømtilkobling Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. Pass på at strømkabelen er så kort som mulig og at den har stort tverrsnitt. 2 Feste / bytte diamantkappehjul, justering av sporbredde Slå av maskinen. Trekk ut kontakten! Forsiktig! Trykk aldri inn spindellåsknappen (7) mens maskinen går (eller den holder på å løpe ut)! Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen . Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke. (se Tilbehør) Fig. 5 - Stille inn snittdybde (Innstilling av snittdybden). - Trykk inn spindellåsknappen (7) og drei langsomt på det fremre diamantkappehjulet (18) (med den andre hånden) til spindellåsknappen tydelig går i inngrep og - skru av spennmuttere (17) med tappullsnøkkelen som følger med (moturs) mens spindellåsknappen (7) holdes inne. Klemflensen (19) må alltid være montert på spindelen med sliren vendt utover (som vist i Fig. 6 (A) - (F)). Pass på at spennflensen (19) ikke forskyves i forhold til spindelen. Sett på diamantkappehjulene; pass på dreieretningen! Rotasjonsretningen er angitt med piler på diamantkappehjulet og med piler (16) på beskyttelsesdekselet (15). Ordningen av mellomskivene (20) og diamantkappehjulene (i henhold til ønsket sporbredde) vises i Fig. 6 (A) – (E). Merk: Bruke maskinen med bare et diamantkappehjul: Hvis du tar ut det fremre diamantfresehjul, slik at bare den bakre skiven er på maskinen, egner murnotfresen seg også til kapping (f.eks av fliser). (Fig. 6. F). Merk: (Fig. 6. G) Bruke maskinen med diamantfresehjul (se Tilbehør): For å kunne sette på diamantfresehjul, må du ta spennflensen (19) av spindelen og ut av diamantfresehjulet (15). Så stikker du diamantfreseskiven inn på spennflensen (19), skyver den nedenfra inn i beskyttelsesdekselet og setter den på spindelen. Pass på at spennflensen (19) ikke forskyves i forhold til spindelen. Skyv på distanseringer (20) slik det vises på bildet (G). Stans spindelen med låseknappen (7) og trekk til spennmutteren (17) med tapphullsnøkkelen (14) (medurs). Gjør en prøve: Stille inn minimal snittdybde (Innstilling av snittdybden). La maskinen gå i ett minutt med maksimalt turtall. Sørg for at du og andre personer i nærheten er utenfor rekkevidden til den roterende slipeskiven. Slipeskiver med skader vil normalt brekke i denne testtiden. Stopp umiddelbart dersom det oppstår betydelige svingninger eller hvis du oppdager andre mangler. Dersom denne feilen skulle oppstå, må du kontrollere maskinen og finne ut av årsaken. Standard Tilbehør Spesifikasjoner Modell CM5MA Spenning*

40 mm Vekt uten strømkabel*

3 Innstilling av snittdybden Etter å ha løsnet løsespaken (4) kan du stille inn snittdybden på skalaen (3). Trekk til løsespaken (4) igjen. Henvisning: Evt. må posisjonen / spennkraften på løsespaken (4) forandres. Da trekker du spaken litt ut, dreier den og senker den igjen. (Fig. 1). 4 Montering av avsug Forsiktig! Arbeid aldri uten støvavsug. Støv kan være helsefarlig. Arbeid aldri uten støvavsug. Motoren blir ellers raskt tett av steinstøv. Bruk et egnet HiKOKI (L-klasse og høyere)-avsug. For å suge opp steinstøvet som oppstår når det arbeides med murnotfresen, settes avsugslange på avsugstussen (8). 1 Start og stopp Før alltid maskinen med begge hender. Slå maskinen på før du plasserer verktøyet på arbeidsstykket. Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen når støpselet blir trukket ut av kontakten eller ved strømbrudd. Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset. Momentinnkobling: Start: Skyv sperren (1) i pilens retning og trykk deretter bryterknappen (2). Slå av: Slipp bryteren (2) . Kontinuerlig drift: Start: Skyv sperren (1) i pilens retning, trykk deretter på bryterknappen (2) og hold den inne. Maskinen er nå slått på. Skyv sperren (1) på nytt i pilens retning for å låse bryteren (2) (permanentkobling) . Slå av: Trykk på bryterknappen (2) og slipp den. 2 Arbeide med murnotfresen Før alltid maskinen med begge hender på håndtakene (12) og (13). På beskyttelsesdekselet er det merker (6) i forlengelsen av den bakre diamantskiven og fungerer som snittindikator når det skjæres spor. Sett murnotfresen (med løpende motor) med de fremre styrehjulene (9) på flaten der sporet skal gå, og før den langsomt nedover til snittdybden er nådd. Så skyves maskinen i snittretningen Skyv alltid maskinen i foreskrevet retning gjennom materialet som skal bearbeides! Se pilen (11) på beskyttelseshetten. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl. Når sporet er ferdig, slås maskinen av og holdes rolig til diamantkappehjulet står helt stille. Forsøk ikke å trekke skiven ut av sporet - det kan gi kraftig rekyl. Løft maskinen ut av sporet. Legg maskinen til side. Kanten som blir igjen mellom de to snittene kan fjernes med utbrekkingsverktøyet som følger med. Dype spor i hardt materiale (betong el.lign.) kan ikke skjæres i en omgang. Tydelig synkende effektivitet og økt kraftbruk er tegn på et sløvt diamantkappehjul. Sløve diamantkappehjul skjerpes ved å gjøre korte snitt i et abrasivt materiale som f.eks. kalkstein. Når den er i bruk kan det løsne partikler som trenger inn i maskinen. Det kan påvirke kjølingen av maskinen. Derfor skal maskinen regelmessig støvsuges gjennom alle luftåpningene, foran og bak. Før dette gjøres skal strømmen kuttes til maskinen. Bruk vernebriller og støvmaske. 1 Sikkerhetskobling I girhuset på murnotfresen finnes en automatisk sikkerhetskobling. Den beskytter brukeren mot høye dreiemomenter som f.eks. kan oppstå hvis skiven treffer skjevt. Sikkerhetskoblingen beskytter og avlaster både motoren og giret på maskinen. Hvis sikkerhetskoblingen aktiveres skal maskinen straks skrus av (ikke la koblingen slepe!). 2 Elektronisk overbelastningsindikator Elektronikk-signalet (5) lyser Belastningen på maskinen er for høy! Senk fremføringstrykket, til elektronikk-signalet slukker. Maskinen går ikke. Elektronikk signalvisning (5) blinker. Startsperren har slått inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen. Bruk Vedlikehold, Rengjøring Overbelastningsvern Utbedring Av Feil 000book_CM5MA.book 85 ページ ２０２２年７月２０日　水曜日　午後４時５０分Norsk

Bruk kun originalt HiKOKI-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Diamant kappeskiver: Standard tilbehør ○ Diamantslipeskive .................Ordre-nr. 752812 for abrasive materialer (f.eks. abrasiv betong, sandstein, kalksandstein, gassbetong o.lign.) Diamantfresehjul: Ekstrautstyr Disse skjærehjulene gjør arbeidet mye enklere ettersom det ikke blir nødvendig å slå ut den midtre eggen.

Diamantslipeskive (3 rekker)... Ordre-nr. 4100299 for abrasive materialer (f.eks. abrasiv betong, sandstein, kalksandstein, gassbetong o.lign.) Den kan også brukes for betong. Skifte ut strømkabelen Hvis det er nødvendig å skifte ut strømkabelen, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare. FORSIKTIG! Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Slipestøvet som oppstår kan inneholde skadelige stoffer: Må ikke deponeres over husholdningsavfallet, men over et samlested for spesialavfall. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter (EE-avfall) og iverkset- telse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvin- ning. Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverk- tøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksfor- holdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). Tilbehør Reparasjon Miljøvern GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibra- sjoner De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871. Målt A-veid lydeffektnivå: 111,3 dB (A) Målt A-veid lydtrykknivå: 100,3 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. Vibrasjonsutslippsverdi
