MANUAL DE UTILIZADOR KS 60 E FESTOOL

CE-Declaração de conformidade: Declara- mos, sob a nos sa exclusiva responsabilidade, que este produto corresponde às normas ou aos docu- mentos normativos citados a seguir:

• For at du skal kunne sage forskjellige materia ler raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpas set din Festool-sag. 11 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach Norsk 127Índice 1 Símbolos p. 128

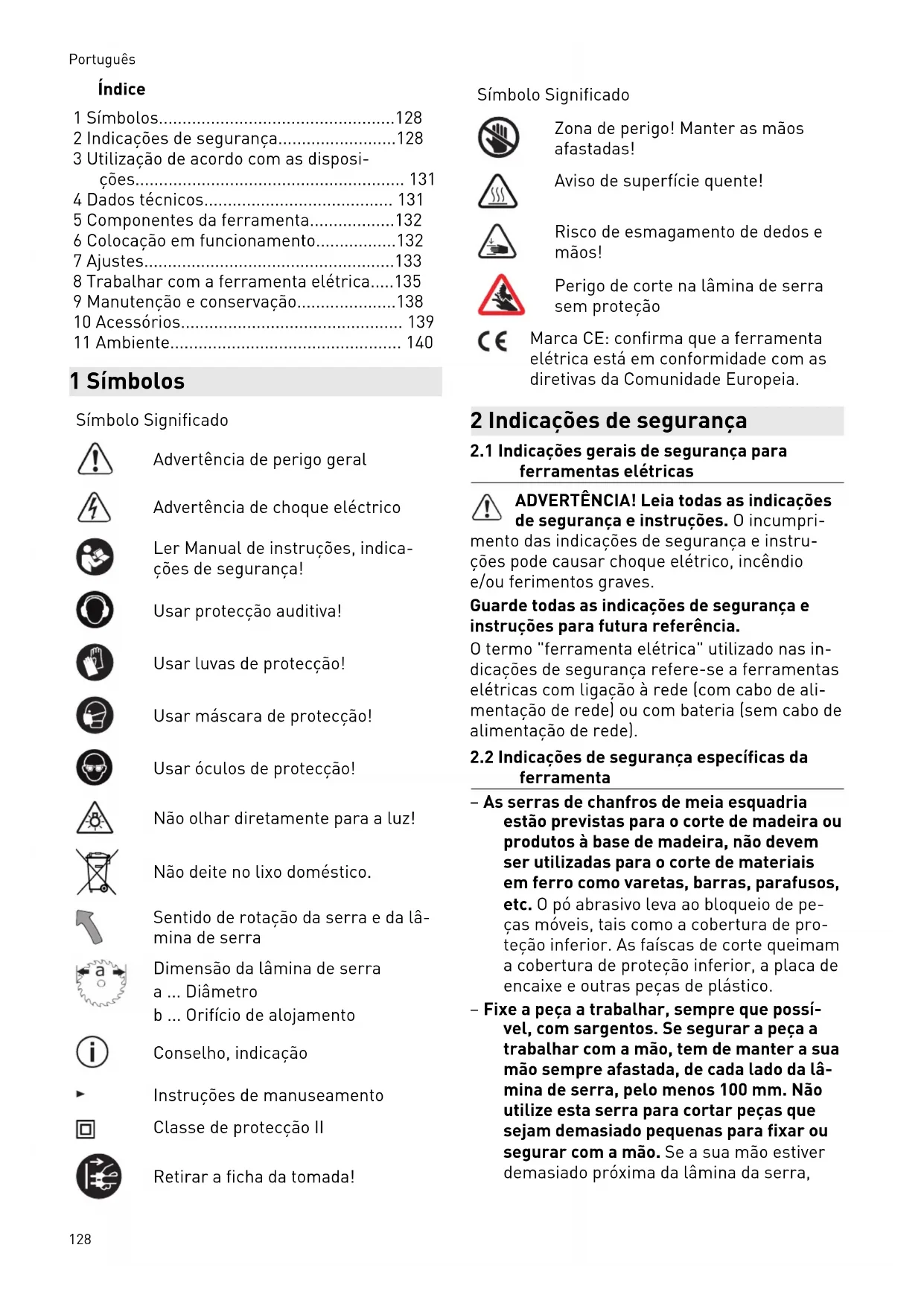

• 2 Indicações de segurança p. 128
• 3 Utilização de acordo com as disposi ções p. 131
• 4 Dados técnicos p. 131
• 5 Componentes da ferramenta p. 132
• 6 Colocação em funcionamento p. 132
• 7 Ajustes p. 133
• 8 Trabalhar com a ferramenta elétrica p. 135
• 9 Manutenção e conservação p. 138
• 10 Acessórios p. 139
• 11 Ambiente 1 Símbolos Símbolo Significado Advertência de perigo geral Advertência de choque eléctrico Ler Manual de instruções, indica ções de segurança! Usar protecção auditiva! Usar luvas de protecção! Usar máscara de protecção! Usar óculos de protecção! Não olhar diretamente para a luz! Não deite no lixo doméstico. Sentido de rotação da serra e da lâ mina de serra Dimensão da lâmina de serra a Diâmetro b Orifício de alojamento Conselho, indicação Instruções de manuseamento Classe de protecção II Retirar a ficha da tomada! Símbolo Significado Zona de perigo! Manter as mãos afastadas! Aviso de superfície quente! Risco de esmagamento de dedos e mãos! Perigo de corte na lâmina de serra sem proteção Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia. 2 Indicações de segurança p. 140

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Indicações de segurança específicas da

ferramenta – As serras de chanfros de meia esquadria estão previstas para o corte de madeira ou produtos à base de madeira, não devem ser utilizadas para o corte de materiais em ferro como varetas, barras, parafusos, etc. O pó abrasivo leva ao bloqueio de pe ças móveis, tais como a cobertura de pro teção inferior. As faíscas de corte queimam a cobertura de proteção inferior, a placa de encaixe e outras peças de plástico. – Fixe a peça a trabalhar, sempre que possí vel, com sargentos. Se segurar a peça a trabalhar com a mão, tem de manter a sua mão sempre afastada, de cada lado da lâ mina de serra, pelo menos 100 mm. Não utilize esta serra para cortar peças que sejam demasiado pequenas para fixar ou segurar com a mão. Se a sua mão estiver demasiado próxima da lâmina da serra, Português 128existe um risco acrescido de ferimentos por contacto com a lâmina da serra. – A peça a trabalhar deve estar imóvel, de vendo ser fixa ou pressionada contra o ba tente e a bancada. Não empurre a peça a trabalhar para a lâmina de serra e nunca corte "à mão livre". As peças a trabalhar soltas ou móveis podem ser projetadas a grande velocidade e causar ferimentos. – Empurre a serra através da peça a traba lhar. Evite puxar a serra através da peça a trabalhar. Para um corte, levante a cabeça da serra e puxe-a sobre a peça a traba lhar, sem cortar. Em seguida, ligue o mo tor, rode a cabeça para baixo e pressione a serra através da peça a trabalhar. Em ca so de corte tirante existe o perigo de a lâ mina de serra se elevar na peça a trabalhar e da unidade de lâmina de serra ser violen tamente atirada contra o utilizador. – Nunca cruze as mãos sobre a linha de cor te prevista, seja pela frente seja por trás do disco de serra. Apoiar a peça a traba lhar "com as mãos cruzadas", isto é, segu rar a peça a trabalhar do lado direito, junto ao disco de serra, com a mão esquerda ou vice-versa, é muito perigoso. – Com o disco de serra em rotação, não co loque a mão por trás do batente. Mante nha sempre uma distância de segurança mínima de 100 mm entre a mão e o disco de serra em rotação (válido para ambos os lados do disco de serra, por ex., na remo ção de resíduos de madeira). A proximida de do disco de serra em rotação à sua mão pode não ser visível, podendo provocar-lhe ferimentos graves. – Antes de cortar, verifique a peça a traba lhar. Se a peça a trabalhar estiver curvada ou torcida, fixe-a com o lado curvado para fora voltado para o batente. Assegure-se sempre de que ao longo da linha de corte não existe nenhuma fenda entre a peça a trabalhar, o batente e a bancada. As peças a trabalhar curvadas ou torcidas podem torcer ou deslocar-se e causar um blo queio da lâmina de serra em rotação du rante o corte. Não devem existir quaisquer pregos ou corpos estranhos na peça a tra balhar. – Só deve utilizar a serra se a bancada esti ver isenta de ferramentas, resíduos de madeira, etc.; na bancada só se deve en contrar a peça a trabalhar. Resíduos pe quenos, pedaços de madeira soltos ou ou tros objetos, que entrem em contacto com a lâmina em rotação, podem ser projetados a grande velocidade. – Corte apenas uma peça a trabalhar de ca da vez. Várias peças a trabalhar empilha das não podem ser fixadas ou seguradas adequadamente e, ao serrar, podem provo car um bloqueio da lâmina ou deslizar. – Antes da utilização, certifique-se que co loca a serra de chanfros de meia esqua dria sobre uma superfície de trabalho pla na e firme. Uma superfície de trabalho pla na e firme reduz o perigo de a serra de chanfros de meia esquadria ficar instável. – Planifique o seu trabalho. Em cada ajuste da inclinação do ângulo de meia esqua dria, tenha atenção para que o batente ajustável fique corretamente ajustado e suporte a peça a trabalhar, sem entrar em contacto com a lâmina ou com a cobertura de proteção. Sem ligar a ferramenta e sem a peça a trabalhar sobre a bancada, deve ser efetuada uma simulação do movimento de corte total da lâmina de serra, de forma a garantir que não há qualquer obstáculo ou perigo de corte no batente. – Em peças a trabalhar que sejam mais lar gas ou compridas que a parte superior da bancada, garanta um suporte adequado, por ex., através de prolongamentos de bancadas ou cavaletes. As peças a traba lhar que sejam mais compridas ou mais largas do que a bancada da serra de chan fros de meia esquadria podem cair se não estiverem bem suportadas. Se um pedaço de madeira cortado ou a peça a trabalhar cair, isso pode levantar a cobertura de pro teção inferior ou eles podem ser projetados descontroladamente pelo disco em rota ção. – Não recorra a outras pessoas como sub stituição de um prolongamento de banca da ou para um suporte adicional. Um su porte instável da peça a trabalhar pode causar bloqueio da lâmina. A peça a traba lhar também se pode deslocar durante o corte, puxando-o a si e ao seu ajudante em direção à lâmina em rotação. – O pedaço cortado não deve ser pressiona do contra o disco de serra em rotação. Quando há pouco espaço, por ex., ao utili zar batentes longitudinais, o pedaço corta Português 129do pode enchavetar-se com o disco e ser violentamente projetado. – Utilize sempre um sargento ou um dispo sitivo adequado, para apoiar corretamente material redondo, tal como barras ou tu bos. Ao cortar, as barras tendem a rolar, pelo que a lâmina pode ficar "presa" e a peça a trabalhar ser puxada para a lâmina, juntamente com a sua mão. – Deixe que a lâmina atinja o número máxi mo de rotações, antes de cortar a peça a trabalhar. Isto previne o risco de a peça a trabalhar ser projetada. – Se a peça a trabalhar ficar encravada ou a lâmina bloquear, desligue a serra de chanfros de meia esquadria. Aguarde, até que todas as peças móveis estejam para das, desencaixe a ficha de rede e/ou retire a bateria. De seguida, remova o material encravado. Se, com um bloqueio desses, continuar a serrar, isso poderá resultar em perda de controlo ou danos da serra de chanfros de meia esquadria. – Após ter concluído o corte, solte o inter ruptor, mantenha a cabeça da serra em baixo e aguarde a paragem da lâmina, an tes de remover o pedaço cortado. É muito perigoso aproximar a mão da lâmina em estabilização. – Segure bem o punho ao realizar um corte de serra incompleto ou se soltar o inter ruptor antes da cabeça da serra atingir a sua posição inferior. A cabeça da serra po de ser puxada subitamente para baixo devi do ao efeito de travagem da serra, o que causa um risco de ferimentos.

2.3 Outras indicações de segurança

– Utilizar apenas lâminas de serra que cor respondam às indicações fornecidas em Utilização de acordo com as disposições. As lâminas de serra que não se adequem às peças de montagem da serra, não fun cionam corretamente e podem soltar-se e projetar lascas do material. Estas lascas podem atingir os olhos do utilizador ou de pessoas que se encontrem na proximidade. – Utilizar apenas lâminas de serra com ân gulo de corte ≤ 0°. Um ângulo de corte > 0° puxa a serra em direção à peça a trabalhar. Existe perigo de ferimento devido a contra golpe da serra e peça a rodar. – Antes de cada utilização verificar o funcio namento do resguardo basculante. Utilizar a ferramenta elétrica somente se estiver a funcionar corretamente. – Não colocar as mãos na saída das aparas. As peças em rotação podem ferir as mãos. – Durante os trabalhos, podem produzir-se pós prejudiciais à saúde (p. ex. pintura com chumbo, alguns tipos de madeira). Tocar ou respirar estes pós pode represen tar perigo para o utilizador ou para as pes soas que se encontrem nas proximidades. Observar as normas de segurança em vigor no seu país. – Para proteção da sua saúde, use uma máscara de proteção respiratória P2. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um aspirador móvel. – Substituir os batentes serrados ou danifi cados. Batentes danificados podem ser projetados durante o trabalho com a serra. As pessoas que se encontrem na proximi dade podem ficar feridas. – Utilizar apenas acessórios e material de desgaste originais da Festool. Só os aces sórios testados e autorizados pela Festool são seguros e perfeitamente adequados para a ferramenta e a aplicação. – Utilizar a ferramenta elétrica apenas em espaços interiores e ambiente seco. Não olhar diretamente para luz. A ra diação ótica pode danificar os olhos.

2.4 Riscos remanescentes

Apesar da observação de todos os regulamen tos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta, p. ex., devido

– contacto com as peças rotativas, de lado: lâmina de serra, flange de aperto, parafuso de flange, – contacto com peças sob tensão com a car caça aberta e a ficha de rede ligada, – projeção de partes das peças a trabalhar, – projeção de partes de ferramentas, no caso de ferramentas danificadas, – emissão de ruídos, – emissão de pós.

2.5 Trabalho em alumínio

Por razões de segurança, é necessário respeitar as seguintes medidas ao trabalhar com alumínio: Português 130– Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD). – Ligar a ferramenta elétrica a um aspirador adequado. – Limpar regularmente as acumulações de pó na carcaça do motor da ferramenta elé trica. – Utilizar uma lâmina de serra em alumínio. Usar óculos de proteção!

2.6 Valores de emissões

Os valores determinados de acordo comEN 62841 são tipicamente: Nível de pressão acústica L

= 91 dB(A) Nível de potência acústica L

= 100 dB(A) Incerteza K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Os valores de emissão de ruído indicados – foram medidos segundo um processo de inspeção normalizado e podem ser utiliza dos para comparação de ferramentas elé tricas, – podem também ser utilizados para uma es timativa temporária da sobrecarga. CUIDADO Dependendo do tipo de utilização e, sobretu do, do tipo de peça a trabalhar, as emissões de ruídos durante a utilização real da ferra menta elétrica podem diferir dos valores in dicados. ► Definir medidas de segurança para prote ção do operador, com base numa estimati va da sobrecarga nas condições de utiliza ção reais. (Para tal, devem ser tomados em consideração todos os componentes do ci clo de operação, por exemplo, períodos em que a ferramenta elétrica se encontra des ligada e períodos em que funciona sem carga apesar de ligada.) 3 Utilização de acordo com as disposições De acordo com as disposições, a ferramenta elétrica está prevista como ferramenta fixa pa ra serrar madeira, plástico, perfis de alumínio e materiais semelhantes. Não se podem efetuar trabalhos noutros materiais, em especial aço, betão e materiais minerais. Utilizar apenas lâminas de serra Festool que estejam previstas para a utilização com esta ferramenta elétrica. Os discos de serra devem apresentar os se guintes dados: – Diâmetro da lâmina de corte 216 mm – Largura do corte 2,3 mm (corresponde à largura dos dentes) – Orifício de alojamento 30 mm – Espessura da lâmina primitiva 1,6 mm – Disco de serra segundo EN 847-1 – Disco de serra com ângulo de corte ≤ 0° – adequada para rotações acima de 5000 rpm. As lâminas de serra Festool cumprem a EN 847-1. Serrar apenas materiais para os quais a respe tiva lâmina de serra está prevista. Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas com formação. Em caso de utilização incorreta, o utiliza dor é responsável por danos e acidentes. 4 Dados técnicos Traçadeira e serra de chanfros KS 60 E Potência 1200 W Alimentação elétrica 220-240 V~ 50-60

Número de rotações (em vazio) 1300 - 3500 rpm Número de rotações máx. [11] 5000 rpm Ângulo meia esq. máx. 60° esquerda/ direita Ângulo de inclinação máx. 47/46° esquerda/ direita [11] Número máx. de rotações que surgem no caso de sistema eletrónico deficiente. Português 131Traçadeira e serra de chanfros KS 60 E Dimensões da lâmina de serra 216 x 2,3 x 30

Peso de acordo com EP TA-Procedure 01:2014 17,8 kg 5 Componentes da ferramenta [1-1] Punho [1-2] Tecla de segurança [1-3] Interruptor de activação/desactivação [1-4] Alavanca para limitação de profundi dade da ranhura [1-5] Botão rotativo para bloqueio de im pacto [1-6] Alavanca para bloqueio de transporte Dispositivo de paragem do fuste [1-8] Régua de batente (de ambos os lados) [1-9] Botões rotativos para fixar o alarga mento de bancada (de ambos os la dos) [1-10] Indicação de ângulo para cortes em meia esquadria [1-11] Alavanca para bloquear o ângulo em meia esquadria [1-12] Prato giratório [1-13] Resguardo basculante [2-1] Braçadeira de cabo [2-2] Bocal de aspiração [2-3] Interruptor de ativação/desativação para rasto de luz (em parte, acessó rios) [2-4] Sargento FSZ120 [2-5] Roda de ajuste para ajuste do número de rotações [2-6] Botão rotativo para fixação do prato giratório [2-7] Alargamento de bancada (de ambos os lados) [2-8] Alojamento da suta para fixação da esquadria ao sesgo [2-9] Punho em estrela para fixação do ân gulo de inclinação [2-10] Alojamento da chave para chave de sextavado interior [2-11] Enrolamento do cabo com asa de transporte integrada [3] Remoção da proteção de transporte [4] Áreas de pega isoladas (área som breada a cinzento) As imagens indicadas encontram-se no início e no fim do manual de instruções. 6 Colocação em funcionamento

6.1 Primeira colocação em funcionamento

ADVERTÊNCIA Tensão ou frequência inadmissível! Perigo de acidente ► Respeitar os dados na placa de caracterís ticas. ► Respeitar as especificações nacionais. Ter em atenção uma imobilização segura da ferramenta elétrica. Perigo de queda. Se necessário, observar as instruções de mon tagem para a bancada multifuncional MFT ou o leito UG-KAPEX KS 60. ► Remover a proteção de transporte [3]. ▷ Remover a capa de proteção da barra esquerda . ▷ Pressionar a unidade de serrar para baixo, cortando a cinta de cabos fixado ra . ▷ Retirar a mola em torno do bloqueio de inclinação . ► Instalar a máquina e colocá-la na posição de trabalho.

6.2 Instalação e fixação [5]

Antes de efetuar qualquer trabalho na máquina, retirar a ficha de rede. Antes da fixação, se desejado, montar os pés de apoio A-SYS-KS60 (acessórios opcionais). Atra vés dos pés de apoio, a superfície de trabalho no prato giratório obtém a mesma altura que um Systainer 1. Com estes Systainers podem ser apoiadas peças a trabalhar compridas [5]. Português 132Existem as seguintes possibilidades de fixação: Fixar a máquina de forma a que esta não possa escorregar durante o trabalho. Parafusos [5A]: Fixar a máquina com quatro parafusos na superfície de trabalho. Para isso, existem os orifícios [5A-1] nos quatro pontos de apoio da bancada da serra. Sargentos [5B]: Fixar a máquina com sargen tos [5B-1] na superfície de trabalho. Os pontos de apoio servem para a fixação segura tendo em atenção o centro de gravidade. Conjunto de fixação para MFT [5C]: Fixar a má quina com o conjunto de fixação [5C-2] na ban cada multifuncional Festool MFT/3 ou MFT/ Kapex (SZ-KS). Para isso, existem, os orifícios sextavados de ambos os lados [5C-1], perto do alargamento de bancada. Leito UG-KAPEX KS 60[5D]: ter em atenção as instruções de montagem do leito.

CUIDADO Perigo de esmagamento A unidade de serrar pode desdobrar/sair ► O transporte da máquina tem de ser efetu ado sempre na posição de transporte pre vista para o efeito. Perigo de ferimentos! Durante o trans porte a máquina pode escorregar da mão. Segurar sempre a máquina com ambas as mãos nas asas de transporte [6] previstas para o efeito. Bloquear a ferramenta (posição de transporte) ► Enrolar o cabo de ligação à rede no enrola mento do cabo [2-11] e fixar com a braça deira de cabo [2-1]. ► Mover a unidade de serrar para a posição traseira e bloquear com o botão rotativo [1-5]. ► Inclinar a unidade de serrar para a posição vertical. ▷ Soltar o punho em estrela [2-9], ▷ colocar a unidade de serrar na posição vertical, ▷ fechar punho em estrela. ► Bloquear a unidade de serrar. ▷ Premir e manter premida a tecla de se gurança[1-2]. ▷ Mover a unidade de serrar para baixo, até ao batente. ▷ Inclinar a alavanca para o bloqueio de transporte[1-6]. ▷ Soltar a tecla de segurança. A unidade de serrar permanece na posição inferior. ► Inclinar o prato giratório para a posição di reita. ▷ Soltar o botão rotativo [2-6]. ▷ Pressionar e manter pressionada a ala vanca de retenção [1-11]. ▷ Inclinar o prato giratório [1-12] para a direita, até ao batente. ▷ Soltar a alavanca de retenção, fechar o botão rotativo. A máquina está na posição de transporte [6]. As asas de transporte previstas são os pu nhos na unidade de serrar [6-1], no enro lamento do cabo [6-3] e os alargamentos de bancada [6-2] (em estado fixado!).

6.4 Posição de trabalho

Desbloquear a máquina (posição de trabalho) ► Inclinar a unidade de serrar para a posição vertical (lâmina de serra na vertical)[10]. ► Pressionar a unidade de serrar para baixo, até ao batente, e manter pressionada. ► Inclinar a alavanca para o bloqueio de transporte[1-6]. ► Trazer lentamente a unidade de serrar para cima. ► Desenrolar o cabo de ligação à rede e inse rir a ficha de rede. A máquina está operacional.

► Verificar a segurança elétrica da ligação de corrente. ► Estabelecer a posição de trabalho ou soltar o dispositivo de bloqueio da unidade de ser rar. ► Premir e manter premida a tecla de segu rança[1-2]. ► Premir e manter premido o interruptor de ativação/desativação [1-3]. premir = Ligar soltar = DESLIGAR 7 Ajustes

7.1 Sistema electrónico

A máquina possui um sistema eletrónico com as seguintes caraterísticas: Português 133Arranque suave A arranque suave com regulação electrónica providencia um arranque da ferramenta isento de solavancos. Regulação do número de rotações Através da roda de ajuste [2-5] pode ajustar-se progressivamente o número de rotações na fai xa de rotações. Deste modo, pode ajustar ade quadamente a velocidade de corte ao respetivo material a trabalhar (consultar tabela). Posição recomendada da roda de ajuste Madeira 3 - 6 Material plástico 3 - 5 Material fibroso 1 - 3 Perfis em alumínio e não ferrosos 3 - 6 Limitação da corrente A limitação da corrente evita, em caso de so brecarga extrema, um elevado consumo de corrente. Isto pode dar origem a uma diminui ção das rotações do motor. Depois de aliviado, o motor volta imediatamente a arrancar. Protecção térmica Em caso de temperatura do motor demasiado elevada, verifica-se uma diminuição da alimen tação eléctrica e do número de rotações. A fer ramenta apenas trabalha com potência reduzi da, para viabilizar um rápido arrefecimento através da ventilação do motor. Após o arrefeci mento, a ferramenta volta a aumentar automa ticamente o número de rotações.

7.2 Conectar o aspirador móvel

ADVERTÊNCIA Perigo para a saúde devido a pós ► Os pós podem ser prejudiciais à saúde. Por isso, nunca trabalhe sem aspiração. ► Ao aspirar os pós prejudiciais à saúde, ob serve sempre as regulamentações nacio nais. Aspirador móvel Festool Na peça angular, no bocal de aspiração [2-2] pode ser acoplado um aspirador móvel Festool com um diâmetro de tubo flexível de aspiração de 27 mm ou 36 mm (recomenda-se 36 mm, devido ao menor risco de entupimento).

7.3 Ajustar as réguas de batente [8]

Os ajustes especiais para cortes inclina dos podem tornar necessária a desloca ção das réguas de batente. Nos cortes inclina dos existe o perigo de as réguas de batente se rem serradas. ► Abrir os botões rotativos (de ambos os la dos) [8-1]. ► Deslocar as réguas de batente [8-4] de for ma a que exista uma distância máxima de 8 mm para a lâmina de serra. ► Através de um rebaixamento experimental da unidade de serrar, em estado desligado, verificar se a lâmina de serra toca nas ré guas de batente. ► Fechar os botões rotativos. A superfície de apoio das réguas de baten te pode ser individualmente adaptada, aparafusando pinos de madeira adequados [8A]. Aqui, deve ter-se em atenção para que a funcionalidade da serra não fique li mitada.

7.4 Adaptar o alargamento de bancada

► Abrir o botão giratório [8-3]. ► Estender o alargamento de bancada [8-2] de forma a que a peça a trabalhar assente completamente. ► Fechar o botão rotativo. Se, apesar de o alargamento de bancada estar completamente estendido, a peça a trabalhar ainda não assentar completa mente, esta terá de ser suportada de outra forma.

7.5 Selecionar o disco de serra

Os discos de serra Festool estão assinalados por um anel de cor. A cor do anel representa o material para o qual o disco de serra é adequa do. Cor Material a trabalhar Símbolo amarelo madeira, materiais plásticos macios verme lho material plástico/de composição mineral verde materiais de constru ção azul alumínio, aço/aglome rados Português 1347.6 Substituir a lâmina de serra [9] ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar qualquer trabalho na fer ramenta retirar sempre a ficha da tomada! CUIDADO Ferramenta quente e afiada Perigo de ferimentos ► Não utilizar quaisquer ferramentas de tra balho rombudas e danificadas! ► Para a substituição da lâmina de serra, usar luvas de proteção. Preparar a máquina ► Retirar a ficha de rede, enrolar o cabo de li gação à rede. ► Mover a unidade de serrar para baixo, até ao batente. ► Inclinar a alavanca para o bloqueio de transporte[9-2]. ► Trazer lentamente a unidade de serrar para cima. ► Retirar a chave de sextavado interior [9-7] do suporte no enrolamento do cabo [9-10] (alojamento da chave). Desmontar a lâmina de serra ► Pressionar e manter pressionado o disposi tivo de paragem do fuso[9-1]. ► Rodar a lâmina de serra com a chave de sextavado interior [9-7] até que o dispositi vo de paragem do fuso engate. ► Soltar o parafuso [9-6] com a chave de sex tavado interior (rosca à esquerda, rodar no sentido da seta!). ► Retirar o parafuso e o flange [9-8]. ► Soltar o dispositivo de paragem do fuso. ► Premir e manter premida a tecla de segu rança[9-3]. ► Com uma mão, puxar o resguardo bascu lante [9-4] para cima e segurar. ► Retirar a lâmina de serra [9-5]. Montar a lâmina de serra A lâmina de serra e o flange têm de estar isen tos de pó e sujidade, para assegurar um funcio namento limpo da lâmina de serra. A lâmina de serra e o flange têm de estar isentos de pó e sujidade, para assegurar um funcionamento limpo da lâmina de serra. ► Aplicar a lâmina de serra nova[9-5]. A identificação da lâmina de serra tem de estar visível. O sentido de rotação da lâ mina de serra tem de coincidir com o senti do da seta [9-9]! ► Inserir o flange [9-8] de forma a que os ajustes do flange, a rosca de receção e a lâ mina de serra se ajustem uns aos outros. ► Pressionar e manter pressionado o disposi tivo de paragem do fuso[9-1]. ► Rodar a lâmina de serra com a chave de sextavado interior [9-7] até que o dispositi vo de paragem do fuso engate. ► Inserir o parafuso [9-6] e apertar no sentido contrário ao da seta. Perigo de ferimento!Após cada substitu ição da lâmina de serra, verificar a boa fixação da lâmina de serra. Devido a um parafu so solto, a lâmina de serra pode soltar-se. 8 Trabalhar com a ferramenta elétrica ADVERTÊNCIA Partes de ferramentas/ partes das peças a trabalhar projetadas Perigo de ferimentos ► Usar óculos de proteção! ► Durante a utilização manter outras pes soas afastadas. ► Fixar sempre firmemente as peças a tra balhar. ► Os sargentos devem assentar completa mente. ADVERTÊNCIA O resguardo basculante não fecha Perigo de ferimentos ► Interromper o processo de serração. ► Retirar o cabo de ligação à rede, remover os restos do corte. Em caso de danos, mandar substituir o resguardo basculante. Para um trabalho seguro Durante o trabalho ter em atenção todas as indicações de segurança iniciais as sim como as seguintes regras: – Posição de trabalho correta: – à frente, do lado do operador; – de frente para a serra; – ao lado do alinhamento da lâmina de ser ra. Português 135– Segurar sempre firmemente a ferramenta elétrica, durante o trabalho, com a mão operadora no punho [1-1]. Manter a mão li vre sempre fora da zona de perigo. – Conduzir a ferramenta elétrica contra a pe ça a trabalhar apenas quando estiver liga da. – Adaptar a velocidade de avanço, de modo a evitar uma sobrecarga da ferramenta, bem como o derretimento do material plástico durante o corte de materiais plásticos. – Garantir que o punho em estrela [2-9] e o botão rotativo [2-6] estão apertados. – Não trabalhar em caso de defeito no siste ma eletrónico da ferramenta elétrica, pois isso pode causar números de rotações ex cessivos. Identifica um sistema eletrónico defeituoso através da ausência de um ar ranque suave, se não for possível nenhuma regulação do número de rotações e em ca so de produção de fumo ou cheiro de quei ma proveniente da máquina.

8.1 Fixar a peça a trabalhar

Advertência! Ter em atenção as caracte rísticas da peça a trabalhar: Perigo de ferimentos Fixação firme - colocar as peças a trabalhar na régua de batente. Não trabalhar peças que não possam ser fixadas de forma segura. Tamanho - Não trabalhar peças demasiado pe quenas. As sobras cortadas, por motivos de se gurança, não devem ter um comprimento infe rior a 30 mm. As peças a trabalhar pequenas podem ser puxadas para trás pela lâmina de serra, para a fenda entre a lâmina de serra e a régua de batente. Apoio correto - Ter em atenção as dimensões máximas da peça a trabalhar. Utilizar e fixar sempre os prolongamentos da base para a peça a trabalhar. Caso contrário, podem surgir ten sões internas na peça a trabalhar, que podem causar deformações repentinas. Se necessário, ter em atenção as indicações para as dimen sões da peça a trabalhar (consultar capítu lo ) 7.4. Para fixar, proceder como se segue [7] ► Pressionar a unidade de serrar para baixo, até ao batente. ► Inclinar a alavanca para o bloqueio de transporte[7-1]. ► Trazer lentamente a unidade de serrar para cima. ► Colocar a peça a trabalhar nivelada na ré gua de batente [7-3]. ► Fixar a peça a trabalhar com o sargento [7-2]. ► Verificar a fixação correta da peça a traba lhar.

8.2 Ter em atenção as dimensões da peça a

trabalhar Dimensões máximas da peça a trabalhar sem ampliação através de acessórios Ângulo de meia es quadria/de inclina ção à escala Altura x Largura x Comprimento 0°/0° 60 x 305 x 720 mm 45°/0° 60 x 215 x 720 mm 0°/45° à direita 20 x 305 x 720 mm 0°/45° à esquerda 40 x 305 x 720 mm 45°/45° à direita 20 x 215 x 720 mm 45°/45° à esquerda 40 x 215 x 720 mm Dimensões máximas da peça a trabalhar na montagem juntamente com UG-KS60 e KA- KS60 A altura e largura máximas da peça a trabalhar não se alteram devido à montagem de acessó rios. A superfície de apoio na montagem do lei to é igual à superfície de apoio na extensão do alargamento de bancada. Acessório aplicado Comprimento UG-AD-KS60 720 mm KA-KS60 (unilateral) 1880-2800 mm KA-KS60 (bilateral) 3360-5200 mm Peças a trabalhar compridas Apoiar adicionalmente as peças a trabalhar que sejam maiores que a superfície da serra: ► Apoiar adicionalmente as peças a trabalhar que sejam maiores que a superfície da ser ra: ► Adaptar o alargamento de bancada, consul tar o capítulo 7.4. ► Se a peça a trabalhar ainda continuar a so bressair, voltar a introduzir o alargamento de bancada e montar o batente angular KA- KS60 ou elevar a serra de chanfros através de pés de aparafusamento A-SYS-KS60 e, em seguida, apoiar as peças a trabalhar com Systainers T-LOC SYS-MFT de tama nho 1. Português 136► Fixar a peça a trabalhar com sargentos adi cionais. Peças a trabalhar finas As peças a trabalhar finas, ao serrar, podem vi brar ou quebrar. ► As peças a trabalhar finas, ao serrar, po dem vibrar ou quebrar. ► Reforçar a peça a trabalhar: fixar juntamen te com restos de madeira. Peças a trabalhar pesadas ► Para garantir a estabilidade da máquina mesmo ao serrar peças a trabalhar pesa das, ajustar o pé de apoio [8-5] nivelado com a base.

8.3 Serrar a peça a trabalhar

Verificar a mobilidade do resguardo basculan

O resguardo basculante deve poder sem pre mover-se livremente e fechar de modo in dependente. ► Retirar a ficha da tomada. ► Agarrar no resguardo basculante com a mão e ir empurrando, experimentalmente, para a unidade de serrar. O resguardo de proteção basculante tem de se mover facilmente e ficar praticamente embutido no resguardo basculante. Limpeza da zona da lâmina de serra ► Manter sempre limpa a área em torno do resguardo basculante ► Limpar o pó e as limalhas, soprando com ar comprimido ou utilizando um pincel. Serras de chanfros A função básica da serra de chanfros é serrar com unidade de serrar fixa, sem inclinação. Re comendado: peças a trabalhar até 70 mm de largura. O botão rotativo [1-5] bloqueia a unidade de serrar, de modo a que não possa ser movida nem para a frente nem para trás. O rasto de luz SL-KS60 (em parte, acessó rio) lança sobre a lâmina de serra uma projeção de sombra sobre a peça a traba lhar. Ativar a função através de interruptor de ativação/desativação [2-3]. A linha de corte fica visível após o rebaixamento da unidade de serrar. Serrar com traçadeira Ao serrar com traçadeira, a lâmina de serra é trazida para a peça a trabalhar a partir da fren te. Isso permite serrar de forma controlada, com esforço reduzido. Recomendado para pe ças a trabalhar acima de 70 mm de largura. Processo de corte correto ao serrar com tra çadeira Evitar serrar de modo síncrono! Ao ser rar, não puxar a unidade de serrar rebai xada na direção do corpo. A lâmina de serra po deria engatar e a unidade de serrar ser projeta da em direção ao operador. ► Soltar o botão rotativo para bloqueio de im pacto [1-5]. ► Puxar a unidade de serrar até ao batente. ► Manter a tecla de segurança [1-2] premida. ► Pressionar a unidade de serrar para baixo, premindo e mantendo premido o interrup tor de ativação/desativação [1-3]. ► Conduzir a unidade de serrar contra a peça a trabalhar, somente quando tiver sido atin gido o número de rotações ajustado. ► Efetuar o corte, empurrar a unidade de ser rar através da peça a trabalhar, até ao ba tente. ► Depois de efetuado o corte, voltar a condu zir a unidade de serrar para cima. O resguardo basculante fecha automatica mente. ► Soltar a tecla de segurança e o interruptor de ativação/desativação. Fechar o botão ro tativo.

8.4 Serrar ângulo de meia esquadria [10]

Ângulo de meia esquadria padrão Os seguintes ângulos de meia esquadria (à es querda e à direita) engatam automaticamente: 0°, 15°, 22,5°, 30°, 45°, 60° Ajustar ângulo de meia esquadria padrão ► Soltar o botão rotativo . ► Pressionar a alavanca de retenção, mas não engatar . ► Rodar o prato giratório para a posição pre tendida ; pouco antes de alcançar o ân gulo pretendido, soltar a alavanca de reten ção. O prato giratório engata facilmente no ân gulo de meia esquadria previsto. ► Fechar o botão rotativo . Ajustar o ângulo de meia esquadria individual ► Soltar o botão rotativo . ► Pressionar a alavanca de retenção e en gatar por meio de pressão à esquerda. ► Inclinar o prato giratório continuamente pa ra a posição pretendida . Português 137► Fechar o botão rotativo .

8.5 Serrar cortes inclinados [11]

Os ajustes especiais para cortes inclina dos podem tornar necessário que as réguas de batente sejam deslocadas ou retiradas, consultar o capítulo 7.3. entre 0° e 45° inclinação à esquerda ► Soltar o punho em estrela . ► Inclinar a unidade de serrar até ao ângulo de corte pretendido . ► Fechar o punho em estrela . entre 0° e 45° inclinação à direita: ► Soltar o punho em estrela . ► Acionar a tecla de desbloqueio , se ne cessário, aliviar inclinando ligeiramente no sentido oposto. ► Inclinar a unidade de serrar até ao ângulo de corte pretendido . ► Fechar o punho em estrela .

46 - 47° inclinação à direita/esquerda

(recesso) ► Soltar o punho em estrela . ► Acionar a tecla de desbloqueio , se ne cessário, aliviar inclinando ligeiramente no sentido oposto. ► Inclinar a unidade de serrar até ao batente

► Voltar a acionar a tecla de desbloqueio . ► Voltar a inclinar a unidade de serrar . ► Fechar o punho em estrela .

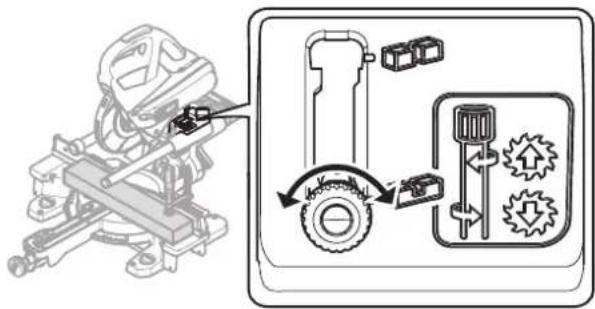

Com a limitação de profundidade da ranhura de ajuste progressivo é possível definir individual mente zonas de ranhuras em toda a profundi dade de corte. Desta forma é possível ranhurar ou alisar com qualquer altura, em qualquer ta manho de peça a trabalhar. A forma circular da lâmina de serra, nas ranhuras pressupõe uma ligeira curvatura seccional para cima . Para ranhuras hori zontais exatas, tem de ser fixado um pino de madeira entre a peça a trabalhar e as réguas de batente, de forma a ser garanti da uma distância de aprox. 4 cm. ► Colocar a máquina na posição de trabalho. Rebater a alavanca para limitação de pro fundidade da ranhura [1-4] apenas quando a unidade de serrar estiver na posição su perior (=posição de trabalho). ► Puxar a alavanca para limitação de profun didade da ranhura [1-4] para a frente, até engatar. A unidade de serrar só se deixa pressionar para baixo até à profundidade de chanfrar ajustada. ► Ajustar a profundidade pretendida, rodando a alavanca para limitação de profundidade da ranhura (rotação para a esquerda = au mentar a profundidade da ranhura, rota ção para a direita = diminuir a profundida de da ranhura) Verificar se a limitação de profundidade da ra nhura está ajustada para a profundidade pre tendida, através do pressionamento experimen tal da unidade de serrar para baixo. Pressionar a unidade de serrar para baixo apenas se a alavanca para limitação de profundidade da ranhura estiver engatada numa das duas posições finais. Perigo de danos na ferramenta elétrica. ► Efetuar cortes. ► Para desativar a limitação de profundidade da ranhura, repor a alavanca [1-4]. 9 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente! ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da caixa do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada. Português 138Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço Utilizar apenas peças sobresselen tes originais da Festool! Referência em: www.festool.pt/serviço EKAT

Observar as seguintes indicações: ► Dispositivos de proteção e peças que este jam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções. ► Para remover lascas e limalhas da ferra menta elétrica, aspirar as aberturas. As aparas e peças pequenas que fiquem pre sas no canal de serra podem ser facilmente empurradas para fora através da abertu ra [12-4]. ► Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na car caça sempre desobstruídas e limpas. A realização de uma limpeza regular da ferramenta, principalmente, dos disposi tivos de ajuste e das guias, constitui um impor tante fator de segurança. A ferramenta está equipada com carvões espe ciais que se desactivam automaticamente. Se estes estiverem gastos, efectua-se um corte automático da corrente e a ferramenta imobili za-se.

9.1 Substituir o captador de aparas [12]

Para garantir uma captação correta de pó e limalhas tem de se trabalhar sempre com captador de aparas montado. ► Soltar os parafusos [12-1] na cobertura de proteção, retirar o captador de aparas e o dispositivo de sujeição. ► Colocar o dispositivo de sujeição [12-2] no captador de aparas novo. ► Aparafusar o captador de aparas [12-3], in cluindo o dispositivo de sujeição, à cobertu ra de proteção.

9.2 Substituir a peça intercalar da bancada

[13] Substituir sempre as peças intercalares de bancada gastas. Nunca utilizar a máquina sem peça intercalar da bancada. ► Desaparafusar o sistema de marca ção [13-3] para esquadria ao sesgo. ► Soltar os parafusos [13-1] na peça interca lar da bancada. ► Substituir a peça intercalar da banca da [13-2] e o sistema de marcação [13-3]. ► Voltar a colocar os parafusos. ► Verificar se as marcas de posição es tão numa linha que, ao mesmo tempo, se estende perpendicularmente às réguas de batente.

9.3 Limpar/substituir a janela do rasto de

luz (em parte, acessório) O rasto de luz SL-KS60 ilumina a aresta de cor te na peça a trabalhar. No caso de trabalhos com grande intensidade de pó a intensidade lu minosa pode ser afetada. Para limpar, proceder como se segue [13]: ► Colocar a máquina na posição de trabalho. ► Retirar a janela do rasto de luz [13-4] sem recurso a ferramentas e limpar/substituir. ► Voltar a colocar a janela do rasto de luz. A janela do rasto de luz engata audivelmen te. 10 Acessórios Consulte os números de encomenda dos aces sórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com". Para além dos acessórios descritos, a Festool disponibiliza uma vasta gama de acessórios de sistema, que lhe permite uma aplicação variada e efetiva da sua serra, por ex.:

• Batente angular KA-KS60

• leito UG-KAPEX KS 60

• Pés de aparafusamentoA-SYS-KS60

• Ligação de fixação para MFT SZ-KS

10.1 Esquadria ao sesgo SM-KS60 (em parte,

acessório) Com a esquadria ao sesgo podem ser retirados quaisquer ângulos (por ex. entre duas paredes). A esquadria ao sesgo forma a bissetriz do ân gulo. Retirar o ângulo interior [14A] ► Abrir o bloqueio [14-2]. ► Oscilar o braço [14-1] para retirar o ângulo interior. ► Fechar o bloqueio. A marcação tracejada [14-4] indica a bissetriz do ângulo. A bissetriz do ângulo pode ser trans Português 139mitida ao prato giratório através das arestas exteriores da suta nas marcas de posição

Retirar o ângulo exterior [14B] ► Abrir o bloqueio [14-2]. ► Empurrar os perfis de alumínio [14-3] do braço para a frente. ► Oscilar o braço [14-1] de forma a que os perfis de alumínio encostem no ângulo ex terior. ► Fechar o bloqueio. ► Voltar a empurrar os perfis de alumínio de ambos os braços para trás. Transferir o ângulo [15] ► Encostar a esquadria ao sesgo com exati dão a uma das réguas de batente .- pressionar com o polegar. ► Soltar o botão rotativo

► Engatar a alavanca de retenção

► Inclinar o prato giratório

, até o canto exterior da suta estar coincidente com a marcação

Para isso, a suta tem de ser deslocada pa ralelamente ao batente da serra de chan fros. Simultaneamente, pressionar a suta com o polegar na pega da régua de baten te. ► Fechar o botão rotativo

, remover a es quadria ao sesgo. O ângulo foi transferido, o processo de serra ção pode ser iniciado.

10.2 Lâminas de serra, outros acessórios
