NÁVOD K OBSLUZE KS 60 E FESTOOL

de Originalbetriebsanleitung - Kappsäge 7
en Original instructions - Compound mitre saw 20
fr Manuel d'utilisation original - Scie à onglets radiale 32
es Manual de instrucciones original: sierra tronzadora 45
it Istruzioni per l'uso originali - Troncatrice 58
nl Originele gebruiksaanwijzing - afkortzaag 71
sv Originalbruksanvisning - Kapsåg 84
da Original betjeningsvejledning - kapsav 95
fi Alkuperäiset käyttöohjeet - katkaisusaha 106
nb Original bruksanvisning - Kappsag 117
pt Manual de instruções original - serra de chanfros	128
ru Originalальное руководство по эксплуатации — торцовочная пила	141
pl Oryginalna instrukcja obstugi - ukośnica	154
cs Originální provozní návod – kapovací pila	167

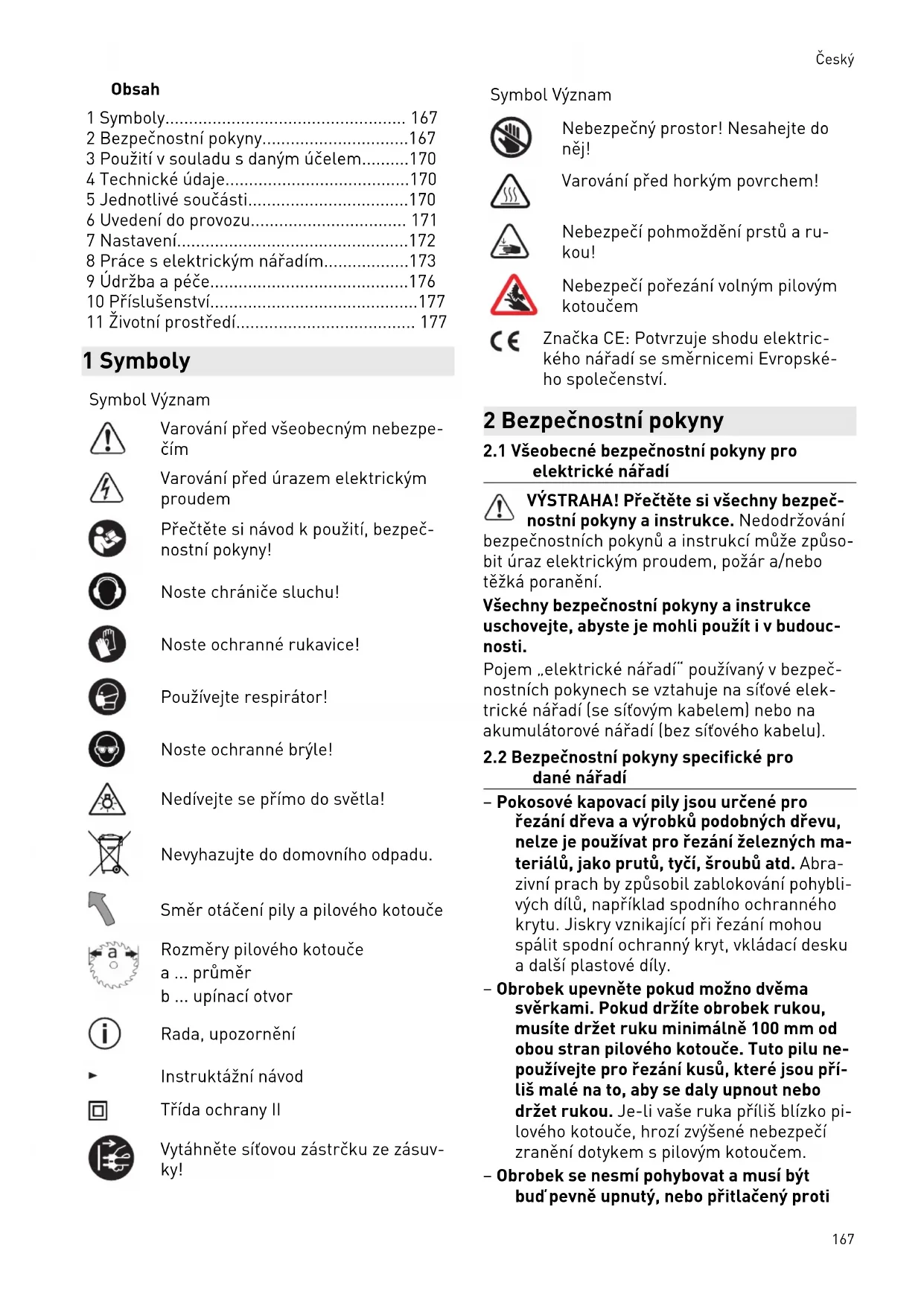

KS 60 E

1 Symboly.... 167
2 Bezpečnostní pokyny....167
3 Použití v souladu s daným účelem......170
4 Technické údaje....170
5 Jednotlivé součásti....170
6 Uvedení do provozu.... 171
7 Nastavení....172
8 Práce s elektrickým nářadím......173
9 Údržba a péče....176
10 Příslušenství....177
11 Životní prostředí.... 177

1 Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Noste ochranné rukavice!

Používejte respirátor!

Noste ochranné brýle!

Nedívejte se přímo do světla!

Nevyhazujte do domovního odpadu.

Směr otáčení pily a pilového kotouče

Rozměry pilového kotouče

a ... průměr

b ... upínací otvor

Rada, upozornění

Instruktážní návod

Třída ochrany II

Vytáhněte síťovou zástrčku ze zásuvky!

Symbol Význam

Nebezpečný prostor! Nesahejte do něj!

Varování před horkým povrchem!

Nebezpečí pohmoždění prstů a ru- kou!

Nebezpečí pořezání volným pilovým kotoučem

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro dané nářadí

- Pokosové kapovací pily jsou určené pro řezání dřeva a výrobků podobných dřevu, nelze je používat pro řezání železných materiálů, jako prutů, tyčí, šroubů atd. Abrazivní prach by způsobil zablokování pohyblivých dílů, například spodního ochranného krytu. Jiskry vznikající při řezání mohou spálit spodní ochranný kryt, vkládací desku a další plastové díly.

- Obrobek upevněte pokud možno dvěma svěrkami. Pokud držíte obrobek rukou, musíte držet ruku minimálně 100 mm od obou stran pilového kotouče. Tuto pilu nepoužívejte pro řezání kusů, které jsou příliš malé na to, aby se daly upnout nebo držet rukou. Je-li vaše ruka příliš blízko pilového kotouče, hrozí zvýšené nebezpečí zranění dotykem s pilovým kotoučem.

- Obrobek se nesmí pohybovat a musí být bud'pevně upnutý, nebo přitlačený proti

Český

dorazu a stolu. Neposunujte obrobek proti pilovému kotouči a nikdy neřezejte „ručně“. Volné nebo pohyblivé obrobky mohou být vymrštěny vysokou rychlostí a způsobit zranění.

• Posouvejte pilu obrobkem. Dbejte na to, abyste pilu obrobkem netáhli. Chcete-li řezat, zvedněte hlavu pily a přetáhněte ji bez řezání přes obrobek. Pak zapněte motor, sklopte řezací hlavu dolů a tlačte obrobkem. V případě řezání tahem hrozí nebezpečí, že se pilový kotouč v obrobku zvedne a jednotka s pilovým kotoučem se silou vymrští proti uživateli.
  – Nikdy nedávejte ruku do plánované linie řezu, ani před pilový kotouč, ani za pilový kotouč. Podpírání obrobku „překříženýma rukama“, tzn. držení obrobku vpravo vedle pilového kotouče levou rukou nebo opačně, je velmi nebezpečné.
• Nesahejte při otáčejícím se pilovém kotouči za doraz. Vždy dodržujte bezpečnostní vzdálenost 100 mm mezi rukou a otáčejícím se pilovým kotoučem (platí na obou stranách pilového kotouče, např. při odstraňování zbytků dřeva). Eventuálně byste nemuseli rozpoznat blízkost vaší ruky u otačejícího pilového kotouče a mohli byste se těžce zranit.
• Obrobek před řezáním zkontrolujte. Pokud je obrobek prohnutý nebo zdeformovaný, upněte ho stranou vybočující nahoru k dorazu. Vždy zajistěte, aby podél linie řezu nebyla mezi obrobkem, dorazem a stolem mezera. Prohnuté nebo zahnuté obrobky se mohou kroutit či viklat a způsobit uváznutí otáčejícího se pilového kotouče při řezání. V obrobku nesmí být hřebíky ani jiná cizí tělesa.
• Pilu používejte, až když jsou ze stolu odstraněné nářadí, odřezky atd., na stole se smí nacházet jen obrobek. Drobný odpad, volné kousky dřeva a jiné předměty, které se dostanou do kontaktu s otáčejícím se kotoučem, mohou být odmrštěny vysokou rychlostí.
  – Vždy řezejte jen jeden obrobek. Obrobky naskládané na sebe nelze správně upnout nebo držet a mohou při řezání způsobit uváznutí kotouče nebo sklouznout.
  – Zajistěte, aby pokosová kapovací pila stála před použitím na rovné, pevné pracovní ploše. Rovná a pevná pracovní plocha sni-

žuje nebezpečí, že bude pokosová kapovací pila nestabilní.

• Práci si naplánujte. Při každém nastavování pokosového úhlu dbejte na to, aby byl nastavitelný doraz správně seřízený a obrobek podepřený, aniž by se dotýkal kotouče nebo ochranného krytu. Bez zapnutí nářadí a bez obrobku na stole je třeba provést simulaci kompletního pohybu pilového kotouče při řezání, aby bylo zajištěno, že nedojde k omezení nebo nehrozí nebezpečí zaříznutí do dorazu.
• U obrobků, které jsou širší nebo delší než vrchní strana stolu, zajistěte přiměřené podepření, např. pomocí prodloužení stolu nebo kozy. Obrobky, které jsou delší nebo širší než stůl pokosové kapovací pily, se mohou zvrhnout, pokud nejsou pevně podepřené. Když se odříznutý kus dřeva nebo obrobek zvrhne, může nazdvihnout spodní ochranný kryt nebo může dojít k jeho ne-kontrolovanému odmrštění otáčejícím se kotoučem.
• Místo prodloužení stolu nebo doplňujícího podepření nevyužívejte jiné osoby. Nesta-bilní podepření obrobku může způsobit uváznutí kotouče. Obrobek se také může během řezání posunout a vtáhnout vás a pomocníka do otáčejícího se kotouče.
  – Odříznutý kus se nesmí tlačit proti otáčejícímu se pilovému kotouči. Pokud je málo místa, např. při používání podélných dorazů, může se odříznutý kus vzpříčit s kotoučem a být silou odmrštěn.
  – Pro řádné podepření kruhového materiálu, jako tyčí či trubek, používejte vždy svěrku nebo vhodné zařízení. Tyče mají při řezání sklon ujiždět, čímž se může kotouč „zakousnout“ a může dojít k vtažení obrobku s vaší rukou do kotouče.
• Než zaříznete do obrobku, nechte kotouč rozběhnout na plné otáčky. Snižuje se tím nebezpečí, že se obrobek vymrští.
• Pokud obrobek uvázne nebo je kotouč zablokovaný, pokosovou kapovací pilu vypněte. Počkejte, dokud se všechny pohyblivé díly nezastaví, vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte akumulátor. Poté odstraňte uvázly materiál. Pokud byste při takovémto zablokování řezali dál, může dojít ke ztrátě kontroly nebo poškození pily.
• Po skončení řezání uvolněte vypínač, držte hlavu pily dole a počkejte, dokud se kotouč

nezastaví, než odstraníte odříznutý kus. Je velmi nebezpečné sahat rukou do blízkosti dobíhajícího kotouče.

- Pevně držte držadlo, když provádíte neúplný řez nebo když uvolníte vypínač, než řezací hlava dosáhne dolní polohu. Kvůli brzdnému účinku pily se může řezací hlava trhavě pohybovat dolů, což způsobuje riziko poranění.

2.3 Další bezpečnostní pokyny

• Používejte pouze pilové kotouče, které odpovídají údajům pro použití v souladu s daným účelem. Pilové kotouče, které neodpovídají montážním dílům pily, běží nevystředěně a mohou z materiálu vylamovat úlomky a odmrštit je. Tyto úlomky mohou zasáhnout oči uživatele nebo osob stojících v okolí.
• Používejte pouze pilové kotouče s úhlem čela ≤ 0°. Úhel čela > 0° táhne pilu do obrobku. Hrozí nebezpečí poranění zpětným rázem pily a rotujícím obrobkem.
• Před každým použitím zkontrolujte funkci kyvného ochranného krytu. Elektrické ná- řadí používejte, pouze pokud řádně funguje.
  – Nesahejte rukama do odvodu třísek. Ot-áčející se díly vám mohou poranit ruce.
• Při práci může vznikat zdraví škodlivý prach (např. u nátěrů s obsahem olova nebo u některých druhů dřeva). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu či osoby nacházející se v blízkosti představovat ohrožení. Dodržujte bezpečnostní předpisy platné ve vaší zemi.

• Na ochranu svého zdraví používejte respirátor P2. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač.
  – Naříznuté nebo poškozené dorazy vyměňte. Poškozené dorazy může pila při práci od- mrštit. Může dojít k poranění osob stojících v okolí.
• Používejte jen originální příslušenství a spotřební materiál Festool. Pouze příslušenství otestované a schválené firmou Festool je bezpečné a perfektně přizpůsobené pro příslušné nářadí a použití.
  – Elektrické nářadí používejte pouze ve vnitřních prostorech a suchém prostředí.

Nedívejte se přímo do světla. Optické záření může poškodit zrak.

2.4 Zbývající neodstranitelná rizika

I přes dodržení všech příslušných předpisů mohou vzniknout při provozu pily nebezpečí, např.:

• dotknutím otáčejících se částí ze strany: pilového kotouče, upínací příruby, šroubu příruby,
• dotknutím částí vedoucích proud při otevřeném krytu a nevytažené síťové zástrčce,
• odlétnutím částí obráběného materiálu,
• odlétnutím částí poškozeného nástroje,
• vznikajícím hlukem,
• vznikajícím prachem.

2.5 Obrábění hliníku

Při obrábění hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření:

– Zapojte nářadí přes proudový chránič (FI, PRCD).
- K elektrickému nářadí připojte vhodný vy-savač.
- Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí.
– Použijte pilový kotouč na hliník.

Noste ochranné brýle!

2.6 Hodnoty emisí

Hodnoty zjištěné podle EN 62841 představují typicky:

Při práci vzniká hluk

Poškození sluchu

▶ Používejte ochranu sluchu.

• se měří normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nářadí s jiným nářadím,
• mohou být rovněž použity pro předběžné hodnocení zatížení.

UPOZORNĚNÍ

Emise hluku – v závislosti na druhu a způsobu použití elektrického nářadí, zejména na tom, jaký druh obrobku je zpracováván – se při skutečném používání elektrického nářadí mohou od uvedených hodnot odlišovat.

▶ Určete bezpečnostní opatření pro ochranu obsluhy, která spočívají na odhadu zatížení během skutečných podmínek použití. (Přitom je třeba zohlednit všechny části provozního cyklu, např. doby, ve kterých je elektrické nářadí vypnuto, a doby, ve kterých je sice zapnuté, ale běží bez zatížení.)

3 Použití v souladu s daným účelem

Elektrické nářadí je jako stacionární nářadí určené pro řezání dřeva, plastu, hliníkových profilů a srovnatelných materiálů. Jiné materiály, zejména ocel, beton a minerální materiály, se nesmí řezat.

Používejte pouze pilové kotouče Festool, které jsou určené pro používání s tímto elektrickým nářadím.

Pilové kotouče musí mít následující parametry:

– Průměr pilového kotouče 216 mm
- Šířka řezu 2,3 mm (odpovídá šířce zubu)
- Upínací otvor 30 mm
- Tlouštka těla kotouče 1,6 mm
- Pilový kotouč podle EN 847-1
– Pilový kotouč s upínacím úhlem ≤ 0°
- vhodné pro otáčky nad 5000 min ^-1 .

Pilové kotouče Festool odpovídají normě EN 847-1.

Řezejte pouze materiály, pro které je příslušný pilový kotouč určený.

Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby.

Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel.

4 Technické údaje

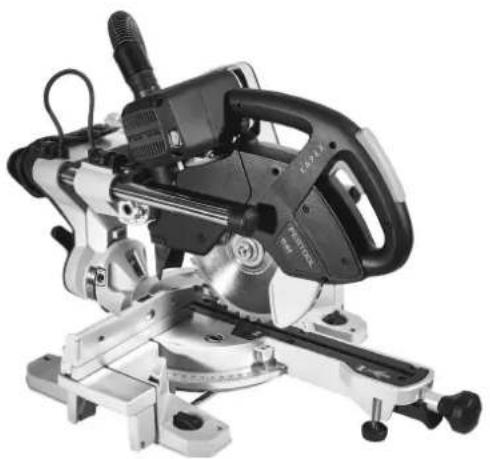

Ponorná a kapovací pila KS 60 E

Výkon 1 200 W

Přívod proudu 220-240 V\~ 50- 60 Hz

Otáčky (volnoběh) 1 300–3 500 min ^-1

Ponorná a kapovací pila KS 60 E

Otáčky max. ^[14] 5 000 min ^-1

Pokosový úhel max. 60° vlevo/vpravo

Úhel sklonu max. 47°/46° vlevo/vpra-

vo

Rozměry pilového ko-touče 216 × 2,3 × 30 mm

Hmotnost podle EPTA- 17,8 kg

Procedure 01:2014

5 Jednotlivé součásti

[1-1] Držadlo

[1-2] Bezpečnostní tlačítko

[1-3] Spínač zap/vyp

[1-4] Páčka pro omezení hloubky drážky

[1-6] Páčka pro aretaci přepravní polohy Aretace vřetena

[1-8] Dorazové pravítko (na obou stranách)

[1-9] Otočné knoflíky pro zafixování rozšiřovacího dílu stolu (na obou stranách)

[1-10] Úhlová stupnice pro pokosové řezy

[1-11] Páčka pro aretaci pokosového úhlu

[1-12] Otočný talíř

[1-13] Pohyblivý kryt

[2-1] Přichytka kabelu

[2-2] Odsávací hrdlo

[2-3] Vypínač paprskového světla (zčásti příslušenství)

[2-4] Šroubová svěrka FSZ120

[2-5] Ovládací kolečko pro nastavení ot-áček

[2-6] Otočný knoflík pro zafixování otočného talíře

[2-7] Rozšiřovací díl stolu (na obou stranách)

[2-8] Držák pro zajištění úhlové jednotky

[2-9] Hvězdicové kolečko pro zafixování úhlu sklonu

[2-10] Držák na šestihranný klíč

[2-11] Navíjení kabelu s integrovaným transportním držadlem

[3] Odstranění přepravní pojistky

[4] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

Uvedené obrázky naleznete na začátku a konci návodu k obsluze.

6 Uvedení do provozu

6.1 První uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo frekvence!

Nebezpečí úrazu

▶ Řid'te se údaji na typovém štítku.
▶ Vezměte v úvahu specifika příslušné země.

Dbejte na stabilní polohu elektrického nářadí. Nebezpečí převržení. Respektujte montážní návod pro multifunkční stůl MFT nebo podvozek UG-KAPEX KS 60.

▶ Odstraňte přepravní ochranu [3].

▶ Odstraňte ochranný kryt z levé kolejnice ①

▷ Agregát pily zatlačte dolů, přitom přes- třihněte kabelovou pásku ②

▷ Stáhněte sponu přidržující aretaci sklo- nu 3

- Nářadí nainstalujte a uvedte do pracovní polohy.

6.2 Instalace a upevnění[5]

Před veškerými pracemi na nářadí vytáhněte síťovou zástrčku ze zásuvky.

Před upevněním v případě potřeby namontujte opěrné patky A-SYS-KS60 (volitelné příslušenství). Pomocí těchto opěrných patek bude mít pracovní plocha na otočném talíři stejnou výšku jako Systainer 1. Těmito Systainery lze podepřít dlouhé obrobky [5].

Existují následující možnosti upevnění:

Stroj upevněte tak, aby při práci nemohl znout.

Šrouby [5A]: Upevněte stroj pomocí čtyř šroubů k pracovní ploše. K tomu slouží otvory [5A-1] na čtyřech dosedacích bodech stolu pily.

Šroubové svěrky [5B]: Upevněte stroj k pracovní ploše pomocí šroubových svěrek [5B-1].

Dosedací body slouží k bezpečnému upevnění při zohlednění těžiště.

Upínací sada pro MFT [5C]: Upevněte stroj pomocí upínací sady [5C-2] k upínacímu stolu Festool MFT/3 nebo MFT/Kapex (SZ-KS). K tomu slouží šestihranné otvory [5C-1] na obou stranách blízko rozšiřovacího dílu stolu.

Podvozek UG-KAPEX KS 60[5D]: Respektujte montážní návod přiložený k podvozku.

6.3 Přeprava

UPOZORNĚNÍ

Nebezpečí pohmoždění

Agregát pily se může vyklopit/vysunout

▶ Nářadí se smí přepravovat vždy pouze v určené přepravní poloze.

Nebezpečí poranění! Nářadí může při přenášení vyklouznout z ruky. Nářadí vždy držte oběma rukama za určená transportní držadla [6].

Zajištění nářadí (přepravní poloha)

▶ Sítový kabel naviňte na navíjení kabelu [2-11] a upevněte ho příchytkou [2-1].
▶ Agregát pily nastavte do zadní polohy a za-aretujte otočným knoflíkem [1-5].
▶ Nastavte agregát pily do svislé polohy.
▷ Povolte hvězdicové kolečko [2-9].
▷ Nastavte agregát pily do svislé polohy.
▷ Utáhněte hvězdicové kolečko.

▶ Zaaretujte agregát pily.

▷ Stiskněte a držte bezpečnostní tlačítko [1-2].

▷ Přesuňte agregát pily až nadoraz dolů.

▷ Překlopte páčku pro aretaci přepravní polohy [1-6].

▷ Povolte bezpečnostní tlačítko.

Agregát pily zůstane v dolní poloze.

▶ Otočte otočný talíř do pravé polohy.

▷ Povolte otočný knoflík [2-6].
▷ Stiskněte a držte aretační páku [1-11].
▷ Otočný talíř [1-12] vyklopte vpravo až na doraz.
▷ Povolte aretační páku, utáhněte otočný knoflík.

Nářadí je v přepravní poloze [6].

Určená transportní držadla jsou držadla na agregátu pily [6-1], v navíjení kabelu [6-3] a rozšiřovací díly stolu [6-2] (v zafixovaném stavu!).

6.4 Pracovní poloha

Odjištění nářadí (pracovní poloha)

▶ Nastavte agregát pily do svislé polohy (pilo-vý kotouč svisle) [10].
- Zatlačte agregát pily až nadoraz dolů a držte ho.
▶ Překlopte páčku pro aretaci přepravní polohy [1-6].
▶ Agregát pily vedte pomalu nahoru.
- Odviňte síťový kabel a zapojte síťovou zástrčku do zásuvky.

Nářadí je připravené k provozu.

6.5 Zapnutí/vypnutí

• Zkontrolujte elektrickou bezpečnost přívodu proudu.
  ▶ Uvedte nářadí do pracovní polohy, resp. uvolněte zajištění agregátu pily.
  ▶ Stiskněte a držte bezpečnostní tlačítko [1-2].
  ▶ Stiskněte a držte vypínač [1-3]. Stisknutí = zapnutí Uvolnění = vypnutí

7 Nastavení

7.1 Elektronika

Nářadí je vybavené elektronikou s následujícími vlastnostmi:

Pomalý rozběh

Elektronicky regulovaný rozběh zajišťuje klidný rozběh nářadí.

Regulace otáček

Otáčky lze plynule nastavovat v rozsahu otáček pomocí ovládacího kolečka [2-5]. Můžete tak rychlost řezání optimálně přizpůsobit příslušnému obrobku (viz tabulku).

Doporučená poloha kolečka pro nastavení ot-áček

Dřevo 3 - 6

Plast 3 - 5

Vláknité materiály 1 - 3

Hliník a neželezné profily 3 - 6

Omezovač proudu

Omezovač proudu zabraňuje příliš velkému odběru proudu při extrémním přetížení. To může vést ke snížení otáček motoru. Když přetížení pomine, motor hned zase naběhne do původních otáček.

Teplotní pojistka

Při příliš vysoké teplotě motoru se omezí přívod proudu a otáčky. Nářadí běží jen s omezeným výkonem, aby bylo zajištěno rychlé vychladnutí pomocí větrání motoru. Po vychladnutí nářadí opět samo najede na plný výkon.

7.2 Zapojení mobilního vysavače

VAROVÁNÍ

Ohrožení zdraví působením prachu

• Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.
• Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.

Mobilní vysavač Festool

Ke kolenu na odsávacím hrdle [2-2] lze připojit mobilní vysavač Festool s průměrem odsávací hadice 27 mm nebo 36 mm (doporučujeme 36 mm kvůli menšímu riziku ucpání).

7.3 Nastavení dorazových pravítek [8]

Při speciálním nastavení pro řezy se sklonem může být nutné posunout dorazová pravítka. Při řezech se sklonem hrozí nebezpečí, že dojde k zaříznutí do dorazových pravítek.

▶ Povolte otočné knoflíky (na obou stranách) [8-1].
▶ Dorazová pravítka [8-4] posuňte tak, aby byla v maximální vzdálenosti 8 mm od pilového kotouče.
▶ Ve vypnutém stavu zkuste spustit agregát pily dolů a zkontrolujte tak, zda se pilový ko-touč nedotýká dorazových pravítek.
▶ Utáhněte otočné knoflíky.

Dosedací plochu dorazových pravítek lze individuálně přizpůsobit tím, že se přišrou-bují vhodná prkénka [8A]. Přitom je třeba dbát na to, aby nebyla omezena funkčnost pily.

7.4 Přizpůsobení rozšíření stolu

▶ Povolte otočný knoflík [8-3].
Rozšíření stolu [8-2] vytáhněte natolik, aby byl obrobek úplně podepřený.
▶ Utáhněte otočný knoflík.

① Pokud obrobek i přes maximálně vytažené rozšíření stolu přečnívá, musí se obrobek podepřít jiným způsobem.

7.5 Volba pilového kotouče

Pilové kotouče Festool jsou označeny barevným kroužkem. Barva kroužku označuje materiál, pro který je pilový kotouč vhodný.

Barvy Materiál Symbol

žlutá dřevo, měkké plasty
červená plasty / minerální materiály
zelená stavební materiály
modrá hliník, ocel / sendvičové desky

7.6 Výměna pilového listu [9]

VAROVÁNÍ

nebezpečí poranění, úraz elektrickým pro- udem

- Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!

UPOZORNĚNÍ

Horký a ostrý nástroj

Nebezpečí poranění

▶ Nepoužívejte tupé a vadné nástroje!
- Při výměně pilového kotouče noste ochranné rukavice.

Příprava nářadí

▶ Vytáhněte síťovou zástrčku ze zásuvky, naviňte síťový kabel.
▶ Přesuňte agregát pily až nadoraz dolů.
- Překlopte páčku pro aretaci přepravní polohy [9-2].
▶ Agregát pily vedte pomalu nahoru.
- Vyjměte šestihranný klíč [9-7] z držáku v navíjení kabelu [9-10].

Demontáž pilového kotouče

▶ Stiskněte a držte stisknutou aretaci vřetena [9-1].
- Otáčejte pilový kotouč pomocí šestihranného klíče [9-7], dokud aretace vřetena nezaskočí.
▶ Povolte šroub [9-6] šestihranným klíčem (levý závit, otáčejte ve směru šipky!).
▶ Sejměte šroub a přírubu [9-8].
▶ Uvolněte aretaci vřetena.

▶ Stiskněte a držte bezpečnostní tlačítko [9-3].
- Kyvný ochranný kryt [9-4] vytáhněte rukou nahoru a držte ho.
▶ Vyjměte pilový kotouč [9-5].

Montáž pilového kotouče

Pilový kotouč a příruba musí být zbavené prachu a nečistot, aby byl zaručený hladký chod pilového kotouče.

Pilový kotouč a příruba musí být zbavené hu a nečistot, aby byl zaručený hladký chod rého kotouče.

▶ Nasad'te nový pilový kotouč [9-5].

Popis pilového kotouče musí být viditel-směr otáčení pilového kotouče se musí lovat se směrem šipky [9-9]!

• Přírubu [9-8] nasadte tak, aby do sebe zapadl lícovací tvar příruby, upínacího závitu a pilového kotouče.
  ▶ Stiskněte a držte stisknutou aretaci vřetena [9-1].
• Otáčejte pilový kotouč pomocí šestihranného klíče [9-7], dokud aretace vřetena nezaskočí.
  ▶ Nasad'te šroub [9-6] a utáhněte ho proti směru šipky.

Nebezpečí poranění! Po každé výměně pilového kotouče zkontrolujte, zda je pi-

lový kotouč bezpečně upevněný. Volný šroub může způsobit uvolnění pilového kotouče.

8 Práce s elektrickým nářadím

VAROVÁNÍ

Odlétávající části nástroje / části obrobku Nebezpečí poranění

▶ Noste ochranné brýle!
▶ Při používání nářadí se musí ostatní osoby zdržovat v dostatečné vzdálenosti.
▶ Obrobky vždy pevně upněte.
▶ Šroubové svěrky musí vždy úplně doléhat.

VAROVÁNÍ

Kyvný ochranný kryt se nezavírá Nebezpečí poranění

▶ Přerušte řezání.
▶ Odpojte síťový kabel, odstraňte zbytky po řezání. V případě poškození nechte kyvný ochranný kryt vyměnit.

Pro bezpečnou práci

Při práci dodržujte všechny bezpečnostní pokyny uvedené za začátku a následující pravidla:

- Správná pracovní poloha:

• vpředu na straně obsluhy;
• čelem k pile;
• vedle roviny pilového kotouče.

– Elektrické nářadí při práci držte vždy ovládající rukou za rukojeť [1-1]. Volnou ruku držte vždy mimo nebezpečnou oblast.
– Elektrické nářadí vedte proti obrobku, jen pokud je zapnuté.
- Přizpůsobte rychlost posuvu, abyste zabránili přetížení nářadí a dále tavení plastu při řezání plastů.
– Zjistěte, aby byly hvězdicové kolečko [2-9] a otočný knoflík [2-6] utažené.
- V případě vadné elektroniky s elektrickým nářadím nepracujte, protože to může vést k nadměrným otáčkám. Vadnou elektroniku poznáte podle toho, že neprobíhá měkký rozběh, není možná regulace otáček a z nářadí vychází kouř nebo zápach spáleniny.

8.1 Upnutí obrobku

Varování! Zohledněte vlastnosti materiálu:

Nebezpečí poranění

Stabilní upevnění – obrobky přiložte k dorazovému pravítku. Neřezejte obrobky, které nelze bezpečně upnout.

Velikost – neřezejte příliš malé obrobky. Odříznutý kus by z bezpečnostních důvodů neměl být kratší než 30 mm. Malé obrobky může pilový kotouč zatáhnout dozadu do mezery mezi pilovým kotoučem a dorazovým pravítkem.

Správné podepření – dodržujte maximální rozměry obrobku. Vždy používejte a upevněte prodloužení opěrky obrobku. Jinak může v obrobku vzniknout vnitřní pnutí, které může způsobit náhlou deformaci. Případně zohledněte pokyny pro rozměry obrobku (viz kapitolu 7.4).

Při upínání postupujte následujícím způsobem [7]

▶ Zatlačte agregát pily až nadoraz dolů.
- Překlopte páčku pro aretaci přepravní polohy [7-1].
▶ Agregát pily vedte pomalu nahoru.
- Přiložte obrobek zarovnaně k dorazovému pravítku [7-3].
▶ Upevněte obrobek šroubovou svěrkou [7-2].
▶ Zkontrolujte stabilní upevnění obrobku.

8.2 Dodržování rozměrů obrobku

Maximální rozměry obrobku bez rozšíření pomocí příslušenství

Pokosový úhel / úhel sklonu podle stupnice	Výška × šířka × délka
0°/0° 60×305×720 mm
45°/0° 60×215×720 mm
0°/45° vpravo 20×305×720 mm
0°/45° vlevo 40×305×720 mm
45°/45° vpravo 20×215×720 mm
45°/45° vlevo 40×215×720 mm

Maximální rozměry obrobku při montáži společně s UG-KS60 a KA-KS60

Montáží příslušenství se nemění maximální výška a šířka obrobku. Opěrná plocha při montáži podvozku je stejná jako opěrná plocha při vytaženém rozšiřovacím dílu stolu.

Použité příslušenství Délka

UG-AD-KS60 720 mm

KA-KS60 (jednostranný) 1 880-2 800 mm

KA-KS60 (oboustranný) 3 360–5 200 mm

Dlouhé obrobky

Obrobky, které přesahují plochu pily, ještě podepřete:

• Obrobky, které přesahují plochu pily, ještě podepřete:
  ▶ Přizpůsobte rozšiřovací díl stolu, viz kapitolu 7.4.
  ▶ Pokud obrobek nadále přečnívá, opět za-suňte rozšířovací díl stolu a namontujte ka-povací doraz KA-KS60, nebo zvyšte kapovací pilu pomocí šroubovacích patek A-SYS-KS60 a poté obrobky podepřete pomocí systainerů T-LOC SYS-MFT velikosti 1.
• Zajistěte obrobek přídavnými šroubovými svěrkami.

Tenké obrobky

Tenké obrobky mohou při řezání vibrovat nebo prasknout.

• Tenké obrobky mohou při řezání vibrovat nebo prasknout.
• Zesílení obrobku: Upněte společně s odřezkem.

Těžké obrobky

▶ Pro zabezpečení stability nářadí i při řezání těžkých obrobků seřidte opěrnou pa-

tku [8-5] tak, aby byla zarovnaná s podkladem.

8.3 Řezání obrobku

Kyvný ochranný kryt se musí vždy volně bovat a samočinně zavírat.

▶ Vytáhněte síťovou zástrčku ze zásuvky.
- Kyvný ochranný kryt uchopte rukou a na zkoušku ho zasuňte do agregátu pily. Kyvný ochranný kryt se musí lehce pohybovat a musí být možné ho téměř zasunout do kyvného krytu.

Čištění prostoru kolem pilového kotouče

▶ Prostor kolem kyvného ochranného krytu udržujte vždy čistý.
- Prach a třísky odstraňte vyfoukáním stlačeným vzduchem nebo štětcem.

Kapovací řezy

Základní funkcí kapovací pily je řezání s pevným agregátem pily bez sklonu. Doporučeno: obrobky do šířky 70 mm.

Otočný knoflík [1-5] zaaretuje agregát pily, takže s ním nelze pohybovat dopředu a dozadu.

Paprskové světlo SL-KS60 (zčásti příslušenství) vrhá na obrobek světlo přes pilový kotouč. Funkci aktivujte pomocí vypínače [2-3]. Čára řezu je po spuštění agregátu pily dolů viditelná.

Řezy tahem

Při řezání tahem se pilový kotouč vede zepředu k obrobku. To umožňuje kontrolované řezání s vynaložením malé síly. Doporučeno pro obrobky o šířce větší než 70 mm.

Správný postup řezání tahem

Vyhněte se souslednému řezání! Při řezání netahejte spuštěný agregát pily k tě- lu. Pilový kotouč by se mohl zaháknout a vymrštit agregát pily k pracovníkovi.

▶ Povolte otočný knoflík pro aretaci tahu [1-5].
▶ Přitáhněte agregát pily až k dorazu.
Držte stisknuté bezpečnostní tlačítko [1-2].
▶ Agregát pily zatlačte dolů, přitom stiskněte a držte vypínač [1-3].
- Agregát pily vedte proti obrobku až po dosažení nastavených otáček.
▶ Provedte řez, posouvejte agregát pily obrob-kem až k dorazu.

▶ Po provedení řezu ved'te agregát pily zpátky nahoru. Kyvný ochranný kryt se automaticky zavře.
▶ Uvolněte bezpečnostní tlačítko a vypínač. Utáhněte otočný knoflík.

8.4 Řezání úhlového úkosu [10]

Standardní úhel úkosu

Následující úhly úkosů (vlevo a vpravo) zaklapnou automaticky: 0°, 15°, 22,5°, 30°, 45°, 60°

Nastavení standardního úhlu úkosu

▶ Povolte otočný knoflík . ①
▶ Stiskněte aretační páčku, ale nearetujte ji 2
▶ Otočte otočný talíř do požadované polohy ③, krátce před dosažením požadovaného úhlu uvolněte aretační páčku. Otočný talíř lehce zaskočí v určeném pokosovém úhlu.

▶ Utáhněte otočný knoflík . 4

Nastavení individuálních pokosových úhlů

▶ Povolte otočný knoflík . ①
▶ Stiskněte aretační páčku a2tisknutím doleva ji nechte zaskočit.
▶ Otočný talíř otočte do požadované polohy 3
▶ Utáhněte otočný knoflík . 4

8.5 Provádění nakloněných řezů [11]

Pro umožnění speciálních nastavení u na- éných řezů může být zapotřebí posunout sejmout dorazová pravítka, i iz 7.3.

Sklon vlevo od 0° do 45°

▶ Povolte hvězdicové kolečko . ②
- Naklopte agregát pily do požadovaného úhlu řezu 4
▶ Utáhněte hvězdicové kolečko . 5

Sklon vpravo od 0° do 45°:

▶ Povolte hvězdicové kolečko . ②
▶ Stiskněte odjišťovací tlačítko , 3případě potřeby je nadlehčete mírným nakloněním v opačném směru.
- Naklopte agregát pily do požadovaného úhlu řezu 4
▶ Utáhněte hvězdicové kolečko. 5

Sklon vpravo/vlevo 46°–47° (podřezávání)

▶ Povolte hvězdicové kolečko . ②

Český

▶ Stiskněte odjišťovací tlačítko, 3případě potřeby je nadlehčete mírným nakloněním v opačném směru.
▶ Nakloňte agregát pily až nadoraz. 4
▶ Znovu stiskněte odjišťovací tlačítko . ③
▶ Znovu nakloňte agregát pily. 4
▶ Utáhněte hvězdicové kolečko. 5

8.6 Řezání drážek

Díky plynule nastavitelnému omezení hloubky drážky je možné individuálně nastavit úseky drážek v rámci celé hloubky řezu. Díky tomu je možné drážkování nebo zplošťování s libovolnou výškou u všech velikostí obrobků.

① Okrouhlý tvar pilového kotouče způsobuje při drážkování mírné zakřivení řezu směrem nahoru. Pro přesně vodorovné drážkování se musí mezi obrobek a dorazová pravítka upnout kousek dřeva, aby byla zabezpečena vzdálenost cca 4 cm.

▶ Uvedte nářadí do pracovní polohy.

i Páčku pro omezení hloubky drážky [1-4] přesunujte pouze tehdy, když je agregát pily v horní poloze (= pracovní poloze).

▶ Páčku pro omezení hloubky drážky [1-4] zatáhněte dopředu, až zaskočí. Agregát pily lze zatlačit dolů již jen do nastavené hloubky kapování.

▶ Otáčením páčky pro omezení hloubky drážky nastavte požadovanou hloubku (otáčení doleva = zvětšování hloubky drážky, otáčení doprava = zmenšování hloubky drážky).

Zkušebním zatlačením agregátu pily zkontrolujte, jestli je omezení hloubky drážky nastaveno na požadovanou hloubku.

① Agregát pily stahujte dolů, jen když je páčka pro nastavení omezení hloubky zajištěná v jedné ze dvou koncových poloh. Nebezpečí poškození elektrického nářadí.

- Řezejte. - Pro deaktivaci omezení hloubky drážky nastavte páčku [1-4] zpět.

9 Údržba a péče

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

Dodržujte následující pokyny:

▶ Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k obsluze uvedeno jinak.
▶ Pro odstranění úlomků a třísek z elektrického nářadí otvory vysajte. Třísky a drobné kousky, které se zachytí v kanálu pily, lze snadno vysunout otvorem [12-4].
▶ Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté.

Pravidelné čištění nářadí, především seřizovacích zařízení a vedení, představuje důležitý bezpečnostní faktor.

Nářadí je vybaveno speciálními samovypínacími uhlíky. Jsou-li opotřebené, automaticky se přeruší napájení a nářadí se zastaví.

9.1 Výměna lapače třísek [12]

i Aby bylo zabezpečené správné zachycování prachu a třísek, musí se vždy pracovat s namontovaným lapačem třísek.

▶ Povolte šrouby [12-1] na ochranném krytu, stáhněte lapač trísek a svorku.
▶ Nasadte svorku [12-2] na nový lapač třísek.
▶ Lapač třísek [12-3] se svorkou našroubujte na ochranný kryt.

9.2 Výměna vložky stolu [13]

Opotřebené vložky stolu vždy vyměňte. Nářadí nikdy nepoužívejte bez vložek stolu.

• Odšroubujte značku [13-3] pro úhlovou jednotku.
  ▶ Povolte šrouby [13-1] ve vložce stolu.

▶ Vyměňte vložku stolu [13-2] a značku [13-3].
▶ Znovu prišroubujte šrouby.
Zkontrolujte, zda jsou značky polohy v jedné linii, která musí být zároveň v pravém úhlu k dorazovým pravítkům.

9.3 Čištění/výměna okénka paprskového světla (zčásti příslušenství)

Paprskové světlo SL-KS60 osvětluje řeznou hranu na obrobku. Při silně prašných pracích se může zhoršit účinnost osvětlení. Při čištění postupujte následovně [13]:

▶ Uved'te nářadí do pracovní polohy.
- Bez použití nástroje vytáhněte okénko paprskového světla [13-4] a vyčistěte/vyměňte ho.
- Okénko paprskového světla nasadte zpět. Okénko paprskového světla slyšitelně za-skočí.

10 Příslušenství

Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

Kromě popsaného příslušenství nabízí Festool další bohaté systémové příslušenství, které vám umožní mnohostranné a efektivní používání vaší pily, např.:

• Kapovací doraz KA-KS60
• Podstavec UG-KAPEX KS 60
• Šroubovací nožičky A-SYS-KS60
• Upínací sada pro MFT SZ-KS
• Úhlová jednotka SM-KS60
• Paprskové světlo SL-KS60

10.1 Úhlová jednotka SM-KS60 (zčásti příslušenství)

Pomocí úhlové jednotky lze snímat libovolné úhly (např. mezi stěnami). Úhlová jednotka při tom vytváří osu úhlu.

Sejmutí vnitřního úhlu [14A]

▶ Povolte aretaci [14-2].
▶ Pro sejmutí vnitřního úhlu vyklopte ramena [14-1].
▶ Utáhněte aretaci.

Čárkovaná značka [14-4] udává osu úhlu. Osu úhlu lze pomocí vnějších hran úhlové jednotky

přenést na značky polohy na otočném talíři.

Sejmutí vnějšího úhlu [14B]

▶ Povolte aretaci [14-2].

▶ Hliníkové profily [14-3] ramen vysuňte do-předu.
- Ramena [14-1] vyklopte tak, aby hliníkové profily kopírovaly vnější úhel.
▶ Utáhněte aretaci.
▶ Hliníkové profily obou ramen znovu zasuňte.

Přenesení úhlu [15]

- Úhlovou jednotku přesně přiložte k jednomu dorazovému pravítku 1. Přitlačte palcem.

▶ Povolte otočný knoflík 2.
Zahákněte aretační páčku 3.
▶ Otáčejte otočným talířem ④, dokud se nebude vnější hrana úhlové jednotky shodovat se značkou ⑤.

i Úhlovou jednotku je nutné za tímto účelem posunout rovnoběžně k dorazu kapovací pily. Úhlovou jednotku současně přitlačte palcem v prohlubni pro uchopení k dorazovému pravítku.

▶ Utáhněte otočný knoflík 6, odstraňte úhlovou jednotku.

Úhel je prěnesený, můžete začít řezat.

10.2 Pilové kotouče, ostatní příslušenství

Abyste mohli rychle a čistě řezat různé materiály, nabízí vám firma Festool pro všechny druhy použití pilové kotouče přizpůsobené speciálně pro Vaši pilu Festool.

11 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte vnitrostátní předpisy.

Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach
