INSTRUKCJA OBSŁUGI KS 60 E FESTOOL

pt CE-Declaração de conformidade: Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:
ru Декларация соответствия ЕС: Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:
CS ES prohlašeni o shodě: Prohlašujeme s veškerou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:
pl Deklaracja o zgodności z normami UE: Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN 62841-1: 2015 + AC:2015

EN 62841-3-9:2015 + AC:2016-09

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581:2012

C€ Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

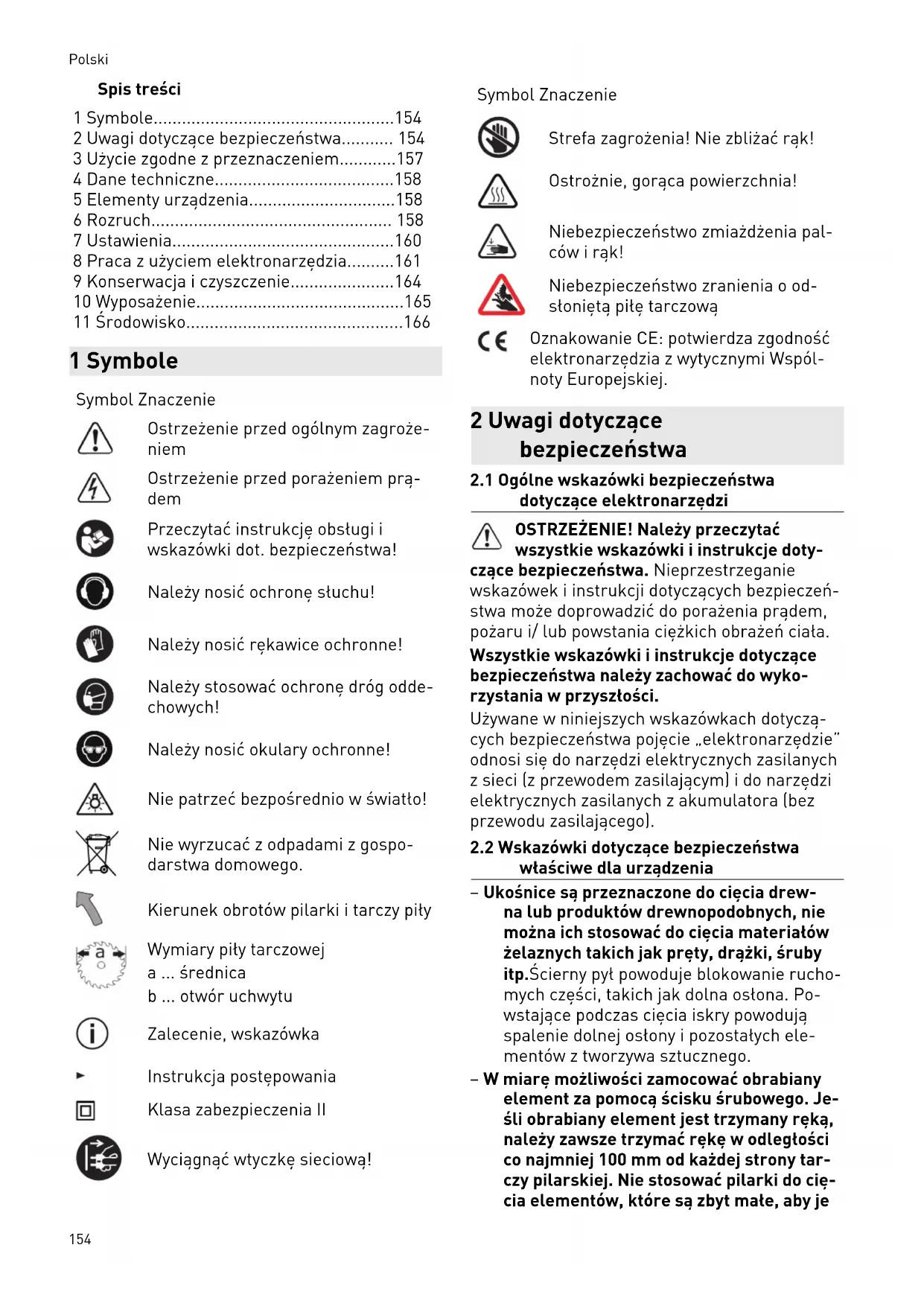

1 Symbole....154
2 Uwagi dotyczące bezpieczeństwa...... 154
3 Użycie zgodne z przeznaczeniem......157
4 Dane techniczne....158
5 Elementy urządzenia....158
6 Rozruch.... 158
7 Ustawienia....160
8 Praca z użyciem elektronarzędzia......161
9 Konserwacja i czyszczenie....164
10 Wyposażenie....165
11 Środowisko....166

1 Symbole

Symbol Znaczenie

	Ostrzeżenie przed ogólnym zagroże- niem
	Ostrzeżenie przed porażeniem prą- dem
	Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!
	Należy nosić ochronę słuchu!
	Należy nosić rękawice ochronne!
	Należy stosować ochronę dróg odde- chowych!
	Należy nosić okulary ochronne!
	Nie patrzeć bezpośrednio w światło!
	Nie wyrzucać z odpadami z gospo- darstwa domowego.
	Kierunek obrotów pilarki i tarczy pity
	Wymiary pity tarczowej a ... średnica b ... otwór uchwytu
	Zalecenie, wskazówka
	Instrukcja postępowania
	Klasa zabezpieczenia II
	Wyciągnąć wtyczkę sieciową!

Symbol Znaczenie

Strefa zagrożenia! Nie zbliżać rąk!

Ostrożnie, gorąca powierzchnia!

Niebezpieczeństwo zmiażdżenia palców i rąk!

Niebezpieczeństwo zranienia o od- stonięta piłe tarczową

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie

wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Wskazówki dotyczące bezpieczeństwa właściwe dla urządzenia

– Ukośnie są przeznaczone do cięcia drewna lub produktów drewnopodobnych, nie można ich stosować do cięcia materiałów żelaznych takich jak pręty, drążki, śruby itp. Ścierny pył powoduje blokowanie ruchomych części, takich jak dolna ostona. Powstające podczas cięcia iskry powodują spalenie dolnej ostony i pozostałych elementów z tworzywa sztucznego.

- W miarę możliwości zamocować obrabiany element za pomocą ścisku śrubowego. Jeśli obrabiany element jest trzymany ręką, należy zawsze trzymać rękę w odległości co najmniej 100 mm od każdej strony tarczy pilarskiej. Nie stosować pilarki do cięcia elementów, które są zbyt mate, aby je

zamocować lub trzymać ręką. Jeśli ręką zbytnio zbliży się do tarczy pilarskiej, istnieje zwiększone ryzyko kontuzji w wyniku kontaktu z tarczą pilarską.

• Element obrabiany musi pozostawać nie-ruchomy i powinien być przymocowany lub dociśnięty do prowadnicy i stołu. Nie wsu-wać obrabianego elementu w tarczę pilar-ską i nie stosować cięcia „z wolnej ręki”. Luźne lub ruchome elementy mogą zostać wyrzucone z dużą prędkością i spo-wodować obrażenia.
• Przesuwać pilarkę przez obrabiany element. Unikać ciągnięcia ukośnicy przez obrabiany element. Aby wykonać cięcie, podnieść głowicę tnącą i przeciągnąć ją nad obrabiany element, nie wykonując cięcia. Następnie włączyć silnik, pochylić głowicę tnącą do dotu i docisnąć pilarkę do obrabianego elementu. W przypadku cięcia ciągnącego zachodzi niebezpieczeństwo, że tarcza pilarska podejdzie w górę na obrabianym elemencie i jednostka tarczy pilarskiej zostanie nagle wyrzucona w stronę operatora.
  – Nigdy nie przesuwać ręki po przewidzianej linii cięcia, ani przed, ani za tarczą pilar-ską. Przytrzymywanie obrabianego elementu „skrzyżowanymi rękoma”, tzn. trzy-manie obrabianego elementu lewą ręką z prawej strony obok tarczy pilarskiej lub od-wrotnie jest bardzo niebezpieczne.
  – Gdy tarcza pilarska obraca się, nie wkta- dać rąk za ogranicznik. Zawsze zachowy- wać bezpieczną odległość minimum 100 mm między dłonią a obracającą się tarczą pilarską (dotyczy to obu stron tarczy pilar- skiej, np. podczas usuwania odpadów drewnianych). Jeśli odległość obracającej się tarczy pilarskiej będzie mniejsza, można nie zauważyć zbliżającej się tarczy i może to doprowadzić do ciężkich obrażeń.
• Przed przystąpieniem do cięcia sprawdzić obrabiany element. Jeśli obrabiany element jest wygięty lub wykrzywiony, zamo-cować go stronę wygięta na zewnątrz do ogranicznika. Zawsze upewnić się, że wzdłuż linii cięcia nie ma żadnej szczeliny między obrabianym elementem, ogranicznikiem i stołem. Wygięte lub wykrzywione obrabiane elementy mogą się obrócić lub chybotać i spowodować zakleszczenie ob-racającej się tarczy pilarskiej podczas cię-

cia. Na obrabianym elemencie nie może być gwoździ ani ciał obcych.

• Korzystać z pilarki dopiero wtedy, gdy na stole nie ma narzędzi, odpadów drewnianych itp.; na stole może się znajdować tylko obrabiany element. Małe odpady, luźne kawałki drewna lub inne przedmioty, które zetkną się z obracającą się tarczą, mogą zostać odrzucone z dużą prędkością.
  – Ciąć zawsze tylko jeden obrabiany element na raz. Obrabianych elementów ułożonych w stos nie da się odpowiednio zamocować ani przytrzymać i mogą one spowodować zakleszczenie tarczy lub ześlizgnąć się podczas cięcia.
  – Należy zwrócić uwagę na to, aby ukośnica była ustawiona na równej, stabilnej powierzchni roboczej. Równa i stabilna powierzchnia robocza zmniejsza ryzyko nie-stabilności ukośnicy.
  – Należy zaplanować swoją pracę. Przy każdym przestawieniu nachylenia tarczy pilarskiej lub zmianie kąta uciosu zwrócić uwagę, aby ruchomy ogranicznik był prawidłowo wyregulowany i podpierat obrabiany element, nie dotykając jednocześnie tarczy ani ostony. Należy zasymulować cały ruch cięcia tarczy pilarskiej bez włączania urządzenia i bez obrabianego elementu na stole, aby upewnić się, że nie będzie żadnych utrudnień oraz że nie dojdzie do nacięcia ogranicznika.
• W przypadku obrabianych elementów, które są szersze lub dłuższe niż powierzchnia stołu, należy zadbać o odpowiednie podparcie, np. przez przedłużenie stołu lub kozty do cięcia. Obrabiane elementy, które są szersze lub dłuższe niż powierzchnia stołu, mogą spaść, jeśli nie będą odpowiednio podarte. Jeśli odcięty kawałek drewna lub obrabiany element spadnie, może to spowodować podniesienie się dolnej ostony i niekontrolowane odrzucenie jej przez obracającą się tarczę.
  – Nie korzystać z pomocy innych osób za-miast przedłużenia stołu lub dodatkowego podparcia. Niestabilne podparcie obrabianego elementu może doprowadzić do zakleszczenia się tarczy. Również obrabiany element może się przesunąć podczas cięcia i wciągnąć operatora oraz pomagającą osobę na obracającą się tarczę.
• Odcięty fragment nie może zostać wciśnięty na obracającą się tarczę pilarską. Jeśli

Polski

jest mało miejsca, np. w przypadku stosowania prowadnic wzdłużnych, odcięty fragment może się zaklinować o tarczę i zostać odrzucony z dużą siłą.

– Zawsze stosować imadło lub inny odpowiedni przyrząd do prawidłowego mocowania materiałów o przekroju okrągłym, takich jak drążki czy rury. Drążki podczas cięcia mają tendencję do uciekania, w wyniku czego tarcza może się „wgryźć” a obrabiany element wraz z dłonią może zostać wciągnięty na tarczę.
– Przed rozpoczęciem cięcia obrabianego elementu poczekać, aż tarcza osiągnie pełną prędkość obrotową. Zmniejsza to ryzyko odrzucenia elementu obrabianego.
- Jeśli obrabiany element zostanie zakleszczony lub tarcza zostanie zablokowana, wyłączyć ukośnicę. Poczekać, aż wszystkie ruchome części zatrzymają się, odłączyć wtyczkę sieciową i/ lub wyjąć akumulator. Następnie usunąć zakleszczony materiał. Jeśli przy takim zakleszczeniu nadal będzie kontynuowane cięcie, może dojść do utraty kontroli i uszkodzeń ukośnicy.
- Po zakończeniu cięcia zwolnić przetącznik, przytrzymać głowicę tnącą na dole i przed wyjęciem odciętego kawałka poczekać, aż tarcza zatrzyma się. Bardzo niebezpieczne jest sięganie ręką w pobliżu zatrzymującej się tarczy.
- Podczas wykonywania niepełnych cięć i podczas zwalniania przetącznika należy trzymać mocno uchwyt, aż do momentu, gdy głowica pilarki osiągnie dolną pozycję. Ze względu na efekt hamowania pity, głowica może zostać gwałtownie pociągnięta w dół, co może prowadzić do obrażeń.

2.3 Dodatkowe wskazówki dotyczące bezpieczeństwa

– Używać tylko tarcz pilarskich zgodnych z opisem zastosowania. Tarcze pilarskie, które nie pasują do elementów montażowych pilarki, obracają się nierównomiernie i mogą wyłamywać i wyrzucać na zewnątrz drzazgi materiału. Drzazgi mogą trafić do oka użytkownika lub osób stojących obok.
- Używać tylko tarcz pilarskich z kątem natarcia ≤ 0°. Kąt natarcia > 0° ciągnie pilarkę do obrabianego elementu. Istnieje ryzyko zranienia przez odbitą pilarkę i obracający się obrabiany element.
- Przed każdym użyciem sprawdzić działa- nie ostony wahadłowej. Stosować elektro-

narzędzie jedynie wtedy, gdy działa ono prawidłowo.

• Nie wkładać dłoni do wyrzutu wiórów. Obracające się części mogą spowodować obrażenia dłoni.
• W trakcie pracy mogą powstawać szkodli-we dla zdrowia pyty (np. zawierająca otów powłoka malarska, niektóre rodzaje drewna). Stykanie się z tymi pytami lub ich wdy- chanie może stanowić niebezpieczeństwo dla osoby obsługującej urządzenie lub osób znajdujących się w pobliżu. Należy prze- strzegać obowiązujących w Polsce przepisów bezpieczeństwa.

– Dla senrony zdrowia należy nosić maskę przeciwpytową P2. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające.
– Nacięte lub uszkodzone ograniczniki należy wymieniać. Uszkodzone ograniczniki mogą zostać odrzucone podczas pracy z użyciem pilarki. Może to spowodować obrażenia znajdujących się obok osób.
– Należy używać wyłącznie oryginalnych akcesoriów i materiałów eksploatacyjnych firmy Festool. Tylko wyposażenie przetestowane i zatwierdzone przez firmę Festool jest bezpieczne i doskonale dopasowane do urządzenia oraz zastosowania.
– Elektronarzędzie przeznaczone jest do pracy w pomieszczeniach w suchym środowisku.

Nie patrzeć bezpośrednio w świat- to. Promieniowanie świetlne może być szkodliwe dla oczu.

2.4 Pozostałe zagrożenia

Pomimo spełnienia wymogów wszystkich obowiązujących przepisów konstrukcyjnych, w czasie eksploatacji urządzenia mogą występować zagrożenia spowodowane np. przez:

• Dotknięcie części obracających się z boku: Tarcza pilarska, kotnierz mocujący, śruba kotnierza,
• Dotknięcie elementów pod napięciem przy otwartej obudowie i podłączonej wtyczce sieciowej,
• Wyrzucanie części elementów obrabianych,
  – Wyrzucanie części elementów obrabianych w przypadku uszkodzenia narzędzi,
• Emisja hatasu,
• Emisja pytu.

2.5 Obróbka aluminium

Ze względów bezpieczeństwa przy obrób- uminium należy stosować następujące ki zabezpieczające:

– Zainstalować prądowy wyłącznik ochronny (FI, PRCD).
- Podłączyć elektronarzędzie do odpowiedniego odkurzacza.
- Regularnie czyścić elektronarzędzie ze złogów pyłu w obudowie silnika.
- Zastosować tarczę do aluminium.

Należy nosić okulary ochronne!

2.6 Wartości emisji

Wartości obliczone zgodnie zEN 62841 wynoszą zazwyczaj:

Poziom ciśnienia akustyczne- L_PA=91 dB(A) go

Poziom mocy akustycznej L _WA=100 dB(A)

Tolerancja błędu K =3 dB

OSTROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Podane wartości emisji hałasu

• zostały zmierzone przy użyciu standardowej procedury i mogą być wykorzystane do porównywania elektronarzędzi,
• jak również do wstępnej oceny obciążenia hałasem.

OSTROŻNIE

W zależności od sposobu użycia elektronarzędzia, w szczególności rodzaju elementu obrabianego, emisja hałasu może odbiegać od wskazanych wartości podczas rzeczywistego użytkowania elektronarzędzia.

▶ Należy zdefiniować środki bezpieczeństwa w celu ochrony użytkownika, na podstawie oszacowania obciążenia w rzeczywistych warunkach użytkowania. (Należy przy tym wziąć pod uwagę wszystkie części cyklu użytkowania, w tym, w których urządzenie jest wyłączone oraz te, w których jest włączone, ale nie występuje obciążenie hałasem.)

3 Użycie zgodne z przeznaczeniem

Zgodnie z przeznaczeniem narzędzie elektryczne, jako urządzenie nieprzenośne, przewidziane jest do cięcia drewna, tworzywa sztucznego, profili aluminiowych i materiałów porównywalnych. Nie wolno obrabiać innych materiałów, a zwłaszcza stali, betonu, ani materiałów mineralnych.

Stosować tylko tarcze pilarskie Festool przewidziane do użytku z tym elektronarzędziem.

Tarcze pilarskie muszą mieć następujące parametry:

• Średnica pity tarczowej 216 mm
  – Szerokość cięcia 2,3 mm mm (odpowiada szerokości zęba)
• Otwór mocujący 30 mm
• Grubość tarczy 1,6 mm
• Tarcza pilarska zgodnie z EN 847-1
• Tarcza pilarska z kątem natarcia ≤ 0°
• do prędkości obrotowych ponad 5000 min ^-1 .

Tarcze pilarskie Festool spełniają wymogi normy EN 847-1.

Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska.

Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.

Za szkody i wypadki spowodowane użyciem niezgodnym z przeznaczeniem oddziałność ponosi użytkownik.

4 Dane techniczne

Uciosarka przesuwna KS 60 E
Moc 1200 W
Zasilanie prądem 220-240 V~ 50-60 Hz
Prędkość obrotowa (na biegu jatowym)	1300 - 3500 min ^-1
Prędkość obrotowa maks. [13]	5000 min ^-1
Kąt uciosu maks. 60° lewy/prawy
Kąt nachylenia maks. 47/46° lewy/prawy
Wymiary tarczy pilarskiej 216 x 2,3 x 30 mm
Cieżar zgodnie z procedu-ra EPTA 01:2014	17,8 kg

5 Elementy urządzenia

[1-1]	Uchwyt
[1-2]	Przycisk bezpieczeństwa
[1-3]	Włącznik/wyłącznik

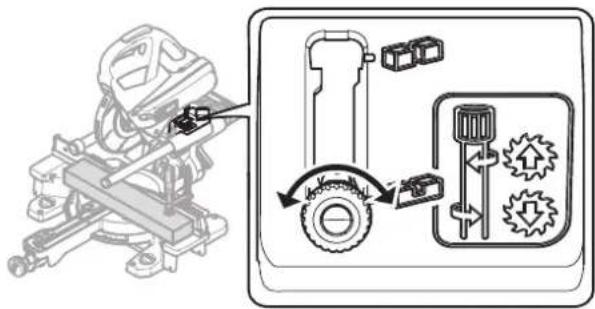

[1-4]	Dźwignia ograniczenia głębokości wpustu
[1-5]	Pokrętło blokady ciągnięcia
[1-6]	Dźwignia blokady transportowejBlokada wrzeciona
[1-8]	Prowadnica (z obu stron)
[1-9]	Pokrętła do mocowania poszerzenia stotu (po obu stronach)
[1-10]	Wskaźnik kąta do cięcia ukośnego
[1-11]	Dźwignia do blokowania kąta uciosu
[1-12]	Talerz obrotowy
[1-13]	Ostona wahadtowa
[2-1]	Zacisk kabla
[2-2]	Króciec ssący
[2-3]	Włącznik lampki (w niektórych modelach wyposażenie dodatkowe)
[2-4]	Ścisk śrubowy FSZ120
[2-5]	Pokrętło do ustawiania prędkości obrotowej

[2-6] Pokrętło do blokowania talerza obro-towego
[2-7] Poszerzenie stołu (po obu stronach)
[2-8] Element do mocowania kątownika nastawnego
[2-9] Uchwyt gwiazdowy do ustalania kąta nachylenia
[2-10] Uchwyt do mocowania klucza imbu-sowego
[2-11] Zwijacz kabla z uchwytem
[3] Usuwanie zabezpieczenia transportowego
[4] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji.

6 Rozruch

6.1 Pierwsze uruchomienie

OSTRZEŻENIE

Niedopuszczalne napięcie lub częstotliwość! Niebezpieczeństwo wypadku

• Przestrzegać informacji podanych na tabliczce znamionowej.
• Przestrzegać specjalnych przepisów, obowiązujących na danym obszarze administracyjnym.

Zwrócić uwagę, aby elektronarzędzie bezpiecznie stato. Ryzyko przewrócenia.

Przestrzegać instrukcji montażu stołu wielo-funkcyjnego MFT lub modułu transportowego UG-KAPEX KS 60.

▶ Usunąć zabezpieczenie transportowe [3].
▷ Z Djangoć folię ochronną z lewej prowadnicy ①.
▷ Wcisnąć agregat pilarski w dół i przeciąć przy tym mocującą go opaskę kablowa 2
▷ Zdjąć klamrę z blokady nachylenia . ③
▶ Ustawić urządzenie w położeniu roboczym.

6.2 Ustawianie i mocowanie [5]

Przed rozpoczęciem prac przy urządzeniu odłączyć wtyczkę sieciową.

Jeśli mają zostać zamontowane nóżki A-SYS-KS60 (wyposażenie opcjonalne), należy je za-montować przed zamocowaniem urządzenia. Dzięki nóżkom powierzchnia robocza na talerzu obrotowym znajduje się na tej samej wysokości, co Systainer 1. Te systainery można wykorzystywać do podpierania długich obrabianych elementów[5].

Istnieją następujące możliwości zamocowania:

Zamocować maszynę tak, aby nie przesuwata się podczas pracy.

Mocowanie śrubami [5A]: Przymocować maszynę do powierzchni roboczej czterema śrubami. Stużą do tego otwory [5A-1] w czterech punktach przylegania stołu pilarskiego.

Mocowanie ściskami śrubowymi [5B]: Przymocować maszynę do powierzchni roboczej [5B-1]ściskami śrubowymi. Punkty przylegania stuża do bezpiecznego mocowania z uwzględnieniem środka ciężkości.

Zestaw mocujący do MFT [5C]: Przymocować maszynę do stołu wielofunkcyjnego MFT/3 lub MFT/Kapex (SZ-KS) przy pomocy zestawu mocującego [5C-2]. Służą do tego znajdujące się po obu stronach otwory sześciokątne [5C-1] w pobliżu poszerzenia stołu.

Moduł transportowy UG-KAPEX KS 60[5D]: Przestrzegać instrukcji montażu dołączonej do modułu transportowego.

6.3 Transport

OSTROŻNIE

Niebezpieczeństwo zgniecenia

Agregat pilarski może się rozłożyć lub wysunąć

- Urządzenie musi być zawsze transportowane w pozycji transportowej.

Niebezpieczeństwo zranienia! Podczas przenoszenia urządzenie może się wysu-rak. Zawsze trzymać urządzenie obiema ni za specjalne uchwyty [6].

Zabezpieczanie urządzenia (pozycja transportowa)

- Nawinąć przewód zasilający na zwijacz kabla [2-11] i zamocować zaciskiem kabla [2-1].

▶ Ustawić agregat pilarski w tylnej pozycji i zablokować pokręttem [1-5].
- Przechylić agregat pilarski w położenie pionowe.
▷ Odkręcić uchwyt gwiazdowy [2-9]
▷ Ustawić agregat pilarski w położeniu pionowym
▷ Dokręcić uchwyt gwiazdowy.
▶ Zablokować agregat pilarski.
▷ Nacisnąć i przytrzymać przycisk bezpieczeństwa [1-2].
▷ Wcisnąć agregat pilarski do oporu w dół.
Przełożyć na drugą stronę dźwignię blokady transportowej [1-6].
▷ Puścić przycisk bezpieczeństwa.
Agregat pilarski pozostaje w dolnym położeniu.
▶ Przechylić talerz obrotowy w prawo.
▷ Odkręcić pokrętło [2-6].
▷ Nacisnąć i przytrzymać dźwignię bloku- jąca [1-11].
▷ Przechylić talerz obrotowy [1-12] w prawo do oporu.
▷ Zwolnić dźwignię blokującą, dokręcić pokrętło.

Urządzenie znajduje się w pozycji transportowej [6].

Do przenoszenia stuża uchwyty na agregacie pilarskim [6-1], w zwijaczu kabla [6-3] oraz elementy rozszerzające stół [6-2] (w stanie zamocowanym!).

6.4 Położenie robocze

Odblokowanie urządzenia (położenie robocze)

▶ Przechylić agregat pilarski do pozycji pionowej (tarcza pilarska pionowo) [10].
- Wcisnąć agregat pilarski do oporu w dół i przytrzymać go.
▶ Przełożyć na drugą stronę dźwignię blokady transportowej [1-6].
▶ Powoli poprowadzić agregat pilarski w góre.
- Rozwinąć przewód zasilający i podłączyć wtyczkę sieciową.

Urządzenie jest gotowe do pracy.

6.5 Włączanie/wyłączanie

• Sprawdzić bezpieczeństwo elektryczne przyłącza elektrycznego.
  ▶ Ustawić urządzenie w położeniu roboczym i odblokować blokadę agregatu pilarskiego.
  ▶ Nacisnąć i przytrzymać przycisk bezpieczeństwa [1-2].
  ▶ Nacisnąć i przytrzymać włącznik [1-3].

Naciśnięcie = wt.

Zwolnienie = wyt.

7 Ustawienia

7.1 Układ elektroniczny

Urządzenie jest wyposażone w układ elektroniczny o następujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany tagodny rozruch zapewnia pozbawiony szarpnięć rozruch urządzenia.

Regulacja prędkości obrotowej

Prędkość obrotową można ustawiać bezstopniowo w całym zakresie regulacji prędkości obrotowej za pomocą pokrętła nastawczego [2-5]. Dzięki temu można optymalnie dopasować prędkość cięcia do danego materiału (patrz tabela).

Zalecane położenie pokrętła nastawczego

Drewno 3 - 6

Tworzywo sztuczne 3 - 5

Materiał wtóknisty 1 - 3

Profile aluminiowe i NE 3 - 6

Ogranicznik prądu

Przy maksymalnym przeciążeniu ogranicznik prądu zapobiega poborowi prądu większego niż dopuszczalny. Może doprowadzić to do zmniejszenia prędkości obrotowej silnika. Po zmniejszeniu obciążenia silnik natychmiast zwiększa swoją prędkość obrotową.

Zabezpieczenie przed nadmiernym wzrostem temperatury

W przypadku wysokiej temperatury silnika następuje zmniejszenie dopływu prądu i prędkości obrotowej. Urządzenie pracuje jeszcze tylko ze zmniejszoną mocą, aby umożliwiać szybkie ochłodzenie poprzez wentylację silnika. Po ostygnięciu urządzenie przyspiesza samoczynnie.

7.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami

▶ Pyt mogą stanowić zagrożenie dla zdrowia. Z tego względu nigdy nie należy pracować bez odsysania.
▶ Przy odsysaniu pytów stanowiących zagrożenie dla zdrowia zawsze należy przestrzegać przepisów państwowych.

Odkurzacz mobilny Festool

Do złączki kątowej na króćcu ssawnym [2-2] można podłączyć odkurzacz mobilny Festool o średnicy węża ssącego 27 mm lub 36 mm (zaleca się 36 mm ze względu na mniejsze niebezpieczeństwo zatkania).

7.3 Ustawianie prowadnic [8]

Specjalne ustawienia dla cięć pod katem mogą wymagać przesunięcia prowadnic.

W przypadku cięć pod kątem istnieje niebezpieczeństwo nacięcia prowadnic.

▶ Odkręcić pokrętła (po obu stronach) [8-1].
Przesunąć prowadnice [8-4] tak, aby za-pewniony był maksymalny odstęp od tarczy pilarskiej 8 mm.
- Poprzez opuszczanie na próbę wyłączonego agregatu pilarskiego sprawdzić, czy tarcza pilarska dotyka prowadnic.
▶ Dokręcić pokrętła.

(i) Powierzchnię przylegania prowadnic można indywidualnie dopasować poprzez przykręcenie odpowiednich drewnianych odbojników [8A]. Należy przy tym zwrócić uwagę, aby nie została ograniczona funkcjonalność uciosarki.

7.4 Dopasowanie poszerzenia stołu

▶ Odkręcić pokrętło [8-3].
Wyciągnąć poszerzenie stołu [8-2] na tyle, aby przylegał do niego caty obrabiany element.
▶ Dokręcić pokrętło.

① Jeśli mimo maksymalnego wyciągnięcia poszerzenia stołu obrabiany element wystaje, należy w inny sposób podeprzeć obrabiany element.

7.5 Wybór tarczy pilarskiej

Tarcze pilarskie Festool są oznaczone kolorowym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska.

żółty Drewno, miękkie two-rzywa sztuczne
czerwony Tworzywa sztuczne/mineralne
zielony Mat. budowlane
niebieski Aluminium, stal/ płyty warstwowe

7.6 Wymiana tarczy pilarskiej [9]

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenia prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

OSTROŻNIE

Gorące i ostre narzędzia

Niebezpieczeństwo zranienia

▶ Nie stosować tępych ani uszkodzonych narzędzi!
- Przy wymianie tarczy pilarskiej nosić rękawice ochronne.

Przygotowanie urządzenia

▶ Odłączyć wtyczkę sieciową, zwinąć przewód zasilający.
▶ Wcisnąć agregat pilarski do oporu w dół.
- Przełożyć na drugą stronę dźwignię blokady transportowej [9-2].
▶ Powoli poprowadzić agregat pilarski w góre.
▶ Wyjąć klucz imbusowy [9-7] z uchwytu w zwijaczu kabla [9-10] (uchwyt na klucz).

Demontaż tarczy pilarskiej

▶ Nacisnąć i przytrzymać blokadę wrzecionowa [9-1].
▶ Obracać tarczę pilarską za pomocą klucza imbusowego [9-7], aż blokada wrzecionowa zablokuje się.
- Odkręcić śrubę kluczem imbusowym [9-6] (gwint lewoskrętny, obracać zgodnie z kierunkiem strzałki!).
▶ Zdjąć śrubę i kołnierz [9-8].
Zwolnić blokadę wrzecionową.
▶ Nacisnąć i przytrzymać przycisk bezpieczeństwa [9-3].
▶ Jedną ręką pociągnąć w góre i przytrzymać ostone wahadtowa [9-4].
▶ Ściągnąć piłę tarczową [9-5].

Montaż tarczy pilarskiej

Tarcza pilarska i kołnierz muszą być oczyszczo- ne z pyłu i zabrudzeń i muszą zapewniać równo- mierne obroty tarczy pilarskiej.

Tarcza pilarska i kotnierz muszą być oczyzone z pyłu i zabrudzeń i muszą zapewniać nomierne obroty tarczy pilarskiej.

▶ Założyć nową tarczę pilarską [9-5].

Napis na tarczy pilarskiej musi być wi- zyny. Kierunek obrotów tarczy pilarskiej ji być zgodny z kierunkiem strzałki! ]

Włożyć kołnierz [9-8] tak, aby kołnierz, gwint mocujący i tarcza pilarska zazębity się ze soba.
▶ Nacisnąć i przytrzymać blokadę wrzecionowa [9-1].
▶ Obracać tarczę pilarską za pomocą klucza imbusowego [9-7], aż blokada wrzecionowa zablokuje się.
▶ Włożyć śrubę [9-6] i dokręcić przeciwnie do kierunku strzałki.

Niebezpieczeństwo zranienia! Po każdorazowej wymianie tarczy pilarskiej należy sprawdzić prawidłowe zamocowanie tarczy pilarskiej. Niedokręcona śruba może spowodować poluzowanie się tarczy pilarskiej.

8 Praca z użyciem elektronarzędzia

OSTRZEŻENIE

Wyrzucane części narzędzia/ części obrabianego elementu

Niebezpieczeństwo zranienia

▶ Należy nosić okulary ochronne!
Podczas eksploatacji inne osoby powinny trzymać się z daleka.
- Zawsze mocno mocować obrabiane elementy.
- Ściski śrubowe muszą całkowicie przylegać.

OSTRZEŻENIE

Ostona wahadtowa nie zamyka się Niebezpieczeństwo zranienia

Przerwać cięcie.
▶ Odłączyć przewód zasilający, usunąć pozostałości elementów obrabianych. W przypadku uszkodzenia ostony wahadtowej należy zlecić jej wymianę.

Bezpieczna praca

Podczas pracy należy przestrzegać wszystkich opisanych na początku wskazówek bezpieczeństwa oraz następujących zasad:

• Prawidłowa pozycja robocza:
• z przodu po stronie obstugowej;
• przodem do pilarki;

Polski

- bokiem do tarczy pilarskiej.

• Podczas pracy zawsze przytrzymywać elektronarzędzie, trzymając rękę na uchwycie. [1-1] Wolną rękę trzymać zawsze poza strefą zagrożenia.
  – Elektronarzędzie należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu.
  – Dopasować prędkość posuwu, aby zapobiec przeciążeniu urządzenia oraz stopieniu się tworzywa sztucznego podczas cięcia tworzyw sztucznych.
• Upewnić się, że pokrętło gwiazdowe [2-9] i pokrętło [2-6] są dokręcone.
• Nie pracować z uszkodzonym układem elektronicznym elektronarzędzia, ponieważ może to powodować nadmierne prędkości obrotowe. Usterkę elektroniki można rozpoznać po braku tagodnego rozruchu lub braku możliwości regulacji prędkości obrotowej i powstawaniu dymu lub zapachu spalenizny.

8.1 Mocowanie elementu obrabianego

Ostrzeżenie! Zwrócić uwagę na właści- wości obrabianego elementu:

Niebezpieczeństwo zranienia

Mocne osadzenie - obrabiane elementy przylegają do prowadnicy. Nie obrabiać elementów, których nie da się bezpiecznie zamocować.

Wielkość - - nie obrabiać zbyt małych elementów. Ze względów bezpieczeństwa odcinany fragment nie może być krótszy niż 30 mm. Małe elementy mogą zostać wciągnięte przez tarczę pilarską do tytu w szczelinę między tarczą a prowadnicą.

Prawidłowe podparcie - zwrócić uwagę na maksymalne wymiary obrabianego elementu. Zawsze stosować i mocować przedłużenia podpórki obrabianego elementu. W przeciwnym razie w obrabianym elemencie mogłyby wystąpić napreżenia i spowodować nagłą deformację. Przestrzegać wskazówek dotyczących wymiarów obrabianego elementu (patrz rozdział) 7.4.

Sposób mocowania [7]

▶ Wcisnąć agregat pilarski do oporu w dół.
- Przełożyć na drugą stronę dźwignię blokady transportowej [7-1].
▶ Powoli poprowadzić agregat pilarski w góre.
- Przyłożyć obrabiany element równo do prowadnicy [7-3].
Zamocować obrabiany element ściskiem śrubowym [7-2].

- Sprawdzić mocne osadzenie obrabianego elementu.

8.2 Zwrócić uwagę na wymiary obrabianego elementu

Maksymalne wymiary obrabianego elementu bez poszerzenia za pomocą wyposażenia dodatkowego

Kąt uciosu / kątnachylenia wgskali

wysokość x szerokość xdługość

0°/0° 60 x 305 x 720 mm

45^ / 0^60 × 215 × 720 ~mm

0°/45° prawy 20 x 305 x 720 mm

0°/45° lewy 40 x 305 x 720 mm

45°/45° prawy 20 x 215 x 720 mm

45°/45° lewy 40 x 215 x 720 mm

Maksymalne wymiary obrabianego elementu przy montażu wraz z UG-KS60 i KA-KS60

Maksymalna wysokość i szerokość obrabianego elementu nie zmienia się w związku z montażem wyposażenia dodatkowego. Powierzchnia przylegania przy zamontowanej podstawie jest taka sama jak powierzchnia przylegania przy wyciągniętym poszerzeniu stołu.

Zastosowane wyposażenie dodatkowe

Długość

UG-AD-KS60 720 mm

KA-KS60 (jedna strona) 1880-2800 mm

KA-KS60 (obie strony) 3360-5200 mm

Długie elementy obrabiane

Obrabiane elementy, które wystają poza powierzchnię cięcia, należy dodatkowo podeprzeć:

• Obrabiane elementy, które wystają poza powierzchnię cięcia, należy dodatkowo podeprzeć:
  ▶ Dopasować poszerzenie stołu, patrz rozdział 7.4.
• Jeśli obrabiany element nadal wystaje, wsunąć z powrotem element rozszerzający stół i zamontować prowadnicę do obcinania długich elementów KA-KS60 albo podwyższyć ukośnicę za pomocą nożek A-SYS-KS60, a następnie podeprzeć obrabiane elementy przy użyciu Systainerów T-LOC SYS-MFT o rozmiarze 1.
• Zabezpieczyć obrabiany element dodatkowymi ściskami śrubowymi.

Cienkie obrabiane elementy

Cienkie elementy mogą trzepotać lub złamać się podczas cięcia.

▶ Cienkie elementy mogą trzepotać lub złamać się podczas cięcia.
Wzmocnić obrabiany element: Zamocować razem z elementem kawałek drewna ze ścinków.

Cieżkie obrabiane elementy

▶ Aby zapewnić stabilność maszyny także podczas cięcia ciężkich elementów, ustawić nożkę [8-5] równo z podłożem.

8.3 Cięcie obrabianego elementu

Sprawdzić, czy ostona wahadtowa swobodnie się porusza

Ostona wahadtowa musi zawsze poruszać wobodnie i mieć możliwość samoczynnego knięcia.

▶ Wyciągnąć wtyczkę sieciową.
- Chwycić ręką ostonę wahadłową i na próbę wsunąć ją w agregat pilarski.
Ostona wahadtowa musi się swobodnie poruszać i dać się prawie całkowicie wsunąć w pokrywę wahadtową.

Czyszczenie obszaru tarczy pilarskiej

▶ Obszar wokół ostony wahadtowej musi być zawsze utrzymywany w czystości
- Wydmuchać pył i wióry sprężonym powietrzem lub oczyścić pędzlem.

Uciosarki

Podstawową funkcją uciosarki jest cięcie za pomocą nieruchomoego agregatu pilarskiego bez nachylenia. Zalecenie: obrabiane elementy o szerokości do 70 mm.

Pokrętło [1-5] blokuje agregat pilarski, tak aby nie poruszał się już do przodu ani wstecz.

Lampka SL-KS60 (w niektórych modelach wyposażenie dodatkowe) poprzez tarczę pilarską rzuca cień na obrabiany element. Funkcję aktywuje się włącznikiem [2-3]. Linia cięcia jest widoczna po opuszczeniu agregatu pilarskiego.

Ciecie przesuwne

Podczas cięcia przesuwnego tarcza pilarska przysuwa się od przodu do obrabianego elementu, dzięki czemu możliwe jest kontrolowane cięcie z użyciem niewielkiej siły. Zalecane dla obrabianych elementów o szerokości powyżej 70 mm.

Prawidłowy przebieg cięcia przesuwnego

Unikać cięcia równobieżnego! Podczas cięcia nie przysuwać opuszczonego agre- pilarskiego w swoim kierunku. Tarcza pi- m mogłaby się zaklinować i spowodować szybsze przysuwanie się agregatu pilar- o do operatora.

▶ Odkręcić pokrętło blokady ciągnięcia [1-5].
▶ Pociągnąć agregat pilarski do oporu.
▶ Przytrzymać wciśnięty przycisk bezpieczeństwa [1-2].
▶ Wcisnąć agregat pilarski w dół, jednocześnie nacisnąć i przytrzymać włącznik [1-3].
- Poprowadzić agregat pilarski w stronę obrabianego elementu dopiero wtedy, gdy zostanie osiągnięta ustawiona prędkość obrotowa.
- Wykonać cięcie, przesunąć agregat pilarski do oporu przez obrabiany element.
▶ Po wykonaniu cięcia odchylić agregat pilarski z powrotem w góre. Ostona wahadtowa zamyka się automatycznie.
▶ Puścić przycisk bezpieczeństwa i włącznik. Dokręcić pokrętło.

8.4 Cięcie według kata uciosu [10]

Standardowy kąt uciosu

Następujące kąty uciosu (po lewej i po prawej) ustawiają się samoczynnie: 0°, 15°, 22,5°, 30°, 45°, 60°

Ustawianie standardowych kątów uciosu

▶ Odkręcić pokrętło . ①
▶ Nacisnąć dźwignię blokującą, ale nie zawieszać jej ②
▶ Obrócić talerz obrotowy w wybraną pozycję ③, krótko przed osiągnięciem żądanego kąta puścić dźwignię blokującą. Talerz obrotowy blokuje się lekko przy przewidzianych kątach uciosu.

Zakręcić pokrętło . 4

Ustawianie indywidualnych kątów uciosu

▶ Odkręcić pokrętło . ①
▶ Nacisnąć dźwignię blokującą i zablokować, przesuwając w lewo.
▶ Obrócić talerz obrotowy bezstopniowo w wybraną pozycję 3
Zakręcić pokrętło . 4

8.5 Wykonać cięcie pod kątem [11]

Specjalne ustawienia dla cięć pod kątem wymagać przesunięcia lub zdjęcia linia-rowadnicowych, patrz rozdział 7.3.

Nachylenie w lewo pod kątem 0° - 45°

▶ Odkręcić uchwyt gwiazdowy . ②
- Przechylić agregat pilarski do wybranego kąta cięcia.
▶ Dokręcić uchwyt gwiazdowy . ⑤

Nachylenie w prawo pod kątem 0° - 45°:

▶ Odkręcić uchwyt gwiazdowy . ②
▶ Nacisnąć przycisk odblokowujący, ③ ewentualnie odciążyć, lekko przechylając w przeciwnym kierunku.
- Przechylić agregat tnący do wybranego kąta cięcia. 4
▶ Dokręcić uchwyt gwiazdowy . ⑤

Nachylenie w prawo/w lewo pod kątem 46 - 47° (podcinanie)

▶ Odkręcić uchwyt gwiazdowy . ②
▶ Nacisnąć przycisk odblokowujący, ③ ewentualnie odciążyć, lekko przechylając w przeciwnym kierunku.
Przechylić agregat pilarski do oporu . 4
▶ Ponownie nacisnąć przycisk odblokowujący ③.
▶ Ponownie przechylić agregat pilarski . 4
▶ Dokręcić uchwyt gwiazdowy . ⑤

8.6 Cięcie wpustów

Regulowane bezstopniowo ograniczenie głębokości wpustu umożliwia indywidualne określa-nie obszarów wpustów na catej głębokości cięcia. Dzięki temu możliwe jest rowkowanie lub wyrównywanie na dowolną wysokość, przy każ-dej wielkości obrabianego elementu.

① Okrągty kształt tarczy pilarskiej powoduje lekkie wygięcie wpustów w górę. Aby uzyskać idealnie poziome wpusty, między obrabianym elementem a prowadnicami należy zamocować listwę drewnianą, tak aby zapewniony był odstęp ok. 4 cm.

▶ Ustawić urządzenie w położeniu roboczym.

Przełożyć na drugą stronę dźwignię ograniczenia głębokości wpustu [1-4] tylko wtedy, gdy agregat pilarski znajduje się w górnym położeniu (=położenie robocze).

• Pociągnąć dźwignię ograniczenia głębokości wpustu [1-4] do przodu, aż się zablokuje. Agregat pilarski można pochylić w dół tylko do ustawionej głębokości cięcia.
  ▶ Obracając dźwignię ograniczenia głębokości wpustu, ustawić wymaganą głębokość (obrót w lewo = większa głębokość wpustu, obrót w prawo = mniejsza głębokość wpustu)

Przez próbne opuszczenie agregatu pilarskiego sprawdzić, czy ograniczenie głębokości wpustu jest ustawione na odpowiednią głębokość.

① Opuścić agregat pilarski dopiero wtedy, gdy dźwignia ograniczenia głębokości wpustu będzie zablokowana w jednej z pozycji krańcowych. Niebezpieczeństwo uszkodzenia elektronarzędzia.

▶ Wykonać cięcia.
▶ Aby wyłączyć ograniczenie głębokości wpustu, zresetować dźwignię [1-4].

9 Konserwacja i czyszczenie

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Należy przestrzegać następujących wskazówek:

• Uszkodzone urządzenia zabezpieczające i części muszą zostać naprawione lub wymienione przez autoryzowany warsztat specjalistyczny, o ile w instrukcji obsługi nie są podane inne zalecenia.
  ▶ Aby usunąć z elektronarzędzia drzazgi i wióry, odessać je z otworów. Wióry i drobne elementy znajdujące się w kanale cięcia można łatwo usunąć przez otwór [12-4].
  Dla zapewnienia cyrkulacji powietrza, otwo-ry wlotowe powietrza chłodzącego w obudowie muszą być zawsze odstonięte i czyste.

Regularne czyszczenie maszyny, zwłaszcza elementów służących do regulacji i prowadnic, jest ważne dla bezpieczeństwa.

Urządzenie wyposażone jest w samowyłączające specjalne szczotki węglowe. Jeśli są one zużyte, następuje automatyczne przerwanie zasilania i urządzenie zatrzymuje się.

9.1 Wymiana tapacza wiórów [12]

i Aby zapewnić prawidłowe odprowadzanie pytu i wiórów, należy zawsze pracować z zamontowanym tapaczem wiórów.

▶ Odkręcić śruby [12-1] z ostony, zdjąć tapacz wiórów i zacisk.
▶ Zatożyć zacisk [12-2] na nowy łapacz wió- rów.
- Przykręcić tapacz wiórów [12-3] razem z za-ciskiem do ostony.

9.2 Wymiana wkładki stołowej [13]

Zawsze wymieniać zużyte wkładki stołowe. Nigdy nie używać urządzenia bez wkładek stołowych.

▶ Odkręcić oznaczenie miejsca przylegania [13-3] kątownika nastawnego.
▶ Poluzować śruby [13-1] we wkładce stołowej.
Wymienić wkładkę stotową [13-2] i oznaczenie przylegania [13-3].
▶ Z powrotem zamontować śruby.

- Sprawdzić, czy oznaczenia pozycji znajdują się w jednej linii, która musi jednocześnie przebiegać pod kątem prostym do prowadnic.

9.3 Czyszczenie / wymiana okienka lampki (w niektórych modelach wyposażenie dodatkowe)

Lampka SL-KS60 oświetla krawędź cięcia obrabianego elementu. W przypadku prac z dużą ilością pytu moc światła może zostać ograniczo-na. Sposób czyszczenia [13]:

▶ Ustawić urządzenie w położeniu roboczym.
▶ Bez użycia narzędzi wyjąć okienko lampki [13-4] i oczyścić je lub wymienić.
▶ Włożyć z powrotem okienko lampki. Okienko lampki styszalnie się blokuje.

10 Wyposażenie

Numery katalogowe akcesoriów i narzędzi można znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com”.

Oprócz opisanych elementów wyposażenia firma Festool oferuje dodatkowo kompleksowe wyposażenie systemowe, ułatwiające różnorodne i efektywne wykorzystanie posiadanej piły, np.:

• Prowadnica do przycinania długich elementów KA-KS60
• Podstawa UG-KAPEX KS 60
  • Wkręcane nóżki A-SYS-KS60
• Połączenie mocujące MFT SZ-KS
• Kątownik nastawny SM-KS60
• Lampka SL-KS60

10.1 Kątownik nastawny SM-KS60 (w niektórych modelach wyposażenie dodatkowe)

Za pomocą kątownika nastawnego można mierzyć dowolne kąty (np. między dwiema ścianami). Kątownik nastawny stanowi przy tym dwusieczną kąta.

Mierzenie kąta wewnętrznego [14A]

▶ Otworzyć blokadę [14-2].
▶ Wysunąć ramię [14-1], aby zmierzyć kąt wewnętrzny.
Zamknąć blokade.

Zakreskowane oznaczenie [14-4] to dwusieczna kąta. Dwusieczną kąta można przenieść za pomocą zewnętrznych krawędzi kątownika na oz-

naczenia pozycji na talerzu obrotowym.

Mierzenie kąta zewnętrznego [14B]

▶ Otworzyć blokadę [14-2].
- Przesunąć do przodu profile aluminiowe [14-3] ramion.
▶ Rozsunąć ramiona [14-1], tak aby profile aluminiowe przylegały do kąta zewnętrznego.
Zamknąć blokade.
- Zsunąć z powrotem profile aluminiowe obu ramion.

Przenieść kąt [15]

▶ Przyłożyć kątownik nastawny idealnie do

jednej z prowadnic .docisnąć kciu-kiem.

▶ Odkręcić pokrętło 2.

Zawiesić dźwignię blokującą 3.

▶ Poruszać obrotnicą 4 do momentu, kiedy krawędź zewnętrzna kątownika będzie się pokrywała z oznaczeniem 5.

W tym celu kątownik należy przesunąć równolegle do prowadnicy pilarki. Jednocześnie należy docisnąć kątownik, trzymając kciuk na uchwycie, do prowadnicy.

▶ Dokręcić pokrętło 6, zdjąć kątownik na-stawny.

Kąt jest przeniesiony i można rozpocząć proces cięcia.

10.2 Brzeszczoty, wyposażenie dodatkowe

Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjalnie dopasowane do danego urządzenia Festool.

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recy-

klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach

Obsah
