BRUKSANVISNING KS 60 E FESTOOL

Varning! Observera arbetsobjektets egenskaper:

▶ Lossa på vredet 2.

▶ Haka i spärrspaken 3.

Savens og savklingens rotationsretning

Savklingemål

a ... diameter

Savklingerne skal overholde følgende data:

• Savklingediameter 216 mm
• Snitbredde 2,3 mm (svarer til tandbredde)
• Boring 30 mm
• Stamklingetykkelse 1,6 mm
• Savklinge iht. EN 847-1
• Savklinge med en spånvinkel ≤ 0°
• egnet til omdrejningstal over 5000 o/min.

Festool savklinger opfylder kravene i EN 847-1.

Sav kun materialer, som savklingen er beregnet til.

▶ Fjern transportsikringen [3].

• Kontroller strømtilslutningens elektriske sikkerhed.
  ▶ Etabler arbejdsstilling, og løsn savaggregatets lås.
  ▶ Tryk på og hold sikkerhedsknappen [1-2] nede.
  ▶ Tryk på og hold tænd/sluk-knappen [1-3] nede.

Aluminium- og ikke-jernholdige profi- 3 - 6 ler

Strømbegrænsning

Sundhedsfare fra støv

▶ Tag skrue og flange [9-8] af.
▶ Slip spindelstoppet.
▶ Tryk på og hold sikkerhedsknappen [9-3] nede.
- Træk pendulbeskyttelseskappen [9-4] op med en hånd, og hold den.
▶ Tag savklingen [9-5] af.

⚠️ Skriften på savklingen skal være synlig. Savklingens rotationsretning skal stemme overens med pilens retning[9-9]!

▶ Tryk savaggregatet nedad til anslaget.
▶ Vip armen til transportfastgørelse [7-1] ned.
▶ Før langsomt savaggregatet opad.

▶ Læg emnet, så det flugter med anslagslinealen [7-3].
▶ Fastgør emnet med skruetvinge [7-2].
▶ Kontroller, at emnet sidder ordentligt fast.

Maksimale emnedimensioner ved montering sammen med UG-KS60 og KA-KS60

- For også at sikre maskinens stabilitet ved savning af tunge emner skal støttefoden [8-5] justeres i niveau med underlaget.

8.3 Savning af emne

▶ Løsn drejeknappen . ①
▶ Tryk på stoparmen, og lad den gå i indgreb ved at trykke mod venstre.
- Drej drejeskiven trinløst i den ønskede position 3
▶ Luk drejeknappen . 4

▶ Løsn stjernegrebet. ②
▶ Vip savaggregatet til den ønskede skære-vinkel 4.
Stram stjernegrebet igen. 5

9 Vedligeholdelse og service

ADVARSEL

▶ Luk drejeknappen 6, og fjern smigvinklen.

Vinklen er overført, saveprocessen kan startes.

10.2 Savklinger, andet tilbehør

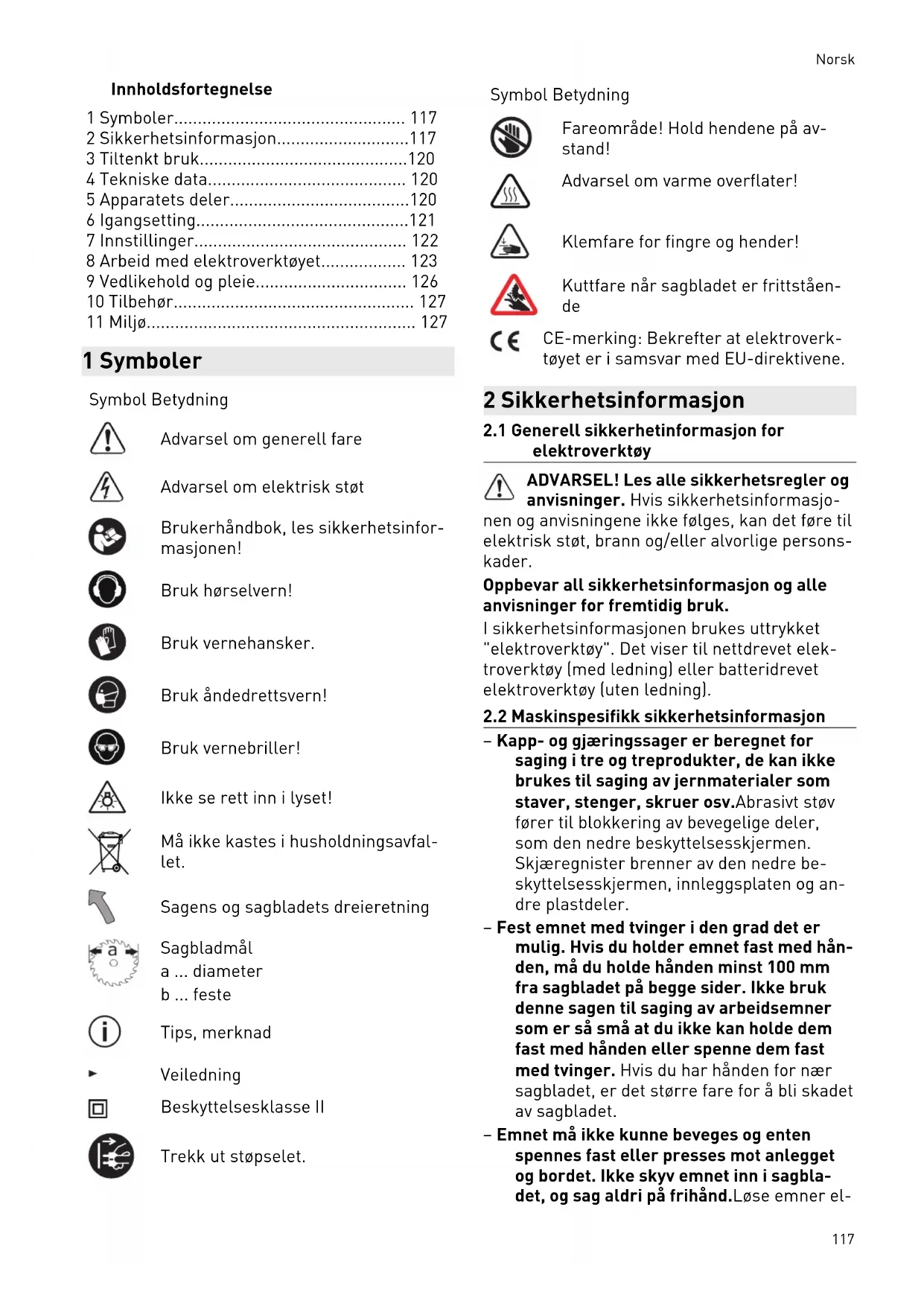

1 Symboler.... 117
2 Sikkerhetsinformasjon....117
3 Tiltenkt bruk....120
4 Tekniske data.... 120
5 Apparatets deler....120
6 Igangsetting....121
7 Innstillinger.... 122
8 Arbeid med elektroverktøyet.... 123
9 Vedlikehold og pleie.... 126
10 Tilbehør 127
11 Miljø.... 127

1 Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk vernehansker.

Bruk åndedrettsvern!

Bruk vernebriller!

Ikke se rett inn i lyset!

Sagens og sagbladets dreieretning

Sagbladmål

a ... diameter

b ... feste

Tips, merknad

Veiledning

Beskyttelsesklasse II

Trekk ut støpselet.

Symbol Betydning

Klemfare for fingre og hender!

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo-

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

- Kapp- og gjæringssager er beregnet for saging i tre og treprodukter, de kan ikke brukes til saging av jernmaterialer som staver, stenger, skruer osv. Abrasivt støv fører til blokkering av bevegelige deler, som den nedre beskyttelsesskjermen. Skjæregnister brenner av den nedre beskyttelsesskjermen, innleggsplaten og andre plastdeler.

- Fest emnet med tvinger i den grad det er mulig. Hvis du holder emnet fast med hånden, må du holde hånden minst 100 mm fra sagbladet på begge sider. Ikke bruk denne sagen til saging av arbeidsemner som er så små at du ikke kan holde dem fast med hånden eller spenne dem fast med tvinger. Hvis du har hånden for nær sagbladet, er det større fare for å bli skadet av sagbladet.

- Emnet må ikke kunne beveges og enten spennes fast eller presses mot anlegget og bordet. Ikke skyv emnet inn i sagbladet, og sag aldri på frihånd. Løse emner el-

Norsk

ler emner som beveger seg kan slynges ut i høy hastighet og forårsake personskader.

• Skyv sagen gjennom emnet. Unngå å trekke sagen gjennom emnet. Når du skal begynne å sage, løfter du saghodet og trekker det over emnet uten å skjære. Slå så på motoren, sving ned saghodet og trykk sagen gjennom emnet. Hvis du trekker sagen mot deg, er det fare for at sagbladet glir ut av emnet, og at sagbladenheten slynges mot brukeren med voldsom kraft.
• Kryss aldri hendene over den planlagte sagelinjen, verken foran eller bak sagbladet. Det er svært farlig å støtte emnet med hendene i kryss, dvs. å holde i emnet til høyre ved siden av sagbladet med den venstre hånden eller omvendt.
• Ikke stikk hendene bak anlegget når sagbladet roterer. La det alltid være en sikkerhetsavstand på minst 100 mm mellom hånden og det roterende sagbladet (gjelder på begge sider av sagbladet, f.eks. ved fjerning av treavfall). Det er ikke sikkert du ser hvor langt unna det roterende sagbladet er, og du kan bli alvorlig skadet.
• Kontroller emnet før du sager. Hvis emnet er bøyd eller forvridd, spenner du det fast med den utvendig krummede siden mot anlegget. Kontroller alltid at det ikke er noen åpning langs sagelinjen mellom emne, anlegg og bord. Bøyde eller forvridde emner kan vri seg eller gli og føre til at det roterende sagbladet setter seg fast under sagingen. Det må ikke være spiker eller fremmedlegemer i emnet.
• Vent med å bruke sagen til sagbordet er ryddet for verktøy, treavfall osv. Bare arbeidsemnet skal befinne seg på sagbordet. Småavfall, løse trebiter eller andre gjenstander som kommer i berøring med det roterende sagbladet, kan slynges ut med høy hastighet.
• Sag bare ett emne om gangen. Emner som stables oppå hverandre, kan ikke spennes eller holdes godt nok fast, og dette kan føre til at sagbladet setter seg fast eller glir ut under sagingen.
• Sørg for at kapp- og gjæringssagen står på en jevn og fast arbeidsflate. En jevn og fast arbeidsflate reduserer faren for at kapp- og gjæringssagen blir ustabil.
• Planlegg arbeidet. For hver justering av gjæringsvinkelen må du passe på at det justerbare anlegget er riktig innstilt og at

det støtter emnet uten at det kommer i berøring med sagbladet eller beskyttelsesskjermen. Med avslått maskin og uten emne på sagbordet simulerer du en fullstendig sagebevegelse for å kontrollere at sagingen i anlegget kan gjennomføres uten farer eller hindringer.

• Hvis emnet er bredere eller lengre enn sagbordets overside, må det brukes en passende støtte, for eksempel bordforlengelser eller sagbukker. Emner som er lengre eller bredere enn bordet på kapp- og gjæringssagen, kan velte hvis de ikke er støttet godt nok opp. Hvis et avsaget tre-stykke eller emnet velter, kan det løfte opp den nedre beskyttelsesskjermen eller bli slynget ut ukontrollert av det roterende sagbladet.
• Ikke bruk andre personer som erstatning for bordforlengelser eller ekstra oppstøtting. En ustabil oppstøtting av emnet kan føre til at sagbladet setter seg fast. Emnet kan dessuten forskyves under sagingen slik at personen som hjelper deg, trekkes inn i det roterende sagbladet.
• Det avsagde stykket må ikke bli trykt mot det roterende sagbladet. Hvis det er dårlig plass, f.eks. ved bruk av lengdeanlegg, kan det avsagde trestykket kile seg fast i sagbladet og bli slynget ut med voldsom kraft.
• Bruk alltid en tvinge eller en annen egnet innretning til å støtte runde materialer som stenger eller rør på en forsvarlig måte. Stenger har en tendens til å rulle vekk under sagingen, og da kan sagbladet "bite seg fast" slik at emnet og hånden din trekkes inn i sagbladet.
• Vent til sagbladet har nädd fullt turtall før du begynner å sage i emnet. Dette reduserer faren for at emnet slynges ut.
• Hvis emnet klemmes fast eller sagbladet blir blokkert, slår du av kapp- og gjæringssagen. Vent til alle deler i bevegelse har stanset helt, og trekk ut støpslet eller ta ut batteriet. Fjern deretter materialet som sitter fast. Hvis du fortsetter å sage ved en slik blokkering, kan du miste kontrollen, eller det kan oppstå skader på kapp- og gjæringssagen.
• Slipp bryteren når du har sagd ferdig, hold saghodet nede og vent til sagbladet har stanset helt før du fjerner det avsagde trestykket. Det er svært farlig å ha hende-

ne i nærheten av sagbladet før det har stanset helt.

- Hold godt fast i håndtaket hvis du utfører en ufullstendig skjæring eller hvis du slipper opp bryteren før saghodet har kommet ned i nedre posisjon. Ved hjelp av sagens bremsevirkning kan saghodet bli dratt ned med et rykk, noe som medfører fare for å skade seg.

• Bruk kun sagblader som samsvarer for spesifikasjonene for tiltenkt bruk. Sagblader som ikke passer til monteringsdelene på sagen, roterer ujevnt og kan brekke av og slynge ut fliser fra emnet. Disse flisene kan treffe øynene til brukeren eller personer i nærheten.
• Bruk kun sagblader med en sponvinkel på ≤slant 0^ . En sponvinkel på >0^ vil dra sagen inn i arbeidsemnet. Det er fare for personskader fordi sagen kan slå tilbake og arbeidsemnet rotere.
• Kontroller alltid at pendelvernedekselet er i orden før du begynner å sage. Bruk bare elektroverktøyet når det fungerer som det skal.
• Ikke stikk hendene inn i sponutkastet. Ro- terende deler kan skade hendene.
• Når du arbeider, kan det avgis skadelig/giftig støv (f.eks. fra blyholdig maling, enkelte treslag og metall). Berøring eller innånding av dette støvet kan utgjøre en fare for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhets-forskriftene som gjelder for ditt land.
• Bru 2-åndedrettsvern som beskyt-telse. I lukkede rom må du sørge for til-strekkelig lufting og koble til en støvsuger.
• Skift ut skadde anlegg og anlegg som det er saget i. Skadde anlegg kan slynges ut under arbeidet med sagen. Personer som står i nærheten, kan bli skadet.
• Bruk bare originalt Festool-tilbehør og forbruksmateriell. Kun tilbehør som er testet og godkjent av Festool, er sikkert å bruke og perfekt tilpasset apparatet og bruksområdet.
• Elektroverktøyet må kun brukes innendørs og i tørre omgivelser.

Ikke se rett inn i lyset! Den optiske strålingen kan være skadelig for øynene.

2.4 Restrisiko

Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner när maskinen er i bruk, for eksempel på grunn av:

• berøring av roterende deler fra siden: sagblad, spennflens, flensskrue,
• berøring av spenningsførende deler när huset er åpent og støpselet ikke er trukket ut av kontakten
• emnedeler som slynges vekk
• verktøydeler som slynges vekk fordi verk- tøyet er defekt
• støyutslipp
• støvutslipp

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av rhetsmessige årsaker ta hensyn til følgen-

• Koble til en jordfeilbryter (FI, PRCD) oppstrøms.
• Koble elektroverktøyet til en egnet sugeinnretning.
• Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom.
• Bruk et aluminiumsagblad.

Bruk vernebriller!

2.6 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivå L

$$ _ {P A} = 9 1 \mathrm{dB(A)} $$

Lydeffektnivå L

$$ _ {W A} = 1 0 0 \mathrm{dB(A)} $$

Usikkerhet K = 3 dB

FORSIKTIG

Støy under arbeidet

Hørselsskadelig

▶ Bruk hørselvern.

De angitte støyemisjonsverdiene

• er målt iht. standardiserte testprosedyrer og kan brukes til sammenligning av forskjellige elektroverktøy.
• kan også brukes til en foreløpig vurdering av belastningen.

FORSIKTIG

Støyemisjonen kan – avhengig av måten elektroverktøyet brukes på, spesielt hvilken type emne som bearbeides – avvike fra de opplyste verdiene under den faktiske bruken av elektroverktøyet.

For å beskytte brukeren må det fastsettes sikkerhetstiltak på grunnlag av en vurdering av belastningen under de faktiske bruksbetingelsene. (Det må tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktøyet var slått av og tider hvor det var slått på, men gikk uten belastning).

3 Tiltenkt bruk

Elektroverktøyet er beregnet til bruk som sta- sjonært apparat til saging av treverk, plast, alu- miniumsprofiler og lignende materialer. Andre materialer, spesielt stål, betong og mineralske materialer, skal ikke bearbeides.

Bruk bare Festool-sagblader som er beregnet til bruk sammen med dette elektroverktøyet.

Sagbladene må ha følgende tekniske spesifikasjoner:

• Sagbladdiameter 216 mm
• Skjærebredde 2,3 mm (tilsvarer tannbredde)
• Festehull 30 mm
• Stambladtykkelse 1,6 mm
• Sagblad i henhold til EN 847-1
• Sagblad med sponvinkel ≤ 0°
• Egnet for turtall over 5000 o/min.

Festool sagblader oppfyller kravene i EN 847-1. Sag bare i materialer som det aktuelle sagbladet er beregnet for.

Dette elektroverktøyet skal bare brukes av fagfolk og opplærte personer.

Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke-forskriftsmessig bruk.

4 Tekniske data

Trekk- og kappsag KS 60 E

Effekt 1200 W

Strømtilførsel 220-240 V\~ 50-60 Hz

Turtall (tomgang) 1300–3500 o/min

Trekk- og kappsag KS 60 E

Maks. turtall ^[10] 5000 o/min

Maks. gjæringsvinkel 60° til venstre/høyre

Maks. hellingsvinkel 47/46° til venstre/ høyre

Sagbladmål 216 x 2,3 x 30 mm

Vekt iht. EPTA-Procedure 01:2014 17,8 kg

5 Apparatets deler

[1-1] Håndtak
[1-2] Sikkerhetsbryter
[1-3] På/av-knapp

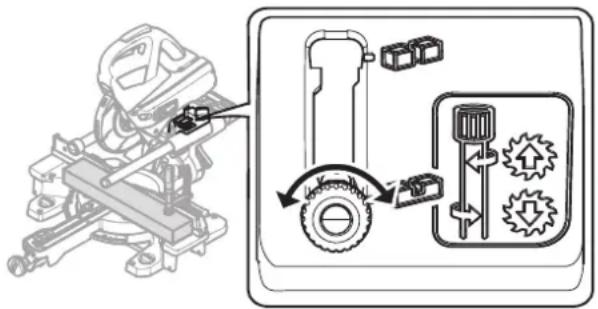

[1-4] Spak for notdybdebegrensning
[1-5] Dreieknapp for trekksperre
[1-6] Spak for transportsperre Spindelstopp
[1-8] Anleggslinjal (på begge sider)
[1-9] Dreieknapper til festing av bordutvidelsen (på begge sider)
[1-10] Vinkelskala for gjæringssnitt
[1-11] Spak for låsing av gjæringsvinkelen
[1-12] Dreiebord
[1-13] Pendelverneskjerm
[2-1] Kabelklemme
[2-2] Avsughette
[2-3] Av/på-bryter for sidelys (delvis tilbehør)
[2-4] Skrutvinge FSZ120
[2-5] Dreiebryter for turtallsinnstilling
[2-6] Dreieknapp for festing av dreiebordet
[2-7] Bordutvidelse (på begge sider)
[2-8] Holder for vinkelmal
[2-9] Stjernehåndtak for låsing av hellingsvinkelen
[2-10] Holder for unbrakonøkkel
[2-11] Kabelopprulling med innebygd bærehåndtak

[3] Fjerning av transportsikringen

[4] Isolerte gripeflater (område i grått)

Bildene det henvises til, finnes foran og bak i bruksanvisningen.

6 Igangsetting

6.1 Ta i bruk

ADVARSEL

Ikke tillatt spenning eller frekvens!

Fare for ulykker

▶ Ta hensyn til angivelsene på typeskiltet.
▶ Ta hensyn til landsspesifikke særegenhe- ter.

Sørg for at elektroverktøyet står støtt.

Veltefare. Se ev. monteringsveiledningen

for multifunksjonsbordet MFT eller stativet UG-KAPEX KS 60.

▶ Fjern transportsikringen [3].

Fjern beskyttelsesemballasjen fra venstre trekkskinne 1
▷ Trykk ned sagaggregatet og klipp samtidig over kabelstripset som holder det på plass 2
▷ Trekk av klemmen rundt hellingslåsen ③.

- Monter maskinen og sett den i arbeidsstilling.

6.2 Montering og festing [5]

Trekk støpslet ut av stikkontakten før alt arbeid på maskinen.

Hvis ønskelig kan støtteføttene A-SYS-KS60 (ekstra tilbehør) monteres før festingen. Med disse støtteføttene får arbeidsflaten på dreie-bordet den samme høyden som en systainer 1. Slike systainere kan brukes til å støtte opp lange emner [5].

Følgende festemuligheter finnes:

Fest maskinen på en slik måte at den ik- n skli under arbeidet.

Skruer [5a]: Fest maskinen på arbeidsflaten med de fire skruene. Til dette brukes hullene [5A-1] i de fire festepunktene i sagbordet.

Skrutvinger [5b]: Fest maskinen til arbeidsflaten med skrutvinger [5B-1]. Festepunktene brukes til sikker festing ut fra tyngdepunktet. Spennsett for MFT [5C]: Fest maskinen på Festool multifunksjonsbord MFT/3 eller MFT/Kapex (SZ-KS) med spennsettet [5C-2]. Til dette brukes sekskanthullene [5C-1] på begge sider i nærheten av bordutvidelsen.

Stativet UG-KAPEX KS 60[5D]: Følg den monteringsveiledningen som følger med stativet.

6.3 Transport

FORSIKTIG

Klemfare

Sagaggregatet kan vippe ned / kjøre ut

▶ Transport av maskinen skal alltid skje i transportstilling.

Fare for ulykker! Maskinen kan gli ut av hånden när du bærer den. Hold alltid

maskinen i bærehåndtakene [6] med begge hender.

▶ Rull strømledningen opp på kabelopprullingen [2-11], og fest den med kabelklemmen [2-1].
- Skyv sagaggregatet i bakre stilling, og lås det med dreieknappen [1-5].
▶ Vipp sagaggregatet i loddrett stilling.
▷ Løsne stjernehåndtaket [2-9].
▷ Sett sagaggregatet i loddrett stilling.
▷ Skru til stjernehåndtaket.

▶ Lås sagaggregatet.

▷ Trykk ned og hold inne sikkerhetsbryteren [1-2].
▷ Beveg sagaggregatet ned til det stopper.
▷ Drei spaken til transportsperren [1-6].
▶ Slipp sikkerhetsbryteren.
Sagaggregatet blir stående i nedre stilling.

▶ Sving dreiebordet i høyre posisjon.

▷ Løsne dreieknappen [2-6].
▷ Trykk ned og hold inne låsespaken [1-11].
▷ Sving dreiebordet [1-12] helt til høyre.
▷ Slipp låsespaken, skru til dreieknappen.

Maskinen er i transportstilling [6].

i Maskinen skal bæres etter håndtakene på sagaggregatet [6-1], i kabelopprullingen [6-3] og på bordutvidelsene [6-2] (når de er montert!).

6.4 Arbeidsstilling

Låse opp maskinen (arbeidsstilling)

▶ Sving sagaggregatet i loddrett stilling (sagbladet står loddrett) [10].
- Trykk sagaggregatet ned til anslag og hold det der.
▶ Drei spaken til transportsperren [1-6].
▶ Før sagaggregatet langsomt oppover.
▶ Rull ut strømledningen, og sett støpslet i stikkontakten.

Maskinen er klar til bruk.

6.5 Slå på og av

• Kontroller den elektriske sikkerheten til strømtilkoblingen.
• Sett sagaggregatet i arbeidsstilling, eller løsne låsen på sagaggregatet.
• Trykk ned og hold inne sikkerhetsbryteren [1-2].
  ▶ Trykk ned og hold inne av/på-bryteren [1-3].

$$ \text { trykk inn } = \mathrm{P} \mathring {\mathrm{A}} $$

$$ \text { slipp opp } = \text { AV } $$

7 Innstillinger

7.1 Elektronikk

Maskinen er utstyrt med elektronikk med følgende egenskaper:

Myk oppstart

Elektronisk styrt myk start sørger for at maskinen starter uten å rykke til.

Turtallsregulering

Turtallet kan stilles inn trinnløst med dreiebryteren [2-5] i turtallsområdet. Dermed kan du tilpasse kuttehastigheten optimalt til ethvert materiale (se tabell).

Anbefalt stilling for dreiebryteren

Treverk 3–6

Plast 3–5

Fibermateriale 1–3

Aluminiums- og NE-profiler 3–6

Strømbegrensning

Strømbegrensningen hindrer for høye strømmer ved ekstrem overbelastning. Dette kan føre

til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang.

Temperatursikring

Ved for høy motortemperatur reduseres strømtilførselen og turtallet. Da går maskinen med redusert effekt, slik at det kan oppnås rask avkjøling ved hjelp av motorluftingen. Når den er avkjølt, går maskinen raskere igjen av seg selv.

Helsefare på grunn av støv

• Støv kan være helseskadelig. Arbeid derfor aldri uten avsug.
  ▶ Ta hensyn til de nasjonale forskriftene ved avsuging av helseskadelig støv.

Festool-støvsuger

På vinkelstykket på avsugsstussen [2-2] kan det kobles til en Festool-støvsuger med en diameter på avsugsslangen på 27 mm eller 36 mm (36 mm anbefales på grunn av redusert fare for tilstopping).

7.3 Stille inn anleggslinjaler [8]

Spesielle innstillinger for skråsnitt kan gjøre det nødvendig å flytte anleggslinjalene. Ved skråsnitt er det lett for å sage i an- leggslinjalene.

• Skru løs dreieknappene (på begge sider) [8-1].
  Flytt anleggslinjalene [8-4] slik at det blir en maksimal avstand på 8 mm til sagbladet.
  ▶ Gjennom prøvesenking av sagaggregatet i avslått tilstand kan du kontrollere om sagbladet berører anleggslinjalene.
  ▶ Skru til dreieknappene.

i Underlagsflaten på anleggslinjalene kan tilpasses individuelt ved å skru på egnede plankebiter [8A]. Da må du passe på at dette ikke begrenser sagens funksjoner.

7.4 Tilpasse bordutvidelse

▶ Skru løs dreieknappen [8-3].
- Trekk bordutvidelsen [8-2] så langt ut at hele emnet ligger på den.
▶ Skru til dreieknappen.

Hvis emnet stikker utenfor også när bordutvidelsen er trukket helt ut, må det støttes opp på andre måter.

7.5 Velge sagblad

Festool-sagblader er merket med en fargelagt ring. Fargen på ringen angir hvilket materiale sagbladet egner seg for.

Farge Materiale Symbol

Gult Treverk, myk plast
Rødt Plast/mineralmaterialer
Grønt Byggematerialer
Blått Aluminium, stål/sand-wichplater

7.6 Bytte sagblad [9]

ADVARSEL

Fare for personskader, elektrisk støt

- Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

FORSIKTIG

• Ikke bruk sløve eller defekte innsatsverktøy!
  ▶ Bruk vernehansker ved bytte av sagbladet.

Forberedelser

• Trekk ut støpslet, og rull opp strømledningen.
  ▶ Beveg sagaggregatet ned til det stopper.
  ▶ Drei spaken til transportsperren [9-2].
  ▶ Før sagaggregatet langsomt oppover.
  ▶ Ta unbrakonøkkelen [9-7] ut av holderen i kabelopprullingen [9-10] (nøkkelholder).

Demontere sagbladet

• Trykk ned og hold inne spindelstopperen [9-1].
  ▶ Bruk unbrakonøkkelen [9-7] og drei sagbladet til spindelstopperen går i lås.
  ▶ Løsne skruen [9-6] med unbrakonøkkelen (venstregjenget, skru i pilretningen!).
  ▶ Ta av skruen og flensen [9-8].
  ▶ Slipp spindelstopperen.
  ▶ Trykk ned og hold inne sikkerhetsbryteren [9-3].
• Trekk opp pendelvernedekselet [9-4] med den ene hånden og hold det fast.
  ▶ Ta av sagbladet [9-5].

Montere sagbladet

Sagbladet og flensen må være renset for støv og forurensninger for å sikre at sagbladet løper riktig.

Sagbladet og flensen må være renset for støv og forurensninger for å sikre at sagbladet løper riktig.

▶ Sett på det nye sagbladet [9-5].

Teksten på sagbladet må være synlig. Sagbladets rotasjonsretning må stemme overens med pilretningen [9-9]!

▶ Sett på flensen [9-8] slik at passformene til flens, festegjenger og sagblad går i inngrep.
▶ Trykk ned og hold inne spindelstopperen [9-1].
▶ Bruk unbrakonøkkelen [9-7] og drei sagbladet til spindelstopperen går i lås.
▶ Sett på skruen [9-6] og stram den mot pilens retning.

Fare for ulykker! Kontroller at det nye sagbladet sitter ordentlig fast hver gang du har byttet sagblad. En løs skrue kan føre til at sagbladet løsner.

8 Arbeid med elektroverktøyet

ADVARSEL

Verktøydeler/emnedeler som slynges ut Fare for personskade

▶ Bruk vernebriller!
- Hold andre personer på avstand når du bruker maskinen.
▶ Spenn alltid fast emnene.
- Skrutvingene må ligge helt inntil underlaget.

ADVARSEL

Pendelvernedekselet lukkes ikke Fare for personskade

• Avbryt sagingen.
  ▶ Trekk ut strømledningen, fjern sageavfall. Ved skade må pendelvernedekselet skiftes ut.

Sikkert arbeid

Under arbeidet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor overholdes.

• Riktig arbeidsstilling:
• foran på brukersiden
• rett mot sagen

Norsk

- ved siden av sagbladplanet

• Hold alltid fast i elektroverktøyet med brukerhänden på håndtaket [1-1]. Hold alltid den ledige hånden utenfor fareområdet.
• Elektroverktøyet må være slått på når du fører det mot emnet.
• Tilpass matehastigheten for å unngå overbelastning av maskinen og hindre at plasten smelter under saging av plast.
• Kontroller at stjernehåndtaket [2-9] og dreieknappen [2-6] er skrudd til.
• Ikke bruk elektroverktøyet hvis elektronikken er defekt, for dette kan føre til altfor høye turtall. Du merker at det er feil på elektronikken ved at mykstart mangler, at det ikke er mulig å regulere turtallet og at det er røykutvikling eller lukter brent av maskinen

8.1 Spenne fast emnet

Advarsel! Ta hensyn til materialets egenskaper:

Fare for personskade

Godt feste - Legg an emnene mot anleggslinjalen. Ikke sag emner som ikke kan spennes fast.

Størrelse - Ikke sag for små emner. Avkappede rester bør av sikkerhetsmessige årsaker ikke være kortere enn 30 mm. Små emner kan bli trukket bakover i åpningen mellom sagbladet og anleggslinjalen av sagbladet.

Riktig oppstøtting - Overhold maksimale emnemål. Bruk alltid forlengelser på emneunderlaget, og fest dem godt. Ellers kan det oppstå indre spenninger i emnet, og dette kan føre til plutselig deformering. Følg eventuelt anvisninger for emnemål (se kapittel) 7.4.

Ved fastspenning går du frem som følger [7]

▶ Trykk sagaggregatet ned til stopp.
▶ Drei spaken til transportsperren [7-1].
▶ Før sagaggregatet langsomt oppover.
▶ Legg emnet i flukt med anleggslinjalen [7-3].
▶ Fest emnet med skrutvingen [7-2].
▶ Kontroller at emnet sitter godt fast.

8.2 Overhold emnemålene

Maksimale emnemål uten utvidelse ved hjelp av tilbehørsdeler

Gjærings-/hellings-vinkel etter vinkel-skala	Høyde x bredde x leng-de
0°/0° 60 x 305 x 720 mm
45°/0° 60 x 215 x 720 mm
0°/45° til høyre 20 x 305 x 720 mm
0°/45° til venstre 40 x 305 x 720 mm
45°/45° til høyre 20 x 215 x 720 mm
45°/45° til venstre 40 x 215 x 720 mm

Maksimale arbeidsemnemål ved montering sammen med UG-KS60 og KA-KS60

Den maksimale høyden og bredden for emnet endres ikke ved montering av tilbehørsdeler. Underlagsflaten ved montering av stativ er den samme som underlagsflaten ved uttrukket bordutvidelse.

Montert tilbehørsdel Lengde

UG-AD-KS60 720 mm

KA-KS60 (én side) 1880-2800 mm

KA-KS60 (begge sider) 3360-5200 mm

Lange emner

Emner som stikker utenfor sageflaten, må støttes ekstra opp.

• Emner som stikker utenfor sageflaten, må støttes ekstra opp.
  ▶ Tilpasse bordutvidelse, se kapittel 7.4.
  Dersom arbeidsemnet fortsatt stikker ut, må du kjøre bordutvidelsen inn igjen og montere kappanlegget KA-KS60, eller du kan stille kappsagen høyere ved hjelp av skruføttene A-SYS-KS60 og deretter støtte opp arbeidsemnet med systainerne T-LOC SYS-MFT i systainer-størrelse 1.
  ▶ Sikre emnet med ekstra skrutvinger.

Tynne emner

Tynne emner kan vippe eller brekke under sag-ingen.

▶ Tynne emner kan vippe eller brekke under sagingen.
- Forsterk emnet: Spenn det fast sammen med avkapp.

Tunge emner

For å sikre maskinens stabilitet ved saging av tunge emner kan støttefoten [8-5] monteres i flukt med underlaget.

8.3 Sage emnet

Kontroller bevegeligheten til pendelvernedekselet

Pendelvernedekselet må alltid kunne be- s fritt og lukkes av seg selv.

▶ Trekk ut støpselet.
- Hold i pendelvernedekselet med den ene hånden og prøv å skyve det inn i sagaggregatet.

Pendelvernedekselet må kunne bevege seg fritt og skal kunne senkes nesten helt ned i pendelskjermen.

Rengjøring av sagbladområdet

• Området rundt pendelvernedekselet må all- tid holdes rent
  Fjern støv og spon ved å blåse med trykkluft eller rengjøre med en pensel.

Kappsaging

Grunnfunksjonen til kappsagen er saging med fast sagaggregat uten helling. Anbefalt emnebredde er Inntil 70 mm.

Dreieknappen [1-5] låser sagaggregatet slik at det ikke lenger kan bevege seg frem og tilbake.

Sidelyset SL-KS60 (delvis tilbehør) kaster en slagskygge over emnet. Aktiver funksjonen med av/på-bryteren [2-3]. Sagelinjen blir synlig når sagaggregatet er senket ned.

Trekksaging

Ved trekksaging blir sagbladet føres sagbladet mot emnet forfra. Dette gir mulighet til kontrollert saging med mindre kraft. Anbefales for emner med en bredde på over 70 mm.

Riktig sagemåte ved trekksaging

Unngå parallellsaging!Ikke trekk det senkede sagaggregat mot kroppen under sagingen. Sagbladet kan hekte seg fast, og sa- gaggregatet kan slynges mot brukeren.

▶ Løsne dreieknappen for trekkspørren [1-5].
▶ Trekk sagaggregatet fremover til stopp.
▶ Hold sikkerhetsbryteren [1-2] inne.
- Trykk ned sagaggregatet, og trykk samtidig på av/på-bryteren[1-3] og hold den inne.
▶ Vent med å føre sagaggregatet mot emnet til det innstilte turtallet er nådd.

▶ Gjennomfør sagingen, og skyv sagaggregatet gjennom emnet til stopp.
- Etter gjennomført saging fører du sagaggregatet bakover og oppover.
Pendelvernedekselet lukkes automatisk.
▶ Slipp sikkerhetsbryteren og av/på-bryteren. Skru til dreieknappen.

8.4 Sage gjæringsvinkler [10]

Standard gjæringsvinkler

Følgende gjæringsvinkler (venstre og høyre) stiller seg inn automatisk: 0°, 15°, 22,5°, 30°, 45°, 60°

Stille inn standard gjæringsvinkler

▶ Løsne dreieknappen . ①
- Trykk på läsespaken, men ikke sett den fast ②.
Drei dreiebordet i ønsket posisjon 3g slipp låsespaken rett før ønsket vinkel er nädd. Dreiebordet smekker lett på plass i standard-gjæringsvinklene.

▶ Steng igjen dreieknappen . 4

Stille inn spesielle gjæringsvinkler

▶ Løsne dreieknappen . 1
- Trykk på låsespaken og lås den ved å trykke på venstre side.
- Sving dreiebordet trinnløst i ønsket posisjon ③.
▶ Steng igjen dreieknappen . 4

8.5 Skråsaging [11]

Spesielle innstillinger for skråsaging kan det nødvendig å flytte eller ta av anleggsene, 1e kapittel 7.3.

Skråsaging til venstre, mellom 0° og 45°

▶ Løsne stjernehåndtaket . ②
- Skrå sagaggregatet i ønsket skjærevinkel 4.
▶ Skru til stjernehåndtaket . 5

Skråsaging til høyre, mellom 0° og 45°:

▶ Løsne stjernehåndtaket . ②
- Trykk på låseknappen, 3last den eventuelt ved å skrå lett i motsatt retning.
- Skrå sagaggregatet i ønsket skjærevinkel 4.
▶ Skru til stjernehåndtaket . 5

Skråsaging til høyre/venstre, 46 - 47° (underskjæring)

▶ Løsne stjernehåndtaket . ②

Norsk

• Trykk på låseknappen, sålast den eventuelt ved å skrå lett i motsatt retning.
  ▶ Skråstill sagaggregatet til stopp. 4
  ▶ Trykk en gang til på läseknappen . ③
  ▶ Skrå sagaggregatet en gang til. 4
  ▶ Skru til stjernehåndtaket . 5

8.6 Notskjæring

Med den trinnløst innstillbare notdybdebegrenseren kan notområder defineres individuelt over hele skjæredybden. På den måten blir not eller utretting mulig i ønsket høyde for enhver emnestørrelse.

Den runde formen på sagbladet ved notskjæring krever en lett snittkrumming oppover. For nøyaktig horisontal not må det spennes fast en trebit mellom emnet og anleggslinjalene, slik at en avstand på ca. 4 cm sikres.

▶ Sett maskinen i arbeidsstilling.

① Ikke drei spaken for notdybdebegrensning [1-4] før sagaggregatet er kommet i øvre posisjon (=arbeidsstilling).

▶ Trekk spaken for notdybdebegrensning [1-4] fremover til den går i lås. Sagaggregatet kan nå bare trykkes ned til den innstilte kappedybden.

- ∅nsket dybde stilles inn ved å dreie spaken for notdybdebegrensning (drei mot venstre = økt notdybde, drei mot høyre = redusert notdybde)

Gjennom prøvenedtrykking av sagaggregatet kan du kontrollere om notdybdebegrenseren er stilt inn på ønsket notdybde.

Ikke trykk sagaggregatet ned før spaken for notdybdebegrensning har gått i lås i en av de to endeposisjonene. Fare for skade på elektroverktøyet.

- Gjennomfør sagingen. - Notdybdebegrenseren tilbakestilles ved å tilbakestille spaken [1-4].

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på apparatet!
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

• Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.
  ▶ Støvsug åpningene for å fjerne flis og spon fra elektroverktøyet. Sagspon og smådeler som kan bli fanget i sagekanalen, kan lett skyves ut gjennom åpningen [12-4].
• Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen.

Regelmessig rengjøring av maskinen, spesielt reguleringsanordningene og för- ingene, utgjør en viktig sikkerhetsfaktor.

Maskinen er utstyrt med spesialkull som kobles ut automatisk. Når disse er slitt, blir strømmen avbrutt automatisk og maskinen stanser.

9.1 Bytte sponfanger [12]

For å sikre fagmessig støv- og sponopp-samling må du alltid arbeide med montert sponfanger.
- Løsne skruene [12-1] på beskyttelsesskjermen, og trekk ut sponfangeren og klemmen.
- Sett en klemme [12-2] på den nye sponfangeren.
- Skru sponfangeren [12-3] med klemme fast på beskyttelsesskjermen.

9.2 Skifte ut bordinnlegget [13]

Skift alltid ut slitte bordinnlegg. Bruk aldri ma- skinen uten bordinnlegg.

• Skru av anleggsmarkeringen [13-3] for vinkelmalen.
  ▶ Løsne skruene [13-1] i bordinnlegget.
  ▶ Skift ut bordinnlegget [13-2] og merket på anlegget [13-3].
  ▶ Sett skruene tilbake på plass.

- Kontroller at posisjonsmerkene ligger på en linje, som samtidig danner en rett vinkel med anleggslinjalene.

9.3 Rengjør/skift ut sidelysvinduet (delvis tilbehør)

Sidelyset SL-KS60 belyser sagelinjen på emnet. Ved arbeid med mye støv kan lyseffekten bli redusert. Ved rengjøring brukes følgende prosedyre[13]:

▶ Sett maskinen i arbeidsstilling.
- Trekk ut sidelysvinduet [13-4] uten å bruke verktøy. Rengjør eller skift ut vinduet.
▶ Sett sidelysvinduet tilbake på plass. Sidelysvinduet klikker hørbart i lås.

10 Tilbehør

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

I tillegg til det beskrevne tilbehøret, tilbyr Festool omfattende systemtilbehør som gir deg muligheten til å bruke sagen din effektivt og på mange områder, f.eks.:

• Kappanlegg KA-KS60
• Stativ UG-KAPEX KS 60
- Skruføtter A-SYS-KS60
• Koblingsstykke for MFT SZ-KS
• Vinkelmal SM-KS60
- Sidelys SL-KS60

Redusere den innvendige vinkelen [14A]

• Åpne låsen [14-2].
  ▶ Sving ut benet [14-1] for å redusere den innvendige vinkelen.
  ► Lukk låsen.

Den stiplede markeringen [14-4] angir vinkelhalveringslinjen. Vinkelhalveringslinjen kan

overføres til posisjonsmerkene på dreie-bordet via ytterkantene av vinkelmalen.

Redusere den utvendige vinkelen [14B]

• Åpne låsen [14-2].
  ▶ Skyv aluminiumsprofilene [14-3] til bena fremover.
  ▶ Sving ut benet [14-1] slik at aluminiumsprofilene ligger an mot den utvendige vinkelen.
  ▶ Lukk låsen.
• Skyv aluminiumsprofilene for begge bena tilbake igjen.

Overføre vinkler [15]

▶ Legg vinkelmalen nøyaktig inntil en av an- leggslinjalene . Trykk på plass med tommelen.

▶ Løsne dreieknappen 2.
▶ Fest läsespaken 3.
▶ Sving dreiebordet ④ til ytterkanten på malen stemmer overens med merket ⑤

① Malen må da skyves parallelt med anlegget til kappsagen. Trykk samtidig malen mot anleggslinjalen med tommelen i håndtaket.

▶ Skru til dreieknappen 6, og fjern vinkelmalen.

Vinkelen er overført, og sagingen kan begynne.

10.2 Sagblad, annet tilbehør

For at du skal kunne sage forskjellige materialer raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpasset din Festool-sag.

11 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om REACH: www.festool.com/reach

Índice
