MODE D'EMPLOI KS 60 E FESTOOL

Standard mitre angle

The following mitre angles (left and right) automatically engage: 0^ , 15^ , 22.5^ , 30^ , 45^ , 60^

Setting the standard mitre angle

1 Symboles....32
2 Consignes de sécurité....32
3 Utilisation conforme....35
4 Caractéristiques techniques....36
5 Composants de l'appareil.... 36
6 Mise en service....36
7 Réglages....38
8 Utilisation de l'outil électroportatif......39
9 Entretien et maintenance.... 42
10 Accessoires.... 43
11 Environnement....44

1 Symboles

Symbole Signification

	Avertissement de danger
	Avertissement contre le risque d'électrocution
	Notice d'utilisation, lire les consignes de sécurité !
	Porter une protection auditive !
	Porter des gants de protection !
	Porter une protection respiratoire !
	Porter des lunettes de protection !
	Ne pas regarder directement le faisceau lumineux !
	Ne pas jeter l'appareil avec les ordures ménagères.
	Sens de rotation de la scie et de la lame de scie
	Dimension de la lame de scie a ... Diamètre b ... Perçage de positionnement
	Astuce, information
	Consignes opératoires
	Classe de protection II
	Débrancher la fiche secteur !

Symbole Signification

	Zone de danger ! Ne pas mettre les mains !
	Avertissement contre les surfaces chaudes !
	Danger d'écrasement des doigts et des mains !
	Danger dû à la lame de scie appa- rente

CE Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

2.2 Consignes de sécurité spécifiques à l'appareil

• Les scies à onglet sont conçues pour le bois ou les dérivés du bois ; elles ne peuvent pas être utilisées avec des produits ferreux tels que des barres, tiges, vis, etc. La poussière abrasive entraîne un blocage des pièces mobiles telles que le capot de protection inférieur. Les étincelles brûlent le capot de protection inférieur, la plaque intercalaire ainsi que les autres pièces en plastique.
• Fixez si possible la pièce avec des serre-joints. Si vous maintenez la pièce manuellement, veillez à toujours tenir votre main éloignée d'au moins 100 mm de chaque côté de la lame de scie. N'utilisez pas la scie pour couper des pièces trop petites pour être fixées ou maintenues à la main. Si votre main est trop proche de la lame de

scie, vous vous exposez à un risque élevé de blessures par contact avec la lame de scie.

• La pièce doit être immobile et soit bien serrée soit appuyée contre la butée et la table. Ne pas pousser la pièce contre la lame de scie et ne jamais scier « à main levée ». Les pièces qui ne sont pas fixées ou qui peuvent bouger risqueraient être projetées à une vitesse élevée et provoquer des blessures.
• Scier la pièce en poussant la scie. Éviter de scier la pièce en tirant la scie. Pour réaliser une coupe, soulever la tête de scie et la tirer au-dessus de la pièce sans couper. Démarrer ensuite le moteur, abaisser la tête de scie et pousser la scie dans la pièce. En cas de coupe en traction, la lame de scie risque de se soulever sur la pièce et d'être projetée brutalement vers l'utilisateur.
• Ne jamais passer la main par-dessus la ligne de coupe prévue, que ce soit devant ou derrière la lame de scie. Le maintien de la pièce avec les mains croisées, c'est-à-dire en tenant de la main gauche la pièce à droite de la lame ou vice versa, est très dangereux.
• Lorsque la lame est en rotation, ne pas passer la main derrière la butée. Maintenir toujours une distance de sécurité d'au moins 100 mm entre la main et la lame de scie en rotation (de chaque côté de la lame, par ex. lors du retrait des copeaux de bois). La proximité entre la lame de scie en rotation et la main n'est pas toujours visible et peut entraîner des blessures graves.
• Avant le découpage, vérifier l'état de la pièce. Si la pièce est courbée ou tordue, elle doit être fixée avec le côté plié vers l'extérieur vers la butée. Toujours s'assurer que le long de la ligne de coupe, aucun écart ne s'est formé entre la pièce, la butée et la table. Les pièces courbées ou tordues peuvent pivoter ou basculer et entraîner le blocage de la lame de scie en rotation lors du découpage. La pièce doit être exempte de clous ou tout autre corps étranger.
• Utiliser la scie uniquement après avoir retiré de la table tous les outils, chutes de bois, etc. ; seule la pièce à scier doit se trouver sur la table. Les petites chutes,

morceaux de bois ou autres objets entrant en contact avec la lame en rotation peuvent être projetés à une vitesse élevée.

• Ne découper qu'une seule pièce à la fois. Les pièces empilées ne peuvent pas être serrées ou maintenues correctement et risquent de glisser ou de provoquer un blocage de la lame lors du sciage.
• Avant l'utilisation, veiller à placer la scie à onglet sur une surface de travail plane et solide. Une surface de travail plane et soli-de contribue à assurer la stabilité de la scie à onglet.
• Élaborer un plan de travail. À chaque réglage de l'angle d'onglet, veiller à ce que la butée réglable soit bien ajustée et maintienne la pièce sans entrer en contact avec la lame ou le capot de protection.

Une coupe complète doit être simulée sans allumer la machine et sans installer de pièce sur la table, afin de s'assurer que la lame de scie peut se déplacer correctement pendant toute l'opération et qu'il n'y a pas de risque de collision avec la butée pendant la coupe.

• Pour les pièces plus larges ou plus longues que la surface de la table, assurer un support adéquat, par ex. des rallonges de table ou des chevalets. Les pièces plus longues ou plus larges que la table de la scie à onglet peuvent basculer si elles ne sont pas maintenues correctement. Le basculement d'un morceau de bois coupé ou de la pièce peut soulever le capot de protection inférieur ou la pièce en question risque d'être projetée par la lame en rotation.
• Ne pas demander à une personne de maintenir la pièce pour éviter d'utiliser une rallonge de table ou un support supplémentaire. Si la pièce se trouve sur un support instable, la lame risque de se bloquer. La pièce peut également bouger pendant la coupe et entraîner l'utilisateur et son aide vers la lame en rotation.
• La pièce découpée ne doit pas être poussée contre la lame de scie en rotation. En cas de manque de place, par ex. lors de l'utilisation de butées longitudinales, la pièce coupée peut se prendre dans la lame et être projetée violemment.
• Utiliser toujours un serre-joint ou un dispositif adapté pour maintenir correctement les pièces de section circulaire tel-

Français

les que les barres rondes ou les tubes.

Les barres rondes ont tendance à rouler lors de la coupe. Dans ce cas, la lame peut s'accrocher et la pièce ainsi que la main de l'utilisateur risquent d'être entraînées vers la lame.

- Laisser la lame atteindre complètement la vitesse réglée avant de couper la pièce.

Cela diminue le risque que la pièce soit projetée.

- Si la pièce ou la lame sont bloquées, mettre la scie à onglet à l'arrêt. Attendre que toutes les pièces en mouvement soient immobilisées puis débrancher la fiche secteur et/ou retirer la batterie. Retirer ensuite le matériau bloqué. La poursuite du sciage en cas de blocage peut entraîner une perte de contrôle ou l'endommagement de la scie à onglet.

- Une fois la coupe terminée, relâcher l'interrupteur, maintenir la tête de scie en bas et attendre jusqu'à l'arrêt complet de la lame avant de retirer la pièce coupée. Il est très dangereux d'approcher la main de la lame encore en mouvement.

- Maintenir fermement la poignée en cas d'interruption de la coupe ou de relâche-ment de l'interrupteur avant que la tête de sciage n'atteigne sa position inférieure. La tête de sciage peut s'abaisser brusquement sous l'effet du freinage de la scie, ce qui provoque un risque de blessures.

2.3 Autres consignes de sécurité

- Seules des lames de scie correspondant aux indications relatives à l'utilisation conforme sont autorisées. Si les lames ne conviennent pas aux pièces de montage de la scie, elles n'ont pas un mouvement de rotation régulier et peuvent entraîner la projection de copeaux de matériau. Ces copeaux peuvent être projetés dans les yeux de l'utilisateur ou d'autres personnes situées à proximité.

- Seules des lames de scie avec angle de coupe ≤slant 0^ sont autorisées. Un angle de coupe >0^ a pour effet de tirer la scie dans la pièce. Risques de blessures dues à des rebonds de la scie et à une rotation de la pièce.

- Avant chaque utilisation, contrôler le bon fonctionnement du capot de protection pendulaire. N'utiliser l'outil électroportatif que s'il fonctionne correctement.

• Ne jamais mettre la main dans l'ouverture d'éjection des copeaux. Les pièces en rotation peuvent entraîner des blessures des mains.
• Pendant l'utilisation, des poussières dangereuses pour la santé peuvent être dégagées (par ex. dans le cas des revêtements au plomb ou de certaines essences de bois). Le contact ou l'inhalation de ces poussières peut présenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

• Pour protéger votre santé, portez un masque de protection respiratoire de catégorie P2. Dans les espaces clos, assurer une ventilation suffisante et raccorder un aspirateur.
• Remplacez les butées détériorées par la lame de scie ou endommagées. Les butées endommagées risquent d'être projetées lors de l'utilisation de la scie. Les personnes situées à proximité peuvent être blessées.
• Utiliser uniquement des accessoires et consommables Festool d'origine. Seuls les accessoires testés et validés par Festool sont sûrs et parfaitement adaptés à la fois à l'appareil et à l'application.
• Utiliser l'outil électroportatif uniquement à l'intérieur et dans un environnement sec.

Ne pas regarder directement le faisceau lumineux. Le rayonnement optique peut provoquer des lésions oculaires.

2.4 Autres risques

Malgré le respect de toutes les règles de conception pertinentes, certains risques restent possibles durant l'utilisation de la machine. Par exemple :

• contact avec des pièces en rotation sur le côté : lame de scie, bride de serrage, vis de bride,
• contact avec des pièces sous tension quand le boîtier est ouvert et que la fiche secteur n'est pas débranchée,
• projection de morceaux de pièce,
• projection de morceaux d'outils si ces derniers sont endommagés,
• émissions sonores,
• émissions de poussières.

2.5 Sciage de l'aluminium

Pour des raisons de sécurité, prendre les mesures suivantes en cas de sciage d'aluminium :

• Installer en amont un disjoncteur-détecteur de fuites à la terre (disjoncteur différentiel, PRCD).
• Raccorder l'outil électroportatif à un aspirateur approprié.
• Retirer régulièrement les dépôts de poussière accumulés dans le carter moteur de l'outil électroportatif.
• Utiliser une lame de scie pour aluminium.

Porter des lunettes de protection !

2.6 Valeurs d'émission

Les valeurs typiques déterminées selon

EN 62841 sont les suivantes :

Niveau de pression acoustique L_PA = 91 dB(A)

Niveau de puissance acous- tique L_WA = 100 dB(A)

Incertitude K = 3 dB

ATTENTION

Émission de bruit lors de l'utilisation

Lésions auditives

▶ Utiliser une protection auditive.

Les valeurs d'émissions sonores indiquées

• ont été mesurées selon une procédure d'essai normalisée et peuvent être utilisées pour comparer un outil électroportatif avec un autre,
• peuvent être également utilisées pour une estimation provisoire de l'exposition au bruit.

ATTENTION

Selon la façon avec laquelle l'outil électroportatif est utilisé, en particulier quel type de pièce est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation réelle de l'outil électroportatif.

- Fixer des mesures de sécurité visant à protéger l'utilisateur et qui reposent sur une estimation de la charge pendant les conditions réelles d'utilisation. (tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l'outil électroportatif est désactivé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

3 Utilisation conforme

L'outil électrique est destiné au sciage sur poste fixe du bois, des matières plastiques, des profilés en aluminium et de matériaux comparables. Ne pas utiliser l'appareil pour scier d'autres matériaux, en particulier l'acier, le béton et les matériaux minéraux.

Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil électroportatif.

Les lames de scie doivent présenter les caractéristiques suivantes :

• Diamètre de lame de scie 216 mm
• Largeur de coupe 2,3 mm (équivaut à la largeur de dent),
• Alésage 30 mm
• Épaisseur de lame de base 1,6 mm
• Lame de scie selon EN 847-1
• Lame de scie avec angle de lame ≤slant 0^
• Utilisable à une vitesse supérieure à 5000 tr/min.

Les lames de scie Festool répondent à la norme EN 847-1.

Scier uniquement des matériaux pour lesquels la lame de scie utilisée a été conçue.

Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions nécessaires.

L'utilisateur est responsable des dommages et accidents provoqués par une utilisation non conforme.

4 Caractéristiques techniques

Scie à onglet radiale KS 60 E

Puissance 1200 W

Alimentation électrique 220-240 V\~ 50-60

Hz

Vitesse de rotation (à vide) 1300 - 3500

tr/min

Vitesse de rotation max. ^[3]

5000 tr/min

Angle d'onglet max. 60° gauche/droi-

te

Angle d'inclinaison max. 47/46° gauche/

droite

Dimensions lame de scie 216 x 2,3 x 30

mm

Poids selon la procédure

17,8 kg

EPTA 01:2014

5 Composants de l'appareil

[1-1] Poignée

[1-2] Touche de sécurité

[1-3] Interrupteur de marche/arrêt

[1-4] Levier pour limitation de la profondeur des rainures

[1-5] Bouton rotatif pour blocage

[1-6] Levier pour sécurité de transport Blocage d'arbre

[1-8] Règle de butée (de chaque côté)

[1-9] Boutons rotatifs pour fixer de l'extension de table (de chaque côté)

[1-10] Affichage d'angle pour les coupes d'onglet

[1-11] Levier pour enclencher l'angle d'onglet

[1-12] Plateau rotatif

[1-13] Capot de protection pendulaire

[2-1] Collier de câble

[2-2] Raccord d'aspiration

[2-3] Interrupteur marche/arrêt pour le projecteur (certains sont des accessoires)

[2-4] Serre-joint à vis FSZ120

[2-5] Molette pour réglage de la vitesse

[2-6] Bouton rotatif pour fixer le plateau rotatif

[2-7] Extension de table (de chaque côté)

[2-8] Logement de fixation de la fausse-équerre

[2-9] Poignée-étoile pour fixer l'angle d'in-clinaison

[2-10] Logement pour clé Allen

[2-11] Enrouleur de câble avec poignée intégrée

[3] Retrait de la sécurité de transport

[4] Poignée isolée (zone grisée)

Les illustrations indiquées se trouvent au début et à la fin du mode d'emploi.

6 Mise en service

6.1 Première mise en service

AVERTISSEMENT

Tension ou fréquence non admissible !

Risque d'accident

• Tenir compte des indications fournies sur la plaque signalétique.
• Tenir compte des particularités propres au pays.

Veiller à la stabilité de l'outil électroportatif. Risque de basculement. Respecter

la notice de montage pour la table multifonctions MFT ou le châssis UG-KAPEX KS 60, le cas échéant.

▶ Retirer le dispositif de sécurité pour le transport [3].

▷ Retirer la gaine de protection de la glissière gauche ①
▶ Abaisser le groupe de sciage pour pouvoir sectionner l'attache autobloquante ②.
▷ Retirer l'attache entourant le dispositif de blocage d'inclinaison 3

▶ Poser la machine et la mettre en position de travail.

6.2 Mise en place et fixation [5]

Débrancher la fiche secteur avant toute intervention sur la machine.

Avant la fixation, monter le cas échéant les pieds d'appui A-SYS-KS60 (accessoires en option). Ces pieds d'appui permettent de mettre la surface de travail du plateau rotatif à la même hauteur qu'un Systainer 1. Les pièces longues peuvent ainsi être soutenues par le Systainer [5].

Les possibilités de fixation sont les suivantes :

Fixer la machine de manière à ce qu'elle ne puisse pas glisser pendant l'utilisation.

Vis [5A] : fixer la machine sur la surface de travail avec quatre vis. Pour cela, utiliser les orifices [5A-1] situés aux quatre points d'appui de la table de sciage.

Serre-joints [5B] : fixer la machine sur la surface de travail avec des serre-joints [5B-1]. Les points d'appui sont conçus pour une fixation sûre en tenant compte du centre de gravité.

Kit de serrage pour table multifonctions [5C] : fixer la machine avec le kit de serrage [5C-2] sur la table multifonctions Festool MFT/3 ou MFT/Kapex (SZ-KS). Utiliser pour cela les orifices hexagonaux [5C-1] situés de chaque côté près de l'extension de table.

Châssis de transport UG-KAPEX KS 60[5D] : respecter la notice de montage jointe au châssis.

6.3 Transport

ATTENTION

Risque d'écrasement

Le groupe de sciage peut sortir/se dégager

▶ Le transport de la machine doit toujours se faire dans la position de transport prévue à cet effet.

Risque de blessures ! La machine peut glisser des mains. Toujours tenir la mades deux mains en utilisant les poignées es à cette fin [6].

Blocage de l'appareil (position de transport)

Enrouler le câble de raccordement secteur sur l'enrouleur de câble [2-11] et le fixer sous la languette [2-1].
- Déplacer le groupe de sciage en position arrière et le bloquer avec le bouton rotatif [1-5].

▶ Incliner le groupe de sciage en position verticale.

▷ Desserrer la poignée-étoile [2-9],
▷ incliner le groupe de sciage en position verticale,
▷ serrer la poignée-étoile.

▶ Bloquer le groupe de sciage.

▷ Presser la touche de sécurité [1-2] et la maintenir enfoncée.
▶ Abaisser le groupe de sciage jusqu'en butée.
▶ Rabattre le levier de blocage pour le transport [1-6].
▷ Relâcher la touche de sécurité.

Le groupe de sciage reste en position bas-se.

▶ Basculer le plateau rotatif vers la droite.

▷ Desserrer le bouton rotatif [2-6].
▷ Presser le levier d'enclenchement [1-11] et le maintenir.
▷ Basculer le plateau rotatif [1-12] vers la droite jusqu'en butée.
▷ Relâcher le levier d'enclenchement, serrer le bouton rotatif.

La machine est en position de transport [6].

Les poignées prévues pour le transport de la machine se trouvent sur le groupe de sciage [6-1], dans l'enrouleur de câble [6-3] et dans les extensions de table [6-2] (après fixation!).

6.4 Position de travail

Déverrouiller la machine (position de travail)

▶ Basculer le bloc de sciage en position verticale (lame de scie verticale) [10].
- Appuyer le bloc de sciage vers le bas jusqu'en butée et le maintenir.
- Déplacer le levier pour sécurité de transport [1-6].
- Amener lentement le bloc de sciage vers le haut.
- Dérouler le câble de raccordement secteur et brancher la fiche secteur.

La machine est prête à l'emploi.

6.5 Marche/Arrêt

• Contrôler la sécurité électrique de la prise de courant.
• Mettre en position de travail ou desserrer le verrouillage du bloc de sciage.
• Presser la touche de sécurité [1-2] et la maintenir.
  ▶ Enfoncer l'interrupteur marche/arrêt [1-3] et le maintenir.

7 Réglages

7.1 Électronique

La machine dispose d'un système électronique avec les propriétés suivantes :

Démarrage progressif

Le démarrage progressif assure un fonctionnement sans à-coups de la machine.

Régulation de la vitesse

La molette [2-5] permet de régler en continu le régime dans la plage de régimes. La vitesse de coupe peut ainsi être adaptée de façon optimale à chaque matériau (voir tableau).

Position recommandée de la molette

Bois 3 - 6

Plastique 3 - 5

Matériau fibreux 1 - 3

Aluminium et profilés non ferreux 3 - 6

Limitation de courant

La limitation de courant empêche une absorption élevée de courant en cas de charge extrême, ce qui entraînerait une baisse de la rotation du moteur. Après la décharge, le moteur se remet en route.

Sécurité thermique

L'alimentation électrique et la vitesse de rotation sont réduites en cas de température trop élevée du moteur. La machine ne fonctionne plus qu'à une puissance réduite, afin de permettre un refroidissement rapide du moteur. Après le refroidissement, la machine remonte automatiquement en puissance.

7.2 Raccordement de l'aspirateur

AVERTISSEMENT

Risques pour la santé dus aux poussières

• Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.
• Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

Aspirateur Festool

Le manchon d'aspiration [2-2] permet de raccorder un aspirateur Festool équipé d'un flexi-

ble de 27 ou 36 mm (conseil : un flexible de 36 mm réduit le risque de colmatage).

7.3 Réglage des règles de butée [8]

Des réglages spécifiques pour coupes inclinées peuvent nécessiter un déplacement des règles de butée. Avec les coupes inclinées, il existe un risque de scier les règles de butée.

▶ Ouvrir les boutons rotatifs (de chaque côté) [8-1].
Déplacer les règles de butée [8-4] de manière à ce qu'un écart maximal de 8 mm les sépare de la lame de scie.
En abaissant le bloc de sciage sur machine désactivée, tester si la lame de scie entre en contact avec les règles de butée.
▶ Fermer les boutons rotatifs.

i La surface d'appui des règles de butée peut être réglée individuellement en vis- sant des bâtonnets de bois [8A] Veiller à ne pas entraver la fonctionnalité de la scie.

7.4 Réglage de l'extension de table

▶ Ouvrir le bouton rotatif [8-3].
▶ Sortir l'extension de table [8-2] jusqu'à ce que la pièce soit entièrement soutenue.
▶ Fermer le bouton rotatif.

Si la pièce dépasse alors que l'extension de table est complètement sortie, elle doit être soutenue d'une autre manière.

7.5 Sélectionner la lame de scie

Les lames de scie Festool sont marquées d'un anneau de couleur. La couleur de l'anneau correspond à la matière à laquelle convient la lame de scie.

Coloris Matériau Symbole

Jaune Bois, matières plastiques tendres
Rouge Plastique/matériau minéral
Vert Matériaux de construction
Bleu Aluminium, acier/panneaux sandwiches

7.6 Remplacement de la lame de scie [9]

AVERTISSEMENT

Risque de blessures, décharge électrique

Débranchez la fiche secteur de la prise de courant avant toute intervention sur la machine !

ATTENTION

Outil chaud et tranchant

Risque de blessures

▶ N'utilisez pas de lames émoussées ou défectueuses !
▶ Portez des gants de protection lors du changement de lame de scie.

Préparation de la machine

• Débrancher la fiche secteur, enrouler le câble de raccordement secteur.
• Abaisser le groupe de sciage jusqu'en butée.
  ▶ Rabattre le levier de blocage pour le transport [9-2].
  ▶ Relever lentement le groupe de sciage.
  ▶ Retirer la clé Allen [9-7] du support dans l'enrouleur de câble [9-10] (logement de clé).

Démontage de la lame de scie

▶ Presser le bouton de blocage de broche [9-1] et le maintenir enfoncé.
▶ Tourner la lame de scie à l'aide de la clé Allen [9-7] jusqu'à ce que le mécanisme de blocage de broche s'enclenche.
▶ Desserrer la vis [9-6] avec la clé Allen (file-tage à gauche, tourner dans le sens de la flèche!).
▶ Retirer la vis et la bride [9-8].
▶ Relâcher le bouton de blocage de broche.
- Presser la touche de sécurité [9-3] et la maintenir enfoncée.
▶ Relever d'une main le capot de protection pendulaire [9-4] et le maintenir.
▶ Retirer la lame de scie [9-5].

Montage de la lame de scie

Pour garantir le fonctionnement correct de la lame de scie, cette dernière ainsi que la bride doivent être propres (pas de poussières ni de salissures).

Pour garantir le fonctionnement correct de la lame de scie, cette dernière ainsi que la bride doivent être propres (pas de poussières ni de salissures).

▶ Insérer une nouvelle lame de scie [9-5].

⚠️ Le marquage de la lame de scie doit être visible. Le sens de rotation de la lame de scie doit correspondre au sens de la flèche [9-9] !

• Installer la bride [9-8] de manière à pouvoir assembler cette dernière, le filetage et la lame de scie.
• Presser le bouton de blocage de broche [9-1] et le maintenir enfoncé.
  ▶ Tourner la lame de scie à l'aide de la clé Allen [9-7] jusqu'à ce que le mécanisme de blocage de broche s'enclenche.
• Installer la vis [9-6] et serrer dans le sens inverse de la flèche.

Risque de blessures ! Contrôler la bonne fixation de la lame de scie après chaque remplacement de cette dernière. Une vis mal serrée peut entraîner un détachement de la lame de scie.

8 Utilisation de l'outil électroportatif

AVERTISSEMENT

Projection de morceaux d'outil/de pièce Risque de blessures

▶ Porter des lunettes de protection !
- Tenir les autres personnes présentes à l'écart lors de l'utilisation.
- Toujours serrer solidement les pièces à travailler.
- Les serre-joints doivent reposer sur toute leur longueur.

AVERTISSEMENT

Le capot de protection pendulaire ne se ferme pas

Risque de blessures

▶ Interrompre le sciage.
Débrancher le câble de raccordement secteur, retirer les résidus de coupe. Si le capot de protection pendulaire est endommagé, le faire remplacer.

Pour assurer votre sécurité

Pendant l'utilisation, respecter toutes les consignes de sécurité fournies au début du document ainsi que les règles suivantes :

- Position de travail correcte : - à l'avant, du côté utilisateur ;

Français

• face à la scie ;

• à côté du plan de la lame de scie.

• Pendant l'utilisation, toujours tenir l'outil électroportatif par la poignée [1-1]. Toujours tenir l'autre main hors de la zone dangereuse.

• Ne placer l'outil électroportatif sur la pièce qu'après l'avoir mis en marche.
• Adapter la vitesse d'avance afin d'éviter toute surcharge de la machine ainsi que la fonte du plastique lors de la coupe de ce type de matériau.
• S'assurer que la poignée-étoile [2-9] et le bouton rotatif [2-6] sont serrés.
• Ne pas utiliser l'outil électrique si son système électronique est défectueux. Ceci peut entraîner des vitesses de rotation excessives. La défectuosité du système électronique est reconnaissable à l'absence de démarrage progressif, une défaillance de la régulation de vitesse et un dégagement de fumée ou d'odeur de combustion de la machine.

8.1 Serrage de la pièce

Avertissement ! Tenir compte des caractéristiques de la pièce :

Risque de blessures

Fixation correcte - Placer les pièces contre la règle de butée. Ne pas scier de pièces qui ne peuvent pas être fixées correctement.

Taille - Ne pas scier de pièces trop petites. Pour des raisons de sécurité, le morceau restant après la coupe doit avoir une longueur d'au moins 30 mm. Les petites pièces risquent d'être tirées par la lame de scie vers l'arrière dans la fente entre la lame et la règle de butée.

Appui correct - Tenir compte des dimensions de pièce maximales. Toujours utiliser et fixer les rallonges de la table. Des contraintes internes pourraient sinon survenir dans la pièce et entraîner des déformations soudaines. Consulter au besoin les indications relatives aux dimensions de pièce (voir chapitre 7.4).

Pour serrer la pièce, procéder comme suit [7]

• Abaisser le groupe de sciage jusqu'en butée.
  ▶ Rabattre le levier de blocage pour le transport [7-1].
  ▶ Relever lentement le groupe de sciage.
• Placer la pièce en affleurement contre la règle de butée [7-3].
  ▶ Fixer la pièce avec le serre-joint [7-2].
  ▶ Vérifier la bonne fixation de la pièce.

8.2 Respecter les consignes sur les dimensions de la pièce

Dimensions maximales de la pièce sans extension au moyen d'accessoires

Angle d'onglet/d'inclinaison selon l'échelle graduée

Hauteur x Largeur x Longueur

0^ / 0^ 60 × 305 × 720 ~mm

45^/0^ 60 x 215 x 720 mm

0°/45° à droite 20 x 305 x 720 mm

0°/45° à gauche 40 x 305 x 720 mm

45°/45° à droite 20 x 215 x 720 mm

45°/45° à gauche 40 x 215 x 720 mm

Dimensions maximales de la pièce pour un montage avec UG-KS60 et KA-KS60

Le montage d'accessoires n'entraîne aucun changement de la hauteur et la largeur maximales de la pièce. La surface d'appui avec le châssis monté est identique à celle avec l'extension de table.

Accessoire utilisé Longueur

UG-AD-KS60 720 mm

KA-KS60 (d'un côté) 1880-2800 mm

KA-KS60 (des deux côtés) 3 360-5 200 mm

Pièces longues

Utiliser un soutien supplémentaire pour les pièces qui dépassent de la surface se sciage :

▶ Utiliser un soutien supplémentaire pour les pièces qui dépassent de la surface se sciage :
▶ Régler l'extension de table, voir chapitre 7.4.
▶ Si la pièce dépasse toujours, rentrer l'extension de table et monter l'extension-butée KA-KS60 ou rehausser la scie à onglets radiale à l'aide des pieds vissés A-SYS-KS60 et soutenir les pièces à l'aide des Systainer T-LOC SYS-MFT de taille 1.
▶ Bloquer la pièce au moyen de serre-joints supplémentaires.

Pièces fines

Les pièces fines peuvent bouger ou se rompre lors du sciage.

- Les pièces fines peuvent bouger ou se rompre lors du sciage.

- Renforcer la pièce : la serrer avec des chutes de bois.

Pièces lourdes

- Afin de garantir la stabilité de l'appareil même lors du sciage de pièces lourdes, ajuster le pied d'appui [8-5] au même niveau que le support.

8.3 Sciage de la pièce

Contrôle de la mobilité du capot de protection pendulaire

Le capot de protection pendulaire doit toujours rester mobile et pouvoir se fermer de manière autonome.

▶ Débrancher la fiche secteur.
- Saisir de la main le capot de protection pendulaire et essayer de le pousser dans le bloc de sciage.

Le capot de protection pendulaire doit présenter un mouvement souple et entrer presque entièrement dans le capot basculant.

Nettoyage de la zone de lame

• Toujours maintenir propre la zone entourant le capot de protection pendulaire
  ▶ Retirer la poussière et les copeaux à l'air comprimé ou avec un pinceau.

Scies guidées

La fonction principale de la scie guidée est le sciage avec bloc de sciage fixe sans inclinaison. Recommandé pour des pièces de largeur max. 70 mm.

Le bouton rotatif [1-5] bloque le bloc de sciage de manière à ce qu'il ne puisse plus avancer ni reculer.

Le projecteur SL-KS60 (certains sont des accessoires) crée une ombre sur la pièce du fait de la lame. Activer la fonction au moyen de l'interrupteur marche/arrêt [2-3]. La ligne de coupe est visible après la baisse du bloc de sciage.

Scies mobiles

Avec la scie mobile, la lame de scie est amenée de l'avant vers la pièce, ce qui permet un meilleur contrôle du sciage et demande une force moins importante. Recommandé pour des pièces de plus de 70 mm de large.

Déplacer correctement la scie

Éviter le sciage en avalant ! Pendant l'utilisation, ne pas tirer le groupe de

sciage vers soi. La lame de scie pourrait se co-incer et le groupe de sciage pourrait être projeté en direction de l'utilisateur.

▶ Desserrer le bouton rotatif de blocage [1-5].
▶ Tirer le groupe de sciage jusqu'en butée.
- Maintenir la touche de sécurité [1-2] enfoncée.
- Abaisser le groupe de sciage tout en pressant l'interrupteur marche/arrêt [1-3] et en le maintenant enfoncé.
▶ Ne placer le groupe de sciage contre la pièce qu'après avoir atteint la vitesse réglée.
▶ Effectuer la coupe, déplacer le groupe de sciage à travers la pièce jusqu'en butée.
▶ Une fois la coupe effectuée, relever le groupe de sciage.
Le capot de protection pendulaire se ferme automatiquement.
▶ Relâcher la touche de sécurité et l'interrupteur marche/arrêt. Serrer le bouton rotatif.

8.4 Sciage avec angle d'onglet [10]

Angles d'onglet standard Le réglage des angles d'onglet suivants (à gauche et à droite) est automatique : 0°, 15°, 22,5°, 30°, 45°, 60°

Réglage des angles d'onglet standard

▶ Desserrer le bouton rotatif . ①
▶ Presser le levier d'enclenchement mais ne pas l'accrocher ②
▶ Tourner le plateau rotatif dans la position souhaitée et relâcher le levier d'enclenchement juste avant d'atteindre l'angle souhaité. Le plateau rotatif s'enclenche à la position des angles d'onglet prévus.

▶ Serrer le bouton rotatif . 4

Réglage d'angles d'onglet personnalisés

▶ Desserrer le bouton rotatif . ①
▶ Presser le levier d'enclenchement e2 l'enclencher en faisant pression à gauche.
▶ Basculer le plateau rotatif en continu jusqu'à la position souhaitée ③
▶ Serrer le bouton rotatif . 4

8.5 Sciage incliné [11]

Des réglages spécifiques pour coupe inclinée peuvent nécessiter un déplacement ou un retrait des règles de butée 1voir chapitre 7.3.

Inclinaison à gauche entre 0° et 45°

▶ Desserrer la poignée-étoile . ②
▶ Incliner le groupe de sciage jusqu'à l'angle de coupe souhaité 4

Français

▶ Serrer la poignée-étoile . ⑤

Inclinaison à droite entre 0° et 45° :

▶ Desserrer la poignée-étoile . ②
▶ Actionner la touche de déverrouillage ;③ au besoin, faciliter le déverrouillage par une légère inclinaison dans la direction opposée.
▶ Incliner le groupe de sciage jusqu'à l'angle de coupe souhaité 4
▶ Serrer la poignée-étoile . ⑤

Inclinaison à droite/gauche 46 - 47° (contre-dépouille)

▶ Desserrer la poignée-étoile . ②
▶ Actionner la touche de déverrouillage ;③ au besoin, faciliter le déverrouillage par une légère inclinaison dans la direction opposée.
▶ Incliner le groupe de sciage jusqu'en butée 4.
- Actionner de nouveau la touche de déverrouillage ③
▶ Incliner de nouveau le groupe de sciage . 4
▶ Serrer la poignée-étoile . ⑤

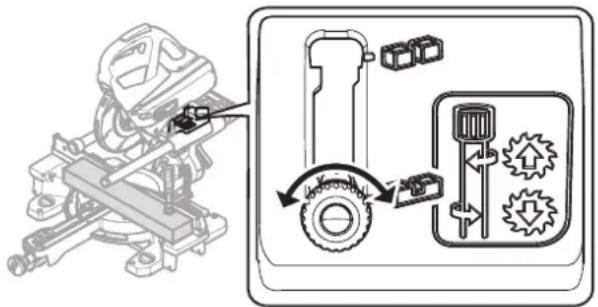

Le dispositif de limitation de la profondeur de rainure réglable en continu permet de personnaliser les rainures sur toute la profondeur de coupe. Le désépaississement ou le rainurage sont ainsi possibles à la hauteur voulue pour toute taille de pièce.

La forme arrondie de la lame de scie implique une légère courbure vers le haut lors du rainurage. Pour un rainurage horizontal parfaitement précis, serrer une cale à frapper entre la pièce et les règles de butée de manière à assurer un écart d'env. 4 cm.
- Amener la machine en position de travail.

① Ne rabattre le levier de limitation de la profondeur de rainure [1-4] que lorsque le groupe de sciage est en position supérieure (=position de travail).
- Tirer le levier de limitation de la profondeur de rainure [1-4] vers l'avant jusqu'à ce qu'il s'enclenche.

Le groupe de sciage ne peut plus être abaissé au-delà de la profondeur de coupe réglée.

- En tournant le levier de limitation de la profondeur de rainure, régler la profondeur souhaitée (vers la gauche = agrandir la profondeur, vers la droite = réduire la profondeur)

Abaisser le groupe de sciage pour vérifier que la limitation de profondeur de rainure est réglée à la profondeur souhaitée.

i N'abaisser le groupe de sciage que lorsque le levier de limitation de la profondeur de rainure est enclenché dans l'une des deux positions finales. Risque d'endommagement de l'outil électroportatif.

▶ Réaliser des coupes.
Pour désactiver la limitation de profondeur de rainure, remettre le levier [1-4] en position initiale.

9 Entretien et maintenance

AVERTISSEMENT

Risque de blessures, décharge électrique

• Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
• Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pièces déta- chées Festool d'origine ! Réf. sur : www.festool.fr/services

Respecter les consignes suivantes :

▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
Pour retirer les éclats et copeaux de l'outil électroportatif, nettoyer les ouïes avec un aspirateur. La sciure et les fragments qui pénètrent dans le conduit de la scie peuvent être facilement extraits par l'orifice [12-4].
Pour garantir la circulation de l'air, les ouïes de ventilation sur le boîtier doivent toujours rester propres et dégagées.

Le nettoyage régulier de la machine, notamment des dispositifs de réglage et de guidage, constitue un facteur de sécurité important.

L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête.

9.1 Remplacement du dispositif d'évacuation de copeaux [12]

Afin de garantir une récupération conforme de la poussière et des copeaux, il est indispensable de toujours travailler avec le dispositif d'évacuation de copeaux.
- Desserrer les vis [9-1] du capot de protection, retirer le dispositif d'évacuation de copeaux et la borne.
- Placer la borne [9-2] sur le nouveau dispositif d'évacuation de copeaux.
- Visser le dispositif d'évacuation de copeaux [9-3] avec la borne sur le capot de protection.

9.2 Remplacement de la plaque de recouvrement [13]

Toujours remplacer les plaques de recouvrement usées. Ne jamais utiliser la machine sans plaque de recouvrement.

• Dévisser le marquage [13-3] pour fausse-équerre.
• Dévisser les vis [13-1] de la plaque de recouvrement.
  ▶ Remplacer la plaque de recouvrement [13-2] et le marquage [13-3].
  ▶ Replacer les vis.

▶ Vérifier que les marquages de position se situent sur une ligne qui forme en

même temps un angle droit avec les règles de butée.

9.3 Nettoyage/remplacement de la vitre du projecteur (certains sont des accessoires)

Le projecteur SL-KS60 éclaire l'arête de coupe sur la pièce. Des opérations poussiéreuses peuvent nuire à la qualité de l'éclairage. Pour le nettoyage, procéder ainsi [13] :

• Amener la machine en position de travail.
  ▶ Sortir la vitre du projecteur [13-4] sans outil et nettoyer/remplacer.
  ▶ Replacer la vitre du projecteur.

Un son se fait entendre à l'enclenchement.

10 Accessoires

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet "www.festool.fr".

Outre les accessoires décrits, Festool propose des accessoires système complets permettant une utilisation polyvalente et efficace de la scie, par ex. :

• Guide-butée KA-KS60
- Châssis UG-KAPEX KS 60
• Pieds vissés A-SYS-KS60
- Assemblage pour table multifonctions SZ-KS
- Fausse-équerre SM-KS60
- Projecteur SL-KS60

10.1 Fausse-équerre SM-KS60 (certaines sont des accessoires)

La fausse-équerre permet de relever des angles à volonté (par ex. entre deux murs). La fausse-équerre forme la bissectrice.

Mesure de l'angle intérieur [14A]

▶ Ouvrir le système de verrouillage [14-2].
▶ Ouvrir les bras pivotants [14-1] pour relever l'angle intérieur.
▶ Fermer le système de verrouillage.

Le marquage en pointillés [14-4] indique la bissectrice. La bissectrice peut être retranscrite via les bords extérieurs de la fausse-équerre

sur les marquages de position ▷|▽ sur le plateau rotatif.

Mesure de l'angle extérieur [14B]

▶ Ouvrir le système de verrouillage [14-2].
▶ Pousser les profilés en aluminium [14-3] des bras pivotants vers l'avant.

Français

▶ Ouvrir les bras pivotants [14-1] de façon à ce que les profilés en aluminium soient alignés sur l'angle extérieur.
▶ Fermer le système de verrouillage.
▶ Repousser les profilés en aluminium des deux bras pivotants.

Report de l'angle [15]

▶ Aligner la fausse-équerre avec précision à

l'une des règles de butée . Appuyer avec le pouce.

▶ Desserrer le bouton rotatif 2.
▶ Enclencher le levier d'enclenchement 3.
▶ Basculer le plateau rotatif 4 jusqu'à ce que le bord extérieur de la fausse-équerre chevauche le marquage 5.

Pour cela, déplacer la fausse-équerre parallèlement à la butée de la scie à onglet radiale. Appuyer la fausse-équerre en même temps avec le pouce dans la poignée contre la règle de butée.

▶ Serrer le bouton rotatif 6, retirer la faus-se-équerre.

L'angle est reporté, le sciage peut commencer.

10.2 Lames de scie, autres accessoires

Afin de pouvoir découper rapidement et proprement différents matériaux, Festool propose des lames de scie spécialement adaptées à la scie Festool et à tous les cas d'utilisation.

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et

emballages. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.fes- tool.com/reach

Buitenhoek afnemen [14B]
