MANUAL DE UTILIZADOR YOOCare A014422 BABYMOOV

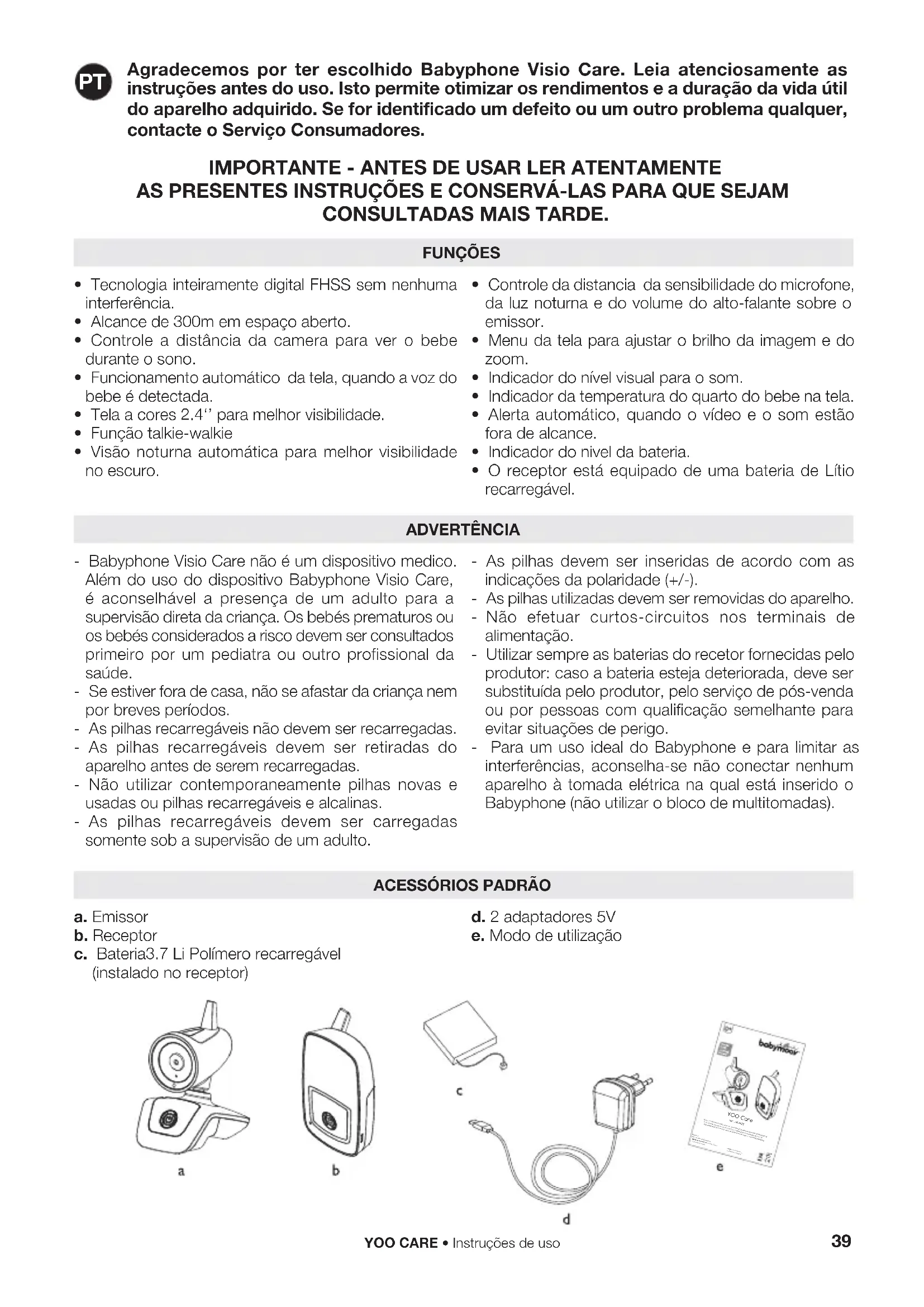

Agradecemos por ter escolhido Babyphone Visio Care. Leia atenciosamente as instruções antes do uso. Isto permite otimizar os rendimentos e a duração da vida útil do aparelho adquirido. Se for identificado um defeito ou um outro problema qualquer, contacte o Serviço Consumadores. IMPORTANTE - ANTES DE USAR LER ATENTAMENTE AS PRESENTES INSTRUÇÕES E CONSERVÁ-LAS PARA QUE SEJAM CONSULTADAS MAIS TARDE. FUNÇÕES

• Tecnologia inteiramente digital FHSS sem nenhuma interferência.

• Alcance de 300m em espaço aberto.

• Controle a distância da camera para ver o bebe durante o sono.

• Funcionamento automático da tela, quando a voz do bebe é detectada.

• Tela a cores 2.4‘’ para melhor visibilidade.

• Função talkie-walkie

• Visão noturna automática para melhor visibilidade no escuro.

• Controle da distancia da sensibilidade do microfone, da luz noturna e do volume do alto-falante sobre o emissor.

• Menu da tela para ajustar o brilho da imagem e do zoom.

• Indicador do nível visual para o som.

• Indicador da temperatura do quarto do bebe na tela.

• Alerta automático, quando o vídeo e o som estão fora de alcance.

• Indicador do nivel da bateria.

• O receptor está equipado de uma bateria de Lítio recarregável. ADVERTÊNCIA - Babyphone Visio Care não é um dispositivo medico. Além do uso do dispositivo Babyphone Visio Care, é aconselhável a presença de um adulto para a supervisão direta da criança. Os bebés prematuros ou os bebés considerados a risco devem ser consultados primeiro por um pediatra ou outro profissional da saúde. - Se estiver fora de casa, não se afastar da criança nem por breves períodos. - As pilhas recarregáveis não devem ser recarregadas. - As pilhas recarregáveis devem ser retiradas do aparelho antes de serem recarregadas. - Não utilizar contemporaneamente pilhas novas e usadas ou pilhas recarregáveis e alcalinas. - As pilhas recarregáveis devem ser carregadas somente sob a supervisão de um adulto. - As pilhas devem ser inseridas de acordo com as indicações da polaridade (+/-). - As pilhas utilizadas devem ser removidas do aparelho. - Não efetuar curtos-circuitos nos terminais de alimentação. - Utilizar sempre as baterias do recetor fornecidas pelo produtor: caso a bateria esteja deteriorada, deve ser substituída pelo produtor, pelo serviço de pós-venda ou por pessoas com qualificação semelhante para evitar situações de perigo. - Para um uso ideal do Babyphone e para limitar as interferências, aconselha-se não conectar nenhum aparelho à tomada elétrica na qual está inserido o Babyphone (não utilizar o bloco de multitomadas).

4. Led infravermelho para visão noturna

8. Iluminação noturna

11. Icone de conexão

22. Botão Talkie-Walkie

YOO CARE • Instruções de uso B/ RECEPTOR

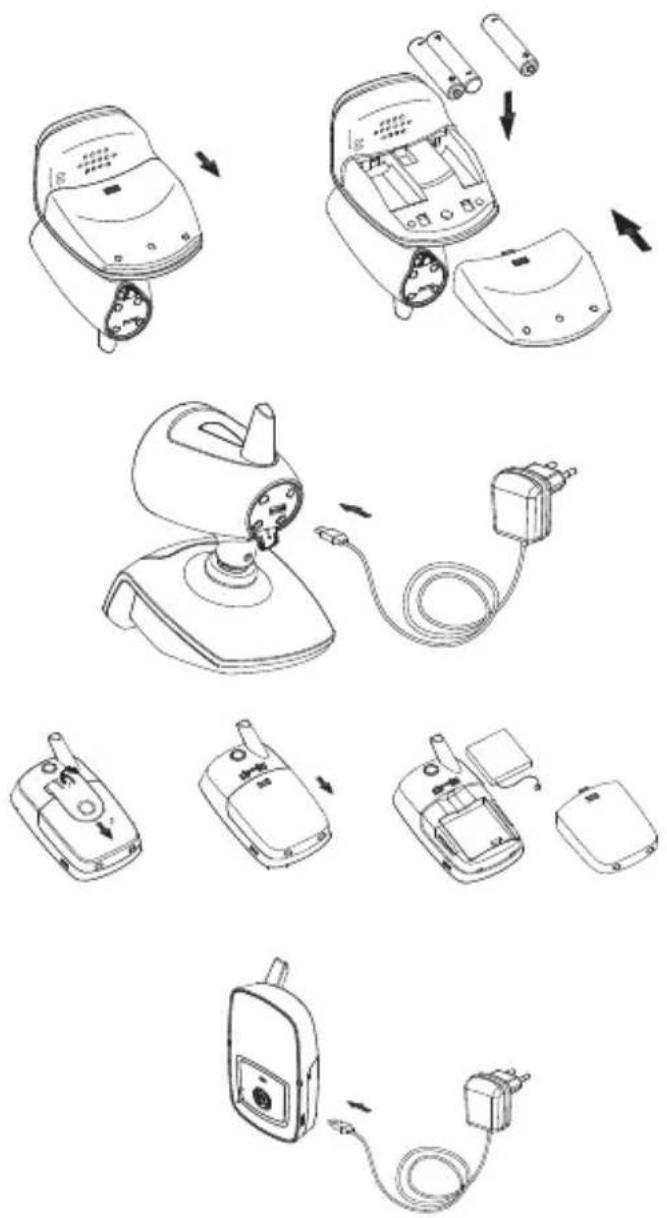

1. Funcionamento com uma bateria recarregável

A bateria recarregável I200mAh Li em polímero já foi instalada no receptor. Para trocá-la, retire o clip cinta e deslize a tampa da bateria, desligue o conector da bateria.

2. Funcionamento com a tomada

O receptor pode funcionar na tomada, utilizando o adaptador 5V fornecido. Conecte o fio de saída e o adaptador sobre a entrada USB (21) do receptor. Com a bateria instalada e o receptor ligado, o icone funcionamento/bateria fraca (10) passará do verde ao vermelho, mostrando que a bateria está em carga rápida. Uma vez a bateria completamente carregada, o icone funcionamento/ bateria fraca (10) torna verde. Note que se o receptor não estiver ligado, depois de ter conectado o adaptador 5V na entrada USB (21), o icone funcionamento/bateria fraca (10) ficará vermelho durante a carga. Se você desconectar o adaptador ou se você deixar ligado não danificará de maneira alguma a bateria. Neste último caso a potência não será e o aparelho funcionará graças a tomada. NOTA : Antes da primeira utilização do receptor, carregue a bateria Li fornecida, utilizando o adaptador, durante ao menos 5 horas. ADVERTÊNCIA: ASSEGURE QUE A BATERIA INSERIDA NO RECEPTOR SEJA BEM DO TIPO RECARREGÁVEL ANTES DE CONECTAR O ADAPTADOR DA ENTRADA USB PARA EVITAR QUALQUER EXPLOSÃO. ALIMENTAÇÃO A/ EMISSOR

1. Funcionamento com pilhas

Pressione e deslize a tampa no sentido indicado. Insira 3 pilhas alcalinas AAA (UM-4) no compartimento. Respeite bem as indicações de polaridades. Recoloque no local. N.B: Para melhor funcionamento, não misture as pilhas usadas e novas ou alcalinas e recarregáveis.

2. Funcionamento na tomada

O emissor pode ser utilizado sobre a tomada com o adaptador fornecido 5V. Conecte no adaptador na entrada USB (9) do emissor, verificando bem que esta orientação esteja correta. A bateria será cortada uma vez que o fio for inserido na entrada USB (9).41 YOO CARE • Instruções de uso

CONEXÃO EMISSOR AO RECEPTOR

Este processo permite conectar o receptor com o emissor de maneira que eles se comuniquem sem outros aparelhos (mesmo Babyphones de modelo idêntico) não possam interferir com você ou receber o vosso sinal. O emissor e o receptor já estão pareados por uma senha pré-configurada de fábrica. Em todo caso, nós recomendamos de configurar a conexão novamente em caso de interferência:

1. Pressione o botão de inicialização (20) do receptor,

durante 2seg para ligá-lo. Enquanto o incone do menu (14) estiver ligado ( se ele não liga pressione brevemente sobre o botão inicialização (20), toque-o para fazer com que apareça o menu principal sobre a tela (16).Utilize as teclas alto/baixo (12) (13) para selecionar a função « emparelhamento », pressione brevemente sobre o botão de inicialização (20) para confirmar a vossa seleção.

2. A tela (16) exibirá o menu « Seleção do aparelho»:

3. Utilize as teclas alto/baixo (12) (13) para selecionar

« Bébé », pressione brevemente o botão de inicialização (20) para confirmar. Agora Utilize as teclas alto/baixo (12)(13) para designar um número para poder conectar o emissor, pressione brevemente sobre o botão de inicialização (20) para confirmar.

4. Utilize as teclas alto/baixo (12)(13) para selecionar

«Conexão», pressione brevemente sobre o botão de inicialização (20) para confirmar. O icone conexão (11) começará a piscar rapidamente, durante 15 segundos.

5. Pressione sem soltar o botão de inicialização (1) do

emissor ate que o icone funcionamento/bateria fraca (2) em verde fixo pisca em verde. Solte o botão.

6. Se a conexão for feita corretamente, a tela (16) exibirá

a imagem capturada pela camera (3) e as letras ao lado de «conexão» e do icone funcionamento/ bateria fraca (2) ficará fixa. NOTA: A etapa 5 deve ser feita enquanto o icone de conexão (11) pisca rapidamente para que a conexão seja bem sucedida.

7. O aparelho está pronto para funcionar.

8. Se a conexão falhar (a imagem na tela (16) não

mexe e não segue a imagem capturada pela lente da camera (3)), refaça as etapas 1 a 5.

9. Para desconectar um emissor, siga as etapas 1

e 2 descritas aqui acima. Na etapa 3, selecione o número do emissor para desconectar e continue até a etapa 4. Não efetue a etapa 5, espere até que a luz verde do icone da conexão (11) pare de piscar e se estabilize. Pressione longamente o botão de inicialização (20) para desligar o receptor. O emissor escolhido é desconectado. FONCTIONNEMENT

1. Coloque o emissor aproximadamente 1 metro da

cama do bebe, orientando a lente da camera (3) e o microfone (5) em direção ao bebe.

2. Ligue o emissor pressionando longamente o botão

de inicialização (1) durante 2 segundos até que a luz do icone funcionamento/ bateria fraca (2) fique verde, solte o botão de inicialização (1). Se as pilhas estiverem fracas o icone (2) ficará vermelho. Troque as pilhas ou utilize o adaptador 5V fornecido.

3. Agora ligue o receptor, pressionado longamente o

botão de inicialização (20) durante 2 segundos até que a luz do icone funcionamento/bateria fraca (10) fique verde. Se este icone começa a piscar verde, é que a bateria está fraca e precisa ser recarregada com o adaptador setor 5V.

4. A imagem capturada pela lente da camera (3)

deverá aparecer na tela (16), enquanto que o som seja capturado pelo microfone (5) deverá ser ouvido no alto-falante (17). Se a tela exibe a mensagem «sem sinal ou fora de alcance» esta significa que os aparelhos não estão corretamente conectados (ver o parágrafo CONEXÃO) Ajuste o volume do alto-falante (17) para obter um nivel de audição suficiente, utilizando as teclas alto/ baixo (12) (13). As barras exibirão na tela. Para os pais que querem guardar um ambiente silencioso, pressione a tecla «mudo» do alto-falante (15). O alto falante será colocado em mudo e um icone «mudo» aparecerá também na tela (16). Para reestabelecer o som do alto-falante, pressione novamente o icone (15), o volume voltará no nível incial.42 YOO CARE • Instruções de uso NOTAAs teclas, somente, funcionarão quando os icones ( ) forem ligados. Para ativá-los, é suficiente pressionar brevemente o botão de inicialização (20). Estes incones desaparecerão no final de 8 segundos se nenhuma tecla for utilizada, afim de evitar más manipulações.

5. A lente do emissor pode ser inclinada de cima a

baixo e sobre os lados, afim de otimizar a visibilidade do bebe.

6. A sensibilidade do microfone, o volume do alto-falante

e a luz noturna do emissor podem ser determinadas a distância, a partir do menu do receptor (ver a etapa 8 abaixo).

7. Este emissor está equipado da função « visão

noturna» automática. Qaundo o sensor luminoso detecta a diminuição da luz no quarto do bebe, ele ativa automaticamente os Led infravermelhos do bebe e os transmite ao receptor que os exibe na tela (16) em preto e branco.

8. Pressione brevemente o botão de inicialização (20)

para ligar as teclas dos icones ( ). Toque o icone menu (14), afim de exibir o menu principal. Utilize as teclas alto/baixo (12) (13) para selecionar o idioma, a exibição, o emparelhamento ou a configuração bebe, depois pressione brevemente o botão de inicialização (20) para confirmar.

Utilize as teclas alto/baixo (12) (13) para selecionar a Luminosidade, o Zoom, a temperatura ou a rotação, depois pressione brevemente o botão de inicialização (20) para confirmar. Luminosidade Utilize as teclas alto/baixo (12) (13) para selecionar um dos 5 níveis da luminosidade da tela, depois pressione brevemente o botão de inicialização (20) para confirmar. Nota: Não é possível ajustar o nível da luminosidade, se não há imagem na tela. Zoom Utilize as teclas alto/baixo (12)(13) para selecionar entre x1 ou x2, pressione brevemente o botão de inicialização (20) para confirmar. Rotação Utilize as teclas alto/baixo (12) (13) para selecionar a imagem normal ou inversa a 180°, pressione brevemente no botão de inicialização (20) para confirmar. Temperatura Utilize as teclas alto/baixo (12)(13) para escolher entre Centígrados e ou Fahrenheit, pressione brevemente o botão de inicialização (20) para confirmar. IDIOMAS Utilize as teclas alto/ baixo (12) (13) para escolher entre francês, inglês e espanhol, pressione brevemente o botão de inicialização (20) para confirmar.

Este menu permite a distância a função luz noturna, a sensibilidade do microfone e o volume do alto- falante do emissor. Utilize as teclas alto/baixo (12)(13) para selecionar o emissor a ser configurado, pressione brevemente o botão de inicialização (20) para confirmar. Luz noturna Utilize as teclas alto/baixo (12)(13) para selecionar «luz noturna », pressione brevemente o botão de inicialização (20) para confirmar. Utilize novamente as teclas alta/baixo (12)(13) para escolher entre LIGAR, DESLIGAR ou VOX, pressione brevemente o botão de inicialização LIGA = A luz noturna está acesa em permanência. DESLIGA = A luz noturna está apagada em permanência. VOX = A luz noturna é ativada pela voz (acende quando há barulho e se apaga quando não há barulho). Sensibilidade do microfone Utilize as teclas alto/baixo (12)(13) para selecionar «Mic Sens», pressione brevemente o botão de inicialização (20) para confirmar. Utilize novamente as teclas alto/baixo (12)(13) para escolher entre 4 níveis -1, 2, 3 e No Vox, pressione brevemente o botão de inicialização (20) para confirmar.43 YOO CARE • Instruções de uso O nível 1 tem a sensibilidade mais baixa do microfone e o nível 3 a mais alta. Todos os níveis 1, 2 e 3 são ativados por voz. Se você escolher a função NoVox, o emissor se colocará em modo de transmissão contínua (ele transmitirá mesmo se nenhum barulho for detectado). Volume do alto-falante Utilize as teclas alto/ baixo (12) (13) para selecionar « volume », pressione brevemente o botão de inicialização (20) para confirmar. Utilize novamente as teclas alta/baixa (12)(13) para escolher entre os 5 níveis (1 para o volume mais baixo e 5 para o mais alto), pressione brevemente o botão de inicialização (20) para confirmar. A cada etapa etapas, pressione o incone menu (14) para sair do menu.

9. Desde que o sinal é recebido pelo receptor, o

indicador de nível visual (19) liga. Quanto mais a voz do bebe é forte, mais a luz será forte. Esta função é util para os pais que preferem baixar o volume do alto-falante para guardar um ambiente silencioso, sempre podendo vigiar a atividade do bebe.

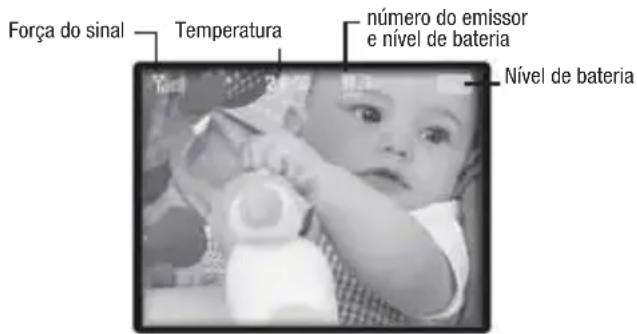

10. 4 icones aparecem em cima da tela:

Nível de bateria número do emissor e nível de bateria Temperatura Força do sinal Em um raio de ação se a força do sinal exibe 6 barras, a imagem da tela (16) aparece em cores e nítida. Entretanto quanto maior a distância entre emissor e o receptor aumenta, quanto menos sinal menos barras serão exibidas e menos a imagem será nítida. Em um determinado ponto de distância a imagem ficará congelada e uma mensagem «sem sinal ou fora de alcance» aparecerá na tela (16). Esta mensagem aparecerá em intervalos regulares na tela (16). Ao mesmo tempo, o indicador de nível visual (19) e o icone de conexão (11) começará a piscar e um alarme sonoro alertará os pais. Você pode parar o alarme sonoro, pressionando brevemente o botão de inicialização (20) mas a mensagem na tela (16), o indicador de nível visual (19) e o icone de conexão (11) continuarão a piscar até obter uma boa distância. Cada vez que o receptor volta no raio de ação, o alarme sonoro pára e o indicador de nível visual (19) pára de piscar. Se um sinal é recebido, o icone de conexão (11) permanecerá verde estável. O icone temperatura indica a temperatura atual no quarto do bebe. O icone de bateria indica o nível de bateria do receptor. Os segmentos desaparecem uns após os outros, na medida em que a bateria descarrega até que não tenha mais nada de segmento. Neste icone passará de verde a vermelho, piscando e um alarme sonoro é acionado para prevenir os pais que é necessária trocar de bateria. Durante a carga, o icone da bateria aparecerá cheia (mesmo se a bateria não está completamente carregada) mas o icone funcionamento/ bateria fraca (10) permanece vermelha, até que a bateria esteja completamente carregada ( neste momento ele se torna verde).

11. Quando o nivel de sensibilidade do microfone é

configurada sobre 1, 2 ou 3, a tela (16) funciona em modo VOX (voz ativada). Quando um sinal é recebido, a tela (16) liga automaticamente e o icone de conexão (11) acende.. Quando o bebe não faz mais barulho, a tela (16) e o icone de conexão (11) apaga em 5 segundos. Esta permite de prolongar a vida da bateria

12. Os pais podem ver o bebe na tela, quando ele

dorme (quando não há barulho), pressionando brevemente o botão de inicialização (20) seja qual for o momento para ativar o emissor. A imagem aparecerá na tela (16), por 30 segundos, depois ela desligará automaticamente para economizar a bateria. NOTA: Quando a tela (16) estiver em modo VOX, o fato de pressionar brevemente sobre o botão de inicialização (20) não permite nenhuma função.

13. Os pais podem falar com o bebe seja qual for o

momento utilizando a função «talkie walkie» a. Mantenha o botão talkie-walkie (22) pressionado. b. Fale em direção do microfone (18). c. Vossa voz será ouvida no alto-falante (7). d. Ajuste o volume do alto-falante, utilizando o menu «configuração bebe ». e. Solte o botão talkie-walkie (22) para escutar o bebe.

14. Cada vez que você pressionar uma tecla do icone

você ouvirá um bip. Para eliminar o bip mantennha o icone baixo (13) pressionado durante 2 segundos até que você ouça um novo bip. Cada vez que você desligar ou ligar o aparelho volta automaticamente.44 YOO CARE • Instruções de uso

QUADRO DE DIAGNÓSTICO DE PANES

Problema Causas possíveis Soluções Nenhum sinal ou vídeo é transmitido

• A sensibilidade do microfone é muito baixa

• A bateria está descarregada ou o adaptador setor não está corretamente conectado ao emissor

• Aumentar a sensibilidade do microfone com ajuda do menu de configuração do bebe

• Substituir a bateria ou verificar a instalação Transmissão permanente

• A sensibilidade do microfone é muito alta

• A sensibilidade do microfone está configurada no No Vox

• Diminuir a sensibilidade do microfone com ajuda do menu da configuração bebe

• Trocar a sensibilidade em modo Vox (voz ativada) Alarme fora do alcance ativada em permanência

• A bateria do emissor está descarregada

• A distância entre o emissor e o receptor excede o raio de ação

• A conexão está perdida ou incorreta

• Recomece a conexão A imagem da tela não é nítida ou está congelada ou é exibida em preto e branco.

• Os limites do raio de ação foram atingidos

• A luminosidade é muito fraca no quarto do bebe, o emissor funciona em modo visão noturna, utilizando os LED infravermelhos como fonte de luz

• As interferências vindo de outros aparelhos, impedindo o bom funcionamento do emissor

• Aproximar o receptor do emissor

• Aumentar a luminosidade no quarto do bebe

• Inicie novamente o emissor, desligando e ligando Bateria fraca em permanência

• A bateria está descarregada

• A bateria recarregável está danificada

• Recarregue a bateria, utilizando o adaptador ( receptor)

• Troque as pilhas ou utilizar o adaptador (emissor)

• Substituir a bateria recarregável O alto-falante não emite som sobre o receptor

• O alto falante está em modo «mudo»

• Pressione o icone (15) para anular a função «mudo» Muito barulho estático e interferências.

• O emissor está situado ao lado de outros aparelhos elétricos.

• Distanciar os aparelhos elétricos ou desloque o emissor para se distanciá-lo da fonte de interferência ou mude de canal Raio de ação muito reduzido

• Parede muito espessa entre o emissor e o receptor

• A bateria do emissor está descarregada

• Garantia vitalícia. Esta garantia é subordinada a determinadas condições. A lista de países envolvidos, prazos de ativação e informações online no seguinte endereço: www.service-babymoov.com CZ.
