PowerCheck - Carregador de pilhas Laserliner - Manual de utilização gratuito

Tipo de produto	Testador de pilhas
Marca	Laserliner
Modelo	PowerCheck
Faixas de medição	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Tipos de pilhas testáveis	Pilhas redondas 1,2V, 1,5V ; pilhas botão 1,5V, 3,0V ; pilhas planas 9,0V
Exibição	Mostrador LCD analógico de três zonas (verde, laranja, vermelho)
Alimentação do aparelho	1 pilha 1,5V tipo AAA
Dimensões (L x A x P)	45 x 107 x 22,5 mm
Peso (pilha incluída)	67 g
Funções principais	Teste de carga das pilhas ; indicação boa/fraca/substituir
Compartimentos para pilhas	Três compartimentos removíveis para diferentes formatos de pilhas
Manutenção e limpeza	Limpar com um pano ligeiramente húmido ; evitar produtos de limpeza e solventes ; retirar a pilha em caso de armazenamento prolongado
Armazenamento	Local seco e limpo ; temperatura -10°C a 60°C ; humidade máx. 80% RH
Condições de trabalho	0°C a 40°C ; humidade máx. 80% RH ; altitude máx. 4000 m
Segurança	Utilizar apenas para o uso previsto ; não modificar ; respeitar a polaridade ; manter fora do alcance das crianças
Conformidade	Diretiva EMC 2014/30/UE ; diretiva REEE
Reparabilidade / peças sobressalentes	Não reparável pelo utilizador ; nenhuma peça sobressalente fornecida
Garantia	Consulte o livreto «Observações adicionais e sobre a garantia»

Perguntas frequentes - PowerCheck Laserliner

Como testar uma pilha redonda 1,5V?

Abra o compartimento de pilhas (1) e coloque a pilha respeitando os polos + e -. Ajuste o comutador (4) para a posição 1,5V. A agulha indica bom (verde), fraco (laranja) ou substituir (vermelho).

Que tipos de pilhas posso testar?

Este testador aceita pilhas redondas 1,2V (NiMH), 1,5V (alcalina/zinco-carbono), pilhas botão 1,5V e 3,0V (lítio-manganês), bem como pilhas planas 9,0V (alcalina) e 8,4V (NiMH).

Como interpretar as cores do mostrador?

O mostrador está dividido em três zonas: verde (bom) = pilha carregada, laranja (fraco) = pilha quase a substituir, vermelho (substituir) = pilha descarregada.

O testador necessita de uma pilha para funcionar?

Sim, o testador funciona com uma pilha 1,5V tipo AAA inserida no seu próprio compartimento. Certifique-se de respeitar a polaridade durante a instalação.

Como testar uma pilha plana 9V?

Coloque a pilha plana nos contactos 3a (polo menos) e 3b (polo mais) do compartimento (3). Ajuste o comutador (4) para a posição 9V. Leia o resultado no mostrador.

O que fazer se a agulha não se mover?

Verifique se a pilha testada está em bom estado e se ajustou corretamente o comutador para o tipo de pilha correspondente. Certifique-se também de que a pilha interna do testador está funcional e corretamente instalada.

Posso testar pilhas recarregáveis?

Sim, as pilhas NiMH de 1,2V e 8,4V são testáveis. Ajuste o comutador para a posição 1,2V para pilhas redondas ou 8,4V para pilhas planas.

Como limpar e manter o testador?

Limpe o aparelho com um pano ligeiramente húmido. Não utilize produtos de limpeza agressivos, solventes ou abrasivos. Retire a pilha interna se não o utilizar durante muito tempo.

O testador funciona com pilhas botão?

Sim, utilize o compartimento (2) para pilhas botão pequenas e o compartimento (1) para as grandes. Ajuste o comutador para 1,5V ou 3,0V conforme o tipo de pilha botão.

O que fazer em caso de mau funcionamento?

O testador não contém nenhuma peça reparável pelo utilizador. Em caso de problema, contacte o serviço pós-venda da Laserliner. Consulte a garantia no livreto fornecido.

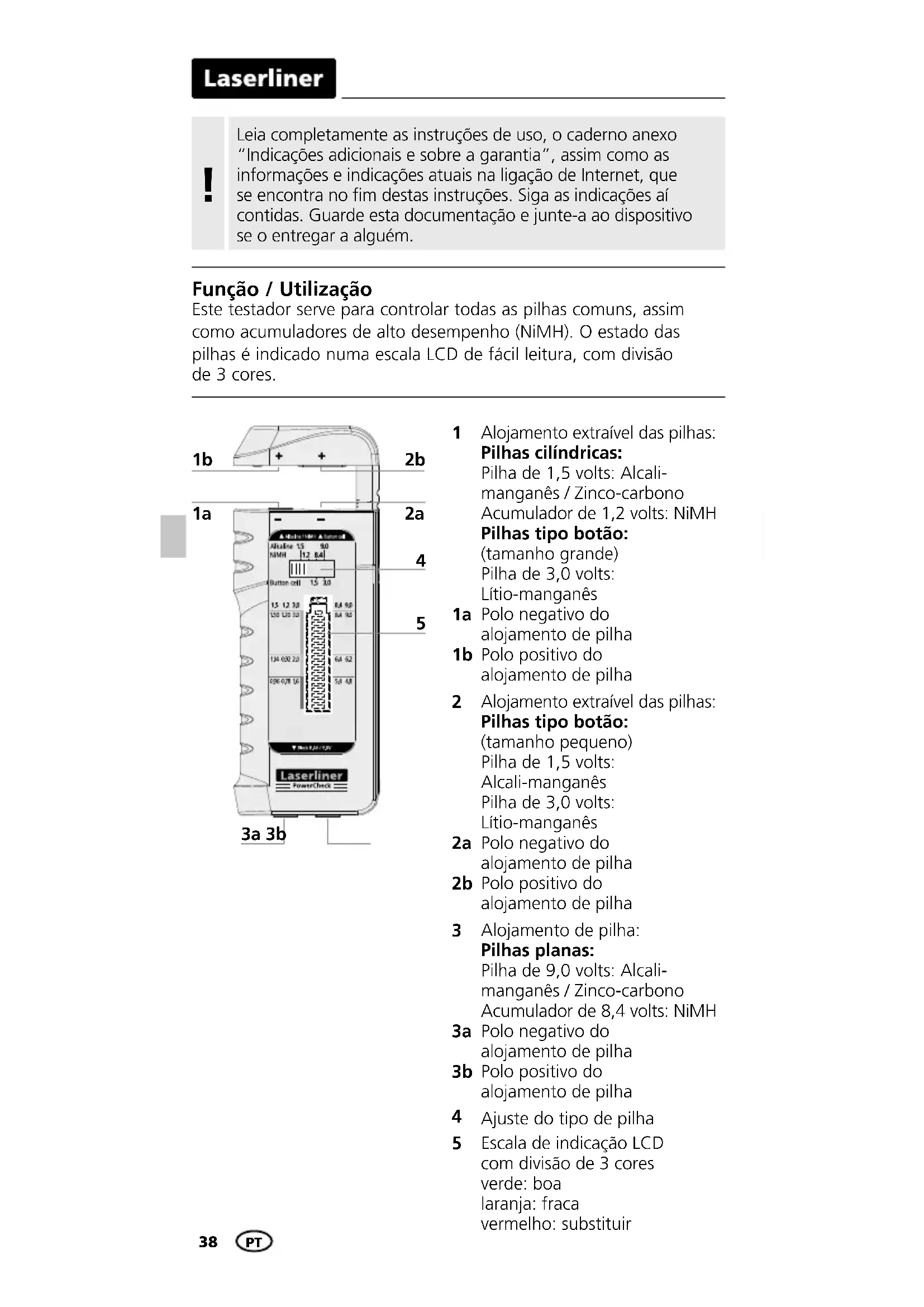

MANUAL DE UTILIZADOR PowerCheck Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Este testador serve para controlar todas as pilhas comuns, assim como acumuladores de alto desempenho (NiMH). O estado das pilhas é indicado numa escala LCD de fácil leitura, com divisão de 3 cores.

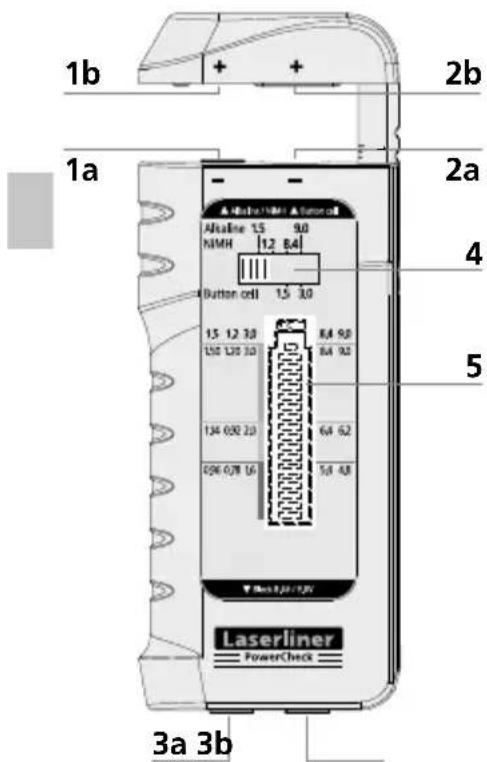

1b 2b 1a 2a 4 5 3a 3b AlfaLine 1.5 9.0 NIMH 1.2 8.4 Button cell 1.5 3.0 1.5 1.2 3.0 8.4 9.0 1.50 1.20 3.0 8.4 9.0 1.34 0.90 2.0 6.4 6.2 0.96 0.78 1.6 5.0 4.8 Check 9,20 / 1,20 Laserliner PowerCheck

1 Alojamento extraível das pilhas: Pilhas cilíndricas: Pilha de 1,5 volts: Alcali- manganês / Zinco-carbono Acumulador de 1,2 volts: NiMH Pilhas tipo botão: (tamanho grande) Pilha de 3,0 volts: Lítio-manganês

1a Polo negativo do alojamento de pilha

1b Polo positivo do alojamento de pilha

2 Alojamento extraível das pilhas: Pilhas tipo botão: (tamanho pequeno) Pilha de 1,5 volts: Alcali-manganês Pilha de 3,0 volts: Lítio-manganês

2a Polo negativo do alojamento de pilha

2b Polo positivo do alojamento de pilha

3 Alojamento de pilha: Pilhas planas: Pilha de 9,0 volts: Alcalimanganês / Zinco-carbono Acumulador de 8,4 volts: NiMH

3a Polo negativo do alojamento de pilha

3b Polo positivo do alojamento de pilha

4 Ajuste do tipo de pilha

5 Escala de indicação LCD com divisão de 3 cores verde: boa laranja: fraca vermelho: substituir

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• O aparelho trabalha na gama de tensão de 1,2V a 9,0V; estabeleça o contacto só com pilhas com dados correspondentes nas superfícies de contacto previstas para o efeito.
• Tenha o cuidado de colocar as pilhas com a polaridade correta, uma vez que uma inversão da polaridade pode prejudicar o funcionamento do aparelho.

Indicação adicional sobre a utilização

A escala divide a aptidão para o uso de pilhas em aparelhos móveis nas categorias "boa", "fraca" e "substituir".

Estes ajustes foram definidos em função de valores médios gerais com um consumo constante e podem divergir no caso de aparelhos com comportamento especial de consumo de corrente.

Em particular aparelhos com elevados picos de corrente curtos e/ou pilhas de baixa qualidade podem ter ciclos de substituição mais prematuros do que os que são indicados no visor.

Aparelhos com gestão moderna de energia normalmente também conseguem trabalhar eficientemente com pilhas muito descarregadas.

Nestes casos, tente interpretar a indicação LCD em função do tempo de funcionamento dos seus aparelhos / das suas pilhas especiais, de modo a garantir um aproveitamento ideal das pilhas.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemakers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

1 Colocar as pilha

Abra o compartimento de pilhas e insira as pilha de acordo com os símbolos de instalação. Observe a polaridade correta.

Em função do tipo de pilha, o interruptor (4) tem de ser colocado na posição correspondente.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a Pilhas cilíndricas 1,5 volts (AA, AAA, C, D)
b Pilhas cilíndricas 1,2 volts (NiMH) (AA, AAA, C, D)
c Pilhas planas 8,4 volts (NiMH) (bloco E)
d Pilhas planas 9,0 volts (bloco E)
e Pilha tipo botão 1,5 volts (tamanho pequeno)
f Pilha tipo botão 3,0 volts (tamanho pequeno / grande)

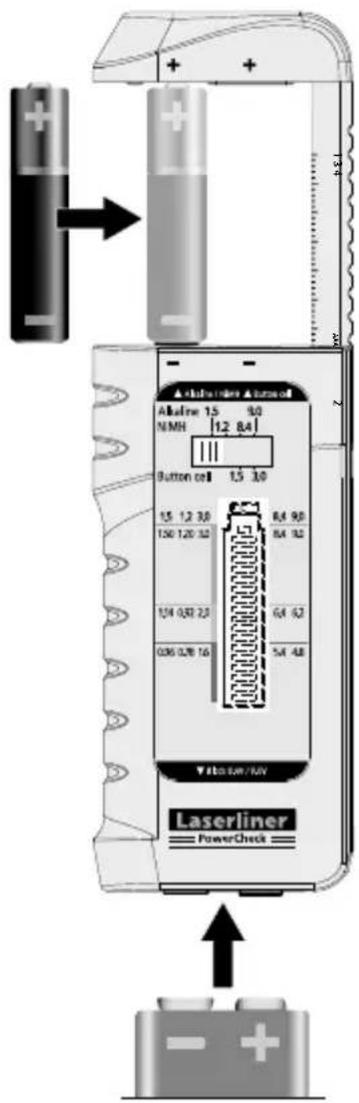

3 Controlar a carga de pilhas

Observe o ponto 2

"Ajustar o tipo de pilha".

Abra o alojamento da pilha e insira a pilha de acordo com os símbolos de instalação ou coloque pilhas de bloco nos contactos 3a e 3b. Observe a polaridade correta.

Escala de indicação com 3 cores

Boa (verde): a pilha ainda está completamente adequada para o uso

Fraca (laranja): a pilha está fraca e tem de ser brevemente substituída

Substituir (vermelho): a pilha está vazia e deve ser substituída

Alkline 15 90 N/MH 12 84 Button cell 15 30 15 12 30 84 90 130 120 32 84 92 154 0.50 23 64 67 0.50 0.70 16 54 48 Vibus/UV Laserliner PowerCheck

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos

Margens de medição 1,2V /	1,5V / 3,0V / 8,4V / 9,0V
Tipos de pilhas	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	Bloco E 8,4V7HR7/42
	Bloco E 9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Abastecimento de energia 1	x 1,5V tipo AAA
Condições de trabalho	0°C ... 40°C, humidade de ar máx.80%rH, sem condensação, altura detrabalho máx. de 4000 m em relaçãoao NM (nível do mar)
Condições dearmazenamento	-10°C ... 60°C,humidade de ar máx. 80%rH
Dimensões (L x A x P) 45 x 107 x 22,5 mm
Peso (incl. pilha) 67 g

Sujeito a alterações técnicas. 11.17

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=powchk
