PowerCheck - Ładowarka do baterii Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Tester baterii
Marka	Laserliner
Model	PowerCheck
Zakresy pomiarowe	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Rodzaje testowalnych baterii	Baterie cylindryczne 1,2V, 1,5V; baterie guzikowe 1,5V, 3,0V; baterie płaskie 9,0V
Wyświetlacz	Analogowa tarcza LCD z trzema strefami (zielona, pomarańczowa, czerwona)
Zasilanie urządzenia	1 bateria 1,5V typu AAA
Wymiary (dł. x wys. x gł.)	45 x 107 x 22,5 mm
Waga (z baterią)	67 g
Główne funkcje	Test obciążenia baterii; wskaźnik dobra/słaba/wymień
Komory baterii	Trzy wymienne komory dla różnych formatów baterii
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; unikać środków czyszczących i rozpuszczalników; wyjąć baterię w przypadku dłuższego przechowywania
Przechowywanie	Suche i czyste miejsce; temperatura -10°C do 60°C; wilgotność max. 80% RH
Warunki pracy	0°C do 40°C; wilgotność max. 80% RH; wysokość max. 4000 m
Bezpieczeństwo	Używać wyłącznie zgodnie z przeznaczeniem; nie modyfikować; przestrzegać biegunowości; przechowywać poza zasięgiem dzieci
Zgodność	Dyrektywa EMC 2014/30/UE; dyrektywa WEEE
Naprawialność / części zamienne	Nie naprawialny przez użytkownika; brak dostarczonych części zamiennych
Gwarancja	Patrz broszura „Dodatkowe uwagi i informacje dotyczące gwarancji”

Często zadawane pytania - PowerCheck Laserliner

Jak przetestować baterię cylindryczną 1,5V?

Otwórz komorę baterii (1) i umieść baterię zgodnie z biegunami + i -. Ustaw przełącznik (4) w pozycji 1,5V. Wskazówka pokazuje dobra (zielony), słaba (pomarańczowy) lub wymień (czerwony).

Jakie rodzaje baterii mogę testować?

Ten tester akceptuje baterie cylindryczne 1,2V (NiMH), 1,5V (alkaliczne/cynkowo-węglowe), baterie guzikowe 1,5V i 3,0V (litowo-manganowe) oraz baterie płaskie 9,0V (alkaliczne) i 8,4V (NiMH).

Jak interpretować kolory tarczy?

Tarcza jest podzielona na trzy strefy: zielona (dobra) = bateria naładowana, pomarańczowa (słaba) = bateria wkrótce do wymiany, czerwona (wymień) = bateria rozładowana.

Czy tester wymaga baterii do działania?

Tak, tester działa na baterię 1,5V typu AAA umieszczoną we własnej komorze. Podczas instalacji należy przestrzegać biegunowości.

Jak przetestować baterię płaską 9V?

Umieść baterię płaską na stykach 3a (biegun minus) i 3b (biegun plus) komory (3). Ustaw przełącznik (4) w pozycji 9V. Odczytaj wynik na tarczy.

Co zrobić, jeśli wskazówka się nie porusza?

Sprawdź, czy testowana bateria jest w dobrym stanie i czy przełącznik jest ustawiony na odpowiedni typ baterii. Upewnij się również, że wewnętrzna bateria testera jest sprawna i prawidłowo zainstalowana.

Czy mogę testować akumulatory?

Tak, akumulatory NiMH 1,2V i 8,4V są testowalne. Ustaw przełącznik w pozycji 1,2V dla baterii cylindrycznych lub 8,4V dla baterii płaskich.

Jak czyścić i konserwować tester?

Czyść urządzenie lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących, rozpuszczalników ani środków ściernych. Wyjmij wewnętrzną baterię, jeśli nie używasz urządzenia przez dłuższy czas.

Czy tester działa z bateriami guzikowymi?

Tak, użyj komory (2) dla małych baterii guzikowych i komory (1) dla dużych. Ustaw przełącznik na 1,5V lub 3,0V w zależności od typu baterii guzikowej.

Co zrobić w przypadku awarii?

Tester nie zawiera żadnych części naprawialnych przez użytkownika. W przypadku problemu skontaktuj się z serwisem Laserliner. Sprawdź gwarancję w dołączonej broszurze.

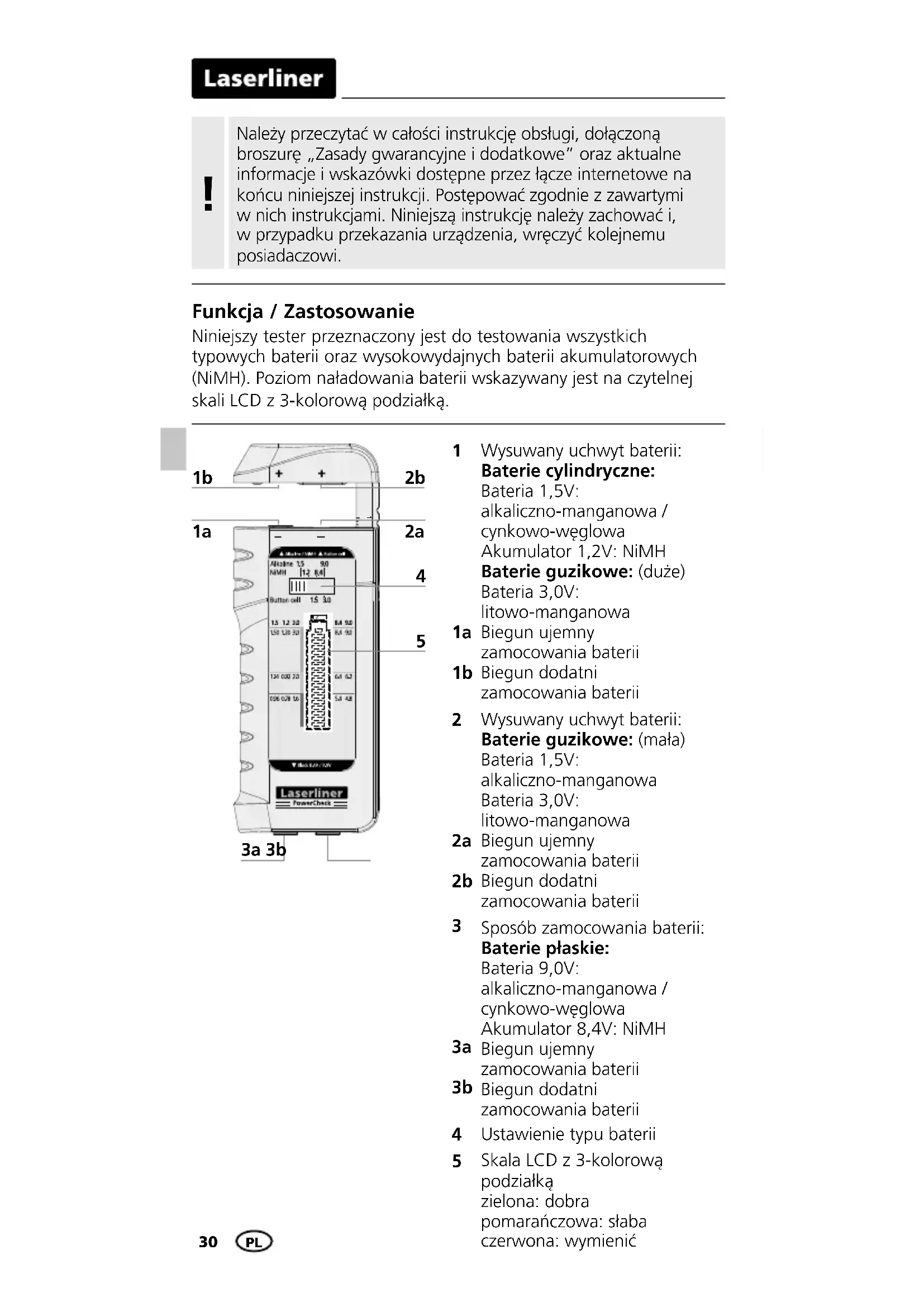

INSTRUKCJA OBSŁUGI PowerCheck Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / Zastosowanie

Niniejszy tester przeznaczony jest do testowania wszystkich typowych baterii oraz wysokowydajnych baterii akumulatorowych (NiMH). Poziom naładowania baterii wskazywany jest na czytelnej skali LCD z 3-kolorową podziałką.

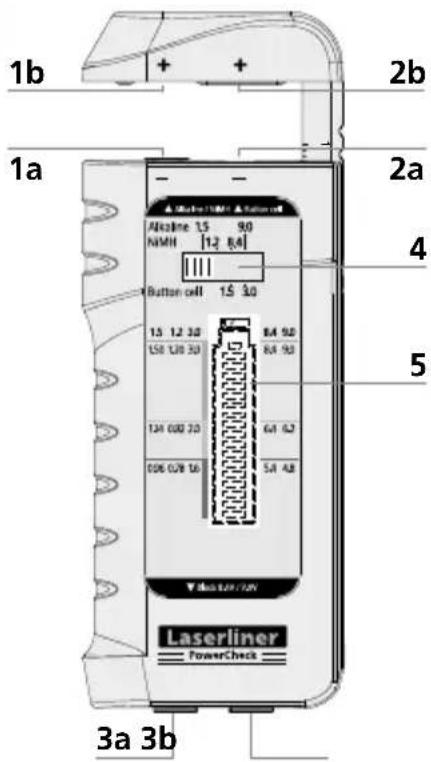

1b + + 2b 1a Alkline 15 90 NMM [12.84] Button cell 15 30 15 12 30 84 90 150 120 30 84 90 134 000 30 60 62 006 028 16 54 48 V Max LTR / kV Laserliner PowerCheck 3a 3b

1 Wysuwany uchwyt baterii: Baterie cylindryczne: Bateria 1,5V: alkaliczno-manganowa / cynkowo-węglowa Akumulator 1,2V: NiMH Baterie guzikowe: (duże) Bateria 3,0V: litowo-manganowa

1a Biegun ujemny zamocowania baterii

1b Biegun dodatni zamocowania baterii

2 Wysuwany uchwyt baterii: Baterie guzikowe: (mała) Bateria 1,5V: alkaliczno-manganowa Bateria 3,0V: litowo-manganowa

2a Biegun ujemny zamocowania baterii

2b Biegun dodatni zamocowania baterii

3 Sposób zamocowania baterii: Baterie płaskie: Bateria 9,0V: alkaliczno-manganowa / cynkowo-węglowa Akumulator 8,4V: NiMH

3a Biegun ujemny zamocowania baterii

3b Biegun dodatni zamocowania baterii

4 Ustawienie typu baterii

5 Skala LCD z 3-kolorową podziałką zielona: dobra pomarańczowa: słaba czerwona: wymienić

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
  – Urządzenie pracuje w zakresie napięć od 1,2V do 9,0V, do przewidzianych powierzchni stykowych można przykładać wyłącznie baterie o właściwych parametrach.
• Pamiętać o prawidłowej biegunowości podczas podłączania, skutkiem zamiany biegunów może być pogorszenie sprawności urządzenia.

Dodatkowa wskazówka dotycząca użytkowania

Skala dzieli przydatność baterii w urządzeniach przenośnych na kategorie „dobra”, „słaba” i „wymienić”.

Podział ten został ustalony na podstawie ogólnych wartości średnich przy stałym poborze energii, dlatego może być inny w przypadku urządzeń o szczególnym poborze prądu.

Przede wszystkim w przypadku urządzeń z krótkotrwałym wysokim prądem szczytowym i/lub baterii niskiej jakości niekiedy konieczna może okazać się wcześniejjsza wymiana niż wynika to ze wskazania na skali.

Urządzenia z nowoczesnymi aplikacjami do zarządzania zasilaniem z reguły mogą nadal efektywnie pracować na znacznie rozładowanych bateriach.

W takich przypadkach wskazanie LCD należy interpretować w zależności od czasu pracy własnego urządzenia/własnych baterii celem optymalnego wykorzystywania baterii.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterię zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 Ustawianie typu baterii

Przełącznik (4) należy ustawić w odpowiedniej pozycji – w zależności od typu baterii.

a b c d Alkaline 1.5 9.0 NiMH 1.2 8.4 Button cell 1.5 3.0 e f

a baterie cylindryczne 1,5V (AA, AAA, C, D)
b baterie cylindryczne 1,2V (NiMH) (AA, AAA, C, D)
c baterie płaskie 8,4V (NiMH) (blok E)
d baterie płaskie 9,0V (blok E)
e bateria guzikowa 1,5V (mała)
f bateria guzikowa 3,0V (mała/duża)

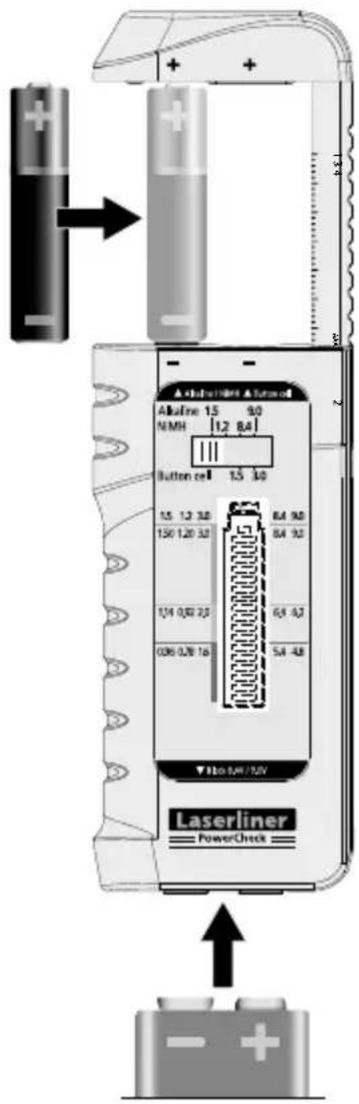

B Kontrola ładowania baterii

Zapoznać się z punktem 2 „Ustawianie typu baterii”.

Otworzyć uchwyt baterii i włożyć baterie zgodnie z symbolami zakładania; baterie blokowe przyłożyć do styków 3a i 3b. Zwrócić przy tym uwagę na prawidłową biegunowość.

3-kolorowa skala wskaźnika

dobra (zielona): bateria jest w pełni przydatna do użycia

słaba (pomarańczowa): bateria jest słaba i należy ją wkrótce wymienić

wymienić (czerwona): bateria jest rozładowana i należy ją wymienić

Alkire 15 90 N/MH 1.2 84 Button cell 1.5 30 15 1.2 30 84 90 130 1.20 30 84 92 134 0.80 20 64 67 036 0.26 16 54 48 Laserliner PowerCheck No 1W/3W + - +

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne
Zakresy pomiarowe 1,2V /	1,5V / 3,0V / 8,4V / 9,0V
Typy baterii	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	Blok E 8,4V7HR7/42
	Blok E 9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Zasilanie prądem 1 x 1,5V typ AAA
Warunki pracy	0°C ... 40°C, Wilgotność powietrzamaks. 80% wilgotności względnej, bezskraplania, Wysokość robocza maks.4000 m nad punktem zerowymnormalnym
Warunki przechowywania	-10°C ... 60°C, Wilgotność powietrzamaks. 80% wilgotności względnej
Wymiary (S x W x G) 45 x 1	07 x 22,5 mm
Masa (z baterią) 67 g

Zastrzega się możliwość zmian technicznych. 11.17

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=powchk
