PowerCheck - Chargeur de piles Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de piles
Marque	Laserliner
Modèle	PowerCheck
Plages de mesure	1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Types de piles testables	Piles rondes 1,2V, 1,5V ; piles boutons 1,5V, 3,0V ; piles plates 9,0V
Affichage	Cadran LCD analogique à trois zones (vert, orange, rouge)
Alimentation de l'appareil	1 pile 1,5V type AAA
Dimensions (L x H x P)	45 x 107 x 22,5 mm
Poids (pile incluse)	67 g
Fonctions principales	Test de charge des piles ; indication bon/faible/remplacer
Compartiments à piles	Trois compartiments amovibles pour différents formats de piles
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; éviter produits de nettoyage et solvants ; retirer la pile en cas de stockage prolongé
Stockage	Endroit sec et propre ; température -10°C à 60°C ; humidité max. 80% RH
Conditions de travail	0°C à 40°C ; humidité max. 80% RH ; altitude max. 4000 m
Sécurité	Utiliser uniquement pour l'usage prévu ; ne pas modifier ; respecter la polarité ; tenir hors de portée des enfants
Conformité	Directive CEM 2014/30/UE ; directive DEEE
Réparabilité / pièces détachées	Non réparable par l'utilisateur ; aucune pièce détachée fournie
Garantie	Reportez-vous au carnet « Remarques supplémentaires et concernant la garantie »

FOIRE AUX QUESTIONS - PowerCheck Laserliner

Comment tester une pile ronde 1,5V ?

Ouvrez le compartiment à piles (1) et placez la pile en respectant les pôles + et -. Réglez le commutateur (4) sur la position 1,5V. L'aiguille indique bon (vert), faible (orange) ou remplacer (rouge).

Quels types de piles puis-je tester ?

Ce testeur accepte les piles rondes 1,2V (NiMH), 1,5V (alcaline/zinc-carbone), les piles boutons 1,5V et 3,0V (lithium-manganèse), ainsi que les piles plates 9,0V (alcaline) et 8,4V (NiMH).

Comment interpréter les couleurs du cadran ?

Le cadran est divisé en trois zones : vert (bon) = pile chargée, orange (faible) = pile bientôt à remplacer, rouge (remplacer) = pile déchargée.

Le testeur nécessite-t-il une pile pour fonctionner ?

Oui, le testeur fonctionne avec une pile 1,5V de type AAA insérée dans son propre compartiment. Veillez à respecter la polarité lors de l'installation.

Comment tester une pile plate 9V ?

Placez la pile plate sur les contacts 3a (pôle moins) et 3b (pôle plus) du compartiment (3). Réglez le commutateur (4) sur la position 9V. Lisez le résultat sur le cadran.

Que faire si l'aiguille ne bouge pas ?

Vérifiez que la pile testée est en bon état et que vous avez bien réglé le commutateur sur le type de pile correspondant. Assurez-vous également que la pile interne du testeur est fonctionnelle et correctement installée.

Puis-je tester des accus rechargeables ?

Oui, les accus NiMH de 1,2V et 8,4V sont testables. Réglez le commutateur sur la position 1,2V pour les piles rondes ou 8,4V pour les piles plates.

Comment nettoyer et entretenir le testeur ?

Nettoyez l'appareil avec un chiffon légèrement humide. N'utilisez pas de produits nettoyants agressifs, de solvants ou de récurants. Retirez la pile interne si vous ne l'utilisez pas pendant longtemps.

Le testeur fonctionne-t-il avec des piles boutons ?

Oui, utilisez le compartiment (2) pour les petites piles boutons et le compartiment (1) pour les grandes. Réglez le commutateur sur 1,5V ou 3,0V selon le type de pile bouton.

Que faire en cas de dysfonctionnement ?

Le testeur ne contient aucune pièce réparable par l'utilisateur. En cas de problème, contactez le service après-vente de Laserliner. Consultez la garantie dans le carnet fourni.

MODE D'EMPLOI PowerCheck Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

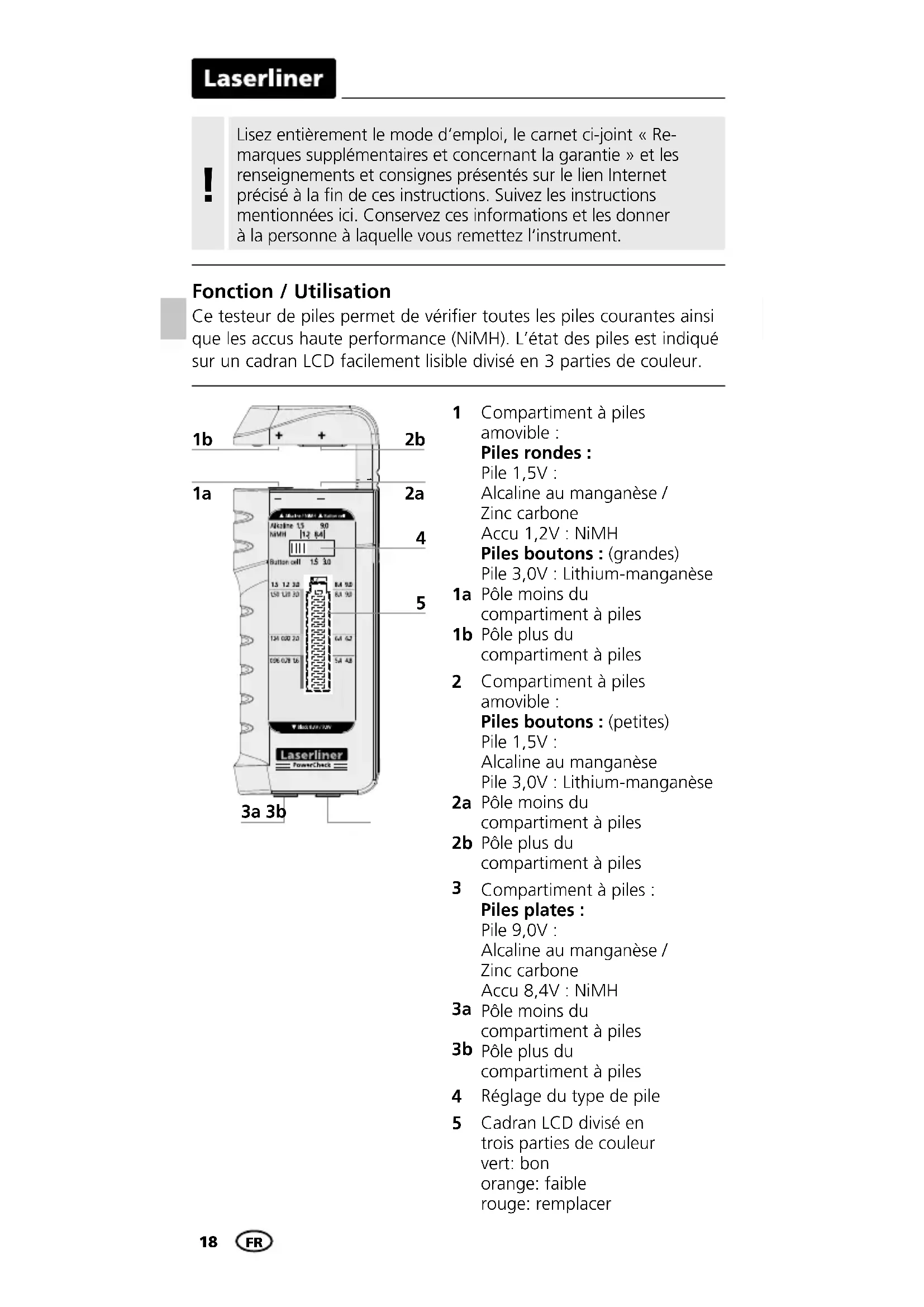

Fonction / utilisation

Ce testeur de piles permet de vérifier toutes les piles courantes ainsi que les accus haute performance (NiMH). L'état des piles est indiqué sur un cadran LCD facilement lisible divisé en 3 parties de couleur.

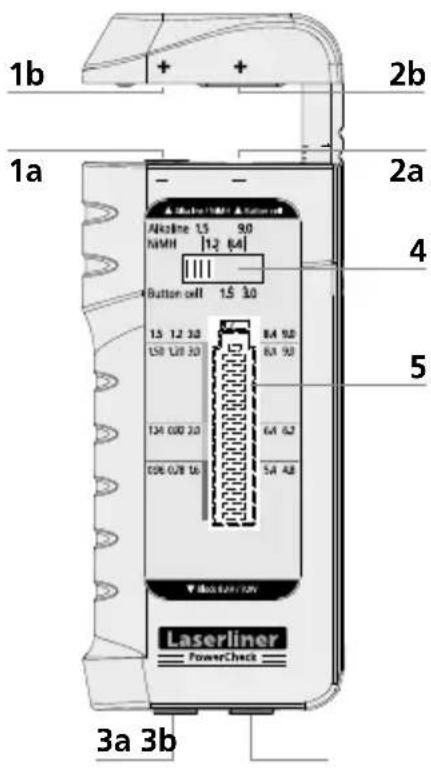

1b + + 2b 1a Alkline 15 90 hMM [12 64] Button cell 1.5 30 1.5 1.2 30 84 90 LSB 128 30 84 90 134 000 30 64 62 C06 0/8 16 54 48 Laserliner PowerCheck 3a 3b 2a 4 5

1. Compartiment à piles amovible : Piles rondes : Pile 1,5V : Alcaline au manganèse / Zinc carbone Accu 1,2V : NiMH Piles boutons : (grandes) Pile 3,0V : Lithium-manganèse

1a Pôle moins du compartiment à piles

1b Pôle plus du compartiment à piles

2 Compartiment à piles amovible : Piles boutons : (petites) Pile 1,5V : Alcaline au manganèse Pile 3,0V : Lithium-manganèse

2a Pôle moins du compartiment à piles

2b Pôle plus du compartiment à piles

3 Compartiment à piles : Piles plates :

Pile 9,0V : Alcaline au manganèse / Zinc carbone Accu 8,4V : NiMH

3a Pôle moins du compartiment à piles

3b Pôle plus du compartiment à piles

4 Réglage du type de pile

5 Cadran LCD divisé en trois parties : verte : bon orange : faible rouge : remplacer

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• L'appareil fonctionne dans une plage de courant de 1,2V à 9,0V, ne connecter avec les surfaces de contact prévues que des piles de caractéristiques adaptées.
• Installer les piles en respectant leur polarité, une inversion de la polarité pouvant endommager l'appareil.

Remarque supplémentaire concernant l'utilisation

Le cadran indique l'état de fonctionnement des piles dans des appareils mobiles selon les catégories « bon », « faible » et « remplacer ».

Ces catégories sont établies en fonction des valeurs moyennes générales pour une utilisation constante et peuvent différer pour des appareils ayant une consommation électrique particulière.

En particulier, pour les appareils présentant de brefs pics de courant ou équipés de piles de moindre qualité, la fréquence de remplacement doit être plus élevée que celle indiquée.

Les appareils dotés d'une gestion moderne de la puissance peuvent généralement aussi fonctionner efficacement avec des piles fortement déchargées.

Essayez dans ces cas-là d'interpréter l'indication sur le cadran LCD en fonction du temps de fonctionnement de vos appareils spéciaux / de vos piles, pour garantir une utilisation optimale des piles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

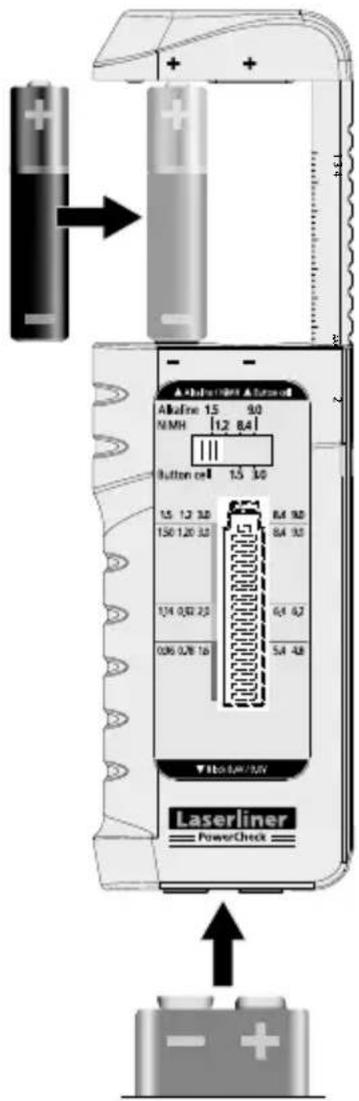

1 Installation de la pile

Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

2 Régler le type de piles

Le commutateur (4) doit être réglé sur la position correspondante selon le type de pile.

3 Contrôler la charge des piles

Tenez compte du point 2 « Réglage du type de pile ».

Ouvrir le compartiment à piles et placer la pile en respectant les symboles d'installation ou placer les piles blocs sur les contacts 3a et 3b. Veiller à ce que la polarité soit correcte.

Cadran trois couleurs à aiguille

bon (vert) : La pile est encore complètement chargée

faible (orange) : La pile est faiblement chargée et doit être bientôt remplacée

remplacer (rouge) : La pile est déchargée et doit être remplacée

AlkaFine 15 90 N/MH [1.2 84] Button cell 15 30 15 1.2 30 84 90 150 1.20 30 84 90 1.14 0.62 20 64 67 0.96 0.28 10 54 48 Laserliner PowerCheck ▶ No LEV/UV +

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques
Plages de mesure 1,2V / 1	5V / 3,0V / 8,4V / 9,0V
Types de piles	1,2VAAA, HR03, HR11/45AA, HR6, HR15/51C, HR14, HR26/50D, HR20, HR33/62
	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11,LR14, R14, UM2D, HP2, MN1399, SP2,R20, UM1, LR20LR41, LR43, LR44
	3,0VCR2016, CR2020, CR2025, CR2032,CR2320, CR2325, CR2330, CR2430,CR1616, CR1620, CR1632
	Bloc E 8,4V7HR7/42
	Bloc E 9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Alimentation électrique Pile de 1,5V du type AAA
Conditions de travail	0°C ... 40°C, Humidité relative de l'airmax. 80 % RH, non condensante,Altitude de travail max. de 4 000 mau-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 60°C, Humidité relativede l'air max. 80 % RH
Dimensions (L x H x P) 45 x 107 x 22,5 mm
Poids (pile incluse) 67 g

Sous réserve de modifications techniques. 11.17

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info? an=powchk
