Type de produit	Testeur de piles
Marque	Laserliner
Modèle	BatteryCheck
Dimensions (L x H x P)	67 x 110 x 32,5 mm
Poids	51 g
Alimentation	Aucune alimentation externe nécessaire ; testeur passif
Plages de mesure	1,5 V et 9,0 V
Types de piles testables	AAA (LR03), AA (LR6), C (LR14), D (LR20), 9V (6LR61), piles bouton 1,5V (LR41, LR43, LR44)
Affichage	Cadran tricolore à aiguille (vert / orange / rouge)
Fonctions principales	Test de charge des piles ; indication visuelle de l'état (bon, faible, remplacer)
Compartiments à piles	Un compartiment pour piles cylindriques (AAA/AA/C/D) et un pour pile 9V ; bornes pour piles bouton
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité, températures extrêmes ou chocs ; respecter la polarité lors de l'insertion ; utiliser uniquement avec des piles adaptées
Pièces détachées et réparabilité	Aucune pièce détachable ; appareil non réparable par l'utilisateur ; en cas de dysfonctionnement, contacter le fabricant
Garantie	Conforme aux normes UE ; garantie légale

FOIRE AUX QUESTIONS - BatteryCheck Laserliner

Comment utiliser le testeur BatteryCheck ?

Insérez la pile dans le compartiment correspondant en respectant les polarités. L'aiguille indique l'état de charge sur le cadran tricolore : vert (bon), orange (faible), rouge (remplacer).

Quels types de piles puis-je tester ?

Le testeur accepte les piles cylindriques AAA, AA, C, D, les piles 9V et les piles boutons 1,5V (LR41, LR43, LR44).

Que signifient les couleurs du cadran ?

Vert : pile chargée à fond ; Orange : pile faible, à remplacer bientôt ; Rouge : pile déchargée, à remplacer.

Le testeur nécessite-t-il une pile pour fonctionner ?

Non, le testeur est passif et ne nécessite aucune alimentation externe. Il utilise la pile insérée pour effectuer la mesure.

Comment tester une pile 9V ?

Placez la pile 9V sur les contacts métalliques situés en haut du testeur (pôles 2a et 2b) en respectant la polarité (+ et -).

Puis-je tester des piles rechargeables ?

Oui, le testeur peut mesurer des piles rechargeables de type NiMH ou NiCd, à condition qu'elles soient de tension nominale 1,2 V ou 9 V (pour les piles 9V rechargeables). L'indication peut différer légèrement.

Que faire si l'aiguille ne bouge pas ?

Vérifiez que la pile est correctement insérée et que les contacts sont propres. Si le problème persiste, la pile est peut-être complètement déchargée ou défectueuse.

Comment entretenir le testeur ?

Nettoyez-le avec un chiffon sec et doux. Évitez l'humidité, les chocs et les températures extrêmes. Rangez-le dans un endroit sec.

Le testeur est-il garanti ?

Oui, il est conforme aux normes européennes et bénéficie de la garantie légale. Consultez le mode d'emploi pour les détails.

Puis-je tester d'autres types de piles comme des piles bouton 3V ?

Non, le testeur est conçu uniquement pour les piles de 1,5 V et 9 V. Les piles bouton 3V (ex. CR2032) ne sont pas compatibles.

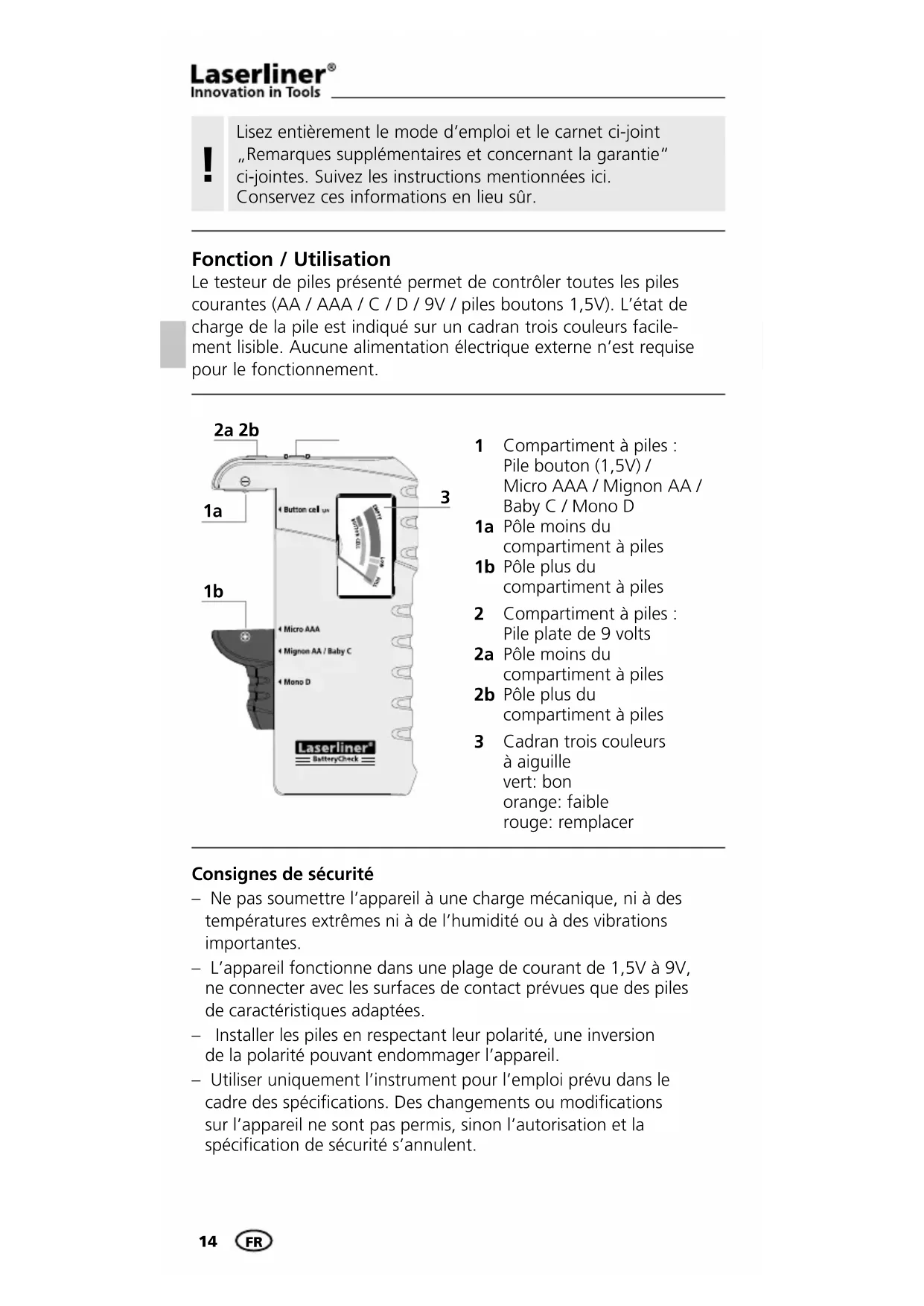

MODE D'EMPLOI BatteryCheck Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Fonction / utilisation

Le testeur de piles présenté permet de contrôler toutes les piles courantes (AA / AAA / C / D / 9V / piles boutons 1,5V). L'état de charge de la pile est indiqué sur un cadran trois couleurs facilement lisible. Aucune alimentation électrique externe n'est requise pour le fonctionnement.

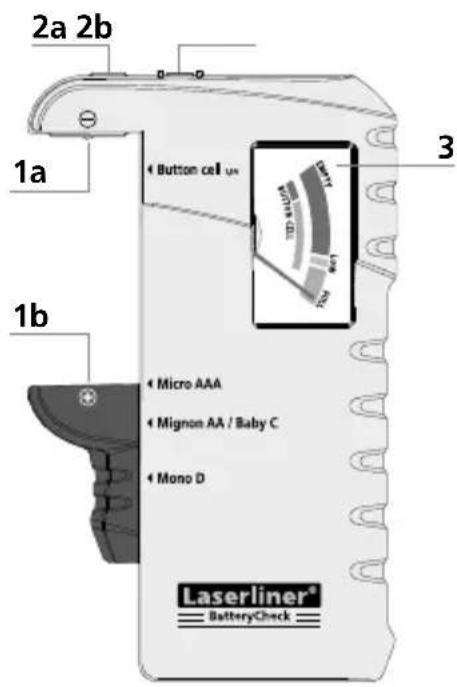

1 Compartiment à piles : Pile bouton (1,5V) / Micro AAA / Mignon AA / Baby C / Mono D 1a Pôle moins du compartiment à piles 1b Pôle plus du compartiment à piles 2 Compartiment à piles : Pile plate de 9 volts 2a Pôle moins du compartiment à piles 2b Pôle plus du compartiment à piles 3 Cadran trois couleurs à aiguille vert: bon orange: faible rouge: remplacer

Consignes de sécurité

- Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.

- L'appareil fonctionne dans une plage de courant de 1,5V à 9V, ne connecter avec les surfaces de contact prévues que des piles de caractéristiques adaptées.

- Installer les piles en respectant leur polarité, une inversion de la polarité pouvant endommager l'appareil.

- Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications. Des changements ou modifications sur l'appareil ne sont pas permis, sinon l'autorisation et la spécification de sécurité s'annulent.

Remarque supplémentaire concernant l'utilisation

Le cadran indique l'état de fonctionnement des piles dans des appareils mobiles selon les catégories « bon », « faible » et « remplacer ».

Ces catégories sont établies en fonction des valeurs moyennes générales pour une utilisation constante et peuvent différer pour des appareils ayant une consommation électrique particulière.

En particulier, pour les appareils présentant de brefs pics de courant ou équipés de piles de moindre qualité, la fréquence de remplacement doit être plus élevée que celle indiquée.

Les appareils dotés d'une gestion moderne de la puissance peuvent généralement aussi fonctionner efficacement avec des piles fortement déchargées.

Dans ces cas-là, afin de garantir une utilisation optimale des piles, essayer d'interpréter la déviation de l'aiguille en tenant compte de la durée d'utilisation des appareils ou des piles.

1 Contrôler la charge des piles

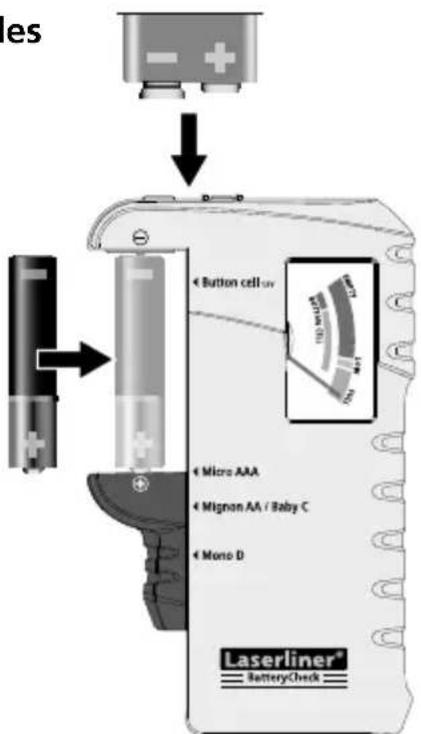

Ouvrir le compartiment à piles et insérer la pile en respectant les symboles d'installation ou placer les piles 9V sur les contacts 2a et 2b. Veiller à ce que la polarité soit correcte.

Cadran trois couleurs à aiguille

bon (vert) : La pile est encore chargée complètement

faible (orange) : La pile est faiblement chargée et doit être bientôt remplacée

remplacer (rouge) : La pile est déchargée et doit être remplacée

Données techniques

Plages de mesure 1,5V / 9,0V
Types de piles	1,5VAAA, SH16, MN2400, LR03, R03AA, HP7, MN1500, UM3, LR6, R6C, HP11, MN1400, SP11, LR14, R14, UM2D, HP2, MN1399, SP2, R20, UM1, LR20LR41, LR43, LR44
	9,0V6LR61, 6F22, 6LF22PP3, MN1604, 6F22, 006P
Dimensions (L x H x P) 67	x 110 x 32,5 mm
Poids 51 g

Garantie, entretien du produit et élimination

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
